富怡服装CAD的绘制——A字裙画法
尺寸
注意：后片因为要上拉链，所以缝份为1.5cm；底摆缝份为3cm；腰头一边为1.5cm，另外一边因为要上扣子，所以缝份为4cm。
如上图
绘制前片
画一条水平线，作为WL腰围线
画前中心线=L-3。
再画裙脚辅助线。
腰位线向下18厘米，画出臀围线
前片最大外包围。
H/4-0.5
HL向下10厘米位置，画1~1.2的线段。
连接AB点，并延长
此线段到HL和底摆线。
如图：
WL上，W/4-0.5标出c点，并三等分cd线段。
如图：
以B点为起点，连接到cd线的1/3处。
如图：
二等分如图线段，作垂直线相交于中点O。
再修顺弧线。
画底摆线。
底摆上抬1厘米，做垂直线与底线相连。
再修顺底摆线
最后修顺侧缝线。
作省道。
进过O点，作腰围弧线的垂直线，长度为9
用皮尺工具，测量腰围线并记录下数值。
用
现有线段-W/4-0.5=省的宽度
加省山。
完成前片绘制。
后片与前片基本相同。
如图：。
富怡CAD------7第七章 放码工具栏教材
任课教师：刘东升
第七章、放码工具栏
点放码表
功能： 对单个点或多个点放码时用的功能表。 操作： 1. 单击 2. 用 栏激活； 图标，弹出点放码表； 单击或框选放码点，dx、dy
3. 可以在除基码外的任何一个码中输入放码量； 4. 再单击 （X 相等）、 （Y 相等）或 等放码按钮，即可完成该点的放码。 技巧： 用
圆弧放码
功能： 可对圆弧的角度、半径、弧长来放码。 操作： 1. 用该工具单击圆弧，如下图示，圆心会显示， 并弹出【圆弧放码】对话框； 2. 输入正确的数据，点击【应用】【关闭】即可 【圆弧放码】对话框参数说明： 【各码相等】：勾选，用鼠标点击位置的各 码相等； 【档差】：勾选，表中除基码之外的数据以 档差来显示，反之以实际数据来显示； 【切换端点】：每点击一次，亮星点切换到 弧线的另一端，亮星点表示放码不动的 点；
拷贝点放码量
功能： 拷贝相同放码量。 操作： 情况一，单个放码点的拷贝：图一到图二 用该工具在有放码量的点上单击或框选，再在未放码的放码的点上 单击或框选；
图一
图二
情况二，多个放码点的拷贝：图三到图四 用该工具在放了码的纸样上框选或拖选（如下图三A至B），再在未 放码的纸样上框选或拖选（如下图三C 至D）；
X取反
功能：使放码值在水平方向上反向，换句话说，是某点的放码值的 水平值由+X 转换为-X，或由-X转换为 +X。 操作：选中放码点，单击该命令即可。
Y取反
功能:使放码值在垂直方向上反向，换句话说，是某点的放码值的Y 取向由+Y 转换为-Y，或由-Y转换为 +Y。 操作：选中放码点，单击该图标即可。
（XY 相等）
选择纸样控制点工具左键框选一个或多个放码点，在任意
富怡CAD服装CAD常用工具介绍
• 二、角度线的使用(选择角度线工具，左键 单击角点，然后再水平线上单击左键在拖 动鼠标在空白处再次单击左键弹出对话框。
三、等份规的使用 1.选择等份规，然后在键盘上按2，在直线上单击，简单的2 等分
2.选择等份规，单击起点拖动鼠标， 然后按住右键可以却换为点
3.用等份规画省宽（选择等份规，按 下shift 键，切换为右箭头的等份规， 单击省中线拖动鼠标如下
四、剪短线工具的使用（在要剪短的线上单 击左键弹出对话框，输入要剪短点的长度）
五、橡皮檫工具的使用（用橡皮檫 左键单击要删除的线）
六、比较长度尺的使用，直接Байду номын сангаас键 单击要测量的线段
七、旋转工具的使用（单击左键选择要旋转的线段起点，在 点击左键旋转要旋转线的终点，拖动鼠标到想要拖动的位置
八、对称工具的使用（选择对称轴 起点和终点，在单击要对称的线）
九、移动和复制工具的使用（框选要移动的点单击右键结束， 在图像上单击左键，然后拖动鼠标移动图像在单右键结束）
十、设置线的类型和颜色（选择该 工具后，在黑色箭头处设置线型， 然后左键单击想改变的线）
十一、文字工具的使用：左键单击需要输入文字的 地方，弹出对话框，输入文字，左键单击确定。
后退ctrl+z或者点击菜单栏上的 撤销
富怡服装CAD常用工具使用
主讲：姜福英
• 一、智能笔的使用 • 1.单击左键拖动鼠标画直线，并弹出计算器， 输入数据或公式
• 2.选择智能笔在直线模式和曲线模式之间转 换（单击右键） • 3.将线段延长（按shift +单击右键），弹出 延长窗口 • 4.偏移，左键单击起点，鼠标指针放在需要 偏移的点上，按下回车键（enter)弹出对话 框，输入相应数据即可完成偏移
服装设计软件—富怡CAD教程
服装设计软件—富怡CAD教程富怡CAD 教程第一章:服装知识和软件版面的介绍第一节:CAD 的特点第二节: 富怡服装CAD 版面的介绍第二章:简单工具的介绍第一节:打版系统的工具第二节:纸样栏的工具第三节:放码系统的工具介绍第四节:排料系统的工具第三章:打版区的操作:自由设计(D)打版第一节:男装裤:前片第二节:男装裤:后片第三节:男装裤:碎片的制作第四节:剪衣片第五节:修改纸样资料第六节:加缝边及切角第七节:保存第四章:公式法制图(F)第一节:规格表的设计第二节:公式法制图(F) 前片第三节:公式法制图(F) 后片第四节:公式法制图(F)制作碎料第五节:公式法制图(F)剪成衣片即放码第六节:修改纸样资料第七节:加缝边及切角第八节:保存第五章:服装CAD 推版的应用第一节 :关于服装号型系列第二节:关于服装规格系列第三节(推板方法介绍第四节:服装号型系列表第五节:常用服装规格表第六节、单一配置服装规格系列表第七节:样板加缝边第八节:男装裤放码第六章:服装CAD 排料第一节:服装排料的慨述第二节:自动排料第三节:人机交互排料第四节:手动排料第五节:对格对条第七章:纸样师的基本知识第一节:板师的基本认识第二节:人体的测量方法第三节:牛仔裤用量的计算方法第四节:衣服的算料方法第五节:牛仔检验方法第一章:服装知识和软件版面的介绍第一节:CAD 的特点奋战在服装生产第一线的服装设计师和打版师们，长年用尺画刀剪，在紧张的脑力劳动的同时还承担着繁重的体力劳动。
要将他们从繁重的劳动中解放出来，服装CAD 必不可少。
服装 CAD 作为服装设计中的强大智能工具，应该具备准确、随意、功能完善、操作简便和自动化程度高等几大特点。
准确准确是服装CAD 存在和发展的基础。
正因为服装CAD 具备手工设计无法比拟的准确度，所以它才能取代全部的手工作业。
CAD 的准确性包括打版过程中能准确控制点和线的位置，准确控制各种线条的长度及线与线之间的角度，数字化仪读人的衣片尺寸准确无误，推版放码中放量的准确控制，缝配合量的准确测量与控制，以及绘图输出的衣片图尺寸准确无误等。
富怡V8.0课件
中职大赛简析
2008 款 式
2010年款式要求及尺寸
2009服装技能竞赛裁判长 欧阳心力 简述存在问题
一是选手虽然是经过选拔产生的，手绘的能力明显不足，主要是学校在平时的教学中没 有安排这方面的内容，没有注重这种基本功的训练，教学的内容与企业的设计没有挂起钩来。
对称调整
在结构线上、纸样上包括基码在内的其它码调整时， 都是联动调整 。
改版
➢ 整体对草图或多个纸样调整；
软件自带工艺图库
放码
1. 灵活的点放码功能,可满足各种方式的放码需要。具有强 大的复制功能，轻松完成放码工作。
2. 可以在任意号型中输入放码量，不用区分正负，软件 带有自动判断正负的功能；
➢ 智能笔有20多种的功能，不切换工具可一笔完成纸样的打版；
➢ 增加镂空纸样的功能；
➢ 增加了比拼工具，可以两片纸样旋转比拼，并可以在比拼的过 程中同时给两片纸样加剪口；
➢ 放了码的各码纸样上可加数目不等的扣位、眼位及不同文本； ➢ 增加在布纹线方向不变的情况下，文字信息可按照需要旋转的
功能； ➢ 增加输入AAMA/ASTM/TIIP格式的文件，输出ASTM格式的功
-界面设置：选项—系统设置—界面设置（长度单位、界面布局、语言选择、 线条粗细）
-显示问题：菜单栏—显示（工具条显示与隐藏、放码标注） -右键工具：选项—系统设置—界面设置—界面方案（工具栏配置） -显示隐藏：显示结构线、显示隐藏变量标注、显示样片、仅显示一个样片
（快捷工具栏）
净样版操作设置流程
-单位设定：选项—系统设置—长度单位 -号型编辑：编辑号型，定基码，编辑尺寸名，输入基码尺寸，档差 -绘制基本结构图：设计工具栏的应用注意标注尺寸数据（智能笔、
富怡CAD原型裙打板

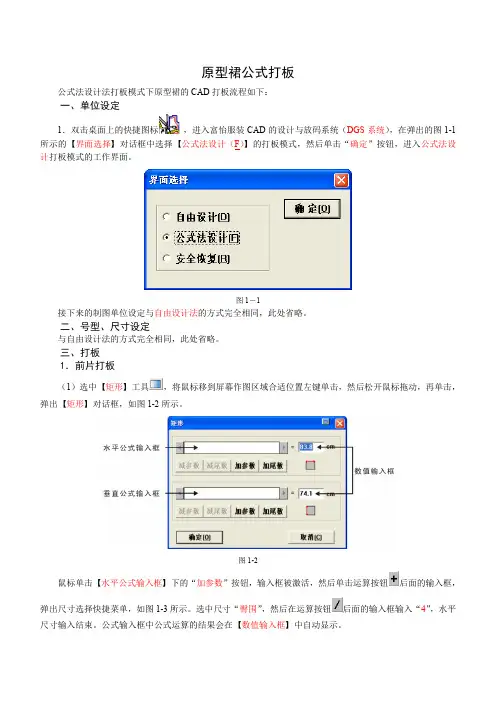

原型裙公式打板公式法设计法打板模式下原型裙的CAD打板流程如下：一、单位设定1．双击桌面上的快捷图标，进入富怡服装CAD的设计与放码系统（DGS系统），在弹出的图1-1所示的【界面选择】对话框中选择【公式法设计（F）】的打板模式，然后单击“确定”按钮，进入公式法设计打板模式的工作界面。

图1－1接下来的制图单位设定与自由设计法的方式完全相同，此处省略。
二、号型、尺寸设定与自由设计法的方式完全相同，此处省略。
三、打板1．前片打板（1）选中【矩形】工具，将鼠标移到屏幕作图区域合适位置左键单击，然后松开鼠标拖动，再单击，弹出【矩形】对话框，如图1-2所示。
图1-2鼠标单击【水平公式输入框】下的“加参数”按钮，输入框被激活，然后单击运算按钮后面的输入框，弹出尺寸选择快捷菜单，如图1-3所示。
选中尺寸“臀围”，然后在运算按钮后面的输入框输入“4”，水平尺寸输入结束。
公式输入框中公式运算的结果会在【数值输入框】中自动显示。
图1-3鼠标单击【垂直公式输入框】下的“加参数”按钮，输入框被激活，然后单击运算按钮后面的输入框，在弹出的尺寸选择快捷菜单中选“裙长”，如图1-4所示。
再单击“加尾数”按钮，“加尾数”输入框被激活，如图1-5所示。
鼠标在运算按钮上单击，将其变为，然后在其后面的输入框输入数值“3”，如图1-6所示，单击“确定”按钮，矩形画出。
矩形的左边线为前中线，右边线为侧缝直线，上边线为上平线，下边线为底摆线，矩形的四个角点为A、B、C、D。
图1-4图1-6在公式法设计的打板模式下，也可以通过单击对话框右上角的【计算器】按钮来输入【数值输入框】中的数值，但通过这种方式输入的结果不能自动放码！（2）选中【智能笔】工具，鼠标单击前中线AB的上端，弹出【点的位置】对话框，在对话框中进行相关设置，如图1-7所示，单击“确定”按钮，在线段AB上找到一点E，然后水平向右画至侧缝直线CD，臀围线定出，臀围线与侧缝直线CD的交点为F，如图1-8所示。
