石墨烯的研究与应用
石墨烯的研究与应用石墨烯是由单层碳原子组成的一种新型二维材料。
它的独特结构和优异性能使其成为近年来研究的热点之一。
本文将介绍石墨烯的研究进展和应用前景。
石墨烯最早被提出是在2004年，由于其独特的结构和性质，很快引起了科学界的广泛关注。
石墨烯是由连续排列的碳原子单层组成的，形成一个六角蜂窝状的结构。
它具有很高的比表面积、优秀的导电性和导热性，以及极高的机械强度。
石墨烯的研究得到了许多突破性的成果。
首先，石墨烯是迄今为止已知的最薄的材料，单层石墨烯的厚度仅为0.34纳米。
其次，石墨烯的导电性极佳，甚至超过了金属铜。
这使得石墨烯在电子器件领域有着广泛应用的前景。
此外，石墨烯具有优异的热导性能，使其在热电材料制备方面具有重要价值。
最后，由于其高机械强度，石墨烯在纳米机械领域也有着广泛的应用前景。
石墨烯在电子器件方面的应用前景被广泛关注。
由于石墨烯的导电性能优异，可以在微电子领域中用作电极材料。
同时，石墨烯的高机械强度可以避免电子器件的机械破坏，提高器件的稳定性和寿命。
此外，石墨烯的独特结构还使其具有较高的载流子迁移率，有望在高频电子器件中取代传统半导体材料。
另外，石墨烯在热电材料领域也有重要的应用潜力。
石墨烯具有优异的热导性能，可以作为制备高效热电材料的载体。
通过控制石墨烯的掺杂方式和结构，可以调控其热导率和电导率，进而提高材料的热电转换效率。
此外，石墨烯在纳米机械领域也具有广泛的应用前景。
石墨烯的高机械强度使其可以用于制备纳米机械传感器和纳米机械装置。
通过对石墨烯表面的修饰，可以实现对纳米粒子的操控和调控，为纳米机械领域的研究提供了新的思路和方法。
总之，石墨烯作为一种具有独特结构和优异性能的新型二维材料，具有广泛的研究价值和应用前景。
随着石墨烯研究的深入，相信它在电子器件、热电材料和纳米机械领域等方面的应用将会不断扩大，并对相关领域的发展产生重要影响。
另外，石墨烯还具有一些不同于传统材料的特殊性质，如其为零带隙半导体。
石墨烯
石墨烯与其他碳元素的区别
在近20年中，碳元素引起了世界各国研究人员的极大 兴趣。自富勒烯和碳纳米管被科学家发现以后，三维 的金刚石、“二维”的石墨、一维的碳纳米管、零维 的富勒球组成了完整的碳系家族。其中石墨以其特殊 的片层结构一直以来是研究的一个热点。石墨本体并 非是真正意义的二维材料，单层石墨碳原子层 (Graphene)才是准二维结构的碳材料。石墨可以看成 是多层石墨烯片堆垛而成，而前面介绍过的碳纳米管 可以看作是卷成圆筒状的石墨烯。当石墨烯的晶格中 存在五元环的晶格时，石墨烯片会发生翘曲,富勒球 可以便看成通过多个六元环和五元环按照适当顺序排 列得到的
6、石墨烯动力锂电池 10分钟就能完成充电， 还不损害电池使用寿命 。 刘兆平说，利用石墨烯 制成的石墨烯动力锂电 池，电池极片的导电性 能更高，电池内的电阻 更小，蓄电能力、快速 充放电能力比普通锂电 池强得多
作为一种性质独特的新兴材料，关于石墨烯应用的研究层出不穷 。 如果说瓦特发明蒸汽机改变了世界,是第一次工业革命,法拉第发明 了电磁感应,引发第二次革命,半导体引发第三次革命,石墨稀将引发 第四次革命。
石墨烯在锂离子电池中的应用研究

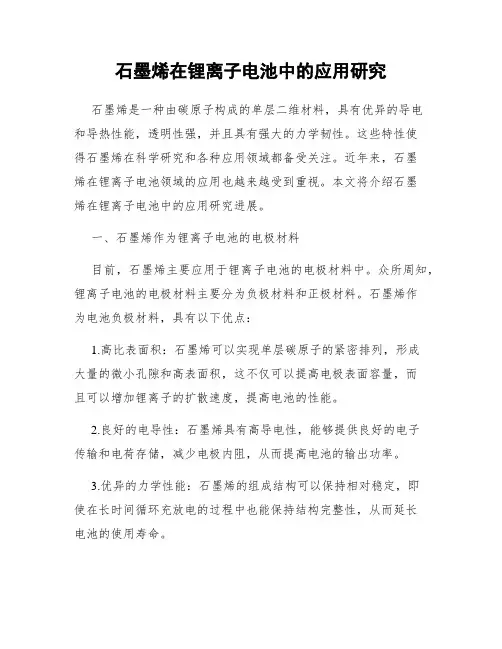

石墨烯在锂离子电池中的应用研究石墨烯是一种由碳原子构成的单层二维材料，具有优异的导电和导热性能，透明性强，并且具有强大的力学韧性。
这些特性使得石墨烯在科学研究和各种应用领域都备受关注。
近年来，石墨烯在锂离子电池领域的应用也越来越受到重视。
本文将介绍石墨烯在锂离子电池中的应用研究进展。
一、石墨烯作为锂离子电池的电极材料目前，石墨烯主要应用于锂离子电池的电极材料中。
众所周知，锂离子电池的电极材料主要分为负极材料和正极材料。
石墨烯作为电池负极材料，具有以下优点：1.高比表面积：石墨烯可以实现单层碳原子的紧密排列，形成大量的微小孔隙和高表面积，这不仅可以提高电极表面容量，而且可以增加锂离子的扩散速度，提高电池的性能。
2.良好的电导性：石墨烯具有高导电性，能够提供良好的电子传输和电荷存储，减少电极内阻，从而提高电池的输出功率。
3.优异的力学性能：石墨烯的组成结构可以保持相对稳定，即使在长时间循环充放电的过程中也能保持结构完整性，从而延长电池的使用寿命。
虽然石墨烯作为电极材料具有许多优点，但是它也面临着一些挑战。
例如，石墨烯的制备和应用成本较高，需要进一步降低成本才能实现大规模商业化应用。
二、石墨烯增强锂离子电池正极材料除了作为负极材料，石墨烯中的碳纳米管和颗粒可以作为锂离子电池正极材料的补充，以增加其性能。
石墨烯包覆的锂离子电池正极材料可以提高锂离子的扩散速度和电池的能量密度。
石墨烯与锂离子电池正极材料的结合还可以降低电极材料的体积变化率，延长电池的使用寿命。
三、未来展望目前，石墨烯在锂离子电池领域的研究还处于起步阶段。
随着石墨烯技术的不断发展和成熟，石墨烯在锂离子电池领域的应用前景非常广阔。
未来，石墨烯技术还有许多发展空间，例如开发更经济实用的制备方法，探索更广泛的应用领域。
总之，石墨烯在锂离子电池中的应用研究为电池的性能和寿命提供了新的提升方案。
虽然存在一些挑战和难点，但是未来的发展和探索将为锂离子电池技术的进一步提升提供新的解决方案。
石墨烯

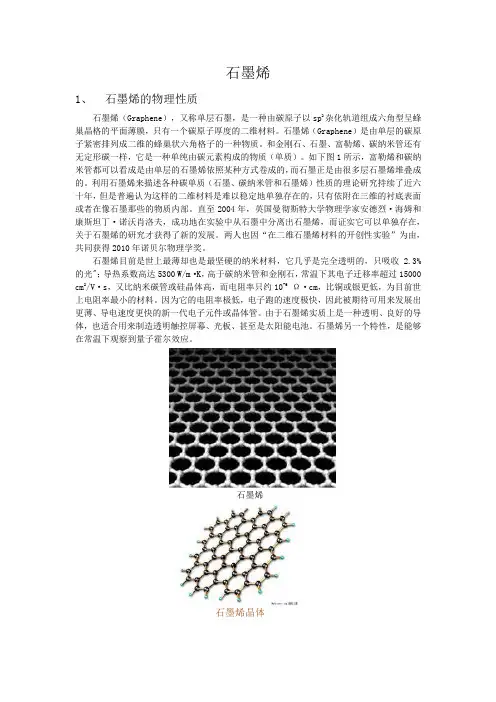

石墨烯1、石墨烯的物理性质石墨烯（Graphene），又称单层石墨，是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维材料。
石墨烯（Graphene）是由单层的碳原子紧密排列成二维的蜂巢状六角格子的一种物质。
和金刚石、石墨、富勒烯、碳纳米管还有无定形碳一样，它是一种单纯由碳元素构成的物质（单质）。
如下图1所示，富勒烯和碳纳米管都可以看成是由单层的石墨烯依照某种方式卷成的，而石墨正是由很多层石墨烯堆叠成的。
利用石墨烯来描述各种碳单质（石墨、碳纳米管和石墨烯）性质的理论研究持续了近六十年，但是普遍认为这样的二维材料是难以稳定地单独存在的，只有依附在三维的衬底表面或者在像石墨那些的物质内部。
直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，关于石墨烯的研究才获得了新的发展。
两人也因“在二维石墨烯材料的开创性实验”为由，共同获得2010年诺贝尔物理学奖。
石墨烯目前是世上最薄却也是最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光"；导热系数高达5300 W/m·K，高于碳纳米管和金刚石，常温下其电子迁移率超过15000 cm2/V·s，又比纳米碳管或硅晶体高，而电阻率只约10-6Ω·cm，比铜或银更低，为目前世上电阻率最小的材料。
因为它的电阻率极低，电子跑的速度极快，因此被期待可用来发展出更薄、导电速度更快的新一代电子元件或晶体管。
由于石墨烯实质上是一种透明、良好的导体，也适合用来制造透明触控屏幕、光板、甚至是太阳能电池。
石墨烯另一个特性，是能够在常温下观察到量子霍尔效应。
石墨烯石墨烯晶体图1 富勒烯（左）和碳纳米管（中）都可以看作是由单层的石墨烯通过某种方式卷成的，而石墨（右）是由多层石墨烯通过范德华力的联系堆叠成的。
石墨烯

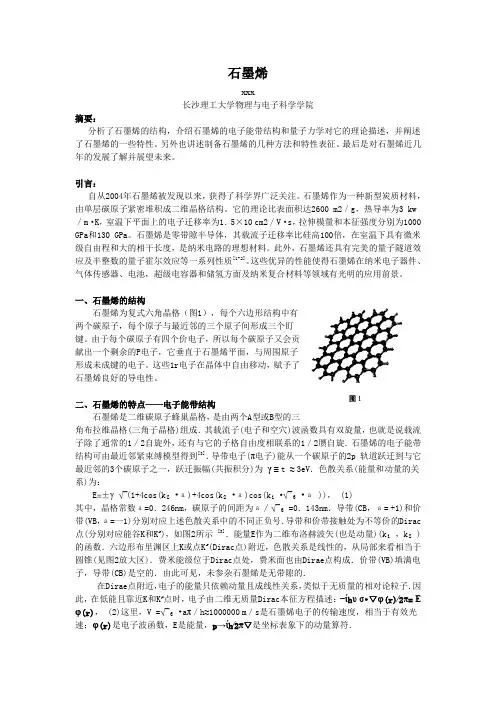

石墨烯xxx长沙理工大学物理与电子科学学院摘要：分析了石墨烯的结构，介绍石墨烯的电子能带结构和量子力学对它的理论描述，并阐述了石墨烯的一些特性。
另外也讲述制备石墨烯的几种方法和特性表征。
最后是对石墨烯近几年的发展了解并展望未来。
引言：自从2004年石墨烯被发现以来，获得了科学界广泛关注。
石墨烯作为一种新型炭质材料，由单层碳原子紧密堆积成二维晶格结构。
它的理论比表面积达2600 m2／g，热导率为3 kw／m·K，室温下平面上的电子迁移率为1．5×10 cm2／V·s，拉伸模量和本征强度分别为1000 GPa和130 GPa。
石墨烯是零带隙半导体，其载流子迁移率比硅高100倍，在室温下具有微米级自由程和大的相干长度，是纳米电路的理想材料。
此外，石墨烯还具有完美的量子隧道效应及半整数的量子霍尔效应等一系列性质[1-2]。
这些优异的性能使得石墨烯在纳米电子器件、气体传感器、电池，超级电容器和储氢方面及纳米复合材料等领域有光明的应用前景。
一、石墨烯的结构石墨烯为复式六角晶格（图1），每个六边形结构中有两个碳原子，每个原子与最近邻的三个原子间形成三个盯键。
由于每个碳原子有四个价电子，所以每个碳原子又会贡献出一个剩余的P电子，它垂直于石墨烯平面，与周围原子形成未成键的电子。
这些1r电子在晶体中自由移动，赋予了石墨烯良好的导电性。
二、石墨烯的特点——电子能带结构石墨烯是二维碳原子蜂巢晶格，是由两个A型或B型的三角布拉维晶格(三角子晶格)组成．其载流子(电子和空穴)波函数具有双旋量，也就是说载流子除了通常的1／2自旋外，还有与它的子格自由度相联系的1／2赝自旋．石墨烯的电子能带结构可由最近邻紧束缚模型得到[3]．导带电子(π电子)能从一个碳原子的2p 轨道跃迁到与它最近邻的3个碳原子之一，跃迁振幅(共振积分)为γ≡t ≈3eV．色散关系(能量和动量的关系)为：E=±γ√‾(1+4cos(k₂•а)+4cos(k₂•а)cos(k₁•√‾₃•а ))， (1)其中，晶格常数а=0．246nm，碳原子的间距为а∕√‾₃=0．143nm．导带(CB，а= +1)和价带(VB，а=一1)分别对应上述色散关系中的不同正负号．导带和价带接触处为不等价的Dirac 点(分别对应能谷K和K´)，如图2所示[3]．能量E作为二维布洛赫波矢(也是动量)(k₁，k₂)的函数．六边形布里渊区上K或点K´(Dirac点)附近，色散关系是线性的，从局部来看相当于圆锥(见图2放大区)．费米能级位于Dirac点处，费米面也由Dirae点构成．价带(VB)填满电子，导带(CB)是空的．由此可见，未参杂石墨烯是无带隙的．在Dirae点附近，电子的能量只依赖动量且成线性关系，类似于无质量的相对论粒子．因此，在低能且靠近K和K´点时，电子由二维无质量Dirac本征方程描述：−ίhυσ•▽φ(r)∕2π=Εφ(r)， (2)这里，V =√‾₃•aπ／h≈1000000m／s是石墨烯电子的传输速度，相当于有效光速；φ(r)是电子波函数，E是能量，p→ίh∕2π▽是坐标表象下的动量算符．图2 紧束缚模型计算的石墨烯能带结构三、石墨烯的特性石墨烯最大的特性是室温下传递电子的速度比已知导体都快，运动速度为光速的1／300，远远超过了电子在一般导体中的运动速度，具有优良的导电性。
石墨烯及其衍生物的制备与应用
石墨烯及其衍生物的制备与应用石墨烯是一种新型的纳米材料，由于其独特的结构和优异的性能，被广泛应用于电子、光电和能源等领域。
石墨烯是由碳原子组成的单层蜂窝状晶体结构，并具有极高的比表面积、电导率和热导率，是继碳纳米管之后的又一种碳纳米材料。
石墨烯的制备方法多种多样，包括化学气相沉积、机械剥离、石墨氧化还原等。
其中，机械剥离法是最古老也是最常用的一种方法，主要是通过石墨烯的层层剥离来制备石墨烯。
这种方法需要特殊的材料和设备，且制备过程需要严格的环境控制和操作技巧。
另外，化学气相沉积技术、化学还原法、水热法、溶液剥离法、微波加热法等也是制备石墨烯的常用方法。
除了石墨烯本身之外，其衍生物也是研究领域的一个热点。
石墨烯衍生物指的是通过对石墨烯进行功能化、改性等处理而形成的材料。
其中，氧化石墨烯是最常见和广泛应用的衍生物之一，可通过氧气、硫酸、硝酸等一系列化学处理来制备。
此外，氨化石墨烯、氯化石墨烯、磷化石墨烯等也是石墨烯衍生物的重要类型。
石墨烯及其衍生物在电子、能源和材料科学等领域具有广泛的应用前景。
在电子领域，石墨烯由于其极高的电导率和运动速度被广泛用于半导体、透明电极、传感器等领域。
在能源领域，石墨烯具有优异的光催化性能，可以用于光催化制氢、太阳能电池等。
同时，石墨烯也可以作为电池、超级电容器的电极材料，具有极高的储能效果。
石墨烯还被广泛应用于材料科学领域。
石墨烯的高比表面积使其可以作为催化剂载体、吸附材料等，大大提高了其特定表面积的催化效率。
此外，石墨烯的高强度、高模量等特性也使其成为一种优秀的结构材料。
例如，在航空航天、汽车等领域，石墨烯可以被用作强度增强材料、防撞材料、隔热材料等。
总的来说，石墨烯及其衍生物是一种新型的功能材料，具有极高的应用价值和研究意义。
未来，随着技术的不断进步和研究的深入，石墨烯和其衍生物的应用领域将会更加广泛，更加深入。
石墨烯的性能及应用分析
石墨烯的性能及应用分析石墨烯被誉为21世纪材料之王，因其诸多独特性能而备受关注。
本文将从石墨烯的结构，物理性质和应用领域三个方面进行分析。
一、石墨烯的结构石墨烯是一种二维的单层碳原子晶体，它由一个平面六角网格构成，每个六角网格的顶点是一个碳原子，相邻碳原子之间通过共价键连接，形成一种类似蜂窝的结构，这种结构也被称为“蜂窝状”。
二、石墨烯的物理性质1. 电子传输性能：石墨烯是一种半金属材料，其电子移动速度非常快，可达到传统硅材料的100倍，使石墨烯在电子传输领域具有广泛的应用前景，如电子元件和光电子设备等。
2. 机械性能：石墨烯具有极高的机械强度和韧性，它的拉伸模量大约为1 TPa，相当于金属铁丝的200倍，使其在高强度纤维复合材料和超级硬材料方面有着无限的潜力。
3. 热导性能：石墨烯的热导率非常高，是铜的两倍甚至更高，所以它在制造散热器等领域有着广泛的应用前景。
4. 光学性能：石墨烯的吸收率很低，只有2.3%，因此它可以用来制造透明电极、薄膜太阳能电池等光学器件。
三、石墨烯的应用领域1. 电子领域：石墨烯可用于制造高性能电子器件，如晶体管、场效应器、传感器等。
2. 机械材料领域：石墨烯可用于制造高强度材料、碳纤维复合材料等，在航空航天、汽车制造等领域有着广泛应用。
3. 能源领域：石墨烯可以制造高效太阳能电池、锂离子电池等，还可以用于制造新型储能材料。
4. 生物医学领域：石墨烯可以用于制造纳米药物、生物传感器等，在生物医学领域有着广泛的应用前景。
总之，石墨烯是一种非常神奇的材料，具有许多独特的性质，对我们的生活和科技发展都具有重要的影响。
而随着石墨烯研究的不断深入，我们相信会有更多更好的石墨烯应用被发明和创造出来，为人类社会带来更多更广泛的福利和发展机遇。
石墨烯简单介绍
，是室温
构造与性能
热学性能
① 单层石墨烯旳
,
比碳纳米管旳而传
导率3000-3500Wm·k还要高，相比之下，工业界中被广泛使用旳散
热 材料金属铜旳热传导率只有400Wm·k
② 伴随石墨烯层数旳增长，其热传导率逐渐下降；当石墨烯从2层增 至4层时，其热导率从2800Wmk降低至1300Wmk；当层数到达5-8 层，减小到石墨旳热导率
2004英国曼彻斯特大学Andre Geim和他旳徒弟 Konstantin Novoselov在试验室用一种非常简朴旳措 施得到越来越薄旳石墨薄片。他们从石墨中剥离 出石墨片，然后将薄片旳两面粘在一种特殊旳胶 带上，撕开胶带，就能把石墨片一分为二。不断 地这么操作，于是薄片越来越薄，最终，他们得 到了仅由一层碳原子构成旳薄片，这就是石墨烯 。所以两人共同取得2023年诺贝尔物理学奖。
石墨烯应用
替代硅生产超级计算机
石墨烯是目前已知
旳材料。石墨烯旳
这种特征尤其适合于高频电路。高频电路是当代电子工业旳领头羊，
某些电子设备，例如手机，因为工程师们正在设法将越来越多旳信息
填充在信号中，它们被要求使用越来越高旳频率，然而手机旳工作频
率越高，热量也越高，于是，高频旳提升便受到很大旳限制。因为石 墨烯旳出现，高频提升旳发展前景似乎变得无限广阔了。 这使它在
研究人员发觉，在石墨烯样品微粒开始碎裂前，它们每100纳米距 离上可承受旳最大压力居然到达了大约2.9微牛。据科学家们测算，这 一成果相当于要施加55牛顿旳压力才干使1微米长旳石墨烯断裂。假如 物理学家们能制取出厚度相当于一般食品塑料包装袋旳（厚度约100纳
米）石墨烯，那么需要施加差不多两万牛旳压力才干将其扯断。换句 话说，假如用石墨烯制成包装袋，那么它将能承受大约两吨重旳物品。
