开关电源的种类按开关功率管的连接方式划分

(1)单端正激式开关电源电路

该电路中仅使用一个开关功率管，这种电路的特点是开关功率管导通时，开关变压器初级中的能量传递给次级负载电路。负载电路包括滤波电抗器和电容器以及真正的负载系统，其中滤波电抗器和电容器既起滤波又起储能的作用。也就是在开关功率管关闭时，负载系统所需的能量将由电抗器和电容器中所存储的能量来提供，而续流二极管将为这些能量提供回路。因此设计此种电路时，电抗器、电容器和续流二极管参数的计算非常重要。这种电路在工频电网电压输入时，对电路中开关功率管的耐压要求较高，因此不适宜应用在大功率或超大功率输出的场合。

(2)单端反激式开关电源电路

该电路中仅使用一个开关功率管，这种电路的特点是开关功率管导通时，为储能电感或开关变压器储能;开关功率管关闭时，储能电感或开关变压器为负载释放能量，具有电流连续和不连续工作模式。在电流连续工作模式下，开关功率管和储能电感或开关变压器的利用率都比较高。当输出开路时，便工作于不连续工作模式;当储能电感或开关变压器设计不合理时，也就是开关功率管导通期间为储能电感或开关变压器所储存的能量不等于开关功率管关闭期间储能电感或开关变压器为负载所释放的能量时，也同样工作于不连续工作模式。因此，这种电路在设计时储能电感或开关变压器参数的计算极为关键。该电路不但不适宜应用在大功率或超大功率输出的场合，而且还不能工作于输出端开路的应用场合。

(3)推挽式开关电源电路

使用两个开关功率管，将其连接成推挽式功率放大器的形式。实际上这种电

开关电源的发展前景

开关电源的发展前景提高开关电源的功率密度，使之小型化、轻量化，是人们不断努力追求的目标。电源的高频化是国际电力电子界研究的热点之一。电源的小型化、减轻重量对便携式电子设备（如移动电话，数字相机等）尤为重要。使开关电源小型化的具体办法有：一是高频化。为了实现电源高功率密度，必须提高PWM变换器的工作频率、从而减小电路中储能元件的体积重量。二是应用压电变压器。应用压电变压器可使高频功率变换器实现轻、小、薄和高功率密度。压电变压器利用压电陶瓷材料特有的"电压-振动"变换和"振动- 电压"变换的性质传送能量，其等效电路如同一个串并联谐振电路，是功率变换领域的研究热点之一。三是采用新型电容器。为了减小电力电子设备的体积和重量，必须设法改进电容器的性能，提高能量密度，并研究开发适合于电力电子及电源系统用的新型电容器，要求电容量大、等效串联电阻ESR小、体积小等。电源系统中应用大量磁元件，高频磁元件的材料、结构和性能都不同于工频磁元件，有许多问题需要研究。对高频磁元件所用磁性材料有如下要求：损耗小，散热性能好，磁性能优越。适用于兆赫级频率的磁性材料为人们所关注，纳米结晶软磁材料也已开发应用。高频化以后，为了提高开关电源的效率，必须开发和应用软开关技术。它是过去几十年国际电源界的一个研究热点。对于低电压、大电流输出的软开关变换器，进一步提高其效率的措施是设法降低开关的通态损耗。例如同步整流SR技术，即以功率MOS管反接作为整流用开关二极管，代替萧特基二极管（SBD），可降低管压降，从而提高电路效率。

分布电源系统适合于用作超高速集成电路组成的大型工作站（如图像处理站）、大型数字电子交换系统等的电源，其优点是：可实现DC/DC变换器组件模块化；容易实现N+1功率冗余，易于扩增负载容量；可降低48V母线上的电流和电压降；容易做到热分布均匀、便于散热设计；瞬态响应好；可在线更换失效模块等。现在分布电源系统有两种结构类型，一是两级结构，另一种是三级结构。由于AC/DC变换电路的输入端有整流元件和滤波电容，在正弦电压输入时，单相整流电源供电的电子设备，电网侧（交流输入端）功率因数仅为～。采用PFC（功率因数校正）变换器，网侧功率因数可提高到～，输入电流THD小于10%。既治理了电网的谐波污染，又提高了电源的整体效率。这一技术称为有源功率因数校正APFC单相APFC国内外开发较早，技术已较成熟；三相APFC的拓扑类型和控制策略虽然已经有很多种，但还有待继续研究发展。一般高功率因数AC/DC开关电源，由两级拓扑组成，对于小功率AC/DC开关电源来说，采用两级拓扑结构总体效率低、成本高。如果对输入端功率因数要求不特别高时，将PFC变换器和后级DC/DC变换器组合成一个拓扑，构成单级高功率因数AC/DC开关电源，只用一个主开关管，可使功率因数校正到以上，并使输出直流电压可调，这种拓扑结构称为单管单级即S4PFC变换器。电压调节器模块是一类低电压、大电流输出DC-DC变换器模块，向微处理器提供电源。现在数据处理系统的速度和效率日益提高，为降低微处理器IC的电场强度和功耗，必须降低逻辑电压，新一代微处理器的逻辑电压已降低至1V，而电流

几种实用的直流开关电源保护电路

几种实用的直流开关电源保护电路 1 引言随着科学技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，因此直流开关电源开始发挥着越来越重要的作用，并相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源[1-3].同时随着许多高新技术，包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展，开关电源技术在不断地创新，这为直流开关电源提供了广泛的发展空间[4].但是由于开关电源中控制电路比较复杂，晶体管和集成器件耐受电、热冲击的能力较差，在使用过程中给用户带来很大不便。为了保护开关电源自身和负载的安全，根据了直流开关电源的原理和特点，设计了过热保护、过电流保护、过电压保护以及软启动保护电路。 2 开关电源的原理及特点 2.1工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。它主要由开关三极管和高频变压器组成。图1画出了直流开关电源的原理图及等效原理框图，它是由全波整流器，开关管V，激励信号，续流二极管Vp，储能电感和滤波电容C组成。实际上，直流

开关电源的核心部分是一个直流变压器。 2.2特点为了适应用户的需求，国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是通过改善二次整流器件的损耗，并在功率铁氧体（Mn-Zn）材料上加大科技创新，以提高在高频率和较大磁通密度下获得高的磁性能，同时SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。直流开关电源的缺点是存在较为严重的开关干扰，适应恶劣环境和突发故障的能力较弱。由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距，因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高， 3 直流开关电源的保护基于直流开关电源的特点和实际的电气状况，为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作，本文根据不同的情况设计了多

开关电源常见四大故障及检修方法

开关电源常见四大故障及检修方法开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险

烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。

2015年10月15日 14点30分(L1)

1. 下面描述TN-S系统正确的是（）。 A.工作零线N与保护零线PE合在一起 B.工作零线N与保护零线PE完全分开 C.工作零线N作为保护零线PE接地 D.没有保护零线PE不接地答案：B 2. 开关电源模块容量50A，负载100A，蓄电池1000Ah应配置（）个模块。 A.10 B.2 C.5 D.8 答案：C 重复命题1次 2015年5月25日14点30分动环动环无L1 3. 下列关于钳形电流表的说法，错误的是（）。 A.测量未知电路的电流时，应首先使用最高量程，防止损坏 B.测量电流前需要先调零 C.使用直流档也可以测交流 D.测量交流电流时，不能同时穿过一根零线和火线答案：C 4. 高频开关整流器的各整流模块输出之间是（）关系。

B.并联 C.串联 D.级联答案：B 5. 被电击的人能否获救，关键在于（）。 A.能否尽快脱离电源和施行紧急救护 B.人体电阻的大小 C.触电电压的高低 D.触电的方式答案：A 6. 万用表可以测量的参数包括（）。 A.电压、电流、电阻等 B.UPS谐波电压 C.直流供电母线纹波电压 D.衡重杂音电压答案：A 7. 整流模块关机是通过（）实现的。 A.拉低电压到0 B.关交流电 C.关PWM脉冲 D.关直流输出

重复命题1次 2015年5月25日14点30分动环动环无L1 8. 为防止启动电池桩头氧化，可在电池桩头上涂抹（）。 A.医用凡士林 B.机油 C.润滑脂 D.柴油答案：A 重复命题1次 2015年5月25日14点30分动环动环无L1 9. 以下说法正确的是（）。 A.电流互感器和电压互感器二次均不可以短路 B.电流互感器和电压互感器二次均可以开路 C.电流互感器二次可以开路但不得短路，电压互感器二次可以短路但不得开路 D.电流互感器二次可以短路但不得开路，电压互感器二次可以开路但不得短路答案：D 10. 一般设备（机架）的接地线，应使用截面积不小于（）的多股铜线。 A.4mm2 B.25mm2

开关电源的分类及运用

开关电源的分类及运用 1．开关电源的分类开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。以下分别对两类开关电源的结构和特性作以阐述。 1.1DC/DC变换 DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton （通用），二是频率调制方式，ton不变，改变Ts（易产生干扰）。其具体的电路由以下几类：（1）Buck电路降压斩波器，其输出平均电压Uo小于输入电压Ui，极性相同。（2）Boost电路升压斩波器，其输出平均电压Uo大于输入电压Ui，极性相同。（3）Buck-Boost电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压Ui，极性相反，电感传输。（4）Cuk电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压UI,极性相反，电容传输。当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制

造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为（6、2、10、17）W/cm3，效率为（80-90）%。日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为（200~300）kHz，功率密度已达到27W/cm3，采用同步整流器（MOS-FET代替肖特基二极管），是整个电路效率提高到90%。 1.2AC/DC变换 AC/DC变换是将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为整流，功率流由负载返回电源的称为有源逆变。AC/DC变换器输入为50/60Hz的交流电，因必须经整流、滤波，因此体积相对较大的滤波电容器是必不可少的，同时因遇到安全标准（如UL、CCEE等）及EMC指令的限制（如IEC、FCC、CSA），交流输入侧必须加EMC滤波及使用符合安全标准的元件，这样就限制AC/DC电源体积的小型化，另外，由于内部的高频、高压、大电流开关动作，使得解决EMC电磁兼容问题难度加大，也就对内部高密度安装电路设计提出了很高的要求，由于同样的原因，高电压、大电流开关使得电源工作消耗增大，限制了AC/DC变换器模块化的进程，因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。 AC/DC变换按电路的接线方式可分为，半波电路、全波电路。按电源相数可分为，单项、三相、多相。按电路工作象限又可分为一象限、二象限、三象限、四象限。

开关电源试题(有答案)

开关整流器的基本原理一、填空 1、功率变换器的作用是（）。将高压直流电压转换为频率大于20KHZ的高频脉冲电压 2、整流滤波器电路的作用是（）。将高频的脉冲电压转换为稳定的直流输出电压 3、开关电源控制器的作用是将输出（）取样，来控制功率开关器件的驱动脉冲的（），从而调整（）以使输出电压可调且稳定。直流电压、宽度、开通时间。 4、开关整流器的特点有（）、（）、（）、（）、（）、（）及（）。重量轻、体积小、功率因数同、可闻噪声低、效率高、冲击电流小、模块式结构。 5、采用高频技术，去掉了（），与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只是相控整流器的（），重量已接近（）。工频变压器、1/10、1/10。 6、相控整流器的功率随可控硅（）的变化而变化，一般在全导通时，可接近（）以上，而小负载时，仅为左右，经过校正的开关电源功率因数一般在（），以上，并且基本不受（）变化的影响。导通角、、。 7、在相控整流设备件，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于（），而开关电源在无风扇的情况下，可闻噪声仅为（）左右。 60db、45db。

8、开关电源采用的功率器件一般（比较）较小，带功率因数补偿的开关电源其整流器效率可达（）以上，较好的可做到（）以上。 88%、91%。 9、目前开关整流器的分类主要有两种，一类是采用（）设计的整流器，一般称之为（），二是采用（）设计的整流器，主要指（）开关整流器。硬开关技术、SMR、软开关技术、谐振型 10、谐振型技术主要是使各开关器件实现（）或（）导通或截止，从而减少开关损耗，提高开关频率。零电压、零电流。 11、按有源开关的过零开关方式分类，将谐振型开关技术分为（）—ZCS、（）—ZVS两大类。 12、单端正激变换电路广泛应用于（）变换电路中，被认为是目前可靠性较高，制造不复杂的主要电路之一。 13、单端反激变换电路一般用在（）输出的场合。 14、全桥式功率变换电路主要应用于（）变换电路中。 15、半桥式功率变换电路得到了较广泛的应用，特别是在（）和（）的场合，其应用越来越普遍。 16、开关电源模块的寿命是由模块内部工作（）所决定，温升高低主要是由模块的（）高低所决定，现在市场上大量使用的开关电源技术，主要采用的是（）技术。 17、功率密度就是功率的（），比值越大说明单位体积的功率越大。 18、计算功率有两种方法，一种是（），另一种是模块允许的，在交流和直流变化的全电压范围内所能提供的（）。

避免DC-DC电源输出端带大电容满载启动时发生过流保护的方法

避免DC-DC电源输出端带大电容满载启动时发生过流保护的方法引言随着大规模集成电路的核心电压越来越低，所需供电电流却越来越大，用于大规模集成电路供电的DC-DC 开关电源也必须满足在极低输出电压下可提供高达数十安培电流的要求，这给电源设计带来了极大的挑战。实际应用中，DC-DC开关电源往往需要外接一组很大的电容以降低电源在负载变化时在输出端产生的电压跳变，在这种情况下，如果电流检测电路设计不当，在输出端外接很大电容且加满载启动时，就很容易在启动过程中引发过流保护，从而导致DC-DC电源无法正常启动。电源输出端带大电容满载启动时可能遇到的问题 DC-DC电源在给大规模集成电路供电时，输出电压一般很低，而输出电流却很大。以输出电压为3.3V 的八分之一砖模块为例，现在主流的输出电流规格一般为30A。为了防止输出电压在负载变化时跳变过大，在应用3.3V/30A的八分之一砖模块时，其输出端一般需要外接约10000μF的电解电容。输出电流以25%的比例变化时，输出电压变化量的计算过程如下。输出电流的变化为30A×25%=7.5A。输出端外接10000μF电容时，如果电源的动态恢复时间为100μS，那么在负载发生25%变化时电源输出电压的跳变约为：对于输出电压为3.3V的开关电源，150mV大约相当于输出电压的4.55%，小于一般集成电路供电要求的±5%，可以满足系统中集成电路的需求。然而，对于开关电源来说，当输出端的外部接10000μF电容时，在开关电源启动的过程中，输出端不得不持续为这组大电容充电，由于电容的等效阻抗很低，电源相当于被这个10000μF的电容短路，这样就造成开关电源在带大电容启动时一直处于被短路的状态。如果启动电路和过流检测电路设计不当，在这种情况下，很容易造成在带大电容启动时开关电源一直处于过流保护状态(OCP)而无法正常启动和输出额定电压，这一过程如图1所示。

开关电源集成电路种类介绍

开关电源集成电路种类介绍开关电源的主要电路是由输入电磁干扰滤波器、整流滤波电路、功率变换电路以及各种辅助电路组成。那么这些开关电源电路的工作原理及其作用是什么呢？下面华强北IC代购网总结了开关电源基本原理介绍以及常见电路设计参考。开关短路保护电路在输出端短路的情况下，PWM控制电路能够把输出电流限制在一个安全范围内，它可以用多种方法来实现限流电路，当功率限流因短路而不起作用时，我们就只有另增设一部分电路，以保证开关电源的正常运作。我们通常将短路保护电路分为两种，小功率短路保护电路和中功率保护电路，这里以中功率保护电路为例，其原理简述如下：当输出短路时，UC3842脚电压上升，U1脚电位高于脚时，比较器翻转脚输出高电位，给C1充电。当C1两端电压超过⑤脚基准电压时U1⑦脚输出低电位，UC3842①脚低于1V，UC3842停止工作。R2、C1是充放电时间常数，阻值不对时，短路保护不起作用。

推完式功率变换电路是一种输出直流电压小于或等于输入直流电压的单管非隔离式变换电路，其原理简述如下：其中T2为驱动变压器，T1为开关变压器，TR1为电流环。输出端限流保护电路

上图是常见的输出端限流保护电路，其工作原理如下：当输出电流过大时，RS两端电压上升，U1脚电压高于脚基准电压，U1①脚输出高电压，Q1导通，光耦发生光电效应，UC3842①脚电压降低，输出电压降低，从而达到过载限流的目的。输出限压保护电路开关电源的输出限压保护电路如下图：

当输出电压升高时，稳压管导通光耦，Q1基极因具有驱动电压而导通。当UC3842电压升高时，输出降低，稳压管不导通；当UC3842的电压降低时，输出电压升高。周而复始，输出电压将稳定在一定范围内。输入过欠压保护电路

开关电源保护电路

开关电源保护电路为使开关电源在恶劣环境及突发故障状况下安全可靠，提出了几种实用的保护电路，并对电路的工作原理进行了详尽分析。关键词：开关电源；保护电路；可靠性 1 引言评价开关电源的质量指标应该是以安全性、可靠性为第一原则。在电气技术指标满足正常使用要求的条件下，为使电源在恶劣环境及突发故障情况下安全可靠地工作，必须设计多种保护电路，比如防浪涌的软启动，防过压、欠压、过热、过流、短路、缺相等保护电路。 2 开关电源常用的几种保护电路 2.1 防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。当电容器C充电到约80％额定电压时，逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。图1 采用晶闸管和限流电阻组成的软启动电路

图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源V cc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图3所示电路替代RC延迟电路。图2 采用继电器K1和限流电阻构成的软启动电路图3 替代RC的延迟电路 2.2 过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。温度是影响电源设备可靠性的最重要因素。根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。

新型开关电源技术地设计与指导应用

开关电源技术题目一种新型开关电源的设计与应用指导教师王志娟学生香标学号 5 专业自动化教学单位学院机电工程系（盖章）2013 年 11月 6日目录摘要---------------------------------------------------------------------------------------------3

引言---------------------------------------------------------------------------------------------3 第一章开关电源概述-----------------------------------------------------------------------3 1.1 开关电源发展历史与应用力---------------------------------------------------3 1.2 开关电源所用的术语------------------------------------------------------------4 第二章输入电路-----------------------------------------------------------------------------5 2.1 输入保护器件---------------------------------------------------------------------5 2.2 输入阳间电压保护---------------------------------------------------------------5 2.3 输入整流滤波电路原理---------------------------------------------------------6 第三章隔离单端反激式变换器电路------------------------------------------------------7 3.1 单端反激式变换器电路中的开关晶体管------------------------------------7 3.2 单端反激式变换器电路中的变压器绕组------------------------------------8 第四章UC3842的原理及技术参数---------------------------------------------------------8 4.1 UC3842的原理和概述------------------------------------------------------------8 4.2 UC3842的技术参数--------------------------------------------------------------10

分立元件式开关电源工作原理

分立式开关电源的工作原理田翠萍（TCL王牌电器（惠州）有限公司）开关电源工作原理 2175EB彩电的电源是由分立元件组成的脉冲宽度调制的开关稳压电源，其原理电路图如图1所示。其开关工作与稳压原理如下：整流滤波电路输出的300V直流电压，经启动电阻R803和R803A降压后加到开关管Q804的基极，使其获得正偏而开始导通。与此同时，电流通过脉冲变压器T802的初级绕组⑶-⑴，使反馈绕组⑸-⑹获得正反馈电压，给Q804基极提供正偏使之进一步导通，其集电极电流线性增大。电流通路为T802的初级绕组⑶-⑴→Q804集电极与发射极→R815 →R804→整流桥负端。该线性增长的电流通过R804时产生左负右正的变化压降，该压降造成Q804集电极电流越大，R804左端的电压就越负。另一方面，取样绕组⑻-⑺上的电压，被D805整流和C811滤波后得到的直流电流，经过R808，Q801，R817之后也给Q802基极一个偏压。当加在Q802基极的这两个电压的代数和为某一负值时，Q802便开始导通，Q803也随之导通，使C810正极电位几乎下降到零，于是Q804截止。此时，初级绕组将Q804在导通时存储的能量传输给⒁-⒂、⒃-⒂、⑿-⑽绕组输出。由于初级线圈间有分布电容C P，该电容与⑶-⑴线圈构成谐振电路。在Q804截止时其振荡电流如图1中虚线所示。该电流通过线圈⑶-⑴时，在反馈绕组产生的感应电动势，使Q804继续维持截止。当振荡电流的方向发生变化时，在反馈绕组中产生电流方向为⑹-⑸，该电流注入Q804的基极，使它由截止转为导通。此时Q804集电极电流开始线性增大，并通过⑹-⑸绕组的正反馈作用，使Q804迅速饱和导通，并在初级绕组中储存能量。如此循环便产生了振荡。当输出电压由于某种原因升高时，取样绕组⑻-⑺上的电压也随之升高，该电压经D805整流和C811滤波后，产生直流电压通过R805、UR801、R806分压加到Q801基极；该升高电压与发射极基准电压比较，使Q801集电极电压降低，此电压又经R817加到Q802基极，使得Q802基极电位降低，从而缩短了它的导通周期，降低了开关电源的占空比，使已升高的电压又降下来。反之，当输出降低时，通过上述调节过程作相反方向的调节，使降低的输出电压又提升起来，从而保持输出电压的稳定。

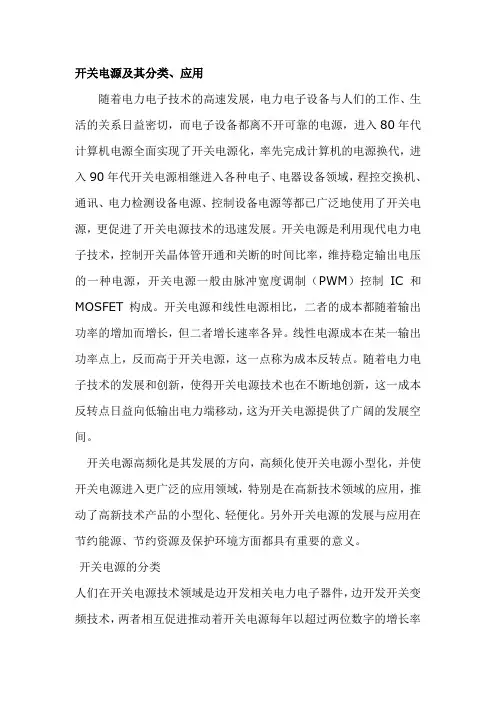

开关电源的分类及应用

开关电源的分类及应用 1引言随着电力电子技术的告诉发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一成本反转点。随着电力电子技术的发展和创新，使得开关电源技术在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广泛的发展空间。开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。另外开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。 2开关电源的分类人们的开关电源技术领域是边开发相关电力电子器件，边开发开关变频技术，两者相互促进推动着开关电源每年以超过两位数字的增长率向着轻、

小、薄、低噪声、高可靠、抗干扰的方向发展。开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。以下分别对两类开关电源的结构和特性作以阐述。 2.1 DC/DC变换 DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton（通用），二是频率调制方式，ton不变，改变Ts（易产生干扰）。其具体的电路有以下几类：（1） Buck电路——降压斩波器，其输出平均电压Uo小于输入电压Ui，极性相同。（2） Boost电路——升压斩波器，其输出平均电压Uo大于输入电压Ui，极性相同。（3） Buck-Boost电路——降压或升压斩波器，其输出平均电压Uo大于或小于输入电压Ui，极性相反，电感传输。（4） Cuk电路——降压或升压斩波器，其输出平均电压Uo 大于或小于输入电压UI, 极性相反，电容传输。当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W

20170605-开关电源中的功率开关基础知识(四)

开关电源中的功率开关基础知识(四) 普高（杭州）科技开发有限公司张兴柱博士电子开关的其它分类方式： 1：按制作材料分类组成电子开关的材料已经经历了许多代，早期是硅（Si）、锗（Ge）、和镓（Ga），然后是砷化镓（GaAs），现在是碳化硅（SiC），以后可能会是氮化镓（GaN），再以后可能将是钻石（Diamond）。随着组成电子开关的材料的不断升级，其各种特性也在大幅度地提高，如目前的SiC器件，它的开关速度、通态压降等均比之前的其它器件要好许多 2：按是否可控分类电子开关按控制方式可以分成三类：一类是完全不控型器件，如二极管，它没有控制极，二极管的通断由加在其两端的电压控制，当二极管P-N结加上正向电压时，二极管就导通，当二极管P-N结加上反向电压时，二极管就截止。第二类是半控型器件，如普通可控硅，它有一个控制极（门极），在普通可控硅的门栅之间加上一个合适的控制电压，如此时的阳极和栅极之间为正电压，那么可控硅就导通，导通后其控制电压就会失去控制作用，也即在导通期内去掉控制电压信号，可控硅仍然导通，只有当可控硅的电流为零，且电压反向后，其才能被关断。另外当阳极和栅极之间为负电压时，普通可控硅是无法控制开通的，也即此时即使在普通可控硅的门栅之间加上一个合适的控制电压，它也不会导通。第三类是全控型器件，根据控制信号是电压还是电流，又将其分成两个子类。第一个子类是电压型控制器件，如MOSFET、IGBT等；第二个子类是电流型控制器件，如GTR和GTO。例如N沟道MOSFET这种电压型全控器件，只要在它的门源之间加上一个合适的正电压信号后，它就会导通，在门源之间去掉这个控制电压后，它就会关断。又例如NPN GTR这种电流型全控器件，只要在的它的基极通上一个合适的基极电流后，它就会导通，在它的基极将这个基流抽走并给一个小的反向基流后，它就会关断。这些全控型器件作为电子开关时，可以非常方便地控制其通断，在开关处理同样的功率时，GTR所需的控制功率最大，GTO 所需的控制功率其次，MOSFET和IGBT所需的控制功率最小。 3：按工作频率分类不同的电子开关，其开关工作方式下的最高频率是不同的。按可工作的最高频率也可以将电子开关分成三类：第一类是低频功率器件，如可控硅、普通二极管等，它们的工作频率一般在1KHz以内。第二类是中频功率器件，如GTR和IGBT等，它们的工作频率一般在（20~30）KHz以内。第三类是高频功率器件，如MOSFET、快恢复二极管、萧特基二极管等，它们的工作频率一般在100KHz~1MHz之间。 4：按额定可处理的最大功率容量分类不同的电子开关，其能处理的最大功率容量，即导通时允许流过的最大电流和截止时允许承受的最大电压，是不同的。从这个角度，也可以将功率电子器件分成三类：第一类是小功率电子器件，如MOSFET，萧特基二极管等。第二类是中功率电子器件，如IGBT、GTR等。第三类是大功率电子器件，如GTO、普通二极管等。 5：按导电粒子的性质分类

开关电源保护电路实例

开关电源保护电路实例摘要：为使开关电源在恶劣环境及突发故障状况下安全可靠，提出了几种实用的保护电路，并对电路的工作原理进行了详尽分析。 1 引言评价开关电源的质量指标应该是以安全性、可靠性为第一原则。在电气技术指标满足正常使用要求的条件下，为使电源在恶劣环境及突发故障情况下安全可靠地工作，必须设计多种保护电路，比如防浪涌的软启动，防过压、欠压、过热、过流、短路、缺相等保护电路。 2 开关电源常用的几种保护电路 2.1 防浪涌软启动电路开关电源的输入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用容量较大的滤波电容器，使浪涌电流达100A以上。在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损坏；轻者也会使空气开关合不上闸。上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可靠运行。图1 采用晶闸管V和限流电阻R1组成的防浪涌电流电路图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。当电容器C充电到约80％额定电压时，逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。

图2 采用继电器K1和限流电阻R1构成的防浪涌电流电路图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。为了提高延迟时间的准确性及防止继电器动作抖动。 2.2 过压、欠压及过热保护电路进线电源过压及欠压对开关电源造成的危害，主要表现在器件因承受的电压及电流应力超出正常使用的范围而损坏，同时因电气性能指标被破坏而不能满足要求。因此对输入电源的上限和下限要有所限制，为此采用过压、欠压保护以提高电源的可靠性和安全性。温度是影响电源设备可靠性的最重要因素。根据有关资料分析表明，电子元器件温度每升高2℃，可靠性下降10％，温升50℃时的工作寿命只有温升25℃时的1/6，为了避免功率器件过热造成损坏，在开关电源中亦需要设置过热保护电路。

单端正激式开关电源-主电路地设计

摘要：电源是各种电子设备不可或缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠工作。目前，开关电源因具有体积小、重量轻、效率高、发热量低、性能稳定等优点而逐渐取代传统技术制造的相控稳压电源，并广泛应用于电子设备中。本设计的单端正激式开关电源是一种间接直流变流技术，本设计以正激电路为主体，采用以TOPSwitch系列开关电源集成芯片TOP244Y为核心的脉宽调制电路实现交-直-交-直变流，输出稳压稳频的直流电。关键词开关电源；正激电路；变压器；脉宽调制； ABSTRACT Power is an indispensable part of electronic equipment, its performance directly related to electronic equipment technical indicators and safe work can. At present, switching power supply for has the advantages of small size, light weight, high efficiency, low calorific value and stable performance advantages and replace traditional technology of phased manostat, and widely used in electronic equipment. The design of the single straight separate-excited switching power supply is a kind of indirect dc converter technology, this design was adopted for the main circuit, induced by TOPSwitch series of switch power integration chip TOP244Y as the core of the pulse width modulation circuit implementation delivered straight into - - - the voltage output variable flow straight, dc frequency stability. KEY WORDS Switching power supply；Is induced circuit；Transformer；Pulse width modulation 目录前言 (1)

铁塔公司考试(代维)

梅州铁塔代维认证考试一、判断题（15题） 1、对于并联主备式工作的UPS，1号机的整流器和2号机的逆变器不能联合使用。（×） 2、配置500V分断能力的UPS的电池开关时，不允许等用将分断能力为250V的三相开关的两相触头串连使用的方法。（×） 3、UPS三相负载严重不平衡时，会导致UPS转旁路运行（×） 4、UPS输出路短，短路消除后UPS需人工再次启动（×） 5、逆变器超载时会恒流降压运行。（√） 6、发电机有2种形式，同步发电机和异步发电机。（√） 7、对于有紧急启动要求的发动机组，燃油箱液面要高于输油泵中心线。（√） 8、柴油中的含硫量的多少不会影响润滑油的更换周期。（×） 9、变压器的额定电压为绕组的线电压。（√） 10、电压互感器二次回路的接地属保护接地。（√） 11、按照规程，在浮充状态下蓄电池的单体电压应为2.18～2.30V。(√) 12、整流电源系统中，至少装有一个整流模块。(×) 13、分立式整流电源系统可以无限连接整流机架。(×) 14、每年必须对在用的蓄电池放出30％～40％的容量来检测其性能是否正常。(√) 15、整流模块的地址码不应重复。(√) 16、铁塔维护施工及质量检查所用量具、检测仪器等均应具有相应的精度，并定期送计量部门鉴定。（√） 17、巡检时检查混凝土有无腐蚀、酥松或脱落现象，注意基础附近有无被水冲刷而影响基础稳定的现象。（√） 18、检查拉线系统各部件是否生锈，各连接件的螺帽和其它紧固件有无松动、丢失、拉线张力是否均匀。（√） 19、塔体检查：塔有无倾斜，所有构件有无变形，丢失。个别辅助杆件丢失和螺栓松动，可以不处理。(×)

欧盟开关电源的待机功耗的标准要求：0新

EMI 滤波器原理与设计方法详解输入端差模电感的选择： 1. 差模choke置于L线或N线上，同时与XCAP共同作用F=1 / (2*π* L*C) 2.波器振荡频率要低于电源供给器的工作频率，一般要低于10kHz。 3. L = N2AL（nH/N2）nH 4. N = [L（nH）/AL(nH/N2)]1/2匝 5. AL = L（nH）/ N2nH/N2 6. W =（NI）2AL / 2000μJ 输入端共模电感的选择：共模电感为EMI防制零件，主要影响Conduction 的中、低频段，设计时必须同时考虑EMI特性及温升，以同样尺寸的Common Choke而言，线圈数愈多(相对的线径愈细)，EMI防制效果愈好，但温升可能较高。传导干扰频率范围为0.15～30MHz，电场辐射干扰频率范围为30～100MHz。开关电源所产生的干扰以共模干扰为主。产生辐射干扰的主要元器件除了开关管和高频整流二极管还有脉冲变压器及滤波电感等。注意：1. 避免电流过大而造成饱和。2．Choke温度系数要小，对高频阻抗要大。3．感应电感要大，分布电容要小。4．直流电阻要小。 B = L * I / (N * A) (B shall be less than 0.3) L = Choke inductance. I = Maximum current through choke. N = Number of turns on choke. A = Effective area of choke. (for drum core, can approximate with cross section area of center pole.) 假设在50KHZ有24DB的衰减则，共模截止频率Fc = Fs*10Att/4 0 = 50*10-24/40=12.6KHZ 电感值L= (RL*0.707)/(∏*Fc) = (500.707)/(3.14*12.6) = 893uH 使用磁芯和磁棒作滤波电感时应注意自身的阻抗，对于共模电感不能使用低阻抗的磁芯和磁棒，否则会造成炸机现象。作共模电感用的磁芯应用DC500V测量其绝缘阻抗应大于己于100M。在电源设备中采用噪声滤波器的作用如下：（1）防止外来电磁噪声干扰电源设备本身控制电路的工作；（2）防止外来电磁噪声干扰电源的负载的工作；（3）抑制电源设备本身产生的EMI；（4）抑制由其它设备产生而经过电源传播的EMI。在国际上的电磁噪声限制规则，如美国有FCC，德国有FTZ，VDE等标准。在电源设备输入引线上存在二种EMI噪声：共模噪声和差模噪声，把在交流输入引线与地之间存在的EMI噪声叫作其共模噪声，它可看作为在交流输入线上传输的电位相等、相位相同的干扰信号。而把交流输入引线之间存在的EMI噪声叫作差模噪声，它可看作为在交流输入线传输的相位差180°的干扰信号。共模噪声是从交流输入线流入大地的干扰电流，差模噪声是在交流输入线之间流动的干
