无线遥控开关电路图及原理
无线遥控接收电路原理
无线遥控接收电路原理无线遥控接收电路是一种常用的电子电路，用于接收无线遥控信号并将其转化为可控制其他设备的信号。
它在各种遥控设备中得到广泛应用，如电视遥控器、空调遥控器、车载遥控器等。
无线遥控接收电路由多个组成部分构成，包括天线、射频接收模块、解码器和输出控制电路等。
下面将从这些方面逐一介绍其原理和工作过程。
首先是天线部分。
天线是无线遥控接收电路的接收器，用于接收发射器发出的无线遥控信号。
天线接收到的信号经过放大和滤波等处理后，送入射频接收模块。
射频接收模块是无线遥控接收电路的核心部分。
它负责将接收到的射频信号进行放大和解调，以提取出其中携带的控制信息。
射频接收模块通常由射频放大器、混频器、局部振荡器、中频放大器和检波器等组成。
其中，局部振荡器产生的信号与接收到的射频信号进行混频，得到中频信号。
中频信号经过放大后，送入解码器。
解码器是无线遥控接收电路的另一个重要部分。
它用于解码射频接收模块输出的中频信号，将其转化为对应的控制信号。
解码器通常采用微处理器或专用芯片实现，具有解码和识别不同遥控设备的能力。
解码器将解码后的信号传递给输出控制电路。
输出控制电路是无线遥控接收电路的最后一部分。
它根据解码器输出的控制信号，控制其他设备的开关、电流或电压等参数。
输出控制电路可以通过继电器、晶体管、三极管等元件实现，具体的实现方式取决于被控制设备的特性和需求。
除了以上主要部分，无线遥控接收电路还可能包括电源管理电路、滤波器和保护电路等。
电源管理电路用于为整个电路提供稳定可靠的电源，确保其正常工作。
滤波器用于滤除噪声和干扰信号，提高接收的可靠性和稳定性。
保护电路用于保护电路免受过电压、过电流和静电等损害。
总结起来，无线遥控接收电路的原理是通过天线接收无线遥控信号，经过射频接收模块进行放大和解调，解码器将解码后的信号转化为控制信号，输出控制电路根据控制信号控制其他设备。
它是一种功能强大、灵活可靠的电子电路，为各种遥控设备的实现提供了关键技术支持。
遥控开关原理
遥控开关原理
遥控开关原理是通过无线遥控技术实现对电器开关的控制。
它的核心部件是遥控器和接收器。
遥控器一般由电路板、按键、发射器和电源组成。
当按下遥控器上的按键时，电路板会产生相应的信号。
经过发射器的调制和放大处理后，信号以无线电波的形式发射出去。
接收器是安装在电器开关所在位置的装置。
它通常由天线、接收电路、解调电路和控制电路组成。
接收器的天线接收到遥控器发射的无线电波信号，经过接收电路的放大处理后，进入解调电路。
解调电路根据遥控器发射的信号特征，将其恢复为原始的控制信号。
然后，控制信号经过控制电路的处理，最终控制电器的开关状态。
在这个过程中，遥控开关利用了特定的编码与解码方式，确保在同一环境中的不同遥控开关之间不会产生干扰。
这种编码与解码方式可以是固定编码，也可以是滚动编码，以增加安全性。
此外，遥控开关还具有较强的穿透力和广泛的操作范围。
它在家庭、办公室和公共场所等各种场景中得到了广泛应用，为人们的生活和工作带来了便利。
无线遥控器的工作原理
无线遥控器的工作原理
无线遥控器是一种用来控制电子设备的无线通信设备。
它的工作原理基于无线电波传输和接收。
以下是无线遥控器的工作原理：
1.发射器部分：无线遥控器的发射器部分包括按键、编码芯片
和无线发射模块。
当按下遥控器上的按键时，编码芯片会将按键信息转换成相应的数字信号。
然后，无线发射模块会将这个数字信号转换成无线电波，并通过天线发送出去。
2.接收器部分：无线遥控器的接收器部分包括天线、无线接收
模块和解码芯片。
天线接收到发射器发送的无线电波，并将其送入无线接收模块。
无线接收模块会将接收到的无线电波转换成数字信号送入解码芯片。
3.解码部分：解码芯片接收到数字信号后，会对其进行解码，
将其转换成对应的控制信号。
这些控制信号可以是开关信号、调节信号等，具体取决于遥控器的设计和用途。
4.控制设备：解码芯片将解码后的控制信号送入相应的电路或
芯片，控制设备按照接收到的信号执行相应的操作。
例如，当按下遥控器上的开关按钮时，控制设备可能会打开或关闭电灯、电视等。
总结：无线遥控器的工作原理是通过发射器将按键信息转换成数字信号，并发送出去，接收器则接收到无线电波并将其转换
成数字信号后，进行解码，最终转换成对应的控制信号，用于控制相应的电子设备。
遥控器工作原理及电路图
遥控器工作原理及电路图1 – 1概论遥控器之基本工作原理是利用无线电发射机来传送控制资料,并由接收机将接收到之控制数据转换成控制指令,以控制天车等机器设备。
工业用无线电遥控器之要求,与一般家用或简易式遥控器有很大之差别,它不但需要有坚固耐用且具防水防尘功能的外壳,而且在电路设计上亦必须考量能够耐温抗干扰,其中更需具备多重安全防护措施,如此才能在长时间,高负荷以及恶劣的环境下安全操作。
2 – 1发射机单元工作原理控制资料图2-1 发射机流程图发射机单元主要由编码模块及发射机射频模块所组成。
当按下发射机上之按键或扳动开关时,编码模块即可感知是那个按键?是在1速或2速位置? 并将此按键之数据结合识别码及汉明码予以编码成“控制数据”(control data)后传送至发射机射频模块之调变器用以调变射频载波,调变器输出之调频信号再经射频放大器放大,低通滤波器滤波后送到天线产生发射信号。
2-1-1 编码模块工作原理图2-1-1 编码模块功能方块编码模块以微处理控制单元为核心,并包含按键电路,电源控制电路,蜂鸣器驱动电路,电气信号可抹除的只读存储器(E 2PROM )以及发射移频键等五个主要外围电路,由4~6个 1.5伏特AA 电池所组成之电源供应器供给发射机工作所需之电源,其中除了按键电路及微处理控制单元是直接至电源输入外,其余电路(包含发射机射频模块) 所需之电源均由电源控制电路依工作过程控制,以使发射机之耗电降至最低。
按键电路是用以侦测摇杆,按键(或开关)之动作,当操作摇杆,按下按键或扳动开关时,按键电路即将该按键之数据送至微处理控制单元。
微处理控制单元读取按键资料后即结合“功能设定”, “变量设定”, “识别码”, “汉明码”等数据予以编码成控制数据后,再经发射移频键电路处理产生调变信号(modulating signal )送至发射机射频模块。
微处理控制单元除了上述编码之功能外,同时亦执行自我诊断蜂鸣器7- Pins 插座至 接收机/PC/ 维护工具 (读写用)7-Pins 插座至 发射机射频模块晶体测试,当自我诊断发现故障或电源电压不正常时,即依设定之程序关机,并产生相对应之故障讯息资料送至蜂鸣器驱动器驱动蜂鸣器发出警报声及驱动双色LED 指示灯,以提醒操作人员采取必要之措施。
四路无线遥控开关原理
四路无线遥控开关原理
无线遥控开关的身影随处可见，关于它的问题也比比皆是。
人们常议论：四路无线遥控开关原理是什么?远程控制系统的原理是什么?远程控制系统的功能是什么?等，今天，直流12V电源输入接收器，一路向继电器供电，另一路经三端稳压器件稳压后，输出5V工作电压，作为无线接收部分和解码部分的电源。
平时，IC3的10到13脚输出低电平，所控制的4路继电器断开，当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC3解码后，在数据输出端输出相应的控制数据，由于本文介绍的是4路遥控开关，但每一路的工作情况完全一样，因此，在这里我们以其中的一路为例来进行说明。
以D0所接继电器为例，当发射的数据信号时：0001时，2272输出的数据也为0001，换言之就是IC3的10、11、12脚输出低电平，13脚输出高电平，这个高电平经R2向VT1提供基极电流，VT1饱和导通，继电器K1得电吸合，它所控制的电气设备工作，这样通过手上的遥控器的操作，完成了对电气设备的遥控控制，若选用的解码芯片为M型，则当遥控信号消失后，所有数据位全部输出为低电平，控制的四路继电器全部断开。
无线开关的原理

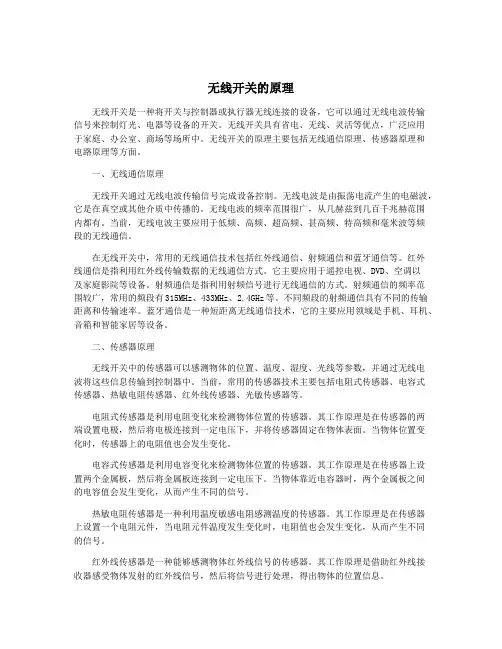

无线开关的原理无线开关是一种将开关与控制器或执行器无线连接的设备，它可以通过无线电波传输信号来控制灯光、电器等设备的开关。
无线开关具有省电、无线、灵活等优点，广泛应用于家庭、办公室、商场等场所中。
无线开关的原理主要包括无线通信原理、传感器原理和电路原理等方面。
一、无线通信原理无线开关通过无线电波传输信号完成设备控制。
无线电波是由振荡电流产生的电磁波，它是在真空或其他介质中传播的。
无线电波的频率范围很广，从几赫兹到几百千兆赫范围内都有。
当前，无线电波主要应用于低频、高频、超高频、甚高频、特高频和毫米波等频段的无线通信。
在无线开关中，常用的无线通信技术包括红外线通信、射频通信和蓝牙通信等。
红外线通信是指利用红外线传输数据的无线通信方式。
它主要应用于遥控电视、DVD、空调以及家庭影院等设备。
射频通信是指利用射频信号进行无线通信的方式。
射频通信的频率范围较广，常用的频段有315MHz、433MHz、2.4GHz等。
不同频段的射频通信具有不同的传输距离和传输速率。
蓝牙通信是一种短距离无线通信技术，它的主要应用领域是手机、耳机、音箱和智能家居等设备。
二、传感器原理无线开关中的传感器可以感测物体的位置、温度、湿度、光线等参数，并通过无线电波将这些信息传输到控制器中。
当前，常用的传感器技术主要包括电阻式传感器、电容式传感器、热敏电阻传感器、红外线传感器、光敏传感器等。
电阻式传感器是利用电阻变化来检测物体位置的传感器。
其工作原理是在传感器的两端设置电极，然后将电极连接到一定电压下，并将传感器固定在物体表面。
当物体位置变化时，传感器上的电阻值也会发生变化。
电容式传感器是利用电容变化来检测物体位置的传感器。
其工作原理是在传感器上设置两个金属板，然后将金属板连接到一定电压下。
当物体靠近电容器时，两个金属板之间的电容值会发生变化，从而产生不同的信号。
热敏电阻传感器是一种利用温度敏感电阻感测温度的传感器。
其工作原理是在传感器上设置一个电阻元件，当电阻元件温度发生变化时，电阻值也会发生变化，从而产生不同的信号。
无线遥控开关
编码解码芯片PT2262/PT2272芯片原理 PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。
应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。
地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
无线电电路
无线电遥控电路由无线电发射器与接收器两大部分组成，发射器按调制方法分类可以分为无调制式、调幅式、调频式和调相式等；接收器按接收方式来分，可以分为直接放大式、超再生式和超外差式等。
本文介绍无调制式与调幅式无线电遥控发射器，然后介绍无线电遥控接收器的单元电路。
(无线电遥控电路是利用无线电信号作为遥控指令来完成各种指定动作，按规定.业余频段有28.0～29.7MHz、50～54MHz、144～148MHz和420～448MHz等，频率愈高对器件的要求也就愈高，本文先介绍在28.0～29.7MHz范围内采用分立元件组成的无线电遥控单元电路)无线电遥控发射器图1是一个最简单的电感三点式无线电遥控发射器，振荡频率由L2与C2决定，L1、L2绕在同一个Φ8有磁芯的线圈管上，L2绕10匝，在第2匝抽头接三极管VT集电极，L1为5匝。
该电路为无调制式，按下按钮SB，电路即起振，天线就向空中辐射高频载波。
该电路发射功率仅几十毫瓦，遥控范围可达几十米。
VT为截止频率200MHz以上的超高频管.如9018、3DG12型等。
图2是基极接地的电容三点式振荡器，用它作为无线电遥控发射器，电路工作稳定，振荡频率可以做得较高，但电路输出功率略小，L2与L3为高频扼流线圈，可用Φ0.1漆包线在阻值1MΩ以上电阻上乱绕50匝，然后将两线头焊在电阻两引脚上即可，设置高频扼流线圈的目的可有效减小人手按动开关SB时所造成的人体感应现象，该电路也为无调制式。
图3是一个输出功率较大的推挽式无线电遥控发射器，输出功率可达几十至几百毫瓦，遥控距离可达数百至上千米，它也是无调制式，直接利用高频载波作为遥控指令，为使电路良好工作，要求VT1与VT2两只管子的特性尽可能一致。
L2可用Φ1漆包线间绕6匝，线圈直径12～15 mm，采用无骨架绕制，中心抽头至电源，线圈两端直接焊在瓷介微调电容器C2的两焊片上，L1用同号线绕2匝，间绕在L2之间。
图4是一个采用石英晶体稳频的无调制式无线电遥控发射器，电路特点是起振容易、频率稳定度高、结构简单等，B采用28.750MHz铝壳封装的石英晶体，上述各电路的发射天线均可采用晶体管收音机用的拉杆天线，长度在0.6～1.5m均可，长度不同的天线对发射距离略有影响，最佳长度为高频载波波长的1/4。
无线遥控开关说明书
无线遥控开关说明（一）、两路无线遥控开关接线图及遥控器说明
蓝线中间串上电灯和右边黑线接起来
白色中间串上电灯和右边黑线接起来
具体如上图所示
遥控器说明
A 键：控制灯1的亮灭，按一次灯亮，再按一次灯灭
B键：控制灯2的亮灭，按一次灯亮，再按一次灯灭
ON/OFF键：控制灯1，灯2同时亮灭，按一下两灯同时亮，再按一下两灯同时灭SLEEP键：在灯亮的情况下，按一下这个键，延时25秒左右的时间，灯灭
（二）、三路无线遥控开关接线图
注意事项：以上，请亲严格按照接线图接线，不可按自己的想法接线，因接线错误造成的产品损坏，卖家一律不承担维修、换货、退款的责任。
如在接线的过程中有不明白的地方，请拨打售后客服电话：152********。
PT2272无线遥控开关的工作原理及调试安装
PT2272无线遥控开关的工作原理及调试安装1.电路工作原理电路原理图见下图。
电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
220V交流市电接在进线端子上，经C1、R1、VD1—4组成的降压整流电路后，在CW1上形成24V左右的直流电压，为电路提供工作电源。
24V直流电压经R4降压后，在其CW3端输出稳定的5V工作电压。
作为无线接收模块和解码电路的工作电源。
平时，IC1的12脚输出低电平，VT1截止，当接收模块IC2收到遥控器发射的无线电编码信号后。
就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1解码后。
在数据输出端输出相应的控制数据，本文介绍的数据信息为有效时D1输出为高电平，这个高电平经R3输入到VT1基极，使其导通，继电器吸合，从而点亮电灯；当无线接收部分收到的数据信息经IC处理后输出到D1数据为0时，VT1截止，继电器关断，从而达到遥控控制电灯的目的。
根据电路原理图，设计的PCB板图见下图。
2．调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。
在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块IC2，为了方便调试。
R4可以先不焊。
应该强调说明的是，本电路中电源采用电容式降压，直接接入220V市电，可能使线路板带电。
故有条件的读者可用外接5V直流电源对无线接收部分进行调试。
插上IC1，将负极接于电路中的地，+5V接于CW3的正端，万用表直流电压档测量IC1第14脚电压，当按动遥控器时，每按一次，14脚电压应有明显的变化，否则就说明无线接收模块没有正常。
无线遥控开关电路图及原理
无线遥控开关电路图及原理随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。
>随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。
在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。
无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。
在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。
无线遥控开关-原理无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。
而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。
随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。
无线遥控开关-分类由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。
最新4路无线遥控开关电路图与工作原理1汇总
4路无线遥控开关电路图与工作原理14路无线遥控开关电路图与工作原理11、电路工作原理电路原理图见图1。
电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。
直流12V电源输入接收器，一路向继电器供电，另一路经三端稳压器件稳压后，输出5V工作电压，作为无线接收部分和解码部分的电源。
平时，IC3的10到13脚输出低电平，所控制的4路继电器断开，当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC3解码后，在数据输出端输出相应的控制数据，由于本文介绍的是4路遥控开关，但每一路的工作情况完全一样，因此，在这里我们以其中的一路为例来进行说明。
以D0所接继电器为例，当发射的数据信号时：0001时，2272输出的数据也为0001，换言之就是IC3的10、11、12脚输出低电平，13脚输出高电平，这个高电平经R2向VT1提供基极电流，VT1饱和导通，继电器K1得电吸合，它所控制的电气设备工作，这样通过手上的遥控器的操作，完成了对电气设备的遥控控制，若选用的解码芯片为M型，则当遥控信号消失后，所有数据位全部输出为低电平，控制的四路继电器全部断开。
图12、调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。
在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块SH9902。
接上12V直流电源，可以看到电源指示灯点亮，若不亮，查看发光二极管是否焊反。
为了帮助制作者快速检测电路的工作情况，我们提供几个点的电压测试，具体在线路板上的位置已在图2中用箭头进行标注。
第一点：测量输入电压用万用表负笔接输入电压的负极，在输入接线柱上标有“-”符号，正表笔测量图中最右边箭头处的电压，正常应为输入电压减去0.6V，若输入是12V，则测出的电压应为11.4V左右，若测出的电压为12V，同时发光二极管不亮，应仔细检查极性保护二极管D5，查看是否反焊或虚焊。
27MHZ无线电遥控器(10m)
27MHZ无线电遥控器(10m)图2-2是27MHZ发射机电路原理图，发射机的频率由晶振BC来决定。
由于晶体振荡器的频率稳定度不会低于1/1000000，这个指标对普通用途的遥控器来说已绰绰有余，所以该电路有较高的稳定度。
本电路晶振频率选用27.145MHZ，因为它不用倍频电路，故其图中电源开关即为调制器。
发射机的载波频率也为27.145MHZ。
图2-3是接收机电路原理图，VT1与其外围电路为超再生检波器，L1、C2为输入调谐回路，检波后的音频输出经过VT2、VT3两级低频放大后直接驱动继电器。
C14、C15为电源滤波电容。
为了方便制作，提高成功率，对元器件的选择要有足够的重视。
发射机电路中的元件用如下：高频谐振线圈L1用直径0.5mm漆包线在直5mm的骨架上分两层共绕9圈，在骨架空轴孔内插入直径3mm带螺纹的高频磁芯。
VT1为硅NPN高频小功率管，可用9018或C1815等三极管。
晶振型号采用JA型泛音晶体，立式、卧式均可，频点为27.145MHZ。
天线可用一根0.3~0.4m 长的钢丝或导线。
电源为一节9伏层叠电池。
其余元件如图所示。
接收机电路元件：谐振线圈（电感）L1制作方法同发射机L1，L2为高频阻流线圈，可用色码电感，电感量为22~25uH。
VT1用9018三极管，VT2、VT3用9013三极管，ß同发射机9018一样，应选ß>=200。
继电器型号：JRX-13F,电压6V（DC）。
其余元件如图所示。
调试较为简单，介绍如下：1、发射机发射机焊接后，接好天线，检查无误后接通电源。
如果手头有一台频率计，将频率计满量程档位打至大于30MHZ，并把两根测试夹头夹在一起，形成一个感应测试回路环。
靠近发射机天线（约10~20cm）这是频率计应有数字跳变，并相对稳定。
如果指示数字不是27.145MHZ，可用无感螺丝刀仔细调节电感线圈中的磁芯，直到准确显示在27.14500MHZ频率上。
遥控电扇电原理图
双向可控硅MAC97A6的电路应用MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电风扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。
这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通电扇改装为具有多功能的高档电扇，很适宜无线电爱好者制作与改装。
这种新型IC的主要特点是：（1）集开关、定时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；（2）省掉了体积较大的机械定时器和调速器，采用轻触式开关和电脑控制脉冲触发，因而无机械磨损，使用寿命长；（3）各种动作电脑程序具备相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；（4）适合开发或改造成多路家电的定时控制等。
RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。
其外形、引出脚排列及各脚功能如图1所示。
工作原理典型应用电路如图2所示（[url=/ad/ykkz/fsdlkz.rar]点击下载原理图[/url] ）。
市电220V 由C1、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。
在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电风扇不转。
若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，分别触发双向晶闸管VS1－VS3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，并且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电风扇即按连续风（常风）、阵风（模拟自然风）、连续风……的方式循环改变其工作状态，在连续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动定时时间选择键SB2，定时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种定时时间，共有0.5、l、2、4小时和不定时5种工作方式供选择。
多路无线遥控开关原理
多路无线遥控开关原理随着科技的不断发展，人们对于家居智能化的需求越来越高。
而多路无线遥控开关作为智能家居的重要组成部分，其原理与应用备受关注。
多路无线遥控开关，顾名思义，是一种可以通过无线信号远程控制多个开关的装置。
它通过与智能家居中心或者智能手机等设备连接，实现对不同设备的遥控操作。
多路无线遥控开关的原理主要包括无线信号传输、数据解码和设备控制三个方面。
无线信号传输是多路无线遥控开关实现远程控制的基础。
无线信号一般采用无线电波进行传输，而无线电波是一种电磁波，在空气中传播。
多路无线遥控开关通过内置的无线模块将控制信号转化为无线电波，并通过天线发射出去。
接收端的设备通过天线接收到无线电波，并将其转化为电信号，以供后续的处理和解码。
数据解码是多路无线遥控开关实现对设备控制的关键环节。
在信号传输过程中，无线电波携带了控制设备的指令数据。
接收端的设备需要对接收到的无线电波进行解码，将其中的指令数据提取出来。
解码的过程一般采用数字信号处理技术，通过对信号进行采样、滤波、放大等处理，将其转化为原始的数字信号。
然后，再通过解码算法对数字信号进行解码，提取出控制指令数据。
设备控制是多路无线遥控开关实现功能的核心。
解码得到的控制指令数据经过处理后，可以对相应的设备进行控制。
控制的方式可以是通过电信号控制继电器或开关，也可以是通过无线信号控制设备的无线模块。
无论是控制灯光、电视、空调还是其他家居设备，多路无线遥控开关都可以实现对其的远程控制。
多路无线遥控开关的应用非常广泛。
在家庭中，可以通过多路无线遥控开关实现对灯光、窗帘、门窗、音响等设备的集中控制，提高生活的便利性和舒适度。
在办公场所，多路无线遥控开关可以实现对电脑、投影仪、空调等设备的集中控制，提升工作效率。
在公共场所，多路无线遥控开关可以实现对照明、空调、安防等设备的集中控制，提供更好的环境和服务。
多路无线遥控开关通过无线信号传输、数据解码和设备控制实现了对多个设备的远程控制。
遥控断电开关原理
遥控断电开关原理遥控断电开关是一种可以通过无线信号控制电路断开或接通的装置。
它可以通过遥控器实现远程控制，方便实用，广泛应用于家庭、办公场所等。
下面我将详细介绍遥控断电开关的原理及其作用。
遥控断电开关的原理主要是利用无线技术和电路控制相结合。
首先，遥控断电开关通过遥控器发出无线信号，信号经过传输装置传输到断电开关的接收模块。
接收模块接收到信号后，经过解码处理，将信号转化为电信号，并通过开关控制装置实现断电开关的开启或关闭。
具体来说，遥控断电开关的内部结构包括遥控器、传输装置、接收模块和开关控制装置。
遥控器是用来发出控制信号的设备，它通常由按钮、电池和无线发射装置组成。
当用户按下遥控器上的按钮时，无线发射装置就会产生一定频率的无线信号，并将其传输到接收模块。
传输装置是将遥控器的信号传输到接收模块的设备。
它通常采用无线传输技术，如红外线、射频等。
无线信号在传输过程中会有一定的损耗，因此传输装置需要确保信号的传输距离和信号的质量。
一般来说，传输装置需要与遥控器和接收模块进行相应的配对，以确保信号的安全和有效传输。
接收模块是遥控断电开关的核心部件，它通常由天线、解码器和控制电路组成。
当接收模块接收到遥控器发出的信号时，天线会将信号转化为电信号，然后通过解码器将其转化为数字信号。
解码器通过解码处理，将数字信号转化为控制信号，并将其传输给控制电路。
控制电路会根据接收到的控制信号，控制断电开关的开启或关闭。
开关控制装置是遥控断电开关实现断电功能的关键部分。
它通常由电磁继电器、开关芯片等组成。
在接收模块接收到控制信号后，开关控制装置会根据信号的不同判断断电开关应该处于开启还是关闭状态。
当控制信号表示需要断开电路时，开关控制装置会驱动电磁继电器动作，使开关断开电路；当控制信号表示需要接通电路时，开关控制装置则会使电磁继电器复位，使开关闭合电路。
总的来说，遥控断电开关通过遥控器发出无线信号，信号经过传输装置传输到接收模块后，经过解码处理转化为电信号，控制电路再根据信号驱动开关控制装置，实现断电开关的远程控制。
wifi控制开关工作原理
wifi控制开关工作原理
WIFI控制开关的工作原理是将WIFI模块嵌入到家用墙壁开关插座中，实现串口数据到无线数据的转换。
用户可以通过手机端配置的APP操作平台，
根据操作说明配置对应的开关插座和应用场景，从而实现通过手机直接控制开关。
在WIFI控制开关中，包含电源处理部分、信号控制部分、输入信号部分和
输出信号部分等模块。
其中，电源处理部分负责将交流电转换成各路信号或控制模块所需的直流电；信号控制部分类似于电脑的CPU，接收处理各种
输入信号，形成输出；输入信号部分包括各种输入信号，如WIFI信号、触
摸信号、按键信号等；输出信号部分用以控制用电器的运行，一般是由继电器或可控硅组成。
当用户通过手机发出指令时，指令通过WIFI信号传输到WIFI控制开关装
置上，开关装置的接收模块接收到指令后，将其传输给解码模块进行解码。
解码模块将解码后的信号传递给开关动作模块，根据接收到的信号来控制开关的状态，即打开或关闭。
开关动作模块会将相应的动作通过电源模块传输到实际的开关装置上，实现对开关的控制。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线遥控开关电路图及原理
随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。
>
随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。
在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。
无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。
在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。
无线遥控开关-原理
无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。
而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。
随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。
无线遥控开关-分类
由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。
无线遥控开关-组成
日常比较常用的无线遥控开关由发射和接收两个部分组成，其无线遥控开关的原理也按照发射和接受来分析。
发射部分即遥控器与发射模块，遥控器是作为一个整机来独立使用，对外引出有接线桩头，遥控模块被当作一个元件来使用，接收部分即超外差与超再生接收方式，超再生解调电路它实际上是工作在间歇振荡状态下的再生检波电路。
