建筑结构设计：完整的结构计算书应含概哪些内容？
建筑结构设计：完整的结构计算书应含概哪些内容？（1）用电算程序计算时，应注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过有效审定（或鉴定），电算结果应经分析认可。
（2）混凝土结构电算计算书应包括：总体信息输入，结构简图，荷载简图，配筋简图，墙，柱底部截面内力简图及D+L计算结果简图，楼层侧向刚度比，重力二阶效应验算，结构整体稳定验算，楼层受剪承载力比，周期及周期比，地震作用振型，楼层地震剪力系数，框架-剪力墙结构及框架-筒体结构框架部分承受的地震倾覆力矩比，地震有效质量系数，总地震剪力，楼层位移及位移比，墙、柱轴压比，框架柱的计算长度系数及超筋超限信息等。
（3）建筑装修荷载等电算程序无法完成的荷载计算书。
大跨度梁、板构件挠度及裂缝大宽度计算书，电算程序无法完成的某些受力构件的计算书。
补充构件计算书时，应提供构件平面布置简图和计算简图，并注明计算图表或不常用公式的来源。
（4）地基承载力计算、地基变形计算（规范有要求时）、基础计算（包括抗弯、抗剪抗冲切计算、人防结构计算、规范要求的抗震验算及必要时的抗浮验算）。
（5）复杂结构（包括带转换层的结构、带加强层的结构、错层结构、多塔结构、连体结构及中大型影剧院、体育场馆等）应提供不少于2个不同力学模型程序的计算书。
（6）特别不规则的建筑、甲类建筑、《抗震规范》GB50011中所列高度范围的高层建筑，应补充时程分析的计算书。
《抗震规范》所列的结构应进行罕遇地震作用下的弹塑性变形验算。
（7）高层建筑中的转换层、加强层、连体结构的连接体等，宜补充结构局部的有限元分析计算书。
（8）所有的结构计算书均应校审，并由设计、校对、审核人在计算书封面上签字。
所有计算书均应装订成册。
结构计算书经典
结构计算书经典-CAL-FENGHAI.-(YICAI)-Company One1结构计算书1 设计资料（1）工程名称：濮阳市某中学办公楼。
（2）结构形式：现浇钢筋混凝土框架结构，柱网尺寸为7.2m×6m。
（3）工程概况：建筑层数5层，层高3.6m，室内外高差450mm，女儿墙高600mm，建筑高度18.45m，建筑面积3342.8m2。
（4）基本风压： kN/ m2，地面粗糙度为C类。
（5）基本雪压： kN/ m2。
（6）抗震设防烈度：七度设防。
（7）材料选用：钢筋：梁、柱中的纵向钢筋采用HRB335，板中钢筋和箍筋采用HPB235；基础中除分布钢筋和箍筋采用HPB235外，其余钢筋采用HRB335。
混凝土：采用C30混凝土；墙体：采用加气混凝土砌块，重度γ= kN/m3 ；窗：铝合金窗，γ= kN/m3 ；（8）墙体厚度：医务室和卫生间的隔墙厚150mm，其余墙厚为250mm。
结构平面布置图如图1所示。
图1 结构平面布置图2 梁、柱截面尺寸估算梁截面尺寸估算框架梁截面高度11(~)1612h l =，截面宽度11(~)32b h =，本结构中取：纵向框架梁： b=250mm h=600mm 横向AB 、CD 跨框架梁： b=250mm h=500mm 横向BC 跨框架梁： b=250mm h=400mm 次梁： b=250mm h=500mm柱截面尺寸估算框架柱的截面尺寸11~1218c i b H ⎛⎫= ⎪⎝⎭，()12c c h b =，i H 为第i 层层高。
本结构中层高为3.6m ，故c b =（200~300）mm 。
框架柱截面尺寸还应根据公式[]c cNA f μ≥N 估算。
式中：()1.1 1.2v N N =，v N =负荷面积×（12~14） kN/ m 2×层数，[]μN 为轴压比，可根据规范查出。
仅估算底层柱。
本结构中，边柱和中柱负荷面积分别为（⨯）m 2 ，（⨯）m 2，层数为5层；该框架结构抗震设防烈度为七度，建筑高度18.45m<30m ，因此为三级抗震，其轴压比限值[]μN =。
潍坊市某办公楼结构设计-计算书 【可提供完整设计图纸】
摘要本文主要介绍了潍坊市高新区某办公楼的设计,此次设计使我进一步掌握了建筑和结构设计的过程、方法和步骤。
本设计主要包括建筑设计和结构设计两部分。
建筑设计,包括各种平面图标准层设计、立面设计、剖面设计。
结构设计,以框架结构设计为主,包括：结构选型,梁、柱、墙等构件尺寸的确定,重力荷载计算、横向水平作用下框架结构的内力和侧移计算、纵向地震作用计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、基础设计、楼梯设计。
其中,基础设计又包括基础选型、基础平面布置、地基计算等。
通过这次对框架结构的设计，进一步深入了解结构设计的全过程，为将来工作打下坚实基础。
关键词：办公楼设计；框架结构；梁板柱；楼梯；基础ABSTRACTThis paper mainly introduces the design of an office building in Weifang. This design makes me to further understand the architectural and structural design process, basic methods and steps.This design mainly includes the architectural design and structural design. The architectural design includes the plane fixed position drawing design,the plane drawing design and sign to face the design, section design. The structure design, the mission of the frame structural design mainly have: the type selection ,the size of beams、pillars、walls etc., the gravity load calculation, the calculation of internal force and lateral moving in the function of the horizontal force, lengthways earthquake function calculation, the internal force analysis of the crosswise frame in the function of the horizontal earthquakes, the internal force analysis of the crosswise frame in the function of the vertical load and also includes the dint combine、section design、foundation design、staircase design. Foundation design also concludes footing layout selection, footing plane disposition, and foundation calculation.This time through the design of the frame structure , I‟m further understanding the whole process of structure design, and lay a solid foundation for my future work .Key words: Office-building ;Frame structure ; Beam board column ；Stairs；Foundation目录1 引言 (1)2 设计任务及基本要求 (2)2.1 设计原始资料 (2)2.2 建筑设计要求 (2)2.3 结构设计要求 (3)2.4 结构计算书要求 (4)3 建筑设计说明 (5)3.1 建筑平面设计 (5)3.2 剖面设计 (6)3.3 立面设计 (7)4 结构设计说明 (8)4.1 结构方案的选择 (8)4.2 结构布置 (8)4.3 初估截面尺寸 (8)5 结构设计计算 (11)5.1 框架计算简图 (11)5.2 荷载计算 (12)5.3 水平地震作用计算及内力分析 (16)5.4 竖向荷载作用下框架结构的内力分析 (21)5.5 内力组合 (34)5.6 梁、柱截面设计 (42)5.7 板的设计及配筋 (53)5.8 基础设计 (55)5.9 楼梯设计 (58)附录 (62)参考文献 (63)致谢 (64)1 引言毕业设计是大学本科教育培养目标实现的重要步骤,是毕业前的综合学习阶段,是深化、拓宽、综合教学成果的重要过程,是对大学期间所学专业知识的全面总结。
01结构计算书

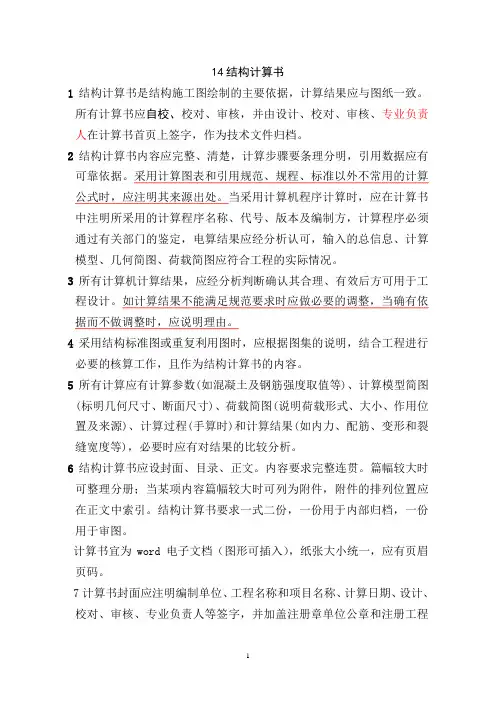

14结构计算书1结构计算书是结构施工图绘制的主要依据，计算结果应与图纸一致。
所有计算书应自校、校对、审核，并由设计、校对、审核、专业负责人在计算书首页上签字，作为技术文件归档。
2结构计算书内容应完整、清楚，计算步骤要条理分明，引用数据应有可靠依据。
采用计算图表和引用规范、规程、标准以外不常用的计算公式时，应注明其来源出处。
当采用计算机程序计算时，应在计算书中注明所采用的计算程序名称、代号、版本及编制方，计算程序必须通过有关部门的鉴定，电算结果应经分析认可，输入的总信息、计算模型、几何简图、荷载简图应符合工程的实际情况。
3所有计算机计算结果，应经分析判断确认其合理、有效后方可用于工程设计。
如计算结果不能满足规范要求时应做必要的调整，当确有依据而不做调整时，应说明理由。
4采用结构标准图或重复利用图时，应根据图集的说明，结合工程进行必要的核算工作，且作为结构计算书的内容。
5所有计算应有计算参数(如混凝土及钢筋强度取值等)、计算模型简图(标明几何尺寸、断面尺寸)、荷载简图(说明荷载形式、大小、作用位置及来源)、计算过程(手算时)和计算结果(如内力、配筋、变形和裂缝宽度等)，必要时应有对结果的比较分析。
6结构计算书应设封面、目录、正文。
内容要求完整连贯。
篇幅较大时可整理分册；当某项内容篇幅较大时可列为附件，附件的排列位置应在正文中索引。
结构计算书要求一式二份，一份用于内部归档，一份用于审图。
计算书宜为word电子文档（图形可插入），纸张大小统一，应有页眉页码。
7计算书封面应注明编制单位、工程名称和项目名称、计算日期、设计、校对、审核、专业负责人等签字，并加盖注册章单位公章和注册工程师章。
8结构设计计算书目录应与正文内容、附件相对应。
9计算书的正文内容应包括以下项目：1结构设计基本情况；2 荷载计算；3 包括抗震和抗风在内的整体计算；4复杂工程所需补充的其他整体计算结果，如罕遇地震作用下弹塑性静、动力分析计算结果；5地基承载力验算、基础承载力和配筋计算，需要时地基变形验算；6构件和节点计算；7其他特殊计算，如抗浮验算、稳定性验算等；8委托其他设计方所做的补充计算文件。
结构(桁架)模型设计计算书
唐山学院土木工程系结构（桁架）模型设计计算书专业：土木工程组长姓名：袁广涛4070408113成员姓名：赵菲4070408203张嶔峰4070408244王娟4070408204指导教师：马卫华2009年4月29日目录1．设计任务书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 2．结构计算书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙32.1设计说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙32.2结构选型及内力分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙42.2.1材料性能分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙42.2.2构件力学性能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙42.2.3结构模型体系选择及内力分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4（1）模型一∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5（2）模型二∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙62.3杆件选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙82.4承载力估算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙82.5空间作用的影响∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙83. 加载实验∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙84. 参考文献∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙81. 设计任务书：1.1.参赛要求(1)各参赛队应独立设计、制作模型并完成加载试验，每位参赛者只允许参加一个队。
建筑结构设计计算书(书库设计)
目录设计资料 (1)楼盖平面布置 (2)板的设计 (3)次梁的设计 (6)主梁的设计 (9)楼梯设计 (15)雨篷设计 (19)设计资料1．建设地点：烟台市区2．楼面做法：水磨石地面、钢筋混凝土现浇板，20mm 石灰砂浆抹底。
3．层高：4.5m ；门：宽×高＝3300mm ×3000mm ；楼梯位置见图，楼梯尺寸自定。
4．墙体为370mm 砖砌体,柱截面尺寸为400mm ×400mm 5．雨棚悬挑长度为1200。
6．使用用途为书库。
活荷载：板/次梁/主梁 5.0/5.0/5.0 L1×L2=7200mm ×6900mm 混凝土强度等级C30 钢筋品种：板，HPB300;梁，HRB500。
72007200720072007200690069006900楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。
主梁的跨度为6.9m ，次梁的跨度为7.2m ，主梁每跨内布置两根次梁，板的跨度为2.3m ，L02/L01=7.2/2.3=3.13>3,因此按单向板设计。
(1)按高跨比条件，要求板厚h ≥2300/40=57.5,对民用建筑的楼盖板要求h ≥60取h=80mm 。
(2)次梁截面高度应满mm l l h )600~400(12/7200~18/720012/~18/00===。
考虑到楼面可变荷载比较大，取mm h 500=。
截面宽度满足b=h/3～h/2=500/3～500/2=167～250,则取为mm b 200=。
(3)主梁的截面高度应mm l l h )690~460(10/6900~15/690010/~15/00===，取mm h 600=。
截面宽度取)(mm h h b 300~2002600~36002/~3===，则取为250b mm =。
板的设计荷载板的永久荷载标准值：水磨石面层 2/65.0m KNmm 80钢筋混凝土板 2/22508.0m KN =⨯mm 20石灰砂浆 2/34.01702.0m KN =⨯小计 2/99.2m KN板的可变荷载标准值： 2/0.5m KN 取纵向的1m 的板带计算，则恒荷载 2.991 2.99/g KN m =⨯= 活荷载 5.015/q KN m =⨯=组合一 1.2 1.4 1.2 2.99 1.4510.588/g q KN m +=⨯+⨯=组合二 1.35 1.40.9 1.35 2.99 1.450.910.3365/g q KN m +⨯=⨯+⨯⨯= 荷载总设计值取10.6/KN m1. 计算简图次梁截面为mm mm 500002⨯，现浇板在墙上的支承长度不小于100mm,取板在墙上的支承长度为mm 120。
结构计算书封面
摘要本次毕业设计题目为全城华庭C2公寓设计。
总建筑面积约为37002m，采用框架承重结构，主体结构层数为6层，层高均为3m。
抗震设防烈度为6度。
本毕业设计主要完成下列内容：一、建筑设计阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式、建筑平面、剖面及立面设计。
二、结构计算阶段：包括竖向荷载作用下的框架计算和水平地震荷载作用下内力计算，内力组合：考虑地震荷载作用下的梁、柱最不利内力组合，梁柱配筋，楼板计算，楼梯计算,基础计算等。
三、施工图设计阶段：根据上述计算结果来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。
本次设计共完成建筑图纸8张，结构图纸张。
此设计选用常用的框架结构形式，通过本次毕业设计使我对所学的专业知识能够有机的结合起来，达到融会贯通；同时还对框架结构的荷载传递路径，内力计算、组合以及构件截面配筋，楼梯、基础等设计进行了系统研究和掌握，为以后参加工作，更好的运用所学的知识提供了很大的帮助。
关键词：框架；结构设计；内力组合；配筋计算ABSTRACTThis thesis is aimed at the design of buildings in theQuan Cheng Hua Ting residential district in Heng yang. . The total building area is about 3700sq.m. It adopts frame structure and the main structure has 6 floors with the storey height of 3m. The seismic intensity is 6 degrees.First, architectural design stage: According to building importance,the seismic fortification intensity of building location, geological prospecting works report, the type of construction sites and construction of the high and low-rise building to determine the structure、construction plane、elevation profiles and design;Second, structure computation stage: Including the vertical load calculation under the framework and level of internal forces under earthquake load calculation,combination of internal forces: Consider the role of earthquake load beams, columns most disadvantaged combination of internal forces, reinforced beams, calculation of the floor、stairs、basis and so on.Third, construction drawing design stage: Based on the above calculation results to determine the final component layout and components as well as reinforcement in accordance with the requirements of standardized components to determine the structure of the structural measures.The design of a total of 8 completed construction drawings, structural drawings .This design selects the commonly used portal frame construction form, enables me to the specialized knowledge which through this graduation project studies the organic union, to comprehensively; At the same time also on the framework of load transfer path, internal force calculation、combination and reinforced cross-section. Have study and master the system on staircases, the basis of design and so on. For the future to work better by the use of the knowledge acquired to provide a lot of help.Keywords :Frames; Structural design; Combine inside the dint; Reinforcement calculation参考文献[1] GB 50009—2001，建筑结构荷载规范[S]. 北京：中国建筑工业出版社，2001[2] GB 50010—2002混凝土结构设计规范[S]. 北京：中国建筑工业出版社，2002[3] GB 50011—2001，建筑抗震设计规范[S]. 北京：中国建筑工业出版社，2001[4] GB 50223—2004，建筑抗震设防分类标准GB 50223—2004[S].北京：中国建筑工业出版社，2004[5] GB 50007—2002建筑地基基础设计规范[S].北京：中国建筑工业出版社，2002[6] GB 50025—2004湿陷性黄土地区建筑规范[S].北京：中国建筑工业出版社，2004[7] 03G329—1建筑物抗震构造详图[C].北京：中国建筑标准设计研究院出版，2003[8] GB/T50105—2001建筑结构制图标准[S].北京：中国计划出版社，2002[9] 中国有色工程设计研究总院.混凝土结构构造手册.［Ｍ］.北京：中国建筑工业出版社.2003[10] 梁兴文、王社良、李晓文等编著. 混凝土结构设计原理.［Ｍ］.北京：科学出版社，2003[11] 梁兴文、史庆轩编著. 混凝土结构设计.［Ｍ］.北京：科学出版社，2004[12] 梁兴文、史庆轩主编. 土木工程专业毕业设计指导.［Ｍ］.北京：科学出版社，2003致谢在此，我要特别感谢在我几个月的毕业设计过程中给予了我辛勤指导的导师陈高老师以及其他几位老师。
结构送审计算书要求
1、PKPM中SATWE第四项（分析结果图形和文本显示）选择中文本文件输出选择中的前三个文件，放在一起做成一个文本文档。
2、PKPM中SATWE第一项（接PM生成SATWE数据）中图形检查里面的1、各层平面简图3、PKPM中PMCAD的第二项（平面荷载显示校核）4、PKPM中SATWE第四项（分析结果图形和文本显示）选择图形文件输出的第二项（混凝土构件及钢构件演算简图）5、PKPM中PMCAD的第三项（画结构平面图）里面的板的配筋面积图还有就是一些小软件算的比如楼梯计算、基础计算的计算书。
2、计算书应包括封面、荷载清理、电算结果(总信息、位移输出文件、周期地震力和振型输出文件)、基础计算书、荷载简图、竖向构件和梁计算书（梁柱截面、梁柱配筋简图、边缘构件计算结果、梁剪力包络图）、板计算书（板厚、板配筋）、楼梯计算书、地下室挡墙计算书等。
还有就是一些小软件算的比如小型构件计算书。
3、关于施工图审查中送审结构计算书的注意事项1、结构计算书应有封面，注明设计单位、工程名称、所采用程序的名称、版本、计算日期、设计、校对、专业负责人等签字，并加盖单位公章。
2、大型复杂工程的结构计算书应有目录。
3、砼结构计算书应包含以下内容：（1）结构总信息文件；（2）质量、风力、各层刚度和刚度比文件；（3）周期、振型、地震力、剪重比和位移输出文件；（4）薄弱层计算文件；（5）结构平面及几何数据图；（6）荷载(板载、梁、墙载)图；（7）板配筋计算量图；（8）梁、柱、墙配筋量图；（9）轴压比图；（10）底层最大轴力标准组合图、基本组合图；（11）基础计算文件。
4、砖混结构计算书应包含以下内容：（1）总信息；（2）荷载图(板载、梁载)；（3）板配筋计算量图；（4）墙体抗震承载力图；（5）墙体受压承载力图；（6）墙体局部承压承载力图；（7）底层轴力标准组合图，基本组合图；（8）基础计算文件。
5、轻型钢结构计算书应包含以下内容：（1）总信息文件、计算结果文件；（2）结构计算简图、荷载图、内力图、应力图及挠度图；（3）钢结构连接计算书；（4）檩条、柱间支撑、墙梁、吊车梁、牛腿计算书；（5）基础计算书(包括柱脚)。
结构计算书目录标准版
上部结构计算书目录
一、荷载统计
二、结构设计总信息(wmass)、周期(Wzq)、位移(Wdisp) 、0.2Vq
调整信息(Wv0.2q)
三、各层平面简图
四、各层荷载简图
五、各层板计算简图（配筋、裂缝、挠度）
六、各层构件配筋简图（配筋、裂缝、挠度）
七、轴压比
八、楼梯计算书
九、坡道计算书
十、特殊构件计算书
基础计算书目录
一、单桩竖向承载力计算书
二、单桩水平承载力计算书
三、抗拔桩连接计算书
四、底层柱、墙最大内力组合简图
五、基础设计参数输出
六、重心校核验算结果
七、抗浮验算结果
八、桩竖向承载力验算结果
九、桩水平承载力验算结果
十、冲切验算结果
十一、剪切、局压验算结果
十二、底板配筋计算结果
十三、沉降计算结果
十四、挡土墙计算书。
结构建模计算书模板
1 结构设计说明（一级标题，黑体三号）（个人完成，不得雷同）1.1 作品名称（二级标题，黑体四号）一线天（正文字体宋体小四，行距1.5倍行距）1.2 模型简介（含创意来源、作品寓意、结构形式、结构布置）1.3 方案特点（正文字体宋体小四，行距1.5倍行距）1.4 应用前景（正文字体宋体小四，行距1.5倍行距）2 结构方案图（新起1页）2.1 结构三维图（电脑绘图）2.2 结构正立面图2.3 结构侧立面图2.4 结构俯视图2.5 结构实物图（斜上方45度拍摄，背景为浅色，要求能够看到每根杆件的相对位置，如下图。
）2.6 构件汇总表（表中的杆件编号，只需而且必须在2.1-2.4中的某一图中标明一次。
）表1 桁架杆件表（表名、表中内容居中，宋体五号，行距1.5倍行距）柱编号构件长度/mm 制作长度/mm 截面尺寸/mm 卷纸层数数量FG－1 70.71 90 10 4 4 FG－2 150.68 170 10 4 4 FG－3 150.17 170 10 4 4 FG－4 64.29 85 10 4 4 FG－5 57.14 80 10 4 4 FG－6 50 70 10 4 4 FG－7 42.86 60 10 4 4 FG－8 100 120 10 5 2表2 梁构件表梁编号构件长度/mm 制作长度/mm 截面尺寸/mm 卷纸层数数量TL－1*700 760 10 4 2 TL－2 100 150 10 2 2 XL－1 316.23 390 10 6 4表3 支撑构件表3 结构计算书（新起1页）（个人完成，不得雷同）3.1 结构计算模型（正文字体宋体小四，行距1.5倍行距）3.2 结构静荷载承载力验算（正文字体宋体小四，行距1.5倍行距）3.3 结构位移计算（正文字体宋体小四，行距1.5倍行距）4 模型破坏分析（新起1页）分析制作的模型在加载过程中是否达到预期值，对最终破坏的原因进行分析（可从设计和制作两个方面考虑）附录（相关照片）（模型照片1张，制作过程照片2-3张，组员与模型合影1张，加载照片1张）。
施工图审查结构计算书内容要求
施工图审查结构计算书内容要求
一、需打印存档的内容：
1、计算书应校核，并由校对、审核在计算书封面上签字、盖章。
2、注明所采用的计算程序名称、代号、版本及编制单位。
3、结构分析的主要参数。
4、主要楼层的荷载平面图、构件平面布置简图和计算简图。
5、砌体结构的抗震计算结果。
6、混凝土结构计算主要控制性结果：质量参与系数、周期比、位移比、剪重比、
刚重比、承载力比、倾覆力矩计算结果等。
7、厂房刚架（排架）计算模型简图、荷载简图、内力计算结果简图。
8、应注明：“其它计算书内容光盘电子版”。
二、完整的计算书电子版刻光盘存档，内容如下：
1、结构计算书内容完整、清楚，计算步骤要条理分明，引用数据有可靠依据；
采用图表及不常用的计算公式，应注明其来源出处；
构件编号、计算结果应与图纸一致。
2、采用手算的计算书，应给构件平面布置简图和计算简图、荷载取值的计算或
说明。
3、采用计算机程序计算时，应在计算书中注明所采用的计算程序名称、代号、
版本及编制单位，计算程序必须经过有效审定（或鉴定），电算结果应经分析认可。
4、结构电算的计算模型。
5、结构电算的总体输入信息、几何简图、荷载简图、计算输出结果。
6、基础、挡土墙、抗浮设计等计算简图及计算结果。
7、采用结构标准图或重复利用图图，应根据图集说明，结合工程进行必要的校
核工作，且应作为计算书的内容。
毕业设计办公楼设计结构计算书(专业完整模板)
2.3构件自重………………………………………………………………………11
2.4柱轴压比估算…………………………………………………………………13
3、框架柱抗侧移计算…………………………………………………………13
3.1框架梁柱线刚度计算…………………………………………………………13
1、结构方案选取…………………………………………………………………5
2、楼梯方案的选择………………………………………………………………6
3、建筑材料的选择………………………………………………………………6
4、基础形式选取…………………………………………………………………6
5、结构布置计算…………………………………………………………………6
梁式楼梯由踏步板、斜梁、平台板和平台梁组成。踏步板支承与两端的斜梁上，斜梁可设在踏步下面，也可设在踏步上面。根据梯段宽度大小，梁式楼梯的梯段可采用双梁式，也可采用单梁式。一般当梯段水平投影跨度大于3.5ｍ时，用梁式楼梯。
结构中的楼梯采用板式楼梯。若采用梁式楼梯，支模困难，施工难度较大。采用梁式楼梯所带来的经济优势主要是钢筋用量较省，采用的楼梯板较薄，混凝土用量也较少，会被人工费抵消。
7.4休息平台梁计算………………………………………………………………67
8、板的设计……………………………………………………………………70
8.1设计资料………………………………………………………………………70
8.2弯矩计算………………………………………………………………………70
8.3配筋计算………………………………………………………………………73
结构荷载计算封面
结构荷载计算封面目录第一册：结构计算书一、工程概况二、荷载计算第二册：上部结构计算书一、电算结果输出:1.1 结构设计信息 (WMASS.OUT)1.2 周期振型地震力 (WZQ.OUT)1.3 结构位移 (WDISP.OUT)1.4 超配筋信息 (WGCPJ.OUT)二、各层结构平面简图三、各层荷载标准值图四、板配筋计算、各层板裂缝五、各层柱纵筋、箍筋配筋图、墙柱轴压比、边缘构件简图六、各层梁纵筋、箍筋配筋图七、各层梁裂缝，梁挠度八、楼梯计算书工程概况一、简介本工程位于晋江市磁灶镇沈海高速路西北侧。
主体结构5F；采用框架结构，SATWE(2011.9)程序计算，采用振型叠加法的总刚分析法。
抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组为第二组。
本场地为II类场地，特征周期值为0.40s，周期折减系数0.80，基础采用独立基础。
二、设计依据：1.工程地质勘察报告：福建省泉州市水电工程勘察院提供的(2015年03月)《福建省中辉景业纸品有限公司通用厂房岩土工程勘察报告》2.自然条件:基本风压0.75kN/m2地面粗糙度类别B风载体型系数 1.3抗震设防烈度7.0度(设计地震分组为第1组，设计地震加速度为0.15g，特征周期0.40s)框架抗震等级三级场地类别II类建筑结构安全等级二级地基基础设计等级丙级3．国家现行的有关标准及规范:<<建筑结构荷载规范>> （GB 50009-2012）<<建筑地基基础设计规范>>（GB 50007-2011）<<建筑抗震设计规范>> （GB 50011-2010）<<混凝土结构设计规范>> （GB 50010-2011）<<砌体结构设计规范>> （GB 50003-2012）<<建筑桩基技术规范>> （JGJ 94-2008）荷载计算1．楼面荷载：恒载标准值：面层： 1.0kN/m2板厚100： 2.6kN/m2抹灰（吊顶）：0.40kN/m2总计： 4.0kN/m2（取4.0kN/m2）*pkpm程序计算时采用自动计算板重量，恒载输入1.4kN/m2 活载标准值:楼面： 5.0kN/m2卫生间： 2.5kN/m2楼梯： 3.5kN/m2上人屋面： 2.0kN/m2不上人屋面： 0.7kN/m22．不上人屋面荷载：恒载标准值：铺块材（300X300X25）：0.5kN/m225厚粗砂垫层：0.5kN/m2干铺无纺聚酯纤维布一层：0.05kN/m2挤塑聚苯乙烯泡沫塑料板：0.1kN/m2卷材防水层：0.3kN/m21:3水泥焦渣（最薄处30）14x(0.03+8.0/2x2%) =1.54kN/m2120厚板： 3.12kN/m2粉底：0.40kN/m2总计： 6.51kN/m2*pkpm程序计算时采用自动计算板重量，恒载输入3.4kN/m2 3．上人屋面荷载：（结构找坡）恒载标准值：铺块材（300X300X25）：0.5kN/m225厚粗砂垫层：0.5kN/m2干铺无纺聚酯纤维布一层：0.05kN/m2挤塑聚苯乙烯泡沫塑料板：0.1kN/m2卷材防水层：0.3kN/m2120厚板： 3.12kN/m2粉底：0.40kN/m2总计： 4.97kN/m2*pkpm程序计算时采用自动计算板重量，恒载输入2.0kN/m2 4．露台荷载：恒载标准值：铺块材（300X300X25）：0.5kN/m225厚粗砂垫层：0.5kN/m2干铺无纺聚酯纤维布一层：0.05kN/m2挤塑聚苯乙烯泡沫塑料板：0.1kN/m2卷材防水层：0.3kN/m21:3水泥焦渣（最薄处30）14x(0.03+2.2/2x2%) = 0.50kN/m2100厚板： 2.6kN/m2粉底：0.40kN/m2总计： 4.95kN/m2*pkpm程序计算时采用自动计算板重量，恒载输入2.4kN/m2 5．墙体荷载：墙体采用粘土空心砖，砌体容重不大于15.0 kN/m3(1)底层墙体：{结构层高7.3M}A：外墙（200厚）：0.20×15.0＋0.35+0.35+0.5=4.2 kN/m2[卫生间处考虑瓷砖贴面（0.5 kN/m2）;单面4.7 kN/m2 ]800及以上梁高：4.2*6.5=27.3kN/m；外墙有窗洞时取相应折减：普通门、窗洞口取0.8： Q=27.3*0.8=21.8kN/mB：分户墙、梯间墙（200厚）：0.20×15.0＋0.35+0.35=3.7 kN/m2800及以上梁高：3.7*6.5 =24.1kN/m；墙有窗洞时取相应折减：普通门、窗洞口取0.8： Q=24.1*0.8=19.3kN/mC：卫生间内隔墙（200厚）单面卫生间（200厚）0.20*15.0+0.35+0.35+0.5=4.2kN/m400及以上梁高:4.2x6.9=29.0 kN/m墙有窗洞时取相应折减0.7：Q=29*0.70=20.3KN/M双面卫生间（200厚）：0.20*15.0+0.35+0.35+0.5+0.5=4.7kN/m 400及以上梁高:4.7x6.9=32.4kN/m墙有窗洞时取相应折减0.7：Q=32.4*0.7=22.7KN/M(3)二层以上墙体：{结构层高4.2M}A：外墙（200厚）：0.20×15.0＋0.35+0.35+0.5=4.2 kN/m2[卫生间处考虑瓷砖贴面（0.5 kN/m2）;单面4.7 kN/m2 ]800及以上梁高：4.2*3.4=14.3kN/m；外墙有窗洞时取相应折减：普通门、窗洞口取0.8： Q=14.3*0.8=11.4kN/mB：分户墙、梯间墙（200厚）：0.20×15.0＋0.35+0.35=3.7 kN/m2800及以上梁高：3.7*3.4=12.6kN/m；墙有窗洞时取相应折减：普通门、窗洞口取0.8： Q=12.6*0.8=10.1kN/mC：卫生间内隔墙（200厚）单面卫生间（200厚）0.20*15.0+0.35+0.35+0.5=4.2kN/m400及以上梁高:4.2x3.8=16.0kN/m墙有窗洞时取相应折减0.7：Q=16*0.70=11.2KN/M双面卫生间（200厚）：0.20*15.0+0.35+0.35+0.5+0.5=4.7kN/m 400及以上梁高:4.7x3.8=17.9kN/m墙有窗洞时取相应折减0.7：Q=17.9*0.7=12.5KN/M6．阳台栏板： 3.0kN/m7. 楼梯间恒载标准值： 8.0kN/m2。
一个结构设计计算书的模本
一个结构设计计算书的模本Revised by Petrel at 2021一个结构设计计算书的模本归档计算书内容一、设计依据1．执行的国家标准、部颁标准与地方标准；2．应用的计算分析软件名称、开发单位；3．资料：地质勘察报告、试桩报告、动测报告等。
二、结构的安全等级；砼结构、钢结构、桩基、天然地基等安全等级。
三、荷载取值1．墙自重取值：(1) 砼墙 kN/m3(2) 围护外墙 kN/m2(3) 内隔墙 kN/m2(4) 活动隔断等效荷载 kN/m22．侧压力、水浮力计算、人防等效静载、底层施工堆载、支挡结构的地面堆载。
注：一、二、三部分扩初设计说明中已有时，应复制一份作为施工图设计的资料存档。
四、楼面（含地下室）、屋面荷载计算（推荐格式，括号中数值为推荐值）1．底层楼面静载：(1) 砼板厚 mm，自重标准值 (kN)，分项系数。
(2) 面层厚度 mm，自重标准值 (kN)，分项系数。
(3) 底粉或吊顶，标准值(1)kN/m2，分项系数。
(含吊挂灯具风管重)静载合计标准值 (kN)/m2活载：施工活载标准值(10)kN/m2，分项系数。
2．楼面荷载计算：按荷载标准层分别写。
一般楼面：静载：(1) 砼板厚 mm，自重标准值 kN/m2，分项系数。
(2) 面层厚度 mm，自重标准值 kN/m2，分项系数。
(3) 底粉或吊顶，标准值 kN/m2，分项系数。
小计 kN/m2活载：(1) 活载标准值 kN/m2，分项系数。
(2) 等效隔断 kN/m2，分项系数。
特殊楼面：机房、贮藏、库房等活载大的逐项写出。
(3) 隔墙计算：q= kN/m2，hioxqi= kN/mhio(净高)不上人屋面：静载：(1) 防水层，标准值 kg/m2，分项系数。
(2) 保温层，标准值 kN/m2，分项系数。
(3) 找平隔气层，标准值 kN/m2，分项系数。
(4) mm厚屋面板自重，标准值 kN/m2，分项系数。
静载合计： kN/m2检修活载：标准值m2，分项系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台山市华诚建筑设计院有限公司
结构计算书
工程名称：住宅
工程编号：2009-008
建设单位：台山市统建总公司
勘察单位：台山市晋石地质勘察有限公司
计算程序：广厦13.0 GSSAP
建筑设计：
结构设计：
结构校对：
结构审核：
结构审定：
完成时间：2009,02
一、设计依据
1、执行规范（规程、标准）、（打“√”者为本工程采用）
1、《混凝土结构设计规范》（GB50010—2002）
2、《建筑抗震设计规范》（GB50011—2001）
3、《建筑结构荷载规范》（GB50009—2001）
4、《建筑地基基础设计规范》（GB50007—2002）
5、《高层建筑混凝土结构技术规程》（JGJ3—2002、J186—2002）
6、《建筑地基处理技术规范》（JGJ79—2002、J220—2002）
7、《钢结构设计规范》
2、结构计算程序
GSCAD—SS、购买用户号：GD0907
GSCAD—SSW、购买用户号：GD0907
GSCAD—GSSAP、购买用户号：GD0907
PKPM—TAT、购买用户号：SHZ2074
PKPM—SATWE、购买用户号：SHZ2074
PKPM—STS、购买用户号：SHZ2074
二、工程概况
1、本工程结构设计基准周期为50年，设计使用年限50年结构安全等级为
二级。
2、本工程为框架结构，抗震设防分类丙类，设防烈度6 度，框架抗震
等级四级，场地土II 类。
3、本工程基本风压0.55kN/m2，地面粗糙度 B 。
三、荷载取值
1、墙自重取值：
1)围护外墙：4.26 kN /m2
2)内隔墙：3.0 kN /m
2、楼面、屋面荷栽计算：
1)屋面
恒载（kN /m2）： 2.0。
活载（kN /m2）： 2.0。
2）楼面
恒载（kN /m2）：1.0
活载（kN /m2）：2.0
四、基础的计算
1)本工程地基基础设计等级：丙级、
2)依据台山市晋石地质勘察有限公司的岩土工程勘察报告计算。
目录1. 设计依据
2. 总体信息
3.基础计算
4. 柱内力
5.梁柱截面
6. 荷载
7. 板配筋
8.梁配筋
9. 柱配筋
10.楼梯计算。
