呼吸灯电路

合集下载

呼吸灯实训报告范文

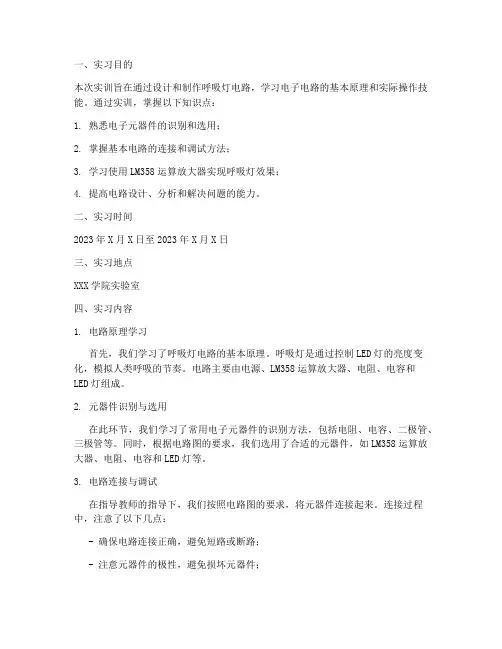

一、实习目的本次实训旨在通过设计和制作呼吸灯电路，学习电子电路的基本原理和实际操作技能。

通过实训，掌握以下知识点：1. 熟悉电子元器件的识别和选用；2. 掌握基本电路的连接和调试方法；3. 学习使用LM358运算放大器实现呼吸灯效果；4. 提高电路设计、分析和解决问题的能力。

二、实习时间2023年X月X日至2023年X月X日三、实习地点XXX学院实验室四、实习内容1. 电路原理学习首先，我们学习了呼吸灯电路的基本原理。

呼吸灯是通过控制LED灯的亮度变化，模拟人类呼吸的节奏。

电路主要由电源、LM358运算放大器、电阻、电容和LED灯组成。

2. 元器件识别与选用在此环节，我们学习了常用电子元器件的识别方法，包括电阻、电容、二极管、三极管等。

同时，根据电路图的要求，我们选用了合适的元器件，如LM358运算放大器、电阻、电容和LED灯等。

3. 电路连接与调试在指导教师的指导下，我们按照电路图的要求，将元器件连接起来。

连接过程中，注意了以下几点：- 确保电路连接正确，避免短路或断路；- 注意元器件的极性，避免损坏元器件；- 电路连接完成后，进行初步调试，检查电路是否正常工作。

4. 呼吸灯效果实现通过对LM358运算放大器的学习和应用，我们成功实现了呼吸灯效果。

具体实现方法如下：- 利用LM358运算放大器搭建一个非稳态振荡器，产生周期性变化的电压信号；- 将该电压信号输入到LED灯的驱动电路中，控制LED灯的亮度变化，实现呼吸灯效果。

5. 实验总结与改进在实验过程中，我们遇到了一些问题，如电路连接错误、元器件损坏等。

通过查阅资料、请教老师和同学，我们逐一解决了这些问题。

同时，我们也对实验进行了改进：- 优化电路设计，提高电路的稳定性和可靠性；- 改进呼吸灯效果，使呼吸节奏更加自然。

五、实习总结通过本次实训，我们收获颇丰。

以下是本次实训的总结：1. 提高了电子电路的基本原理和实际操作技能；2. 学会了使用LM358运算放大器实现呼吸灯效果；3. 培养了团队协作和解决问题的能力；4. 深化了对电子技术的认识，为今后的学习和工作打下了基础。

项目二四路呼吸灯电路的安装与调试

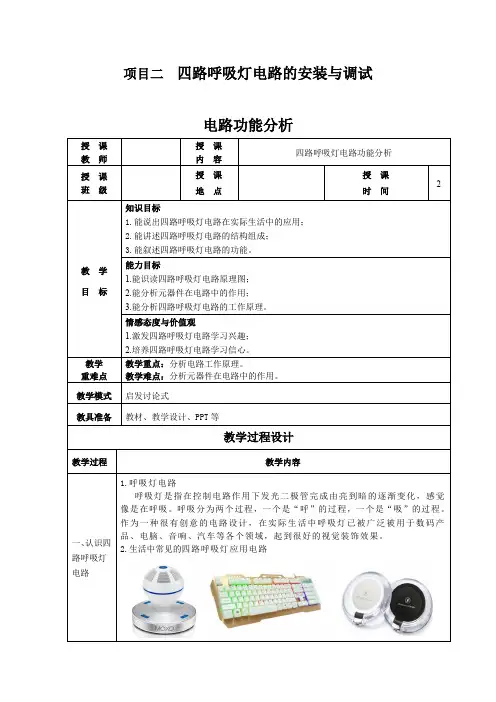

项目二四路呼吸灯电路的安装与调试电路功能分析授课教师授课内容四路呼吸灯电路功能分析授课班级授课地点授课时间2教学目标知识目标1.能说出四路呼吸灯电路在实际生活中的应用；2.能讲述四路呼吸灯电路的结构组成；3.能叙述四路呼吸灯电路的功能。

能力目标1.能识读四路呼吸灯电路原理图；2.能分析元器件在电路中的作用；3.能分析四路呼吸灯电路的工作原理。

情感态度与价值观1.激发四路呼吸灯电路学习兴趣；2.培养四路呼吸灯电路学习信心。

教学重难点教学重点：分析电路工作原理。

教学难点：分析元器件在电路中的作用。

教学模式启发讨论式教具准备教材、教学设计、PPT等教学过程设计教学过程教学内容一、认识四路呼吸灯电路1.呼吸灯电路呼吸灯是指在控制电路作用下发光二极管完成由亮到暗的逐渐变化，感觉像是在呼吸。

呼吸分为两个过程，一个是“呼”的过程，一个是“吸”的过程。

作为一种很有创意的电路设计，在实际生活中呼吸灯已被广泛被用于数码产品、电脑、音响、汽车等各个领域，起到很好的视觉装饰效果。

2.生活中常见的四路呼吸灯应用电路二、识读电路图四路呼吸灯电路结构1.整流滤波电路；2.稳压电路；3.无稳态振荡电路；4.锯齿波电路；5.显示电路三、分析电路工作原理1.整流滤波电路交流电经整流、滤波后，输出较平滑的直流电。

2.稳压电路稳压电路采用常见的三极管串联稳压电源电路。

该电路适用于负载的电流较大，要求输出电压稳定特性较好的电路。

3.无稳态振荡电路无稳态振荡电路采用三极管构成的自激多谐振荡器。

电路中，VT3和VT4的集电极和基极分别通过电容互耦，构成了集电极-基极耦合无稳态电路，VT3和VT4的集电极能够输出矩形波。

4.锯齿波电路锯齿波电路采用RC积分电路，该电路把矩形波变换成锯齿波。

5.显示电路显示电路由三极管VT5和4个发光二极管构成，在三极管的驱动下，二极管发光亮度发生变化，呈现“呼吸”效果。

四、分析电路功能电路输入交流电压通过整流、滤波、稳压后，给无稳态自激振荡电路提供稳定可靠的直流电，VT4集电极输出占空比可调的矩形波。

分立元件三极管实现LED呼吸灯

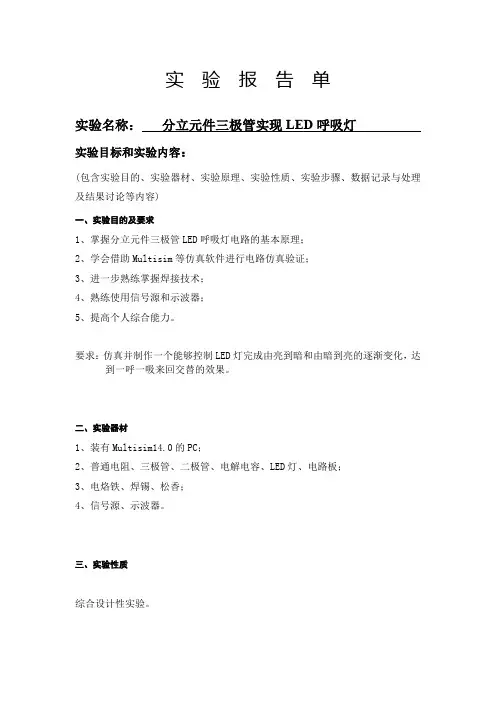

实验报告单实验名称：分立元件三极管实现LED呼吸灯实验目标和实验内容：(包含实验目的、实验器材、实验原理、实验性质、实验步骤、数据记录与处理及结果讨论等内容)一、实验目的及要求1、掌握分立元件三极管LED呼吸灯电路的基本原理；2、学会借助Multisim等仿真软件进行电路仿真验证；3、进一步熟练掌握焊接技术；4、熟练使用信号源和示波器；5、提高个人综合能力。

要求：仿真并制作一个能够控制LED灯完成由亮到暗和由暗到亮的逐渐变化，达到一呼一吸来回交替的效果。

二、实验器材1、装有Multisim14.0的PC；2、普通电阻、三极管、二极管、电解电容、LED灯、电路板；3、电烙铁、焊锡、松香；4、信号源、示波器。

三、实验性质综合设计性实验。

四、实验原理●呼吸灯电路是在双稳态振荡器的基础上发展的，左侧的就是双稳态振荡器；双稳态振荡器●双稳态振荡器的基本原理是如果没有外在信号输入电路中一端是恒定通导，另一端是闭合的，当闭合端接通时整个电路的状态就会反转，我们通过电容的充电延迟来控制双稳态电路的交替通灭。

●电路中当电路接通后，电路开始为电容C1充电，当电容C1充电到三极管的临界点三极管通导完成一次切换，另一端的电容C2开始充电，这样就实现了电路的交替开关；若要增加电容的充电时间可适当增加电容C1、C2容量，以达到减小呼吸灯亮灭交替频率的效果。

开关的三极管Q3通导，由于电容C3的作用发光二极管LED1会缓慢点亮。

● 当振荡器切换到关闭时C3放电呼吸灯又会缓慢熄灭，这样就形成了呼吸灯的呼吸效果，若要增加LED 发光时间可增大C3，若要增加呼吸灯亮度可适当增大电源电压，或适当减小R6、R8。

导通开关五、实验过程1、仿真分析：利用Multisim 仿真软件进行电路仿真验证，根据电路原理对具体电路参数进行调整，分析仿真结果，最终得到符合要求的电路设计。

仿真图如下：关闭图1.1 Multisim仿真验证最终图形图1.2 Multisim仿真验证最终波形仿真调试：1.1增大C1、C2 ，其他参量不变图1.11 C1、C2 50uF图1.12 C1、C2 59uF图1.13 C1、C2 69uF可以观察到，适当增加电容C1、C2容量可以增加电容的充电时间，从而达到减小呼吸灯亮灭交替频率的效果。

三极管呼吸灯电路

电路中使用了一个NPN型三极管（例如2N3904）和几个其他组件来实现呼吸灯效果。

下面是每个组件的说明：电源（Vcc）：提供电路所需的电压。

可以使用适当的电源供电，如电池或直流电源适配器。

三极管（Q1）：使用一个NPN型三极管，常用的是2N3904。

它用作信号放大器，控制LED的亮度。

电阻（R1和R2）：这两个电阻用来限制三极管的基极和发射极之间的电流。

它们的值可以根据需要选择。

电容器（C1）：电容器用作一个储能元件。

当电压升高时，电容器充电，当电压下降时，电容器放电。

这产生了呼吸灯效果。

LED：连接在三极管的集电极和电源之间，用来显示灯光。

可变电阻（RV1）：可选组件，用于调节呼吸灯的速度和亮度。

电路的工作原理如下：当电源接通时，电流通过R1流向三极管的基极，使其导通。

这导致电流从集电极流向发射极，进而流向LED和R2。

因为电容器C1开始会处于放电状态，所以初始阶段LED可能不会亮。

随着电容器C1逐渐充电，电流通过三极管和LED增加，使LED逐渐变亮。

当电容器充电到一定程度时，电流达到最大值，LED 可达到最大亮度。

接下来，电容器开始放电，电流逐渐减小，使LED的亮度逐渐减弱。

当电容器充电完毕时，LED将完全熄灭。

随后，电容器再次充电，循环重复上述过程，产生连续的呼吸灯效果。

通过调节可变电阻RV1的阻值，可以改变呼吸灯的速度和亮度。

这就是一个基本的三极管呼吸灯电路。

请注意，这只是一个简单的示例。

使用该电路时需要合理选择元件的值，并确保电源电压和元件的额定电压兼容。

呼吸灯原理

呼吸灯原理
呼吸灯是一种常见的灯光效果，它模拟了人类呼吸的节律变化，使灯光产生一种逐渐明亮和变暗的效果。

其原理是基于电流的脉冲宽度调制（PWM）技术。

呼吸灯通常由一个LED灯和一个微控制器组成。

微控制器负
责控制LED灯的亮度。

在呼吸灯的效果中，LED灯的亮度会
逐渐增加，然后再逐渐减小，如同人类的呼吸过程一样。

微控制器通过PWM技术来调整LED灯的亮度。

PWM技术利
用了电流开关的原理，在一个固定的时间周期内，通过调整电流开关的打开和关闭时间来控制电流的平均值，从而达到改变LED灯亮度的效果。

通过不断地改变PWM的频率和占空比，就可以实现呼吸灯的效果。

为了实现呼吸灯的节律变化，微控制器需要设计一个逐渐增加和逐渐减小亮度的曲线。

一种常见的方法是利用正弦函数或指数函数来模拟呼吸的节律变化。

通过不断地调整PWM的占空比，将LED灯的亮度从低到高再从高到低地变化，就可以实
现呼吸灯的效果。

需要注意的是，呼吸灯的原理并不复杂，但需要一定的编程和电路设计知识来实现。

同时，在实际应用中，还需要考虑
LED灯的电流和电压等参数，以确保呼吸灯的效果和LED灯
的正常工作。

任务7 实现呼吸灯

一、任务描述
① 采用智能小车STM32F4核心板的TIM5定时器PWM输出功能，输出PWM控制 LED1。
② 通过有规律的改变PWM占空比，进而改变LED1灯的亮度，达到呼吸灯的效果。
二、任务分析
1. 硬件电路分析智能小车STM32F4核心板的LED1电路，在前面已经介绍了，这部分电路分析省略。
2.软件设计 ① 新建一个PWM工程，或者在上一个工程中进行修改。 ② 按照STM32F4的GIPO的开发步骤，初始化LED1所接的PH12引脚。 ③ 对TIM5定时器进行初始化，使得TIM5通道CH3输出PWM（PH12引脚）。 ④ 调整PWM占空比，控制LED1亮度有规律的变化，达到呼吸灯的效。
② TIM5_PWM_OutPut()函数是负责修改定时器TIM5通道CH3输出的PWM占空比的。
③ 在主文件main.c中，主要是通过调整定时器TIM5通道CH3的PWM占空比，控制LED1亮度有规律的变化，达到呼吸灯的效果。
三、任务实施
“实现呼吸灯”任务实施，有以下几个步骤。 4.第4步：程序编译及调试
① 编译无误后，点击MDK5的工具栏【】图标，将程序下载到芯片之中。 ② 上电运行，观察LED1是否按照“亮->暗->亮->暗”的循环变化，具有呼
吸灯的效果。若不符合任务要求，需修改代码直到符合任务要求为止。任务拓展训练
在本任务基础上，通过按键KEY1和KEY2，来改变STM32F4定时器TIM5通道 CH3输出的PWM占空比，达到调节LED1灯的亮度。按键KEY1是增加LED1灯的亮度，按键KEY2是降低LED1灯的亮度。
感谢
谢谢，精品课件
资料搜集
三、任务实施
“实现呼吸灯”任务实施，有以下几个步骤。 1.第1步：硬件连接

555呼吸灯电路原理

555呼吸灯电路原理555呼吸灯电路原理是一种常用的电子电路，可以实现灯光的渐变效果。

本文将介绍555呼吸灯电路的原理及其工作过程。

一、555呼吸灯电路原理简介555呼吸灯电路是基于555定时器芯片设计的，通过改变LED灯的亮度，实现灯光渐亮渐暗的效果。

555定时器芯片是一种集成电路，具有多种功能，广泛应用于定时、频率分割、脉冲宽度调制等领域。

555呼吸灯电路的原理相对简单。

它主要由555定时器芯片、电容、电阻和LED灯组成。

1. 555定时器芯片：555定时器芯片是整个电路的核心部件，它具有三个引脚，分别为VCC、GND和OUT。

其中VCC为正电源输入，GND为地，OUT为输出引脚。

2. 电容：电容作为555呼吸灯电路的重要组成部分，用于存储电荷并实现亮度的渐变。

电容的两端分别与555定时器芯片的2号引脚和6号引脚相连。

3. 电阻：电阻用于控制电容的充放电速度，从而控制LED灯的亮度变化。

电阻与电容一起与555定时器芯片的6号引脚相连。

4. LED灯：LED灯是整个电路的输出部分，通过改变电阻和电容的充放电速度，控制LED灯的亮度变化。

三、555呼吸灯电路工作过程当电路通电后，555定时器芯片的2号引脚开始充电，电容开始储存电荷。

同时，555定时器芯片的6号引脚输出一个高电平信号，LED灯开始亮起。

当2号引脚电压达到1/3 VCC时，555定时器芯片内部的比较器将输出一个低电平信号，6号引脚的电压开始下降，LED灯开始变暗。

当2号引脚电压达到2/3 VCC时，555定时器芯片内部的比较器将再次输出一个高电平信号，6号引脚的电压开始上升，LED灯重新变亮。

如此循环往复，通过改变电容和电阻的数值，可以实现LED灯亮度的渐变效果，即呼吸灯的效果。

四、555呼吸灯电路的应用555呼吸灯电路可以广泛应用于各种场合，如节日装饰、夜间照明等。

其渐变的灯光效果给人一种舒适、柔和的感觉，非常适合用于营造温馨的氛围。

单片机呼吸灯实验报告

单片机呼吸灯实验报告
本实验使用单片机控制LED灯实现呼吸灯的效果，下面是实验报告：
实验器材：
- 单片机开发板
- LED灯
- 220欧姆电阻
- 杜邦线若干
实验过程：
1. 首先将LED连接到单片机开发板上，同时加一个220欧姆的电阻。

2. 接着，在单片机开发板上编写代码，实现呼吸灯的效果。

具体实现方法是控制LED的亮度，通过逐渐增加和逐渐减少亮度的过程，使得LED看上去像是在呼吸一样。

3. 最后将程序下载到单片机开发板上，观察实验效果。

实验结果：
实验结果显示，通过单片机控制LED灯具有呼吸灯的效果，整个过程中，LED灯亮度逐渐增强，再逐渐减弱，循环往复，实现了可视的呼吸效果。

实验思考：
本次实验基于单片机控制LED实现了呼吸灯的效果。

通过这个实验，我们可以深入了解如何使用单片机对照明灯具进行控制。

在未来的实际设计应用中，可以将呼吸灯效果与其他功能组合，实现更多的实际应用场景。

呼吸灯电路课程设计

呼吸灯电路课程设计一、课程目标知识目标：1. 学生能够理解并描述呼吸灯电路的基本工作原理；2. 学生能够掌握电路元件如电阻、电容、二极管等的基本性质和使用方法；3. 学生能够解释呼吸灯电路中PWM（脉冲宽度调制）的作用和控制方法。

技能目标：1. 学生能够正确使用万用表、电烙铁等工具，进行电路元件的测量和焊接；2. 学生能够按照电路图，独立搭建和调试呼吸灯电路；3. 学生能够通过编程或使用定时器等设备，实现对呼吸灯亮度的控制。

情感态度价值观目标：1. 学生能够培养对电子技术的兴趣和好奇心，增强学习动力；2. 学生通过团队合作，培养沟通、协作能力和集体荣誉感；3. 学生能够认识到电子技术在实际应用中的重要性，增强创新意识和实践能力。

分析课程性质、学生特点和教学要求：本课程为初中电子技术课程，结合学生好奇心强、动手能力逐渐增强的特点，注重理论与实践相结合。

课程目标旨在使学生在掌握基本电路知识的基础上，提高动手实践能力和创新能力。

教学要求以学生为主体，充分调动学生的积极性，鼓励学生主动探索、思考和解决问题。

通过课程学习，使学生能够将所学知识应用于实际电路搭建和调试中，提高学生的综合素养。

二、教学内容1. 电路基础知识回顾：电流、电压、电阻的概念，欧姆定律的应用；2. 呼吸灯原理介绍：讲解呼吸灯电路的工作原理，PWM控制技术的应用；3. 电路元件认识：学习电阻、电容、二极管、LED等元件的特性和使用方法；4. 电路搭建与调试：根据电路图，使用万用表、电烙铁等工具，搭建呼吸灯电路，并进行调试；5. 编程与控制：学习使用编程软件或定时器，实现对呼吸灯亮度的控制；6. 教学实例分析：分析典型呼吸灯电路实例，了解不同场景下的应用。

教学内容安排与进度：第1课时：回顾电路基础知识，介绍呼吸灯原理；第2课时：认识电路元件，学习搭建基本电路；第3课时：学习使用万用表、电烙铁等工具，进行电路搭建；第4课时：学习编程与控制，实现呼吸灯亮度调节；第5课时：分析教学实例，进行课堂实践操作。

呼吸灯

郑州科技学院单片机课程设计题目呼吸灯学生姓名专业班级学号院（系）指导教师完成时间目录1 前言 (1)2 课程设计的目的 (1)3 课程设计的任务与要求 (2)3.1课程设计的任务 (2)3.2课程设计的要求 (2)4 设计方案与论证 (2)4.1设计方案 (2)4.2设计论证 (4)5 设计原理及功能说明 (5)5.1设计原理 (5)5.2功能说明 (5)6 单元电路的设计 (6)7 硬件的制作与调试 (7)7.1硬件制作 (7)7.2实物调试 (8)8 结论 (8)参考文献 (10)附录1：总体电路原理图 (11)附录2：元器件清单 (12)附录3：呼吸灯实物图 (13)附录4：源程序 (14)1 前言单片机技术是人类在生产斗争和科学实验中发展起来的。

随着科学技术的发展和人类的进步，单片机技术已经成了各种工程技术的核心，特别是进入信息时代以来，单片机技术更成了基本技术，其具体应用领域涵盖了通信领域、控制系统、测试系统、计算机等等各个领域。

众所周知，呼吸灯已经在我们的现实生活中得到了广泛应运，并有涉及到各个领域中。

比如手机、电脑等实用工具的呼吸灯，又或是仓库、家庭保安系统中，都有使用呼吸灯电路。

因此，呼吸灯的种类呈现出多样化。

随着科技的发展，人们对呼吸灯的性能提出了越来越高的要求。

本文设计了一种呼吸灯，这种呼吸灯通过AT89C51型单片机把电路中的电流经由单片机构成一个简单的电路系统。

设计电路中应用到电阻、电容、LED等元器件。

该呼吸灯的设计采用模块化结构，使得设计简单明了、方便、灵活性强。

同时可以根据需要在原有的基础上加以扩充，很有经济利用价值。

这种呼吸灯不但使用很简单，可靠性强，并与传统的呼吸灯相比具有很强的稳定性、实用性，但是其应用范围目前来说相对会比较狭隘。

2 课程设计的目的1．学习基本理论在实践中综合运用的初步经验，巩固和掌握单片机电路设计的综合理论知识和基本方法；2．培养实践技能，掌握电子电路安装和调试的方法和故障排除方法，提高分析和解决问题的能力；3.学会光呼吸灯的设计及相关仪表仪器的使用；4.了解构成呼吸灯的电路及原理；5.掌握元器件的特点，电路的仿真和线路的焊接；16.通过查阅手册和文献资料来解决不会或模糊的地方。

呼吸灯的实验报告

一、实验目的1. 了解呼吸灯电路的工作原理；2. 学会使用电子元件搭建呼吸灯电路；3. 掌握呼吸灯电路的调试方法；4. 提高动手能力和电路设计能力。

二、实验原理呼吸灯电路主要由以下几个部分组成：LED灯、电阻、电容、二极管、三极管和稳压电路。

其工作原理如下：1. 当电源接通时，电容充电，电路中的电流逐渐增大，LED灯亮度也随之增强；2. 当电容充满电后，二极管导通，电容放电，电路中的电流逐渐减小，LED灯亮度也随之减弱；3. 重复上述过程，LED灯的亮度便呈现出呼吸灯的效果。

三、实验器材1. 电源：5V直流电源；2. LED灯：红、绿、蓝各1个；3. 电阻：220Ω、100Ω、10Ω各1个；4. 电容：10μF、100μF各1个；5. 二极管：1N4148 1个；6. 三极管：8050 1个；7. 稳压电路：7805 1个；8. 线路板：1块；9. 剪刀、电烙铁、焊锡、万用表等工具。

四、实验步骤1. 按照电路图连接电路，注意元件的安装顺序；2. 将LED灯的正极分别连接到220Ω电阻的一端，另一端连接到三极管的集电极；3. 将三极管的发射极连接到100Ω电阻的一端，另一端连接到稳压电路的输出端；4. 将100μF电容的正极连接到三极管的发射极，负极连接到地；5. 将10μF电容的正极连接到稳压电路的输出端，负极连接到地；6. 将二极管的正极连接到10μF电容的负极，负极连接到地；7. 将稳压电路的输入端连接到5V直流电源的正极，输出端连接到地；8. 使用万用表检测电路各部分的电压，确保电路连接正确；9. 通电测试，观察LED灯的呼吸灯效果。

五、实验结果与分析1. 实验成功搭建了呼吸灯电路，LED灯呈现出呼吸灯效果；2. 通过调整电阻和电容的值，可以改变呼吸灯的亮度和呼吸速度；3. 实验过程中，注意电路连接的准确性，避免短路或过载现象。

六、实验总结本次实验成功完成了呼吸灯电路的设计与制作，掌握了呼吸灯电路的工作原理和调试方法。

呼吸灯方案介绍

呼吸灯方案引言呼吸灯是一种常用的 LED 灯光效果之一，它模拟了人类呼吸的自然变化，使得LED 灯具在亮度上呈现出逐渐增强和减弱的效果。

本文将介绍一种针对单个 LED灯或 LED 灯带的呼吸灯方案。

通过控制灯的亮度和时间间隔，我们可以实现各种各样的呼吸灯效果。

方案设计为了实现呼吸灯效果，我们需要使用一个控制器来控制灯的亮度和时间变化。

以下是一个简单的呼吸灯方案设计：1.使用PWM 信号：使用PWM（脉冲宽度调制）信号来控制灯的亮度。

PWM 是一种周期性变化的信号，它通过调整高电平和低电平的时间比例来实现不同的亮度。

2.设置周期和间隔：呼吸灯的效果通常通过调整灯的亮度与时间之间的关系来实现。

我们可以设置一个周期，如1秒，让灯在该周期内逐渐增强和减弱。

在周期内，我们还可以设置一个或多个时间间隔，来控制灯的变化速度和亮度范围。

3.使用曲线函数：为了使呼吸灯效果更加平滑和逼真，我们可以使用曲线函数来调整灯的亮度变化。

常用的曲线函数包括线性函数、二次函数和指数函数等。

实现步骤以下是一个基于 Arduino 的简单呼吸灯方案实现步骤：1.准备材料：你将需要一个 Arduino 开发板、一个 LED 灯和相应的电路连接线。

2.连接电路：将 LED 的正极连接到 Arduino 的数字引脚，将 LED 的负极连接到 Arduino 的 GND 引脚。

3.编写代码：在 Arduino 开发环境中编写下列代码实现呼吸灯效果。

int ledPin = 9; // 将 LED 连接到 9 号引脚（根据实际情况调整）int brightness = 0; // 当前亮度int fadeAmount = 5; // 每次变化的亮度增量void setup() {pinMode(ledPin, OUTPUT); // 将 9 号引脚设置为输出模式}void loop() {analogWrite(ledPin, brightness); // 设置 LED 的亮度brightness += fadeAmount; // 修改亮度值if (brightness <= 0 || brightness >= 255) {fadeAmount = -fadeAmount; // 当亮度到达上下限时，调整增量使得亮度反向变化}delay(30); // 控制变化速度，可以根据需要调整}4.上传并运行程序：将 Arduino 连接到计算机，选择正确的端口和开发板类型，然后上传代码到 Arduino 开发板。

呼吸灯电路原理报告

呼吸灯电路原理报告引言呼吸灯是一种常见的电子元件实验项目，广泛应用于LED灯的控制。

本报告将介绍呼吸灯电路的原理和实现方法。

电路原理呼吸灯电路的核心原理是利用脉宽调制（PWM）技术来控制LED灯的亮度。

通过不断改变LED灯的亮度，可以实现呼吸般的效果。

基本原理呼吸灯电路基于以下两个基本原理：1.脉宽调制（PWM）：脉宽调制技术是一种将模拟信号转化为数字信号的方法。

通过改变数字信号的高电平时间（即脉冲宽度），可以控制输出信号的平均值，从而改变LED灯的亮度。

2.电容充放电：利用电容器的充放电特性，可以实现呼吸灯电路的效果。

通过改变电容器的充电时间和放电时间，可以控制LED灯的亮度变化。

电路图下面是一种常见的呼吸灯电路的示意图：+5V|R|| |-----+---+------|------+-------> LED| | |C | || | || | |----- || |----- || | || | |GND GND GND实现步骤以下是实现呼吸灯电路的步骤：1.连接电路元件：按照电路图连接电路元件。

将电阻（R）连接到+5V电源，将电容器（C）连接到电阻和LED之间，将LED连接到电容器的正极。

2.编程准备：根据硬件平台的要求，选择合适的编程语言和开发环境。

3.初始化引脚：在程序中初始化用于控制LED灯的引脚。

根据电路图，将LED灯所在的引脚设为输出模式。

4.设置脉宽调制：使用合适的脉宽调制函数，设置PWM输出的频率和占空比。

占空比决定了LED灯的亮度。

5.实现呼吸灯效果：在一个循环中，不断改变PWM的占空比，从而实现呼吸灯效果。

可以通过逐渐增大或逐渐减小占空比的方式实现呼吸效果。

6.程序运行：编译和下载程序到硬件平台，运行程序。

LED灯应该开始呼吸般地变亮和变暗。

结论通过脉宽调制技术和电容充放电原理，我们可以实现呼吸灯电路。

这种电路可以控制LED灯的亮度，使其呼吸般地变亮和变暗。

呼吸灯电路广泛应用于LED灯的控制，是一个简单而有趣的电子元件实验项目。

呼吸灯芯片

呼吸灯芯片呼吸灯是一种通过呼吸灯芯片控制发光二极管（LED）进行亮度变化的灯光装置。

它的设计原理是通过改变LED的电流来实现亮度的变化，使得灯光像人类呼吸一样，呼气时慢慢变暗，吸气时渐渐变亮，从而营造出柔和舒适的灯光氛围。

呼吸灯芯片是实现呼吸灯功能的关键组成部分。

它内部集成了控制LED亮度的算法，并通过定时器控制LED的亮度变化频率。

呼吸灯芯片通常采用微控制器、数字信号处理器（DSP）或其他特殊设计的集成电路实现。

在呼吸灯芯片控制下，LED会按照一定的节奏进行亮度的变化。

一般来说，呼吸灯的变化周期为2至5秒，亮度变化的幅度视具体设计而定。

呼吸灯芯片可以通过调整电流输出来实现亮度的变化，也可以采用PWM（脉冲宽度调制）技术来控制LED的亮度。

呼吸灯可以应用于各种灯光产品中，例如台灯、床头灯、装饰灯等。

它可以营造出温馨舒适的灯光氛围，使人感到放松和安心。

在夜间使用呼吸灯可以帮助人们入睡，并且有助于缓解压力和舒缓神经。

此外，呼吸灯也常被用于婴儿房间，给予婴儿温暖而柔和的光线。

除了常见的应用场景，呼吸灯芯片还可以与其他传感器进行联动，从而实现更多的功能。

例如，与人体红外传感器联动，当人靠近时灯光亮起，离开后灯光逐渐变暗；与声控传感器联动，可根据声音的强弱调整灯光亮度等。

综上所述，呼吸灯是一种通过呼吸灯芯片控制LED亮度变化的灯光装置。

这种灯光具有温馨舒适的特点，常被应用于各种灯具中，带来放松和安心的感觉。

呼吸灯芯片的设计和实现可以根据具体需求来定制，还可以与其他传感器联动，实现更多的功能。

呼吸灯的发展前景广阔，将会在未来的智能家居中扮演重要角色。

电子电路设计呼吸灯的原理

电子电路设计呼吸灯的原理
电子呼吸灯是一种呼吸灯效果的电子电路设计。

它的原理基于PWM（脉冲宽度调制）和线性衰减的思想。

首先，呼吸灯的亮度需要能够逐渐上升和逐渐下降。

这可以通过PWM来实现。

PWM是将一个周期T划分为若干个微小的时间段，其中每个时间段的高电平或低电平的持续时间与信号的亮度成比例。

通过改变高电平占空比，我们可以实现不同亮度的呼吸灯效果。

其次，为了实现亮度的逐渐上升和逐渐下降，我们需要在PWM信号的基础上，使用线性衰减的方式来调整信号的占空比。

通过加入一个电容和电阻来实现线性衰减。

当电容充放电时，电压会发生变化，从而改变PWM信号的占空比。

通过调整电容和电阻的数值，可以控制亮度的变化速度。

电子呼吸灯电路通常由一个控制器、PWM产生器、线性衰减电路和LED灯组成。

控制器可以是微控制器或其他逻辑电路。

PWM产生器用来产生PWM信号，线性衰减电路则根据PWM信号的变化，控制LED灯的亮度。

通过不断调整PWM信号的占空比，并结合线性衰减电路的作用，呼吸灯的亮度就可以逐渐上升和逐渐下降，形成呼吸的效果。

总结起来，电子呼吸灯的原理是通过PWM信号和线性衰减的方式来控制LED 灯的亮度，从而实现呼吸灯的效果。

呼吸灯闪烁灯的单片机解决方案

呼吸灯闪烁灯的单片机解决方案
驱动LED可以采用拉电流的方式也可以采用灌电流的方式，要想使LED闪烁，需要用PWM来控制LED。

PWM的产生方式有多种，比如纯硬件的NE555方案，让555工作在多谐振荡器状态即可产生PWM，并且频率可以通过RC电路来调节。

但是这种方案的时间精度取决于RC电路，精度不高，如果对精度要求较高的话可以采用单片机产生PWM来驱动。

如果LED的功率不大的话，可以直接用单片机的GPIO口来驱动，以灌电流的方式，如下图所示。

单片机的GPIO口输出PWM，为高电平的时候LED熄灭，为低电平的时候LED被点亮。

如果LED的功率比较大，可以采用三极管来驱动，电路如下图所示。

单片机控制三极管的基极，当单片机输出高电平的时候三极管导通，LED被点亮；当单片机输出低电平的时候三极管截止，LED熄灭。

那么该如何控制PWM的参数呢？PWM非常有用，可以用来控制LED 的亮暗渐变实现呼吸灯的效果，比如要求10s闪烁，以10s亮10s灭为例，那PWM的周期就是10s，占空比50%，如下图所示。

即单片机输出高电平10s，再输出10s低电平，翻转周期为10s，PWM的周期为20s。

可以通过单片机的定时器来实现GPIO口的翻转，这涉及到单片机的编程。

电路原理图讲解

复杂电路的分析方法（1）看重原理，活学活用（2）化整为零
5/30/2020
电路扩展
（1）增加灯的个数走出并联的思维局限（2）不要局限于灯，可以用其他的元件（3）控制方式的改变不要局限于红外（4）流水灯的速度和呼吸的频率的可控（5）更换其他芯片（6）不要局限于上述扩展方法
5/30/2020
（2）与非门
5/30/2020
NE555内部结构—分压电阻
3个电阻分压，使得 A,B两点的电压固定
5/30/2020
NE555内部结构—整体电路分析
(1)一开始，UC=0 A点电压高于C点电压输出0，B点电压低于C 电压，输出1，T截止
5/30/2020
（2）逐渐充电，直到C点电压大于1/3VCC 保持不变
NE555引脚图
利用NE555输出方波信号
NE555的3脚输出端可以输出如图所示的方波信号
多谐振荡器的放电时间常数分别为
Th≈0.693×（R1+R3）×C1 Tl≈0.693×R3×C1
红外发射接收电路
• （一）基本知识 • （1）特性 • （2）如何识别正负极 • 注意：接收管要反接
（二）电路分析（1）发射电路（2）接收电路
呼吸灯的实现
观察电路图思考一下：
当开关闭合，有什么样的现象？？？
当开关断开时，又会有什么样的现象呢？？？
R4、R5的阻值都很大，故流过他们的电流I比较小
电容储能并在合适的时间放电
那么问题来了：一直接通、断开开关会很累，该怎么办呢？
NE555的简单认识
NE555外观
参数功能特性： •供应电压4.5-18V •供应电流3-6 mA •输出电流225mA (max) •上升/下降时间100 ns
