中兴通讯EPON系统产品说明
EPON交流-(产品介绍)
4路EPON板(EPFC)
EPFC单板提供4个以太网光口，5个指示灯，包括一个运行灯 （RUN灯）和四个状态指示灯（ACT灯），最下端的RST用于单 板复位。
EPFC单板的接口说明
丝印 含义
1 2
3 4
EPON光口（GE） EPON光口（GE）
EPON光口（GE） EPON光口（GE）
表中所列出的ACT状态均为正常工作端口的指示灯状态，如果为 保护端口，则指示灯状态均为熄灭。
EIGMF EIT1F CE1B CE1BB
用户板
GPTBB EPFC
设备尺寸和重量
6 U标准插箱外形尺寸为：265.9 mm×482.6 mm×358.5 mm（高×宽×深）。 插箱结构简单，由前后梁、左右侧板和导轨条构成。每个插箱配有两块电源板 （框内互助）和14个槽位。槽位之间间隔为1英寸
环境条件
ALM： 红色告警灯，灯亮表示单板工作不正常 CALM: 红色告警灯，灯亮表示出现时钟告警
光以太网接口板（EIG）
EIG面板指示灯从上到下依次为：RUN灯、ACT1灯、ACT2灯、 ACT3灯、ACT4灯。面板上RST键用于单板复位。
EIG板的接口说明
丝 印 1（TX，RX） 2（TX，RX） 含 义 千兆以太网光接口 千兆以太网光接口
提纲
OLT（C220） F820
其他ONU
EPON ONT-F820
– 上联接口： 1/2个标准EPON接口或者GPON接口（SC/APC）,支持PON上联口保护 – 线路端: 1.25Gb/s对称（上下行） – 链路距离：0－20km (MAX) – 用户接口： 24个10/100 BASE-T接口 或者8FE＋16路E1/T1接口 或者16FE＋8路E1/T1接口 或者8FE+8路E1/T1+16路POTS 或者8FE+32路POTS 物理性能
电信中兴EPON操作维护手册(更换ONU部份)
21
ONU F820整机及主控板更换操作 整机及主控板更换操作
业务开通
1、在C200上单击右键 、 配置-ONU管理 管理-ONU基本信息管理 上单击右键-EPON配置 配置 管理 基本信息管理 22
ONU F820整机及主控板更换操作 整机及主控板更换操作
业务开通
1、在区域的单板项选择更换的ONU所在 、在区域的单板项选择更换的 所在C200的单板，在PON OLT ID 项选择 的单板， 选择ONU所在 所在C200的 单板项选择更换的 所在 的单板 所在 的 EPFC（PON板）上的端口 （ 板 2、选择好C200上的 、选择好 上的PON口后在未认证 口后在未认证 列表中会显示刚才更换的 上的 口后在未认证ONU列表中会显示刚才更换的 列表中会显示刚才更换的ONU的PON板MAC地址 的 板 地址 23
１、把原Ｆ８２０的配置数据上传到网管服务器以便更换后使用。 把原Ｆ８２０的配置数据上传到网管服务器以便更换后使用。 的配置数据上传到网管服务器以便更换后使用 ２、在主控板上点右键－系统管理－配置文件上下载 在主控板上点右键－系统管理－ 点右键
19
ONU F820整机及主控板更换操作 整机及主控板更换操作
33
附：
ONU F820宽带端口速率修改 宽带端口速率修改
1、在C200上点右键 、 配置---ONU管理 管理---ONU基本信息 上点右键----EPON配置 配置 管理 基本信息
34
附：
ONU F820宽带端口速率修改 宽带端口速率修改
1、选择好ONU所在 、选择好 所在C200的PON口后点 口后点ONU远程管理 所在 的 口后点 远程管理
光线路终端 通常放置在中心机房（CO）
ZXA10_EPON网管业务配置操作模板—-FTTH
ZXA10 EPON网管业务配置操作模板FTTH（V1.1）中兴通讯股份有限公司2010年04月目录1.业务配置 (3)1.1认证ONU过程 (3)1.1.1更改OLT单板认证模式 (3)1.1.2创建ONU类型模板 (4)1.1.3认证ONU (5)1.1.4配置ONU的带宽 (8)1.2开通上网业务（OLT二层透传，不起QinQ） (9)1.2.1创建静态vlan (9)1.2.2上联端口绑定vlan (10)1.2.3端口PON-ONU绑定vlan (11)1.2.4配置ONU用户端口的vlan (13)1.3开通语音业务 (17)1.3.1配置语音通道 (17)1.3.2配置OLT的IP模板 (17)1.3.3配置OLT的VLAN模板 (18)1.3.4配置OLT的VoIP协议模板 (19)1.3.5配置OLT的传真模板 (20)1.3.6配置ONU的应用模板 (20)1.3.7配置ONU的语音IP (21)1.3.8配置ONU上的SIP用户 (22)1.业务配置任何新的ONU上电接入一台OLT C220所连接的网络，都必须经过C220的授权认证后才能接入网络。
对于FTTH环境下使用的ONU D420，所有配置操作都在OLT C220的网元上进行（包括对ONU的操作）。
1.1认证ONU过程上网业务的配置的目的是使用户可以通过EPON接入internet，其配置主要包括注册认证ONU，配置ONU带宽，配置上联和用户端口vlan，配置ONU的vlan。
具体步骤如下：1.1.1更改OLT单板认证模式网管界面中右击C220网元-->EPON 配置-->OLT管理-->OLT认证配置，将会打开“OLT 认证配置”界面，选择单板后可以将ONU认证模式改为序列号认证方式，默认是MAC地址认证方式。
1.1.2创建ONU类型模板网管界面中右击C220网元-->EPON 配置-->ONU管理-->ONU类型模板，弹出界面中选择“创建”按钮。
中兴EPONC300基本操作
中兴EPONC300基本操作中兴EPON C300是中兴通讯推出的用于传送以太网（Ethernet）业务的光纤传输设备。
EPON（Ethernet Passive Optical Network）是一种以太网无源光纤传输技术，其基于光纤传输，可提供高速、高效的宽带接入和数据传输服务。
EPONC300具有方便的操作界面和强大的功能，下面将介绍EPONC300的基本操作步骤。
一、登录设备1.打开浏览器，在地址栏中输入设备的IP地址，按下回车键进入，跳转到设备登陆界面。
2.输入正确的用户名和密码，点击“登录”按钮，进入设备的管理界面。
二、设备信息查看1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。
2.点击“基本信息”，在右侧窗口中可以看到设备的基本信息，包括设备的名称、型号、版本号等。
三、光纤口配置1.在管理界面的主菜单中，点击“PON管理”选项，展开PON管理子菜单。
2.选择“ONU信息配置”，在右侧窗口中显示已连接的ONU设备列表。
3.选择需要配置的ONU设备，点击“配置”按钮，进入ONU配置页面。
4.在ONU配置页面中，可以配置光纤口的相关参数，如光纤口模式、速率等。
5.配置完成后，点击“保存”按钮，保存配置并生效。
四、VLAN配置1.在管理界面的主菜单中，点击“PON管理”选项，展开PON管理子菜单。
2.选择“VLAN配置”，在右侧窗口中显示已配置的VLAN信息。
3.点击“添加”按钮，进入VLAN配置页面。
4.在VLAN配置页面中，可以配置VLAN的相关参数，如VLANID、优先级、流量控制等。
5.配置完成后，点击“保存”按钮，保存配置并生效。
五、IP地址配置1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。
2.选择“IP配置”，在右侧窗口中显示设备的IP地址配置信息。
5.配置完成后，点击“保存”按钮，保存配置并生效。
六、系统重启1.在管理界面的主菜单中，点击“设备管理”选项，展开设备管理子菜单。

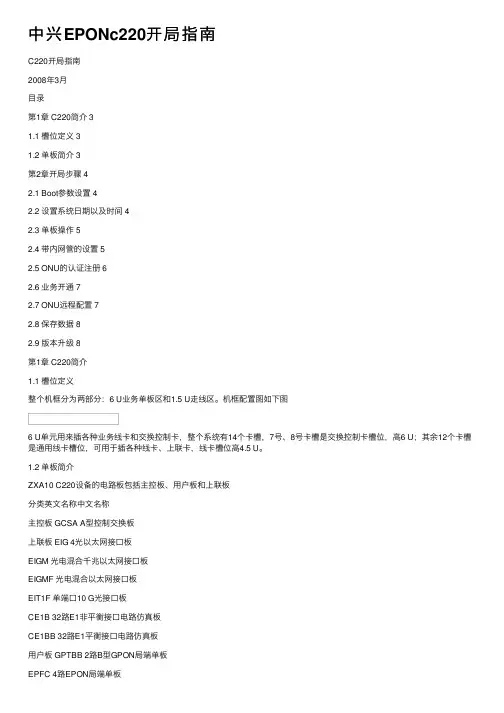

中兴EPONc220开局指南
中兴EPONc220开局指南C220开局指南2008年3⽉⽬录第1章 C220简介 31.1 槽位定义 31.2 单板简介 3第2章开局步骤 42.1 Boot参数设置 42.2 设置系统⽇期以及时间 42.3 单板操作 52.4 带内⽹管的设置 52.5 ONU的认证注册 62.6 业务开通 72.7 ONU远程配置 72.8 保存数据 82.9 版本升级 8第1章 C220简介1.1 槽位定义整个机框分为两部分：6 U业务单板区和1.5 U⾛线区。
机框配置图如下图6 U单元⽤来插各种业务线卡和交换控制卡，整个系统有14个卡槽，7号、8号卡槽是交换控制卡槽位，⾼6 U；其余12个卡槽是通⽤线卡槽位，可⽤于插各种线卡、上联卡，线卡槽位⾼4.5 U。
1.2 单板简介ZXA10 C220设备的电路板包括主控板、⽤户板和上联板分类英⽂名称中⽂名称主控板 GCSA A型控制交换板上联板 EIG 4光以太⽹接⼝板EIGM 光电混合千兆以太⽹接⼝板EIGMF 光电混合以太⽹接⼝板EIT1F 单端⼝10 G光接⼝板CE1B 32路E1⾮平衡接⼝电路仿真板CE1BB 32路E1平衡接⼝电路仿真板⽤户板 GPTBB 2路B型GPON局端单板EPFC 4路EPON局端单板第2章开局步骤本⽂按照7、8槽位配置GCSA；5槽位配置EPFC；6槽位配置EIGM为例。
常⽤的端⼝描述⽅式：上联⼝：gei_0/X/Y，其中X为EIG/EIGM的槽位号，取值1～6、9～14；Y为以太⽹端⼝号，取值1～4。
本例中为gei_0/6/1（6槽位1端⼝）PON⼝：epon-olt_0/X/Y，其中X为EPFC的槽位号，取值1～6、9～14；Y为PON⼝编号，取值1～4。
本例中为epon-olt_0/5/1（5槽位1PON⼝）PON-ONU⼝：epon-onu_0/X/Y:Z，其中X为EPFC的槽位号，取值1～6、9～14；Y为PON⼝编号，取值1～4；Z为ONUID，取值1～32，本例中为epon-onu_0/5/1:1（5槽位1PON⼝，ONUID为1）2.1 Boot参数设置主要是修改C220带外⽹管的IP地址以及GCSA带内带外MAC地址。
中兴通讯EPON终端设备介绍
1.1 ZXA10 EPON 系列用户终端中兴通讯提供满足中国电信互通测试标准的系列化EPON 终端，适应本地接入网各种FTTx 建设环境。
符合CTC 互通标准的系列终端如下：1.1.1ZXA10 D400⏹网络侧接口光接口：1个EPON 口（SC/PC ，单模） 数据传输速率：1.25Gb/s 对称（上下行对称） 传输距离：链路距离0~20km(MAX.) 灵敏度：优于 -26dBm输出光功率：最小 -1dBm;最大 +3dBm⏹ 用户侧接口4个10/100Base-T 自适应接口⏹ 管理接口支持WEB支持本地和远程管理⏹ 物理结构，环境和电气指标尺寸：60mm （高）×185mm （宽）×224mm （深）重量：<1kg（不包括电源适配器）功耗：<10W供电：DC 12 V蓄电池：选配，4/8小时工作温度：-5℃～45℃工作湿度：5%～95%安装方式：桌面/壁挂以及安装在定制的信息箱内（分入户与楼道）⏹接口功能支持802.1p优先级：1～8个优先级，每端口4个COS队列，SP、WRR、SP＋WRR优先级调度算法。
支持端口速率强制和自适应支持802.1Q Tag VLAN支持广播风暴控制支持端口速率限制支持端口流量控制支持端口隔离支持IGMP snooping ，支持可控组播支持MAC地址老化时间设置支持端口MAC地址数目限制支持端口MAC地址绑定支持端口MAC地址过滤1.1.2 ZXA10 F401⏹网络侧接口光接口：1个PON口（SC/PC，单模）数据传输速率：1.25Gb/s对称（上下行）传输距离：链路距离0~20km(MAX.)输出光功率：最小-1dBm;最大+3dBm⏹用户侧接口1个10/100/1000Base-T自适应接口⏹管理接口支持WEB支持本地和远程管理⏹物理结构，环境和电气指标尺寸：60mm（高）×185mm（宽）×224mm（深）重量：<1kg（不包括电源适配器））额定功率：10.8 W额定电流：0.9 A额定电压：DC 12 V蓄电池：选配，4/8小时工作温度：-5℃～45℃工作湿度：5%～95%安装方式：桌面/壁挂以及安装在ZTE公司定制的信息箱内（分入户与楼道）⏹接口功能支持802.1p优先级：1～8个优先级，每端口4个COS队列，SP、WRR、SP＋WRR优先级调度算法。
中兴EPON-C300基本操作
C300基本操作1.1 实习步骤ZXA10- C300系统登录：计算机通过串口线与交换主控处理板的CONSOLE口连接。
在运行Wind ows操作系统的PC上启动超级终端程序，超级终端配置界面如下图所示。
设置中涉及串口的选择（com1、com2），一般选择com2，因为com1用于主机接显示器。
除此之外，台式机一般还有一个连接打印机的LPT1接口（25针）。
其实，在实验室中可以通过对串口服务器做相应配置，可以支持多个用户同时通过串口服务器进行consol口登录。
配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。
输入enabl e命令，登录到超级用户权限，密码是zxr10或者zte。
可进入特权模式“ZXAN#”进行各种配置。
在ZXA10- C300系统做了特殊处理，系统支持7个T ELNET用户同时登陆。
1.1.1 观察ZXA10 C300设备硬件结构及各单板ZXA10 C300硬件结构，单板槽位号、类型、接口以及启动过程中RUN灯状态变化。
1.1.2 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configu re termina lZXAN(config)#2）关闭告警ZXAN#endZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet//显示登录时长的设置ZXAN(config)#line telneti dle-timeout 60 //设置telne t闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostn ame提示符ZXAN(config)#hostnam e C300 C300(config)#1.1.3 清空配置C300配置文件，并重启。
02 PO_SS00_C1_P1 ZTE EPON设备概述 24p
F822
9806H
模块化插卡
接口数量
16FE
24FE+24POTS /24FE+48POTS
32FE＋96POTS
无风扇 设备尺寸 交直流 混线 环境监控 EPON GPON 电源具备4KV防护 能力 用户接口具备1.5KV 防护能力 工作温度-10℃～ 55℃
重庆电信“光进铜退”视频监控承载应用案例
2007年5月，重庆电信采用EPON应用于江津、云阳、北碚、南坪、巴南110 监控项目，目前为止共计接入200多个接入点，全区的其他地区在建设中。
前端监控单元
网管
前端监控单元 前端监控单元 前端监控单元 ONU
南桥头 分光器 江津城域网 南桥头OLT
前端监控单元 前端监控单元
棕榈泉FTTB组网图
棕榈泉小区为多层高档住宅楼，每四 层楼共享一台F820终端,每台F820终 端提供16FE+16POTS。
ONT
PC
PHONE
武昌大区 SS
IPTV
F820
ONT
GE
GE
承载网
GE
OLT 机
1：32 Splitter
成本远低于FTTH，带宽能力满 足未来3～5年业务需求。
赵家条FTTB宽带下沉项目简介
江津公安局监控中心
七贤街 分光器
ONU
前端监控单元 前端监控单元
深圳电信尖冈山别墅和比克电池宽带项目
深圳电信作为广东电信乃至全国电信的先行者、排头兵，在EPON项目上积极探索， 与中兴通讯合作进行了FTTH模式的试点，并在尖冈山别墅和比克电池厂两个宽带项 目上成功的实施了商用局，共计约200用户，运行情况良好。在此基础上对于EPON 的集成语音实现，深圳电信率先进行了现网测试。
C300 EPON 中兴开局初学者配置手册最新
1、一个新的OLT了首先第一步就是配置单板，卡槽，机框等信息ZXAN(config)#add-rack rackno 1 racktype IEC19ZXAN(config)#add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFZXAN(config)#add-card rackno 1 shelfno 1 slotno 0 PRWGZXAN(config)#add-card rackno 1 shelfno 1 slotno 1 PRWGZXAN(config)#add-card rackno 1 shelfno 1 slotno 2 ETGOZXAN(config)#add-card rackno 1 shelfno 1 slotno 3 GTGOZXAN(config)#add-card rackno 1 shelfno 1 slotno 19 GUFQ查看卡槽信息ZXAN(config)#show cardRack Shelf Slot CfgType RealType Port HardV er SoftV er Status-------------------------------------------------------------------------------1 1 0 PRWG PRWG 0 INSERVICE 1 1 1 PRWG PRWG 0 NOPOWER 1 12 ETGO ETGOD 8 091201 V1.2.3P3 INSERVICE 1 1 3 GTGO GTGOA 8 080802 V1.2.3P3 INSERVICE 1 1 10 SCXM SCXM 0 090700 V1.2.3P3 STANDBY 1 1 11 SCXM SCXM 0 090700 V1.2.3P3 INSERVICE 1 1 19 GUFQ GUFQ4 090200 V1.2.3P3 INSERVICEZXAN(config)#show running-configadd-rack rackno 1 racktype IEC19add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFadd-card rackno 1 shelfno 1 slotno 0 PRWGadd-card rackno 1 shelfno 1 slotno 1 PRWGadd-card rackno 1 shelfno 1 slotno 2 ETGOadd-card rackno 1 shelfno 1 slotno 3 GTGOadd-card rackno 1 shelfno 1 slotno 19 GUFQadd-card rackno 1 shelfno 1 slotno 20 GUFQ2、创建VLAN 100 200 并配置各vlan的ip地址，以便后期检测链路的正确性ZXAN(config)#vlan databaseZXAN(vlan)#vlan 100ZXAN(config-vlan)#exitZXAN(config)#inter vlan 100ZXAN(config-if)#ip address 192.168.128.232 255.255.255.0ZXAN(config-if)#exitZXAN(config)#vlan 200ZXAN(config-vlan)#exitZXAN(config)#inter vlan 200ZXAN(config-if)#ip address 192.168.200.200 255.255.255.0ZXAN(config-if)#exitZXAN(config)#epononu认证模式只对epon卡槽有效ZXAN(config-epon)#onu-authentication-mode auth-loid-as-sn 1/2 enable3、创建ONU的流量模板ZXAN(config-epon)#onu-sla-profile profile-name create 10MZXAN(config-epon)#onu-sla-profile profile-set 10M upstream assured 5000 maximum 10000 ZXAN(config-epon)#onu-sla-profile profile-set 10M downstream maximum 10000ZXAN(config-epon)#exit4、创建SIP模板ZXAN(config-epon)#sip-profile sip-test register-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test backup-register-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test proxy-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test backup-proxy-server ip 192.168.128.70ZXAN(config-epon)#sip-profile sip-test outbound-server ip 192.168.128.705、创建fax模板ZXAN(config-epon)#fax profile t30 t38 disable control-mode ss6、创建h248模板ZXAN(config-epon)#h248-profile h248-test register-server ip 192.168.128.70 port 5060ZXAN(config-epon)#h248-profile h248-test backup-register-server ip 192.168.128.70 port 5060 ZXAN(config-epon)#h248-profile h248-test mg register-mode ip port 5060ZXAN(config-epon)#h248-profile h248-test heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 37、创建VOIP-IP模板ZXAN(config-epon)#voip-vlan profile voipvlan-test tag-mode tag cvlan 300 priority 78、创建VOIP-VLAN模板ZXAN(config-epon)#voip-ip profile voipip-test relation independent mode static gateway 192.168.128.1 dns 192.168.128.1ZXAN(config)#show running-configeponvoip-ip profile voipip-test relation independent mode static gateway 192.168.128.1 dns 192.168.128.1voip-vlan profile voipvlan-test tag-mode tag cvlan 300 priority 7h248-profile h248-test register-server ip 192.168.128.70 port 5060h248-profile h248-test backup-register-server ip 192.168.128.70 port 5060h248-profile h248-test heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 3h248-profile h248-test mg register-mode ip port 5060sip-profile sip-test register-server ip 192.168.128.70 port 5060sip-profile sip-test backup-register-server ip 192.168.128.70 port 5060sip-profile sip-test proxy-server ip 192.168.128.70 port 5060sip-profile sip-test backup-proxy-server ip 192.168.128.70 port 5060sip-profile sip-test outbound-server ip 192.168.128.70 port 5060sip-profile sip-test register-interval 3600sip-profile sip-test heartbeat enable cycle 20 count 3sip-profile sip-test mg port 5060fax profile t30 t38 disable control-mode ss!重命名ONU-sla名字ZXAN(config-epon)#onu-sla-profile profile-name rename oldname xlxh-onu-dba newname onu-sla-test配置改ONU-type不会自动下发配置ZXAN(config)#eponZXAN(config-epon)#auto-dispatch-set ZTE-EPON disableZXAN(config-epon)#exit9、配置ONU-TYPE如果OLT没有配置ONU-type则需要自己配置ONU-typeZXAN(config)#ponZXAN(config-pon)#onu-type ZTE-EPON epon description 804WZXAN(config-pon)#onu-type-if ZTE-EPON eth_0/1-4ZXAN(config-pon)#show onu-type epon ZTE-EPONOnu type name: ZTE-EPONPon type: eponDescription: 804WProtect type: noneSpeed: 1gZXAN(config-pon)#exit10、配置带宽业务10.1、查询未注册的ONUZXAN(config)#inter epon-olt_1/2/1ZXAN(config-if)#show onu unauthenticationOnu Interface : epon-onu_1/2/1:1Onu Model : RL-4WMAC Address : 1c18.4a0d.d30fSN :LOID :LOID_PSW :Online State : authentication denyExtOam State : completeSoftware Version : 6151Hardware Version : v1.0_01RegTime : 2015/07/22 10:43:06ZXAN(config-if)#exit10.2、注册ONUZXAN(config-if)#onu 1 type ZTE-EPON mac 1c18.4a0d.d30fZXAN(config-if)#show onu detail-info epon-onu_1/2/1:110.3、进入ONU端口下配置业务端口VLANZXAN(config)#inter epon-onu_1/2/1:1ZXAN(config-if)#sla-profile 10MZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#exit10.4、上行添加ＶＬＡＮZXAN(config)#inter gei_1/19/1ZXAN(config-if)#switchport default vlan 100ZXAN(config-if)#switchport vlan 200 tagZXAN(config)#inter gei_1/19/2ZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#switchport default vlan 100ZXAN(config-if)#exit10.5、远程ONU下配置用户侧VLAN由于带WiFi的onu带有web管理界面；在web页面上配置vlan相当于untag vlan ZXAN(config)#pon-onu-mng epon-onu_1/2/1:1ZXAN(epon-onu-mng)#vlan port eth_0/1 mode transparentZXAN(epon-onu-mng)#exitZXAN(config)#exit11、保存配置ZXAN#writeZXAN(config)#show runningvlan databasevlan 1,100,200,300!!epononu-authentication-mode auth-loid-as-sn 1/2 enableencrypt algorithm 1/2 triple-churning key-update-period 20 churning-timer 3onu-sla-profile profile-name create onu-sla-testonu-sla-profile profile-set onu-sla-test upstream fixed 0 fixedpkt 64 assured 102400 maximum 1024000maxburst 45000 priority 0onu-sla-profile profile-set onu-sla-test downstream maximum 1024000onu-sla-profile profile-name create 10Monu-sla-profile profile-set 10M upstream fixed 0 fixedpkt 64 assured 5000 maximum 10000 maxburst 45000priority 0onu-sla-profile profile-set 10M downstream maximum 10000auto-dispatch-set ZTE-EPON disable!pononu-type ZTE-EPON epon description 804Wonu-type-if ZTE-EPON eth_0/1onu-type-if ZTE-EPON eth_0/2onu-type-if ZTE-EPON eth_0/3onu-type-if ZTE-EPON eth_0/4uncfg-onu-display-info sn pw!interface vlan 100ip address 192.168.128.232 255.255.255.0!interface vlan 200ip address 192.168.200.200 255.255.255.0!interface vlan 300ip address 192.168.100.100 255.255.255.0!interface null1!interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static !interface epon-onu_1/2/1:1admin enablesla-profile 10M vport 1encrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100 tag vport 1!!interface gei_1/19/1hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200 tag!interface gei_1/19/2hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100!二、配置不带WIFI的EPON ONU RL804C || 804FC ZXAN(config)#RL804C || 804FCZXAN(config)#show onu unauthenticationOnu Interface : epon-onu_1/2/1:1Onu Model : RL-4FCMAC Address : 1c18.4a0f.e563SN :LOID :LOID_PSW :Online State : authentication denyExtOam State : completeSoftware Version : 6151Hardware Version : v1.0_01RegTime : 2015/07/22 13:44:41ZXAN(config-if)#show running-config inter epon-olt_1/2/1 !interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static!ZXAN(config-if)#interface epon-olt_1/2/1ZXAN(config-if)#onu 2 type ZTE-EPON mac 1c18.4a0f.e563ZXAN(config)#inter epon-onu_1/2/1:2ZXAN(config-if)#switchport vlan 100 tagZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#exitZXAN(config)#pon-onu-mng epon-onu_1/2/1:2ZXAN(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 100 priority 0 ZXAN(epon-onu-mng)#vlan port eth_0/2 mode tag vlan 200 priority 1ZXAN(epon-onu-mng)#show running-configadd-rack rackno 1 racktype IEC19add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFadd-card rackno 1 shelfno 1 slotno 0 PRWGadd-card rackno 1 shelfno 1 slotno 1 PRWGadd-card rackno 1 shelfno 1 slotno 2 ETGOadd-card rackno 1 shelfno 1 slotno 3 GTGOadd-card rackno 1 shelfno 1 slotno 19 GUFQsystem-monitor watchdog rackno 1 shelfno 1 slotno 0 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 0 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 0 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 0 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 0 all system-monitor watchdog rackno 1 shelfno 1 slotno 1 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 1 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 1 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 1 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 1 all system-monitor watchdog rackno 1 shelfno 1 slotno 2 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 2 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 2 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 2 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 2 all system-monitor watchdog rackno 1 shelfno 1 slotno 3 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 3 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 3 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 3 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 3 all system-monitor watchdog rackno 1 shelfno 1 slotno 10 enablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 10 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 10 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 10 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 10 all system-monitor watchdog rackno 1 shelfno 1 slotno 11 enablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 11 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 11 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 11 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 11 all system-monitor watchdog rackno 1 shelfno 1 slotno 19 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 19 value 5system-monitor endless-loop duration rackno 1 shelfno 1 slotno 19 value 75system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 19 disablesystem-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 19 all!vlan databasevlan 1,100,200,300!!epononu-authentication-mode auth-loid-as-sn 1/2 enableencrypt algorithm 1/2 triple-churning key-update-period 20 churning-timer 3onu-sla-profile profile-name create onu-sla-testonu-sla-profile profile-set onu-sla-test upstream fixed 0 fixedpkt 64 assured 102400 maximum 1024000maxburst 45000 priority 0onu-sla-profile profile-set onu-sla-test downstream maximum 1024000onu-sla-profile profile-name create 10Monu-sla-profile profile-set 10M upstream fixed 0 fixedpkt 64 assured 5000 maximum 10000 maxburst 45000priority 0onu-sla-profile profile-set 10M downstream maximum 10000auto-dispatch-set ZTE-EPON disable!!pononu-type ZTE-EPON epon description 804Wonu-type-if ZTE-EPON eth_0/1onu-type-if ZTE-EPON eth_0/2onu-type-if ZTE-EPON eth_0/3onu-type-if ZTE-EPON eth_0/4uncfg-onu-display-info sn pw!interface mng1ip address 136.1.1.100 255.255.255.0boot-server 192.168.110.2boot-username xlxhconfig-filename startrun.datimgfile-location local!interface vlan 100ip address 192.168.128.232 255.255.255.0!interface vlan 200ip address 192.168.200.200 255.255.255.0!interface vlan 300ip address 192.168.100.100 255.255.255.0!interface null1!interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static onu 2 type ZTE-EPON mac 1c18.4a0f.e563 ip-cfg static !interface epon-onu_1/2/1:1admin enablesla-profile 10M vport 1encrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100,200 tag vport 1!interface epon-onu_1/2/1:2admin enableencrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100,200 tag vport 1!interface gei_1/19/1hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200 tag!interface gei_1/19/2hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200,300 tag!!!pon-onu-mng epon-onu_1/2/1:1no auto-configvlan port eth_0/1 mode transparent!!pon-onu-mng epon-onu_1/2/1:2no auto-configvlan port eth_0/1 mode tag vlan 100 priority 0vlan port eth_0/2 mode tag vlan 200 priority 1!eponvoip-ip profile voipip-test relation independent mode static gateway 192.168.128.1 dns 192.168.128.1voip-vlan profile voipvlan-test tag-mode tag cvlan 300 priority 7h248-profile h248-test register-server ip 192.168.128.70 port 5060h248-profile h248-test backup-register-server ip 192.168.128.70 port 5060h248-profile h248-test heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 3h248-profile h248-test mg register-mode ip port 5060sip-profile sip-test register-server ip 192.168.128.70 port 5060sip-profile sip-test backup-register-server ip 192.168.128.70 port 5060sip-profile sip-test proxy-server ip 192.168.128.70 port 5060sip-profile sip-test backup-proxy-server ip 192.168.128.70 port 5060sip-profile sip-test outbound-server ip 192.168.128.70 port 5060sip-profile sip-test register-interval 3600sip-profile sip-test heartbeat enable cycle 20 count 3sip-profile sip-test mg port 5060fax profile t30 t38 disable control-mode ss!12、配置RL804系列不带WiFi的vlan业务配置方式一：通过trunk vlan配置，但是起不到端口隔离的作用；ZXAN(epon-onu-mng)#vlan port eth mode hybrid def-vlan 200 vlan-list 100ZXAN(epon-onu-mng)#vlan port eth_0/2 mode trunk vlan-list 100 def-vlan 200三四口的方式配置；起到端口隔离作用；可以配置不同的业务vlanZXAN(epon-onu-mng)#vlan port eth_0/3 mode tag vlan 100 priority 0ZXAN(epon-onu-mng)#vlan port eth_0/4 mode tag vlan 200 priority 013、配置RL804W系列带WiFi的vlan业务配置pon-onu-mng epon-onu_1/2/1:1no auto-configvlan port eth_0/1 mode transparent804W WEB 管理界面配置这样能实现配置两个业务vlan的功能2、如果配置eth1 口为路由DHCP 绑定1 口；可以上网，但是如果eth2 绑定的vlan200 也是Internet route模式；则接入2 口也能ping通eth1 口绑定的vlan1003、如果配置eth1 口为路由DHCP 绑定1 口；可以上网，但是如果eth2 绑定的vlan200 是other 桥模式；则接入2 口不能ping通eth1 口绑定的vlan 100 起到两个业务分配的效果14、中兴对接GPON ONU的配置14.1 配置ONU-type gpononu-type ZTE-EPON epon description 804Wonu-type ZTE-GPON gpon description 1GE+4FE+2POTS onu-type ZTE-GPON gpon max-tcont 8onu-type ZTE-GPON gpon max-gemport 32onu-type ZTE-GPON gpon max-switch-perslot 32onu-type ZTE-GPON gpon max-flow-perswitch 32onu-type ZTE-GPON gpon max-iphost 1onu-type-if ZTE-GPON eth_0/1onu-type-if ZTE-GPON eth_0/2onu-type-if ZTE-GPON eth_0/3onu-type-if ZTE-GPON eth_0/4onu-type-if ZTE-GPON pots_0/1onu-type-if ZTE-GPON pots_0/2uncfg-onu-display-info sn pw配置gpon ONU对接OLT14.2、查询未注册的ONUZXAN(config)#show gpon onu uncfgOnuIndex Sn State---------------------------------------------------------------------gpon-onu_1/3/1:1 GPON12345678 unknown ZXAN(config)#14.2、注册gpon ONUZXAN(config-if)#onu 1 type ZTE-GPON sn?sn Serial number authentication modesn+pw Sn+pw authentication modesn+hpw Sn+hpw authentication modesn+rid sn+rid authentication mode(XGPON)ZXAN(config-if)#onu 1 type ZTE-GPON sn GPON12345678 ?vport-mode Vport configuration mode<cr>ZXAN(config-if)#onu 1 type ZTE-GPON sn GPON12345678.[Successful]ZXAN(config-if)#14.3、配置tcont 带宽模板ZXAN(config)#gponZXAN(config-gpon)#profile ?tcont Configure T-CONT profiletraffic Configure traffic profileZXAN(config-gpon)#profile tcont 100M type ?1 -Fixed bandwidth2 -Assured bandwidth3 -Assured bandwidth and Non-assured bandwidth4 -Best-effort bandwidth5 -The super set of all of T-CONT typesZXAN(config-gpon)#profile tcont 100M type 3 assured 100000 maximum 1024000 [Successful]ZXAN(config-gpon)#14.4、配置ONU-SIP模板ZXAN(config-gpon)#onu profile sip sip-test proxy 192.168.128.7014.5、配置带宽业务端口ZXAN(config)#inter gpon-onu_1/3/1:1ZXAN(config-if)#tcont 1 name tcont1 profile 100MZXAN(config-if)# gemport 1 name gemport1 unicast tcont 1 dir both queue 1 ZXAN(config-if)# service-port 1 user-vlan 300 vlan 10014.6、配置业务通道pon-onu-mng gpon-onu_1/3/1:1service internet type internet gemport 1 vlan 300switchport-bind switch_0/1 veip 1!!14.7、配置用户侧VLAN15、配置gpon-onu的线路模板onu-profile gpon line line-gpontcont 1 name tcont1 profile 100Mtcont 1 gap mode3gemport 1 unicast tcont 1 dir both queue 1!pon!16、配置gpon-onu远程管理模板方式一：pononu-profile gpon remote remote-gponservice date type internet gemport 1 cos 0 vlan 300switchport-bind switch_0/1 veip 1!方式二：pononu-profile gpon remote remote-cvlan300service intenet gemport 1 vlan 300veip 1 inter-domain test1switchport-bind switch_0/1 veip 1vlan-filter-mode veip 1 tag-filter vid-match untag-filter discardvlan-filter veip 1 priority 0 vid 300ex-vlan veip 1 input-tpid 0x8100 output-tpid 0x8100 down-mode inverse-upstream !17、加入已配置的线路模板和远程onu模板（下面即配置带宽业务）ZXAN(config)#inter gpon-olt_1/3/1ZXAN(config-if)#onu 1 profile ?alarm Alarm profileline Line profileperformance Performance profileremote Remote profileZXAN(config-if)#onu 1 profile line line-gponZXAN(config-if)#onu 1 profiler remote remote-gpon17.1 在onu接口下配置业务VLANZXAN(config)#inter gpon-olt_1/3/1：1ZXAN(config-if)# service-port 1 user-vlan 300 vlan 100。
EPON原理及产品介绍.
——基于中兴ZX A10 xPON系统解决方案
中兴通讯 上海研发中心
All rights reserved © 2006, ZTE CO., LTD.
CONTENT
PON技术简介
中兴EPON产品介绍
典型案例介绍
第 2页
All rights reserved © 2006, ZTE
上世纪90年代末APON开始商用
2003年6月 美国三大运营商开始APON招标 2003年8月日本NTT开始EPON招标 2005年中国电信开始测试并部署EPON试验网
第 9页
All rights reserved © 2006, ZTE
机密
当前最有前途的两种PON
EPON
特点： ◆ IEEE 802.3ah，启动较早，由制造商主导推进。 ◆ 由以太网技术发展而来，最适宜承载的是基于以太网的业务， 例如宽带上网、VoIP、IPTV等。 ◆ 芯片解决方案较为成熟； ◆ 简单是其主要特征，完全可以满足FTTH的应用需求； ◆ DBA、加密算法、管理维护等进一步严格定义，光链路指标 的改进，对改善互通性与实用性较为关键。（进展中）
无源光网络的构成
第 5页
All rights reserved © 2006, ZTE
机密
PON网络体系结构
第 6页
All rights reserved © 2006, ZTE
机密
技术比较（PON vs MC）
MC技术的两种使用方式： 以32个结点为例 点到点以太接入 P2P N根光纤，2N个光收发器 管理独立 32/64根光纤 局端 小区交换机接入 64个收发器 只需铺设1或2根光纤到小区 2N+2个光收发器 设备占用局端机房空间小 P2P 1/2根光纤 在传输过程中需要有源设备 局端 66个收发器 小区交换机 设备分级管理
中兴 EPON OLT+ONU设备简介
业务提供能力：
8路LAN用户板（满配24线） 16/8路模拟用户板（满配32线） 8路E1 （满配16路）
设备尺寸：44.1 mm×482.6 mm×250 mm 设备重量： < 5kg（满配） 功耗：满配置状态最大50W平均30W 电源： DC -48V±20％,AC 86V～280V
机框尺寸：88.1 mm×482.6 mm×240 mm 机框重量：8kg（满配） 功耗：满配置状态下<150W 电源： DC -48V±20％,AC 86V～280V
组网能力：
2个1000 M以太网光/电接口； 2个100 M以太网光/电接口 1个GPON ONT光接口； 1个EPON ONT光接口
ZXA10 F822：固定提供24/16的POTS+FE， 唯一一款同时提供交流、直流输入的1U MDU
物理特性：
业务提供能力：
24路窄带语音+24路宽带FE 16路窄带语音+16路宽带FE
设备尺寸：482.6 mm(W) × 43.6 mm(H) ×240mm(D) 设备重量： < 4.5kg（满配） 功耗：小于45W 电源： DC -48V±20％,AC 86V～280V
应用方式： 组网能力：
1个EPON ONT光接口； 1个GPON ONT光接口； 1个10G EPON ONT光接口；
新建城市小区，放置在楼道内或者楼道地下室以及 楼道弱点井中，提供宽窄带业务统一接入（五类线 线入户）； 改造城市小区，放置在楼道内或者楼道地下室以及 楼道弱点井中，提供宽窄带业务统一接入（五类线 线入户）； 城市大客户项目，放置在楼道内或者楼道地下室以 及楼道弱点井中，提供宽窄带业务统一接入（五类 线线入户）；
NetNumenN31网管(EPON篇)
将统计数据保存 到外部文件中
区域 网元 所处 区域
网元 名 网元 名称
网元 IP 网元 IP地 址
网元 种类 网元 类型
板卡种 类 控制板 用户板 上联板
业务类 型 见 “ 说明”
板卡 型号 板卡 具体 型号
板卡 数量 板卡 数量
端口 总数 板卡 端口 总数
硬件 版本 板卡 硬件 版本
软件 版本 板卡 软件 版本
选择“接入层设备 选择“接入层设备保存网元Flash策略” 策略” 保存网元 策略
© 2006, ZTE Corporation. All rights reserved.
资源统计功能－ 运行维护功能 (资源统计功能－板卡资源 资源统计功能 板卡资源)
网元板卡资源统计（先执行“提取网元统计数据” 网元板卡资源统计（先执行“提取网元统计数据”的策略） 统计全网PON网元设备资源信息，包括不同业务类型板 卡的种类、软硬件版本情况，统计结果按网元区分。
OLT ONU
SFU(单住户单元 ) D400,D402
MDU(多住户单元 ) 9806H
D420,D421,D422 SBU(单商户单元 ) F429 MTU(多商户单元 ) F820
© 2006, ZTE Corporation. All rights reserved.
EPON介绍 介绍(OLT设备业务连接方式 设备业务连接方式) 介绍 设备业务连接方式
网元版本管理) 系统管理功能 (网元版本管理 网元版本管理
查看运行版本区 版本 可查看指定机框下 所有槽位或单个 槽位下的版本信息
将网元上的版本文 件上载到网管， 件上载到网管，支 持批量版本上载
定时将网管上的版 本文件下载到网元 主控板上
中兴EPON设备介绍胶片
红灯 熄灭
1/2/3/4号端口已经激活，但是未接收到光信号 1/2/3/4号端口没有激活
C220端口介绍
1. 上联口：gei_0/X/Y，其中X为EIG/EIGM的槽位号，取值1～6、 9～14；Y为以太网端口号，取值1～4。
2. PON口：epon-olt_0/X/Y，其中X为EPFC的槽位号，取值1～6 、9～14；Y为PON口编号，取值1～4。例:epon-olt_0/5/1（5 槽位1PON口）
供电与接地要求
供电要求 1． ZXA10 C220使用直流-48 V电源，机房应配备交、直流电源转换 设备，提供工作电源，直流电压允许波动范围为-57 V~-38 V。
2． 为保障ZXA10 C220在市电停电后不中断工作，需要有相应的不间 断供电措施。如油机发电机组、蓄电池组等。
3． 直流电源电压所含杂音电平指标应满足原邮电部技术规范要求。 4． 直流电源应具有过压/过流保护及指示。 接地要求 整机可以采用联合接地，也可以采用工作地与电源地在背板电源插座处
EPON ONT-F820
上联接口：
1/2个标准EPON接口或者GPON接口（SC/APC）,支持PON上联口保护
线路端: 1.25Gb/s对称（上下行）
链路距离：0－20km (MAX)
用户接口：
24个10/100 BASE-T接口
或者8FE＋16路E1/T1接口
或者16FE＋8路E1/T1接口
光电混合千兆以太网板（EIGM）
•EIGM面板指示灯从上到下依次为：RUN灯、ACT1灯、 ACT2灯。面板上RST键用于单板复位。
•EIGM板的接口说明
丝印
含义
1（TX、RX）
千兆以太网光接口
中兴EPONOLT+ONU设备简介
目录
CONTENTS
• EPON技术简介 • 中兴EPON OLT设备介绍 • 中兴EPON ONU设备介绍 • 中兴EPON OLT+ONU设备的组网方案 • 中兴EPON OLT+ONU设备的维护与故障排除
01 EPON技术简介
CHAPTER
EPON技术概述
技术支持
提供24小时在线技术支持， 协助用户解决设备故障和 技术问题。
故障案例库
建立故障案例库，收集和 整理各类故障案例，为用 户提供参考和借鉴。
谢谢
THANKS
智能化发展
EPON将与人工智能、大 数据等技术结合，实现网 络的智能化管理和运维。
02 中兴EPON OLT设备介绍
CHAPTER
中兴EPON OLT设备概述
中兴EPON OLT设备是一种光纤 接入网络设备，采用EPON技术 实现光纤到户（FTTH）的接入。
它位于运营商网络的核心，提供 大容量的数据、语音和视频等多
种业务。
中兴EPON OLT设备采用模块化 设计，具有良好的扩展性和升级
能力。
中兴EPON OLT设备的主要功能和特点
提供高速数据传输
支持多种速率的光信号传输， 满足不同用户的需求。
远程管理
支持远程管理和维护，降低运 营成本。
多业务融合
支持数据、语音和视频等多种 业务的接入和传输。
高可靠性
采用冗余设计和热备份技术， 确保设备的稳定运行。
04
测试与调试
完成安装和配置后，进行测试和 调试，确保设备正常运行和业务
可用性。
04 中兴EPON OLT+ONU设备的组网方案
网络-中兴通讯EPON OLT及ONU设备介绍
中兴通讯EPON设备介绍一、局端OLT设备ZXA10 C200ZXA10 C200采用大带宽多平面架构，支持光纤接入网FTTB、FTTC、FTTO、FTTH等多种应用模式，完善支持多业务，满足不同的客户业务需求，满足平滑演进的要求。
参数➢设备容量设备高度3 U系统交换容量68G，背板容量275 G，实现无阻塞交换单框最大支持20×PON口，最多可以接入1280×ONT➢上联网络接口上联IP数据网络接口：最大可支持8×GE上联上联视频网络接口：可选支持FE/GE接口和RF接口➢PON口单个PON端口最大支持64分支最大传输距离20 Km下行波长1490 nm，上行波长1310 nm视频CATV波长1550 nm➢功能特征支持完善的DBA功能，提供最小保证带宽、最大允许带宽、最大延时等性能保障，支持SLA支持完善的远端设备OAM功能，包括链路状态检测、故障隔离、远端环回、远端状态检测等功能支持下行业务的AES128加密和解密支持完善的用户端设备管理和用户认证，支持IEEE802.1x认证，支持PPPoE转发支持多种包分类功能基于VLAN-ID分类基于IP TOS分类基于TCP/UDP端口号分类支持SNMP和Telnet网管支持对IP三层路由功能的升级能力风扇可在线更换➢以太网二层交换特性支持802.1Q VLAN，VLAN数目最大4K，MAC地址表容量为16K条目支持VLAN Stacking（Q- in- Q）支持IGMPSnooping（支持IGMP V1，V2），最大支持1024个组播组支持上联接口的Trunking功能支持RSTP支持IEEE802.3x Pause 帧支持IP TOS和IEEE802.1p优先级，设备支持8个优先级队列支持基于MAC地址的包过滤功能➢设备物理结构，环境和电气指标设备体积：132.55 mm×482.6 mm×374.7 mm（高×宽×深）重量：满配置25 Kg功耗：满配置200W供电：双路电源输入，-48V DC（-38V DC～-57V DC）工作温度：-5℃～45℃工作湿度：5%～95%ZXA10 D系列用户终端二、终端设备ZXA10 D400➢接口功能用户网络接口：4个10 M/100 M Base_T接口光接口（线路端）：1个PON口（SC/PC）➢数据传输速率线路端：1.25 Gbsp对称（上下行）用户端接口：10/100 Mb/s 自适应➢传输距离链路距离：0~20 Km➢物理性能功耗：<10W尺寸：39 mm×145 mm×220 mm（高×宽×深）工作温度：-5℃~45℃工作湿度：5%~95%重量：<1 Kg供电：DC12V安装方式：桌面/壁挂➢传输波长接收：1490 nm发送：1310 nm➢业务功能支持上电自动注册支持802.1Q支持IGMP snooping proxy支持802.1P；IPV4 ToS priority；支持AES-128加密方式支持用户端口设置回环测试支持事件自动告警三、终端设备ZXA10 F820➢接口功能用户网络接口：24个10 M/100 M Base_T接口光接口（线路端）：1个PON口（SC/PC）➢数据传输速率线路端：1.25 Gbsp对称（上下行）用户端接口：10/100 Mb/s 自适应➢传输距离链路距离：0~20 Km➢物理性能功耗：<30W尺寸：43mm × 436mm × 200mm（高×宽×深）工作温度：-5℃~45℃工作湿度：5%~95%重量：<1 Kg供电：DC12V安装方式：桌面/壁挂➢传输波长接收：1490 nm发送：1310 nm➢业务功能支持上电自动注册支持802.1Q支持IGMP snooping proxy支持802.1P；IPV4 ToS priority；支持AES-128加密方式支持用户端口设置回环测试支持事件自动告警四、终端设备ZXDSL 9806HZXDSL9806H是一款提供xDSL用户线路的调制解调、多种宽带业务综合接入等功能的小容量的一体化设备，支持EPON上行。
中兴EPON设备介绍胶片
中国联通泉州分公司
光以太网接口板（EIG）
绿灯不亮 ACT1 绿灯亮 1号GE光口未连接或链路未连接 1号GE光口已建链（LINK）
绿灯闪烁
绿灯不亮 ACT2 绿灯亮 绿灯闪烁 绿灯不亮 ACT3 绿灯亮
1号GE端口有数据收发（ACTIVE）
2号GE光口未连接或链路未连接 2号GE光口已建链（LINK） 2号GE端口有数据收发（ACTIVE） 3号GE光口未连接或链路未连接 3号GE光口已建链（LINK）
EPUA V16B V08B MTPD MTPA
SC/APC光口 50芯PCB针式孔 50芯PCB针式孔 -
1 1 1 -
VoIP板 8路VoIP模拟用户线接入 直流电源板 交流电源板 直流电源板 交流电源板
中国联通泉州分公司
Page 23
百兆主控交换板（MS8E）
百兆主控交换板MS8E板是F820系统中的控制交换板，完成系统的控制、数据
绿灯闪烁
绿灯不亮 ACT4 绿灯亮 绿灯闪烁
3号GE端口有数据收发（ACTIVE）
4号GE光口未连接或链路未连接 4号GE光口已建链（LINK） 4号GE端口有数据收发（ACTIVE）
中国联通泉州分公司
Page 13
光电混合千兆以太网板（EIGM）
EIGM面板指示灯从上到下依次为：RUN灯、ACT1灯、ACT2灯。 面板上RST键用于单板复位。
表中所列出的ACT状态均为正常工作端口的指示灯状态，如果为 保护端口，则指示灯状态均为熄灭。
中国联通泉州分公司
Page 17
EPFC指示灯状态说明
丝印 不亮 颜色 含义 没上电、对插卡未插或不匹配（如果有对插卡），或CPU未启动起 来
中兴C300_EPON_基本业务配置
中兴C300_EPON_基本业务配置1.1 产品外观ZXA10 C300采用10U高度（其中单板高9U，风扇1U），提供21英寸和19英寸两种机箱结构，外形尺寸分别为：21英寸机框：449.2 mm x 535 mm x 270 mm(高×宽×深)；19英寸机框：443.7 mm x 482.6 mm x 270 mm(高×宽×深)，可放置在中兴通讯通用的21英寸机架21D03H22（2200 mm × 600 mm × 300 mm）(高×宽×深)，或19英寸标准机架19D03H22（2200 mm × 600 mm × 300 mm）(高×宽×深)内，通常，机架可配置2台C300。
1.1.1 IEC 19英寸机框ZXA10 C300 19英寸机框提供21个槽位。
其中第0、1号槽位为电源板槽位，第10、11号槽位为主控板槽位，第18号槽位为公共接口板槽位，第19、20号槽位为上联板槽位，其余14个槽位为业务板槽位，可支持EPON/GPON/10G EPON/PTP/TDM线卡等。
ZXA10 C300 19英寸机框外形如图2所示：图1ZXA10 C300 19英寸正面外观图(包含1U风扇插箱)IEC 19英寸机框配置如图4所示：图2IEC 19英寸机框配置1.1.2 ETSI 21英寸机框ZXA10 C300 21英寸机框提供23个槽位。
其中第0、1号槽位为电源板槽位，第10、11号槽位为主控板槽位，第20号槽位为公共接口板槽位，第21、22号槽位为上联板槽位，其余16个槽位为业务板槽位，可支持EPON/GPON/10G EPON/PTP/TDM线卡等。
ZXA10 C300 21英寸机框外形如图3所示：图3ZXA10 C300 21英寸正面外观图(包含1U风扇插箱)ETSI 21英寸机框配置如图5所示：图4ETSI 21英寸机框配置1.1.3 小结●21英寸机框比19英寸机框多两个槽位，21英寸机框支持16个业务线卡槽位，19英寸机框支持14个业务线卡槽位●两种机框的最后一个9U槽位都只能支持公共接口板CICG，而不能支持业务线卡1.1.4 单板类型ZXA10 C300系统单板主要包括：交换控制板SCXL/SCXM、EPON 线卡ETGO/ETGQ、以太网上联板XUTQ/GUFQ/GUTQ/GUSQ、PTP以太网接口板FTGH、电路仿真板CTBB/CTTB/CTLA、通用公共接口板CICG/CICK、电源板PRWG、背板MWEA/MWIA、风扇组件，其主要单板如表2所示：表1ZXA10 C300单板列表2 开局基本操作2.1 登录方法通过超级终端（波特率9600）：一开始可以直接进入，但是如果想进入配置界面，要输入enable，密码：zxr10。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中兴通讯EPON系统产品说明
中兴通讯股份有限公司
2011年9月
1 产品概述
近年来，随着社会的发展，人们对于通信业务的需求不断增长，除了传统的话音、TDM专线等窄带业务外，对于宽带数据业务的需求迅速增长，更多
用户开始关注基于宽带的新业务如3D网络游戏、远程教育、视频会议、可视
电话、视频点播和IPTV等，同时这些增值业务也将成为运营商收入的增长点。
成为运营商吸引用户，提供差异化服务，增加业务收入的重要手段。
宽带增值业务的推广，使用户对带宽的需求由原来的几兆变为十几兆甚至几十兆、上百兆。
光纤作为传输高速率、大容量、多业务的最佳媒质，使得接
入手段的光纤化成为接入网的发展方向。
为了适应电信网络发展的需求，中兴通讯基于对网络发展内在规律的深入把握，推出了ZXA10 EPON无源光网络系列设备，为接入网的网络建设以及
业务提升提供了坚实的技术和业务平台。
图1中兴通讯FTTx整体解决方案
中兴通讯ZXA10 EPON无源光接入系统提供各种容量的局端设备到系列化的用户端设备，适应FTTN/B/O和FTTH等各种应用场合的一个全面光接入
解决方案，可以充分满足运营商在竞争激烈，业务发展变化迅速，网络不断发
展演进的大环境中，快捷方便开展业务、提供廉价大带宽和多业务支持能力的
要求。
ZXA10 EPON无源光接入系统提供良好的组播与动态带宽调度能力，支持大带宽的数据和互联网接入业务、VoIP业务、IPTV、CATV视频业务和
L2VPN业务的开展，有效支撑广播式与交互式的VOD/IPTV/SDTV/HDTV等
新兴高宽带业务的接入需求，并提供良好的QoS与安全性保障。
同时，ZXA10
EPON与中兴通讯综合业务接入网MSAN和DSLAM等产品统一组网，提供
全系列的FTTx解决方案。
2 产品系列
ZXA10 EPON产品系列由OLT设备和ONU设备构成。
2.1.1ZX A10 C220
1主要功能模块与单板
ZXA10 C220是一款中容量高密度的无源光接入局端设备，19英寸，机框高度6U，共14插槽。
图2ZXA10 C220外形图
图3ZXA10 C220板位图
1技术指标和参数
1)IP数据网络接口
∙FE、GE接口：FE光、FE电接口、GE光、GE电接口，支持10/100/1000Base_T电接口。
∙10GE光接口：光模块可插拔。
1)TDM接口
∙支持E1/T1，提供75Ω、120Ω两种类型。
∙支持STM-1接口板。
2)EPON接口
∙单个PON端口支持128分支。
∙支持上下行传输比特率：1.25Gbit/s 。
∙支持上下行线路编码：8B/10B 。
∙支持单纤双向传输方式时，上行中心波长1310nm，下行中心波长1490nm，CATV中心波长1550nm。
3)视频网络接口
∙支持FE/GE接口，提供IPTV业务。
∙通过外挂合波器支持CATV 1550 nm业务。
4)管理接口
∙维护串口：采用RJ-45连接器，可以连接本地超级终端，实现本地串口维护。
串口工作时，波特率缺省为9600 bit/s。
∙远程维护网口：远程维护网口采用RJ-45连接器，支持10/100 Mbit/s自适应，可以连接本地维护终端，以进行程序加载、调试等工作；也可连接
远端的网管工作站等设备，实现设备的远程管理(带外网管)。
∙带内网管口：带内网管通过GE光口上联IP网络，外接网管工作站。
5)物理规格
∙尺寸：482.6mm(宽)/265.9mm(高)/353mm(深)
∙出线方式：前出线
∙机框满配置重量：17kg
2.2 ZXA10 EPON ONU产品
中兴通讯提供系列EPON终端如下：
表1ZXA10 ONU产品列表。
