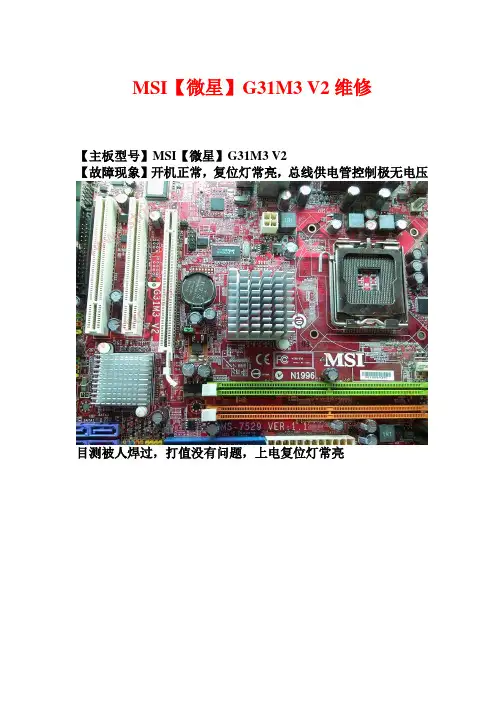

MSI【微星】G31M3 V2维修实例
MSI【微星】G31M3 V2维修
【主板型号】MSI【微星】G31M3 V2
【故障现象】开机正常，复位灯常亮，总线供电管控制极无电压
目测被人焊过，打值没有问题，上电复位灯常亮
先测内存电压1.9V正常
测总线电压太低0.4V
再总线供电场管控制极无电压
跑线总线场管控制极由旁边358控制，358芯片脚位如下：
358工作条件：8脚供电正常+脚电压大于-脚电压时Output输出
测358第8脚VCC供电正常
测358正（+）向输入脚无电压
跑线发现经电阻进入北桥旁边一个5脚芝麻管
查图纸芯片脚位如下：
芯片工作原理：1脚供电3.3V正常2脚EN信号正常5脚输出电压
测芯片1脚供电3.3V正常
再测芯片EN信号2.5V正常
最后测芯片输出脚无电压，判断此芯片损坏
电压1.2V正常输出
总线供电管电压也正常了
再上电测试复位灯不常亮了，上CPU 上内存跑码正常
显示器显示亮机
MSI【微星】G31M3 V2总线供电电路如下：
维修总结：UP7707 5脚元件损坏不能给LM358+向输入脚提供电压，LM358工作条件不满足不能输出电压控制总线供电场管导通，造成南北桥总线供电管无工作电压，主板供电不满足导致主板复位灯常亮
5脚元件为1.2V稳压IC，原理与ASUS主板VCCVID电压产生元件一样。
文章原创：电脑维修爱好者【】--凤城。
微星MS7522型主板内存及相关电路的电路分析_新版计算机主板常见故障实修演练_[共3页]
![微星MS7522型主板内存及相关电路的电路分析_新版计算机主板常见故障实修演练_[共3页]](https://img.taocdn.com/s3/m/379b3e2dfab069dc512201c9.png)
图4-16 技嘉8IRX型计算机主板内存供电电路
当按下开机键后，ATX电源开始向主板供电，3V电压到达场效应管的漏极D，Q137输出的电压为内存供电，同时经电阻器R530送至比较器LMV358的②脚，与③脚同相输入端的2.5V基准电压进行比较，当②脚电压低于③脚电压时，①脚输出高电平，经电阻器R1304至场效应管Q137的栅极G，场效应管导通。
当②脚电压高于③脚电压时，①脚输出低电平，场效应管Q137截止，Q137的源极S输出经滤波电容器EC38、EC39、BC377、BC342、BC380、BC381滤波后，输出2.5V的稳定电压为内存供电。
4.2.4 微星MS7522型主板内存及相关电路的电路分析
1．内存插槽的电路分析
图4-17所示为微星MS7522型计算机主板内存插槽电路，该电路采用DDR3内存。
该电路有+1.5V和+3V两组供电电压，接收来自CPU的地址信号（A0～A15）、系统时钟信号（CKE0、CKE1）、行选信号（RAS#）、列选信号（CAS#）、复位信号（RESET#）、时钟信号（CK0、CK1），同时通过数据信号（DQ0～DQ63）和校验位信号（DQS0～DQS17）与CPU连接。
主板电路维修资料
主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。
括号内的表示该处所起的作用。
2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。
3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。
CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。
二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。
三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。
怎样识别主板的厂商型号：可通过以下方法查看主板的型号。
（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。
四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。
其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。

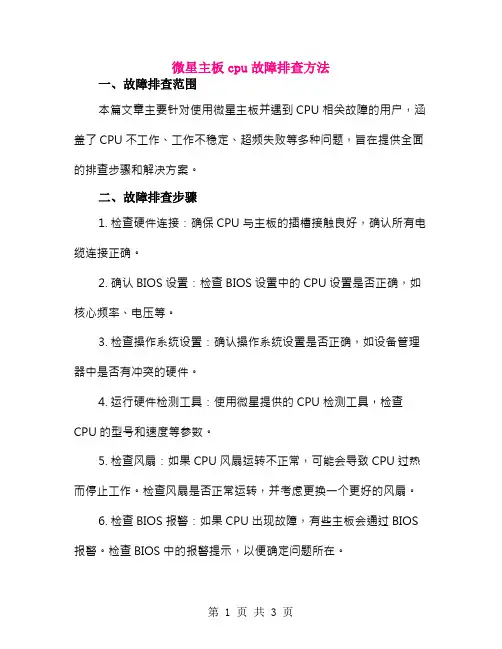

微星主板cpu故障排查方法
微星主板cpu故障排查方法一、故障排查范围本篇文章主要针对使用微星主板并遇到CPU相关故障的用户，涵盖了CPU不工作、工作不稳定、超频失败等多种问题，旨在提供全面的排查步骤和解决方案。
二、故障排查步骤1. 检查硬件连接：确保CPU与主板的插槽接触良好，确认所有电缆连接正确。
2. 确认BIOS设置：检查BIOS设置中的CPU设置是否正确，如核心频率、电压等。
3. 检查操作系统设置：确认操作系统设置是否正确，如设备管理器中是否有冲突的硬件。
4. 运行硬件检测工具：使用微星提供的CPU检测工具，检查CPU的型号和速度等参数。
5. 检查风扇：如果CPU风扇运转不正常，可能会导致CPU过热而停止工作。
检查风扇是否正常运转，并考虑更换一个更好的风扇。
6. 检查BIOS报警：如果CPU出现故障，有些主板会通过BIOS 报警。
检查BIOS中的报警提示，以便确定问题所在。
7. 查看日志和报告：如有需要，可查看系统日志和主板诊断报告，以获取更多关于故障的信息。
三、常见故障解决方案1. CPU不工作：a. 确认CPU已正确安装；b. 检查BIOS设置中的CPU设置；c. 查看系统日志和报告，查找是否有任何错误信息。
2. CPU工作不稳定：a. 检查风扇是否正常运转；b. 尝试降低CPU核心频率，看是否可以稳定工作；c. 如果可能的话，尝试更换一个更好的CPU散热器。
3. 超频失败：a. 恢复主板默认设置；b. 尝试降低内存频率；c. 如果可能的话，考虑更换更好的主板和CPU。
四、特别注意事项1. 在处理故障时，请务必小心谨慎，避免不当操作导致更大的损失或更严重的故障。
2. 在尝试任何解决方案之前，请备份重要的数据和设置，以防数据丢失或系统损坏。
3. 对于一些严重的故障，建议寻求专业维修人员的帮助。
五、其他建议1. 为确保最佳的系统性能和稳定性，建议使用与主板兼容的CPU，并确保硬件质量可靠。
2. 定期更新主板和CPU驱动程序，以确保操作系统与硬件之间的兼容性和稳定性。
主板检修实例
主板检修实例一、主板加电电路故障检修实例1、微星MS-6566E主板，故障为不通电。
此主板NQ为82801DB，I/O 83627HF-AW，主板别人以前修过，已经更换32.768晶振。
首先排除短路、路线问题，晶振两脚有起振电压0.26V左右,基本正常。
测I/O芯片83267第67脚无高电平，应该是南桥缺少1。
5VSB待机导致的，跑线路发现在AGP槽附近一“351”小场管损坏，此场管负责把3。
3VSB转1.5VSB待机电压，用“702”场管后，测试83627第67脚为3。
3V高电平，正常。
点PWR开关主板通电，故障修复。
分析：此故障就是南桥缺少一组待机导致无法开机，微星MS-6566系列型号主板大部分是该场管损坏导致的无法开机，此管位于AGP槽旁边。
2、一杂牌845GL主板，故障现象为插上ATX电源插头后，主板自动通电，点PWR 开关无法关机。
南桥为82801DB，南桥旁边有两个1117稳压器，其中一个非常烫手，经查短路的1117第三脚接+5VSB（紫线），第二脚输出应为给南桥提供3。
3V的待机电压，导致1117稳压，导致发烫一般为输出端后级电路短路导致的，本着先简后繁的原则，先更换1117稳压器，故障依旧，后更换南桥，故障排除。
分析：使用82801DB和82801EB南桥的主板，南板短路的经常的此类现象出现。
3、微星845E的主板，故障为点击开关没反应；强行开机有代码并可以走完，接显示器可以显示，查PWR开关一脚有5V电压，通过331电阻进I/O，绿线直接进I/O，I/O是83627HF-AW，此I/O为高电平触发，点PWR开关时有高电平触发，强行加电后可以点亮，说明南槔工作基本正常，应为I/O内部集成的触发电路损坏，更换I/O芯片后，故障排除。
4、一块848主板不开机，故障为不通电此主板的南桥为82801EB，I/O芯片为Winbond的83637，此主板为I/O开机，跑开机线路，绿线到I/O、PWR开关到I/O线路正常。
2400pro维修手册
2400pro维修手册摘要：1.2400pro 维修手册概述2.2400pro 的拆卸步骤3.2400pro 的维修技巧4.2400pro 的故障排除5.2400pro 的维修工具和配件6.2400pro 的维修安全注意事项正文：一、2400pro 维修手册概述2400pro 是一款广泛应用的设备，为了方便用户对其进行维修，特编写此维修手册。
本手册包含了2400pro 的拆卸步骤、维修技巧、故障排除、维修工具和配件以及维修安全注意事项等内容，旨在帮助用户更好地理解和操作2400pro 的维修过程。
二、2400pro 的拆卸步骤在开始维修前，首先需要对2400pro 进行拆卸。
拆卸步骤如下：1.关闭2400pro 的电源，并拔掉所有连接线。
2.使用螺丝刀卸下外壳上的螺丝，取下外壳。
3.找到2400pro 的主板，并卸下所有连接线。
4.取出主板，检查是否有明显损坏。
三、2400pro 的维修技巧在维修2400pro 时，需要注意以下几点：1.对于电容器、电阻等元器件的更换，需要选择相同规格的产品。
2.在焊接元器件时，要确保焊接点牢固，避免虚焊。
3.在更换主板时，需要确认主板与2400pro 的接口是否匹配。
四、2400pro 的故障排除在维修2400pro 时，可能会遇到各种故障。
以下是一些常见的故障及其排除方法：1.开机无反应：检查电源线是否接触良好，电源是否正常工作。
2.无法启动：检查主板上的电容器、电阻等元器件是否损坏。
3.性能下降：检查硬盘、内存等配件是否正常工作。
五、2400pro 的维修工具和配件在维修2400pro 时，可能需要以下工具和配件：1.螺丝刀：用于拆卸外壳和主板。
2.焊锡和烙铁：用于焊接元器件。
3.万用表：用于检测电路是否正常。
六、2400pro 的维修安全注意事项在维修2400pro 时，需要注意以下几点：1.切勿在通电状态下进行维修操作。
2.维修过程中，务必妥善保管好拆卸下的元器件，避免丢失。
微星MS-7984电脑主板不显示故障检修
www .jwl A P P I-I A J S I C E R E P A IT R IT S IG微星M S-7984电脑主板不显示故障检修□周明武接修_台式机电脑,该机采用微星MS-7984主板,故障现象是不显示。
拆机取出主板，接上ATXP4电源试机，仍不显示，在JTPM1端口接上数码卡，显示“E0"代码。
本着“先软后硬”的原则，先刷写BIOS数据，故障依旧。
接下来测量主板内存模块供电，具体电压有：VPP25 (内存供电 2.5V)、VCC-SPD(内存SPD码片3.3V供电）、VCC一D D R(内存主供电1.2V)、VTT_DDR(内存负栽总线供电0.6V),测试点分别为电容C632、明。
■私C908、EC9、C422两端，均正常。
用示波器测量内存槽中的SM13_CLK_D I M M、SMB_D A-LPWROKTA_D I M M总线波形，发现后者波形异常，故障锁定在内存槽@脚信号通道上，相关电路如图1所不。
测量Q63的D极波形正常，但S极波形异 常，判断Q63损坏。
为防止二次返修，将Q63、Q66一并换新后试机，故障排除。
这_1R433J10ks049R43410kS W C U^V S B»S«B C L K_V S B452N7002I R4431 SMBCLK^VCC-»SM BCLK_VCG 8.25.38.4:丨i—»SM B0A IA_VSB 49①D E L L 15-5000笔记本电脑不显示故障维修□周明武—台DELL 15-5000笔记本电脑（板号为 LA-D801P),开机后不显示。
外接可调电源，待机电流为0.25A。
断电后测 量主板上+1.2V_DDR(四代内存主供电）、+1.0V_VCCST(维持电压）、+ 1.0VS_VCCIO(总线 供电）、二级电压+5VS/+3VS、+VCC_SA(处理器 管家供电）、+VCC_CORE(CPU处理器核心供 电）供电端电阻，无明显短路现象。
微星主板开机电路检修
今天收到同行送来的一块主板。
主板型号为MS-7506 VER：机，偶尔可以开机。
此时我心里大概有了一个思路，应该是开机电路的故障。
废话不多说，先拿来主板观察。
这是一个红色板子，芯片组是NVDIA的。
主板的I/O为Fintek ，是蚂蚁的I0.型号为F71882FG.心里大概有个谱了，微星的主板大多数都用这个厂家的IO。
此主板应该是南桥+IO的开机方式。
大概测了测ATX电源的几个主要供电脚3.3V，5V，12V，5VSB，PSON等。
没有发现短路。
试着跑了跑线路。
线路太细，空间太小。
干脆找来电路图。
通过上面的电路可以知道，5VSB井R248到达Q28的一个引脚，于是我在主板上找到Q28，然后测它周围的R248阻值正常，为460欧姆。
将万用表调至蜂鸣挡，它和Q28的第六脚相通。
然后从电路图可以得知，Q28经过R233到达3VDUAL。
这就是3.3V待机电压的来历。
这个3.3V待机应该到I/O的一个引脚，此引脚有3.3V待机电压。
先不管这一路。
这个3.3V应该还到主板的开关针PW+。
我又用万用表的二极管档，一支表笔点PW+，一支表笔在它周围找相连的电阻，找到两个相连的电阻。
这两个电阻应该一头接3.3V，一头接I/O，看看对不对。
找来电路图。
如图所示。
证明我上面的分析正确。
然后又测测R304和R303的阻值，经测量，阻值都正常。
证明电阻没有问题。
我们先来测测ATX5VSB到3.3这一段的电压，看看线路是否跑的正确。
经测量R248有5V，R229有3.3V。
这一段线路正确。
然后测PWSW+的电压为3.3V，R303的两端有3.3V。
由此证明这一段没有问题。
PWSW+到ATX5VSB这一条线路没有问题。
然后跑ATX5VSB到PSON。
待机状态下测得PSON脚的电压为5V。
这一段也没问题。
下面就是I/O了。
找来电路图从图中可以看出来。
PSIN#为80脚，SLP-S3为82脚，PSON为83脚。
3.3VSB 为68脚。
[电脑维修] 维修培训教材--主板维修(PDF 24)
![[电脑维修] 维修培训教材--主板维修(PDF 24)](https://img.taocdn.com/s3/m/38b4ae4ac850ad02de804110.png)
来自 中国最大的资料库下载深圳电脑维修网培训教材系列《主板篇》一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC 、保险F,和电感L、晶振X。
Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1、触发电路2、时钟电路3、复位电路4、I/O芯片5、CPU供电电路6、各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等），BIOS 引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3、电阻法实际操作和查走向的技巧4：CPU：SOKET 7的测试点SLOT 1的测试点 SOKET 370的测试点 SOCKET423 SOCKET 478 SOCKET A 462 168线内存DIMM槽184线DDR内存槽六、主板维修的方法：1、观察法2、触摸法3、逻辑推理法4、波形法5、电阻法 6 ，替换法7、示波器及锁波法8、诊断卡法9、BIOS的烧录和刷新七、常见故障的维修及维修１、不触发 2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障 10，插槽或插座的故障11、CPU供电电路的原理及维修12、触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡， CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。
采用微星MSI-H81-P33主板台式电脑不开机故障维修
采用微星MSI -H 81-P 33主板台式电脑不开机故障维修□周明武—台采用MSI -H 81-P 33主板的台式电脑， 上电开机无任何反应。
分析检修：测量主板上A T X 接口 JPWR 1中 的3.3V 、5V 及12V 供电端的对地阻值,均正常，钮 扣电池为3.1V ,也正常。
上电，测量主板上的 3.3VSB 、5VSB 待机电压,均正常，但V B A T 电压仅 有0.7V ,明显异常。
V B A T 电压一路供给SIO 芯片 (N C T 6779D )®脚，用于给SIO 实时时钟电路供 电；另一路经C 344、C 302滤波后送到H 81南桥P CH 1 的 AP 33 脚(V C C R T C ),如图 1 所示。
断开A T X 电源,取下钮扣电池，在路测量二按摩靠背不转故障维修□彭虽心一台按摩靠背，上电开机，指示灯正常，但电 机不转。
分析检修：拆机检查，发现该机采用12V 直 流电机，在电机两端外接12V 电源，电机转动正 常，由此判断控制手柄有问题。
该机型的电路如图 1所示,其控制原理与调光台灯一样。
在路检测， 发现R 1开路，换R 1后试机，电机转动，随即R 1 冒烟，立即关机。
再次仔细检查，发现双向二极管DB 3短路。
更换DB 3和R 1后试机，故障排除。
①极管D 13②脚对地阻值，仅为26H (正常值应大于i 8〇a )〇检查V B A T 电压负载电路，发现贴片电容C 302漏电，将其换新后故障排除。
两例小电器故障维修□常晋晖例1:一款凯旋LBO -10型10A /220V 漏电保 护插头，上电后按电源启动键无反应。
分析检修：断电，测市电输入端L 、N 之间的 电阻值约为181cO ,偏小。
打开外壳检测，发现标注 471型压敏电阻的阻值在15k f l ~18k n 之间波动， 一只100k O 电阻已开路，更换上述损坏元件后加 电，故障排除。
例2: —款Newsmy (纽曼）V 8精英版便携式应急启动电源（输出电压12V ),充不进电。
《主板维修资料》
第六章主板维修实践本章内容讲述主板维修方法和技巧讲述主板的引导过程讲述主板的检修流程本章重点掌握基本维修方法掌握主板引导过程锻炼清晰的维修思路6 . 1主板维修常用的维修方法1.观察法(1 )观查主板上各种芯片、PCB板、接口，是否有烧焦、断线和缺件等明显损坏。
(2 )观查主板跳线是否正确2.触摸法通电一段时间，用手触摸主板的各芯片，看它是否过热或过凉现象存在:(1迥热：①内部短路②电源电压高。
(2迥凉：①开路②无供电③工作条件不满足。
3.替换法在不能确定具体部件时，用好的部件去替换被怀疑的部件，这个方法在实际中应用很多。
4.电阻法(1)1 S A:前8条D线对地R相同。
①前期2 0条A线对地R相同(有的板是分段现象) 。
②后7条A线对地R相同。
③后8条D线对地R相同。
④它们彼此间一般不超过15Q, IRQ、DRQ、D ACK相差不超过2 5Q。
(2 )P C I : 3 2条A D线对地R相同，部分主板可能有一条较其它的3 1条对地小几十Q属正常。
(3)AGP: 3 2条AD, 3 2条AD线对地R相同。
5.电压法通过测量主板各测试点电压来判断故障范围。
6.逻辑推理法主要用于推断TTL、系刻，门电路的好坏。
非门：反向器或门：加法器与门：乘法器7.波形法重要测试点：RESET#、SCLK、OSC、B E 0 - B E 7 （允许数据地址工作的信号）A 3 （反映南桥工作的标志）、C S OE#o8.数码卡法（反应B I O S自检的过程）比如：（1徵码卡显F F、0 0代表CPU不工作或工作条件不满足，主板有严重故障（主查C P U工作的三大条复位件、BIOS、主芯片）。
（2）数码卡显CI、C 6代表内存未通过（主查内存供电，北桥，内存接口，时钟故9.比较法通过测量主板各测试点电压、阻值、波形与正常主板相比较，从差异中找出故障点。
6. 2主板开机引导过程计算机初始化是一个过程，而不是一个事件。
微星主板bios坏了怎么办
微星主板bios坏了怎么办微星主板bios坏了解决方法：一、系统基本功能要求1.软盘驱动器：用来载入启动盘系统文件和最新的bios版本，这是恢复bios的前提条件，即首先要保证系统软驱能正常运行。
2.isa显卡：这一项虽非必要条件，但如果具备，可以大大简化整个恢复过程。
3.dos系统启动盘：用来启动纯dos系统，因为恢复bios的过程通常必须在纯dos环境下进行。
启动盘可以在“控制面板”中的“添加/删除程序”中自动创建。
启动盘的制作是最关键的，必须把所有后面要用到的文件如bios刷新程序和bios数据文件等等，都拷贝到这张启动盘上。
二、在isa显卡下恢复如果主板上有isa插槽，使用一块isa显卡可以更方便地恢复bios。
先拔掉机箱中所有其它板卡和硬盘线，只留下isa显卡、软驱和键盘;然后从启动盘正常启动电脑。
连续按f8键，直到进入安全模式。
进入安全模式命令行后，按照厂家的升级说明步骤操作，恢复以前的bios引导块，该bios文件在刷新程序中一般被默认保存下来。
如果万一找不到旧的bios备份，就要到主板厂家网站上直接下载最新bios版本升级文件。
三、无显卡自动恢复即使isa插槽或显卡不能用，也可以采取其它办法恢复bios，只是过程要稍微麻烦一点。
为了恢复成功，先必须对启动盘作一些改动，以便在启动系统时自动装载bios刷新程序。
在windows 中创建好启动盘后，首先把备份的或从网上下载的所有bios文件(backup.bin)和刷新程序全部复制到启动盘上;然后修改autoexec.bat文件，以便系统启动时载入并运行bios刷新程序。
修改可以在记事本编辑器中进行，根据厂家的bios升级操作说明书，加进bios刷新程序命令行和相关参数。
最后在保存文件时要注意，文件的后缀名应该是.bat，而不能用记事本默认的文件后缀名.txt。
这样处理后，无论有没有isa显卡，都不会有影响，通过软盘启动电脑时，系统就会载入并自动运行这些命令文件。
微星970A-G45(MS7693)北桥供电偏低引起的不跑码维修
微星970A-G45（MS7693）北桥供电偏低引起的不跑码维修不知道最近是不是和小电阻过不去，连续修了好几片板子都是小贴片电阻引起的故障。
微星970的主板修下这板子得130元，或者你换个黑槽的二手技嘉870，也能上FX6300。
最后谈妥100元维修保1个月。
其实AM3+的板子和AM3没什么大的区别，很多厂家同型号都有AM3或者AM3+，电路板都是一样。
因此修这种板子，心里还是有点底。
首先先对板子打下阻值，发现都正常，那么装个速龙II 240的U，开始上电检测。
测了下各大供电：内存供电：1.5V，正常VDDA2.5：2.48V，正常CPU供电：1.2V，正常VTT总线供电：1.10V，正常北桥供电：0.45V，偏低很多，不正常南桥供电：1.15V，正常。
看来故障点很明显就是北桥供电，修微星板子的大家都明白，UP6103S8这种电管芯片和UP6261这种基准供电芯片是必找，因为很爱坏。
在内存槽边上，找到北桥供电的UP6103S8。
其中：5脚供电正常，12.1V1脚BOOT自举，11.8V6脚反馈外围的小贴片电阻电容都是正常范围。
7脚基准电压输入不正常，0.45V。
这个基准电压在图纸上的标识是SIO_0.9VNBREF，很明显就是IO发出的基准电压。
不过过来的有0.9VREF和0.9VREF_NB。
0.9VREF是通过R372过来，0.9VREF_NB是通过R388过来，实际发现并没有找到R388电阻位，可能这板子就没有设计0.9VREF_NB作为开启电压过来，就只有一个0.9VREF。
既然明确，那么就去IO那边找这个输出电压。
图纸上，IO的第85脚就是0.9VREF输出，而86脚就是0.9VREF_NB，测量后发现这两个脚都是0.9V的电压输出，看来IO这边没问题，不过它外面的两个100欧姆电阻就不正常了，连接0.9VRE F_NB的那个电阻两端，都是0.9V的电压，但是连接0.9VREF的电阻，一端是0.9V，一端是0.45V。
主板维修教材手册(打印版)
台式机主板维修教材目录第一课主板架构第二课3VSB电路第三课CMOS电路第四课触发电路第五课线性电源第六课开关电源第七课时钟CLK电路第八课复位（RST）电路第九课BIOS和代码卡第十课接口电路第十一课接口电路第十二课主板的维修方法第十三课主板常见故障总结第一课主板架构常见主板品牌华硕（ASUS）、技嘉（GIGABYTE）、精英（ECS）、微星（MSI）、升技（ABIT）、磐正（EPOX）、双敏（UNIKA）、映泰（BIOSTAR）、华擎（ASRock）、硕泰克（SOLTEK）、捷波（JETWAY）、钻石（DFI）、青云（Albatron）、奥兰治（ORA）、承启（CHAINTECH）、顶神（ASMART）、建基（AOpen）、科迪亚（QDI）、捷锐、超微（Supermicro）、浩鑫（Shuttle）、顶星（Topstar）、佰钰、昂达（ONDA）、佰钰acorp（台湾）、富士康（FOXCONN）、斯巴达克（SPARK）、梅捷（SOYO）、艾崴（Iwill）、小影霸、七彩虹（colorful）、创能（CUANON）、三帝（DDD）、硕菁（soking）、博登（xfx）、微升（MIMSUN）、数码通（PcDigicom）、盈通（YESTON）、翔升、联冠（LK）、磐英（hasee）、赛科、铧基、先锋、华鑫、红苹果、天擎、金字塔PYRAMID）、奔迅（BENXUN）、普锐（Pretech）、技星（STSTAr）、昂迪、新华盛、威钻、建邦、奔驰、泰安（TYAN）、杰灵（ZILLION）、奥美嘉（aomg）、首通（SOTIME）、双捷、思普、阳光、跆基（Twkey）、群升（PCQS）、蓝天（LANTIAN）、新泰（SYNTAX）海讯（sunstar）、致铭（cthim）、白鲨王（SHARKING）、金凤凰（GPHOENIX）、帝鲨（DESHARK）、PCCHIPS 、联强（Lemel）主板总线BuS （总线）Interface（接口）Socket（插座）Slot（插槽）Port（端口）PC 的组成部件都是通过数据总线、地址总线和控制总线这三组总线连接在一起，并完成和实现它们之间通讯与数据传送的，因此总线的概念是理解PC 和主机板结构、工作原理以及部件之间相互关系的基础。
主板维修原理知识点总结
主板维修原理知识点总结一、主板结构概述主板是一块电脑内部的集成电路板，它是电脑的核心部件之一，用于连接各种硬件设备，包括中央处理器、内存、显卡、声卡、网卡等。
主板的结构很复杂，包括多个不同功能的芯片、插槽、连接器等部件，必须理解主板的结构和原理才能进行有效的维修工作。
1. 主板的芯片主板上的各种芯片负责不同的功能，其中最重要的是北桥和南桥芯片。
北桥连接中央处理器、内存和显卡，而南桥连接其它外围设备，如硬盘、光驱、网卡等。
此外，还有CPU、BIOS芯片、声卡芯片、网卡芯片等。
每个芯片都有自己的功能，出现问题时需要进行针对性的维修和调试。
2. 主板的插槽和连接器主板上有很多插槽和连接器，用于连接各种硬件设备。
常见的插槽包括CPU插槽、内存插槽、显卡插槽、扩展卡插槽等，连接器包括电源插座、USB插口、SATA接口、网线接口等。
这些插槽和连接器在维修过程中都有可能出现问题，需要进行仔细检查和维修。
3. 主板的电源管理主板对电源的管理很重要，它需要接收来自电源的电压并将其分配给各个硬件设备。
电源管理模块还负责对电源进行保护，避免过压、过流等问题对硬件设备造成损坏。
如果主板的电源管理出现问题，电脑就无法正常工作，因此需要及时维修和调试。
4. 主板的信号传输主板上有很多信号传输线路，负责将数据和信号传输到各个硬件设备。
这些线路包括PCI 总线、AGP总线、PCI-E总线等。
如果这些线路出现问题，就会导致硬件设备无法正常工作，需要进行排查和修复。
二、主板维修的基本原理主板维修是一项非常复杂的工作，需要对主板的结构和原理有深刻的理解。
以下是主板维修的一些基本原理。
1. 理解主板的结构主板上有很多不同功能的芯片、插槽和连接器，维修工作需要对这些结构有清晰的认识。
只有了解主板的结构，才能有效进行维修和调试工作。
2. 掌握主板的工作原理主板连接各种硬件设备，并通过芯片、插槽和连接器进行数据传输和信号处理，必须深入理解主板的工作原理才能进行有效的维修工作。
微星MS-7594主板键盘接口损坏的另类维修
微星MS-7594主板键盘接口损坏的另类维修
一台采用微星MS-7594主板的兼容PC，开机2短声+6短声，黑屏。
一、查看微星主板提示音2短声+6短声为PS/2键盘控制器错误。
更换键盘无
效、拆下COMS电池，给主板放电无效。
二、根据PS/2键盘接口的定义测量DNI接口①④⑤孔的电压，①孔DAT 电
压4.97V正常；④孔供电5V正常；⑤孔CLK 0.6V 不正常。
三、查看微星MS-7594主板键盘接口图纸。
一般常见为C40漏电或RN4排阻不良造成。
重点检查C40 RN4排阻正常。
测各端口对地电阻为15K左右，应视为正常，没有明显的漏电现象，最后暴力方法用尖嘴钳将C30 C35 C32 C40夹掉，开机故障依旧，⑤孔CLK电压仍然没有恢复。
检修到此应判断为1、CLK线路不通；2、南桥芯片或与之相连的I/O芯片问题，查看微星MS-7594主板图纸，南桥芯片组为F71882，南桥直接管理PS/2接口。
如要走线路真的眼晕咯，后来突然冒出个想法，能不能人为拉高CLK电压呢，说干就干，原主板的的RN4排阻为4.7K，取一支1K的电阻插入DIN连接器的④⑤孔，开机随着清脆的两声，电脑启动了。
由于PS/2键盘不能使用了，换上USB键盘很快识别到了人体工程学输入设备，并自动安装了驱动，随后一切操作正常，最后测了一下DIN连接器的⑤孔电压3.4V，逻辑电路也算是高电平了，为了安全不敢继续减小外接电阻了，以后就用USB键盘，凑合着用吧，但愿南桥芯片F71882不要继续往坏的方向发展。
主板通病维修精解
22. SL-865G主板开机不亮 经测试卡测不过内存 查内存供电为0.5V不正常 后查供电场管击穿换后OK
23. SL-945G-L主板插上12V供电就不开机 查CPU供电那块电路有短路地方 测CPU主供电的场管短路 换后OK
37. GA-8PE800主板不亮 CPU座虚焊烤下座 OK
38. ALBATRON PX865PE PRO主板供电正常不亮 ？
39. MS-6580 845PE MAX 主板检内存不过 代码C1后AD 有时90跳AD BIOS刷过 I/O换过 供电都正常 没办法放了几天最后仔细看了又看电源口那的内存排线划断了4根 接上OK（注：向这样的问题一定要多看多想啊）
62. GF4 440显卡横花屏 把色度显存补焊下 OK（注：竖花一般也有可能是虚焊或断线一般显存芯片坏的多）
63. EP-4G4AE主板上假负载开不了机 上CPU OK(注：这种问题是INTEL原厂主板设计的一种电路 它是把I/O某个脚上上CPU后就接地了后才开机的设计)
64. 显卡的问题 加电后显示器灯有反应 但没信号没图像 一般是接口旁电阻或门电路坏多
13. L4S5MG/GX主板不亮 雷劈过 I/O坏 换后 OK(注：雷劈过的主板I/O和南桥爱坏能修好是幸运的)
14. 风行5200CF白金版128M显卡花屏显示128容量那不花 内存自检那后花 经验维修我把第一个芯片换后OK
15. Prescott 533 845GL主板C1 C3 02 07复位 供电时钟都正常 I/O换过 BIOS刷过 怀疑北桥问题
30. SL-85LIR主板不亮 换后鼓的电容 刷BIOS也是一样不亮（注：这样的主板电容鼓了后换了 也没用的问题没解决）
微星主板自检灯亮白灯的维修方法
微星主板自检灯亮白灯的维修方法嘿，朋友们！要是你发现微星主板自检灯亮白灯了，别慌！咱这就来好好唠唠怎么解决这个小麻烦。
你说这主板自检灯亮白灯，就好像人身体不舒服给咱发出信号一样。
咱得重视起来呀！就好比你头疼了，你不得找找原因，想想办法缓解缓解呀！先看看是不是硬件连接出了问题。
就像你家电器插头没插好，那它能正常工作吗？检查检查内存条是不是松了呀，硬盘线有没有插紧啊。
你想想，要是这些东西松松垮垮的，那主板它能开心吗？它不亮白灯才怪呢！这时候你就把它们都好好插一插，弄结实了。
说不定这一弄，嘿，白灯就不亮了呢！再想想，是不是最近新装了什么硬件呀？有时候新东西和原来的不太兼容，也会惹出麻烦来。
这就好像你新交了个朋友，结果和你其他朋友合不来，那不就容易闹矛盾嘛！要是新装了硬件，就把它拆下来试试，看看白灯还亮不亮。
还有啊，BIOS 设置也得瞅瞅。
是不是不小心设置错了啥呀？这BIOS 就像是主板的小管家，要是管家乱指挥，那不乱套了嘛！进去看看，有没有什么奇怪的设置，有的话就赶紧改回来。
要是这些办法都试过了，白灯还是亮着，那可咋办呢？别急别急，咱还有招呢！给主板放放电怎么样？就像人累了要休息一下一样。
把电池扣下来，等一会儿再装上，说不定它就恢复活力了呢！要是还不行，那咱就得考虑是不是主板本身出问题了呀。
哎呀，这可就有点麻烦了。
就好像人生病了，小感冒咱自己能解决，要是大病，那不得去看医生嘛！这时候可能就得找专业的维修人员来看看了。
总之呢，遇到微星主板自检灯亮白灯别害怕，咱一步一步来，总能找到解决办法的。
就像解决生活中的难题一样，只要有耐心，总能搞定的。
别被这小小的白灯给吓住了呀！相信自己，咱能行！咱可不能让这白灯一直亮着，影响咱电脑的正常使用呀！加油，朋友们！让我们一起战胜这亮白灯的小麻烦！原创不易，请尊重原创，谢谢!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CPU 电压异常如何维修 a. 先查 CPU 电压,电源管理芯片及其 MOS 管有无短路及烧坏现象 b. 查 VID0-VID5 信号是否正常 c. 提供给电源管理芯片的 5V,12V 电压是否正常 d. 部分主板有 VID-GD 信号,查其是否异常
音效不良维修方法 1 抓不住音效如何维修
a. 首先检查 24.576 的晶振是否起振,如不起振再查供电 5V,3.3V 电压是否异常 音效芯片
4. 全板无复位 a 查基本供电电压和频率是否正常 b 查南桥复位信号有无输出到 MS_5T 第 2 脚(3V 复位电压) c 查 MS-5 3.4.5 脚 电压是否正常,有无短路 d 南桥是否本体不良 e 查开关上的 FP-RST 信号是否有 3V 电压 一般连往 MS-5,时钟,网络芯片,MS-3 f 查 MS-5 的 POWER GOOD 42 脚 和 PWR-OK 46 脚 信号是否正常 g 查 MS-7 的第 4 脚 POWERGOOD 信号和第 7 脚 POWERGOOD 信号有无输出 4 入 7 出 h 查 VCC2.5V 和 1.25V 是否短路 短路则北桥坏
电 ,排容漏容电 2. COM1. COM2 TEST FAIL a. 查 75232 的+12V,-12V,+5V 是否正常,所连接的保护二极管是否不良 b. 查南桥到 ISA SLOT 的 IRQ3(COM2)及 IRQ4(COM1)信号是否正常 c. 查 I/O CHIP 至 75232 和 2 接口至 75232 线路是否正常 d. 查 2 所接电容,排容是否漏电 3. LPT TEST FAIL a. 查南桥至 ISA SLOT 的 IRQ7 信号是否正确 b. 查 I/O CHIP 83627 及 83697 至接口线路是否正确 c. 查 I/O CHIP 83627 及 83697 所接的电阻,排阻,(电容,排容是否正常) 4. USB TEST FAIL a. 查 USB 接口所连接的 VCC.GND 是否正常 b. 查 USB 接口所接的 USBP0+, USBP0-, USBP1+,USBP1-到南桥的线路是否 OPEN OR SHORT c. 查 USB 接口所连接之电阻,电感,电容有无不良 d. 查 CLOCK CHIP 之 48MHZ 是否输出到南桥,频率是否正确 5. GAME PORT TEST FAIL a. 查 GAME 接口所连接之 VCC,GND 是否不良 b. 查 I/O CHIP 至 GAME 接口之线路是否不良 c. 查 I/O CHIP 所连接的电阻,电感,电容是否不良或漏电 6. HDD TEST FAIL a. 清除 CMOS 看是否正常 b. 查 HDD 接口是否缺 PIN 或不良 c. 查南桥至 HDD 接口之 IRQ14(IDE1), IRQ15(IDE2)及相关电路不良 d. 查南桥至 HDD 所连接的电阻,排阻,线路是否正常 7. FDD 不读 A,读 A 档的维修方法: a. 清除 CMOS 看是否正常 b. 查南桥(I/O)至 FDD 接口之线路及电路有无不良 c. 查 ISA SLOT 相关线路是否正常 d. 查 CLOCK CHIP 输出至南桥(I/O)各时钟是否正确 8. HARD MONITOR 功能 a. 判断为侦测电路问题 b. 电压异常,则查输出电压至侦测元件(南桥,I/O)之线路元件是否异常 c. 转速异常,则查 FAN 接第 3PIN 至侦测元件(南桥,I/O)之线路 d. 温度异常,则查热敏电阻至侦测元件(南桥,I/O)之线路
DIMM 上的时钟: 1 查时钟芯片的频率有无输出给北桥 2 查 DIMM 的供电 1.25V 及 2..5V 是否正常(北桥旁边的基准电压 1.25V 是否正常) 3. DIMM 的时钟芯片是否不良 4 北桥至时钟芯片的 22 欧电阻是否正常 5. 北桥本体不良
3. CPU 复位信号 a. 查电压频率是否正常.(DIMM 下的一个三极管容易坏) b. 时钟芯片上的电阻,排阻是否正常 c. 北桥至 DIMM 的频率输出是否正常.(INTEL .VIA .SIS 芯片组南北桥之间的信号线
1
PDF created with FinePrint pdfFactory Pro trial version
5 复位不开机 a. 时钟.复位.南桥的电压是否正常 b. 查 PW-OK 及 PWR-GOOD 信号是否正常 c. 查 TTL 电路及相关元件是否异常 d. 查 PCI 的 AD 信号及控制信号 至南桥 e. 南桥本体不良 f. 南桥边的晶体 32.768K 的频率少,会影响复位不开,还会影响 COM 口测不过 g. MS-3 是否正常 h. NVIDIA 芯片组,BIOS 是否不良
跑 DD a. 查 PCI 总线 b. 查 BIOS 总线 c. 查 CPU 总线 d. BIOS 本体不良 e. I/O 芯片 f. 时钟芯片
g. MS-3 h. 南桥
跑 D3 a. 清除 CMOS b. 刷新 BIOS 资料 c. 内存是否接触不良 d. 内存供电是否正常 DIMM3.3V,DDR2.5V e. 查内存频率 f. 查 MS.MD.RAS.CAS g. 查 CPU 的 AD 信号.控制线
3
PDF created with FinePrint pdfFactory Pro trial version
的第 11 脚 AC-RST 信号 3.3V 电压是否异常(注 有些主板在开机读完内存才起振) b. 影响 AC-RST 信号异常的五个信号 AC-RST,SC-BCLK,SC-SYNC AC-SDI0,SC-SDI1
北桥电压 5V,3.3V,2.5V,1.8V,DDR-VTT,VCORE,VCC-AGP,VTT-VID 南桥电压 3.3V,25V,1.8V,1.5V,3VSB I/O 5V,3.3V,5VSB BIOS 3.3V,5V 音效芯片 3.3V,5V 8738 是 5V 网络芯片 3.3V,3VSB 电源管理芯 12V,5V,VCORE 时钟 3.3V,2.5V 75232 正负 12V,5V 南桥 PCI 上的 14PIN 有 3VSB 对于短路板如何维修 a 查主板的所有 AD 信号线,包括(CPU 座,PCI,DIMM,ISA) b. 其它控制信号和时钟芯片,各时钟芯片输出脚,所有的I/O接口信号及二极体是否正常(阻
RTL8139.RTL8100,查 TXD+,TXD-,RXIN+,RXIN-信号 d. 查 LANCHIP 至网络接口之间相连的线圈是否不良 e. 查网络接口与地相连的 75 欧排阻是否正常 及网络接品的弹片是否正常 LAN CLK
39PIN,RST 42PIN,RXD0 34PIN,RXD1 35PIN ,RXD2 37PIN ,TXD0 43PIN ,TXDD1 44PIN ,TXD2 45PIN 连南桥
最佳化不开机 a. 查 CMOS 设置值与 CPU 本身频率是否一致 b. 查 CPU 的倍频信号(4 个信号直接通往南桥) c. 查设定后的电压是否正常 d. 查 CPU 的控制信号] e. 查时钟芯片供电.输出的频率是否正常 f. 查 MS-3(旁边的三极管通电,电压拉低)
短路板 1. 观察法 2. 触摸法 3. 排除法 4. 由小范围到大范围 5. 打信号线
电容耦合输入到 TL072C 功能芯片,经放大后从音效接口 LINE OUT 输出,一般为功能 芯片和音效芯片不良及电容漏电 b. 若用耳机听声音正常,而用外置音响有杂音,通常为 12V 通过一个 0 欧或 3.3 欧电阻供给 外置音箱电压不正常,不般为供电电阻不良
声道维修 a. SPDIF 查音效芯片的第 47 脚.48 脚 SPDIF0 及 SPDIF1 信号及相关线路 b. MIC FAIL 查 LINE-OUR –R 和 MIC IN1 及 MIC IN2 信号相关线路和元件是否正常 c. 当 LINE IN 不正常时有 LINE IN 和 FRFL MIC FAIL d. 当 CD –IN 不正常时有 CENTER 和 LFE 可测过
微星科技有限公司 維 修 作 業
指參 導考
書
VER5.0
PDF created with FinePrint pdfFactory Pro trial version
1. 不开机 a. 查 CPU 电压是否短路 b. MOS 管的 5V 和 3V 电压是否正常 c. 查 VID0-VID5 信号 d. 12V 电源管理芯片的 0 欧电阻会影响,MOS 管边的电容换错会影响电压 e. VID_GOOD 信号 2. 无时钟 a 先查时钟芯片的供电 2.5V 和 3.3V 是否正常 b 14.318MHZ 晶振是否起振,电容坏或本体不良会影响不起振 c 查时钟芯片的 VTT_PWRGD (intel 芯片组) d 时钟芯片的 3 欧排姐,22 欧电阻是否正常 e 时钟芯片本体不良
网络测试 FAIL 如何维修 a. 检查网络号码是否正确,能否烧网络号码 b. 若无法烧码,查EEPROM 93C46 之USB 电压是否正常及93C46 之DO,DI,SK,CS 信号是
否正常 c. LAN CHIP 为 82562 查 IDP,IDN,RDP,RDN 信号是否正常, 若 LAN CHIP 为
4
PDF created with FinePrint pdfFactory Pro trial version
配件不良 1. KB. PS/2 不良
a. 查接口本体是否夹 PIN.不良 b. 查 KB 接口之 VCC.GND PIN 有无异常 c. 查 W83627 第 58PIN KB LOCK#及 50PIN KB RST 信号有无异常 d. 查 MSCLK,MSDATA,KBCLK,KBDATA 信号,线路及相关元件有无 ,通常不为良电 , 感坏
五个信号是音效芯片与南桥相连,可能冠军测阻值的方法判断 c. 当 AC-RST 信号正常,而 25M 的晶振不起振,查晶振本体不良,所连的电容有无漏电,音效
