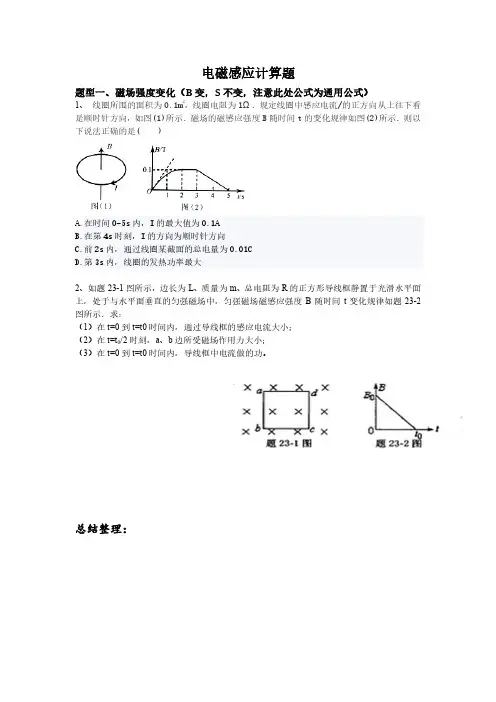

电磁感应计算题题型一、磁场强度变化（B变，S不变，注意此处公式为通用公式）1、线圈所围的面积为0.1m2，线圈电阻为lΩ．规定线圈中感应电流/的正方向从上往下看是顺时针方向，如图(1)所示．磁场的磁感应强度B随时间t的变化规律如图(2)所示．则以下说法正确的是()A.在时间0-5s内，I的最大值为0.1AB.在第4s时刻，I的方向为顺时针方向C.前2s内，通过线圈某截面的总电量为0.01CD.第3s内，线圈的发热功率最大2、如题23-1图所示，边长为L、质量为m、总电阻为R的正方形导线框静置于光滑水平面上，处于与水平面垂直的匀强磁场中，匀强磁场磁感应强度B随时间t变化规律如题23-2图所示．求：（1）在t=0到t=t0时间内，通过导线框的感应电流大小；（2）在t=t0/2时刻，a、b边所受磁场作用力大小；（3）在t=0到t=t0时间内，导线框中电流做的功。
总结整理：3、在如图甲所示的电路中，螺线管匝数n = 1500匝，横截面积S = 20cm2。
螺线管导线电阻r = 1.0Ω，R1 = 4.0Ω，R2 = 5.0Ω，C=30μF。
在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。
求：（1）求螺线管中产生的感应电动势；（2）闭合S，电路中的电流稳定后，求电阻R1的电功率；（3）S断开后，求流经R2的电量。
总结整理：2图甲图乙4.如图甲所示，一个圆形线圈的匝数n=1000，面积S=200cm2，电阻r=1Ω，在线圈外接一个阻值R=4Ω的电阻，电阻的一端b与地相接，把线圈放入一个方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化的规律如图乙所示．试问（1）0～4s内，回路中的感应电动势；（2）从计时起，t=3s时刻穿过线圈的磁通量为多少？（3）a点的最高电势和最低电势各为多少？总结整理：题型二、线框转动（B不变，S变，线框转动）1、如图4-4-2所示，边长为0.1m正方形线圈ABCD在大小为0.5T的匀强磁场中以AD边为轴匀速转动。
高考物理法拉第电磁感应定律-经典压轴题含答案
一、法拉第电磁感应定律1．如图所示,在磁感应强度B =1.0 T 的有界匀强磁场中(MN 为边界)，用外力将边长为L =10 cm 的正方形金属线框向右匀速拉出磁场，已知在线框拉出磁场的过程中，ab 边受到的磁场力F 随时间t 变化的关系如图所示，bc 边刚离开磁场的时刻为计时起点(即此时t =0).求:(1)将金属框拉出的过程中产生的热量Q ; (2)线框的电阻R .【答案】（1）2.0×10-3 J （2）1.0 Ω 【解析】 【详解】(1)由题意及图象可知，当0t =时刻ab 边的受力最大，为：10.02N F BIL ==可得：10.02A 0.2A 1.00.1F I BL ===⨯ 线框匀速运动，其受到的安培力为阻力大小即为1F ，由能量守恒：Q W =安310.020.1J 2.010J F L -==⨯=⨯(2) 金属框拉出的过程中产生的热量：2Q I Rt=线框的电阻：3222.010Ω 1.0Ω0.20.05Q R I t -⨯===⨯2．如图所示，电阻不计的相同的光滑弯折金属轨道MON 与M O N '''均固定在竖直平面内，二者平行且正对，间距为L =1m ，构成的斜面ONN O ''跟水平面夹角均为30α=︒，两侧斜面均处在垂直斜面向上的匀强磁场中，磁感应强度大小均为B =0.1T ．t =0时，将长度也为L =1m ，电阻R =0.1Ω的金属杆ab 在轨道上无初速释放．金属杆与轨道接触良好，轨道足够长．重力加速度g =10m/s 2；不计空气阻力，轨道与地面绝缘． （1）求t =2s 时杆ab 产生的电动势E 的大小并判断a 、b 两端哪端电势高（2）在t =2s 时将与ab 完全相同的金属杆cd 放在MOO'M'上，发现cd 杆刚好能静止，求ab 杆的质量m 以及放上cd 杆后ab 杆每下滑位移s =1m 回路产生的焦耳热Q【答案】(1) 1V ；a 端电势高；(2) 0.1kg ； 0.5J 【解析】 【详解】解：(1)只放ab 杆在导轨上做匀加速直线运动，根据右手定则可知a 端电势高；ab 杆加速度为：a gsin α=2s t =时刻速度为：10m/s v at ==ab 杆产生的感应电动势的大小：0.1110V 1V E BLv ==⨯⨯=(2) 2s t =时ab 杆产生的回路中感应电流：1A 5A 220.1E I R ===⨯ 对cd 杆有：30mgsin BIL ︒=解得cd 杆的质量：0.1kg m = 则知ab 杆的质量为0.1kg放上cd 杆后，ab 杆做匀速运动，减小的重力势能全部产生焦耳热根据能量守恒定律则有：300.11010.5J 0.5J Q mgh mgs sin ==︒=⨯⨯⨯=3．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。
高考物理压轴题电磁场习题

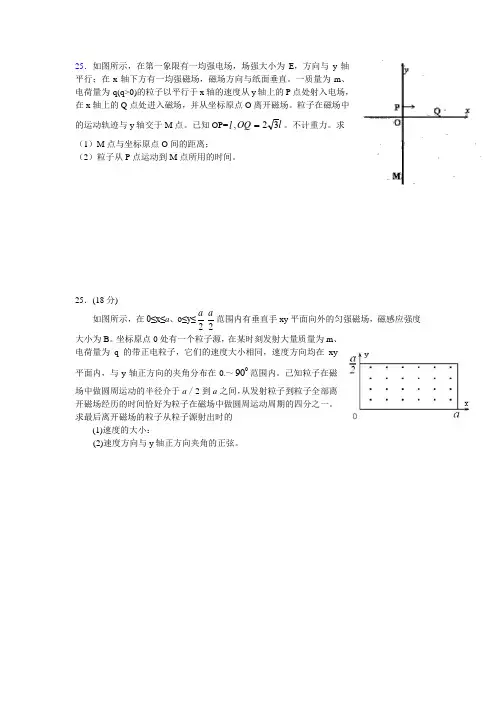

25．如图所示，在第一象限有一均强电场，场强大小为E ，方向与y 轴平行；在x 轴下方有一均强磁场，磁场方向与纸面垂直。
一质量为m 、电荷量为-q(q>0)的粒子以平行于x 轴的速度从y 轴上的P 点处射入电场，在x 轴上的Q 点处进入磁场，并从坐标原点O 离开磁场。
粒子在磁场中的运动轨迹与y 轴交于M 点。
已知OP=l ,l OQ 32 。
不计重力。
求（1）M 点与坐标原点O 间的距离；（2）粒子从P 点运动到M 点所用的时间。
25．(18分) 如图所示，在0≤x≤a 、o≤y≤2a 2a 范围内有垂直手xy 平面向外的匀强磁场，磁感应强度大小为B 。
坐标原点0处有一个粒子源，在某时刻发射大量质量为m 、电荷量为q 的带正电粒子，它们的速度大小相同，速度方向均在xy平面内，与y 轴正方向的夹角分布在0～090范围内。
己知粒子在磁场中做圆周运动的半径介于a ／2到a 之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一。
求最后离开磁场的粒子从粒子源射出时的(1)速度的大小：(2)速度方向与y 轴正方向夹角的正弦。
10：带电粒子在组合场中的运动——电场中的加速、偏转；磁场中的圆周运动25．（18分）飞行时间质谱仪可以对气体分子进行分析。
如图所示，在真空状态下，脉冲阀P喷出微量气体，经激光照射产生不同价位的正离子，自a板小孔进入a、b间的加速电场，从b板小孔射出，沿中线方向进入M、N板间的偏转控制区，到达探测器。
已知元电荷电量为e，a、b板间距为d，极板M、N的长度和间距均为L。
不计离子重力及进入a板时的初速度。
⑴当a、b间的电压为U1时，在M、N间加上适当的电压U2，使离子到达探测器。
请导出离子的全部飞行时间与比荷K（K＝ne/m）的关系式。
⑵去掉偏转电压U2，在M、N间区域加上垂直于纸面的匀强磁场，磁感应强度B，若进入a、b间所有离子质量均为m，要使所有的离子均能通过控制区从右侧飞出，a、b间的加速电压U1至少为多少？25.（18分）两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。
高考物理压轴题集(磁场)
1如图12所示，PR 是一块长为L =4 m 的绝缘平板固定在水平地面上，整个空间有一个平行于PR 的匀强电场E ，在板的右半部分有一个垂直于纸面向外的匀强磁场B ，一个质量为m =0．1 kg ，带电量为q =0．5 C 的物体，从板的P 端由静止开始在电场力和摩擦力的作用下向右做匀加速运动，进入磁场后恰能做匀速运动。
当物体碰到板R 端的挡板后被弹回，若在碰撞瞬间撤去电场，物体返回时在磁场中仍做匀速运动，离开磁场后做匀减速运动停在C 点，PC =L/4，物体与平板间的动摩擦因数为μ=0．4，取g=10m/s 2，求：（1）判断物体带电性质，正电荷还是负电荷？ （2）物体与挡板碰撞前后的速度v 1和v 2 （3）磁感应强度B 的大小（4）电场强度E 的大小和方向2如图10所示,空间分布着有理想边界的匀强电场和匀强磁场,左侧匀强电场的场强大小为E 、方向水平向右，其宽度为L ；中间区域匀强磁场的磁感应强度大小为B 、方向垂直纸面向外；右侧匀强磁场的磁感应强度大小也为B 、方向垂直纸面向里。
一个带正电的粒子（质量m,电量q,不计重力）从电场左边缘a 点由静止开始运动，穿过中间磁场区域进入右侧磁场区域后，又回到了a 点，然后重复上述运动过程。
（图中虚线为电场与磁场、相反方向磁场间的分界面，并不表示有什么障碍物）。
（1）中间磁场区域的宽度d 为多大；（2）带电粒子在两个磁场区域中的运动时间之比；（3）带电粒子从a 点开始运动到第一次回到a 点时所用的时间t.3如图10所示，abcd 是一个正方形的盒子，在cd 边的中点有一小孔e ，盒子中存在着沿ad 方向的匀强电场，场强大小为E 。
一粒子源不断地从a 处的小孔沿ab 方向向盒内发射相同的带电粒子，粒子的初速度为v 0，经电场作用后恰好从e 处的小孔射出。
现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B （图中未画出），粒子仍恰好从e 孔射出。
高考物理电磁感应现象压轴难题综合题含答案
高考物理电磁感应现象压轴难题综合题含答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=2．如图甲所示，相距d 的两根足够长的金属制成的导轨，水平部分左端ef 间连接一阻值为2R 的定值电阻，并用电压传感器实际监测两端电压，倾斜部分与水平面夹角为37°.长度也为d 、质量为m 的金属棒ab 电阻为R ，通过固定在棒两端的金属轻滑环套在导轨上，滑环与导轨上MG 、NH 段动摩擦因数μ＝18(其余部分摩擦不计)．MN 、PQ 、GH 相距为L ，MN 、PQ 间有垂直轨道平面向下、磁感应强度为B 1的匀强磁场，PQ 、GH 间有平行于斜面但大小、方向未知的匀强磁场B 2，其他区域无磁场，除金属棒及定值电阻，其余电阻均不计，sin 37°＝0.6，cos 37°＝0.8，当ab 棒从MN 上方一定距离由静止释放通过MN 、PQ 区域(运动过程中ab 棒始终保持水平)，电压传感器监测到U －t 关系如图乙所示．（1）求ab 棒刚进入磁场B 1时的速度大小． （2）求定值电阻上产生的热量Q 1.（3）多次操作发现，当ab 棒从MN 以某一特定速度进入MNQP 区域的同时，另一质量为2m ，电阻为2R 的金属棒cd 只要以等大的速度从PQ 进入PQHG 区域，两棒均可同时匀速通过各自场区，试求B 2的大小和方向．【答案】（1）11.5U B d （2）2221934-mU mgL B d；（3）32B 1 方向沿导轨平面向上 【解析】 【详解】(1)根据ab 棒刚进入磁场B 1时电压传感器的示数为U ,再由闭合电路欧姆定律可得此时的感应电动势：1 1.52UE U R U R=+⋅= 根据导体切割磁感线产生的感应电动势计算公式可得：111E B dv =计算得出:111.5Uv B d=. (2)设金属棒ab 离开PQ 时的速度为v 2，根据图乙可以知道定值电阻两端电压为2U ，根据闭合电路的欧姆定律可得：12222B dv R U R R⋅=+ 计算得出：213Uv B d=；棒ab 从MN 到PQ ，根据动能定理可得： 222111sin 37cos3722mg L mg L W mv mv μ︒︒⨯-⨯-=-安根据功能关系可得产生的总的焦耳热 ：=Q W 总安根据焦耳定律可得定值电阻产生的焦耳热为：122RQ Q R R =+总联立以上各式得出：212211934mU Q mgL B d=-(3)两棒以相同的初速度进入场区匀速经过相同的位移，对ab 棒根据共点力的平衡可得：221sin 37cos3702B d vmg mg Rμ︒︒--=计算得出：221mgRv B d =对cd 棒分析因为：2sin372cos370mg mg μ︒︒-⋅>故cd 棒安培力必须垂直导轨平面向下，根据左手定则可以知道磁感应强度B 2沿导轨平面向上，cd 棒也匀速运动则有：1212sin 372cos37022B dv mg mg B d R μ︒︒⎛⎫-+⨯⨯⨯= ⎪⎝⎭将221mgRv B d =代入计算得出：2132B B =. 答：(1)ab 棒刚进入磁场1B 时的速度大小为11.5UB d; (2)定值电阻上产生的热量为22211934mU mgL B d -;(3)2B 的大小为132B ，方向沿导轨平面向上.3．如图所示，一阻值为R 、边长为l 的匀质正方形导体线框abcd 位于竖直平面内，下方存在一系列高度均为l 的匀强磁场区，与线框平面垂直，各磁场区的上下边界及线框cd 边均磁场方向均与线框平面垂水平。
(完整版)高考物理压轴题之电磁学专题(5年)(含答案分析),推荐文档
建议收藏下载本文，以便随时学习！
建议收藏下载本文，以便随时学习！
２４.（１４分）2013新课标2
如图，匀强电场中有一半径为ｒ的光滑绝缘圆轨道，轨道平面与电场方向平行。
ａ、b为轨道直径的两端，该直径与电场方向平行。
一电荷为ｑ(q>０)的质点沿轨道内侧运动.经过a点和b点时对轨道压力的大小分别为Nａ和Ｎｂ不计重力，求电场强度的大小Ｅ、质点经过a点和b点时的动能。
建议收藏下载本文，以便随时学习！
由静止开始释放。
金属棒下落过程中保持水平，且与导轨接触良好。
已知某时刻后两灯泡
