隧道防排水施工技术交底
高铁客运专线隧道防排水技术交底书

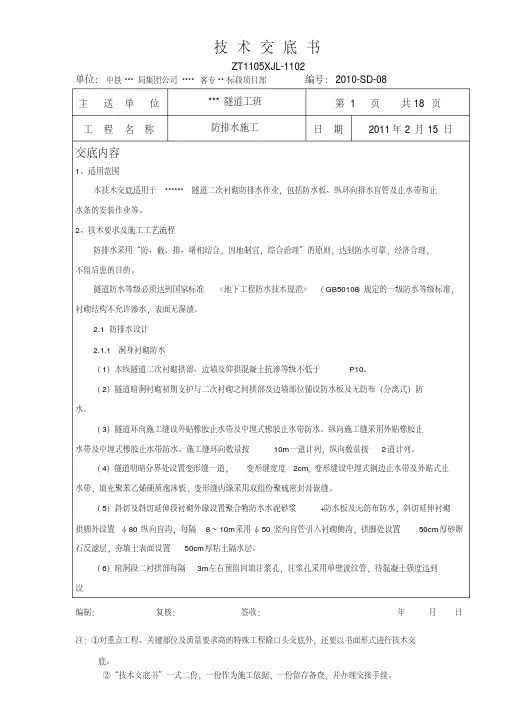

技术交底书ZT1105XJL-1102单位：中铁***局集团公司****客专**标段项目部编号：2010-SD-08主送单位***隧道工班第 1 页共 18 页工程名称防排水施工日期2011年 2月 15日交底内容1、适用范围本技术交底适用于******隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。
2、技术要求及施工工艺流程防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。
隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。
2.1防排水设计2.1.1洞身衬砌防水（1）本线隧道二次衬砌拱部、边墙及仰拱混凝土抗渗等级不低于P10。
（2）隧道暗洞衬砌初期支护与二次衬砌之间拱部及边墙部位铺设防水板及无纺布（分离式）防水。
（3）隧道环向施工缝设外贴橡胶止水带及中埋式橡胶止水带防水。
纵向施工缝采用外贴橡胶止水带及中埋式橡胶止水带防水。
施工缝环向数量按10m一道计列，纵向数量按2道计列。
（4）隧道明暗分界处设置变形缝一道，变形缝宽度2cm，变形缝设中埋式钢边止水带及外贴式止水带，填充聚苯乙烯硬质泡沫板，变形缝内缘采用双组份聚硫密封膏嵌缝。
（5）斜切及斜切延伸段衬砌外缘设置聚合物防水水泥砂浆+防水板及无纺布防水，斜切延伸衬砌拱脚外设置φ80纵向盲沟，每隔8～10m采用φ50竖向盲管引入衬砌侧沟，拱脚处设置50cm厚砂卵石反滤层，夯填土表面设置50cm厚粘土隔水层。
（6）暗洞段二衬拱部每隔3m左右预留回填注浆孔，注浆孔采用单壁波纹管，待混凝土强度达到设编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式二份，一份作为施工依据，一份留存备查，并办理交接手续。
技术交底书ZT1105XJL-1102单位：中铁***局集团公司****客专**标段项目部编号：2010-SD-08主送单位***隧道工班第 2 页共 18 页工程名称防排水施工日期2011年 2月 15日计强度后，进行充填注浆，注浆完成后应做封口处理，防止浆块脱落影响运营安全。
隧道排水安全技术交底模板
一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。
三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。
（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。
（3）检查排水设备、材料、工具等是否齐全，性能良好。
2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。
（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。
（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。
（4）排水作业区域应设置警示标志，提醒过往人员注意安全。
（5）加强对排水设施的巡查，发现异常情况及时处理。
3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。
（2）启动应急预案，组织人员进行排水作业。
（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。
（4）确保排水作业安全，防止发生二次事故。
4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。
（2）加强对排水设施的维护保养，确保设施正常运行。
（3）加强施工现场的巡查，及时发现并处理安全隐患。
（4）严格执行安全生产责任制，确保排水作业安全。
四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。
2. 作业人员应认真学习并掌握本交底内容，提高安全意识。
3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。
4. 施工单位应加强施工现场安全管理，确保排水作业安全。
五、附则1. 本交底自发布之日起实施。
2. 本交底由施工单位负责解释。
3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。
隧道施工方案防排水施工技术交底
防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。
防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。
防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。
施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。
隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。
在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。
2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。
将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。
无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。
防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。
（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。
防水板搭接宽度不小于10cm。
防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。
在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。
隧道防水施工技术交底
结构环、纵向施工缝,均采用涂刷优质水泥基渗透结晶型材料作为界面剂，用量不少于1.5kg/㎡.
钢边橡胶止水带及镀锌钢板止水带布设在二衬混凝土施工缝处，安装时将止水带固定在二衬结构厚度的1/2处，环向施工缝止水带通过架立筋固定在挡头模上，止水带一端外露,外露部分为止水带宽度的1/2,浇筑和振捣施工缝部位混凝土时，要注意边浇筑和振捣边用手将止水带扶正，避免止水带出现过大的蛇型和倒伏。
2）所有防水工程使用的原材料应有出厂质量证明文件、试验报告以及现场取样复检报告，质量符合设计和规范要求,并在监理工程师检验认可后，才可使用。防水材料必须在业主指定的厂家采购。
3)在防水施工过程中，对易产生渗漏的薄弱部位（施工缝、变形缝、防水砼施工等）进行重点质量控制,并加强施工过程中的质量管理工作,确保上述部位的防水达到设计要求。
（8)注浆管破损部位应割除，并在割除部位重新设置已经安装好注浆导管的注浆管，并与两端原有注浆管进行过渡搭接。
(9)在注浆管附近绑扎或焊接钢筋作业时，应采用临时遮挡措施对注浆管进行保护。
四、防水施工质量保证措施
)防水工程由具有专业资质的防水队伍进行施工，并选派具有丰富防水施工经验的工程技术人员对防水施工过程进行指导和监督。施工前要对防水工程的施工工艺、质量要求进行技术交底,确保每个施工人员对自己承担的施工项目的施工工艺和质量要求有深刻的认识。
4）注浆管施工技术要求
注浆管均指全断面注浆管，采用专用固定件固定在施工缝表面，并每隔5~6m两端各引出一根注浆导管。
（1）安装注浆管的施工缝表面应坚实、平整，不得有浮浆、油污、疏松、空洞、碎石团等，否则应予以清除。
（2)注浆导管与注浆管的连接应牢固、严密。导管的末端应临时封堵严密。
隧道排水沟施工技术交底

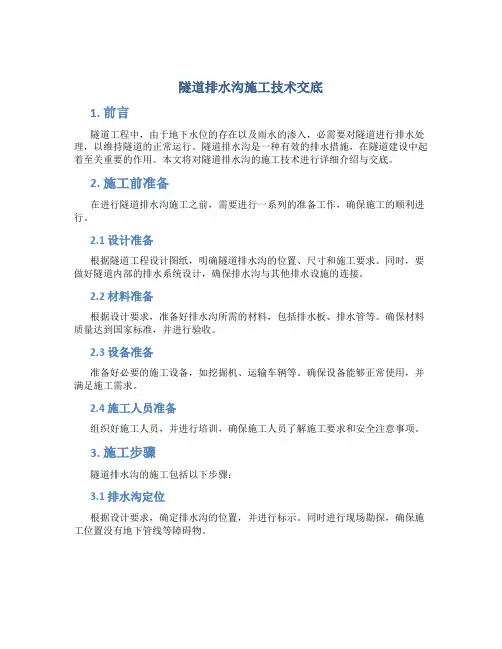

隧道排水沟施工技术交底1. 前言隧道工程中，由于地下水位的存在以及雨水的渗入，必需要对隧道进行排水处理，以维持隧道的正常运行。
隧道排水沟是一种有效的排水措施，在隧道建设中起着至关重要的作用。
本文将对隧道排水沟的施工技术进行详细介绍与交底。
2. 施工前准备在进行隧道排水沟施工之前，需要进行一系列的准备工作，确保施工的顺利进行。
2.1 设计准备根据隧道工程设计图纸，明确隧道排水沟的位置、尺寸和施工要求。
同时，要做好隧道内部的排水系统设计，确保排水沟与其他排水设施的连接。
2.2 材料准备根据设计要求，准备好排水沟所需的材料，包括排水板、排水管等。
确保材料质量达到国家标准，并进行验收。
2.3 设备准备准备好必要的施工设备，如挖掘机、运输车辆等。
确保设备能够正常使用，并满足施工需求。
2.4 施工人员准备组织好施工人员，并进行培训，确保施工人员了解施工要求和安全注意事项。
3. 施工步骤隧道排水沟的施工包括以下步骤：3.1 排水沟定位根据设计要求，确定排水沟的位置，并进行标示。
同时进行现场勘探，确保施工位置没有地下管线等障碍物。
3.2 排水沟开挖使用挖掘机进行排水沟的开挖工作。
根据设计要求，控制排水沟的尺寸和坡度，确保排水效果良好。
3.3 排水沟施工根据设计要求，铺设排水板和排水管。
排水板的安装要确保排水畅通，排水管的连接要牢固，以防止漏水现象的发生。
3.4 排水沟覆土完成排水沟的铺设后，进行覆土工作，确保排水沟的稳定性和安全性。
4. 施工注意事项4.1 施工安全隧道施工过程中，要严格遵守安全操作规程，穿戴个人防护装备，确保施工人员的安全。
4.2 施工质量施工过程中，要对施工质量进行严格把关，确保排水沟的正常使用和排水效果。
4.3 施工进度合理安排施工进度，确保施工工期的完成，避免对工程造成不必要的延误。
4.4 环境保护在施工过程中，要注意环境保护，避免污染环境。
合理处理施工废料，保持施工现场的清洁。
5. 施工验收在完成隧道排水沟的施工后，进行施工验收工作。
(隧道-暗洞防排水)技术交底单
交底人
接交底人
第2页/共3页
技术交底记录
2008年月日编号:施表31
工程名称
八达岭过境线改建工程
设计－施工总承包项目
交底部位
青龙桥隧道出口侧
暗洞防排水
施工单位
路桥集团国际建设股份公司
交底内容：
2、洞身排水
①施工排水
本隧道设计为单向纵坡，上坡施工采用自然排水方式，在路面横坡低的一侧挖设排水沟即可排出洞内积水；下坡施工，在洞内每隔100m设集水井或水仓，采用“反坡抽排”的方法用水泵将水排入洞外污水处理池。
②洞身排水
在初期支护与二次衬砌间沿隧道每8m设一道环向φ50mm软式透水管，距洞口50m段加密至5m一道，隧道两侧墙底设φ100mm软式透水管纵向贯通全隧道。环向排水管均与墙底两侧纵向排水管相连，然后通过硬塑管将透过初期支护的地下水引至隧道路面下两侧φ100mm排水管内排出。
防水层实测项目
项次
检查项目
作业平台采用移动式自制台车，土工布铺设采用射钉枪直接钉铺在喷砼面，铺设EVA／ECD防水板时，采用手动专用熔接器热熔在衬垫上，防水板之间采用专用熔接器热熔粘结，结合部位不小于120mm，且粘结剥离强度不小于防水板的抗拉强度。防水板之间粘结部位采用真空加压检测。
防水板铺挂台车
交底人
接交底人
第1页/共3页
规定值或允许偏差
检查方法和频率
权值
1
搭接宽度（mm）
≥100
尺量：全部搭接均要检查，每个搭接检查3处
2
2
缝宽（mm）
焊接
两侧焊缝宽≥25
尺量：每个搭接检查5处
2
粘接
粘缝宽≥50
3
固定点间距（m）
隧道防排水施工技术交底
隧道防排水施工技术交底1.技术要求1.1 隧道防排水采用“防、截、排、堵相结合,因地制宜，综合治理”的原则,达到防水可靠,经济合理，不留后患的目的。
1.2 隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水,表面无湿渍。
1.3 隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。
其抗渗等级符合设计要求,防水混凝土防渗等级不低于P8，两端洞口各500m范围、地下水发育地段、地下水有侵蚀性地段衬砌抗身等级不低于P10。
2。
施工工艺及要求2.1基面铺设防水层之前，对外漏的突出物及表面凸凹不平处进行检查处理，基面应平整、无空鼓、裂缝、松酥，清洁干燥,无尖锐物。
基层平整度应该符合下列要求:D/L≤1/10D:初期支护基层相邻两凸面间凹进去的深度；L：初期支护基层相邻两凸面间的距离；2.2盲管初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。
纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。
按铁路总公司监督总站及青藏铁路公司监督站《铁路建设工程质量安全监督通知书》（铁质安监督青藏站【2016】16 号）要求,对纵、环向盲管环设计进行调整:采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm）,环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。
2.3无纺布无纺布铺设，首先用作业台车将单幅无纺布固定到预定位置，然后用专用射钉将无纺布固定在喷射混凝土上。
专用热熔垫圈及射钉梅花形布置,拱部0.5m—0。
8m，边墙0。
8m—1m，底部1m—1.5m，并左右上下成行固定，基面凸凹较大处应增加固定点,使无纺布与基面密贴.无纺布与喷射混凝土表面密贴,铺设平顺、无隆起、无褶皱，无纺布搭接宽度不不小于5cm.2。
区间暗挖隧道防水施工技术交底
工程名称交底内容：圆垫片平面，以免刺穿防水层。
缓冲层之间搭接宽度不小于5cm,搭接缝部位可用点粘法热融进行焊接，缓冲层铺设时应尽量与基面密贴，不得拉得过紧或起包，以免影响防水板的铺设。
3）防水层的铺设1.防水板采用无钉孔铺设工艺。
防水板与暗钉的塑料垫片之间焊接牢固，防止在施工中脱落。
铺设时保证防水板平整、和基面伏帖，严禁有紧绷、褶皱等现象。
2.仰拱铺设防水板采用沿隧道纵向铺设的方法，以减少十字焊缝的数量；上部防水板宜沿环向铺设，固定拱部时宜先拱顶后两腰，避免拱顶过松或过紧。
3.固定点的布置在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水板尽量密贴砼喷射面。
铺设时将大幅防水板的中部对准隧道中心线，以防两侧宽度不均。
搭接边垂直于隧道中线，以防相接时发生扭曲。
4.防水板搭接宽度100mm,搭接缝宜下坡压上坡，下部压上部。
双焊道（每道宽10mm）热熔焊接。
保证搭接宽度，否则将造成搭接不够或过宽焊机吃不进去，导致焊机行走困难，并产生皱折，影响焊接质量。
焊接时注意接茬对正顺平并且干净无水，保证焊机均匀连续行走，保证无假焊、漏焊、焊焦、焊穿等现象。
5.相邻两幅接缝需错开，在结构转角处错开距离大于600mm，以保证与下一组衬砌防水板搭接宽度及操作方便。
防水层铺设至仰拱钢筋和边墙钢筋接茬部位以外不小于40cm,以利于下步防水层的搭接。
审核人交底人接受交底人交底内容:喷射混集土暗钉圈固定防水板6.防水板施工完成后，对施工质量进行检查，并报监理工程师进行隐蔽工程检查后，方可进行下道工序的施工。
①防水板焊缝检查：首先用肉眼检查，当两层经焊接在一起的板呈透明状、无气泡，即熔为一体，表明焊接牢固严密。
同时用充气法检查，检查方法：焊缝两端用压焊器墩实封闭，用5号注射用针头插入两条缝中间空隙，用气筒打气检查，当压力表达0.25MPa时，停止充气。
保持压力15分钟，压力下降不大于10%，说明焊接良好，反之用肥皂水涂在焊缝上，有气泡反出的部位需要补焊，没气泡的合格。
隧道工程质量技术交底
隧道工程质量技术交底一、交底目的和背景隧道工程质量技术交底是指在隧道工程施工过程中，施工单位向监理单位或者业主单位详细介绍隧道工程的质量控制措施、技术要求、施工方法等内容，以确保施工过程中的质量符合相关标准和规范，达到预期的设计要求。
本次交底的背景是为了确保隧道工程的质量控制工作能够得到有效实施，减少施工过程中的质量问题和安全风险。
二、交底内容1. 隧道工程质量目标和要求隧道工程质量目标是指在施工过程中，要达到的质量指标和要求。
例如，隧道的几何尺寸、结构强度、防水、排水、通风、照明等方面的要求。
2. 施工工艺和方法详细介绍隧道工程的施工工艺和方法，包括掘进、支护、衬砌、排水、通风、照明等方面的工艺流程和施工步骤。
3. 质量控制措施介绍隧道工程质量控制的具体措施，包括质量监测、质量检验、质量验收等方面的内容。
例如，对隧道地质进行勘探和预测，对施工材料进行质量检验，对施工工艺进行质量控制等。
4. 施工过程中的质量问题及处理措施介绍施工过程中可能浮现的质量问题，如地质灾害、地下水涌入、支护结构失稳等，以及相应的处理措施和应急预案。
5. 质量监督和验收要求详细介绍隧道工程质量监督和验收的要求，包括监理单位或者业主单位的监督职责、验收标准、验收程序等内容。
三、交底方式和时间本次隧道工程质量技术交底将采用会议形式进行，参会人员包括施工单位的技术负责人、监理单位的质量监督人员以及业主单位的相关人员。
交底时间为XX年XX月XX日，地点为隧道工程施工现场或者指定的会议室。
四、交底记录和签字确认交底过程中应进行详细记录，包括交底内容、参会人员、交底问题和解决方案等。
交底记录应由交底人员和参会人员共同签字确认，作为施工过程中质量控制的依据。
五、交底效果评估和整改措施交底后，应对交底效果进行评估，包括参会人员的理解程度、交底内容的准确性和完整性等。
如发现问题或者不足之处，应及时采取整改措施，并在下次交底中进行补充和强调。
高铁客专隧道防排水施工技术交底
隧道防排水施工技术交底一、隧道防排水原那么及目的隧道工程防排水施工，按照“防、排、堵、截相结合，因地制宜，综合治理〞的原那么，采取切实可靠的施工措施，到达防水可靠、排水通畅、经济合理的目的。
二、洞口防排水1、天沟、截水沟等的走向结合地形条件选择对地面植被破坏最小、排水畅通的方案，并结合永久排水系统先行修建。
2、施工期间，对隧道周围的地表水采取有效的截水、排水、挡水和防洪措施，防止地表水流入隧道内。
3、隧道、明挖施工段与辅助坑道等排水系统与洞外排水系统的连接须保证水流通畅、有效，并应防止破坏地表环境。
4、地表排水须防止地表径流对边坡、仰坡、结构根底的冲刷和淘蚀，保证洞门结构或相邻构筑物的稳定、平安。
1、洞口段须有完整良好的排水系统，以确保边仰坡及隧道的平安。
洞口有沟、渠通过时，采取引排和防渗、防冲淤措施，且洞门顶部设截水天沟，以形成完善的防排水系统。
天沟设在距边、仰坡开挖边缘以外不小于5m，其坡度根据地形设置，但不得小于3‰，以免淤积，将地表汇水引入路基段截水沟或自然沟，严禁将地表水引入路基侧沟，禁止顺坡散流，冲刷，危害线路及农田房舍。
2、洞门内外水沟按出洞后为下坡的双侧水沟布置，假设出洞后为上坡，那么在距离洞口2m处设一道截水沟，且洞外水沟采用2‰的反坡排水，以防止洞外水流入洞内。
3、端墙顶水沟的排水孔孔径为40cm，也可采用净空尺寸为40×40cm的方形断面。
4、端墙背后设置排水管网，管网采用外包土工布的打孔波纹管，横向采用HDP50单壁打孔波纹管，竖向采用HDPE107/93双壁打孔波纹管。
排水沟在路基面高度处采用φ100PVC 管排入侧沟；端墙后排水管要求设中孔，在土体中挖槽埋设，横竖排水管采用接头连接，外包土工布(每平米重量不小于400g)，然后浇筑端墙结构混凝土；端墙后横向排水管以不小于3%的坡度倾向竖向排水管。
5、挡翼墙身在路基面处及以上局部设置φ100PVC塑料排水管泄水孔，间隔2m梅花型布设。
隧道二衬防排水技术交底
隧道防排水施工技术交底1.适用范围适用于XXX隧道、XX隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。
2.作业准备2.1施工机械进场到位、人员配置满足施工需要。
2.2对混凝土原材料进行试验检测，所有材料试验检测均满足设计、规范要求。
2.3组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
3.施工工艺及技术要求3.1 隧道防水设计隧道防排水采用“防、截、排、堵相结合，因地制宜，综合治理”的原则，达到防水可靠，经济合理，不留后患的目的。
隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水，表面无湿渍。
隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。
隧道二次衬砌混凝土采用防水混凝土，其抗渗等级不低于P8；初期支护和二次衬砌间拱墙背后设防水板加土工布，防水板厚1.5mm的EVA，土工布为350g/㎡，土工布采用射钉固定在初支表面，防水板采用无钉铺设工艺，铺设基层平整度不应大于1/10（凹槽深度与宽度之比）。
拱部、边墙环向施工缝设置中埋橡胶止水带加背贴止水带，仰拱环向施工缝设置橡胶止水带加止水条，边墙纵向施工缝设置设置钢板止水带加止水条。
隧道洞身应尽量少设变形缝，但在地质变化较大或明暗挖分界处应设变形缝，宽度为20mm。
变形缝处设置缓膨型遇水橡胶止水带加背贴式止水带。
拱墙变形缝处衬砌内缘3cm范围内以聚硫密封胶封堵，以外2cm范围内设置U型镀锌钢板接水盒，其余空隙采用填缝料填塞密实。
隧道洞内拱顶背后埋设注浆管，压注水泥砂浆填充空隙，保证初支与二衬密贴，不形成水囊。
3.2隧道排水设计隧道衬砌防水板背后环向设置φ50单壁打孔波纹管排水盲沟，其间距视地下水发育情况而定，一般地段8m设一环；边墙拱脚设φ110的纵向双壁打孔波纹管贯通隧道，并将环向盲管与纵向盲管相连，通过横向排水管排入隧道侧沟内。
隧道二次衬砌及排水施工技术交底_secret
XX隧道衬砌及排水施工技术交底一、工程概况XX隧道为一座分离的四车道高速公路隧道,位于XX市XX县XX乡XX附近。
起讫桩号为右线K116+631～K117+253，长622m;左线L6K116+690～L6K117+280，长590m。
设计速度80km/h,采用灯光照明，自然通风，属中隧道，设人行横道一处。
隧道右线平面设置为R=1400圆曲线接缓和曲线（A—529。
15),进口段纵坡为1.25％，坡长49。
375m；左线平面设置为R=1100圆曲线接缓和曲线（A-524。
404），进口段纵坡为1。
35％,坡长365。
913m；出口段纵坡为2.65%，坡长646.1180m。
建筑限界净宽10.25m,净高5。
0m。
左右线进口洞门及出口洞门均采用端墙式洞门。
二、质量及安全目标（一）、质量目标1、分项、分部、单位工程交验合格率100％,争创国家优质工程。
2、杜绝重大工程质量事故。
（二）、安全目标1、杜绝工亡事故；2、无中毒、火灾、火警事故；3、杜绝重大车辆交通事故,减少一般责任事故。
4、施工过程中危险点受控率达100%。
三、混凝土二次衬砌1、洞身衬砌：洞身衬砌时间根据量测反馈进行,二次衬砌的施作时间，对于隧道洞口Ⅴ～Ⅳ及围岩浅埋、洞口加强段，由于岩体风化严重,自稳时间较短,洞室开挖跨度较大，二次衬砌采用C30钢筋砼结构,二次衬砌要求紧跟开挖面。
对于Ⅳ级围岩深埋地段、Ⅲ级围岩正常段，由于该段岩体比较稳定，能够在一定程度上形成稳定的承载拱，因此采用C30素混凝土结构。
二次衬砌采用先墙后拱法施工，现场模筑。
在施工过程中必须注意初期支护的变形与稳定监测,根据检测数据合理确定二次衬砌的施作时间,尽可能发挥初期支护的承载能力。
砼衬砌应根据新奥法原理，在初期支护完成后适时进行。
根据施工量测，二次模注衬砌时间应在围岩量测净空变化速率小于0。
2mm/d，变形量已达到预计总变形量的80%以上，且变形速率有明显减缓趋势时方可进行，适时衬砌。
隧道防排水三级技术交底资料讲解
隧道防排水三级技术交底新建赣州至深圳客运专线（江西段）施工技术交底（三级）GSJXZQ－ 3 标段工程项目：隧道衬砌工程（防排水）编号：GSJXZQ-3-1-WWJK-10记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：单位：中铁十六局集团赣深客专3标一分部新建赣深铁路客运专线技术交底3.2.1纵向可维护塑纤排水虑管（1）纵向可维护塑纤排水虑管每板二衬设置一段，每段长12m，独立排水不得穿越施工缝设置。
（2）纵向可维护塑纤排水滤管两端采用135°承插式排水管件接入隧道侧沟，接头处外包土工布，不得采用直角或三通连接，以满足运营期的维护要求。
（3）孔洞位置边缘距纵向施工缝及环向施工缝距离30~50cm。
（4）纵向排水盲管沿纵向布设于左、右侧水沟电缆槽底部以上25cm，即水沟电缆槽顶面高程以下55.5cm。
纵向排水盲管按设计规定划线，以使盲管位置准确合理，盲管安设的坡度与线路坡度一致，采用固定夹具进行定位。
纵向排水盲管顶部紧密设置C15无砂砼排水体，底部采用铆钉加压条进行固定，均连续布置，并用防水板进行反包。
C15无砂混凝土垫块及盲管设置3.2.2环向可维护塑纤排水虑管（1）环向可维护塑纤排水滤管采用110°承插式排水管件直接接入隧道侧沟，接头处外包土工布。
（2）地下水不发育地段每板二衬范围内设置一道环向排水滤管，设置在每板二衬中部。
（3）地下水发育地段每板二衬范围内设置不少于两道环向排水滤管，环向排水滤管均布在每板二衬范围内。
（4）富水断层破碎带地段拱墙初期支护与防水板之间在环向可维护塑纤排水滤管中间位置增加一道环向排水盲管，采用HDPE50单壁打孔波纹管，环向打孔波纹管直接与隧道侧沟连通，以便必要时进行维护。
（5）孔洞位置边缘距纵向施工缝及环向施工缝距离30~50cm。
3.2.3盲管安装①按规定划线，以使盲管位置准确合理。
钻定位孔，定位孔间距在30～50cm。
隧道排水沟施工技术交底
隧道排水沟施工技术交底一、工程概述本次施工的隧道为_____隧道，隧道全长_____米。
隧道排水沟是隧道排水系统的重要组成部分，其主要作用是收集和排除隧道内的地下水和运营期间的废水，确保隧道结构的稳定性和行车安全。
二、施工准备1、技术准备（1）熟悉施工图纸和相关规范，制定详细的施工方案，并向施工人员进行技术交底。
（2）测量放线，确定排水沟的位置和标高。
2、材料准备（1）准备好所需的水泥、砂、石子、钢筋等材料，并确保材料质量符合要求。
（2）对进场的材料进行检验和试验，不合格的材料严禁使用。
3、施工机具准备（1）配备搅拌机、振捣器、模板、运输车辆等施工机具，并确保其性能良好。
（2）对施工机具进行定期维护和保养，保证施工的正常进行。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或水准仪进行测量放线，确定排水沟的中心线和标高，并在隧道壁上做好标记。
2、沟槽开挖（1）采用人工或机械开挖的方式进行沟槽开挖，开挖深度和宽度应符合设计要求。
（2）在开挖过程中，应注意控制沟槽的坡度和平整度，避免出现超挖或欠挖的情况。
（3）开挖出的土方应及时运出隧道，不得堆放在沟槽两侧，以免影响施工和交通安全。
3、基底处理（1）沟槽开挖完成后，对基底进行清理和平整，去除浮土和杂物。
（2）对基底进行夯实处理，确保基底的承载力符合要求。
（3）如基底为软弱土层，应采取换填或加固等处理措施。
4、钢筋绑扎（1）根据设计要求，在沟槽内绑扎钢筋，钢筋的规格、型号、间距应符合设计要求。
（2）钢筋的接头应采用焊接或绑扎连接，焊接接头应符合规范要求，绑扎接头的搭接长度应符合设计要求。
（3）钢筋绑扎完成后，应进行验收，合格后方可进行下一道工序。
5、模板安装（1）采用钢模板或木模板进行安装，模板的强度和刚度应满足施工要求。
（2）模板安装应牢固、平整，接缝严密，不得漏浆。
（3）模板安装完成后，应进行检查和调整，确保模板的位置和尺寸符合设计要求。
6、混凝土浇筑（1）混凝土采用商品混凝土或现场搅拌混凝土，混凝土的配合比应符合设计要求。
隧道防排水技术交底
沪昆客运专线工程技术交底书工程名称：新建铁路长沙至昆明客运专线施工合同段：CKGZTJ-5 编号：单位工程名称隧道分部工程名称防水和排水分项工程名称/施工单位第十三架子队里程DK614+310～DK615+063交底日期2012/3/9交底地点第十三架子队会议室1.工艺流程2.1结构防排水施工结构防排水施工工艺流程见图2.12.2排水盲管施工排水盲管施工工艺流程：钻孔定位安装锚栓捆绑盲管盲管纵向环向连接。
2.3环向排水盲管施作方法隧道拱墙设直径50mm软式透水管环向盲管，环向盲管每隔12m设置，并在水沟外侧留泄水孔，并直接弯入侧槽沟。
2.4纵向排水盲管施作方法纵向排水盲管沿纵向布设于左、右墙角水沟底上方，为两条直径为150mm的软式透水管盲管。
纵向排水盲管按设计规定划线，以使盲管位置准确合理，盲管安设的坡度与线路坡度一致。
排水管采用钻孔定位，定位孔间距在30cm～50cm。
将膨胀锚栓打入定位孔或将锚固剂将钢筋头预埋在定位孔中，固定钉安在盲管的两端。
用无纺布包住盲管，用扎丝捆好，用卡子卡住盲管，然后固定在膨胀螺栓上。
纵向φ150排水管上方采用无砂混凝土作为排水体，下侧由防水板包裹。
2.5排水盲管施工控制要点①纵向贯通排水盲沟安装应按设计规定划线，以使盲管位置准确合理，划线时注意盲管尽可能走基面的低凹处和有出水点的地方。
②盲管与支护的间距不得大于5cm，盲管与支护脱开的最大长度不得大于110cm。
③集中出水点沿水源方向钻孔，然后将单根集中引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出。
④盲管上接头用无纺布的渗水材料包裹，防止混凝土或杂物进入堵塞管道。
2.1 隧道结构防排水施工工艺流程图YY检查净空及初期支护表面情况割除外露超长的钢筋、锚杆，修整凹凸不平的表面以及渗漏水处理原材料检验和试验灌注混凝土拆模养生 铺设防水板隐蔽检查安装环、纵向透水盲管和盲沟NNY安装施工缝止水带N隐蔽检查Y衬砌台车定位充气及隐蔽检查2.7 防水板施工防水板施工采用无钉铺设工艺，其施工工艺流程见下图2.7防水板施工 2.7.1施工准备⑪洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。
隧道工程技术交底6篇
隧道工程技术交底6篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!隧道工程技术交底6篇【第1篇】隧道工程:施工安全技术交底一、洞口工程1、洞口工程施工应符合下列规定:（1)、洞口的路基及边、仰坡断面应自上而下开挖，一次将土石方工程做完，开挖人员不得上下重叠作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪汉蓉通道胡安段二标段隧道防排水施工
技
术
交
底
中铁三局沪汉蓉通道胡安段二标一队
2005年12月2日
隧道防排水施工技术交底
一、防排水施工原则
充分利用砼自防水能力，遵循“防、
排、截、堵相结合，因地制宜，综合治理”的施工原则。
二、防水板的铺设
一）基层处理
1、铺设防水层的初期支护表面不得有明流水，否则对喷射砼背后进行注浆处理或凿槽埋管引排（特别是对集中的出水部位必须凿槽埋管引排），待基面上无明显流水后才能进行下道工序。
2、铺设防水层的基面应平整，对不平处采取喷射砼或沙浆抹面方法找平，处理后的基面满足如下条件：
D/L=1/6～1/10
D—初期支护基层相邻两凸面凹进去的深度；
L—初期支护基层相邻两凸面间的距离。
3、基面上不得有尖锐的毛刺部位，特别是喷射砼表面经常出现较大的尖锐的石子等硬物，应对其进行凿除干净或用1：2.5的水泥砂浆覆盖处理，避免浇筑砼时刺破防水板。
4、基面上的钢管、钢筋、锚杆头、铁丝等凸出物，用氧焊把凸出物从根部割除，凹凸不平处采取补喷或用水泥砂浆抹平处理。
5、变形缝位置喷射砼必须平顺，以便于背贴式止水带的安装及保证分仓效果。
6、钢架部位采用喷射砼平顺过渡，避免基面凹凸不平，影响防水板施工质量。
二）、铺设土工无纺布
1、铺设防水板前先铺设无纺布，无纺布采用质量大于300g/m2的土工合成材料。
2、用水泥钉将与防水板相配套的圆垫片将无纺布固定在基面上，按梅花形布设，
固定间距：拱部为50～80cm，边墙为80～150cm，高低不平处应增加固定点。
3、无纺布之间采用搭接法进行连接，搭接宽度为5cm，搭接缝部位采用点粘法。
无纺布铺设时应尽量与基面密贴，不得拉得过紧或起大包，以免影响防水板的铺设。
三）、铺设EVC防水板
1、铺设防水板时，宜采用沿环向铺设的方法并排铺设两幅防水板，边铺边将其与暗钉圈焊接牢固，两幅防水板的搭接宽度不得小于15cm，以保证搭接牢靠，施工时，根据情况预留搭接余量，防止二次衬砌砼浇筑时防水板绷紧而造成拱顶二次衬砌厚度不足或防水板被胀破，影响防水效果。
2、防水板采用热熔法手工焊接在塑料圆垫片上，焊接应牢固可靠，避免砼浇筑时防水板发生脱落现象。
3、防水板固定时松紧适宜，不得拉得过紧或出现大的鼓包，铺设好的防水板应与基面凹凸起伏一致，保持自然、平整、伏帖，以免影响二次衬砌灌筑砼的尺寸或使防水板脱离圆垫片。
4、防水板之间采用双焊缝进行热熔焊接，焊缝宽度不得小于2cm，焊缝强度不得小于防水板本身强度的70%，焊缝应严密。
焊接完后采用充气法检测，充气压力为
0.2Mpa，并保持该压力不少于3分钟，允许压力下降20%。
如果压力继续下降，应查出漏气部位并对漏气部位进行全面的手工补焊。
5、焊接时，温度过高过慢会烧伤防水板，削弱该处防水板焊接强度；温度过低速度过快，则受焊面未充分熔融而影响粘合强度，从而影响焊缝质量。
一般焊接温度为150～180℃，焊接速度为0.15～0.20m/min，施工时通过试验确定。
6、防水板铺设完毕后，对其表面进行全面的检查，发现破损部位时进行补焊，补丁必须剪成圆角，不得有三角形补丁，补丁边缘距破损边缘距离不得小于7cm，补丁应满焊，不得有翘边空鼓。
7、铺设防水板，自检合格后，报队部质检工程师复检，复检合格，经监理工程师同意，才能进行下道工序施工。
四）、施工注意事项
1、喷射砼基面有明流水时严禁铺设无纺布及防水板。
2、防水板搭接处与施工缝错开布置，错开距离不小于50cm。
3、防水层施工前，应确保预埋件施工完毕。
防水板施工完后，严禁在防水层上开洞，以免引起渗漏水。
4、防水层的铺设应超前二次衬砌砼的施工，距离为5～20m。
并设临时挡板防止机械损伤和电火花烧伤防水板。
5、手工焊接由熟练工人操作。
6、绑扎和焊接钢筋时应注意对防水层进行有效的保护，避免钢筋就位时刺破防水板，特别是焊接钢筋时，应在防水层和钢筋之间设置石棉遮挡板，避免火花烧穿防水板。
衬砌结构钢筋安装过程中，现场应由专人看守，发现破损部位应及时作好标记，待钢筋安装完毕后再进行全面的补焊及验收。
7、砼振捣时，振捣棒严禁触及防水层。
三、施工缝和变形缝的处理
一）、施工缝的设置
1、墙体水平施工缝不允许留在剪力或弯矩最大处或铺底与边墙的交接处，应留在高出铺底面不小于300mm的墙体上。
墙体若有预留洞时，施工缝距孔洞边缘不小于500mm。
2、垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。
二）、施工缝防水处理
富水地段和断层破碎带的环向施工缝采用中埋式橡胶止水带和背贴式止水带，形成分仓防水系统。
一般地带的环向施工缝采用中埋式橡胶止水带。
纵向施工缝均采用埋设镀锌钢板止水带止水。
施工缝的防水施工应符合下列规定：
1、在先灌筑的砼终凝后，应立即用钢丝刷将其表面浮浆清除，边刷边用水冲洗干净，保持湿润，在继续灌筑砼前，应先铺一层净浆，再铺30～50mm厚的1：1水泥砂浆或与灌筑砼灰砂比相同的砂浆。
2、采用止水带防水应采取有效的措施确保位置准确，固定牢靠。
3、止水带长度在洞外按轮廓尺寸另加40cm～50cm富余量裁剪，卷成捆运入洞内，吊挂在衬砌模型的端头。
安装时先打开捆卷放出2m左右，从墙底开始，沿衬砌轮廓向上挂设，并固定在挡头模板中间，使止水带中心与工作缝重合。
止水带两头用铁丝拉在模板上，中间摊平，止水带的后一半埋入现浇筑的砼中，前一半将埋入下一循环的砼中。
为此，挡板间夹缝作到上下(或左右)顺直平整，以免灌筑砼时漏浆。
三）、中埋式橡胶止水带的施工要求
1、止水带埋设位置应准确，其中间空心圆环应与变形缝的中心线重合。
2、止水带先施工一侧砼时，其端模应支撑牢固，严防漏浆。
3、止水带的接缝宜为一处，并连接牢固，接缝不得设在结构转角处，宜设在距铺底面不小于300mm的边墙上。
4、止水带在转弯处应做成圆弧形，橡胶止水带的转角半径不小于200mm，钢片止水带不小于300mm，且转弯半径应随止水带的宽度增大而相应加大。
四）、背贴式止水带的施工要求
1、背贴式止水带纵向轴线与施工缝对齐。
2、背帖式止水带设置在隧道变形缝和富水地带施工缝位置，在收口时设置在防水层的端部。
背帖式止水带与防水板之间不透水焊接，焊接宽度不小于4cm，焊接完毕后采用检漏器进行充气检验，充气压力不小于0.1Mpa，保持压力不小于3min。
3、止水带采用搭接法或对接法连接，必须保证连接部位抗拉强度不小于母材强度的90%，手工焊接部位要加强。
五）、变形缝防水
在明暗分界、土石交界处及活动性断层等部位设置变行缝，变形缝缝宽20～50mm，变形缝设中埋式及背帖式止水带防水，施工时，按以下要求执行：
1、变形缝位置砼振捣充分，振捣时振捣棒不得触及止水带。
2、变形缝内嵌缝前，对缝内砼表面用铁刷清理，再用高压水进行冲洗，待缝内砼表面完全干燥后，用专用注胶枪进行注胶，注胶连续作业，中间不得有断点。
3、嵌缝施工满足以下要求：
1）、缝内两侧应平整、清洁、无渗水。
2）、缝底应先设置与嵌缝材料无粘结力的背衬材料。
3）、嵌缝应密实。
四、排水盲沟施工要求
根据设计要求，在铺设防水板及无防布之前，安设纵、环向排水软透管。
盲管采用射钉或铁丝圈固定在基面上，透水盲管采用PVC管材时采用无纺布包裹PVC管。
纵、环向排水盲管的安设工艺：在铺设防水板及无防布之前，安设纵、环向排水软透管。
安设时，在初期支护表面上，按纵向排水软透管的设计高度处放样划线，其排水坡度与隧道纵坡一致，同时，按环向排水软透管的设计间距标出其安设位置，预
留三通管的联结位置。
然后，在纵向排水管位置以上一定高度处沿隧道轴线在喷砼表面每隔不大于0.6m间距钻固定钉孔，孔深60mm，每钻好一个孔眼后，立即往孔内塞入一端中部开通，长20mm，外径φ6mm的楔形塑料套筒，作为固定钉的锚固膨胀管。
之后，悬挂纵向软式透水管，安设时，用塑料防水板剪成宽1cm，长度大于软透管周长10cm的条带做成的吊环，套于软透管的外径上，用小锤将带垫圈的钢钉穿过吊环顶打入固定钉孔内。
随着钢钉在孔内的推进，钉尖不断插入已事先塞入孔内的楔形塑料膨胀管而将钉锚固。
悬挂纵向软透管的塑料吊环间距应以软透管不产生下垂为度，以确保排水畅通。
环向软式透水管的安设方法与纵向软管管基本相同，所不同的是固定软透管的塑料条带做成半圆状，两端分别用钢钉固定。
一）、环向盲沟
1、环向每隔6m设一道Ф50mm透水盲管，对集中出水点重点引排，渗水严重地段适当加密。
2、环向透水盲管在隧道侧沟泄水孔处，将排水盲管直接引入侧沟。
二）、纵向盲沟
沿隧道两侧墙脚纵向设置Ф80mm透水盲管，并分段根据泄水孔间距12m引入隧道侧沟内，引排防水层背后的积水。
附：隧道衬砌结构防、排水施工图
编制：复核：
中铁三局沪汉蓉项目经理部一队
2005年12月2日
