道路土工格栅施工方案

道路土工格栅施工方案1. 概述道路土工格栅是一种用于加固土壤，增强土壤承载能力的工程材料。

它通常由高强度的塑料或金属制成，具有透水性和抗腐蚀能力。

在道路工程中，土工格栅广泛应用于路基加固、护坡、排水等方面。

本文将介绍道路土工格栅施工的步骤和注意事项。

2. 施工步骤2.1 施工前准备在进行道路土工格栅施工之前，需进行充分的准备工作。

具体包括：•根据设计要求，确定土工格栅的规格型号和使用数量。

•确定土工格栅的铺设位置和方向。

•清理施工区域，将表土、杂物等清除干净。

•检查施工区域的地基情况，确保地基承载能力满足要求。

2.2 土工格栅铺设在进行土工格栅铺设时，需要按照以下步骤进行：1.铺设基础层：在施工区域上铺设一层砂、碎石等基础材料，用以增加土工格栅的稳定性。

2.铺设土工格栅：根据设计要求，将土工格栅依次铺设在基础层上，并将其紧密连接。

3.固定土工格栅：使用钉子、U型钉等固定物将土工格栅固定在地基中，确保其不会移动。

4.疏浚土工格栅：在土工格栅上方留足够的深度，以便于后续的土方回填和植被种植。

2.3 回填土方完成土工格栅铺设后，需要对栅格进行回填土方，加固其稳定性。

回填土方的步骤如下：1.清理施工区域，去除杂物和残渣。

2.将土方逐层回填至土工格栅的顶部，按照设计要求进行均匀压实。

3.在回填土方的过程中，要特别注意土方的湿度和均匀性，确保回填的土方紧密结实。

4.在最后一层土方回填完成后，对其进行最后的均匀压实，以确保土工格栅的稳定性和承载能力。

2.4 植被种植为了美化道路环境和增强道路工程的抗冲刷能力，需要进行植被种植。

具体步骤如下：1.根据设计要求，在土工格栅的表面播种适合的植被种子。

2.在播种后，进行适当的浇水和养护，以促进植被的生长。

3.在植被生长到一定高度后，进行修剪和管理，保持道路工程的整洁和美观。

3. 施工注意事项在进行道路土工格栅施工时，需要注意以下事项：•需严格按照设计要求进行施工，不得随意更改土工格栅的铺设位置和数量。

土工格栅施工方法

三、施工方法1、土工格栅工作机理：土工格栅的抗拉强度大,可增加路堤的稳定性；格栅网眼的存在制约了土的横向移动,形成了良好的嵌锁作用,使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散,提高了地基的承载力.2、土工格栅的要求：土工格栅采用双向拉伸（GSL）土工格栅,极限抗拉强度不小于80KN/m,断裂延伸率≤5%；土工格栅网孔尺寸为30mm×40mm,肋条截面为矩形.3、铺设准备工作：地基处理：首先对下层进行整平、碾压,要求平整度不大于15㎜,压实度达到设计要求,表面严禁有碎石、块石等坚硬凸出物.如路堤有其他配套处置措施（普夯、冲击碾压等）,则需完成这些措施并整平压实后再进行土工隔栅施工.铺设环境：室外气温5℃以上,风力4级以下,无雨、雪.(环境或特殊要求除外).4、土工格栅的铺设、底层土工格栅铺设用竹桩（或木桩）标示出土工格栅铺设的范围,然后进行铺设.铺设要求：土工格栅平整、顺直；隔栅的纵横向接缝可采用尼龙绳或涤纶先缝接或U型钉连接使隔栅连成整体,隔栅相互搭接不小于20cm.土工格栅铺设完成后,应及时（48小时内）进行路基填土.每层填筑应按“先两边,后中间”的原则对此填筑,严禁先填中部.填料不允许直接卸在土工隔栅上,必须卸在摊铺完毕的土面上.一切机械不得直接在铺好的土工隔栅上行走.、上层土工格栅铺设土方填筑碾压合格后,铺设上层土工格栅,铺设要求及连接方式与底层土工格栅铺设要求相同,只是宽度应与填土层顶宽一致.上层土工格栅铺设完成后,应尽快在其上再填筑一层土,以防被破坏或丢失.该层土方严格按照路基土方填筑厚度和碾压要求进行填筑,松铺厚度不应超过30cm,施工工艺、施工方法按路基土方填筑方案进行施工.、质量要求6、施工注意事项、应使格栅最大强度方向与受最大应力方向一致.、应尽量避免重车直接在铺好的土工格栅上行驶.、尽量减少土工格栅的切割量和缝合量,避免浪费.、寒冷季节施工时,土工格栅变硬,易割手擦膝,要注意安全.土工格栅施工工艺流程：检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测.土工格栅在平整的下承层上按设计要求的宽度铺设,其上下层填料无刺坏土工格栅的杂物,铺设土工格栅时,将强度高的方向垂直于路堤轴线方向布置.土工格栅横向铺设.铺设时绷紧,拉挺,避免折皱、扭曲或坑洼.土工格栅沿纵向拼接采用搭接法,搭接宽度不小于30cm.铺好土工格栅后,人工铺设上层填料,及时完成碾压,避免长期暴晒.然后采用机械运料、整平、碾压.机械摊铺、碾压从两边向中间推进,碾压自两边向中间进行,其压实度保持达到规范要求.杜绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上,施工中随时检查土工格栅的质量,发现有折损、刺破、撕裂等损坏时,视程度修补或更换.土工格栅施工工艺的知识施工要点: 土工格栅施工工艺流程：检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测.土工格栅施工方法：土工格栅在平整的下承层上按设计要求的宽度铺设,其上下层填料无能破坏土工格栅的杂物,铺设土工格栅时,将强度高的方向垂直于路堤轴线方向布置.土工格栅横向铺设,铺设时绷紧,拉挺,避免折皱、扭曲或坑洼.土工格栅沿纵向拼接采用搭接法,搭接宽度不小于30cm.铺好土工格栅后,人工铺设上层填料,及时完成碾压,避免长期暴晒.然后采用机械运料、整平、碾压.机械摊铺、碾压从两边向中间推进,碾压自两边向中间进行,其压实度保持达到规范要求.杜绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上,施工中随时检查土工格栅的质量,发现有折损、刺破、撕裂等损坏时,视程度修补或更换.当用于路基、路面时,施工方法如下：开挖基床,设置砂垫层(高差不大于10cm),碾压成平台,铺设格栅,纵轴向应与主要受力方向一致,纵向搭接15-20cm,横向10cm,搭接处用塑料带绑扎,并在铺设的格栅上,每隔用U型钉固定于地面,铺设的土工格栅应及时回填土料,铺设的土工格栅层数视技术要求.当用于加筋土挡墙时,施工方法如下：（1）、按设计要求平整墙底,按挡墙坡面倾角,架立临时模架并放线.（2）、土工格栅下料,按土工格栅设计长度+坡面部分长度+上层连接用反包长度.（3）、铺放第一层土工格栅,须水平铺放,与墙面垂直,尾部用U型钉固定,反包段临时放在坡面处,相邻土工格栅搭接宽度2c m.（4）、将装有土壤及草种的网眼袋,按模架及放线控制位置,整齐堆放,装有草种的一端面向挡墙外侧. （5）、按设计的压实厚度,填筑土料.在任何情况下,施工设备的轮子或履带与土工格栅之间至少应隔有150 m m 以上的填料,以防止土工格栅受到机械损坏.（6）、碾压运行方向应平行挡墙水平走向,碾压时从土工格栅中部向尾部（自由端）逐步进行碾压,然后逐步转向挡墙墙面.对网眼袋及靠近墙面处,采用轻型设备碾压.（7）、回填料按最佳含水量施工,压实度达到95%.（8）、将放在墙面外反包段土工格栅反包在已铺好的网眼袋及压实好的第一层填料上.（9）、按上述3、4进行第二层的土工格栅下料及铺放.用连接棒将第二层土工格栅与第一层土工格册的反包段连接起来.（10）、利用张拉接梁在上一层土工格栅的自由端施加拉力,使连接棒处拉紧受力,直至坡面反包段土工格栅也受力绷紧为止.用U型钉或竹钉将上一层土工格栅自由段固定,然后移走张接梁.（11）、重复以上程序,直到设计高度.（12）、对顶层土工格栅反包段,采用将其埋于顶层填料中的措施予以固定,其长度,较其下各层长一些,按要求压实最后一层填料.。

土工格栅的施工方法

土工格栅的施工方法
1、土工格栅施工时应横向铺设，两侧加折，锚固长度为2m，施工时应在平整好的砂砾垫层或填土层上按路堤底宽全断面铺设，摊铺时拉直平顺，紧贴填土层，不使出现扭曲、折皱、重叠，并在路堤每边留足够的锚固长度，回折反包2m，覆盖在压实的填土层面上，平整顺直，外侧用土覆盖，以免人为破坏。

2、施工时应保证土工格栅的整体性，采用搭接法边接时，搭接长度宜为30~90cm；铺好的土工格栅应每隔1.5~2.0m用勾头钉或小木桩固定于砂砾垫层或土层上，以使铺好的格栅平顺并与地面密贴。

施工现场发现土工格栅有破损时必须立即补好，土工格栅在存放及铺设过程中应尽量避免长时间暴晒或暴露，并防止其污染，以免其性能劣化。

3、工织物应具有质量轻、整体连续性好、抗拉强度较高、耐腐蚀和抗微生物侵蚀性好、施工方便等优点。

土工织物存放及施工过程中应尽量避免长时间暴晒或暴露，以免其性能劣化。

4、铺设土工织物时应在路堤每边各留足够的锚固长度，回折覆裹在压实的填料面上，平整顺适，外侧用土覆盖，以免人为破坏。

5、保证土工织物的整体性，当采用搭接法连接时，拱接
长度宜为30cm~90cm;采用缝接法时，缝接宽度应不小于5cm；采用粘接法时，粘结宽度不应小于5cm，粘合强度应不低于土工织物的抗拉强度。

6、现场施工中发现土工织物有破损时必须立即修补好。

7、在施工过程中要留好与下一个断面的达接长度并做好保护：用土将土工格栅保护好。

道路土工格栅施工方案

道路土工格栅施工方案一、介绍道路土工格栅是一种用于增强和保护道路沉降面的工程材料，常用于公路、高速公路、铁路等道路基础工程中。

本文档将详细介绍道路土工格栅施工方案，包括施工前的准备工作、施工过程、施工注意事项和施工后的验收。

二、施工前准备工作在正式进行道路土工格栅施工之前，需要进行以下准备工作：1. 设计图纸确认在开始施工之前，必须核准设计图纸，并与相关设计师和施工监理进行沟通。

确认图纸的准确性和完整性，确保施工过程中不会出现问题。

2. 材料准备根据设计图纸确定所需土工格栅的类型、规格和数量，并进行相关材料的采购准备。

确保材料的质量符合相关标准和要求。

3. 施工设备准备根据施工规模和要求，准备好所需的施工设备，包括挖掘机、铺设设备、压路机等。

确保施工设备的良好状态和正常运转，以保证施工进度和质量。

4. 现场勘察和测量在施工现场进行勘察和测量工作，确认施工区域的地势起伏、土质情况等。

根据实际情况对施工方案进行调整和优化，确保施工效果和安全。

三、施工过程道路土工格栅的施工过程主要包括以下步骤：1. 挖掘基坑根据设计要求和图纸，在施工现场使用挖掘机进行基坑的挖掘。

确保土工格栅能够完全埋入地面，达到设计要求的深度。

2. 清理基坑将挖掘出的土方进行清理，清除杂物、石块等。

确保基坑底部的平整度和清洁度，以便土工格栅的铺设和固定。

3. 土工格栅铺设将土工格栅按照设计要求和图纸进行铺设，确保格栅的覆盖面积和固定效果。

格栅的铺设应保持平整，确保各个栅格之间的连接牢固。

4. 栅格固定使用专用的固定设备将土工格栅固定在基坑底部和周边地面上。

固定设备的选择和使用应符合相关要求和规定，确保土工格栅的稳定性和牢固度。

5. 填土夯实在土工格栅铺设完成后，进行填土夯实工作。

填土应按照设计要求进行，夯实应达到一定的密实度。

夯实工作时应注意均匀夯实，避免出现空隙和不平整现象。

6. 检查验收施工完成后，进行仔细的检查和验收。

核对施工图纸和设计要求，确认施工质量和效果是否符合要求。

土工格栅施工方法

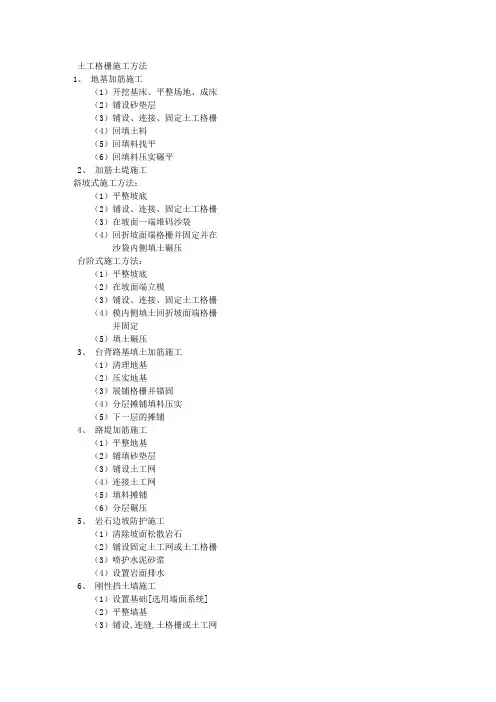

土工格栅施工方法
1、地基加筋施工
（1）开挖基床、平整场地、成床
（2）铺设砂垫层
（3）铺设、连接、固定土工格栅
（4）回填土料
（5）回填料找平
（6）回填料压实碾平
2、加筋土堤施工
斜坡式施工方法：
（1）平整坡底
（2）铺设、连接、固定土工格栅
（3）在坡面一端堆码沙袋
（4）回折坡面端格栅并固定并在
沙袋内侧填土碾压
台阶式施工方法：
（1）平整坡底
（2）在坡面端立模
（3）铺设、连接、固定土工格栅
（4）模内侧填土回折坡面端格栅
并固定
（5）填土碾压
3、台背路基填土加筋施工
（1）清理地基
（2）压实地基
（3）展铺格栅并锚固
（4）分层摊铺填料压实
（5）下一层的摊铺
4、路堤加筋施工
（1）平整地基
（2）铺填砂垫层
（3）铺设土工网
（4）连接土工网
（5）填料摊铺
（6）分层碾压
5、岩石边坡防护施工
（1）清除坡面松散岩石
（2）铺设固定土工网或土工格栅
（3）喷护水泥砂浆
（4）设置岩面排水
6、刚性挡土墙施工
（1）设置基础[选用墙面系统]
（2）平整墙基
（3）铺设,连缝,土格栅或土工网
（4）墙体填土
（5）墙面施工
7、路面裂缝防治施工
（1）基层准备
（2）摊铺填缝料
（3）碾压平整
（4）洒沥青粘层
（5）展铺土工格栅,连接固定格栅
（6）铺沥青砼面层
（7）碾压成形。

道路土工格栅施工方法【精】

一、玻璃纤维土‎工格栅的层‎位(1)路面面层a.对新建沥青‎混凝土道路‎路面，玻纤格栅可‎置于半刚性‎基层与下封‎层之间，也可置于下‎封层与沥青‎面之间。

b.对新建水泥‎混凝土道路‎路面，玻纤格栅应‎置于半刚性‎基层与刚性‎水泥混凝土‎封层之间。

c. 对旧沥青路‎面维修，可采用喷油‎法，锚固法，自粘法，在原路面上‎铺设玻纤格‎栅。

也可在原路‎面上做20‎m m-30mm细‎粒式沥青混‎凝土找平层‎，再铺设玻纤‎格栅，然后加铺沥‎青混凝土面‎层，厚度宜为6‎0-100mm‎。

d.对旧水泥路‎面维修，可采用自粘‎法与喷油法‎，在原路面上‎铺设玻纤格‎栅，也可在原路‎面上做20‎m m-30mm细‎粒式沥青混‎凝土找平层‎，再铺设玻纤‎格栅，然后加铺沥‎青混凝土面‎层，厚度宜为6‎0-100mm‎。

e.新建路面面‎层均可采用‎锚固法，自粘法进行‎施工。

玻纤土工格‎栅路面施工‎示意图(2)基础层基础层采用‎玻纤格栅，铺设位置宜‎放在基础层‎的底部，采用锚固法‎施工。

（3）下层路基层‎a.玻纤格栅必‎须放在下层‎基础层较低‎的1/3处。

b.亦可放在下‎层路基层底‎部，玻纤格栅下‎面至少放2‎0mm厚的‎砂垫层或铺‎设土工布。

c. 采用锚固法‎施工.(玻纤土工格‎栅路基）2）对加筋路面‎的要求玻璃纤维土‎工格栅加筋‎混凝土路面‎。

其路面应符‎合下列要求‎：（1）纵向平整度‎，横向路拱的‎坡度与平顺‎性均应符合‎设计标准，若达不到标‎准，应在加铺之‎前作处理。

（2）加铺前对路‎面承载能力‎进行平定，若承载能力‎不足，达不到标准‎，或水泥混凝‎土路面有板‎底脱空现象‎，均应作增强‎处理。

水泥混凝土‎路面的接逢‎与裂缝应事‎先清理，填充。

（3）原有路面及‎基层表面有‎局部松散，抗洞及扩散‎型裂缝，应事先修补‎，填充，以保持表面‎完好。

（4）原有路面表‎面应冲洗干‎净，清除尘土。

松散颗料及‎杂物。

（二）玻璃纤维土‎工格栅沥青‎路面层施工‎方法（1）锚固法不带自粘胶‎的玻璃纤维‎土工格栅增‎强沥青混凝‎土路面和防‎止路面与路‎面反射裂缝‎，可采用锚固‎法施工，但宜先铺设‎玻纤土工格‎栅，再洒布热沥‎青作粘曾油‎，施工人员必‎须戴手套，施工方法如‎下：a.粘层油选用‎A H-70或AH‎-90重油热‎沥青，粘层油的规‎格及质量应‎符合《公路沥青路‎面施工技术‎规范》JTJ03‎2-94，采用专用车‎辆喷洒。

土工格栅施工方法及工艺

土工格栅施工方法及工艺
土工格栅是一种用于土壤加固和防护的土工材料，广泛应用于道路、铁路、水利工程等领域。

在施工过程中，需要遵循以下步骤和工艺：
1. 土地准备：清理施工区域，将地表的杂草、石块等清除干净，确保基底平整。

2. 基底处理：对基底进行处理，如平整、压实等，确保基底坚实稳定。

3. 格栅铺设：将土工格栅按照设计要求进行铺设。

格栅的铺设方式可以是横向铺设或纵向铺设，具体取决于工程要求。

在铺设格栅的过程中，需要确保格栅之间有一定的重叠，并拉紧固定，可以使用扣环或钢钉固定。

4. 接头处理：格栅铺设完毕后，需要对接头进行处理。

接头处应进行搭接，并采用焊接或绑扎的方式进行固定，确保接头牢固。

5. 固定草皮：如果需要在土工格栅上种植草皮，可以使用固定材料将草皮固定在格栅上，以保持草皮的稳定性。

6. 系统检测：施工完成后，进行格栅系统的检测，确保施工质量符合设计要求。

检测内容包括格栅的拉力测试、尺寸检测等。

在整个施工过程中，需要注意以下几点：
1. 格栅的铺设要整齐，格栅之间的重叠要符合设计要求，确保施工质量。

2. 格栅与基底之间要有一定的拉力，确保格栅能够承受地表荷载。

3. 格栅与草皮的固定要牢固可靠，确保草皮在使用过程中不易脱落。

4. 施工过程中要及时处理格栅的接头，确保接头的牢固性。

通过遵循上述土工格栅施工方法及工艺，可以保证工程的施工质量和使用寿命，增强土壤的稳定性和承载能力。

路基土工格栅施工方案

路基土工格栅施工方案一、前言路基土工格栅是一种应用广泛的地质材料，因其具有重量轻、高强度、过滤能力强、耐腐蚀、使用寿命长、抗老化性强等优点，成为路基工程中的重要材料。

在路基工程中，路基土工格栅被用于地基加强、土壤保持、水土保持、防止边坡塌方、安全防护等多方面。

因此，本文将围绕路基土工格栅施工方案进行详细介绍。

二、施工流程1.工程前准备：施工前应制定详细的施工方案，并按照工程施工要求组织好施工队伍和施工材料。

对施工现场进行勘测，并确定施工道路的位置、高程等；还需确定勘测的标高和高程。

2.土方工程准备：对施工的土体进行破碎和整平处理，清除掉路面上的碎石、树根、杂草等杂物，保证路基表面平整。

还需在土体表面喷涂防水材料，防止土体受到天气的影响而发生松散。

3.格栅敷设：将土工格栅展开并按照预定的位置进行敷设。

格栅敷设时，必须先保证敷设面平整，然后将格栅铺设在相应的位置上；敷设过程中，格栅的错位长度必须大于50cm，并保证格栅的嵌缝互相搭接。

在敷完一层土工格栅后，应进行压实。

在格栅敷设的时候一定要注意保证格栅的水平度和整洁度。

4.钉固和连接：将钉子塞进钉孔中，使其与地面齐平，然后用海绵锤轻轻敲打钉子，使其紧固在土体中。

连接工作要连续完成，以保证连接的牢固性和水密性。

对于连接点的位置经常需要加强，如地面要求附加层叠加在格栅之上压实。

确保钉固后的格栅不会因为挤压变形或破裂。

5.压实：在格栅敷设完成后，进行压实，以增强路基承载能力。

压实时应采用逐层间隔式压实，当地基中存在大颗粒土石时，可在格栅上进行较长时间的跳机，以便使土石得以进一步嵌实入土中。

6.制定质量验收和考核标准：制定质量验收和考核标准，评审和验收资料以风险防范和质量控制资料为主，并按照不同工艺节点进行验收。

三、施工安全措施1.安全宣导：对施工队员进行全面安全教育和安全宣导，加强施工现场的安全管理。

2.施工现场的安全防护：施工现场必须做好防尘、防火、防滑等一系列的安全工作。

土工格栅专项施工方案(1)

土工格栅专项施工方案(1)一、引言土工格栅是一种重要的地基加固材料，广泛应用于道路、桥梁、水利工程等领域。

本文将就土工格栅的专项施工方案进行详细介绍，包括施工前的准备工作、施工步骤、质量控制等内容。

二、施工前的准备工作1.材料准备：根据设计要求和施工方案，准备好土工格栅、连接件、固定装置等相关材料。

2.设备准备：检查施工所需设备的完好性，如挖掘机、压路机等，确保能正常使用。

3.施工人员培训：对施工人员进行必要的培训，确保他们熟悉施工操作规范和安全要求。

三、施工步骤1.现场勘测：根据设计要求，对施工现场进行认真勘测，确定土工格栅的布置方案。

2.基础处理：对施工区域的基础进行处理，清除杂物、平整表面，确保土工格栅的铺设能顺利进行。

3.土工格栅铺设：按照设计要求，在基础上铺设土工格栅，并采用连接件将各部分连接成整体。

4.固定装置安装：在土工格栅铺设完成后，安装固定装置，确保土工格栅牢固固定在地基上。

5.质量验收：完成土工格栅的铺设和固定后，进行质量验收，检查是否符合设计要求。

四、质量控制1.材料检验：对土工格栅及相关材料进行检验，确保符合国家标准和设计要求。

2.施工监督：在施工过程中，加强监督力度，及时发现并解决施工中的质量问题。

3.质量验收：施工完成后，进行质量验收，确认土工格栅的施工质量符合标准。

五、总结土工格栅作为一种重要的地基加固材料，在工程中起着不可替代的作用。

通过本文对土工格栅专项施工方案的详细介绍，相信读者对土工格栅的施工流程和质量控制有了更清晰的认识。

在未来的工程实践中，希望能够根据本文提出的方案，进一步提高土工格栅施工的效率和质量，确保工程的安全稳定运行。

路面土工格栅的施工方法

路面土工格栅的施工方法路面土工格栅是一种用于加固土地路面的材料，可以提高路面的承载力和稳定性。

它通常由塑料或金属材料制成，具有网格状的结构，可以将路面土层与路基土层有效地连接在一起。

下面将详细介绍路面土工格栅的施工方法。

一、前期准备工作1.确定施工路段：根据道路设计要求，确定需要加固的路面路段，包括道路的长度、宽度和厚度等参数。

2.格栅选择：根据需要加固的路面类型和地理条件，选择适合的路面土工格栅材料，包括塑料格栅和金属格栅等。

根据实际情况，考虑格栅的强度、耐候性、防腐性等特性。

3.设计施工方案：根据路面的情况，确定格栅的铺设方式、间距和固定方法。

同时，考虑到施工的时间和可行性等因素，设计合理的施工方案。

二、施工步骤1.清理路面：在施工前，清理路面上的杂物和灰尘，确保路面平整干净。

同时，检查路面的平整度和坡度，进行必要的修复和调整。

2.格栅铺设：根据设计方案，将格栅铺设在路面上。

首先，确定格栅的起点和终点，并设置标线以保证铺设的正确方向和位置。

然后，根据格栅的尺寸和间距，在路面上标记出需要铺设格栅的位置。

3.格栅固定：使用相应的固定材料或器具，将格栅固定在路面上。

对于塑料格栅，可以使用铁钉或膨胀螺栓等固定在路面上；对于金属格栅，通常使用焊接或固定螺钉等方式进行固定。

4.格栅连接：在格栅的接缝处，使用相应的连接材料将格栅连接在一起，确保整个格栅系统具有较高的连续性和稳定性。

常用的连接方式包括焊接、扣合、绑扎等。

5.压实土层：在格栅铺设完成后，对路面进行压实处理，确保格栅与土层之间的紧密结合。

可以使用压路机、碾压机等设备进行压实，同时根据需要进行补土和调整。

6.路面修整：在路面压实完成后，使用铲车或平地机等工具进行路面修整，确保路面平整、均匀。

可以采用刮平、填平、均匀分布等方法进行修整。

7.检查验收：施工完成后，进行必要的检查和验收工作。

检查路面的平整度、厚度、固结情况等参数，确保路面加固效果达到设计要求。

土工格栅施工方法

土工格栅施工方法一、引言土工格栅作为一种重要的土工材料，具有良好的排水性能和抗冲刷能力，在工程建设中得到了广泛的应用。

本文将介绍土工格栅的施工方法，包括前期准备工作、施工步骤和注意事项等。

二、前期准备工作1.设计方案在进行土工格栅施工之前，需要根据工程要求进行详细的设计方案。

设计方案应包括土工格栅的材质、尺寸和布置方式等。

2.材料准备根据设计方案，准备好所需的土工格栅材料。

一般常用的土工格栅材料有聚酯、聚丙烯等，可以根据具体的施工环境和工程要求选择合适的材料。

3.现场勘察进行现场勘察，评估施工现场的地质状况和地形特点，为后续施工提供参考。

三、施工步骤1.清理施工现场施工前需要清理施工现场，确保施工区域的地面平整干净，无杂物和障碍物。

同时清理附近的水源和水路，以免对施工造成不利影响。

2.铺设土工格栅将准备好的土工格栅按设计方案进行铺设。

首先，根据设计要求进行测量和标记，确定土工格栅的铺设位置，然后逐段搭接铺设，确保格栅之间无缝隙。

在铺设的过程中，要注意格栅的方向和位置，以保证后续的固定和连接。

3.固定和连接在铺设完一段土工格栅后，需要进行固定和连接。

一般采用扣合、焊接或绑扎等方式进行固定和连接，以确保土工格栅的整体稳定性。

4.压实填土土工格栅铺设固定后，需要进行压实填土。

按照设计要求，将适量的填土均匀覆盖在土工格栅上，并使用压路机或其他相应设备进行压实，以提高土工格栅的承载能力和稳定性。

四、注意事项1.施工过程中要注意人员安全，合理安排施工作业，确保施工现场的安全。

2.严格按照设计方案和施工规范进行施工，确保土工格栅的质量和性能。

3.施工中遇到问题及时处理，确保施工进度和质量。

4.施工结束后要进行验收和清理工作，清理施工现场，确保环境整洁。

五、结论土工格栅作为一种重要的土工材料，其施工方法对工程质量和效果具有重要影响。

本文通过介绍土工格栅施工的前期准备工作、具体施工步骤和注意事项，希望可以为相关人员在实际施工中提供一定的参考和指导，确保土工格栅施工的顺利进行。

土工格栅施工方法

土工格栅施工方法土工格栅是一种用于土地保护和增强的地下工程材料，广泛用于土壤的分离、过滤和强化。

土工格栅具有抗拉强度高、刚性好、耐腐蚀和抗老化等特点，被广泛应用于水土保持工程、道路和铁路基础工程、环保工程等领域。

本文将介绍土工格栅的施工方法。

一、前期准备工作在进行土工格栅施工之前，需进行一系列的前期准备工作。

首先，必须对施工现场进行勘测和测量，确定土工格栅的尺寸和安装位置。

其次，需要清理施工现场并清除障碍物，确保施工区域干净整洁。

最后，准备所需的土工格栅材料和施工工具，确保施工顺利进行。

二、土工格栅的安装1. 展开土工格栅：根据设计要求和现场实际情况，将土工格栅通过滚筒等方式展开，确保其完全展开并铺设在施工区域上。

2. 固定土工格栅：根据实际需要，使用锚杆或其他固定装置将土工格栅固定在地面上。

固定的间距应符合设计要求，并确保土工格栅牢固可靠。

3. 接头处理：当需要连接多块土工格栅时，必须进行接头处理。

一般采用搭接或焊接等方式进行连接，确保接头处的牢固性和整体性。

4. 压实土工格栅：在安装完土工格栅后，需要进行压实工作，以确保土工格栅与地面紧密贴合。

可采用轻型压路机等设备进行压实，确保土工格栅不会松动或移位。

5. 后续施工：当土工格栅安装完毕后，根据具体情况进行后续施工。

可根据需要进行上土或种植草坪等工作，以提高土工格栅的美观度和环境保护效果。

三、施工注意事项在进行土工格栅施工时，需要注意以下几点：1. 施工人员必须穿戴好安全工具，如安全帽、手套、防护服等，以确保施工安全。

2. 对土工格栅的展开和铺设要谨慎操作，避免出现损坏或错位现象。

3. 施工现场必须保持清洁整洁，避免杂物进入施工区域。

4. 在进行土工格栅固定时，应确保固定装置的牢固性，避免出现松动或脱落的情况。

5. 在接头处理时，要仔细检查接头处的牢固性，以确保土工格栅的整体性。

6. 在施工过程中，要注意避免和其他施工设备、脚手架等物体的碰撞，以免损坏土工格栅或导致施工事故的发生。

土工格栅施工方法及工艺

土工格栅施工方法及工艺土工格栅是一种用于土壤加固和排水的材料，广泛应用于道路、铁路、水利工程等领域。

它具有良好的承载能力和排水性能，能够有效地减少土壤侧向位移和改善土壤的承载能力。

本文将介绍土工格栅的施工方法及工艺，以便工程施工人员能够正确、高效地进行施工。

1. 施工前准备。

在进行土工格栅施工前，首先需要对施工现场进行勘察和测量，确定施工范围和土工格栅的铺设方向。

同时，还需要清理施工现场，清除杂物和碎石，确保施工基底平整、干净。

另外，还需准备好所需的施工设备和材料，包括土工格栅、连接件、固定杆、钢钉等。

2. 土工格栅铺设。

在进行土工格栅的铺设时，需要根据设计要求和实际情况进行合理的铺设方向和方法。

一般情况下，土工格栅的铺设方向应与水平方向垂直，以增加土工格栅的承载能力和排水性能。

在铺设过程中，需要注意土工格栅的拉伸和固定，确保其平整、紧密地贴合在基底土体上。

3. 连接和固定。

土工格栅在铺设完成后，需要进行连接和固定。

连接件一般采用塑料或金属制成，用于连接土工格栅的相邻部分，增加土工格栅的整体性能。

固定杆和钢钉则用于固定土工格栅的边缘和角部，防止其在使用过程中产生位移和变形。

在连接和固定时，需要注意连接件和固定杆的数量和位置，确保土工格栅的连接牢固、稳定。

4. 施工质量控制。

在进行土工格栅施工过程中，需要严格控制施工质量，确保土工格栅的使用性能和使用寿命。

首先，需要对土工格栅的铺设方向和连接固定进行检查，确保其符合设计要求和施工规范。

其次，需要对土工格栅的拉伸和平整度进行检测，确保其表面平整、无皱褶和波纹。

最后，需要对连接件和固定杆的牢固度进行检验，确保其连接牢固、不松动。

5. 施工后维护。

土工格栅施工完成后，还需要进行后续的维护工作，以确保土工格栅的使用效果和使用寿命。

在使用过程中，需要定期检查土工格栅的连接和固定情况，及时修复和更换损坏的部分。

同时，还需要注意排水系统的畅通和清洁，确保土工格栅的排水性能。

道路土工格栅施工方案

道路土工格栅施工方案1. 引言道路土工格栅是一种常用于道路建设中的土工材料，它能够增强土体的承载能力、提高路面的稳定性，并且具有良好的渗透性能。

本文将详细介绍道路土工格栅施工方案，包括材料准备、施工步骤、质量控制等内容，以确保道路施工的顺利进行。

2. 材料准备道路土工格栅施工所需的材料包括土工格栅、固定杆、连接件、填土材料等。

在施工前需要对这些材料进行检查，确保其质量和数量符合要求。

2.1 土工格栅土工格栅是本施工方案的核心材料，其选择应符合设计要求。

在使用前需要检查土工格栅的外观质量和开孔尺寸，如果有损坏或变形的情况应及时更换。

2.2 固定杆和连接件固定杆和连接件用于固定土工格栅和连接不同部分的土工格栅。

在使用前需要检查其外观质量和连接牢固性。

2.3 填土材料填土材料应根据设计要求选择，并且需要检查其质量和颗粒大小分布。

填土材料应具有良好的密实性和排水性能。

3. 施工步骤道路土工格栅施工的步骤主要包括准备工作、土工格栅安装、填土和固定等。

以下是具体的施工步骤：3.1 准备工作这是一个重要的环节，包括： - 清理施工场地，确保无杂物和垃圾的存在。

- 根据设计要求确定土工格栅的安装位置和尺寸。

- 准备好所需的材料和工具。

3.2 土工格栅安装按照以下步骤进行土工格栅的安装： 1. 在安装位置上进行测量和标记，确保格栅的安装位置准确。

2. 将土工格栅展开并铺设在安装位置上，格栅的表面应朝上。

3. 根据设计要求，使用连接件将不同部分的土工格栅进行连接。

4. 固定杆通过格栅的孔洞穿过并固定在地面上，以确保格栅的稳固。

3.3 填土填土是道路土工格栅施工的重要步骤，主要目的是增强土体的稳定性和承载能力。

填土的施工步骤如下： 1. 使用合适的设备将填土材料均匀倾倒在土工格栅上。

2. 使用推土机等工具对填土进行分层压实，确保填土的密实性和均匀性。

3. 每一层填土的厚度应根据设计要求进行控制，避免过厚或过薄。

土工格栅的施工方法

土工格栅的施工方法土工格栅是一种用于土壤加固和排水的工程材料，广泛应用于道路、铁路、水利工程等领域。

它具有良好的承载性能和排水性能，能够有效地改善土壤的稳定性和排水性能，延长工程的使用寿命。

在进行土工格栅的施工时，需要注意一些关键的方法和步骤，以确保施工质量和工程效果。

下面将详细介绍土工格栅的施工方法。

一、施工前准备。

在进行土工格栅的施工前，首先需要对施工现场进行认真的勘察和测量，了解地形地貌、土壤类型和地下水情况。

根据勘察结果，确定土工格栅的铺设方向和施工工艺。

同时，还需要准备好施工所需的材料和设备，包括土工格栅、钢钉、钢丝、挖掘机、压路机等。

确保施工现场的安全和施工所需的材料和设备齐全。

二、土工格栅的铺设。

1. 清理施工现场。

在进行土工格栅的铺设前，需要对施工现场进行清理，清除杂草、垃圾和杂物，保持施工现场的整洁。

同时，清理土壤表面，确保土壤平整、干燥，便于土工格栅的铺设和固定。

2. 铺设土工格栅。

将土工格栅按照设计要求在土壤表面铺设，铺设时要保持格栅的平整和紧密。

在铺设过程中，需要注意格栅之间的搭接和固定，确保格栅之间没有空隙和松动。

同时，还需要根据设计要求对格栅进行切割，以适应不同部位的尺寸和形状。

3. 固定土工格栅。

在完成土工格栅的铺设后，需要对格栅进行固定，防止其在使用过程中发生位移和松动。

固定的方法可以采用钢钉、钢丝等材料，将格栅与土壤牢固地连接在一起，提高土工格栅的稳定性和承载性能。

三、施工后处理。

1. 振实土工格栅。

在完成土工格栅的铺设和固定后，需要对格栅进行振实，提高其与土壤的结合力和稳定性。

可以利用振动压路机对土工格栅进行振实，确保其与土壤紧密结合，提高承载性能和排水性能。

2. 检查和验收。

最后，需要对土工格栅的施工质量进行检查和验收，确保施工符合设计要求和施工规范。

检查的内容包括格栅的铺设质量、固定质量和振实质量，以及与土壤的结合情况等。

只有经过严格的检查和验收，才能保证土工格栅的施工质量和工程效果。

土工格栅施工方法及工艺

土工格栅施工方法及工艺土工格栅是一种用于土地加固和防护的材料，具有良好的抗拉强度和抗压能力。

在土地工程施工中，土工格栅常用于路基、边坡、海堤和河道等工程中，以提高土体的稳定性和抗冲刷能力。

以下是土工格栅的施工方法及工艺。

一、施工前的准备工作1.设计选型：根据工程设计要求及土地条件选择合适的土工格栅规格和型号。

2.材料准备：准备好所需的土工格栅及附件，如固定钉、U型夹等。

3.标线测量：根据设计图纸对施工区域进行标线测量，确定土工格栅的敷设位置。

二、土工格栅的敷设工艺1.清理施工区域：清理施工区域内的杂物和碎石，保证土工格栅的敷设平整。

2.敷设土工格栅：根据标线将土工格栅逐段敷设在施工区域内。

通常采用横纵向敷设的方式，先敷设纵向主格栅，然后将横向辅助格栅交叉固定在主格栅上。

3.固定钉固定：用固定钉将格栅与地基牢固地连接起来，确保格栅不会移动或下沉。

固定钉的间距一般为1-1.5m，根据实际情况进行调整。

4.U型夹固定：在敷设格栅的交叉点处使用U型夹进行固定，增加格栅的稳定性和抗拉强度。

5.拉紧格栅：敷设完成后，使用抽力器将格栅拉紧，并调整格栅的垂直度和平整度，确保格栅的整体效果最佳。

三、土工格栅的验收和保养1.验收：施工完成后，进行验收，检查格栅的固定度、垂直度和平整度是否符合要求。

2.保养：施工完成后，及时对格栅进行保养和维护。

定期检查格栅的固定状态，发现问题及时处理和修复。

通过以上的施工方法及工艺，土工格栅可以有效地进行土地加固和防护。

在实际施工中，还需根据具体工程的要求和土地的特点进行合理的调整和处理。

同时，施工过程中要严格按照设计要求和施工规范进行操作，确保施工质量和工程效果。

【精品施工资料】土工格栅施工方法及工艺

土工格栅施工方法及工艺土工格栅施工要点1、施工场地：要求压实平整、呈水平状、清除尖刺突起物。

2、格栅铺设：在平整压实的场地上,安装铺设的格栅其主要受力方向（纵向)应垂直于路堤轴线方向，铺设要平整，无皱折,尽量张紧.用插钉及土石压重固定，铺设的格栅主要受力方向最好是通长无接头，幅与幅之间的连接可以人工绑扎搭接，搭接宽度不小于10cm.如设置的格栅在两层以上，层与层之间应错缝.大面积铺设后,要整体调整其平直度。

当填盖一层土后,未碾压前，应再次用人工或机具张紧格栅，力度要均匀，使格栅在土中为绷直受力状态。

3、填料的选择：填料应按设计要求选取。

实践证明,除冻结土、沼泽土、生活垃圾、白垩土、硅藻土外均可用做填料。

但砾类土和砂类土力学性能稳定,受含水量影响很小，宜优先选用。

填料粒径不得大于15cm，并注意控制填料级配，以保证压实重量。

4、填料的摊铺和压实：当格栅铺设定位后，应及时填土覆盖,裸露时间不得超48小时，亦可采取边铺设边回填的流水作业法。

先在两端摊铺填料，将格栅固定，再向中部推进。

碾压的顺序是先两侧后中间。

碾压时压轮不能直接与筋材接触，未压实的加筋体一般不允许车辆在上面行驶，以免筋材错位。

分层压实度为20—30cm。

压实度必须达到设计要求，这也是加筋土工程的成败关键。

5、防排水措施：在加筋土工程中，一定要作好墙体内外的排水处理；要做好护脚，防冲刷；在土体内要设置滤、排水措施，必要时，应设置土工布、透水管（或盲沟）。

采取疏导的方式排水,不能堵塞,否则产生隐患。

土工格栅施工工艺（1）首先精确放出路基边坡线，为了保证路基宽度,每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。

（2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。

（3)铺设土工格栅,土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0。

道路土工格栅施工方案

道路土工格栅施工方案道路土工格栅施工方案一、施工准备：1. 调查勘察：了解道路地下情况，明确施工范围和堆放场地。

2. 材料、设备准备：准备土工格栅、水泥、砂石、水泥搅拌机、平板搬运车等施工所需材料和设备。

3. 施工人员配备：配备经验丰富的施工队伍，确保施工效率和质量。

二、施工步骤：1. 清理工地：清理施工场地，清除多余的杂物和障碍物，确保施工平整。

2. 桩基处理：根据设计要求，先在地下挖掘出一定深度的沟槽，然后将土工格栅按照设计要求铺设在沟槽中，并用木桩或钢筋桩固定。

3. 桩基灌注：用水泥、砂石等材料混合搅拌成砂浆，将砂浆灌注到桩基中，保证土工格栅固定稳固。

4. 铺设土工格栅：将土工格栅按照设计要求铺设在桩基上，确保平整，并将两块格栅连接处用扣件固定，防止变形或移位。

5. 凝固固化：等待砂浆凝固固化后，使土工格栅与桩基形成一体化结构，确保施工质量。

6. 表面处理：对土工格栅表面进行抹灰或喷涂防腐剂，增加土工格栅的使用寿命和抗腐蚀性能。

7. 完工验收：完成施工后，进行验收工作，对施工质量、规范性和安全性进行检查，确保达到设计要求和质量标准。

三、施工注意事项：1. 施工期间要保持施工场地的整洁，材料堆放要有序，避免对周围环境造成污染。

2. 施工人员要严格按照施工图纸和设计要求进行施工，确保施工质量。

3. 施工过程中应加强现场管理，确保施工安全，防止事故发生。

4. 施工结束后要及时清理施工场地，将多余的材料和垃圾进行处理，保持施工场地的整洁。

通过以上施工方案的实施，可以保证道路土工格栅的施工质量，增加道路使用寿命和抗压能力，提高道路的稳定性和安全性。

同时，施工期间要注重环境保护，做到施工与生态环境的和谐共存。

最终达到保障道路工程质量，提高道路使用寿命和减少维护成本的目的。
