广日GVK.GVB.GVH.GVZ.变频调速电梯现场调试
(整理)广日电梯调试资料
广日电梯调试资料2009-9-30 11:07:12网络转载供稿首先进行现场电气线路检查。
一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4.轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。
[X12亮]。
3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ 上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15｀Y12｀Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1. 电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M1 50是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
广日电梯调试资料
广日电梯调试资料.txt年轻的时候拍下许多照片，摆在客厅给别人看;等到老了，才明白照片事拍给自己看的。
当大部分的人都在关注你飞得高不高时，只有少部分人关心你飞得累不累，这就是友情！首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
(整理)广日电梯调试资料
广日电梯调试资料2009-9-30 11:07:12网络转载供稿首先进行现场电气线路检查。
一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4.轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。
[X12亮]。
3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ 上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15｀Y12｀Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1. 电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M1 50是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

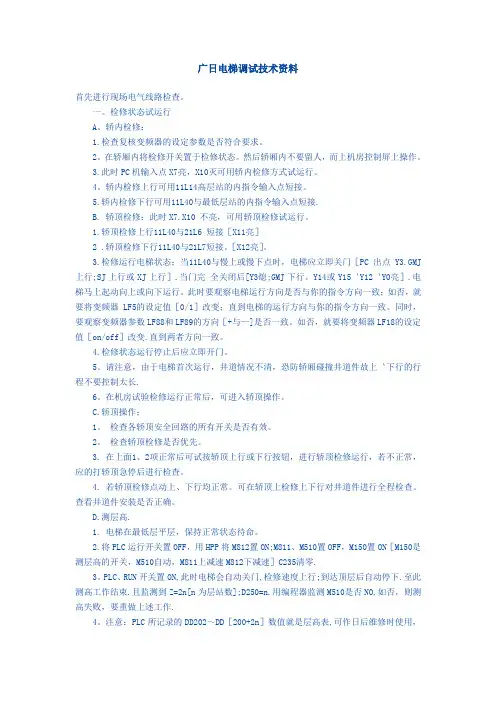

广日电梯调试技术资料
广日电梯调试技术资料首先进行现场电气线路检查。
一。
检修状态试运行A。
轿内检修：1.检查复核变频器的设定参数是否符合要求。
2。
在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4。
轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6 短接［X11亮］2 .轿顶检修下行11L40与21L7短接。
［X12亮］。
3.检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门［PC 出点Y3.GMJ 上行;SJ上行或XJ上行］.当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15｀Y12｀Y0亮］.电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值［0/1］改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向［+与—]是否一致。
如否，就要将变频器LF18的设定值［on/off］改变.直到两者方向一致。
4.检修状态运行停止后应立即开门。
5。
请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长.6。
在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作；1。
检查各轿顶安全回路的所有开关是否有效。
2。
检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高.1. 电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON［M150是测层高的开关，M510自动，M811上减速M812下减速］C235清零.3。

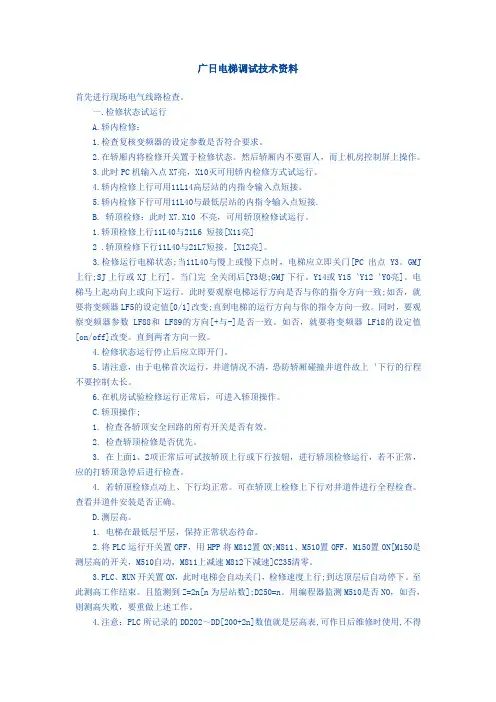

广日电梯调试技术资料.doc
广日电梯调试技术资料首先进行现场电气线路检查。
一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4.轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。
[X12亮]。
3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15｀Y12｀Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1. 电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
广日VG5
G V K(VG5) 变频调速乘客电梯现场调试手册一・GVK梯现场调试准备：1・确认现场安装的接线正确无误,绝缘符合安装规范要求。
特别要注意安全回路、检修开关等必须有效。
2・检查控制屏和曳引电动机是否可靠地分别接地,接地线应为10mm2∼16mm2铜芯线。
3・旋转编码器线的敷设应远离动力线,距离为1m以上。
二・检修状态试运行：(首先应使M701 OFF)1・检查复核变频器的设定参数是否符合要求。
2・在轿厢内将检修开关置于检修状态,然后轿厢内不要留人,而上机房控制屏操作。
此时PC机输入点X23不亮。
因未关门,故X25不亮、X24亮。
若此时X12不亮,可用轿内检修方式试检修运行；若此时X12亮,可用轿顶检修方式试检修运行。
轿内检修上行可用11L11的短接线点接最高层站的内指令输入点。
轿内检修下行可用11L11的短接线点接12L21。
轿顶检修上行可用11L11的短接线点接11L15。
轿顶检修下行可用11L11的短接线点接11L16。
现假设X12亮(即为轿顶检修状态)。
此时可用11L11短接线点接11L16：电梯首先关门(GMJ↑),关好门后X25↑、X24↓、X22↑(注意看PC机输入点显示)、Y12↑、XJ↑、Y10↑、1DC↑,电梯起动,速度输出编码应为Y2↑、Y1↓、Y0↓。
电梯起动后,请注意轿厢应为下行状态。
11L11短接线脱开11L16,电梯应立即停止。
再用11L11短接线点接11L15,应为Y11↑、SJ↑、Y10↑、1DC↑,电梯应为上行状态。
11L11短接线脱开11L15,电梯也应立即停止。
检修状态运行停止后应立即开门。
请注意：由于电梯初装首次运行,井道情况不清楚,恐防轿厢碰撞井道件,故上、下行的行程不要太长。
运行时若发现轿厢运行方向与指令控制方向相反时,如果：(1)电机速度不能升到检修速度,而是速度很低,而且伴有振动现象,即可能是PG旋转编码器的A、B相速度反馈线对调接错,此时应对调再接。
广日系统电梯调试手册
广日系统电梯调试手册点击数：1141次广日系统电梯调试手册(电气部分)说明：本调试手册所列的全部内容仅适用于EVECD01系统电梯(EVECD01系统适用于以异步电机为拖动系统的梯种)控制系统调试使用，不作其它控制系统调试使用。
目录一、键盘操作说明••••••••••••••••••••••••••••••第2页二、井道开关及上、下平层感应器的位置••••••••••第18页三、慢车、快车调试说明••••••••••••••••••••••••第20页四、变频器参数••••••••••••••••••••••••••••••••第36页五、故障代码表••••••••••••••••••••••••••••••••第38页六、改进意见表••••••••••••••••••••••••••••••••附页第一章：键盘操作说明EVECD01系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
熟悉键盘的功能与操作方法，是掌握调试EVECD01系统的前提，因此，建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘，主要由LED数码管，LCD（液晶显示屏），按键三部分组成，其外形及功能区如图1-1所示：图1-1 操作面板示意图1、按键功能说明表1-1 操作面板功能表按键名称功能菜单键/退出键停机/运行状态与菜单状态的切换；菜单操作时，回到前一个状态存储键完成参数的存储确认；菜单操作时，进入下一个状态增键功能码、功能组或设定参数递增减键功能码、功能组或设定参数递减移位键在运行状态或停机状态时，可循环切换LED显示参数；设定数据时，可以选择设定数据的修改位，相应选定的位处于闪烁状态。
运行键在面板控制方式下，用于启动运行；在参数调谐时用于启动调谐过程。
停止/复位键在面板控制方式时，用于停机操作；在参数调谐过程中用于中断调谐；故障报警状态（任何操作方式下）用于复位操作。
广日电梯调试手册
广日电梯调试手册首先进行现场电气线路检查。
一．检修状态试运行a轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时pc机输入点x7亮，x10灭可用轿内检修方式试运行。
4轿内检修上行可用11l14高层站的内指令输入点短接。
5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修：此时x7.x10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。
轿顶检修下行11l40与21l7短接。
[x12亮]。
3检修运行电梯状态；当11l40与慢上或慢下点时，电梯应立即关门[pc 出点y3。
gmj 上行；sj上行或xj上行]。
当门完 全关闭后[y3熄；gmj下行。
y14或y15 `y12`y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器lf5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数lf88和lf89的方向[+与-]是否一致。
如否，就要将变频器lf18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
c．轿顶操作；1． 检查各轿顶安全回路的所有开关是否有效。
2． 检查轿顶检修是否优先。
3． 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4． 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
d．测层高。
1． 电梯在最低层平层，保持正常状态待命。
2． 将plc运行开关置off，用hpp将m812置on；m811、m510置o ff，m150置on[m150是测层高的开关，m510自动，m811上减速m81 2下减速]c235清零。
广日电梯调试技术
广日电梯调试技术资料首先进行现场电气线路检查。
一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4.轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。
[X12亮]。
3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15｀Y12｀Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1. 电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
日立电梯扶梯现场调试.
日立电梯现场调试GVK.GVB.GVH.GVZ.变频调速电梯[F4]首先进行现场电气线路检查。
一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行；SJ上行或XJ上行]。
当门完全关闭后[Y3熄；GMJ下行。
Y14或Y15 `Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。
2．检查轿顶检修是否优先。
3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4．若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D．测层高。
1．电梯在最低层平层，保持正常状态待命。
2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M 150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
【日立】广日电梯GVP慢车调试资料
广日电梯GVP慢车调试资料一、现场调试准备1、首先检查是否具备调试条件：a) 用户有否按要求将电源提供到机房(正常或临时)；b) 主机加油量是否合适,型号是否正确；c) 底坑缓冲器安装完成否；d) 各层厅门、门锁是否安装完毕；e) 电梯接线是否已全部完成；f) 井道线槽是否已上好盖；g) 井道引线的金属软管是否固定良好；h) 各层厅门门套是否已塞好；i) 井道有否妨碍轿厢、对重架运行的物体；j) 慢车试运行后的检查，有否发现重大的安装工艺不良问题。
2、确认现场安装的接线正确无误,绝缘符合安装规范要求。
特别要注意安全回路、检修开关等必须有效。
3、检查控制屏和曳引电动机的地线是否可靠地接地,接地线应为10mm216mm2铜芯线。
根据实际功率选取。
4、旋转编码器线的应套蛇皮管独立线槽敷设，应远离动力线,距离为0.5m以上。
5、确认旋转编码器安装正常，接线正确，分频比为4分频（即电机转动为256个脉冲）6、门终端开门正常，负载开关接线正确。
注意：当测试绝缘电阻时,要把变频器的全部引线(包括全部控制线和主回路大线)做好记录然后卸除,并把PC机输入端子整排地拔离PC机主体,然后才进行绝缘测试,以防止损坏变频器及PC机输入口。
二、电梯绝缘测定a、将电梯停在井道中非端站及非平层位置；b、断开ZDK、K1，断开机房电源开关（380V和220V），拆除电源板的保险管；c、拆除变频器控制端子的所有接线；d、拆除停电柜接线端子的所有接线（针对带停电柜的电梯）；e、拆除变频器、PC、电源板的地线；f、使轿顶、轿厢内所有的开关置于正常状态；g、用线夹短接下列控制柜中的端子和元件：端子R、S、T端子U、V、W测试方法a、用模拟测试表分别量度下表中带（*）的回路于控制柜接地板之间的绝缘电阻；b、用DC500V直流高阻表分别测试下表中1~5项各回路与控制柜接地板之间的耐压和绝缘电阻。
电路名称测试点标准值（兆欧）1 电源端子R、S、T短接点≥0.52 电动机回路端子U、V、W短接点≥0.53 照明回路220V 端子FL-39、FL-40 ≥0.54 照明回路36V 端子FL-37、FL-38 ≥0.55 抱闸回路端子FL-12、FL-13 ≥0.5*6 信号回路电源板上端子排JP1.1~JP1.10、JP2.1~JP2.12 ≥0.25*7 控制回路空气开关K1次级端≥0.25注意：1、不要用高阻表对变频器的控制端子进行测试，否则将损坏变频器的电气元件。
广日电梯调试技术资料
广日电梯调试技术资料本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March广日电梯调试技术资料首先进行现场电气线路检查。
一.检修状态试运行A.轿内检修：1.检查复核变频器的设定参数是否符合要求。
2.在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3.此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4.轿内检修上行可用11L14高层站的内指令输入点短接。
5.轿内检修下行可用11L40与最低层站的内指令输入点短接.B. 轿顶检修：此时不亮，可用轿顶检修试运行。
1.轿顶检修上行11L40与21L6 短接[X11亮]2 .轿顶检修下行11L40与21L7短接。
[X12亮]。
3.检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15｀Y12｀Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上｀下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
广日电梯GVK GVB GVH GVZ调试资料
7]电梯下行未进入减速时投入消防;应不减速直接返基站，停车开门后M66↓M166↑。
8]电梯下行已进入减速时投入消防;应减速停车后不开门，起动返基站M66↓、M166↑。
9]消防投入后的消防返回状态，一切内、外呼信号均被清除。
2.消防管制试验;[消防管制时M66↓、M166↑]
5.用轿内检修随意上行或下行,观层楼数显的变化是否正确并从底层上行到顶层,又从顶层到底层,观层楼数显,若正确,即可试行快车.
二.平层精度调整
1. 各层上下均欠平层时;
a. 欠平层50mm以下时,上行可减少DD274数值,下行可减少DD276的值.
b. 超平层50mm以下时,上行可增加DD274的值,下行可增加DD276的值.,
五.若在正常行车时上、下端站总是超平层，很可能是由于上限位开关安装位置太低或下限位开关安装位置太高造成。请注意安装位置是否正确。
六。附注;
A.梯种不同、电梯速度不同，每个脉冲代表的井道实际距离的值则不同，DD270、DD292、DD274、DD276、D251等的设置也不同，请参看附表一。
l. 保证在完全平层时才调校该层隔磁板.
m. 隔磁板安装位置要确保精确.
n.另外,在发现平层不理想时,应首先检查电梯是否有足够的爬行段,接地是否良好,旋转编码器线敷设是否符合要求,不要急于调整平层参数及隔磁板.
三.自动状态
1.把自动[无司机]开关置自动状态[X25亮、M16↓]，检查各层楼外呼信号的选向、运行、减速、消号等情况是否正常。若不正常，应查找井道接线是否出错[因控制屏已经过厂内检查试验]。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.
B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
日立电梯调试资料
日立电梯调试资料广日电梯调试资料首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D.测层高。
1. 电梯在最低层平层，保持正常状态待命。
2.将PLC运行开关置OFF，用HPP将M812置ON;M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
广日电梯现场调试手册
广日电梯现场调试手册GVK.GVB.GVH.GVZ.变频调速电梯[F4]首先进行现场电气线路检查。
一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行；SJ上行或XJ上行]。
当门完全关闭后[Y3熄；GMJ下行。
Y14或Y15 `Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。
2．检查轿顶检修是否优先。
3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4．若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D．测层高。
1．电梯在最低层平层，保持正常状态待命。
2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
日立电梯调试手册
适用日立电梯GVK.GVB.GVH.GVZ.变频调速电梯首先进行现场电气线路检查。
一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行；SJ上行或XJ上行]。
当门完全关闭后[Y3熄；GMJ下行。
Y14或Y15 `Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。
2．检查轿顶检修是否优先。
3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4．若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D．测层高。
1．电梯在最低层平层，保持正常状态待命。
2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
广日电梯调试手册
广日电梯调试手册首先进行现场电气线路检查。
一．检修状态试运行a轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时pc机输入点x7亮，x10灭可用轿内检修方式试运行。
4轿内检修上行可用11l14高层站的内指令输入点短接。
5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修：此时x7.x10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。
轿顶检修下行11l40与21l7短接。
[x12亮]。
3检修运行电梯状态；当11l40与慢上或慢下点时，电梯应立即关门[pc 出点y3。
gmj 上行；sj上行或xj上行]。
当门完 全关闭后[y3熄；gmj下行。
y14或y15 `y12`y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器lf5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数lf88和lf89的方向[+与-]是否一致。
如否，就要将变频器lf18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
c．轿顶操作；1． 检查各轿顶安全回路的所有开关是否有效。
2． 检查轿顶检修是否优先。
3． 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4． 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
d．测层高。
1． 电梯在最低层平层，保持正常状态待命。
2． 将plc运行开关置off，用hpp将m812置on；m811、m510置o ff，m150置on[m150是测层高的开关，m510自动，m811上减速m81 2下减速]c235清零。
广日电梯调试资料
广日电梯调试资料.txt年轻的时候拍下许多照片，摆在客厅给别人看;等到老了，才明白照片事拍给自己看的。
当大部分的人都在关注你飞得高不高时，只有少部分人关心你飞得累不累，这就是友情！首先进行现场电气线路检查。
一.检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态;当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ上行;SJ上行或XJ上行]。
当门完全关闭后[Y3熄;GMJ下行。
Y14或Y15`Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致;如否，就要将变频器LF5的设定值[0/1]改变;直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4.检修状态运行停止后应立即开门。
5.请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6.在机房试验检修运行正常后，可进入轿顶操作。
C.轿顶操作;1. 检查各轿顶安全回路的所有开关是否有效。
2. 检查轿顶检修是否优先。
3. 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4. 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．检修状态试运行
A轿内检修：
1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.
B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]
2 。
轿顶检修下行11L40与21L7短接。
[X12亮]。
3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。
GMJ 上行；SJ上行或XJ上行]。
当门完全关闭后[Y3熄；GMJ下行。
Y14或Y15 `Y12`Y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。
如否，就要将变频器LF18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门搜易。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
C．轿顶操作；
1．检查各轿顶安全回路的所有开关是否有效。
2．检查轿顶检修是否优先。
3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4．若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
D．测层高。
1．电梯在最低层平层，保持正常状态待命。
2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。
3．PLC、RUN开关置ON，此时电梯会自动关门，检修速度上行；到达顶层后自动停下。
至此测高工作结束。
且监测到Z=2n[n为层站数]；D250=n。
用编程器监测M510是否NO，如否，则测高失败，要重做上述工作。
4．注意；PLC所记录的DD202~DD[200+2n]数值就是层高表,可作日后维修时使用,不得随意改动PC机内层高表的数值.
5．用轿内检修随意上行或下行,观层楼数显的变化是否正确并从底层上行到顶层,又从顶层到底层,观层楼数显,若正确,即可试行快车.
二.平层精度调整
1. 各层上下均欠平层时;
a. 欠平层50mm以下时,上行可减少DD274数值,下行可减少DD276的值.
b. 超平层50mm以下时,上行可增加DD274的值,下行可增加DD276的值.,
c. 上行3楼欠平层而下行3楼超平层时,设平层误差为20mm,此时;
d. 把3楼隔磁板上移20mm.
e. 把3楼对应的层高表中的存储器DD206的值加大对应于20mm距离脉冲数.
f. 在PC数据寄存器DD358的数值为每mm有多少个脉冲,所以20mm的脉冲数PI为;
g. PI=20╳DD358搜易
h. 设原来测高时测定的DD206=P,则新的DD206=P+P1.
i. 若上行3楼超平层,而下行3楼欠平层时,设平层误差为20mm,此时应;
j. 把3楼隔磁板下移20mm.
k. 把对应于3楼的层高表中存储器DD206的值减少对应于20mm距离的脉冲数.若测高测得DD206=P,则应要调整DD206=P-P1.由此可见,在测高之前必须耐心地调校好各层的平层隔磁板;
l. 保证在完全平层时才调校该层隔磁板.
m. 隔磁板安装位置要确保精确.
n. 另外,在发现平层不理想时,应首先检查电梯是否有足够的爬行段,接地是否良好,旋转编码器线敷设是否符合要求,不要急于调整平层参数及隔磁板.
三.自动状态
1．把自动[无司机]开关置自动状态[X25亮、M16↓]，检查各层楼外呼信号的选向、运行、减速、消号等情况是否正常。
若不正常，应查找井道接线是否出错[因控制屏已经过厂内检查试验]。
2．当需要测绝缘电阻时，要把变频器的全部引线[包括全部控制线和主回路大线]做好记录然后卸除，并把PC机输入端整排地拔离PC机主体，然后才进行各种端子的绝缘测试，以防止损坏变频器及PC机输入口。
四．试运行自救功能和消防功能
A．自救运行功能；
试验方法是让电梯正常运行到脱离门区后，即X4↑时，按下急停开关使之停车，并使急停开关复位，此时M99↑。
若此时电梯停在1楼或2楼，则选择上行M61↑；若此时电梯在3楼或3楼以上，则选择下行M62↑。
与此同时M99↑后，延时4秒后T48↑、M100↑，Y14↑或Y15↑、Y12↑、Y0↑，电梯进入自救运行[自救运行时Y27↑，蜂鸣器响]，使电梯进入开门区X4↓，电梯便可停车、开门。
B．电梯消防功能的试验；
1．消防返回试验；[消防返回时M66↑]
1] 电梯在基站关好门时投入消防；应立即开门，门开尽后M66↓、M166↑。
2]电梯开尽门停在基站时投入消防；即M66↓、M166↑。
3]电梯正在上行未进入减速时投入消防；应在就近层站减速停车后不开门，并马上启动返基站，返基站减速停车开门后M66↓、M166↑搜易。
4]电梯正在上行进入减速时投入消防；减速后停车不开门，而启动返基站，停车开门M66↓、M166↑。
5]电梯停在非基站未关门时投入消防；应立即关门后起动返回基站，停车开门后M66↓、M166↑。
6]电梯停在非基站已关好门时投入消防；应立即启动返回基站，开门后M66↓、M166↑。
7]电梯下行未进入减速时投入消防；应不减速直接返基站，停车开门后M66↓M166↑。
8]电梯下行已进入减速时投入消防；应减速停车后不开门，起动返基站M66↓、M166↑。
9]消防投入后的消防返回状态，一切内、外呼信号均被清除。
2．消防管制试验；[消防管制时M66↓、M166↑]
1]只有内指令有效，而且内指令不能在运行之前自保持，外呼信号无效。
2]在基站时内指令可以关门，但在运行之前松开内指令按钮，要求能立即关门[即关门不可自保持]。
3]每次停车均全消内指令[即最近内指令有效]。
4]在非基站停车，不能自动开门，而只能点动开门。
当松开开门按钮，应立即停止开门，并马上自动连续地关门[关门要求自保，但安全触板、超载仍有效]。
五．若在正常行车时上、下端站总是超平层，很可能是由于上限位开关安装位置太低或下限位开关安装位置太高造成。
请注意安装位置是否正确。
六。
附注；
A．梯种不同、电梯速度不同，每个脉冲代表的井道实际距离的值则不同，DD270、DD292、DD274、DD276、
D251等的设置也不同，请参看附表搜易一。
附表一；数据寄存器数值设定表
电梯速度DD274 DD276 DD270 DD292 DD251 DD340
1m/s 150 150 3800 n 2n
1.5m/s 200 200 5000 2700 n 2n
注；n为层高楼数。
附表二；F4变频器参数表
代号内容范围设定
LF00 操作许可0
LF01 更改密码搜易
LF02 指令输入模式1~4 2
LF03 分频倍数1~128 8
LF04 电机类型On~off On*
LF05 电机旋转方向On~off On*
LF1O 电机额定功率0．00~75。
00 按电机铭牌
LF11 电机额定转速100~6000 按电机铭牌
LF12 电机额定电流1．0~200。
0 按电机铭牌
LF13 电机额定频率20~100 按电机铭牌
LF14 电机额定电压1~650 按电机铭牌
LF15 电机功率因数0．01~1 0．86
LF17 编码器脉冲数200~10000 1024
LF18 旋转编码器相序On~off On*
LF20 电梯额定速度0.000~15 按设计书LF21 曳引机绳轮直径200~2000 按设计书LF22 减速比0.99~99.99 按设计书
LF23 绕绳方式1~8 按设计书
LF24 载重量0~65535 按设计书
LF30 控制方式0~1 2
LF38 运行频率0~8KHZ 0
LF41 爬行速度0~0.300m/s 0.02搜易
LF42 额定速度0~15m/s 按设计书
LF43 检修速度0~0.63m/s 0．25
LF44 第一速度0~15m/s 0．9
LF45 第二速度0.000~15m/s 0
LF50 启动圆弧0.10~9.99 0．80*
LF51 加速0.10~2.00 1．00*
LF52 减速圆弧0.10~9.99 0．8*
LF53 减速0.10~2.00 1．00*
LF54 停车圆弧Off~9.99 0．02
来源：搜易网[]原文地址：http://。
