镁合金超塑性研究
汽车轮毂超塑性镁合金制备研发项目可行性研究报告
汽车轮毂超塑性镁合金制备研发项目可行性研究报告第一部分概述车辆轻量化发展已成为一个必然趋势，在确保车辆综合性能的前提下，增加镁合金产品在其中的比重则成为车辆轻量化的重要手段之一。
轮毂作为车辆的重要运动部件，它的轻量化不仅可以提高驾乘舒适度和车辆动力学性能，而且可以节能降耗、减少废气排放。
但现有镁合金轮毂制备工艺中，无论是锻造法还是铸造法，镁合金都需要在熔融状态下成形，在熔炼和加工过程中极容易氧化燃烧，生产难度很大，制造成本过高，同时，其强度、韧性和疲劳强度还有待进一步改善，目前国外汽车制造商只限用在跑车或概念车中。
本公司根据镁合金轮毂的结构特点，提出以超塑性复合挤压成形制备镁合金汽车轮毂方法，将固态镁板在较低温度下进行超塑性成形，避免了熔融成形的不足，使分子结晶得到细化纤维分布均匀，制造镁合金轮毂强度高、韧性好，耐蚀性好，成形工艺简单，成本低，可广泛应用在普通汽车中，对促进我国汽车行业的车辆轻量化发展有着重要意义，市场前景广阔，并符合国家节能减排政策导向，属《指南》三（一）1（2）交通工具轻量化用铝、镁、钛轻合金材料制品及深加工产品重点支持范围。
目前本项目处于中试生产阶段，涉及的关键技术已解决，相关的技术已授权了4项专利（2项发明专利），产品通过了国家机动车质量监督检验中心测试，各项指标均优于标准要求，并经重庆长安汽车股份有限公司用于车辆行驶试验，得到较为满意的答复，已达成了5000只订货意向，同时，已有多家汽车厂商与本公司达成了订货意向。
涉及的创新点为：创新点一：提出了一种超塑性复合挤压成形制备镁合金汽车轮毂的新工艺，实现了镁合金轮毂在较低温度下进行超塑性成形，使分子结晶得到细化纤维分布均匀，避免了镁合金在高温熔融状态下形成工艺复杂、成本高等不足，制造镁合金轮毂强度高、韧性好，耐蚀性好。
创新点二：设计了一种镁合金汽车轮毂精密成形装置，采用预成形凸模和成形凸模结合在一起对轮毂条幅一次成形，无需后续再冲挤加工，解决现有镁合金轮毂在铸造过程中缩松缩孔以及冷隔、分子结晶粒粗大等的问题。
MB15镁合金板材的超塑性能研究
Zn
Zr
Mn
5～6
013～019
011
Mg 余量
表 2 ( MB15) 镁合金的机械性能
加工状态 轧制
σb ( MPa) 270
力学性能 σs ( MPa)
160
δ ( %) 8
超塑性拉伸试验的试样沿轧制方向下料 , 标距 长度为 15mm , 宽度为 6mm 。
率拉伸 ; 同时采用拉伸速度突变法测定 MB15 镁合 金的 m 值 。试验结果表明 : MB15 镁合金在 280～ 400 ℃这段较宽的温度范围和 ε· = 5156 ×10 - 4～5156 ×10 - 3s - 1的初始应变速率范围内 , 均显示出较高的 超塑性指标和较低的流动应力值 , 并有较为理想的 应变速率敏感指数 m , 特别是 340 ℃时有最大的延 伸率 δ和应变速率敏感指数 m 。现仅将该温度下的 试验数据 , 绘制出如图 2 、3 、4 所示的曲线 。
3 陈拂晓 , 杨蕴林 , 上官林建等 1 MB26 镁合金的超塑性与超塑挤 压研究 1 热加工工艺 , 2001 (4) : 16～17
4 陈浦泉编著 1 组织超塑性 1 哈尔滨 : 哈尔滨工业大学出版社 , 19881
图 6 340 ℃不同应变速率下拉伸件的显微组织 (a) ε·= 5156 ×10 - 4s - 1 , (b) ε·= 5156 ×10 - 3s - 1 ,
(c) ε·= 5156 ×10 - 2s - 1
三 、结论
(1) 对于晶粒度为 519μm 的轧制态 MB15 镁合 金 , 在 280 ～ 400 ℃较宽的温度范围和 ε· = 5156 × 10 - 4s - 1～5156 ×10 - 2 s - 1 的初始应变速率范围内均 能呈现超塑性 。在最佳变形条件 340 ℃, 应变速率ε· = 5156 ×10 - 4 s - 1 时 , 应变 速 率 敏 感 指 数 m 值 为 0151 , 延伸率δ为 415 % , 流动应力σ仅为 11M Pa 。 观察试件无明显颈缩 , 在变形过程中保持了均匀变 形。
ECAE镁合金超塑性变形行为的研究的开题报告
ECAE镁合金超塑性变形行为的研究的开题报告题目：ECAE镁合金超塑性变形行为的研究背景和意义：随着现代工业的不断发展，轻质高强材料的需求也越来越大。
镁合金因其较低的密度和优异的力学性能，在汽车、航空航天等领域被广泛应用。
然而，镁合金的低塑性和易于疲劳等缺点限制了其进一步的应用。
因此，开发出新的提高镁合金塑性的方法变得十分必要。
超塑性是指材料在高温下具有超过1000%的延伸率，是一种可行的改善材料原有塑性的方法。
而挤压等通道变形（ECAE）作为一种有效的获得超塑性材料的方法，被广泛应用于金属材料的研究中。
本研究旨在通过ECAE工艺来改善镁合金的塑性，并探究其超塑性变形行为和机理，为镁合金的应用和发展提供理论依据和实验支撑。
研究内容：1. ECAE工艺在镁合金中的应用2. 镁合金经过ECAE后的塑性及其超塑性特性研究3. 镁合金经过ECAE后的微观组织演变和变形机理分析研究方法：1. 预备工作：选取合适的镁合金，设计合适的ECAE工艺参数2. 材料制备：采用ECAE工艺对镁合金进行加工3. 材料性能测试：测量镁合金在不同温度下的真应力、真应变4. 材料分析：采用X射线衍射分析、扫描电子显微镜等手段对镁合金进行显微组织观察和分析研究预期结果：1. 通过ECAE工艺提高镁合金的塑性2. 分析镁合金经过ECAE后的超塑性变形行为和机理3. 为镁合金的应用和发展提供理论依据和实验支撑参考文献：1. Valiev, R. Z., & Langdon, T. G. (2006). Principles of equal-channel angular pressing as a processing tool for grain refinement. Progress in Materials Scien ce, 51(7), 881-981.2. Wu, X. B., Lee, S. W., & Nakata, T. (2003). The superplastic deformation behavior of magnesium alloy processed by equal channel angular pressing. Materials Science and Engineering: A, 353(1-2), 50-58.3. Liu, H. M., Wu, X. B., Lee, S. W., & Nakata, T. (2002). Influence of extrusion die angle on the superplastic deformation of a Mg-Al-Zn alloy processed by equal channel angular pressing. Acta Materialia, 50(19), 4941-4949.。
AZ31B镁合金板材超塑性变形与断裂机理研究
收稿日期:2005-04-03 基金项目:重庆市科委自然科学基金资助项目(8413) 第一作者简介:宋美娟(1963-),女,湖北武汉人,博士研究生,副教授。
AZ31B 镁合金板材超塑性变形与断裂机理研究宋美娟,1,2,王智祥2,汪凌云1,刘筱薇2(1.重庆大学材料科学与工程学院,重庆400044;2.重庆科技学院,重庆400050)摘要:研究了工业态热轧AZ 31B 镁合金板材的超塑性及其变形机制,在应变温度为723K,应变速率为1×1023s 21的试验条件下,其最大断裂伸长率达到216%,应变速率敏感性指数达0136。
研究结果表明:晶界滑动(G BS )是工业态热轧AZ 31B 镁合金超塑性的主要变形机制,变形初期有动态再结晶发生,断裂是由晶界处形成的空洞不断长大、连接而引起的。
关键词:AZ 31B 镁合金;超塑性;晶界滑动;空洞中图分类号:TG 146.22;TG 135.3 文献标识码:A 文章编号:1007-7235(2005)08-0040-04Superplasticity and Fracture Mechanism of AZ 31B Magnesium Alloy SheetS ONG Mei 2juan ,WANG Zhi 2xiang ,WANGLing 2yun ,LI U X iao 2wei(1.College of Material Science and E ngineering ,Chongqing U niversity ,Chongqing 400044,China ;2.Chongqing I nstitute of Science and T echnology ,Chongqing 400050,China)Abstract :This paper investigate the superplasticity and fracture mechanism in a commercial hot rolling AZ 31B magnesium alloy sheet ,the maximum elongation 2to 2failure reaches 216%at tem peratures 723K and strain rates 1×10s 21,a high strain rate sensitivi 2ty exponent reaches 0.36.Investigation suggest that grain boundary sliding (G S B )is substantial deformation mechanism ,and there is the dynamic re 2crystallization at early stage ,cavity growth and linking to make tensile specimen fractured.K ey w ords :AZ 31B magnesium alloy ;superplasticity ;grain bounding sliding ;cavity 近年来,镁合金以其密度小,比强度、比刚度高,阻尼性、导热性好,电磁屏蔽性强,铸造成本低,易回收,无污染等优点,成为航空、航天、汽车、通讯电子等领域特别是汽车工业构件的优选材料[1,2]。
镁合金板材超塑性成形性能及变形失稳

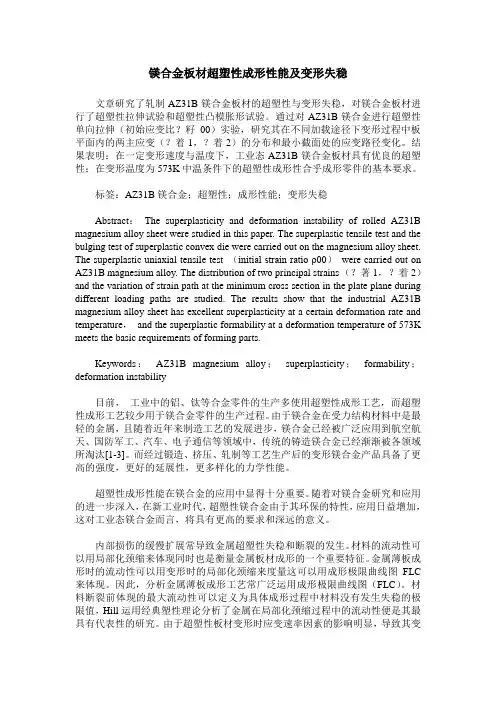

镁合金板材超塑性成形性能及变形失稳文章研究了轧制AZ31B镁合金板材的超塑性与变形失稳，对镁合金板材进行了超塑性拉伸试验和超塑性凸模胀形试验。
通过对AZ31B镁合金进行超塑性单向拉伸（初始应变比？籽00）实验，研究其在不同加载途径下变形过程中板平面内的两主应变（？着1，？着2）的分布和最小截面处的应变路径变化。
结果表明：在一定变形速度与温度下，工业态AZ31B镁合金板材具有优良的超塑性；在变形温度为573K中温条件下的超塑性成形性合乎成形零件的基本要求。
标签：AZ31B镁合金；超塑性；成形性能；变形失稳Abstract：The superplasticity and deformation instability of rolled AZ31B magnesium alloy sheet were studied in this paper. The superplastic tensile test and the bulging test of superplastic convex die were carried out on the magnesium alloy sheet. The superplastic uniaxial tensile test （initial strain ratio ρ00）were carried out on AZ31B magnesium alloy. The distribution of two principal strains （？著1，？着2）and the variation of strain path at the minimum cross section in the plate plane during different loading paths are studied. The results show that the industrial AZ31B magnesium alloy sheet has excellent superplasticity at a certain deformation rate and temperature，and the superplastic formability at a deformation temperature of 573K meets the basic requirements of forming parts.Keywords：AZ31B magnesium alloy；superplasticity；formability；deformation instability目前，工业中的铝、钛等合金零件的生产多使用超塑性成形工艺，而超塑性成形工艺较少用于镁合金零件的生产过程。
AZ31B镁合金的超塑性力学特征及变形机制
2 AZ31B镁合金的超塑性力学特征及变形机制2.1 引言目前，超塑成形主要用于航空工业中的铝、钛等合金零件的生产，很少用于镁合金零件的生产。
由于镁金属的密排六方结构，其室温塑性加工性能较差，超塑成形对于镁合金的应用显得十分重要。
随着镁合金研究和应用的进一步发展，在节能环保的新工业时代，超塑性镁合金的应用将会日益增加，这对工业态(commercial)镁合金而言，意义尤其重大。
镁合金细晶超塑性变形及控制机理已有大量的相关报道，而对具有非典型等轴细晶的工业态(commercial)变形镁合金超塑性的研究较少，因此有必要对工业态(commercial)变形镁合金超塑变形的微观机制作深入研究。
本章对工业态热轧AZ31B镁合金板材的超塑性力学特征和变形机制进行了研究。
试验用热轧AZ31B镁合金板材超塑性拉伸试样的原始组织平均晶粒尺寸约为17.5μm，且组织不均匀，不具有典型等轴细晶组织。
超塑性拉伸试验在重庆钢铁股份有限公司钢铁研究所物理实验室的HT-9102电脑伺服控制材料试验机上进行，高温拉伸试验的温度范围为673~763K，应变速率范围为1×104-~1×103-1-s。
试验测定工业态轧制AZ31B镁合金超塑性变形应变速率敏感性指数m值，流动应力σ和延伸率δ等数据，以及厚向异性指数r、应变强化指数n等成形性能参数。
并寻求轧制AZ31B镁合金板材最佳超塑性变形温度和应变速率，以获得其超塑性最佳变形条件。
采用XL30-TMP扫描电镜对拉伸后试样的断口及超塑性变形轴剖面的空洞进行观察和分析。
旨在为其工业应用打下一定的理论基础。
2.2 AZ31B镁合金超塑性高温拉伸试验2.2.1 试验材料和试样本文研究的实验用材料为工业态热轧AZ31B镁合金板材。
其制备过程为：选取工业态镁合金AZ31B铸锭（化学成分见表2.1），铣面后坯料厚度尺寸为40mm。
坯料的加热温度为733~743K，保温时间6小时；轧制工艺制度：开轧温度为723~733K，热轧道次变形量为15~20%，在轧制过程中采用测温仪测量坯料温度，当温度低于573K时就返回加热炉再加热，使温度达到703~723K，保温时间为1小时。
改善变形镁合金塑性的研究进展
改善变形镁合金塑性的研究进展*任红霞,刘长瑞,张 娟,鞠克江(西安建筑科技大学冶金工程学院,陕西西安710055)摘 要:综述了变形镁合金的基本塑性变形特征,变形镁合金常温下因塑性较差限制其发展,故改善变形镁合金的塑性成为变形镁合金研究与应用中急需解决的重点。
细化晶粒、提高变形温度和超塑性变形等方法可以显著提高变形镁合金的塑性,本文介绍了以上2种方法改善变形镁合金塑性的最新研究进展。
关键词:变形镁合金;塑性变形;晶粒细化;超塑性中图分类号:T G146 文献标志码:A镁及镁合金是21世纪轻量化材料,其比重轻,比强度和比刚度高,阻尼性、导热性、切削加工性和铸造性好,具有电磁屏蔽能力强、尺寸稳定、资源丰富、容易回收等一系列优点,其开发和应用受到越来越多的关注,成了 最年轻的金属结构材料之一[1]。
目前,镁合金的应用主要是以模铸、压铸等工艺生产产品,但产品容易出现晶粒粗大、组织太致密、成分偏析且力学性能偏低等缺陷,不能充分发挥镁合金的性能优势。
与铸造镁合金相比,变形镁合金晶粒细小,无偏析和微观孔洞,具有优良的综合性能以及较高的强度、塑形和韧性。
此外,众多领域所需板材、棒材、管材和型材等重要结构材料只能用塑性成型工艺生产,但是镁合金塑性较差、成形困难及成材率低成为变形镁合金加工与应用的瓶颈,因此改善变形镁合金的塑性成为其应用中急需解决的关键技术之一。
细化晶粒、提高变形温度和超塑性变形可以显著改善镁合金的塑性,是较有前景的塑性改善方法。
本文从以上3个方面介绍了变形镁合金塑性改善的研究进展,并指出塑性变形技术进一步的发展方向。
1 变形镁合金的塑性变形特征镁合金属于密排六方晶体结构,对称性低,室温下滑移系少,塑性变形时只有基面滑移和角锥面孪体质量分数容易偏低。
通过观察,固体质量分数过低,达到工艺范围下限时漆膜会出现缩孔,因此应定期向槽液内补加高浓度颜料浆与树脂,保持电泳漆的固体质量分数在工艺要求范围内,保持在工艺范围的中限较好。
镁合金材料超塑性的研究进展
镁合金是继钢铁和铝合金之后发 展起来的第三类金属结构材料 ,并被称 之为“21 世 纪 绿 色 金 属 结 构 工 程 材 料”[1 ,2 ] 。
由于晶 体 发 生 塑 性 变 形 时 滑 移 面 总是原子排列的最密排面 ,而滑移方向 总是原子排列的最密方向 。因此 ,密排六方结构的多 晶镁 ,其塑性变形在低于 498 K 时仅限于基面{0001} 〈11 20〉滑移及锥面{101 1}〈10 11〉孪生 [3 ,4] 。镁合金 变形时只有 3 个几何滑移系和 2 个独立滑移系 ,与其 它常用金属如铝 、铁 、铜相比 ,镁的滑移系少是造成其 塑性变形能力差的主要原因 。目前 ,大多数镁合金产 品都是用铸造方法生产的 ,很少采用锻压 、轧制 、挤压 等塑性成型方法加工 ,这使镁合金的应用受到了极大 地限制 。为此 , 镁合金超塑成形受到国内外广泛关 注[5] 。 目前 ,超塑成形技术主要用于铝 、钛等合金零件的 生产 ,很少用于镁合金零件的生产[6 ,7] 。因此 ,研究镁 合金超塑性及其成形技术对于扩大镁合金应用范围 、
·664 ·
铸造技术 FOUNDR Y TEC HNOLO GY
Vol. 26 No . 8 Aug. 2005
镁合金材料超塑性的研究进展
宋佩维1 ,2 ,郭学锋2 ,张忠明2 ,徐春杰2 ,井晓天2
(1. 陕西理工学院机电工程系 ,陕西 汉中 723003 ;2. 西安理工大学材料科学与工程学院 ,陕西 西安 710048)
摘要 :综述了镁合金超塑变形的机理与特点 ,评述镁合金超塑性研究现状 ,指出了细晶超塑性 、大晶粒超塑性 、高应变速率超 塑性和低温超塑性是镁合金超塑性研究的重点和发展方向 。 关键词 :镁合金 ;超塑性 ;研究现状 ;发展方向 中图分类号 : T G146. 2 + 2 ; T G113. 25 + 3 文献标识码 :A 文章编号 :100028365 (2005) 0820664203
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变形过程中发生了晶粒的长大 。
1. 2 镁合金的超塑性机制
镁合金的超塑性变形速率 q 一般通过式 (2) 来
描述[12] 。
ε=
A(
GbD0 )
(
b)
p (σ-
σ th )
n exp (
-
Q)
(2)
kT d
G
RT
式中 , A 为常数 , G 为剪切模量 ; b 为伯格斯矢量 ; k 为玻尔茨曼常数 ; T 为绝对温度 ;σth 为阀值应力 ; d
Abstract : Magnesium alloys generally have bad plasticity at ambient temperatures. The plasticity can be improved by heating the magnesium alloys to high temperatures. It has been reported that magnesium alloys like AZ31 ,AZ61 ,AZ91 have superplasticity at high temperatures with slow plastic deformation velocity. Recent researches indicate that superplasticity can be realized at relatively lower temperatures and higher deformation velocities. This suggests that magnesium alloys have good potentials for industrial applica2 tions. This paper reviews the researches on superplasticity of magnesium alloys. Main achievements of the researches are stated. Re2 maining issues and potential research subjects are analyzed. Key words : magnesium ;magnesium alloys ;superplasticity ;plastic processing
仔细分析这些数据可以看出 ,镁合金超塑变形 的激活能 Q 与合金种类及加工方法没有明显相关 性 ,但与变形温度之间有一定关系 。Watanabe 在分 析 AZ61 合金的超塑性行为时指出 ,超塑流动的激活 能在 585 K处有明显变化 ,即在该温度以下时接近晶 界扩散激活能 ,而在该温度以上时接近晶格扩散激 活能[8] 。尽管合金不同 ,但从文献 [ 1 ] 的结果来看 , AZ91 合金在423 K～523 K(小于585 K) 的温度范围 内 ,其超塑流动激活能接近晶界扩散激活能 。而文
8
轻 合 金 加 工 技 术
2005 , Vol . 33 , №10
镁合金超塑性研究
曹 磊 ,丁汉林 ,刘六法
(上海交通大学 材料科学与工程学院 ,上海 200030)
摘要 :镁合金在室温下的塑性比较差 ,但在高温时塑性会有很大程度的改善 。AZ31 、AZ61 、AZ91 等合金在较高的温度 和较慢的拉伸速率下具有超塑性 。最新研究表明镁合金能够在低温和高变形速率下实现超塑性 ,因而具有工业化 应用的可能 。综述了镁合金超塑性研究领域的主要成果 ,分析了该领域研究中尚存在的一些问题 ,就今后的研究课 题及发展方向进行展望 。 关键词 :镁 ;镁合金 ;超塑性 ;变形加工 中图分类号 :TG146. 22 文献标识码 :A 文章编号 :1007 - 7235 (2005) 10 - 0008 - 05
料组织应力具有抑制晶粒长大的析出物的单相组织
或者是二相混合组织 。
塑性变形时 ,应力与应变速率之间一般有式 (1)
所示相关性 。
σ= K(ε) m
(1)
式中 ,σ为流变应力 , K 为材料常数 ,ε为应变速率 ,
m 为应变速率敏感系数 。与一般塑性变形时0. 1 ÷
m ÷ 0. 2不同 ,超塑性变形时 m 一般不小于 013 。研
Superplasticity of Magnesium Alloys
CAO Lei ,DING Han2lin ,LIU Liu2fa
( School of Materials Science and Engineering , Shanghai Jiaotong University , Shanghai 200030 , China)
收稿日期 :2005 - 05 - 20 第一作者简介 :曹 磊 (1979 - ) ,男 ,山东苍山人 ,硕士研究生 。
2005 , Vol . 33 , №10
轻 合 金 加 工 技 术
9
1 镁合金的超塑性现象及机制研究
1. 1 镁合金的超塑性现象
超塑性一般指多晶体材料在拉伸变形过程中 ,
变形应力对应变速率有显著相关性 ,没有明显颈缩
而伸长率达到百分之百以上的塑性变形现象[6] 。它
发生在绝对温度为合金熔点的一半以上 ,应变速率 较慢 (约 1024 s21 ) ,及变形应力较低的条件下 。超塑性
材料一般要求其晶粒为等轴晶 ,晶粒尺寸较小 ( 在
10μm以下) 。为保证变形过程中晶粒不会长大 ,材
究表明 ,镁合金具有超塑性特征时其 m 值一般在0. 3 以上 ,往往达到0. 5左右[1～5 ,7 ,8 ,10] 。从目前的研究成
果看 , m 的值跟应变速率有一定的关系 (如图 1[1] 所
示) 。对某种镁合金而言 ,在其他试验条件相同时 ,
在超塑性最为显著的应变速率范围内 , m 具有最大
值 ,而在该应变速率范围两侧其值均有不同程度的
减小 。m 值大代表随应变速率的变化 ,体现材料超
塑性的最大断裂伸长率有显著的增长 ,反之则增长
不明显 。因此 ,确定 m 值的大小及对确定适用于工
业生产的应变速率范围具有指导作用 。
与其他合金类似 , 镁合金的超塑性对晶粒大小
有显著依赖关系。图 2 为镁合金超塑性随晶粒细化 的增长趋势[6] 。由图 2 可见 ,晶粒细化可以使镁合金 的超塑性得到明显增强 ,尤其当晶粒大小为几微米数 量级时 ,晶粒细化对超塑性的提升效果非常显著 ,在 1μm左右时最高可达 1 500 %以上 。Mabuchi 等在研究 AZ91 镁合金在473 K的超塑性时 ,发现了与上述规律 不同的现象 ,即退火处理尽管使 ECAE ( Equal Channel Angular Extrusion 等角转挤压) 处理后的试样晶粒长大 了约 4 倍 (由0. 7μm长大到3. 1μm) ,但其超塑性没有 降低反而有大幅度提高[1] 。作者将这种特殊现象归 因于 as2ECAE 试样中能够对晶界滑移产生调节作用 的许多 位 滑 移 被 非 平 衡 晶 界 引 起 的 长 程 应 力 所 阻 碍[1] 。而当退火处理使其晶粒进一步长大到37μm时 , 合金的流变应力大大增大 ,而最大断裂伸长率大大减 小 ,即其超塑性迅速下降[4] 。这说明退火过程中非平 衡晶界转化为平衡晶界对 as2ECAE 试样超塑性的提 高作用与晶粒长大的作用相反 ,当后者的作用强于前 者时 ,材料的超塑性会显著降低 。因此 ,对经过 ECAE 处理的具有非平衡晶界的材料而言 ,确定最佳退火工 艺使材料达到最大超塑性的研究具有非常重要的价 值。另一方面 ,研究并确立既能使材料晶粒得到细化 又能使其晶界具有平衡状态的方法同样具有极其重 要的意义 。
表 1 基于式 (3) 求得的扩散激活能 Q 的值[1 ,3 ,8]
合金
加工方法
AZ91 AZ91 ZK61 ZK60 AZ91 AZ91 AZ61 AZ61
PM( Powder Metallurgy) 铸锭冶金 PM IM as2ECAE ECAE + annealing as2extrusion as2extrusion
献[ 3 ]中的几种材料由于变形温度较高 ,其 Q 值均大
晶粒尺寸 ; p 为晶粒尺寸指数 ; D0 为扩散常数 ; Q
为扩散激活能 ; R 为气体常数 。
当 (σ- σth )ΠG 为常数时 , Q 可以通过式 (3) 来
计算[3 ,13 ] 。
Q=
-
R
9[ lnε( TΠG) ( dΠb) 9 (1ΠT)
p
]
(3)
基于式 (3) 所求得的 Q 值如表 1 所示 。
由于传统高温塑性加工具有变形温度高 ,工艺 控制复杂等缺点 ,迫切需要提高镁的低温塑性加工 性能 ,开发新的镁合金塑性加工方法 。晶粒细化可 以大幅度改善镁合金的室温力学性能 ,改善合金的 塑性加工性能 。镁合金的超塑性及利用其超塑性进 行塑性加工成形的研究越来越受到重视 。最新的研 究表明 ,当镁合金的晶粒尺寸达到1μm甚至更小时 , 能够在高应变速率 ( ≥1022 s21 ) [1 ,2] 或温度较低 (≈0. 5 Tm , Tm 为合金的熔点) [1～5] 的变形条件下实现超塑 性 。本文叙述最近镁合金超塑性的研究成果 ,并就 今后的发展方向进行展望 。
镁作为一种蕴藏量丰富的 ,对环境和人类没有 危害的再生型金属 ,在资源和环境问题日益变得突 出的状况下 ,其在汽车 、航空航天等迫切需要轻量化 的工业领域中的应用正受到前所未有的关注 。目前 镁合金零部件的制造方法主要还是压铸 、半固态铸 造等方法 。为了适应交通工具零部件等性能要求更 高的产品的制造要求 ,迫切需要开发镁合金的锻造 、 轧制 、挤压等塑性加工及成形技术 。
从图 2 也可以看出 ,变形温度对镁合金的超塑 性具有较大的影响 。当初始晶粒尺寸及应变等变形 条件相同时 ,较高的变形温度能使镁合金具有更佳
