锅炉 第1节 概述
锅炉原理及基础知识
锅炉基础知识及锅炉结构第一章锅炉基础知识第一节锅炉概述锅炉由“锅”和“炉”两个部分组成；“锅”是锅炉中盛水和汽的部分，他的作用是吸收“炉”放出来的热量，使水加热到一定的温度和压力（热水锅炉），或者转变为蒸汽（蒸气锅炉）。
“炉”是锅炉中燃烧燃料的部分，他的作用是尽量地把燃料的热能释放出来，传递给锅内介质，产生热量供“锅”吸收。
锅炉的分类方法，大体有以下几种：1、按用途分类：有电站锅炉，工业锅炉和生活用锅炉等；2、按输出介质分类：有蒸汽锅炉、热水锅炉和汽水两用锅炉等；3、按使用燃料分类：有燃油锅炉、燃煤锅炉和燃气锅炉等；4、按蒸发量分类：有小型锅炉（蒸发量小于20吨/时）中型锅炉（蒸发量20~75吨/时）大型锅炉（蒸发量大于75吨）等；5、按压力分类：有低压锅炉（工作压力小于等于2.5MPa）中压锅炉(工作压力大于等于3.8MPa，小于5.3MPa)高压锅炉(工作压力大于等于5.3MPa)等6、按锅炉结构形式分类：有水管锅炉（火包水）火管锅炉（水包火）等第二节锅炉参数表示锅炉工作特性的基本参数，主要有锅炉的出力、压力和温度三项。
1、锅炉出力锅炉出力又称锅炉容量，蒸汽锅炉用蒸发量表示，热水锅炉用供热量表示。
1.1 蒸发量蒸汽锅炉连续运行时每小时所产生蒸汽的数量。
用符号“D”表示，常用单位：吨/小时（t/h）。
锅炉马力（BHP），千瓦（Kw）；1吨/时=64马力=628Kw1.2 供热量热水锅炉连续运行时每小时出水有效带热量，用符号Q“表示”，常用单位：万大卡/时（104kal/h），千瓦（Kw），英热单位/时Btu/h；1万大卡/时=0.01163 Kw=39.7英热单位/时2、压力垂直均匀作用在物体表面上的力，称为压力。
用符号“F”表示，单位是牛顿；垂直作用在物体单位面积上的压力，称为压强，用符号“P”表示，单位是兆帕（MPa）。
在习惯上，常把压强称为压力，在工程技术上所提到的压力，实际上压强。
测量压力有2种标准：一种是以压力等于0作为测量起点，称为绝对压力；另一种是以当时当地的大气压作为测量起点，也就是压力表测出的压力数值，称为表压力或相对压力。
锅炉与燃烧机知识
第一章锅炉的基本知识第一节锅炉的工作原理锅炉是能量转换设备，它是把燃料中的潜在能量，经过燃烧放出热量，经过传热作用传递给水，使水变成蒸汽（热水锅炉是将水加热变成一定温度的热水输出）的一种设备。
锅炉的最基本的部件是锅”与炉”两大部分，锅是锅炉设备中的汽水系统，是水变成气（或热水）的吸热部分，炉是锅炉设备中的燃烧系统，是油与空气发生化学反应产生高温火焰和烟气的放热部分。
锅”与炉”，一个吸热（油，气经燃烧放出热能，尽可能最大限度的被吸收），一个放热（使油，气最大限度的燃尽，把热能最大的释放出来），它们组成了一套完整的设备。
锅炉的工作包括以下三个过程：不断剧烈氧化燃烧的过程；火焰和高温烟气不断把热量传递给锅内水的传热过程；水在锅内不断流动循环，吸热生温的汽化，（热水锅炉达不到沸腾温度）的水循环过程及汽化过程。
这三个过程在锅炉内不断连续进行，是通过包括锅炉附属设备及仪表附件等二个工作系统来实现的。
这两个系统是汽-水系统和油（气）- 风-锅（水升温升压）L附属设烟系统。
图1-1汽- 水系统是以受热面的锅炉本体为中心，与水泵，水处理设备等附属设备组成的工作系统，担负着向锅炉供水，吸取热量到输出蒸汽（或热水）的任务。
油- 风- 烟系统是以炉膛及燃烧设备为中心，与风机等附属设备组成。
这个系统在炉内形成燃料放热，然后将燃烧产物排除第二节锅炉的基本参数反映锅炉工作特性的基本参数，包括锅炉产生蒸汽的数量（蒸发量）和质量（压力，温度）两个方面的指标。
锅炉在确保安全的前提下长期连续运行，每小时所产生的蒸汽的数量，称为这台锅炉的蒸发量。
蒸发量又称为”出力"或"容量”，常用的单位是”吨/ 小时"(t/h) 。
进口锅炉也有使用” 马力"(HP) 或"磅/小时” 。
其关系是：1马力=15.65 公斤/ 小时=34 5 磅/ 小时额定蒸发量，是指锅炉采用设计的燃料品种，并在设计参数下运行，也就是在规定的蒸汽质量(压力、温度)和一定的热效率下，长期连续运行时，每小时所产生的蒸汽量。
锅炉基本知识

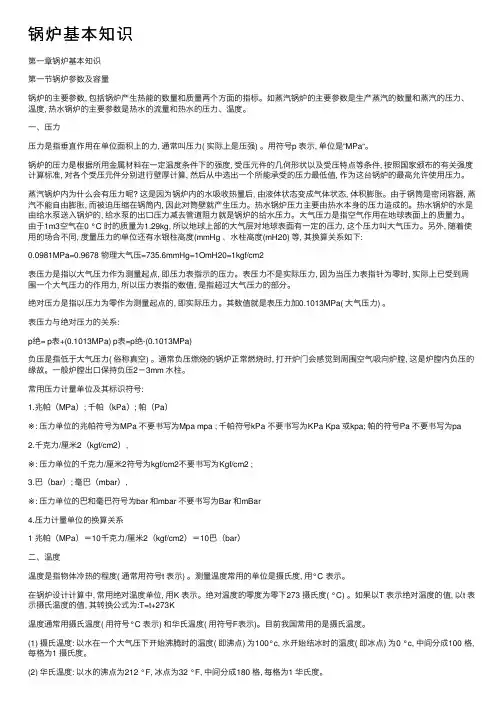

锅炉基本知识第⼀章锅炉基本知识第⼀节锅炉参数及容量锅炉的主要参数, 包括锅炉产⽣热能的数量和质量两个⽅⾯的指标。
如蒸汽锅炉的主要参数是⽣产蒸汽的数量和蒸汽的压⼒、温度, 热⽔锅炉的主要参数是热⽔的流量和热⽔的压⼒、温度。
⼀、压⼒压⼒是指垂直作⽤在单位⾯积上的⼒, 通常叫压⼒( 实际上是压强) 。
⽤符号p 表⽰, 单位是“MPa“。
锅炉的压⼒是根据所⽤⾦属材料在⼀定温度条件下的强度, 受压元件的⼏何形状以及受压特点等条件, 按照国家颁布的有关强度计算标准, 对各个受压元件分别进⾏壁厚计算, 然后从中选出⼀个所能承受的压⼒最低值, 作为这台锅炉的最⾼允许使⽤压⼒。
蒸汽锅炉内为什么会有压⼒呢? 这是因为锅炉内的⽔吸收热量后, 由液体状态变成⽓体状态, 体积膨胀。
由于锅筒是密闭容器, 蒸汽不能⾃由膨胀, ⽽被迫压缩在锅筒内, 因此对筒壁就产⽣压⼒。
热⽔锅炉压⼒主要由热⽔本⾝的压⼒造成的。
热⽔锅炉的⽔是由给⽔泵送⼊锅炉的, 给⽔泵的出⼝压⼒减去管道阻⼒就是锅炉的给⽔压⼒。
⼤⽓压⼒是指空⽓作⽤在地球表⾯上的质量⼒。
由于1m3空⽓在0 °C 时的质量为1.29kg, 所以地球上部的⼤⽓层对地球表⾯有⼀定的压⼒, 这个压⼒叫⼤⽓压⼒。
另外, 随着使⽤的场合不同, 度量压⼒的单位还有⽔银柱⾼度(mmHg 、⽔柱⾼度(mH20) 等, 其换算关系如下:0.0981MPa=0.9678 物理⼤⽓压=735.6mmHg=1OmH20=1kgf/cm2表压⼒是指以⼤⽓压⼒作为测量起点, 即压⼒表指⽰的压⼒。
表压⼒不是实际压⼒, 因为当压⼒表指针为零时, 实际上已受到周围⼀个⼤⽓压⼒的作⽤⼒, 所以压⼒表指的数值, 是指超过⼤⽓压⼒的部分。
绝对压⼒是指以压⼒为零作为测量起点的, 即实际压⼒。
其数值就是表压⼒加0.1013MPa( ⼤⽓压⼒) 。
表压⼒与绝对压⼒的关系:p绝= p表+(0.1013MPa) p表=p绝-(0.1013MPa)负压是指低于⼤⽓压⼒( 俗称真空) 。
锅炉基础知识2
第二节 燃料燃烧及燃烧设备 一、燃料种类、成份、特性及燃烧条件 可以燃烧的物质为可燃物，而又能产生大量热量 且符合技术经济指标的物质，称之为燃料。锅炉 燃料是经过燃烧将化学能转变成为热能的物质。 1、燃料种类 锅炉使用的燃料按物态分为固体燃料、液体燃料 和气体燃料三类。 2、燃料的成分 固体和液体料由碳（C）、氢（H）、氧（O）、氮 （N）、硫（S）、灰份（A）和水分（W）组成。 气体燃料中天然气主要是碳氢化合物，而高炉和 焦炉煤气则是几种气体的混合物。
（5）水分（W） 在加热汽化过程中因要吸收热量， 会使燃烧温度降低。 （6）灰分（A） 燃料经常含有不能燃烧的矿物杂 质，在完全燃烧后形成灰分。灰分是燃料中有害 成分。 气体燃料是一些简单气体的混合物，有天然气、 人工煤气和液化石油气。天然气主要成分：甲烷 （CH4），其次是乙烷（C2H6）和丙烷（C3H8）， 还有少量的硫化氢（H2S）、二氧化碳（CO2）、 氮气（N2）及水分等。人工煤气主要成分一氧化 碳（CO）和氢（H2）等。而液化石油气是开采和 炼制石油过程中，作为副产品而获得的一部分碳 氢化合物。主要成分：丙烷（C3H8）、丙烯 （C3H6）、丁烷 （C4H10）和丁烯（C4H8）。
4、可靠的连续运行性 无论是生产用的锅炉或是生活用的锅炉，一旦投 入运行，就要维持连续运转，不能任意停炉。如 果发生事故停炉，就会造成很大的经济损失。生 产用的锅炉停炉就要造成停产；采暖锅炉在冬季 停炉，就要影响人民的生活。要保证人们的生产 和生活，不可能随时停炉修理。因此，要求锅炉 必须能够安全可靠地连续运行。
4、燃烧条件 燃烧是指燃料中的可燃成分（碳、氢、硫及碳氢 化会物）与空气中的氧结合后，在一定温度下发 生剧烈化学反应放出光和热的过程。 燃料完全燃烧的条件 （1）足够高的炉膛温度 （2）适量的空气 （3）足够时间
(完整版)锅炉基础知识(讲义)

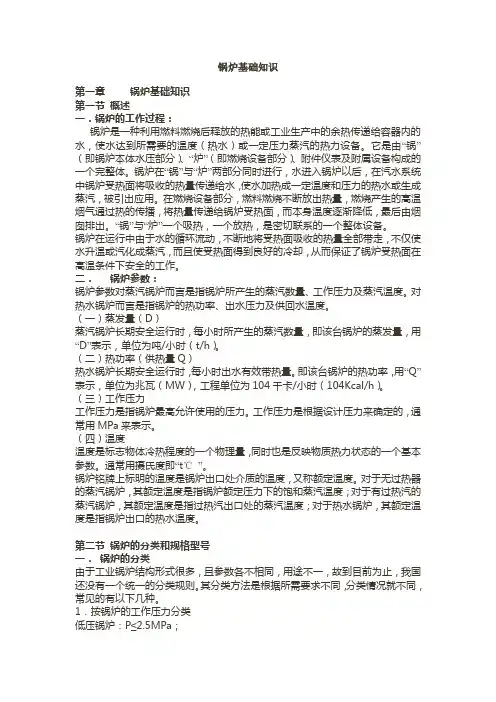

锅炉基础知识第一章锅炉基础知识第一节概述一．锅炉的工作过程：锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度（热水）或一定压力蒸汽的热力设备。
它是由“锅”（即锅炉本体水压部分）、“炉”（即燃烧设备部分）、附件仪表及附属设备构成的一个完整体。
锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。
在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。
“锅”与“炉”一个吸热，一个放热，是密切联系的一个整体设备。
锅炉在运行中由于水的循环流动，不断地将受热面吸收的热量全部带走，不仅使水升温或汽化成蒸汽，而且使受热面得到良好的冷却，从而保证了锅炉受热面在高温条件下安全的工作。
二．锅炉参数：锅炉参数对蒸汽锅炉而言是指锅炉所产生的蒸汽数量、工作压力及蒸汽温度。
对热水锅炉而言是指锅炉的热功率、出水压力及供回水温度。
（一）蒸发量（D）蒸汽锅炉长期安全运行时，每小时所产生的蒸汽数量，即该台锅炉的蒸发量，用“D”表示，单位为吨/小时（t/h）。
（二）热功率（供热量Q）热水锅炉长期安全运行时，每小时出水有效带热量。
即该台锅炉的热功率，用“Q”表示，单位为兆瓦（MW），工程单位为104千卡/小时（104Kcal/h）。
（三）工作压力工作压力是指锅炉最高允许使用的压力。
工作压力是根据设计压力来确定的，通常用MPa来表示。
（四）温度温度是标志物体冷热程度的一个物理量，同时也是反映物质热力状态的一个基本参数。
通常用摄氏度即“t℃”。
锅炉铭牌上标明的温度是锅炉出口处介质的温度，又称额定温度。
对于无过热器的蒸汽锅炉，其额定温度是指锅炉额定压力下的饱和蒸汽温度；对于有过热汽的蒸汽锅炉，其额定温度是指过热汽出口处的蒸汽温度；对于热水锅炉，其额定温度是指锅炉出口的热水温度。
锅炉本体结构
锅炉本体结构第一节锅炉概述在日常生活、工业生产或热力发电厂中，经常利用蒸汽供应热量或产生动力。
通常蒸汽是通过蒸汽锅炉生产出来的。
目前我国电厂锅炉所用燃料主要是煤，一般线把煤磨成煤粉。
然后送入炉膛燃烧。
一、锅炉分类：有七种方法：1.按用途分为：电站锅炉、工业锅炉、生活锅炉、机车船舶锅炉。
2.按出口介质状态分为：蒸汽锅炉、热水锅炉、汽水两用锅炉。
3.按蒸汽压力分为：低压锅炉：压力小于等于2.45MPa中压锅炉：压力为2.94～4.90MPa高压锅炉：压力为7.84～10.8MPa超高压锅炉：压力为11.8～14.7MPa亚临界压力锅炉：压力为15.7～19.6MPa超临界压力锅炉：压力大于等于22MPa4.按蒸发量分为：按蒸发量的大小锅炉有小型（≤20T/h）、中型（≤20～75T/h）、大型（>75T/h）之分，但他们之间没有明显的固定的界限，随着工业锅炉工业的发展，锅炉的容量日益增大，以往的大型锅炉目前只能算中型甚至是小型了。
5.按燃料分为：燃煤锅炉、燃油锅炉、燃气锅炉、原子能锅炉6.按燃烧方式分为：层燃炉、室燃炉、沸腾炉。
7.按水循环方式分为：自然循环锅炉（循环倍率4～30）、强制循环锅炉（循环倍率3～10）、直流锅炉（循环倍率1）。
自然循环锅炉、强制循环锅炉的共同特点是有汽包，直流锅炉没有汽包，水在受热面中全部转变为蒸汽。
直流锅炉即可以用于临界压力以下也可以设计为超临界压力。
目前300MW火电机组基本上采用直流锅炉。
我公司的锅炉是自然循环锅炉，设计循环倍率如下表：二、国内外电站锅炉发展趋势在火力发电厂中，锅炉是主要的设备之一，随着电力事业的不断发展，其发展趋势大体上按以下几个方面来说明：1、锅炉容量不断增大。
容量增大每千瓦的设备费用降低，金属耗量减少，所需人员减少，但带来的影响是机组容量越大，适应负荷变化的能力越差。
锅炉容量100MW的用350T/h的锅炉,200MW的用670T/h的锅炉,300MW的用1030T/h的锅炉,600MW的用2050T/h 的锅炉, 600MW的用3125T/h.2、蒸汽参数在提高。
天然气锅炉使用说明
天然气锅炉使用说明第一节概述天然气锅炉是一种使用天然气作为燃料的供热设备，主要用于家庭、工业和商业领域。
本使用说明将详细介绍天然气锅炉的安装、操作、维护和注意事项，以确保安全使用和延长设备寿命。
第二节安装1. 选择合适位置：天然气锅炉应安装在通风良好、干燥、无腐蚀性气体的室内场所，避免阳光直射和潮湿环境。
2. 连接天然气管道：安装前应确保天然气管道符合规范，使用专业工具连接天然气管道，确认连接牢固。
3. 接通电源：将锅炉接通电源并按照说明书中的操作步骤进行初次启动，确保设备正常运行。
第三节操作1. 启动和停止：按照操作手册上的步骤将天然气锅炉启动，确保燃烧器正常点火并检查燃烧情况。
在使用完成后，按照要求将锅炉停止并关闭天然气阀门。
2. 温度调节：根据需要调节锅炉的温度，确保供热水温在安全范围内，避免过热或过冷。
3. 定期清洁：定期清理锅炉的灰尘和积碳，保持设备的清洁，确保燃烧效率。
第四节维护1. 检查阀门和管道：定期检查天然气阀门和管道，确保无泄漏情况。
2. 润滑部件：定期对设备运转部件进行润滑，保持顺畅运转和延长使用寿命。
3. 定期维修：如发现设备有异常情况或故障，应立即联系专业维修人员进行检修。
第五节注意事项1. 温度监测：安装温度感应器并定期检查温度数据，确保设备运行在安全范围内。
2. 天然气检测：安装天然气泄漏探测器，并定期进行检测，确保无泄漏情况。
3. 安全警示：在使用过程中如发现异常声音或气味，应立刻停止使用并联系专业维修人员。
4. 定期检修：定期进行设备的维修和保养，确保设备运行安全可靠。
以上就是天然气锅炉的使用说明，希望用户能够按照以上指导进行正确的使用和保养，确保设备的安全运行和延长寿命。
锅炉基本知识及法规
⑶水火管锅炉；⑷热管锅炉；⑸真空相变锅炉。
5、按介质循环方式分类 ：⑴自然循环锅炉；⑵强 制循环锅炉；⑶直流锅炉。
6、按燃烧方式分类： ⑴层燃锅炉：它又分固定炉 排，机械化炉排（链条炉排、振动炉排、抽板顶升炉排、
往复炉排、抛煤机炉等）；⑵室燃锅炉；⑶沸腾炉（又
绝对压力=表压力+1个大气压力 通常我们把低于大气压力的压力叫“负压”，高于 大气压的压力叫“正压”。锅炉炉膛和烟道往往都处于 负压状态。 3、温度 锅炉铭牌上标明的温度是锅炉出口处介质的温度， 又称额定温度。对于无过热器的蒸汽锅炉，其额定温度 是指锅炉在额定压力下的饱和蒸汽温度；对于有过热器 的蒸汽锅炉，其额定温度是指过热器出口处的蒸汽温度； 对于热水锅炉，其额定温度是指锅炉出口的热水温度， 单位是“℃”。 三、锅炉的分类及型号 ㈠锅炉的分类
例：WG-1025/18.3-M002 表示武汉锅炉股份有限公司设计并生产的，额定蒸 发量为1025 t/h、额定蒸汽压力为18.3 MPa、设计燃料为 煤的发电用锅炉，设计序号为002。 四、锅炉的结构
㈠锅炉结构的基本要求
对锅炉结构总的要求是安全可靠、高效低耗。具体 要求有：
1、各部分在运行时应能按设计预定方向自由膨胀。
应力也大，容易发生事故的因素多，而且事故造成的损 失也最大，所以设计、制造、安装、检验锅筒时须格外 注意。
2、锅壳：它是锅壳式锅炉中“包围”汽水、风烟、 燃烧系统的外壳，又称筒壳，其作用和锅筒相同。常用 Q235A、20g、16Mng等锅炉钢板卷成圆筒形后再对接双 面焊成，两端焊有凸形封头或平管板，在锅壳的适当部 位开有人孔或手孔、管孔、水位表孔等。
在锅炉上凡是一面和火焰或烟气接触，吸收燃料燃 烧时放出的热量，另一面再将热量传给水和蒸汽等介质 的钢管或钢板，就称为这台锅炉的受热面。通常以接触 火焰或烟气的一面来计算受热面积，常用符号“H”表示， 单位是米2。锅炉受热面越大，吸热量也热多，其容量也 越大。显然，锅炉的蒸发量决定于它的蒸发率和受热面 积。
锅炉操作指南
目录第一章基本知识 (1)第一节锅炉概述 (1)第二节锅炉附件与仪表 (2)第三节锅炉的连锁保护装置 (5)第四节锅炉的结构 (5)第五节燃料与燃烧 (7)第六节锅炉常用阀门 (8)第七节锅炉蒸汽输送系统 (12)第八节锅炉水处理 (13)第二章锅炉操作流程 (17)第一节锅炉点火升压流程 (17)第二节冲洗水位表 (20)第三节排污 (21)第四节正常停炉操作流程 (22)第五节锅炉气油操作转换操作流程 (23)第六节热力公司蒸汽切换至锅炉操作流程 (24)第七节锅炉切换至热力公司蒸汽操作流程 (26)第八节天然气泄漏应急处理措施 (27)第九节燃油泄漏应急处理措施 (28)第三章设备运行及维保管理制度标准 (29)第一节锅炉房主要设备介绍 (29)第二节设备分级管理及维保保养分级管理 (32)第三节设备故障应急处理 (33)第四节锅炉定期检验和维保 (34)第四章各项规章制度 (35)第五章应急处理 (39)第一节火灾事故应急处理措施 (39)第二节锅炉停电应急处理措施 (39)第三节锅炉点火失败应急处理措施 (40)第四节天然气泄漏应急处理措施 (40)第五节燃油泄漏应急处理措施 (41)第六节水击事故防范处理措施 (42)第七节满水事故应急处理措施 (42)第八节缺水事故应急处理措施 (43)第九节爆炸事故应急处理措施 (44)参考文献 (44)第一章锅炉房基础知识第一节、锅炉概述一、锅炉参数锅炉参数是表示一台锅炉在工作时的基本特性的技术数据，主要有锅炉的蒸发量、压力和温度三项。
1、蒸发量：锅炉在安全的前提下，长期运行中每1小时所能产生蒸汽的数量，称为这台锅炉的蒸发量，用符号“D”表示，单位是T/H。
锅炉在额定的蒸汽压力、蒸汽温度、给水温度、规定燃料条件下长期运行中每1小时所能产生蒸汽的数量，称为这台锅炉的额定蒸发量。
2、压力：垂直均匀作用于物体单位面积上的力叫压力，压力表指示出的压力叫表压力，表压力加上大气压力叫绝对压力。
锅炉专业知识
第一节电厂锅炉简介一、锅炉的作用锅炉是发电厂三大主机中最基本的设备。
其作用是使燃料在炉内燃烧放热，加热炉水并生成一定数量、一定压力和一定温度的过热蒸汽。
二、锅炉的组成和作用锅炉有本体设备、辅助设备和锅炉附件组成。
1、锅炉本体设备是锅炉的主要组成部分，由汽水系统和燃烧系统两大部分组成。
⑴汽水系统汽水系统的组成：一般有省煤器、汽包、下降管、联箱、水冷壁、过热器、减温器等组成。
汽水系统的作用：其主要作用是有效吸收燃料燃烧放出的热量，使炉水蒸发并形成具有一定温度和压力的过热蒸汽。
（要求是安全、高效）⑵燃烧系统燃烧系统的组成：链条锅炉：炉膛、煤道、炉排、空气预热器等；煤粉锅炉：炉膛、煤道、燃烧器、空气预热器等；循环流化床锅炉：炉膛、煤道、布风板、风帽、分离器、返料器、空气预热器等；燃烧系统的作用：其主要作用是使燃料在炉内良好燃烧，放出热量。
（要求是安全、迅速、完全）2、锅炉的辅助设备主要有通风设备、运煤设备、给煤设备、给水设备、除尘设备、除渣设备等。
通风设备：主要包括一次风机、二次风机、返料风机、引风机、烟风道、烟囱等，其作用是提供燃料燃烧所需空气，物料的流化、分离、返送所需空气，并将燃烧生成的烟气排出炉外。
运煤设备：主要包括配煤设备、输煤设备、碎煤设备等，其作用是将原煤配制成合格的燃煤，并送至锅炉煤仓中。
给煤设备：主要包括给煤机，其作用是将锅炉煤仓中的燃煤均匀地送入锅炉。
给水设备：由给水泵和给水管路组成，其主要作用是向锅炉可靠地供水。
除灰、除渣设备：由除尘器、冷渣机、输灰机、输渣机等组成，主要作用是清除烟气中的飞灰和煤燃烧后的灰渣。
3、锅炉附件主要包括安全门、水位计、吹灰器、热工仪表、控制设备等。
4、此外，锅炉本体还包括炉墙和构架。
炉墙是用成来构成封闭的炉膛和烟道，构架是用来支撑和悬吊汽包、炉墙等锅炉部件。
三、锅炉的工作过程1、燃料的燃烧、放热过程燃煤送入锅炉，与炉内灼热的处于流态化的物料混合，吸收热量并与空气混合燃烧放热，燃烧中的煤与物料在上升烟气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其它受热面放热。
锅炉设备培训教材PPT(共33页)
第三节 煤粉及其制备系统
一、煤粉的特性：煤粉细度 二、制粉系统 中速磨直吹式制粉系统
正压系统
负压系统
干燥剂送粉的中间储仓式制粉系统
三、制粉设备
1、低速磨： 2、中速磨： 3、高速磨：
第四节 煤粉燃烧及燃烧设备
一、煤粉气流的燃烧过程
1、燃烧：燃料中的可燃成份发生剧烈的氧化作用，并同时 放出大量热量的过程 2、燃烧过程： （1）预热燃烧：将煤加热到着火点的这个过程 （2）燃烧阶段：充分燃烧的过程 （3）燃尽阶段：
第五章 锅炉设备
第一节 电厂锅炉概述
一、锅炉设备的整体布置及工作过程 1、锅炉设备是火力发电厂的主要热力设备，其作用 是使燃料通过燃烧将其化学能转变为热能，并以热 能加热给水以生产具有一定温度和压力蒸汽。 2、锅炉设备是锅炉本体及其辅助设备的总称。 3、锅炉本体设备的组成：燃烧设备、蒸发设备、对 流受热面、锅炉墙体构成的烟道和钢架构件
锅炉的工作过程： 1、煤、风、烟系统
二 次 风
一 次 风
2、汽水系统
二、锅炉设备的特性指标
1、锅炉容量（蒸发量）：锅炉在额定蒸汽参数、额 定给水温度和使用设计燃料时，每小时的最大连续 蒸发量
2、蒸汽参数：锅炉出口处的蒸汽压力和温度；额定 蒸汽压力和额定蒸汽温度
3、给水温度：锅炉在额定工况下，省煤器入口处的 水温。
第五节 锅炉受热面
锅炉受热面一般有省煤器、 水冷壁、过热器和再热器， 完成水的预热、蒸发、过热 和再热
一、水冷壁和水循环
水冷壁：下降管仲流动的工 质温度是饱和温度，比火焰 温度低得多，所以炉壁受到 有效的冷却而免于烧毁。
1、自然循环锅炉的水冷壁
2、控制循环锅炉的水 冷壁（多次强制循环锅 炉）
锅炉燃烧过程控制系统
乘法器为燃料调节对象的一部分，选择合适的函数f(x)，则可以做到不管给煤 机投入的台数如何，都可以保持燃料调节对象增益不变，这样就不必调整燃 料调节器的控制参数了。增益调整与平衡器（GAIN CHANGER & BALANCER），就是完成该功能。
三、风煤交叉限制
为了在机组增、减负荷动态过程中，使燃料得到充分燃烧就要保证有足够的风 量。需要保持一定的过量空气系数，因此，在机组增负荷时，就要求先加风 后加煤；在机组减负荷时，就要求先减煤后减风。这样就存在一个风煤交叉
~ 发电机
Pem
3UI
cos
3
EqU Xd
sin
2．汽机跟随控制方式
锅炉控制 系统
燃烧率μB
锅炉
BD
汽轮机 主控器
TD 汽轮机控制 系统
锅炉 主控器
- p0
+ pT
μT 调节阀
汽轮机
图2 汽机跟随控制方式
＋
P0
— —
PE
~ 发电机
3．机炉协调控制方式
BD
锅炉控制 系统
燃烧率μB
锅炉
锅炉主控器
锅炉燃烧过程控制系统
第一节 概述
一、单元机组的基本控制方式
(1)锅炉跟随控制方式 (2)汽机跟随控制方式 (3)机炉协调控制方式
1．锅炉跟随控制方式
BD
锅炉控制 系统
锅炉 主控器
燃烧率μB
锅炉
＋ p0 —
pT
TD
汽轮机控制 系统
μT 调节阀
汽轮机 主控器
汽轮 机
图1 锅炉跟随控制方式
＋ P0
— PE
GV
(s)
KV (Ts 1)2
锅炉原理.ppt
• 给水温度是指进入省煤2．工业锅炉的型号表示 由三部分代码表示。 第一部分中，锅炉总体形式代号用两个汉语拼音 字母表示含义，额定蒸发量或额定热功率用阿拉伯数 字代表t／h或MW。 第二部分表示锅炉出口蒸汽(或热水)的参数，共 分两段中间用斜线相连。第一段用阿拉伯数字表示额 定蒸汽压力或允许的工作压力(MPa)；第二段用阿拉伯 数字表示过热蒸汽温度或出水和进水温度(℃)。 第三部分表示燃料种类，汉语拼音字母代表燃料类 别，附以罗马数字代表燃料品种分类。
循环流化床锅炉的优点：
(1)燃烧效率高。循环流化床炉内因气流速度较高， 未燃尽的焦炭经分离器从烟气中分离出后进行多次循环 燃烧，燃烧效率可达99％以上，锅炉热效率与煤粉炉接 近。 (2)脱硫剂的利用率高。由于脱硫剂的循环利用，与 烟气接触时间长，脱硫效果显著；低温燃烧，可以有效 降低氮氧化物的生成浓度，烟气排放一般可以满足环保 要求。 (3)无埋管快速磨损问题，通常循环流化床锅炉的密 相区内不布置埋管受热面。 (4)有很好的负荷调节性能。只要简单地调节给煤量、 空气量及进入外置式沸腾床换热器的飞灰量，即可达到 灵活调节负荷的目的，负荷调节比可以达到1：4。 (5)向炉内进料方便、简单。燃料和脱硫剂(石灰石) 可采用气力输送或机械方式分别加入炉内。
(2)油燃烧器
油燃烧器由调风器和喷油嘴组成，调风器是 将助燃空气很好地与良好雾化的油相混合的装 置；油喷嘴的作用是将燃油雾化成微滴，以增 大油滴和空气的接触面积并使油雾保持较佳雾 化角和流量密度分布，促进油雾和空气混合， 强化燃烧，提高燃烧效率。油喷嘴按雾化方式 分为压力雾化式油喷嘴、旋转式油喷嘴和双流 体油喷嘴。
电站锅炉型号 HG – 2008 / 18.2 - HM3
制造厂 蒸发量t/h 额定压力MPa SG DG WG 220 50MW 410 100MW 670 200MW 高压 高压 超高压 煤种 褐煤 烟煤 无烟煤
锅炉培训教材
❖ 完全燃烧与不完全燃烧
完全燃烧
完全燃烧是指燃料中旳可燃成份，在空气 供给量和空气供给措施都很合适以至几乎 完全不冒黑烟时能全部燃烧。
不完全燃烧
空气量供给不足或因空气供给措施不合适 及燃烧温度降低等原因冒出大量黑烟旳燃 烧状态，就是所谓不完全燃烧。
1.受热面：从放热介质中吸收热量并传递给 受热接旳便面，成为受热面，如锅炉旳炉 胆、筒体、管子等。
2.辐射受热面：主要已辐射换热旳方式从放 热介质吸收热量旳受热面，一般指炉膛内 能吸收辐射热（与火焰直接接触）旳受热 面，如水冷壁管、炉胆等。
3.对流受热面：主要以对流换热旳方式从高 温烟气中吸收热量旳受热面，一般是烟气 冲刷旳受热面，如烟道、对流管束等。
⑹集箱：集箱也称联箱，它旳作用是汇集、分 配锅水，确保各受热面管子可靠地旳供水或 汇集各管子旳水或气水混合物。集箱按其布 置位置有上集箱、下集箱、左集箱、右集箱 等之分。对于炉排两侧旳下集箱又俗称为防 焦箱。
⑺过热器：过热器是过路旳辅助受热面，它旳作用
是压力不变旳情况下，从锅筒中引出饱和蒸汽， 再经加热，使饱和蒸汽整旳水分蒸发并使蒸汽温 度升高，提升蒸汽品质，成为过热蒸汽。
1蒸发量
蒸汽锅炉长时间运营时，每小时所产生旳 蒸汽量，称为这台锅炉旳蒸发量。常有符 号“D”表达，常用单位是吨/时（t/h）。
❖ 2、压力
❖ 垂直均匀作用在单位面积上旳力，称为压 强，人们常把它称为压力，用符号“P”表 达，单位是兆帕（MPa）;测量压力有两种 原则措施：一种是以压力等于零作为测量 点，成为绝对压力，另一种时以当初本地 旳大气压力作为测量起点，也就是压力表 测出来旳数值，称为表压力，或称为相对 压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）给水温度 （Feed Water Temperature） 锅炉进口处给水的温度。有省煤器时，指进入锅炉省 煤器的给水温度；无省煤器时，指进入锅筒的给水温 度。单位oC。
§3 锅炉参数
热水锅炉主要参数有： （1）热功率（MW） （2）出口热水压力（MPa） （3）出口热水温度(℃)、 （4）给水温度(℃)或回水温度(℃)
QXW2.8-0.7/95/70-A2
强制循环式往复炉排热水锅炉，额定供热功率2.8 MW，额定工作 压力0.7 MPa，额定出水温度95 oC，额定进水温度70 oC，燃用烟 煤，第二次设计。
2、电站锅炉
参考《JB/T1617-1999 电站锅炉产品型号编制方法》。
举例：
HG670/13.72-M
§1 概述
图2 纽可门发明的蒸汽机
§2 锅炉的基本概念
1、锅炉的概念（Boiler）
锅炉，是一种利用燃料燃烧释放的热能或其他热 能，加热给水或其他工质,以获得规定参数(温度、压 力)和品质的蒸汽、热水或其他工质的设备。
● 参考《GB 2900.48-83 电工名词术语 固定式锅炉》
§2 锅炉的基本概念
A、额定蒸发量（boiler rated capacity, BRC）
蒸汽锅炉在额定蒸汽参数、额定给水温度、使用设计燃料并保证效 率时所规定的蒸发量。单位t/h。
B、最大连续蒸发量（boiler maximum continuous rating, BMCR）
蒸汽锅炉在额定蒸汽参数、额定给水温度、使用设计燃料长期连续 运行时所能达到的蒸发量。单位t/h。
1、工业锅炉
参考《JB／T 1626－2002 工业锅炉产品型号编制方法》
举例：
DZL4-1.25-W
单锅筒纵置式链条炉排炉，蒸发量 4t/h，压力1.25 MPa，饱和温 度，燃用无烟煤，原型设计。
SHS10-1.25/250-A2 （AⅡ）
双锅筒横置式室燃锅炉，蒸发量10t/h，压力1.25 MPa，过热蒸汽 温度250oC，燃用烟煤，第二次设计。
● 热能来源：燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉等 ● 工质类别：热水锅炉、蒸汽锅炉、有机热载体锅炉等 ● 输出工质的要求：压力、温度、品质 ● 锅炉的基本功能：燃烧组织、热量传递
上海外高桥第二发电厂
华能玉环电厂
上都电厂集控室 龙岩坑口电厂集控室
§3 锅炉参数
锅炉（蒸汽锅炉）主要参数有： （1）蒸发量
哈尔滨锅炉厂制造的蒸发量670 t/h，13.72 MPa工作 压力的电站锅炉，设计燃料为煤，原型设计。
§5 我国锅炉行业的发展
时间 参数(p, t) 1882 为外滩一带15盏弧光灯供电
容量 12 kW
第一座电厂
英商上海电光公司,南京路电站，上 海杨树浦电厂(1911年建)前身
1955 2~4 MPa, 385~450oC, 中参数
1、锅炉的概念（Boiler）
锅炉，是一种利用燃料பைடு நூலகம்烧释放的热能或其他热 能，加热给水或其他工质,以获得规定参数(温度、压 力)和品质的蒸汽、热水或其他工质的设备。
● 热能来源：燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉等 余热锅炉：利用各种工业过程中的废气、废料、废液中含有的显 热或（和）其可燃质燃烧后产生热量的锅炉
（2）额定蒸汽参数
A、额定蒸汽压力 （Steam outlet pressure） 蒸汽锅炉在规定的给水压力和负荷范围内长期连
续运行时应予以保证的出口蒸汽压力。一般以过热器 主汽阀出口处的压力表示。单位MPa。
B、额定蒸汽温度（Steam outlet temperature） 蒸汽锅炉在规定的负荷范围、额定蒸汽压力和额
6~25 MW
西 安灞 桥电厂 (1953),6MW,苏联供 货;1956,淮南电厂,6MW,国产.
1956 10 MPa, ≥510oC，高参数
25~50 MW
富拉尔基电厂(1953),25MW,高参数; 哈尔滨热电厂, 25MW,高参数,1956, 国产. 1959年,50MW,辽宁电厂
1967 ≥14 MPa, 540~570 oC，超高参数
亚临界压力锅炉 p=15.7~19.6 MPa,一般为16. 67/18.3 Mpa， 300/600MW
超临界压力锅沪 压力大于22. 13 MPa
§2 锅炉的基本概念
1、锅炉的概念（Boiler）
锅炉，是一种利用燃料燃烧释放的热能或其他热 能，加热给水或其他工质,以获得规定参数(温度、压 力)和品质的蒸汽、热水或其他工质的设备。
锅炉概述
§1 引言
化学能 ↓
热能
燃烧+传热
§1 引言
空心球的机械能 ↑
蒸汽的热能 ↑
燃料的化学能
图1 古希腊Hero发明的汽转球示意图
§1 引言
蒸汽的应用
1698年，托马斯·塞维利制成世界上第一台适用的蒸汽提水机。 1705年，纽可门发明了大气式蒸汽机，以驱动提水机械。 1765年，瓦特发明了设有与汽缸壁分开的凝汽器的单级往复式蒸汽机。 1807年，富尔顿第一个成功地用蒸汽机来驱动轮船。 1829年，史蒂芬孙创造了“火箭”号蒸汽机车，开创了铁路时代。 1882年，爱迪生在纽约珍珠街建成第一套由往复式蒸汽机驱动的发电系统。 1882年，瑞典工程师拉瓦尔设计制造出了第一台单级冲动式汽轮机。 1884年，英国的C.A.帕森斯制成第一台单级反动式汽轮机。 1892年，汽轮发电机组开始取代蒸汽机在火电厂应用。
2006 25~31 MPa， ~600 oC，超超临界 1000 MW
玉环电厂
将来 35~40 MPa，700 oC
下一代高效超临界机组
中国第一盏电灯- 1882.7.26上海外滩
思考题
1、锅炉的定义 2、蒸汽锅炉和热水锅炉的主要参数 3、蒸汽锅炉有哪些压力等级 4、锅炉型号编制方法
§2 锅炉的基本概念
1、锅炉的概念（Boiler）
锅炉，是一种利用燃料燃烧释放的热能或其他热 能，加热给水或其他工质,以获得规定参数(温度、压 力)和品质的蒸汽、热水或其他工质的设备。
● 热能来源：燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉等 ● 工质类别：热水锅炉、蒸汽锅炉、有机热载体锅炉等 ● 输出工质的要求：压力、温度、品质
工业蒸汽锅炉参数系列可参考《GB/T 1921-2004 工业蒸汽锅炉参数系 列》。
热水锅炉参数系列可参考《GB/T 3166-2004 热水锅炉参数系列》。 电站锅炉参数系列可参考《GB/T 753-2012 电站锅炉蒸汽参数系列》。
热水锅炉参数系列
电站锅炉参数系列
§4 锅炉的型号编制方法
100~200 MW 1967, 北 京 高 井 电 厂 ,100MW;1969, 吴泾电厂,125MW。
1975 17~18 MPa, 540~570 oC，亚临界 200~600 MW 1974,望亭电厂，300MW，国产。
1992 24~31 MPa，540~600 oC，超临界 300~800 MW 华能上海石洞口二厂，600MW
蒸汽锅炉按工质出口压力分类（参考电站锅炉参数系列）
低压锅炉
p≤2.45 MPa, 一般压力小于1.275 MPa
中压锅炉
p=2.94~4.92 MPa, 一般为3.83 Mpa，6~25MW
高压锅炉
p=7.84~10.8 MPa, 一般为9.81 Mpa，50/100MW
超高压锅炉
p=11.8~14.7 MPa, 一般为13.73 MPa ， 125/200MW
