锅炉系统介绍
锅炉的工作原理及工作特性
锅炉的工作原理及工作特性一、引言锅炉是一种将水加热转化为蒸汽或者热水的设备，广泛应用于工业生产、供暖和发电等领域。
了解锅炉的工作原理及工作特性对于正确使用和维护锅炉至关重要。
本文将详细介绍锅炉的工作原理及工作特性。
二、锅炉的工作原理1. 燃烧系统锅炉的燃烧系统是实现燃料燃烧的关键部份。
燃料经过供给系统进入燃烧器，在适当的空气供给下进行燃烧。
燃烧产生的高温燃烧气体通过锅炉的炉膛，将水加热并转化为蒸汽或者热水。
2. 加热表面锅炉的加热表面是水与燃烧气体进行热交换的部份。
常见的加热表面包括锅筒、炉膛、管束等。
燃烧气体通过这些表面时，将热量传递给水，使水温升高。
3. 蒸汽系统或者热水系统锅炉产生的蒸汽或者热水通过相应的系统传输和利用。
蒸汽系统通常包括蒸汽管道、汽轮机或者其他设备，用于产生动力或者进行加热。
热水系统则将热水输送到需要加热的地方，例如供暖系统。
三、锅炉的工作特性1. 热效率热效率是衡量锅炉能量利用效率的指标，通常以百分比表示。
热效率越高，锅炉的能量利用效率越高。
提高锅炉的热效率可以降低能源消耗和运行成本。
2. 蒸汽产量或者热水产量蒸汽产量或者热水产量是衡量锅炉工作能力的指标。
不同类型的锅炉具有不同的蒸汽产量或者热水产量范围。
根据需求选择合适的锅炉型号和规格可以确保供暖或者生产过程的正常进行。
3. 压力和温度范围锅炉的工作压力和温度范围取决于具体的应用场景和要求。
不同的锅炉类型和规格能够适应不同的压力和温度要求。
在选择锅炉时，需要考虑所需的压力和温度范围，以确保锅炉能够正常工作并满足生产或者供暖的需求。
4. 控制系统锅炉的控制系统对于保证锅炉的安全运行和性能稳定至关重要。
常见的控制系统包括燃烧控制系统、水位控制系统、压力控制系统等。
这些系统通过监测和调节锅炉的工作参数，确保锅炉在安全范围内运行。
5. 燃料适应性不同的锅炉可以适应不同类型的燃料，包括煤炭、天然气、油料等。
根据实际情况选择合适的燃料类型和供给方式，可以提高锅炉的工作效率和经济性。
锅炉结构及工作原理
锅炉结构及工作原理一、引言锅炉是一种用于产生蒸汽或热水的设备，广泛应用于工业生产和居民生活中。
本文将详细介绍锅炉的结构和工作原理。
二、锅炉结构1. 锅炉外壳：锅炉外壳是锅炉的主要承压部件，一般由钢板焊接而成。
外壳内部包含了多个燃烧室和传热面。
2. 燃烧系统：燃烧系统由燃烧器、燃烧室和燃烧控制装置组成。
燃烧器将燃料和空气混合后喷入燃烧室，通过燃烧产生高温燃烧气体。
3. 传热面：传热面是锅炉中的关键部件，用于将燃烧产生的热能传递给工作介质（蒸汽或热水）。
传热面一般包括水冷壁、烟管和水管等。
4. 水循环系统：水循环系统包括给水系统、蒸汽系统和排污系统。
给水系统用于补充锅炉中的水分，蒸汽系统用于将产生的蒸汽输送到需要的地方，排污系统用于排放废水和废气。
三、锅炉工作原理1. 燃烧过程：当燃料和空气进入燃烧室后，燃烧器点火使燃料燃烧，产生高温燃烧气体。
燃烧气体通过传热面，将热能传递给工作介质。
2. 传热过程：在传热面上，热能通过辐射、对流和传导的方式传递给工作介质。
水冷壁和烟管是主要的传热面，水冷壁通过水循环冷却，烟管内部流动着工作介质。
3. 水循环过程：给水系统将水送入锅炉，经过加热后转化为蒸汽或热水。
蒸汽通过蒸汽系统输送到需要的地方，热水通过循环泵回流到锅炉进行再次加热。
4. 控制系统：锅炉的控制系统用于监测和调节锅炉的运行状态。
控制系统包括温度、压力、流量等传感器和控制器，能够自动调节燃烧器的燃料供应和风量，保持锅炉的安全和高效运行。
四、锅炉的应用领域锅炉广泛应用于工业生产和居民生活中，主要包括以下几个领域：1. 工业生产：锅炉在化工、纺织、食品、造纸等行业中被用于提供热能，用于加热、蒸汽动力和生产过程中的其他需要热能的环节。
2. 电力发电：锅炉是火力发电和核能发电中的核心设备，通过燃烧产生的高温高压蒸汽驱动涡轮发电机产生电能。
3. 居民生活：锅炉在居民生活中被用于供暖和热水供应，通过燃烧产生的热能加热水或空气，提供舒适的生活环境。
锅炉设备及系统知识点总结
锅炉设备及系统知识点总结1. 锅炉的基本原理锅炉是一种用于产生蒸汽或热水的设备，它的基本原理是利用燃料燃烧产生热能，然后将热能传递给水，将水加热到一定温度或产生蒸汽。
蒸汽或热水可用于供暖、发电或其他工业过程中。
锅炉主要由燃料供给系统、燃烧系统、蒸汽/水系统、排烟系统、控制系统等几个部分组成。
2. 锅炉的分类按用途分类：工业锅炉、发电锅炉、供暖锅炉等。
按燃料分类：燃煤锅炉、燃油锅炉、燃气锅炉、生物质锅炉等。
按结构分类：火管锅炉、水管锅炉、双背压锅炉等。
根据工作压力和工作温度的不同，锅炉还可以分为低压锅炉、中压锅炉和高压锅炉。
3. 锅炉的性能参数常见的锅炉性能参数有：额定蒸发量、额定工作压力、额定蒸汽温度、燃料消耗量等。
4. 锅炉的燃料燃料是锅炉工作的必要条件，通常可以使用煤、燃油、天然气、生物质等作为锅炉的燃料。
选择合适的燃料需要考虑燃料的价格、供应能力、环保性等因素。
5. 锅炉的燃烧系统燃烧系统是锅炉的核心部件之一。
它包括燃料供给系统、空气供给系统、燃烧室、燃烧控制系统等。
其中，燃烧控制系统对于保证燃烧效率和安全性非常重要。
6. 锅炉的蒸汽/水系统蒸汽/水系统是锅炉的另一个重要组成部分。
它包括锅炉本体、水处理系统、蒸汽/水循环系统等。
蒸汽/水系统的设计和运行状态直接影响到锅炉的工作效率和安全性。
7. 锅炉的排烟系统排烟系统是用于排放燃烧后的废气的系统，它包括锅炉烟囱、除尘器、脱硫设备等。
排烟系统的设计和运行状态与环境保护密切相关，需要符合国家的排放标准。
8. 锅炉的控制系统控制系统是用于监测和控制锅炉运行状态的系统，它包括自动控制系统、安全保护系统、监测仪表等。
控制系统的设计和运行状态对于保证锅炉的安全性和稳定性至关重要。
9. 锅炉的操作与维护正确的操作和定期的维护对于保证锅炉的安全运行和延长使用寿命非常重要。
操作人员需要熟悉锅炉的工作原理和性能参数，严格按照操作规程进行操作。
维护人员需要检查和维修锅炉的各个部件，及时发现并排除故障。
锅炉风烟系统介绍
风烟系统总的介绍概述锅炉风烟系统是指连续不断的给锅炉燃料燃烧提供所需的空气量，并按燃烧的要求分配风量送到与燃烧相连接的地点，同时使燃烧生成的含尘烟气流经各受热面和烟气净化装置后，最终由烟囱及时的排至大气。
锅炉风烟系统按平衡通风设计，系统的平衡点发生在炉膛中，因此，所有燃烧空气侧的系统部件设计正压运行，烟气侧所有部件设计负压运行。
平衡通风不仅使炉膛和风道的漏风量不会太大，而且保证了较高的经济性，又能防止炉内高温烟气外冒，对运行人员的安全和锅炉房的环境均有一定的好处。
二次风系统供给燃烧所需的空气，设有2台50%容量的动叶可调轴流式送风机，为使两台送风机出口风压平衡，在风机出口挡板后设有联络风管。
在送风机的入口风道上设有热风再循环，当环境温度较低时，可以投入热风再循环，以提高进入空气预热器的空气温度，从而防止空气预热器冷端积灰和腐蚀。
烟气系统是将炉膛中的烟气抽出，经尾部受热面、空预器、除尘器和烟囱排向大气。
在除尘器后设有2台50%容量的静叶可调的轴流式引风机。
为使除尘器前后的烟气压力平衡，使进入除尘器的烟气分配均匀，在两台除尘器进口烟道处设有联络管。
为防止烟气倒流入引风机，在引风机出口处装有严密的烟气挡板。
风烟系统主要由下列设备和装置组成，其运行参数也就决定运行了风烟系统的参数：1）两台动叶可调轴流式送风机（二次风机）2）两台动叶可调轴流式一次风机3）两台静叶可调轴流式引风机4）两台容克式三分仓空气预热器5）烟气再循环管6）两台静电除尘器7）两台火检冷却风机8）两台密封风机9）四角切圆间隔布置的燃烧器及二次风箱10）连接管道、挡板或闸门风烟系统其实是两个平行的供风系统，有共同的炉膛、受热面烟道和两台引风机构成的风烟系统。
输送至炉膛的空气，用于：1）燃料燃烧所需要的二次风、中心风和燃尽风由送风机供。
2）输送和干燥煤粉的一次风，由一次风机供。
3）冷却火检探测器的风，由火检冷却风机提供，取自大气。
4）给煤机、磨煤机和煤粉管密封风，由一次风机出口经密封风机增压后提供。
冷凝式锅炉及其系统介绍
传统空气预热器温度曲线
一般换热器壁面温度与流体温度大致成倍数关系
相变换热器
相变换热器温度曲线
复合相变换热器壁面温度与流体温度之间成恒定关系，一 般保持15至25摄氏度（不过温差缩小，换热面积需要增加）
相变换热器控制排烟温度原理
经济效益
降低排烟温度提高锅炉效率的新方法
一、冷凝式锅炉及其 系统介绍
冷凝式锅炉的涵义
冷凝式锅炉对经济发展的意义
应用现状
烟气带走的热量
冷凝换热方式
冷凝式锅炉提高热效率的潜力
60摄氏度以下水蒸气潜热才可以回收。
冷凝式锅炉系统
德国
腐蚀解决方法
冷凝液处于酸露点温度，一般85摄氏度左右

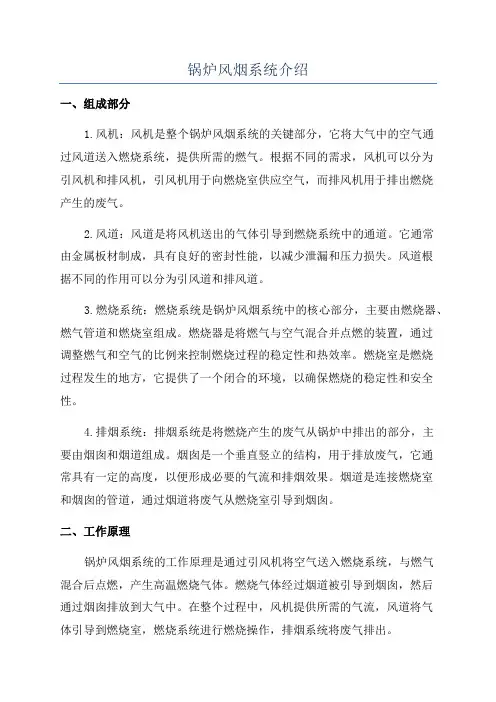

锅炉风烟系统介绍
锅炉风烟系统介绍一、组成部分1.风机：风机是整个锅炉风烟系统的关键部分，它将大气中的空气通过风道送入燃烧系统，提供所需的燃气。
根据不同的需求，风机可以分为引风机和排风机，引风机用于向燃烧室供应空气，而排风机用于排出燃烧产生的废气。
2.风道：风道是将风机送出的气体引导到燃烧系统中的通道。
它通常由金属板材制成，具有良好的密封性能，以减少泄漏和压力损失。
风道根据不同的作用可以分为引风道和排风道。
3.燃烧系统：燃烧系统是锅炉风烟系统中的核心部分，主要由燃烧器、燃气管道和燃烧室组成。
燃烧器是将燃气与空气混合并点燃的装置，通过调整燃气和空气的比例来控制燃烧过程的稳定性和热效率。
燃烧室是燃烧过程发生的地方，它提供了一个闭合的环境，以确保燃烧的稳定性和安全性。
4.排烟系统：排烟系统是将燃烧产生的废气从锅炉中排出的部分，主要由烟囱和烟道组成。
烟囱是一个垂直竖立的结构，用于排放废气，它通常具有一定的高度，以便形成必要的气流和排烟效果。
烟道是连接燃烧室和烟囱的管道，通过烟道将废气从燃烧室引导到烟囱。
二、工作原理锅炉风烟系统的工作原理是通过引风机将空气送入燃烧系统，与燃气混合后点燃，产生高温燃烧气体。
燃烧气体经过烟道被引导到烟囱，然后通过烟囱排放到大气中。
在整个过程中，风机提供所需的气流，风道将气体引导到燃烧室，燃烧系统进行燃烧操作，排烟系统将废气排出。
三、特点1.高效能：锅炉风烟系统的设计和工作原理使其具有较高的热效率和燃烧效率。
通过精确调整燃气和空气的比例，可以获得更完全的燃烧和更高的能量利用率。
2.稳定性好：锅炉风烟系统采用可调节的风机和燃烧器，可以根据需求对燃烧过程进行精确控制，以确保燃烧的稳定性和安全性。
3.环保节能：锅炉风烟系统可以减少燃料的消耗和废气的排放，从而减少对环境的污染。
通过技术创新和设备优化，锅炉风烟系统可以实现更高的能源利用效率和更低的烟气排放。
4.安全可靠：锅炉风烟系统采用了多种安全保护装置，如过热保护、超温保护和燃气泄露报警等，以确保锅炉的安全运行。
锅炉供热系统介绍
锅炉供热系统介绍锅炉供热系统是一种广泛应用于工业和民用建筑的热力设备，它能够通过燃烧燃料将水加热为高温热水或蒸汽，以满足生产和生活中的热能需求。
本文将对锅炉供热系统的组成、工作原理以及主要应用进行介绍。
一、锅炉供热系统的组成1. 锅炉：锅炉是锅炉供热系统的核心部件，它负责将燃料燃烧产生的热能传递给水，使水达到一定温度或压力。
根据不同的燃料和工作介质，锅炉可分为燃煤锅炉、燃气锅炉、油热锅炉等多种类型。
2. 燃料系统：燃料系统主要包括燃料储存、给燃烧器供料和燃料燃烧等部分。
燃料通过储存设备输送至锅炉，然后由燃烧器喷入炉膛进行燃烧，释放出大量的热能。
3. 水处理系统：水处理系统用于处理锅炉供水的水质，以防止水垢和腐蚀对锅炉产生不良影响。
常见的水处理方法包括软化水处理、除氧和给水补给系统等。
4. 循环系统：循环系统包括供水系统和回水系统，通过水泵将热水或蒸汽传送至需求热能的设备或建筑物，再经过换热器传递热量后回流至锅炉，循环再次进行。
5. 控制系统：控制系统用于对锅炉供热系统的运行进行监控和调节，以实现自动化控制。
其中包括温度传感器、压力传感器、节能控制装置等。
二、锅炉供热系统的工作原理锅炉供热系统的工作原理可以分为以下几个步骤：1. 燃料燃烧：当锅炉启动时，燃料被送往锅炉燃烧器进行燃烧。
通过调节燃烧器的进料量和风量，可以控制燃料的燃烧速度和热量释放量。
2. 热能传递：燃烧释放的热能将锅炉内的水加热，产生高温热水或蒸汽。
锅炉内配备有换热器，通过换热器将热能传递给水。
3. 水循环：由水泵提供动力，高温热水或蒸汽经过供水管道输送至使用设备或建筑物，完成热能的传递。
在送达目的地后，冷却的水经过回水管道返回锅炉进行再次加热。
4. 控制与保护：锅炉供热系统配备有各种传感器和控制装置，用于监测和调节温度、压力和其他参数。
当系统达到设定的工作状态或出现异常时，控制系统会自动进行调整或报警保护。
三、锅炉供热系统的应用锅炉供热系统广泛应用于工业和民用建筑领域，主要用于以下场合：1. 工业生产：锅炉供热系统可为工业生产提供稳定的热能，用于加热和蒸汽动力发电，如化工、纺织、造纸、食品加工等行业。
锅炉系统介绍
第三章 锅炉的组成及工作过程 锅炉的组成部分： 锅的组成部分： 汽包(锅筒)、水冷壁、过热器、省煤器； 炉的组成部分： 炉膛、燃烧器。 锅炉本体： 炉膛、燃烧器、锅筒、水冷壁、对流受热面、钢架和炉 墙等组成锅炉的主要部件，称为锅炉本体。 锅炉的其他重要辅机： 燃料输配送装置、送引风装置、给排水装置、水处理设 备及管道、除尘及除灰、脱硫脱硝系统、控制系统等
V 多，V挥发使煤的孔隙多，反应表面积大，反应速度加快 V 多，煤中难燃的固定碳含量少，煤易于燃尽
煤的常规特性对锅炉工作的影响
煤中M、A对锅炉工作的影响
水分M、灰分A M、A 高，煤中可燃成分相对减少，煤的热值低 M、A 高，M 蒸发、A熔融均要吸热，炉膛温度降低 M、A 高，增加着火热或包裹碳粒，使煤着火、燃烧
挥发分含量较高，约10～45%，着火及燃烧均 较容易
煤的分类
发电厂煤的分类及燃烧特性
贫煤 挥发分含量10～20%的烟煤
挥发份较少，性质介于无烟煤与烟煤之间，燃 烧性能方面比较接近无烟煤； 劣质烟煤 挥发份20～30%；但水分高，灰分 更高的烟煤 发热量低，为11000～12500 kJ/kg 这两种烟煤着火及燃烧均较困难
二 压强 压强：垂直均匀作用在物体单位面积上的压力，称为压强。 ——用符号P表示。 常用单位MPa。 *压强一词一般在学术上应用，工程上我们习惯的把压强称 为压力。 常用压力间的换算关系：1kgf/cm2=0.098MPa≈0.1 MPa 1 MPa＝10.2 kgf/cm2≈10 kgf/cm2 绝对压力：以压力等于零作为测量起点，称为绝对压力(P 绝 )。
4、锅炉型号
第二章
燃料分类
燃料及其燃烧特性
通过燃烧释放热能的可燃物质
热水锅炉工作原理
热水锅炉工作原理热水锅炉是一种常见的供暖设备，其工作原理是利用燃料燃烧产生的热能通过传热面传递给水，在锅炉内部产生热水，并通过管道输送到需要供热的地方。
下面将从燃料燃烧、传热、控制系统等方面详细介绍热水锅炉的工作原理。
一、燃烧系统热水锅炉通常使用的燃料包括天然气、液化石油气、柴油等。
在燃烧系统中，燃料被送入燃烧室，与空气进行混合后点火燃烧。
点火后的火焰在燃烧室内燃烧，并在燃烧室内产生高温烟气。
燃烧系统一般包括点火装置、燃烧器、燃烧调节器等。
点火装置用于提供火焰点火所需的能量，可以是电火花点火器或火焰感应器。
燃烧器则是将燃料和空气混合并形成可燃气体的装置，其结构设计合理与否直接影响燃烧效率和排放性能。
燃烧调节器则用于调节燃料的供应量，以满足不同负荷条件下的供热需求。
二、传热系统热水锅炉的传热系统主要由锅炉管道、换热器和烟气系统组成。
传热系统的功能是将燃烧产生的热能传递给水并温升。
1. 锅炉管道：炉水从水箱中泵入到锅炉中，经过加热后返回水箱。
锅炉管道连接了水箱和锅炉的上下水管道，水通过管道进入锅炉内部，经过加热后再通过管道返回水箱。
2. 换热器：换热器是热水锅炉的核心部件，用于实现烟气与水之间的热量传递。
烟气通过锅炉燃烧室内的烟气管道流过换热器，热量从烟气传递给水。
换热器的设计和材料选择对热效率有着重要影响，一般情况下采用高效的换热器可大幅度提高能源利用率。
3. 烟气系统：燃烧过程中产生的烟气通过烟道排出锅炉，通常是通过烟囱排出室外。
在烟气排出过程中，还可以配备烟气净化装置以减少对环境的污染。
三、控制系统热水锅炉的控制系统主要负责调节燃料的供应，保持锅炉在稳定的工作状态下，提供恒定的供热温度。
控制系统一般包括燃烧控制系统和温度/压力控制系统。
燃烧控制系统根据温度和负荷需求自动调节燃料的供应量，以保持燃烧的稳定，并且根据需要进行点火和关火操作。
温度/压力控制系统通过传感器感知锅炉内部的温度和压力，并根据设定值进行调节。
锅炉房供暖系统原理
锅炉房供暖系统原理
一、锅炉加热
锅炉房供暖系统的核心是锅炉，它通过燃烧燃料（如煤、天然气或油）产生热能。
锅炉中的水被加热至高温，为供暖系统提供热源。
二、热能传递
加热后的水通过管道输送到热能转换器，如散热器或地暖等，将热能传递给周围的空气或地面，从而使室内温度升高。
三、循环系统
热水在散热器中与室内空气进行热交换后，温度降低，然后返回锅炉进行再次加热。
这个循环过程确保了室内的持续供暖。
四、分区控制
根据建筑物的布局和需求，供暖系统可以进行分区控制。
每个区域可以有独立的温控装置，根据实际需要调整温度，提高供暖的灵活性和效率。
五、补水系统
为了维持系统的正常运行，需要定期向系统中添加水。
补水系统可以自动或手动操作，确保系统的水量充足。
六、安全保障
供暖系统通常配备有安全装置，如防爆阀、压力表、温度计等，用于监测系统的运行状态和预防潜在的安全隐患。
当系统出现异常时，安全装置会触发警报，提醒工作人员及时处理。
七、能耗监测
现代供暖系统通常配备有能耗监测系统，可以实时监测系统的能耗情况，帮助管理人员了解系统的运行效率和调整供暖策略，实现节能减排。
八、维护保养
为了确保供暖系统的长期稳定运行，需要进行定期的维护保养。
这包括清洁设备、检查管道、更换磨损部件等，确保系统在最佳状态下运行。
锅炉房主要系统简介
锅炉房主要系统简介1 锅炉概述1.1锅炉简介锅炉利用燃料燃烧放出的热量生产热水和蒸汽，是一种将燃料的化学能转化为热能的设备。
“锅”指盛水或汽的部分，其作用是吸收燃料放出的热量并传给水，产生水蒸气；“炉”指燃料和烟气流通的通道，其作用是使燃料与空气混合、燃烧并释放出热量。
锅炉中产生的热水或蒸汽可直接为工业生产和人民生活服务，可用以工业加热、烘干、蒸煮、消毒等，也还可供给用户用以采暖、空调、通风、制冷，我们把用于此种用途的锅炉称为供热锅炉或工业锅炉。
此外，锅炉产生的蒸汽也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能，此种用途的锅炉称之为动力锅炉。
热水锅炉主要用于生活，工业生产中也有少量应用。
蒸汽锅炉常简称为锅炉，多用于火电站、船舶、机车和工矿企业。
1.2锅炉分类锅炉的分类方法很多，可以按锅炉的用途分，也可以按锅炉的结构、燃料种类分，还可以按水循环形式、压力分类。
1、按锅炉用途分类锅炉可以作为热能动力锅炉和供热锅炉。
动力锅炉包括电站锅炉、船舶锅炉和机车锅炉等，相应用于发电、船舶动力和机车动力。
供热锅炉包括蒸汽锅炉、热水锅炉、热管锅炉、热风炉和载热体加热炉等，相应地得到蒸汽、热水。
热风和载热体等。
2、按锅炉本体结构分类按锅炉结构分，主要分为火管锅炉和水管锅炉。
火管锅炉包括立式锅炉和卧式锅炉，水管锅炉包括横水管锅炉和竖水管锅炉。
3、按锅炉用燃料种类分类按锅炉用燃料种类分类为燃煤锅炉、燃油锅炉和燃气锅炉以及燃煤锅炉的升级技术，油气炉的替代产品---煤粉锅炉，煤气双用锅炉等。
燃煤锅炉按燃烧方式可以分为层燃锅炉、室燃锅炉和沸腾锅炉。
最新燃料为醇基燃料锅炉，他将大大减少燃煤锅炉对大气环境的污染。
4、按锅炉容量分类蒸发量小于20t/h的称为小型锅炉、蒸发量大于75t/h的称为大型锅炉，蒸发量介于两者之间的称为中型锅炉。
5、按锅炉压力分类2.5MPa以下的锅炉称为低压锅炉，6.0MPa以上的称为高压锅炉，压力介于两者之间的称为中压锅炉。
锅炉设备及其系统
锅炉设备及其系统
锅炉设备及其系统主要包括以下部分：
1. 锅炉本体：包括锅筒、炉胆、炉胆顶、烟道、水管、燃烧器、炉膛、水冷壁等。
2. 辅助设备：包括鼓风机、引风机、上煤机、除渣机、出渣机、配电屏以及锅炉密封装置。
3. 锅炉安全附件：包括安全阀、压力表、水位表、温度计，以及水位控制装置、压力控制装置和报警断电装置。
4. 烟风道系统：包括省煤器、空气预热器、烟囱等。
此外，还包括除尘和烟气排放净化装置，如水膜除尘器、袋式除尘器等。
锅炉燃料在炉膛内燃烧，放出大量热量，产生高温烟气，进入省煤器进一步加热锅水，一部分烟气通过烟囱排入大气。
另一部分烟气通过烟道将锅水热量带走，再通过空气预热器加热二次风温，以减少排烟损失的热量。
同时，烟气中的有害物质也会通过除尘和净化装置处理，以保护环境。
总体来说，锅炉设备及其系统是一套运行系统，需要各种设备协同工作，以保证锅炉的正常运行。
（整理）余热锅炉系统介绍.
（整理）余热锅炉系统介绍.五鑫铜业余热锅炉系统简介余热锅炉系统由奥炉余热锅炉（ASFWHB）、转炉余热锅炉（CFWHB）、硫酸转化余热锅炉，2 台同规格阳极炉余热锅炉（RFWHB）等5 台余热锅炉以及一套100t的大气式热力除氧器和两套磷酸盐加药装置、209台弹簧振打除灰装置组成。
第一节、澳炉余热锅炉1、概述奥炉余热锅炉为强制循环系统，由循环泵提供动力。
整个炉体由辐射炉膛（上升烟道、下降烟道、水平烟道）和四组对流管束组成。
在上升烟道的入口处和下降烟道的出口处设有三维膨胀节，使其既能满足炉体的密封，又能独立于炉体其它结构之外，使得上升烟道和下降烟道能悬吊于厂房顶部横梁上，实现向下自由膨胀。
而水平烟道在内柱上设有滑动支撑机构，可以实现向后膨胀位移。
2、烟气条件和锅炉参数1）、澳炉余热锅炉入口烟气条件：2）、澳炉余热锅炉参数：额定蒸发量：43.7t/h 工作压力：5.5MPa饱和蒸汽温度：271℃给水温度：104℃4）、汽包内径1800mm圆筒长度8000mm壁厚60mm总容水量21.83m33、4、锅炉结构简介Ausmelt熔炼余热锅炉包括上升烟道、下降烟道、水平烟道、对流室、凝渣管束、对流管束、集箱、锅炉循环管道、钢架等部件。
过路的上升烟道、下降烟道、水平烟道、对流室为完全密封的膜式壁结构。
Ausmelt熔炼炉高温烟气经熔炼炉炉顶烟罩出口后先后流过上升烟道、下降烟道、水平烟道、再流经凝渣管、对流管I、对流管II、及对流管III至锅炉出口。
锅炉同时起到部分除尘、降温的作用。
为了确保锅炉各烟道少结灰、结渣并使灰渣容易清除，根据烟道不同的温度设计了不同的膜式壁节距，使膜式壁的整体壁温保持在合理的水平上。
因烟气中烟尘的熔点较低，为了不使烟尘在对流受热面中严重结灰，对流受热面入口烟温控制在670℃以下，并通过凝渣管束冷却使烟温进一步降低，以确保对流受热面的安全运行。
整台锅炉不设省煤器，过热器，全部为蒸发免收热。
锅炉循环水系统原理
锅炉循环水系统原理
锅炉循环水系统是指用于锅炉热量传递的循环水系统。
该系统通过热交换器将锅炉内的热能传递给需要加热的介质，同时通过水泵将冷却后的水送回锅炉进行再加热。
锅炉循环水系统主要由锅炉、水泵、热交换器、管道和阀门等组成。
循环水系统的工作原理如下：
1. 锅炉工作时，燃料燃烧产生热能，通过加热器将水加热至一定温度，形成高温高压蒸汽。
2. 水泵开始工作，将冷却后的循环水从锅炉循环系统中抽出，通过管道输送至热交换器。
3. 在热交换器中，循环水与需要加热的介质进行热交换，使介质的温度升高。
4. 加热后的水通过管道送回锅炉，继续吸收热量并转化为蒸汽，循环往复进行。
5. 为了控制系统的稳定运行，循环水系统中还设置有各种阀门和控制设备。
通过调节阀门的开度和水流量，可以实现对循环水的控制和调节。
锅炉循环水系统的主要目的是提高能源利用率和热能传递效率。
通过循环水的循环使用，可以有效地节约能源，并减少对环境的污染。
同时，锅炉循环水系统也具有一定的安全性能，通过
各种安全措施，可以保证系统的稳定运行并避免事故发生。
总之，锅炉循环水系统是通过循环水的循环使用，将锅炉中的热能传递给需要加热的介质的系统。
它通过热交换器和水泵等设备实现热能的转移和循环利用，提高能源利用效率，并保证系统的安全稳定运行。
锅炉汽水系统及其设备概述
锅炉汽水系统及其设备概述锅炉本体是锅炉汽水系统的核心部件，它通过加热水来产生蒸汽。
锅炉通常由锅筒、炉膛、烟道、冷凝器等部件构成，不同类型的锅炉有不同的工作原理和结构。
锅炉的选型和设计对于系统的稳定运行和能源利用效率起着至关重要的作用。
水处理设备是保证锅炉汽水系统长期稳定运行的重要组成部分。
水处理设备包括给水泵、软化器、除氧器、化验设备等，它们的主要作用是去除水中的杂质和氧气，以防止锅炉受到腐蚀和垢积的影响，同时也能提高锅炉的热效率和使用寿命。
汽水循环系统是将产生的蒸汽输送至需要的地方的重要环节。
汽水循环系统包括主汽管、凝结水管、汽水分离器、汽水泵等设备，它们协助完成蒸汽的输送和水的再循环，以确保系统的运行效率和安全性。
控制系统是保证锅炉汽水系统自动稳定运行的关键。
控制系统包括自动调节阀、温度传感器、压力传感器、PLC控制器等设备，它们能够实时监测和调节系统的参数，保证系统在设计工况下稳定运行，同时也能对异常情况进行报警和保护处理。
总的来说，锅炉汽水系统及其设备是现代工业生产和生活中不可或缺的重要设备，它们的稳定运行和高效工作对于保障工业生产和能源利用非常重要。
因此，在使用锅炉汽水系统时，要保证设备的正常运行和定期维护，以确保安全和高效运行。
锅炉汽水系统在工业生产中起到了至关重要的作用，它不仅能够提供蒸汽动力用于驱动发电机、锅炉、风机等设备，还可以用于加热和供暖等用途。
因此，对锅炉汽水系统及其设备的了解和掌握，对于工业生产的稳定运行至关重要。
锅炉汽水系统的运行原理是将水加热转化为蒸汽，然后将蒸汽输送至需要的地方。
在这个过程中，水处理设备、汽水循环系统以及控制系统都起着至关重要的作用。
首先，水处理设备能够帮助去除水中的杂质和氧气，避免锅炉受到腐蚀和垢积的影响。
水处理设备中的软化器能够去除水垢和硬度物质，除氧器则能去除水中的氧气，这样可以有效地保护锅炉和汽水循环系统避免因水质问题引起的故障。
其次，汽水循环系统则是将产生的蒸汽输送至需要的地方的重要部分。
余热锅炉系统简介
余热锅炉系统简介目录一、工作原理 (2)二、系统构成 (2)1．蒸汽发生器 (2)2．省煤器 (2)3．汽包 (3)4．锅炉给水泵、除氧泵 (3)5．热力除氧器 (3)6．全自动软化水装置 (3)7．磷酸盐加药装置 (4)8．取样冷却器 (4)9．排污扩容器 (4)10．支架、平台扶梯、防雨棚 (4)11．烟道系统 (5)三、安装 (5)（一）准备工作 (5)（二）安装 (6)四、调试培训 (15)（一）煮炉 (15)（二）严密性试验 (16)（三）启动前的准备 (17)（四）系统升压 (18)（五）系统供汽 (19)（六）系统正常运行 (19)（七）停炉 (21)五、注意事项 (22)1、超压事故应急处理预案 (22)2、缺水事故应急处理预案 (22)3、满水事故应急处理预案 (23)六、安全运行的管理 (24)一、工作原理工业软化水（除盐水）经过除氧泵进入除氧器进行除氧，除氧水由给水泵输入省煤器预热然后进入汽包，除氧水通过下降管进入蒸汽发生器，除氧水吸收热量变成饱和蒸汽水，饱和蒸汽水再经上升管进入汽包，在汽包里进行水汽分离，形成165℃、0.8MPa的饱和蒸汽，其中一小部分蒸汽送至除氧器，其余蒸汽将输送至总管网进行下道工序。
二、系统构成余热锅炉由蒸气发生器、省煤器、汽包、上升管、下降管、汽水管路阀门以及配套辅机组成。
配套辅机包括锅炉钢构平台扶梯防雨棚、软化水箱、全自动软化水装置、锅炉给水泵、除氧泵、热力除氧器、磷酸盐加药装置、取样冷却器、排污扩容器、烟道系统等，以及配套电气系统。
1．蒸汽发生器热流体的热量由翅片换热管传给放热端水套管内的水(水由下降管输入)，并使其汽化，所产汽水混合物经蒸汽上升管到达汽包，经集中分离以后再经蒸汽主控阀输出。
这样由于热管不断将热量输入水套管内的水，并通过外部汽—水管道的上升及下降完成基本的汽—水循环，达到将热流体降温，并转化为蒸汽的目的。
2．省煤器热流体的热量由翅片换热管（热管）传给放热端水套管内的水，水吸收热量，使热流体降温，使套管内的水由欠饱和态达到相应压力下的饱和态，再进入汽包内参与自然（或强制）循环过程。
锅炉的工作原理及工作特性
锅炉的工作原理及工作特性锅炉是一种用于产生蒸汽或加热水的设备，广泛应用于工业生产、供暖和发电等领域。

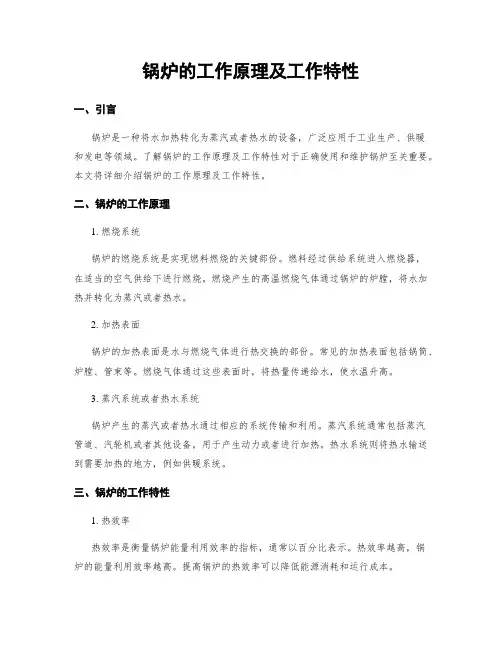

它的工作原理和工作特性对于了解锅炉的性能和使用有着重要意义。
一、工作原理锅炉的工作原理基于燃料的燃烧和热能的传递。
一般而言，锅炉由炉膛、燃料供给系统、空气供给系统、水循环系统、排烟系统等组成。
1. 燃料供给系统：燃料可以是固体、液体或气体，通过燃料供给系统将燃料输送到炉膛中。
常见的燃料有煤、天然气、柴油等。
2. 空气供给系统：空气是燃烧的必需品，通过空气供给系统将所需的空气送入炉膛中。
空气与燃料在炉膛中混合后，形成可燃气体。
3. 炉膛：炉膛是燃烧室，燃料与空气在炉膛中混合燃烧，释放出大量的热能。
炉膛的结构和形式因锅炉类型而异。
4. 水循环系统：水循环系统负责将水加热成蒸汽或热水，并将其输送到需要的地方。
水循环系统包括锅炉水容器、水泵、管道等。
5. 排烟系统：燃烧过程中产生的废气通过排烟系统排放到大气中。
排烟系统通常包括烟囱和烟气净化设备。
二、工作特性锅炉的工作特性主要包括效率、容量、压力和温度。
1. 效率：锅炉的效率是指燃料转化为有用热能的比例。
常见的锅炉效率有燃煤锅炉的热效率、燃气锅炉的热效率等。
提高锅炉的效率可以减少能源浪费，降低生产成本。
2. 容量：锅炉的容量是指锅炉每小时产生蒸汽或热水的量。
容量的大小决定了锅炉能够提供的热能供应量。
常见的容量单位有吨/小时、千瓦等。
3. 压力：锅炉的压力是指锅炉内部的蒸汽或热水的压力。
锅炉压力的大小与锅炉的设计和使用要求有关。
常见的压力单位有兆帕（MPa）、巴（bar）等。
4. 温度：锅炉的温度是指锅炉内部的蒸汽或热水的温度。
温度的高低决定了锅炉能够提供的热能质量。
常见的温度单位有摄氏度（℃）、华氏度（℉）等。
锅炉的工作特性对于选择合适的锅炉类型和进行锅炉运行管理都具有重要意义。
根据不同的工业需求和能源资源，可以选择适合的锅炉类型，如燃煤锅炉、燃气锅炉、生物质锅炉等。
燃气锅炉介绍
燃料系统
燃料系统的功能在于保证燃烧器燃烧所需的燃料。 燃气燃烧器主要有过滤器、调压器、电磁阀组、 点火电磁阀组然、燃料蝶阀。
电控系统
电控系统是以上各系统的指挥中心和联络中心， 主要控制元件为程控器。
控制系统
控制系统是整个锅炉系统的核心。 燃烧器的电控系统，或者说燃烧器的程序 控制器也是锅炉控制系统的组成部分。除 了程控器，锅炉控制系统还包括参数采集、 故障保护、通讯和人机界面等几个组成部 分。
扎克程控器Etamatic和F-GDSA
霍尼韦尔7800
西门子LFL系列程控器
程控器内预设了整个锅炉系统启动、运行、 停止的控制时序。从接收到启动信号开始， 程控器就会按照预设的时序控制锅炉一步 步的运行动作，直到系统出现故障或者正 常停止。 下图是西门子LFL系列程控器的时序图。
程控器
程控器是整个控制系统的核心组成元件，燃烧器 的一切运行动作都受程控器的控制。 现在常用的程控器有德国扎克的Etamatic、FGDSA、美国霍尼韦尔的7800系列、德国西门子 的LEC系列和LFL系列。其中，扎克的程控器只 应用于扎克燃烧器，霍尼韦尔程控器也是多应用 于美国进口锅炉，最常用的还是西门子公司的 LEC和LFL系列程控器。
送风系统
送风系统的功能在于向燃烧室里送入一定风速和 风量的空气，其主要部件有：壳体、风机马达、 风机叶轮、风枪火管、风门控制器、风门档板、 凸轮调节机构、扩散盘。
点火系统
点火系统点火系统的功能在于点燃空气与燃料的 混合物，其主要部件有：点火变压器、点火电极、 电火高压电缆。
监测系统
监测系统的功能在于保证燃烧器安全、稳定的运 行，其主要部件有火焰监测器、压力监测器、温 度监测器等。
锅炉系统的运行原理有哪些内容
锅炉系统的运行原理有哪些内容
锅炉系统是一种用于产生热水、蒸汽或其他热媒的设施。
它由多个部分组成，包括锅炉本体、燃烧装置、水处理设备、控制系统和烟囱等。
锅炉系统的运行原理包括燃烧原理、传热原理、水循环原理、控制原理等。
下面将逐一介绍这些内容。
1. 燃烧原理：
锅炉燃烧装置中的燃料与空气混合后，在点火条件下发生可燃反应。
燃烧产生的高温气体经过直接或间接传热给水，使水升温并转化为蒸汽或热水。
燃烧原理主要涉及燃料的完全燃烧理论、燃烧室设计和燃烧调节等。
2. 传热原理：
锅炉系统中的传热主要包括辐射传热、对流传热和传导传热。
辐射传热是指燃烧产生的高温气体释放的热辐射给周围的物体，对流传热是指气体与固体之间或气体与气体之间的传热，传导传热是指热量通过固体传递给其他物体。
3. 水循环原理：
锅炉系统中的水循环是指将水从锅炉本体中循环输送至加热设备，然后再返回锅炉本体进行再次加热的过程。
水循环原理包括循环泵的选择与设计、配管系统的布置与调节、水位控制和水质控制等。
4. 控制原理：
锅炉系统的运行需要进行温度、压力、水位等参数的控制。
控制原理主要包括控
制设备的选择与设计、传感器的使用与调节、控制策略的制定和实施等。
总之，锅炉系统的运行原理涉及燃烧、传热、水循环和控制等多个方面。
只有合理的运用这些原理，才能保证锅炉系统的高效、安全、可靠地运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤的元素 碳(C)、氢(H)、氧(0)、氮(N)、硫(S) 分析成分 水分(M)、灰分(A)
煤的工业 水分(M)、挥发分(V)、灰分(A)、
分析成分 固定碳(FC)
煤中的氢、氧、氮、硫
➢ 可燃元素 C（固定碳和挥发分中与的部C分）碳、所H组、成的有机
S（可燃硫 Sr和硫酸盐硫 ）Sly
室燃炉
室燃炉所用燃料有煤粉、液体燃料和气体燃料，可 分别称为煤粉炉、燃油炉和燃气炉。室燃炉的燃料由输 送管道通过燃烧器送入炉膛中燃烧，燃烧所需要的空气 由一次风管、二次风管以及三次风管分别送入。
注意：可以用固体燃料、液体燃料、气体燃料。
层燃炉
由手工方式或机械方式向炉膛内送煤或其他固体燃 料，在炉排上形成燃料层，燃烧所需的空气由风机送入 燃料层下的送风仓，透过燃烧层进行燃烧瓜而产生高温 烟气。
锅炉； （二）按输出介质分类：有蒸汽锅炉、热水锅炉、和
汽水两用锅炉； （三）按燃料分类：有燃煤锅炉、燃油锅炉和燃气锅
炉； （四）按燃烧方式分类可分为：层燃炉、室燃炉和介
于二者之间的沸腾（流化床）炉。 层燃炉和沸腾炉只适合于燃煤，而室燃炉煤、油气都可 以燃烧。
（五）按锅炉水循环方式分类可分为：自然循环锅炉、 强制循环锅炉和复合循环锅炉。
自然循环锅炉的水在锅内循环的动力来于自身的汽水 比重差。强制循环的动力主要来自于给水泵。而复合循环 锅炉的动力既有来自汽水比重差，又有给水泵的动力。
（六）按蒸汽压力分类可分为：低压锅炉（压力 ≤2.45MPa）、中压锅炉(压力2.94-4.9MPa)、高压锅炉 （压力7.84-10.8MPa）超高压锅炉（11.8-14.7MPa）亚临 界压力锅炉（15.7-19.6MPa）和超临界压力锅炉（压力 ≥22.0）
注意：只能用固体燃料
沸腾炉
沸腾炉所燃用的煤被破碎成10mm以下的颗粒，送入 存有大量床料(灰颗粒或石英沙)的炉炉床，炉床下部送 入的空气向上以一定流速推动床料，使燃料和料床在炉 床中翻滚浮动而呈“流态化”燃烧，这样的料床称为鼓 床或流化床。现在常用的为循环流化床锅炉。
注意：沸腾炉的燃料也是固体燃料。
3、锅炉机组的容量、参数
表示锅炉工作特性的基本参数，主要有锅炉的蒸发量、
压力、和温度三项。
一、额定蒸发量 在额定蒸汽参数，额定给水温度和使用设计燃料，保
证热效率时所规定的蒸发量，单位为t/h（或kg/s） 注：热水锅炉容量为单位时间的产热量。单位为MW（或万 大卡/时）
二 压强 压强：垂直均匀作用在物体单位面积上的压力，称为压强。
P表＝P绝—0.098MPa 负压:表压小于0时的压力。
三 温度 温度:标示物体冷热的程度。
——用符号t表示。 常用单位是℃ 温度是物体内部所拥有能量的一种体现方式，温度越高，
能量越大。因此，在同一压力下，过热蒸汽就比饱和蒸汽能 够做出更多的功。
锅炉的容量和参数
额定蒸汽参数
在规定负荷范围内长期连续运行应能保证的出 口蒸汽参数。 ➢ 额定蒸汽压力（对应规定的给水压力），单位是 MPa； ➢ 额定蒸汽温度（对应额定蒸汽压力和额定给水温 度），单位是0C
220-250
锅炉容量 BMCR （t/h）
发电功率 （MW）
35，65 130
220，410
Байду номын сангаас6，12 25
50，100
420，670 125，200
250-280 267-302 267-277
1025 2008
19003033
16502650
300 600
600 1000
500，800
锅炉内为什么会有压力呢？蒸汽锅炉是因为锅内的水 吸收热量后，由液体状态变成气体状态，其体积增大很多， 由于锅炉是密闭的容器，因而限制了水汽的自由膨胀，结 果就使锅炉各受压部件受到了水汽压力的作用。而热水锅 炉内压力则来自高水位形成的静压力；强制循环采暖系统 的热水锅炉，其压力来源于循环泵的压力。
4、锅炉型号
第二章 燃料及其燃烧特性
通过燃烧释放热能的可燃物质
燃料分类
➢ 在自然界所处的状态：固体（煤）；液体（原 油、重油和渣油）；气体（煤气和天然气）
➢ 获得方法：天然燃料（未加工）；人工燃料 （木炭、焦炭和石油制品）
➢ 用途：工艺燃料（炼焦、锻造和化工，焦结性 好，杂质少）；动力燃料
煤的常规特性
锅炉的组成
锅炉机组
锅炉本体
锅
炉
锅炉的汽水系统，用以完成水变 成蒸汽的吸热过程。由汽包、下 降管、联箱、导管及各热交换受 热面等承压部件组成
辅助设备
送风机、引风机、燃料供应 及制备、除灰、除渣、测量 与控制等
锅炉的燃烧系统，用以完成煤的 燃烧过程。由炉膛、燃烧器、烟 道、炉墙构架等非承压部件组成
2、锅炉的分类 （一）按用途分类：有电站锅炉、工业锅炉和生活用
化合物加热后分解,形成
➢ 不可燃元素（内部杂质） O、N气体挥发出来
➢ 不可燃成分（外部杂质） M（内、外）、A
锅炉系统介绍
第一章 概述
1、 锅炉概述 锅炉是由一个“锅”和一个“炉”组成的一种能量 转换设备。锅是蓄热和传送热能的设备，它通过介质水 和蒸汽，把炉所转化来的热能大量吸收并传递出去进行 使用。炉是化学能源物质进行能量转换的场所，并通过 受热面将热能传递给水和蒸汽，变成热能和动能并转送 出去加以利用。
——用符号P表示。 常用单位MPa。 *压强一词一般在学术上应用，工程上我们习惯的把压强称 为压力。 常用压力间的换算关系：1kgf/cm2=0.098MPa≈0.1 MPa
1 MPa＝10.2 kgf/cm2≈10 kgf/cm2 绝对压力：以压力等于零作为测量起点，称为绝对压力(P 绝)。
相对压力：以当时当地的大气压力作为测量起点，也就是用 压力表测出的压力数值，故称为表压力或称为相对压力(P表)。 绝对压力和相对压力的换算关系：P绝＝P表＋0.098MPa
锅炉的容量和参数
我国电站锅炉参数、容量系列
压力级别
中压 高压 超高压 亚临界 超临界
蒸汽压力 （MPa）
3.9
9.9 13.8
16.8-18.6
25-27.6
25
参
数
蒸汽温度 （℃）
450
540 540/540
540/540
545／545605／605
545/545
给水温度 （℃）
