英格索兰空压机控制器操作说明书共38页
英格索兰空压机使用说明书
当管网的气压上升到某一定值时，相应的空压机会按照预定的次序自动延时停机。通常关机延时的时间设置为4-8秒。
4.设置运行轮换时间(按时间长度周期切换)
用户可将空压机的运行次序，设置具有定时切换的功能，以求各台空压机总运行时间相同，通常设置为20分钟。此功能必须在有空余机器的前提下才能实现。
SIEMENS EM231模拟量输入模块
断路器
热继电器
中间继电器
接触器
电机
变压器
三位选择开关(包括手动、停止、自动)
二位选择开关(在手动控制方式下可以启动和停止空压机－维护用)
电源指示灯
故障指示灯
运行指示灯
急停、复位按钮
压力变送器
超高压压力开关
二、工作原理及操作方法
控制方式具备手动、停止和自动3种工作状态(由三位选择开关控制)。
*本机中设置了两个报警：1、压力传感器故障报警，2、超压报警。当用户屏幕右侧正中出现闪烁的感叹号时，表明有报警，按两次ESC键返回“显示报警”菜单，查看具体报警内容。当出现报警时机组强制停机，需排除问题后按F1重新启动机器。
1.设置空压机的运行次序
D1、D2、D3、Dx分别代表了空压机组的启动次序，用户可以根据实际情况设置为1、3、2等各种不同启动次序。但同一台机器不要重复被选取2次或以上（出厂设置启动顺序为1、2、3）；同时此设置可进行投入机组的设置，可将故障机组排除运行之列，将希望投入运行的机器按顺序设置好以后其他均以0设置。
在自动控制方式下，二位选择开关无效。空压机根据用户的实际用气量相应投入运行、轮换工作。F1启动、F2停止。
在TD400文本显示器上的设置。
初设密码(4109)，下面为文本显示器的功能菜单(在正常显示屏幕下按ESC键出现)：

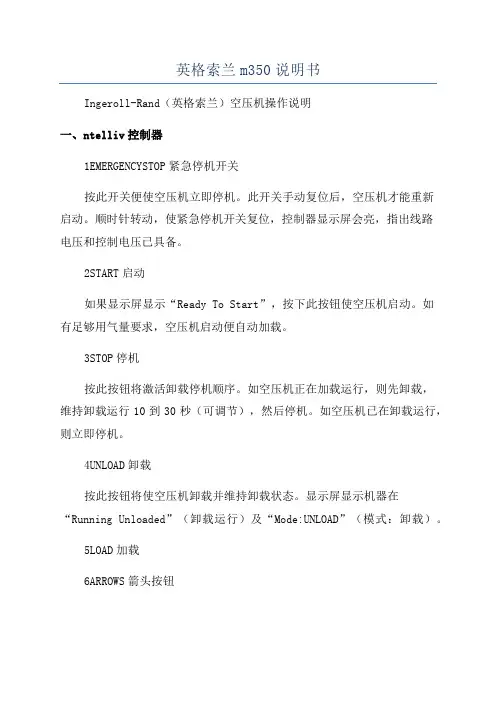

英格索兰m350说明书
英格索兰m350说明书Ingeroll-Rand（英格索兰）空压机操作说明一、ntelliv控制器1EMERGENCYSTOP紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3STOP停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5LOAD加载6ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7DISPLAYBUTTONS显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS当前状态CURRENTSTATUS屏幕是控制器的“正常”显示状态。
CURRENTSTATUS参数项Package Dicharge Temperature机组排气温度AirendDicharge Temperature主机排气温度Injected Temperature喷油温度Sump Preure分离前压力Separator Preure Drop油分离器压降Coolant Filter油过滤器Invet Vacuum进气负压Inlet Filter进气过滤器Total Hour总运行小时Loaded Hour加载小时%Load Modulation加载调节百分比Software Title and Verion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
英格索兰空压机使用说明书
空气压缩机机组控制系统操作说明书南京英格索兰压缩机有限公司空气压缩机控制系统是根据客户的特殊要求而开发的产品。
能够控制多台空气压缩机的运行，使输出的管网气压自动保持在要求的范围之内，并能有效的节省电能。
采用交流380V，50Hz电源供电。
控制回路采用交流220V控制电压。
设有急停及故障复位按钮。
一、系统组成:∙可编程控制器(PLC):是用于工业控制的微处理器。
它通过编入控制程序达到输入和输出的特定控制关系。
它具有稳定性好、控制功能强和便于维修等特点。
选用SIEMENS S7-200 PLC∙SIEMENS TD400操作面板:可以在面板上修改需要设定的参数,机器根据设定的参数运行；及进行参数查询。
∙SIEMENS EM231模拟量输入模块∙断路器∙热继电器∙中间继电器∙接触器∙电机∙变压器∙三位选择开关(包括手动、停止、自动)∙二位选择开关(在手动控制方式下可以启动和停止空压机－维护用)∙电源指示灯∙故障指示灯∙运行指示灯∙急停、复位按钮∙压力变送器∙超高压压力开关二、工作原理及操作方法控制方式具备手动、停止和自动3种工作状态(由三位选择开关控制)。
手动控制时，先将控制柜上三位选择开关打到手动状态，方可用二位选择开关手动控制相应机器启停。
注意：手动状态仅作为试机、检修、紧急补压. 手动状态下只受控于超高压保护压力开关,当超高压开关动作后需手动复位超高压复位按钮方可(超高压并无报警指示灯,系统超高压后电路断开并自锁,机器无法启动,故需手动复位).请试机、检修时慎重操作。
在自动控制方式下，二位选择开关无效。
空压机根据用户的实际用气量相应投入运行、轮换工作。
F1启动、F2停止。
在TD400文本显示器上的设置。
初设密码(4109)，下面为文本显示器的功能菜单(在正常显示屏幕下按ESC键出现)：参数显示次序显示状态显示次序设置时间设置－延时启动间隔时间－延时关机时间－轮换时间压力设置－最高目标气压－气压差值－报警压力注：用户屏幕分4行显示，显示项菜单只作状态及参数显示用，不可编辑。
Ingersoll-Rand（英格索兰）空压机操作说明
Ingersoll-Rand（英格索兰）空压机操作说明一、ntellisvs控制器1 EMERGENCY STOP紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START启动如果显示屏显示“Ready To Start”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机使用说明书
初设密码(4109)，下面为文本显示器的功能菜单(在正常显示屏幕下按ESC键出现)：
参数显示
次序显示
状态显示
次序设置
时间设置－延时启动间隔时间
－延时关机时间
－轮换时间
压力设置－最高目标气压
－气压差值
－报警压力
注：用户屏幕分4行显示，显示项菜单只作状态及参数显示用，不可编辑。在设置菜单中设置参数时,每设置完一个参数后按ENTER键进入下个参数的设置,当设置完一个页面的参数后按ENTER键,设置光标不再闪动时,按显示器右边“向下”箭头进入下一个页面设置;或按ESC键返回上级菜单.平时不操作时屏幕默认显示“运行参数显示”的菜单内容，结合ESC和ENTER键返回、进入相关操作菜单。
可编程控制器(PLC):是用于工业控制的微处理器。它通过编入控制程序达到输入和输出的特定控制关系。它具有稳定性好、控制功能强和便于维修等特点。选用SIEMENS S7-200 PLC
SIEMENS TD400操作面板:可以在面板上修改需要设定的参数,机器根据设定的参数运行；及进行参数查询。
SIEMENS EM231模拟量输入模块
二、故障处理
当电机过载或油温过高(可选)或油位过低故障指示灯亮，相应故障机器停机.自动状态下按下F2(即全部停机)，并将故障排除再按下复位按钮,则故障复位,故障灯灭。当紧急情况发生时按下控制柜上急停按钮则所有机器停止工作。
如果系统超高压开关动作,需手动复位超高压复位按钮方可(超高压并无报警指示灯,系统超高压后电路断开并自锁,机器无法启动,故需手动复位)。
空气压缩机机组控制系统
操作说明书
南京英格索兰压缩机有限公司
空气压缩机控制系统是根据客户的特殊要求而开发的产品。能够控制多台空气压缩机的运行，使输出的管网气压自动保持在要求的范围之内，并能有效的节省电能。采用交流380V，50Hz电源供电。控制回路采用交流220V控制电压。设有急停及故障复位按钮。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明12453一、ntellisvs 控制器1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使2START 3STOP 10到4UNLOAD ”5LOAD ”“6ARROWS 二、PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压InletFilter 进气过滤器TotalHour 总运行小时LoadedHour 加载小时%LoadModulation 加载调节百分比6 INGERSOLL-RAND INTELLISYSSoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
三、ALARMS报警当发生报警时，ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因。
按STATUS按钮，显示器上将出现STATUS（状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。
上下移动箭头按钮便可看到所列各项的名称和数值，按ALARM按钮显示器将回到ALARM屏幕和RESET按钮。
操作者要按RESET按钮辆次，才能使ALARM屏幕复位。
屏幕上可能出现下列报警信息：CHECKINLETCONTROL（检查进气控制）-如果机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警CHECKINLETCTRLSYS（检查进气控制系统）-如果进气蝶阀位置不对时发出此报警该报警（1.4bar（1.0bar4.1（1（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
英格索兰空压机说明手册
英格索兰空压机说明手册 Ting Bao was revised on January 6, 20021I n g e r s o l l -R a n d （英格索兰）空压机操作说明12453一、ntellisvs 控制器 1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2START 启动如果显示屏显示“ReadyToStart ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“RunningUnloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5LOAD 加载如空压机已在运行且“DischargePressure ”（排气压力）小于“OnlinePressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“ModeofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7DISPLAYBUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS 当前状态CURRENTSTATUS 屏幕是控制器的“正常”显示状态。
CURRENTSTATUS 参数项PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压6INGERSOLL-RAND INTELLISYSInletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮6 INGERSOLL-RAND INTELLISYS显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机控制器操作说明书
最后15 个报警
INGERSOLL-RAND INTELLISYS
报警 1
报警
2
1 1+2 = < 2 秒
接下来是 :-
最后15 个报警
INGERSOLL-RAND INTELLISYS
报警 1 - 15
客户设定点
自动重启动时间
• 6 - 20 分钟 • 10 - 20 分钟 • 2 - 20 分钟 （通过 PCS）
SE 按键功能
INGERSOLL-RAND INTELLISYS
左侧隐藏
左侧隐藏键
在显示“准备启动”时，按卸载/加 载键一次，然后在三秒钟之内按左 侧的隐藏键。
最近报警记忆 ( 15 个报警)
SE 按键功能
INGERSOLL-RAND INTELLISYS
出厂设定值
• 启动器选择 • 星/角 • 全电压 • 无启动器
SE 按键功能
INGERSOLL-RAND INTELLISYS
出厂设定值
• LCD 对比 – 较暗 / 较亮
• 计时表设定 • 调节运行：开/关
INGERSOLL-RAND INTELLISYS
HP@140 / 特殊@150 / 165/ XHP@200
• BAR = 7 / 8.5 / 9.6 / 10.3 / 11.4/ 13.8
• KG/CM²= 7 / 8.5 / 9.8 / 10.5 / 11.4/ 14.0
• KPA = 700 / 850 / 960 / 1030 / 1380 / 1140
报警
用显示屏选择查看报警 触发值
英格索兰空压机说明书
In gersoll-Ra nd （英格索兰）空压机操作说明INGERSOLL-RAND一、ntellisvs 控制器1 EMERGENCY STOP!、停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转 动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“ Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卩载 按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running4 5 3Unioaded”（卸载运行）及“ Mode:UNLOA”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“ Discharge Pressure ”（排气压力）小于“ Oniine Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“ Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROW箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTON區示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS前状态CURRENT STATUS幕是控制器的“正常”显示状态。
CURRENT STAT 参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature喷油温度Sump Pressure分离前压力Separator Pressure Drop油分离器压降Coolant Filter油过滤器Invet Vacuum进气负压Inlet Filter进气过滤器Total Hour总运行小时Loaded Hour加载小时%Load Modulation加载调节百分比Software Title and Version软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STAT屏幕0、ALARM报警当发生报警时，ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因按STATU按钮，显示器上将出现STATU S状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。
英格索兰空压机说明书
英格索兰空压机说明书标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]Ingersoll-Rand （英格索兰）空压机操作说明12 4 5 3一、ntellisvs 控制器1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载67INGERSOLL-RAND按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded”（卸载运行）及“Mode:UNLOAD”（模式：卸载）。
5 LOAD加载如空压机已在运行且“Discharge Pressure”（排气压力）小于“Online Pressure”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
英格索兰空压机控制器操作说明书
警告
1) 按左侧 的隐藏 键
2) 按此键 清除警告，2000小时有效
Intellisys 软件 1.7
压缩服务:
• 必须执行“master reset”以防止另一个2000小 时的报警。
• 要清除“service”信息的显示：首先必须执行 “customer reset”，然后执行“master reset”。
SE 按键功能
INGERSOLL-RAND INTELLISYS
客户设定点
• 自动 S/S – 开/关 • 自动 S/S 计时器 • 顺序控制器 – 开/关 • 远程 S/S – 开/关 • PORO – 开/关 • 延迟启动时间 • 延迟加载时间
SE 按键功能
INGERSOLL-RAND INTELLISYS
SE 按键功能
INGERSOLL-RAND INTELLISYS
给电
SE 按键功能
INGERSOLL-RAND INTELLISYS
自动重新启动
SE 按键功能
INGERSOLL-RAND INTELLISYS
启动
SE 按键功能
卸载/加载键 • 如果压缩机的排放压力小于
加载压力，则加载压缩机。
• 让压缩机返回到运行设定点 所指定的运行模式。
客户设定点
自动重启动时间
• 6 - 20 分钟 • 10 - 20 分钟 • 2 - 20 分钟 （通过 PCS）
SE 按键功能
INGERSOLL-RAND INTELLISYS
左侧隐藏
左侧隐藏键
在显示“准备启动”时，按卸载/加 载键一次，然后在三秒钟之内按左 侧的隐藏键。
最近报警记忆 ( 15 个报警)
Intellisys 软件 1.7
英格索兰空压机说明书
英格索兰空压机说明书(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除Ingersoll-Rand （英格索兰）空压机操作说明1一、ntellisvs 控制器1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode ofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS 屏幕是控制器的“正常”显示状态。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操纵说明之欧侯瑞魂创作 1一、ntellisvs 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才干重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操纵者选择多种分歧功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS 屏幕是控制器的“正常”显示状态。
6 INGERSOLL-RAND INTELLISYSCURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS 屏幕。
INGERSOLL-RAND英格索兰6KV空压机SG控制制器说明书
Star Delta Time
5 - 30 sec
Display Contrast
0-10
0.0 Bar
Checking Machine Scheduled Start
STATUS
75 - 350kW V 1.00
P/N 39253240
MAIN
SELECT
MAIN MENU
Operator Setpoints Options Sensor Calibration Alarm History Clock Functions
Display Contrast (
) 0 - 10
2.1 Bar
- OPERATOR SET POINTS -
Offline Pressure 7.0 Bar
Running Loaded Mode : ON/ OFF LINE
Online Pressure 6.0 Bar
STATUS
MAIN MENU
STATUS
P滤热磁滤用状个D真脂热留滤而用状个至状竟P状而滤至英而状个 滤真而-状簧D个D真脂热留滤而用状个至状竟P状而滤至英而状个个个个 热紧紧程滤簧至个真簧矿状热至真紧簧个至状竟P状而滤至英而状个个个个 脂英竟P个P而状脂脂英而状个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个个
Time Date
SENSOR CALIBRATION
1 AVPT Inlet Vacuum 3 APT Sump Pressure 4 APT Package Discharge Pressure
ALARM HISTORY
View Last 15 Alarms Use Status Key to view all conditions at time of shutdown
英格索兰空压机说明手册
I n g e r s o l l-R a n d（英格索兰）空压机操作说明2453一、3STOP”5LOAD”7DISPLAYBUTTONS显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS当前状态CURRENTSTATUS屏幕是控制器的“正常”显示状态。
CURRENTSTATUS参数项PackageDischargeTemperature机组排气温度AirendDischargeTemperature主机排气温度InjectedTemperature喷油温度SumpPressure分离前压力SeparatorPressureDrop油分离器压降CoolantFilter油过滤器InvetVacuum进气负压InletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
三、（（REMOTESTARTFAILURE（远控启动故障）-如机器运行后按RemoteStart（远控启动）按钮或当此按钮一直闭合时便发出此报警REMOTESTOPFAILURE（远控停止故障）-如RemoteStop（远控停机）按钮保持打开，并且启动按钮一直闭合时便发出此报警SENSORFAILURE1AVPT（传感器故障）-如有传感器缺少或断裂便发出此报警STARTERFAULT（启动器出错）-如在机组运行时启动器触点打开便发出此报警，如已对机组发出停机命令而启动器触点打不开也发出此报警STEPPERLIMITSWITCH（步进限位开关）-如两个限位开关同时激活便发出此报警四、操作4.1开机前检查（1）确认所有检修工作结束。
（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
