配电室设计要求
危险场所配电室设计标准
危险场所配电室设计标准
一、选址要求
危险场所配电室的选址应远离易燃易爆物，避免建在人流密集或高层建筑下。
应尽量选择地势较高、通风良好的地段，并确保配电室周围无积水。
二、布局要求
1.配电室应合理布局，设备布置应便于操作、巡视和检修。
2.电缆沟和电缆桥架应合理设计，避免电缆交叉和杂乱无章。
3.配电室的门窗应设置合理，确保通风良好，且便于观察和检修。
三、通风和排气设施
1.配电室应设置独立的通风系统，确保室内空气流通。
2.对于可能产生有害气体的设备，应设置排气设施，确保有害气体及时排出。
四、电气设备安全
1.配电室的电气设备应符合相关标准和规范，确保安全可靠。
2.电气设备应定期维护和检修，确保其正常运行。
3.配电室应设置可靠的接地系统，确保设备安全接地。
五、防雷和接地系统
1.配电室应设置防雷设施，避免雷击对设备造成损坏。
2.配电室的接地系统应符合相关标准和规范，确保设备安全接地。
六、消防设施
1.配电室应设置消防设施，如灭火器、烟雾报警器等。
2.消防设施应定期检查和维护，确保其正常工作。
七、电气保护措施
1.配电室应设置过流、过压、欠压等电气保护措施，确保设备安全运行。
2.电气保护措施应定期检查和维护，确保其正常工作。
八、标识和安全警示
1.配电室内电气设备应标识清晰，便于识别和管理。
2.危险场所配电室周围应设置明显的安全警示标识，提醒人员注意安全。
配电室设计要求
第五节配电盘（柜）和配变电室之欧侯瑞魂创作一对有关专业的要求1、可燃油油浸电力变压器室的耐火等级应为一级。
非燃(或难燃)介质的电力变压器室、电压为35kV、l0kV 配电装置室和电压为l0kV 电容器室的耐火等级不该低于二级。
电压为0.4kV 配电装置和电压为电容器室的耐火等级不该低于三级。
2、配变电所的门，应为防火门，并应符合以下要求：①配变电所位于高层主体建筑(或裙房)内，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门。
②配变电所位于建筑物的二层或更高层通向其他相邻房间的门，应为甲级防火门，通向走道的门应为乙级防火门。
③配变电所位于地下层时，通向相邻房间或走道的门应为甲级防火门。
④配变电所位于普通多层民用建筑内，通向相邻房间或走道的门应为丙级防火门，⑤配变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门。
⑥可燃性油浸变压器室通向配电装置室或变压器室之间的门应为甲级防火门。
⑦配变电所直接通向室外的门，应为丙级防火门。
3、配变电所的通风窗，应采取非燃烧资料。
4、配电装置室及变压器室门的宽度宜按最大不成装配部件宽度加高度宜按不成装配部件最大高度加。
5、设置在地下层、楼层的配变电所应向结构专业提出荷载要求，向建筑专业提出通道要求。
①高压配电室高压柜前留有巡检操纵通道，应大于。
柜后及两端应留有检修通道，应大于1m。
②低压配电室低压配电室的面积取决于低压开关柜数量，柜前应留有巡检通道，应大于，柜后维修通道，应大于1m。
6、电压为35kV、10kV配电室和电容器室，宜设不克不及开启的自然采光窗，窗户下沿距室外地面高度不宜小于。
临街的一面不宜开窗。
7、变压器室、配电装置室、电容器室的门应向外开，并应装锁。
装有电气设备的相邻房间之间有门时，此门应向较低电压方向开启。
8、配变电所各房间经常开启的门窗，不该直通相邻含有酸、碱、蒸汽、粉尘和噪声严重的建筑。
9、长度大于7m的配电装置室应设两个出口，并宜安插在配电室的两端。
配电室的规范要求
配电室的规范要求配电室是指供电系统中集中供电、接受电能分配、控制、保护及监测等功能的重要场所。
配电室关系到电气安全和保障电能正常传输，要求配电室具备规范的设计、建造和运营管理，满足电力工程标准和安全生产要求，确保电气设备运行的安全性、可靠性和稳定性。
一、设计要求1. 配电室的位置和建筑配电室应建在离电源、负荷近的地方，方便供电和管理。
如果需要计算机隔离，还需要进行地下隧道连接。
建筑中的房间应根据实际需要分区，保证空间布局合理，确保环境良好，避免高温、潮湿等问题。
2. 建筑和电气设备选材建筑和电气设备要选择耐高温、耐腐蚀、不可燃、不透磁等合适材料，保证其性能稳定，操作安全。
建筑要有防火、声音隔离、排气、排水系统等设施。
3. 配电室接地建筑接地是防止人身触电以及保护电气设备的关键措施。
配电室接地应满足防雷、防静电等防护要求。
接地要按照国家电气规范或设计要求，借助专业工具检测，确保接地电阻符合标准。
4. 建筑物泄漏电流保护配电室内部的电器设备如果积累过多的泄漏电流，就容易造成接地电阻升高，甚至导致人身触电等危险情况。
因此，设计时应该考虑到配电室的电器设备参数、数量和电气负荷等，然后选择适合的泄漏电流保护开关等设备，保障使用的可靠性。
二、施工要求1. 作业场地清洁平整施工现场应严格管理，干净整洁，清理掉累积的灰尘、垃圾等物品，保持通道畅通，避免工作时跌倒的危险。
2. 作业人员着装俗话说常言道：工具不如工人重要。
工作人员在进入施工现场前要穿上防静电服、绝缘鞋、安全帽、防护手套等手段。
在施工完成后要进行绝缘性和泄漏电流的检查和测试。
3. 施工人员技术水平要求施工人员要有扎实的电气技术知识和实践经验，熟悉现场的电气设备和线路。
在操作时应注意安全，保持专业技能要求，确保按照坚定的技术法规施工。
三、运维要求1. 现场排查配电室电气要求进行定期维护和排障，保障设备正常运行。
电气设备需要经常巡视，发现隐患及时处理，不能干扰供电运行。
配电室设计规范和要求
配电室设计规范和要求配电室是电力系统中的一个关键部分，它负责接收、配送和控制电能。
为确保人身安全和电力系统的正常运行，配电室应按照相关的设计规范和要求进行设计。
首先，配电室的设计应符合国家电力行业的相关规范和标准，如《建筑电气设计规范》、《电站设计规范》等。
这些规范主要涵盖了以下要求：1. 安全性要求：配电室的设计应满足安全防护的基本要求，包括电气安全、防火安全和防爆安全。
例如，配电室内的设备应采用防火、防爆材料，配电室应设计有足够的防火墙和防火门。
2. 进出通道要求：配电室应设计合理的进出通道，以确保人员和设备顺利进出并进行必要的维护和检修。
进出通道的宽度要满足消防通道的要求，并应设置安全防护设施，如防火门和防火墙。
3. 绝缘与接地：配电室内的电气设备和线路应有良好的绝缘和接地保护。
设备和线路应采用符合国家标准的绝缘材料，并设有必要的接地装置，以确保人身安全和电力系统的稳定运行。
4. 通风与温度控制：配电室内应有良好的通风装置和温度控制设备，以确保设备的正常运行。
通风装置应满足国家相关标准的要求，温度控制设备应能够及时调节室内温度，避免设备过热。
5. 电缆间距要求：配电室内电缆的敷设应符合安全要求，电缆之间的间距应满足国家相关标准的要求，以避免电缆之间的相互干扰和发生短路等事故。
6. 照明要求：配电室内应有良好的照明设施，以确保人员在操作时有足够的光线。
照明设施应满足国家相关标准的要求，并应采用防爆型照明设备。
除了以上的基本要求，配电室的设计还应根据具体情况考虑以下几个方面：1. 功能布局：根据配电设备的种类和数量，合理规划配电室内的设备布局，以便于设备的运行和维护。
例如，配电室应设有清晰的标示和标识，方便人员辨认设备和线路。
2. 设备选择：根据实际需求选择合适的配电设备和线缆，严格按照标准进行采购和安装。
设备和线缆的质量应达到国家相关标准的要求，并应有完整的产品证明文件。
3. 避雷与接地：根据配电室周围的环境和避雷要求，合理设计和安装避雷装置和接地系统，以保护配电室和电力设备免受直接或间接雷击侵害。

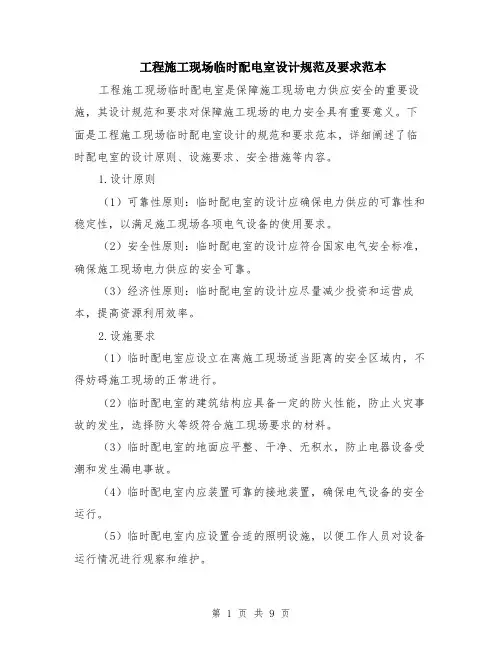

工程施工现场临时配电室设计规范及要求范本（四篇）
工程施工现场临时配电室设计规范及要求范本工程施工现场临时配电室是保障施工现场电力供应安全的重要设施，其设计规范和要求对保障施工现场的电力安全具有重要意义。
下面是工程施工现场临时配电室设计的规范和要求范本，详细阐述了临时配电室的设计原则、设施要求、安全措施等内容。
1.设计原则（1）可靠性原则：临时配电室的设计应确保电力供应的可靠性和稳定性，以满足施工现场各项电气设备的使用要求。
（2）安全性原则：临时配电室的设计应符合国家电气安全标准，确保施工现场电力供应的安全可靠。
（3）经济性原则：临时配电室的设计应尽量减少投资和运营成本，提高资源利用效率。
2.设施要求（1）临时配电室应设立在离施工现场适当距离的安全区域内，不得妨碍施工现场的正常进行。
（2）临时配电室的建筑结构应具备一定的防火性能，防止火灾事故的发生，选择防火等级符合施工现场要求的材料。
（3）临时配电室的地面应平整、干净、无积水，防止电器设备受潮和发生漏电事故。
（4）临时配电室内应装置可靠的接地装置，确保电气设备的安全运行。
（5）临时配电室内应设置合适的照明设施，以便工作人员对设备运行情况进行观察和维护。
（6）临时配电室内应按照施工现场的需要配备适当容量的电缆线路、电力仪表、电力开关等设备，满足施工现场的电力供应需求。
（7）临时配电室内的电器设备应由合格的电工按照规范进行安装和维护，确保设备的正常运行和安全使用。
3.安全措施（1）临时配电室内的电气设备应定期进行巡视和检查，发现问题及时进行处理。
（2）临时配电室内应设计合理的通风设施，防止设备过热而引发火灾事故。
（3）临时配电室内的电缆线路应进行固定，并设有防护罩，以防止混凝土、机械设备等外界因素对电缆的损坏。
（4）临时配电室内的电器设备应设置漏电保护器、短路保护器等安全装置，及时切断电源，防止电气事故的发生。
（5）临时配电室内的电器设备应设有明显的警示标识，以方便人员识别和紧急处理事故。
以上是工程施工现场临时配电室设计规范及要求的范本，具体的设计和实施应根据实际施工现场情况进行调整和改进。

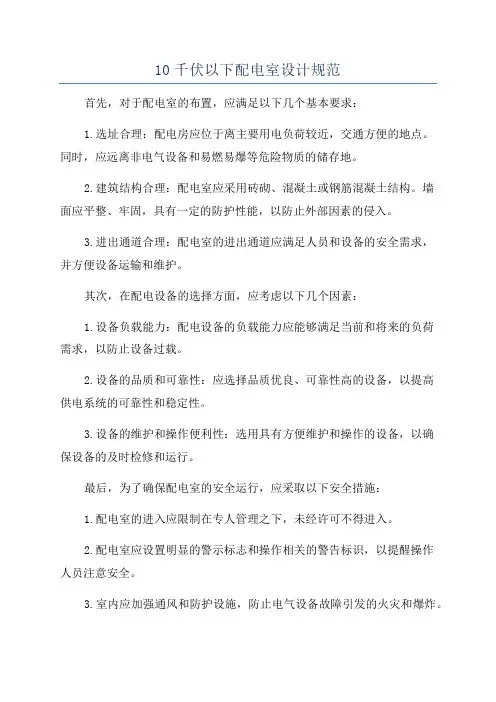

10千伏以下配电室设计规范
10千伏以下配电室设计规范
首先，对于配电室的布置，应满足以下几个基本要求：
1.选址合理：配电房应位于离主要用电负荷较近，交通方便的地点。
同时，应远离非电气设备和易燃易爆等危险物质的储存地。
2.建筑结构合理：配电室应采用砖砌、混凝土或钢筋混凝土结构。
墙
面应平整、牢固，具有一定的防护性能，以防止外部因素的侵入。
3.进出通道合理：配电室的进出通道应满足人员和设备的安全需求，
并方便设备运输和维护。
其次，在配电设备的选择方面，应考虑以下几个因素：
1.设备负载能力：配电设备的负载能力应能够满足当前和将来的负荷
需求，以防止设备过载。
2.设备的品质和可靠性：应选择品质优良、可靠性高的设备，以提高
供电系统的可靠性和稳定性。
3.设备的维护和操作便利性：选用具有方便维护和操作的设备，以确
保设备的及时检修和运行。
最后，为了确保配电室的安全运行，应采取以下安全措施：
1.配电室的进入应限制在专人管理之下，未经许可不得进入。
2.配电室应设置明显的警示标志和操作相关的警告标识，以提醒操作
人员注意安全。
3.室内应加强通风和防护设施，防止电气设备故障引发的火灾和爆炸。
4.配电设备及电气线路应按照国家标准进行定期巡视和检修，保证设
备的正常运行和安全可靠。
总之，10千伏以下配电室设计规范涉及到配电室的布置、设备选择
和安全措施等方面，设计人员应根据实际情况和相关规范要求进行科学合
理的设计，以确保配电室的安全运行和供电系统的稳定供电。
同时，配电
室的设计还需结合当地的法律法规和技术要求，确保符合国家的安全标准。
配电室标准化建设要求
配电室标准化建设要求1. 引言本文档旨在规范和指导配电室标准化建设，确保安全、高效、可持续的电力供应。
配电室是电力系统的关键组成部分，对电能传输起着重要的作用。
因此，建设符合标准的配电室具有重要的意义。
2. 设计要求为确保配电室的安全和可靠性，设计过程中应遵循以下要求：- 考虑电力负荷需求，合理确定配电设备的数量和容量。
- 采用可靠的电线电缆，确保电力传输的稳定性。
- 设置合理的通风系统，防止配电室过热。
- 采用防火材料和合适的灭火设备，降低火灾风险。
- 考虑地震和其他自然灾害因素，确保配电室在灾害发生时能保持运行。
3. 施工要求配电室的施工需符合以下要求：- 施工过程中，必须遵循国家相关的法律法规和标准。
- 施工人员应具备相关的资质和经验，确保施工质量。
- 施工前应制定详细的施工方案，并经相关部门审批。
- 施工期间应定期检查施工质量，并进行必要的测试和调试。
4. 运行与维护要求为确保配电室持续稳定运行，应满足以下要求：- 配电室内设备应进行定期检查和维护，确保其正常运行。
- 定期对配电室的电力系统进行巡检，检测潜在问题，并及时修复。
- 配电室内应设立明确的安全操作规程，操作人员必须严格遵守。
- 维护记录和故障处理记录应及时和准确地记录。
5. 安全管理要求为确保配电室的安全管理，应满足以下要求：- 配电室应制定详细的安全管理制度，确保装备的安全、可靠运行。
- 进入配电室的人员必须佩戴个人防护用品，并遵守相关的安全操作规程。
- 定期组织安全培训和演练，提高操作人员的安全意识和应急能力。
- 配电室应配备监控设备，及时发现并报告异常情况。
6. 结论本文档给出了配电室标准化建设的要求，从设计、施工、运行与维护以及安全管理等方面进行了规范和指导。
通过按照这些要求进行建设，可以确保配电室的安全、高效运行，并为电力供应提供可靠保障。
高压配电室的设计要求及规范
高压配电室的设计要求及规范一、设计要求1.安全可靠：高压配电室的设计必须符合国家电力行业的相关标准，确保其在正常运行和突发情况下的安全可靠性。
2.合理布局：高压配电室的布局应科学合理，设备之间的距离应满足安全操作和维护要求，设备之间的通道宽度应符合工作人员的进出要求。
3.保护措施：高压配电室应设有完备的保护措施，如火灾报警系统、漏电保护装置、过负荷保护装置等，以确保人员和设备的安全。
4.环境适应：高压配电室的设计应适应当地的环境条件，如气候、潮湿度等，保证设备的正常运行。
5.便捷操作：高压配电室内的设备应设置合理、布局合理，方便操作和维护人员进行操作和维护。
6.灵活性：高压配电室的设计应具备一定的灵活性，以适应未来的供电系统扩容和改造需求。
二、设计规范1.电气安全规范：高压配电室的设计要按照《电气安全规范》进行，确保设备的安全使用和维护。
2.电源接地：高压配电室的电源接地需满足国家电力行业的相关规范，确保设备与地之间的电位差在安全范围内。
3.设备安装规范：高压配电室内的设备安装要按照相关规范进行，确保设备的密封性和可靠性。
4.通风规范：高压配电室内的通风设备及通风口要按照国家电力行业规范进行设计和安装，保证配电室内的空气流通和散热效果。
5.防火规范：高压配电室的材料、设备及布线要符合相应的防火规范，防止发生火灾，保障人员和设备的安全。
6.操作空间规范：高压配电室内的操作空间、工作通道要满足相关规范要求，保证操作人员的安全和便捷。
7.照明规范：高压配电室内的照明设施要满足相关规范，以提供充足、适宜的照明条件。
8.抗震规范：高压配电室的设计要符合抗震要求，确保地震时设备的安全。
综上所述，高压配电室的设计要求及规范包括安全可靠、合理布局、保护措施、环境适应、便捷操作、灵活性等方面。
设计人员应按照相关规范进行设计，确保高压配电室的正常运行和安全可靠性。
配电室设计规范和要求
配电室设计规范和要求配电室是用于配送和控制电能的重要设施，其设计规范和要求对于电力系统的稳定运行和电力设备的安全使用至关重要。
下面是配电室设计规范和要求的相关内容：1. 配电室的位置选择配电室应位于干燥、通风良好的地方，远离易燃易爆物质，避免受到机械振动和腐蚀性气体的影响。
同时，还需要考虑容易维修和管理的因素。
2. 配电室的建筑要求配电室的建筑物应具备良好的防火性能和隔热性能，能够有效地保护电力设备和人员的安全。
建筑物的结构应稳固牢固，能够抵御自然灾害和人为破坏。
3. 配电室的通道和通道宽度为了方便设备的安装、运维和安全使用，配电室内应设置宽敞的通道。
通道的宽度应符合国家相关标准，以确保人员和设备的顺利通行。
4. 配电室的地面处理配电室的地面应采用防滑、防静电和防腐蚀的材料进行处理，以防止人员滑倒和静电引起的危险。
地面应保持干燥清洁，方便清理和疏散。
5. 配电设备的安装规范配电室内的设备应按照国家相关标准和规范进行安装，包括电缆、开关设备、继电器、接地装置等。
设备的安装位置和距离应符合安全距离的要求，以保证设备正常运行和人员的安全。
6. 配电系统的接地要求配电室的配电系统应进行良好的接地，以确保设备和人员的安全。
接地电阻应符合国家相关标准，接地线路应合理布置，不宜交叉和混杂，避免产生不良影响。
7. 配电室的灭火设备和逃生通道为了应对突发情况，配电室内应设置灭火设备，如灭火器、消防栓等。
同时，还应规划合理的逃生通道，确保人员在紧急情况下能够安全疏散。
8. 配电室的温度和湿度控制配电室的温度和湿度应控制在适宜的范围内，以保证设备的正常运行和延长设备的使用寿命。
可采用空调、通风设备等进行调节。
9. 配电室的标识和警示标志配电室内应设置清晰明确的标识和警示标志，如设备名称、电压、电流等，以便维修和救援人员快速判断和操作。
同时，还应设置安全警告标志，防止非相关人员闯入。
10. 配电室的维护和安全管理配电室的设备应定期进行检查、维护和保养，确保设备的可靠性和安全性。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求在工程施工现场，临时配电室的设计规范和要求包括以下几个方面：
1. 安全性要求：临时配电室必须符合国家建筑电气安全规范以及相关标准，确保电气设备和配电系统的安全运行。
2. 建筑规划：临时配电室的建筑规划应符合当地建筑规范和消防要求，确保配电室的结构稳固和防火安全。
3. 空间规划：临时配电室的内部空间应根据实际需求进行规划，确保电气设备的布置合理、通风良好，方便操作和检修。
4. 电源接入：临时配电室的电源接入应考虑电源容量和稳定性，确保供电可靠，并符合国家电力公司的规定。
5. 线路设计：临时配电室内的线路设计应合理布置，确保电力负荷平衡和电气设备运行正常。
6. 保护措施：临时配电室应配备过载保护、漏电保护等设备，确保电气设备和人员的安全。
7. 接地设计：临时配电室的接地设计应符合国家标准，确保电气设备的地电位和人身安全。
8. 维护保养：临时配电室应定期进行维护保养，确保设备的正常运行和安全性。
9. 变台设计：临时配电室应考虑未来可能需要扩容的情况，预留足够的空间和设备安装位置。
以上是临时配电室设计的一般规范和要求，具体还需根据具体工程的需要进行调整和补充。
在设计过程中，应咨询相关专业人士，并按照相关标准和法规进行设计和施工。
配电房设计规范要求
低压配电室设计规范要求一、民用建筑物内配变电所，应符合下列要求：1 配变电所位置的选择，应符合下列要求：1)宜接近用电负荷中心；2)应方便进出线；3)应方便设备吊装运输；4)不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；装有可燃油电气设备的变配电室，不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁；5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
2 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位，并应设直接对外的安全出口，变压器室的门应为甲级防火门；外墙开口部位上方，应设置宽度不小于1m不燃烧体的防火挑檐；3 可燃油油浸电力变压器室的耐火等级应为一级，高压配电室的耐火等级不应低于二级，低压配电室的耐火等级不应低于三级，屋顶承重构件的耐火等级不应低于二级；4 不带可燃油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内；5 高压配电室宜设不能开启的距室外地坪不低于1．80m的自然采光窗，低压配电室可设能开启的不临街的自然采光窗；6 长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口；7 变压器室、配电室的进出口门应向外开启；8 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施；9 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施；10 变配电室不应有与其无关的管道和线路通过；11 变配电室、控制室、楼层配电室宜做等电位联结；12 变配电室重地应设与外界联络的通信接口、宜设出入口控制。
二、配变电所防火门的级别应符合下列要求：1 设在高层建筑内的配变电所，应采用耐火极限不低于2h的隔墙、耐火极限不低于1．50h的楼板和甲级防火门与其他部位隔开；2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门；3 配变电所内部相通的门，宜为丙级的防火门；4 配变电所直接通向室外的门，应为丙级防火门。
高压配电室的设计要求及规范
高压配电室的设计要求及规范设计规范和建筑要求：1、高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
2、变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
3、配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
4、变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
5、长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
6、控制墙体的裂缝，配电室外墙本身存在大量的窗洞、门洞、脚手架洞、预留管线洞、窗楞洞等薄弱部位，外墙防渗特别注意这些薄弱点。
7、加强墙面排水，常见的做法是对外墙面采取憎水处理措施。
例如采用有机硅乳液对外墙面进行处理，使外墙不能被水湿润，以防止由于毛细作用引起的渗漏。
扩展资料：安全规程：1、值班电工必须具备必要的电工知识，熟悉安全操作规程，熟悉供电系统和配电室各种设备的性能和操作方法。
并具备在异常情况下采取措施的能力。
2、值班电工要有高度的工作责任心，严格执行值班巡视制度，倒闸操作制度工作票制度、安全用具及消防设备管理制度和出入制度等各项制度规定。
3、允许单独巡视高压设备及担任监护人的人员，应经动力部门领导批准。
4、不论高压设备带电与否，值班人员不得单人移开或越过遮栏直行工作。
若有必移制栏时，必须有监护人在场，并符合设备不停电时的安全距离。
5．雷雨天气需要巡视室外高压设备时，应穿绝缘鞋，并不得靠近避雷器与避雷针。
6．巡视配电装置，进出高压室，必须随手将门锁好。
参考资料：百度百科--配电室。
配电室设计要求
配电室设计要求1、门宽2.0米，高2.7米，窗宽1.5米，离地高不低于1.8米，门窗上口平齐，塑钢窗，一玻一纱。
2、室内地坪及电缆沟盖板采用砼面形式。
3、配电室门采用向外开启。
4、室内外高差为0.3米,墙体240毫米。
5、配电室内安装照明配电箱，插座及壁灯，双管应急日光灯固定在现浇顶上。
6、变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
7、配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
8、高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于1.80m。
临街的一面不宜开窗。
9、变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃。
10、有人值班的配变电所，宜设有上、下水设施。
11、配电室内通道应畅通无阻，不得设门槛。
12、高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。
13、低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。
屋顶承重构件应为二级。
14、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。
15、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
16、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
17、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸0.3 m。
18、配变电所各房间地面宜采用高标号水泥抹面压光或水磨石地面，有通风要求的变压器室和电容器室，应采用抬高地坪的方案，变压器室的地面应设有坡向中间通风洞2%的坡度。
19、配电间的门应向外开，不宜低于乙级的防火门标准。
配电间的墙壁应是耐火极限不低于1h的非燃烧体。
20、室内电缆沟的盖板应与室内地坪向平，在容易积水积灰处，宜用水泥沙浆或沥青将盖板抹死。
配电室的规范要求
.
1、其砌筑规格：高度一般不得低于2.5M，长宽随使用电器设备来设计。
2、其主配电柜与配电房门宜设置在配电房的正中间，配电柜底座应设置在高度不得低于0.3M的沟槽，且柜台后应留宽度1M左右的过道空间以供维修。
3、配电房应紧靠变压器侧，通风良好，设置百叶门、窗；并采取防雨雪、防火、放小动物的措施，宜设置纱门、窗。
4、配电房应设立明显的安全标志、警示标志。
5、配电房内应上墙配电房管理制度、定期维修记录、电工日常维修保养记录等。
6、配电柜操作时应在其站脚处设置绝缘板或绝缘橡胶垫及应急照明措施等。
7、消防设置，其耐火等级不得低于3级，并配有符合要求的消防器材如：砂池、消防铲、桶，灭火器等。
在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火。
配电房室外应设立排水沟，周围不得有积水。
8、成列的配电屏和控制屏应设置短路、过载、漏电保护装置，各配电线路应做编号，注明用途标志，配电盘两端应与重复接地及保护零线做电气连接。
配电盘或配电线路维修时，应悬挂“有人维修，禁止合闸”标志牌。
9、当施工现场设置自备发电机组时，其电源开关与外电网电源开关之间，应装设防止同时合闸的机械联锁装置，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4欧姆。
精选文档。
工程施工现场临时配电室设计规范及要求范本
工程施工现场临时配电室设计规范及要求范本工程施工现场临时配电房是为了满足施工现场的电力需求而设置的，它承担着分配、保护和控制电能的任务。
为了确保施工现场的安全和正常运行，临时配电房的设计和使用必须符合相关的规范和要求。
本文将介绍一份临时配电房设计规范及要求的范本，供参考。
一、临时配电房设计的基本原则和要求1. 安全原则：临时配电房的设计必须以安全为首要考虑，确保电气设备和系统的可靠性、稳定性和安全性。
2. 合理性原则：临时配电房的设计要合理布局，设备摆放准确有序，便于操作和维护。
3. 易用性原则：临时配电房的设计要方便使用，操作简单明了，便于随时检修和维护。
4. 经济性原则：临时配电房的设计要尽量合理利用资源，节约能源，降低成本。
二、临时配电房的主要构成1. 主变电所：主变电所是临时配电房的核心设备，它负责将市电输入，转换为适合施工现场使用的电能。
主变电所的设计要满足功率需求，并具备过载、短路和漏电等保护功能。
2. 低压配电系统：低压配电系统是将主变电所提供的电能进行分配和输送的系统，包括配电盘、开关柜、断路器等。
低压配电系统的设计要满足施工现场的电力需求，并具备过载和短路保护功能。
3. 照明系统：照明系统是为了提供施工现场的照明需求而设置的，包括室内照明和室外照明。
照明系统的设计要满足照明需求，并具备防水、防尘和防爆等功能。
4. 接地系统：接地系统是为了保证临时配电房和设备的安全运行而设置的，包括接地网、接地线和接地引线等。
接地系统的设计要满足接地要求，并具备良好的接地电阻。
三、临时配电房的设计规范1. 建筑设计规范：临时配电房的建筑设计要符合国家和地方的相关建筑规范，确保建筑物的结构安全和坚固。
2. 照明设计规范：临时配电房的照明设计要符合国家和地方的相关照明规范，确保照明系统的亮度、均匀度和色彩。
3. 接地设计规范：临时配电房的接地设计要符合国家和地方的相关接地规范，确保接地系统的接地电阻和接地电势。
地下室配电室设计要求
地下室配电室设计要求1. 引言哎呀，提到地下室配电室，大家是不是都有点懵？没关系，今天我们就来聊聊这个“电力小王国”的设计要求，让你轻松搞懂，绝对不掉链子！毕竟，地下室的配电室可不是随便弄弄就行的，它可是大楼正常运转的心脏，关系到整个建筑的“生命线”呢。
2. 地下室配电室的重要性2.1 安全第一首先，咱们得明白，安全永远是第一位的。
地下室配电室一般都是位于楼房的底层，电缆、配电箱等设备都集中在这里。
如果设计不当，哎呀，出个小差错，后果可就严重了。
因此，在设计时一定要考虑到防火、防水、防潮等各种安全措施。
就像打麻将，牌不好不要紧，安全第一嘛！2.2 功能齐全接着，咱们来说说功能。
配电室可不是个摆设，它的设计得合理，才能确保电力的正常分配和使用。
各种设备都得按照一定的标准摆放，做到一目了然，方便维修和检查。
想象一下，如果电线乱成一团，维修工一来，肯定得抓头发。
所以，功能齐全，布局合理，这可不是小事儿！3. 设计要求3.1 空间布局那么，具体该怎么设计呢？首先，空间布局很关键。
配电室的面积得宽敞，最好能让两个人并肩而过。
要是连这点空间都没有，那可真是让人心塞啊。
设备之间的距离也不能太近，万一有设备发热或者发生故障，得有地方跑啊！就像我说的，空间就像气氛，宽松自然好。
3.2 通风与照明其次，通风和照明也是非常重要的。
配电室里的设备一旦运转起来，热量可是杠杠的。
如果没有良好的通风，设备可就要“发脾气”了。
因此，设计时要考虑安装通风设备，比如排风扇、通风管道等，确保空气流通。
照明方面也不能马虎，毕竟，黑乎乎的地方就算有再先进的设备，也容易出错。
灯光要明亮，让人一眼就能看到每个角落。
3.3 防火措施当然，咱们得聊聊防火。
配电室里的电线电缆可都是易燃的材料，防火措施一定得到位。
设计时要考虑使用耐火材料，安装灭火器、火灾报警器等设备，确保万一有火情，可以第一时间处理。
正所谓“未雨绸缪”，咱们可不能掉以轻心。
4. 其他考虑事项4.1 设备选择说到设备选择，那可是个技术活。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求工程施工现场临时配电室是施工现场电气设备的供电中心，是保证施工工地安全、高效运行的重要组成部分。
其设计规范和要求可从以下几个方面进行考虑。
一、临时配电室的位置选择和布置1. 位置选择：临时配电室应选在工程现场交通方便、通风良好的地方，尽量远离易燃、易爆物品和危险区域，避免噪音、尘埃、振动对临近施工区域的影响。
2. 布置：临时配电室内应设置合理的电气设备布置，保证安全通道，设备之间的距离应符合消防要求，便于操作和维修。
二、临时配电室的建筑设计和结构要求1. 建筑设计：临时配电室的建筑结构应牢固可靠，采用耐火材料，具有良好的防火性能。
墙、顶、门窗等部位应具有防水、防腐、防尘等功能。
2. 空间要求：临时配电室的空间要求应充分考虑设备的尺寸和安全间距。
设备之间留有适当的通道空间，方便操作和日常维护。
三、临时配电室的电气设备和照明设备1. 电源：临时配电室应有可靠的电源供应线路，能满足现场电气设备的用电需求。
电源线路应按国家规定进行布线，设置漏电保护器和短路保护器。
2. 配电箱：临时配电室内的配电箱应符合国家标准，有足够的容量和数量，能满足电气设备的用电需求。
每个配电箱应有对应的电源线路和开关控制装置。
3. 照明设备：临时配电室内应设置足够明亮的照明设备，以便操作和维护人员能清晰地看到设备和操作区域。
四、临时配电室的通风和防护设施1. 通风设备：临时配电室内应设置合适的通风设备，保证室内空气流通，排除电气设备散热和有害气体，确保室内空气质量。
2. 防护设施：临时配电室内应设置合适的防护设施，如防触电装置、防护栏杆等，以确保操作人员的安全。
五、临时配电室的消防设备和安全措施1. 火灾报警系统：临时配电室应设置火灾报警系统，能快速发现、报警和处理火灾风险。
2. 灭火设备：临时配电室应设置合适的灭火设备，如灭火器、灭火器箱等，以应对突发火灾风险。
3. 安全措施：临时配电室内应设置合适的安全标识、警示标识，以提醒人员注意电气设备的危险性，提供必要的安全防护装备和培训。
设计规范对配电房的要求
设计规范对配电房的要求篇一：配电房基本规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第条变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
第条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地（楼）面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
对有关专业的要求可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
有下列情况之一时，变压器室的门应为防火门：（1）变压器室附近有易燃物品堆积的场所。
（2）变压器室下面有地下室。
（3）变压器室位于民用主体建筑物内。
配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。
当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。
吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。
高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于。
临街的一面不宜开窗。
配电房设计规范要求
配电房设计规范要求
一、设计规范的重要性
配电房作为承载电力设备和供电系统的重要场所，其设计规范对于保障供电安全、提高供电效率至关重要。
设计规范的遵循不仅能够确保配电房设施的正常运行，还能够有效避免电力事故发生，最大限度地保护人员和设备的安全。
二、配电房位置选择
1. 配电房应位于建筑的非人员活动区域，远离易燃易爆和腐蚀性物质的存储区域。
2. 配电房周围应保持空旷，便于消防车辆和救援人员的进出，同时要确保通风良好，避免局部空气积聚引发安全隐患。
3. 配电房入口处应设置明显的标识，便于人员快速找到。
三、配电房建筑结构
1. 配电房的建筑结构应具有承重能力，能够抵御自然灾害等外部影响。
2. 配电房墙体应采用防火建筑材料，并配备适当的消防设施，保障火灾发生时的安全疏散和扑救。
四、配电房电气设备
1. 配电房应根据负荷情况选择合适的变压器、开关柜等电气设备，
确保供电系统稳定可靠。
2. 设备的安装位置应符合电气设备安装规范，便于设备运行、维护
和检修。
五、配电房维护管理
1. 配电房应建立健全的维护管理制度，对设备进行定期检查和保养，确保其长期有效运行。
2. 配电房工作人员应定期接受相关安全培训，提高应急处置和防范
意识。
六、结论
配电房设计规范要求不仅是一项技术要求，更是对人员和设备安全
的一种保障。
只有严格遵循设计规范，才能够确保配电房的正常运行，有效预防各类安全事故的发生。
希望各相关单位在配电房设计时能够
严格执行规范，为电力系统的安全运行保驾护航。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电室设计要求
1、门宽2.0米，高2.7米，窗宽1.5米，离地高不低于1.8米，门窗上口平齐，塑钢窗，一玻一纱。
2、室内地坪及电缆沟盖板采用砼面形式。
3、配电室门采用向外开启。
4、室内外高差为0.3米,墙体240毫米。
5、配电室内安装照明配电箱，插座及壁灯，双管应急日光灯固定在现浇顶上。
6、变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
7、配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
8、高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于1.80m。
临街的一面不宜开窗。
9、变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃。
10、有人值班的配变电所，宜设有上、下水设施。
11、配电室内通道应畅通无阻，不得设门槛。
12、高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。
13、低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。
屋顶承重构件应为二级。
14、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。
15、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
16、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
17、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸0.3 m。
18、配变电所各房间地面宜采用高标号水泥抹面压光或水磨石地面，有通风要求的变压器室和电容器室，应采用抬高地坪的方案，变压器室的地面应设有坡向中间通风洞2%的坡度。
19、配电间的门应向外开，不宜低于乙级的防火门标准。
配电间的墙壁应是耐火极限不低于1h的非燃烧体。
20、室内电缆沟的盖板应与室内地坪向平，在容易积水积灰处，宜用水泥沙浆或沥青将盖板抹死。
21、电缆沟应采取防水措施。
底部还应做不小于0.5%的的纵向排水坡度，并设集水坑（井），积水的排出，有条件可直接排入小区下水道，如无此条件的，则经集水井用泵排出。
22、电缆在多层支架上敷设是，高压电缆位于最底层，低压电缆位于最上层。
23、电缆在沟内敷设时，支架的长度不宜大于350mm。
24、详见10kV及以下变电所设计规范GB50053－94.。
