梅尔旋转接头操作说明书DP 系列B-DP_zh -Version 0 – 17.07.20131. 安全目的梅尔旋转接头是一种专门用于连接压力管道和旋转压力系统的装置。
例如旋转压力系统是通过旋转接头向辊筒内部输送水或蒸汽。
该DP 系列旋转接头主要用于水。
DP...-800系列适用于载热油。
若是其他液体，请与厂家联系。
关于适用介质及其质量和性能，详情请参见“应用参数和备件”。
旋转接头应用中，不得超过手册中“应用参数和备件”规定数值。
切勿修改旋转接头，因为这可能会造成危害。
请务必按照操作手册中的说明来安装、操作和维护旋转接头。
对于一切未遵守操作说明而造成的损坏，我司概不负责。
这些操作说明中并不包含全部有关旋转接头安全操作的重要信息。
液压接头连接形式及特点
液压接头连接形式及特点当谈及液压系统中的接头，这是连接硬管、软管以及其他液压元件的重要组成部分。
它们不仅负责连接不同的管道和元件，还必须保证高效的流体传输、稳定的压力控制和可靠的密封性能。
为了满足各种应用需求，液压接头可以根据多种标准进行分类，包括连接方式、结构形式、用途和材料等方面。
1. 连接方式分类：液压接头的分类可从连接方式的角度出发，主要分为螺纹连接、法兰连接、套管连接等几类。
螺纹连接：螺纹接头采用螺纹连接方式，广泛用于低至中等压力的液压系统。
螺纹接头有内螺纹和外螺纹两种类型。
内螺纹接头常用于连接液压元件，外螺纹接头常用于连接硬管。
NPT、BSP、Metric等是常见的螺纹标准。
法兰连接：法兰接头适用于高压和大流量的液压系统。
它通过法兰连接管路、阀门、泵等元件，以确保连接的牢固和密封。
ISO 6162和SAE J518是常见的法兰标准。
套管连接：套管接头主要用于连接软管，它提供了连接弹性和曲率的能力，适用于那些需要高度可替换性和运动自由度的应用，如挖掘机和装载机。
2. 结构形式分类：液压接头的结构形式可以根据内部结构和设计来进行分类。
插入式接头：插入式接头是将硬管插入接头内部，然后通过螺纹或压紧进行连接。
这种接头适用于中低压液压系统，常见于农机、工程机械等领域。
旋转接头：旋转接头允许硬管在连接时进行旋转，以适应管路的不同方向需求。
在需要管路连接处灵活性的情况下，这种接头非常实用。
卡箍接头：卡箍接头通过夹紧硬管来防止其脱落或移动。
这种接头在汽车制造、建筑和工业设备等领域得到广泛应用。
3. 用途分类：液压接头也可以根据其用途来进行分类，可以分为连接管路、连接元件和连接软管等类型。
管路连接接头：管路连接接头主要用于连接不同的硬管，包括螺纹接头、法兰接头等。
这些接头确保了管路系统的稳定性和密封性。
元件连接接头：元件连接接头用于连接液压元件，如液压阀、液压油缸等。
这类接头保障了液压元件在系统中正常工作。
旋转接头生产工艺流程

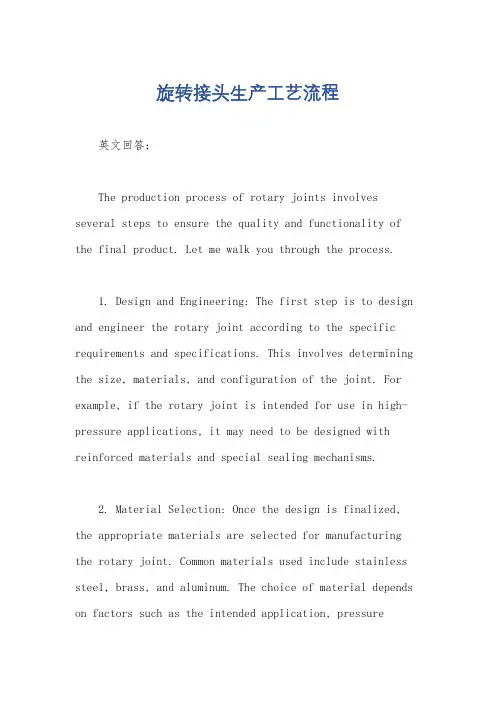

旋转接头生产工艺流程英文回答：The production process of rotary joints involves several steps to ensure the quality and functionality of the final product. Let me walk you through the process.1. Design and Engineering: The first step is to design and engineer the rotary joint according to the specific requirements and specifications. This involves determining the size, materials, and configuration of the joint. For example, if the rotary joint is intended for use in high-pressure applications, it may need to be designed with reinforced materials and special sealing mechanisms.2. Material Selection: Once the design is finalized, the appropriate materials are selected for manufacturing the rotary joint. Common materials used include stainless steel, brass, and aluminum. The choice of material depends on factors such as the intended application, pressurerating, and compatibility with the fluids or gases being transmitted through the joint.3. Machining: After the materials are selected, the rotary joint components are machined to the required specifications. This involves using precision machining techniques such as turning, milling, and drilling to shape the parts. For example, the main body of the rotary joint may be machined from a solid block of metal to ensure strength and durability.4. Assembly: Once the individual components are machined, they are assembled together to form the complete rotary joint. This involves using various techniques suchas welding, brazing, or screwing to join the parts. For example, the sealing rings may be welded or brazed to the main body of the rotary joint to ensure a leak-free connection.5. Testing and Quality Control: After assembly, the rotary joint undergoes rigorous testing to ensure its performance and reliability. This includes pressure testing,leakage testing, and functional testing under simulated operating conditions. Any defects or issues are identified and rectified before the final product is approved for shipment.6. Packaging and Shipment: Once the rotary joint passes all quality control tests, it is carefully packaged to protect it during transportation. The packaging may include foam padding, bubble wrap, or custom-made crates to ensure safe delivery. The rotary joints are then shipped to the customers or distributors.中文回答：旋转接头的生产工艺流程包括几个步骤，以确保最终产品的质量和功能。
导气旋转接头释义
导气旋转接头具有体积小、重量轻、磨擦扭距小等优点，外壳多采用铜、铝、合金等材料，转动轴为不锈钢材质，外观美观。
并采用平衡型密封，磨擦组合材料根据介质环境，选择各种浸渍石墨、青铜、碳化钨、氮化硅的不同组对，密封件是在CNC机床和专用研磨机上完成的，表面如同镜面，使密封更加可靠，使用寿命比普通产品大大延长。
导气旋转接头使用条件：
工作压力：1.00MPA
工作温度:-40℃--80℃
转速：小于1000RMP
适用介质：气、空气、水等
导气旋转接头特点：
旋转导气接头用于旋转工况时，把压缩空气输入气动装置设备。
它具有结构简单、外形尺寸小等特点。
导气旋转接头图形符号：
导气旋转接头型号说明：
导气旋转接头具体参数：
（本文有滕州新天机械有限公司整理发布）。
高速高压旋转接头的设计与安装
高速高压旋转接头的设计与安装高速高压旋转接头是在高压力、高转速的情况下工作，在使用方面具有超高速、耐高压等特点，性能决一切，在原料材料的选用及旋转接头的设计方面要使得产品具有保证耐高温，耐摩擦，高速运转，广泛应用在重工业如冷轧机卷取机等。
高速高压旋转接头设计高速设计，采用两个球轴承支撑，可以使用的最高转速为12000 RPM，运转平稳。
壳体采用铝合金制造，和设备连接的外管采用不锈钢，内部弹簧为不锈钢。
旋转接头铝合金壳体上有三个观察孔用于检测。
内部采用迷宫密封。
高压设计，全接触密封全流通设计，多弹簧密封，弹簧外置，不和介质接触，流通通畅。
.密封采用平衡密封，密封面摩擦扭矩小，不需要为旋转接头提供支撑和止转。
轴承采用油脂润滑，有油嘴。
高速高压旋转接头特点：1.旋转轴的材质用GCr12，该钢相比45#钢具有尺寸稳定性好、受热变形小、硬度高、耐磨性好等优点。
固定壳体的材质选用GCr15轴承钢，它具有较高的热强性和热硬性、较高的耐磨性和导热性。
轴与壳体经热处理后性能更稳定、硬度更高。
轴承的作用是为了旋转稳定、保证油膜的间隙始终一致，采用后轴承的精度低于前轴承一级来提高旋转轴的旋转精度避免旋转轴产生跳动，这样就把接头的间隙控制在了0.04mm。
2.增加辅助密封。
在间隙密封处增加了两道辅助密封，形成了柔性间隙密封，能够有效阻止并减缓旋转接头的泄漏量，增加了油膜的厚度，把原来的设计200ml/min泄漏量降低至50ml/min，超出了设计的要求。
由于旋转接头采用间隙密封密封作为主密封旋转密封时基本不会产生摩擦热，少量的摩擦60%的热量会被油膜泄油液带走，旋转轴的材料选用GCr12材质，它的热变形小；而固定壳的材料的导热性能比较好，一个热变形小，另一个导热性好，能够稳定密封处的间隙，这样就避免了旋转接头因温度原因出现研伤抱死的可能，提高了旋转接头的安全性。
高速高压旋转接头的安装事宜：1、必须选择适合工作条件的旋转接头2、高速高压旋转接头与设备旋转装置的旋转中心保持同心3、在高速高压旋转接头的输入端和输出端，一定用软管连接，软管的长度必须考虑安装的自由度，不可过度的拉紧和过度的弯曲软管来达到止转的目的4、安装高速高压旋转接头时，禁止敲打旋转接头。
旋转接头生产工艺流程

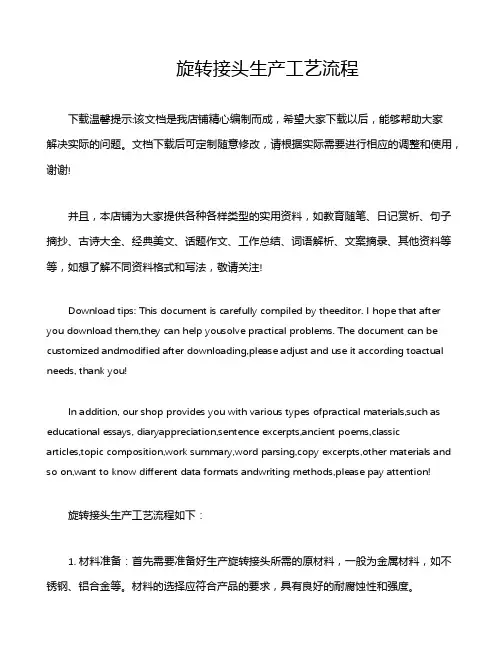

旋转接头生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
