东南大学工程制图试卷题(10 题)
工程制图_习题集(含答案)
《工程制图》课程习题集一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。
2.判断直线的相对位置。
3.作正平线分别与AB、CD、EF相交。
4.在平面ABC内作一条水平线，使其到H面的距离为10mm。
5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。
6.做出第三投影7.做出截断体的三面投影。
8.补全第三投影9.完成下列各形体的投影。
10.根据给出的视图，补画第三视图或视图中所缺的图线。
二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。
15.补画视图16.补画左视图17.根据两视图补画第三视图。
18.根据已知视图补画第三视图或视图中所缺的图线。
19.根据给出的视图，补画第三视图（或视图所缺的图线）。
20.补全第三投影21.标注尺寸22.标注尺寸23.标注尺寸24. 量取并标注组合体的尺寸。
（取整数，四舍五入）。
25. 量取并标注组合体的尺寸。
（取整数，四舍五入）。
26.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
28.指出下列螺纹画法中的错误，并将正确的画在指定位置。
29.在指定位置画出剖面图(键槽深3mm)。
30.画出指定位置的断面图。
三、问答与作图题3（略）……答案一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。
（10分）2.判断直线的相对位置。
3.作正平线分别与AB、CD、EF相交。
4.在平面ABC内作一条水平线，使其到H面的距离为10mm。
5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。
6.做出第三投影7.做出截断体的三面投影。
8.补全第三投影二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。
15.补画视图16.补画左视图17.根据两视图补画第三视图。
工程制图考试题及答案
工程制图考试题及答案考试题：1.简述工程制图的定义和重要性。
2.请解释以下图纸标注中常见的符号和图例：a) Ø10b) H20c) 1:50d) 正三视图e) 比例尺3.在二维工程制图中，什么是正交投影？简要描述正交投影的原理和应用。
4.请解释以下缩写常用于工程制图中的缩写词：a) CADb) BOMc) ISOd) GPSe) HVAC5.请详细描述常用的工程制图软件，并列举各自的特点和适用领域。
考试答案：1.工程制图是通过图纸、图形和符号等手段，将设计、制造和施工等技术信息直观地表达出来的过程。
工程制图的重要性在于它是沟通与交流的纽带，帮助各个技术领域中的专业人员理解和传达设计意图，以保证项目的准确实施和质量控制。
2. a) Ø10：这是一个直径为10毫米的圆。
b) H20：这表示高度为20米。
c) 1:50：这是一个比例尺，表示实际尺寸与绘图尺寸之间的比例关系，例如1:50表示1单位长度等于50单位长度。
d) 正三视图：这是一种将物体的前视图、俯视图和侧视图在一个平面上绘制的方法，以展示物体的全貌和细节。
e) 比例尺：比例尺是用来表示绘图尺寸与实际尺寸之间比例关系的符号，常见的有直尺比例尺和图形比例尺。
3.正交投影是一种通过将三维物体投影到不同平面上的方法来表示物体的形状和大小。
它基于物体在不同视角下的正交关系，将物体的三个主要视图（前视图、俯视图和侧视图）投影到垂直于各自视角的平面上。
这种投影方法可以直观地展示物体的外观、尺寸和细节，并广泛应用于工程设计、建筑规划和制造等领域。
4. a) CAD：计算机辅助设计，是利用计算机系统进行设计和绘图的技术和过程。
b) BOM：Bill of Materials，即物料清单，是列出产品所需各种原材料、零部件和组件的清单。
c) ISO：国际标准化组织，是一个制定国际标准的国际性组织。
d) GPS：全球定位系统，是一种利用卫星信号提供定位和导航信息的技术。
工程制图考试题及答案
工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。
本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。
一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。
答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。
答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。
答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。
答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。
答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。
（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。
（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。
（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。
（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。
（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。
答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。
工程制图考试试题
工程制图考试试题一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 视图数量B. 观察者的位置B. 对象的放置方向D. 以上都不是2. 下列哪个符号通常用来表示中心线？A. 粗实线B. 细点划线C. 细虚线D. 粗虚线3. 在工程制图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸与实际尺寸的比值C. 表示图示尺寸与图幅的关系D. 表示图幅与实际尺寸的比值4. 以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线5. 在装配图中，不需要标注的尺寸是：A. 总长度B. 总宽度C. 总高度D. 各部件之间的相对位置6. 下列哪个视图不能单独表达零件的全部形状？A. 主视图B. 左视图C. 俯视图D. 右视图7. 在工程制图中，尺寸线之间的距离一般为多少？A. 2mmB. 3mmC. 5mmD. 7mm8. 螺纹的标注中，M20×1.5表示的含义是什么？A. 外径为20mm，螺距为1.5mm的螺纹B. 内径为20mm，螺距为1.5mm的螺纹C. 外径为20mm，每圈螺纹的导程为1.5mmD. 内径为20mm，每圈螺纹的导程为1.5mm9. 下列哪个不是尺寸标注的基本要求？A. 正确B. 完整C. 清晰D. 随意10. 在工程制图中，剖面图的作用是什么？A. 表示内部结构B. 表示外部形状C. 表示尺寸大小D. 表示材料种类二、填空题（每空2分，共20分）11. 在工程制图中，________是用来表示物体被剖切部分的填充图案。
12. 尺寸线一般使用________线，并且不________物体的轮廓线和中心线。
13. 当物体的某一部分与较大的平面平行时，可以省略________视图。
14. 在装配图中，部件之间的相对位置、________和________需要标注清楚。
15. 螺纹的标注中，M20表示外径为________mm的螺纹。

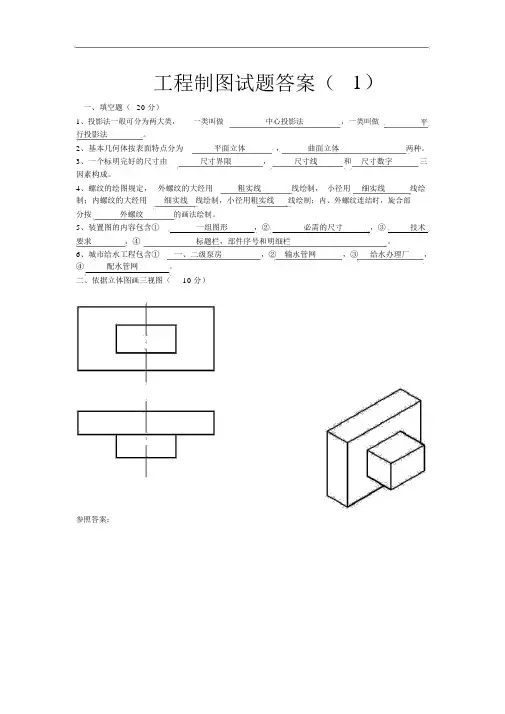

工程制图试题(卷)与答案解析(超好)
工程制图试题答案（1）一、填空题（20 分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特点分为平面立体，曲面立体两种。
3、一个标明完好的尺寸由尺寸界限，尺寸线和尺寸数字三因素构成。
4、螺纹的绘图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连结时，旋合部分按外螺纹的画法绘制。
5、装置图的内容包含①一组图形，②必需的尺寸，③技术要求，④标题栏，部件序号和明细栏。
6、城市给水工程包含①一、二级泵房，②输水管网，③给水办理厂，④配水管网。
二、依据立体图画三视图（10 分）参照答案：三、已知水平线 AB 在 H 面上方 20mm 处，求作它的其他两面投影（10 分）四、补画第三试图（10 分）五、标明尺寸（尺寸数字从图中量取，取整数）（20 分）六、依据物体的三视图，画出正等轴测图（10 分）七、将以下主视图改画全剖试图（20 分）工程制图试题答案（2）二、填空题（20 分）1、三视图之间的地点关系：以主视图为基准，俯视图在它的正下方，左视图在它的方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为120，轴向变形系数为0.82 为了计算方便，一般用正右1取代。
3、按剖开机件的范围不一样，剖视图可分为全剖视图4、一般螺纹M16 × 1.5LH-5g6g-S的公称直径为16，半剖视图mm，旋向为右和局部剖视图。
（左、右）；导程为1.5。
5、部件的内容包含①题栏。
一组视图，②完好的尺寸，③技术要求，④标6、暖通空调工程图包含①③设施部署图和祥图。
二、依据立体图画三视图（室内采暖平面图、系统图10 分），②空调通风平面图、系统图，三、已知水平线 AB 与铅垂线 MN 订交于 M 点，试达成两直线的三面投影图（10 分）四、补画第三试图（10 分）五、标明尺寸（尺寸数字从图中量取，取整数）（20 分）六、依据物体的三视图，画出正等轴测图（10 分）七、将以下主视图改画全剖试图（20 分）工程制图试题答案（3）四、填空题（20 分）1、依据直线在投影面系统中对线，投影面平行线，3 个投影面所处的地点不一样，可将直线分为投影面垂直线三种。
工程制图考试卷子和答案
工程制图考试卷子和答案一、单项选择题（每题2分，共20分）1. 工程制图中，哪个比例尺表示的是缩小比例？A. 1:100B. 2:1C. 5:1D. 10:1答案：A2. 在工程制图中，以下哪个符号表示中心线？A. 双点划线B. 虚线C. 点划线D. 实线答案：C3. 工程制图中，以下哪个视图是主视图？A. 俯视图B. 左视图C. 右视图D. 仰视图答案：B4. 工程制图中，以下哪个尺寸标注是错误的？A. 长度B. 直径C. 半径D. 角度答案：D5. 在工程制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 牛顿答案：D6. 工程制图中，以下哪个符号表示孔？A. 圆圈B. 圆点C. 双圆点D. 圆环答案：A7. 在工程制图中，以下哪个视图是局部视图？A. 俯视图B. 左视图C. 右视图D. 局部放大视图答案：D8. 工程制图中，以下哪个符号表示倒角？A. 斜线B. 波浪线C. 双斜线D. 点划线答案：C9. 在工程制图中，以下哪个符号表示螺纹？A. 螺旋线B. 双螺旋线C. 点线D. 虚线答案：A10. 工程制图中，以下哪个符号表示焊接？A. 波浪线B. 双波浪线C. 点线D. 虚线答案：B二、填空题（每题2分，共20分）11. 工程制图中，表示平面的符号是________。
答案：实线12. 工程制图中，表示轴线的符号是________。
答案：点划线13. 工程制图中，表示对称的符号是________。
答案：双点划线14. 工程制图中，表示剖面的符号是________。
答案：波浪线15. 工程制图中，表示断裂的符号是________。
答案：双折线16. 工程制图中，表示局部放大的符号是________。
答案：圆圈17. 工程制图中，表示半径的符号是________。
答案：R18. 工程制图中，表示直径的符号是________。
答案：φ19. 工程制图中，表示角度的符号是________。
《工程制图》试题库
《工程制图》试题库一、名词解释题（每题3分，共15 分）⒈尺寸基准⒉平行投影法⒊平面立体⒋截交线⒌正等轴测图⒍尺寸界线：⒎正投影的类似性⒏纬圆⒐斜二轴测图⒑组合体的形体分析法⒒线段的定形尺寸⒓尺寸基准⒔三视图⒕轴测图⒖零件图⒗线段的定位尺寸⒘视图⒙回转体⒚组合体⒛装配图21.轴向伸缩系数22.第一角投影（第一角画法）23.轴测投影（轴测图）24. 比例25规定画法26.分角27.第三角投影（第三角画法）28.省略画法29.局部放大图30.原值比例31.尺寸界线32.正投影的类似性33.纬圆34.斜二轴测图35.组合体的形体分析法二、填空题（每空1分，共15分）⒈实际画图时，粗线一般取。
⒉同一图样中，同类图线的宽度应。
⒊点画线、双点画线的首尾。
⒋表示尺寸的度量方向，用画出，不能用其他图线代替。
⒌标注球面直径或半径时，应在符号中或R前加注符号“”。
⒍有时一个尺寸既是。
⒎首先应画出已知线段，。
⒏当直线(或平面)垂直于投影面时，其投影。
⒐直线的投影一般仍为直线，两点可以唯一确定。
⒑曲面立体由。
⒒称为素线。
⒓称为相贯线。
⒔轴测图是将物体连同其参考直角坐标系，沿，用平行投影法将其投射在单一投影面(称为轴测投影面)上所得到的图形。
⒕零件图的视图选择原则是：根据，选用适当的表达方法，在完整、清晰地表达零件形状的前提下，力求看图方便，画图简便。
⒖装配图是表达的技术图样。
⒈两条平行线(包括剖面线)之间的距离应不小于，其最小距离不得小于0．7mm。
⒉虚线与虚线、虚线与粗实线相交应是。
⒊当虚线处于粗实线的延长线上时，粗实线应画到位，而虚线相连处。
⒋物体的真实大小应以，与图形的大小及绘图的准确程度无关。
⒌角度尺寸的尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字书写，一般注在尺寸线的中断处，必要时也可写在外面或引出标注。
⒍由于用中心投影法绘制的图形符合人们的视觉习惯，立体感强，因而常用来绘制建筑物的透视图。
东南大学工程制图试卷题(10 题)
12
第10题： 根据立体图和俯视图按照尺寸画出三视图，并标注尺寸
2021/6/16
13
第10题：参考答案
2021/6/16
14
结束语
若有不当之处，请指正，谢谢！
2021/6/16
4
第3题 选择适当的表达方案，在A3图纸上用选择比例画出 主、俯、左三视图，第并七章标注机件尺的寸表达方法
（1）
2021/6/16
5
第4题 选择适当的表达方案，在A3图纸上选择比例画 出主、俯、左三视图第，七并章标机注件的尺表寸达方法
ห้องสมุดไป่ตู้（2）
2021/6/16
6
第五题 选择适当的表达方案，在A3图纸上选择比例 画出主、俯、左三视图，并标注尺寸
第七章 机件的表达方法
（3）
2021/6/16
7
第6题 选择适当的表达方案，在A3图纸上选择比例 画出主、俯、左三视第图七，章并机标件注的表尺达寸方法
（4）
2021/6/16
8
第7题 在A4图纸上画三视图并注写尺寸，图号为名称： 三视图。
Ø 64
64
24 16
32
64 32 16
32 R16 16
40 Ø 40
2-Ø 16
92
2021/6/16
9
第8题 根据轴测图，画出组合体的三面投影图（按1：1比例）， 第并六标章注组尺合寸体
2021/6/16
通孔
通孔 通孔
10
第9题： 根据立体图和俯视图按照尺寸画出三视图，并标 注尺寸
2021/6/16
11
第9题参考答案
第9题答案
2021/6/16
第1题 :根据所绘机件的视图,选择适当的表达方案,画出其所 需的剖视图,断面图和其他视图,并标注尺寸.
东大15秋学期《工程制图Ⅰ》在线作业2 100分答案
东大15 秋学期《工程制图Ⅰ》在线作业 2
一,单选题
1. 平面截切平面立体表面其断面一定是（）。
A. 平面多边形
B. 曲面
C. 三角形
D. 四边形?
正确答案：A
2. 三投影面体系中的三个投影面是（）。
A. 互相垂直的
B. 互相平行的
C. 互相倾斜的
D. 既不平行也不垂直?
正确答案：A
3. 螺栓连接的组成有：
A. 两个被连接件、螺栓、螺母和垫圈
B. 两个被连接件、螺柱、螺母和垫圈
C. 两个被连接件、螺钉和垫圈
D. 两个被连接件、螺钉、螺母和垫圈?
正确答案：A
4. 零件图上铸造圆角的半径
A. 可在技术要求中统一注写。
B. 不可在技术要求中统一注写。
C. 每个都应单独标注。
D. 根本就不用标注。
?
正确答案：A
5. 两回转体表面相交所产生的交线形状，在特殊情况下是（）或（）。
A. 直线、平面曲线
B. 圆、直线
C. 椭圆、直线
D. 直线、椭圆?
正确答案：A。
大学工图试题及答案
大学工图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体在平面内运动的投影是（）。
A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：A2. 在三视图中，主视图通常表示物体的（）。
A. 正面B. 侧面C. 顶面D. 底面答案：A3. 螺纹的公称直径是指（）。
A. 外径B. 中径C. 内径D. 底径答案：B4. 机械零件图中，尺寸线通常使用（）表示。
A. 点划线B. 虚线C. 粗实线D. 细实线答案：D5. 零件图中，表面粗糙度的标注通常使用（）表示。
A. 符号B. 文字C. 数字D. 图案答案：A6. 机械制图中，表示物体在空间中位置的投影是（）。
A. 正投影B. 斜投影C. 透视投影D. 轴测投影答案：D7. 在机械制图中，剖面线通常用于表示（）。
A. 物体的内部结构B. 物体的外部轮廓C. 物体的尺寸D. 物体的表面粗糙度答案：A8. 标准件的表示方法通常采用（）。
A. 符号B. 简图C. 详细图D. 表格答案：B9. 在装配图中，零件之间的配合关系通常通过（）来表示。
A. 尺寸标注B. 配合符号C. 颜色区分D. 文字说明答案：B10. 机械制图中，表示物体在垂直于投影面方向上的投影是（）。
A. 正视图B. 侧视图C. 俯视图D. 仰视图答案：C二、填空题（每空1分，共20分）1. 在机械制图中，______图用于表示物体的平面形状和尺寸。
答案：平面2. 机械零件图中，______线用于表示物体的对称轴或对称面。
答案：中心3. 螺纹的螺距是指相邻两个螺纹之间的______距离。
答案：轴向4. 在装配图中，______线用于表示零件之间的接触面。
答案：细实5. 机械制图中，______标注用于表示零件的尺寸公差。
答案：极限6. 机械制图中，______表示物体在空间中的投影关系。
答案：三视图7. 机械零件图中，______线用于表示物体的剖面。
答案：剖面8. 机械制图中，______表示物体的表面粗糙度。
工程制图考试题与答案
工程制图考试题与答案1. 选择题：(1) 工程制图的基本要求是什么？A. 美观大方B. 准确无误C. 易于理解D. 所有选项都正确答案：D(2) 工程制图中，下列哪种线型用于标识中心线？A. 实线B. 虚线C. 点线D. 黑线答案：B(3) 工程制图中，下列给定的比例尺中，哪个表示比例最大？A. 1:50B. 1:200C. 1:1000D. 1:5000答案：A2. 填空题：(1) 工程制图中，通常使用的三视图是平面图、正视图和_______。
答案：侧视图(2) 工程制图中，对立面图常用的投影方法有平行投影和_________投影。
答案：透视3. 简答题：(1) 工程制图中，常用的图形投影方法有哪些？简要描述它们的特点。
答：常用的图形投影方法有平行投影和透视投影。
平行投影是指投影线与投影面平行的投影方法。
通过将被投影物体的各个点垂直投影到投影面上，实现图形的表示。
平行投影的特点是投影图形的形状与尺寸在平行方向上均不发生改变，适用于需要准确表示尺寸的工程制图。
透视投影是指投影线与投影面不平行的投影方法。
通过将被投影物体的各个点沿着投影线的方向投影到投影面上，实现图形的表示。
透视投影的特点是投影图形的形状和尺寸在不同位置上具有不同的变化，呈现出立体感，适用于需要直观呈现物体形态和位置的工程制图。
(2) 工程制图中，常用的标注方法有哪些？简要描述它们的应用场景。
答：常用的标注方法有尺寸标注、文字标注和符号标注。
尺寸标注是用数字表示被标注物体的尺寸大小，常用于表达长度、宽度、高度等尺寸参数，以确保工程的准确度和一致性。
文字标注是用文字说明被标注物体的名称、特性或其他相关信息，常用于表达物体的材料、型号、功能等。
文字标注的目的是提供对工程物体的详细描述，以便于理解和识别。
符号标注是用图形符号表示被标注物体的特定含义或功能，常用于表示电气元器件、流体传输管道、建筑构件等。
符号标注的作用是简化复杂的工程信息，方便工程师和技术人员理解和操作。
工程制图期末考试试卷
工程制图期末考试试卷一、选择题（每题2分，共20分）1. 工程制图中，尺寸标注的基本原则是（）。
A. 清晰、准确B. 完整、合理C. 简洁、明了D. 统一、规范2. 在工程制图中，三视图包括（）。
A. 主视图、左视图、俯视图B. 前视图、右视图、顶视图C. 正视图、侧视图、仰视图D. 正视图、俯视图、侧视图3. 以下哪个符号不是工程制图中常用的几何公差符号（）。
A. 直线度符号B. 圆度符号C. 平行度符号D. 正弦度符号4. 工程制图中，线型表示的含义是（）。
A. 材料的硬度B. 材料的厚度C. 材料的粗糙度D. 材料的密度5. 在工程制图中，标注尺寸时，尺寸线应（）。
A. 垂直于被标注的表面B. 平行于被标注的表面C. 与被标注的表面成45度角D. 与被标注的表面成60度角6. 工程制图中，标注角度时，角度的起点应（）。
A. 从尺寸线的起点开始B. 从尺寸线的终点开始C. 从被标注角度的顶点开始D. 从被标注角度的任意一点开始7. 在工程制图中，如果一个零件的表面粗糙度要求较高，应使用（）线型来表示。
A. 细实线B. 粗实线C. 点划线D. 虚线8. 工程制图中，标注尺寸时，尺寸数字应（）。
A. 放在尺寸线的上方B. 放在尺寸线的下方C. 放在尺寸线的左侧D. 放在尺寸线的右侧9. 在工程制图中，如果需要表示一个零件的对称性，可以使用（）。
A. 镜像线B. 对称线C. 虚线D. 点划线10. 工程制图中，标注公差时，公差值应（）。
A. 放在尺寸数字的上方B. 放在尺寸数字的下方C. 放在尺寸数字的左侧D. 放在尺寸数字的右侧二、填空题（每空1分，共20分）1. 在工程制图中，一个完整的尺寸标注应包括尺寸线、尺寸数字和______。
2. 工程制图中，表示零件长度的尺寸通常使用______线型。
3. 当需要表示零件的对称性时，可以使用______线，并在对称线上标注对称符号。
4. 在工程制图中，角度的标注应使用______符号，并从被标注角度的顶点开始。
工程图大一考试题目及答案
工程图大一考试题目及答案一、单项选择题（每题2分，共20分）1. 工程图中，尺寸线通常使用什么线型？A. 虚线B. 实线C. 点线D. 双点划线答案：B2. 在工程图中，哪个视图显示了物体的顶面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B3. 工程图中的尺寸标注应该使用哪种字体？A. 手写体B. 印刷体C. 草书D. 行书答案：B4. 工程图中，哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A5. 在工程图中，中心线通常用于表示什么？A. 对称轴B. 尺寸线C. 轮廓线D. 切割线答案：A6. 工程图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A7. 在工程图中，哪个视图显示了物体的左侧面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：C8. 工程图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C9. 在工程图中，哪个符号表示焊接？A. ∅B. ∞C. ∇D. ∥答案：B10. 工程图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D二、填空题（每题2分，共20分）1. 工程图中，尺寸标注的起点线通常使用________线。
答案：实线2. 在工程图中，________视图用于显示物体的底部。
答案：仰视图3. 工程图中的尺寸标注应该清晰、________，并且易于阅读。
答案：准确4. 工程图中，________线用于表示物体的对称轴。
答案：中心线5. 工程图中，________符号用于表示孔。
答案：∅6. 工程图中，________符号用于表示倒角。
答案：∇7. 工程图中，________符号用于表示焊接。
答案：∞8. 工程图中，________符号用于表示公差。
答案：∥9. 在工程图中，________线用于表示物体的轮廓。
答案：粗实线10. 工程图中，________符号用于表示螺纹。
答案：∅三、简答题（每题10分，共30分）1. 简述工程图的作用和重要性。
工程制图考试题及答案
工程制图考试题及答案第一题：绘图基础知识1. 工程制图的定义是什么？答案：工程制图是一种利用图形和标记来表达和传达工程设计意图的技术。
2. 请列举三种常用的工程制图符号及其含义。
答案：（1）直线：表示实体的轮廓线或直线段。
（2）圆：表示实体的柱面面或孔洞。
（3）箭头：表示方向。
第二题：投影法1. 请简述什么是投影法？答案：投影法是一种通过将三维物体上的点投影到二维平面上，来表达物体形状、尺寸和位置关系的方法。
2. 投影法中常用的投影有哪两种？答案：（1）正交投影：通过平行于坐标轴的视线投影来表达物体形状和尺寸关系。
（2）透视投影：通过需要观察点与物体的相对位置关系，以透视形式表达物体形状和尺寸关系。
第三题：视图的选择与创建1. 当制图尺寸较大时，为了节省纸张，常常使用什么样的视图展示方式？答案：常常使用缩比视图展示方式，将大尺寸物体按比例减小展示。
2. 创建视图时，需要满足哪些要求？答案：（1）视图要清晰、准确地表达物体形状、尺寸和位置关系。
（2）视图要用直线、圆弧和曲线等几何图形精确勾画，标注要规范、准确。
第四题：尺寸标注与公差1. 请简述什么是尺寸标注？答案：尺寸标注是将视图中各个尺寸用标准的符号和文字标注出来，以便于读图者进行尺寸测量和判读。
2. 公差是什么？为什么需要使用公差？答案：公差是指一组尺寸之间允许的差距范围。
使用公差是为了保证产品在制造和装配过程中的可控范围内，达到所需功能和性能要求。
第五题：工程制图的规范1. 在绘制工程制图时，有哪些常用的规范需要遵循？答案：（1）图纸尺寸规范：按照标准尺寸选择合适的图纸，保证绘图的清晰度和可读性。
（2）线条规范：采用标准的线条种类和线宽，区分不同的实体和辅助图形。
（3）标注规范：采用规定的标注文字和符号，确保标注的准确性和一致性。
2. 工程制图的规范遵循的目的是什么？答案：工程制图的规范遵循的目的是为了确保工程图纸能够准确、清晰地表达设计意图，方便读图者理解和使用。
大学工图试题及答案
大学工图试题及答案一、选择题（每题2分，共20分）1. 在机械制图中，主视图通常表示零件的哪个方向？A. 左视图B. 右视图C. 俯视图D. 仰视图答案：C2. 下列哪个符号表示螺纹？A. ∅B. ⊥C. ⦿D. ∥答案：C3. 在三视图中，哪一个视图是用于表示物体的顶面？A. 主视图B. 左视图C. 俯视图D. 右视图答案：C4. 以下哪个不是金属材料的热处理方法？A. 淬火B. 退火C. 正火D. 焊接答案：D5. 在CAD软件中，使用哪个命令可以绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A6. 机械零件图中，尺寸线通常使用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C7. 以下哪个不是机械制图中的投影法？A. 正投影法B. 斜投影法C. 透视投影法D. 轴测投影法答案：C8. 在机械制图中，尺寸标注应遵循什么原则？A. 从左到右B. 从上到下C. 从大到小D. 从主要到次要答案：D9. 螺纹的螺距是指什么？A. 螺纹的直径B. 螺纹的深度C. 相邻两个螺纹之间的轴向距离D. 螺纹的总长度答案：C10. 在CAD制图中，图层的作用是什么？A. 改变线型B. 改变颜色C. 组织和控制绘图元素D. 计算尺寸答案：C二、填空题（每题2分，共20分）1. 在机械制图中，_________ 表示零件的内部结构。
答案：剖视图2. 机械制图中，_________ 线用于表示物体的对称面。
答案：中心线3. 螺纹的直径是指螺纹的_________。
答案：基本尺寸4. 在CAD制图中，_________ 命令用于创建圆。
答案：CIRCLE5. 机械制图中，尺寸标注的数字后面通常跟着一个_________ 符号，表示尺寸的单位。
答案：mm6. 在三视图中，_________ 视图用于表示物体的侧面。
答案：左视图或右视图7. 机械零件图中，_________ 线用于表示物体的轮廓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1题参考答案
第2题. 综合练习:根据所绘机件的视图,选择适当的表达方案, 画出其所需的剖视图,断面图和其他视图,并标注尺寸.
第2题参考答案
第3题 选择适当的表达方案，在A3图纸上用选择比例画出 第七章 机件的表达主方、法俯、左三视图，并标注尺寸
（1）
第4题 选择适当的表达方案，在A3图纸上选择比例画 第七章 机件的出表主达、方俯法 、左三视图，并标注尺寸
（2）
第五题 选择适当的表达方案，在A3图纸上选择比例 画出主、俯、左三视图，并标注尺寸
第七章 机件的表达方法
（3）
第6题 选择适当的表达方案，在A3图纸上选择比例 第七章 机画件的出表主达、方俯法 、左三视图，并标注尺寸
第9题答案
第9题参考答案
第10题： 根据立体图和俯视图按照 尺寸画出三视图，并标注尺寸
题：参考答案
（4）
第7题 在A4图纸上画三视图并注写尺寸，图号为名称：三视 图。
Ø64
6 4
2
63
4
2
1
6
R16 16 32
ቤተ መጻሕፍቲ ባይዱ
40 Ø40
2
34
6
1
2-
92
第8题 根据轴测图，画出组合体的三面投影图（按1：1比例），
第六章 组合体
并标注尺寸
通孔 通孔
通孔
第9题： 根据立体图和俯视图按照尺寸画出三视图，并标注 尺寸
