翅片管换热器的原理
举例说明翅片管换热器换热面积的计算方式
举例说明翅片管换热器换热面积的计算方式
翅片管的传热原理用普通的圆管(光管)组成的热交换器，在很多情况下，管外流体和管内流体对管壁的换热系数是不一样的。
所谓换热系数，是指单位换热面积，单位温差(流体与壁面之间的温差)时的换热量，它代表流体和壁面之间的换热能力的大小。
翅片管换热器的设计工艺中，一台翅片管的换热面积就是每根翅片管换热面积的总和。
知道了翅片管的换热面积，就能有效的清楚每台翅片管换热器的换热面积为多少。
举例说明翅片管换热器换热面积的计算方式：
翅片管型号为：CPG (Φ25×2mm/57/2.8/0.35) 求每米翅片管的换热面积？
解答：
翅片管换热器的总面积等于翅片管的裸露部分面积+翅片面积
翅片管裸露部分面积=3.14X0.026X(1000—(1000/2.8)X0.35)=0.071435㎡
翅片部分的面积=3.14X(0.0285?-0.013?)X357X2+3.14X0.057X0.125=1.4645125㎡
翅片管总的换热面积=0.071435+1.4645125=1.536㎡/m.
即该型号翅片管的换热面积为1.536㎡/米。
水在壁面上凝结时的换热系数为： 10000—20000 w/(m2.℃)
水在壁面上沸腾时的换热系数为： 5000----10000 ------
水流经壁面时的换热系数大约为： 2000---10000 ------
空气或烟气流经壁面时的换热系数为： 20---80 --- ---
空气自然对流时的换热系数只有： 5---10 -------
由此可见，流体与壁面之间的换热能力的大小相差是很悬殊的。
翅片管换热器原理及选取
翅片管换热器原理及选取翅片管换热器目前使用最广泛的是钢铝翅片管（绕片式钢铝复合型翅片管、轧片式钢铝复合型翅片管）它利用了钢管的耐压性和铝的高效导热性能，在专用的机床上复合而成。
其接触热阻在210℃的工作情况下几乎为零。
翅片管换热器一般用于加热或冷却空气，具有结构紧凑，单位换热面积大等特点。
广泛应用于纺织，印染，石油，化工，干燥，电力等各个领域。
供暖系统的热媒（蒸汽或热水）通过散热设备的壁面主要以对流传热方式（对流传热量大于辐射传热量）向房间传热。
这种散热设备通称为翅片管换热器。
而以钢制散热翅片管制作的翅片管换热器通称翅片管换热器。
这既是它的定义也是它的原理。
那么又该怎么选取呢？通豪热能小编接下就跟大家分享一下翅片管换热器的选取。
其实在只要知道其基本要求就不会再选取时迷茫，基本要求如下：1.热工性能方面的要求。
翅片管换热器的传热系数K值越高，说明其散热性能越好。
提高散热器的散热量，增大翅片管换热器传热系数的方法，可以采用增加外壁散热面积（翅片式散热器）、提高散热器周围空气流动速度和增加散热器向外辐射强度等途径。
2.经济方面的要求。
翅片管换热器传给房间的单位热量所需金属耗量越少，成本越低，其经济性能好。
翅片管换热器的金属热强度是衡量散热器经济性的一个标志。
金属热强度是指散热器内热媒平均温度与室内空气温度差为1℃时，每公斤质量散热器单位时间内所散发的热量。
这个指标可作为衡量同一材质散热器经济性的一个指标。
对于不同材质的翅片管换热器，其经济评价标准宜以翅片管换热器单位散热量的成本（元/w）来衡量。
3.安装使用和工艺方面的要求。
翅片管换热器应具有一定的机械强度和承压能力；翅片管换热器的结构形式应便于组合成所需要的散热面积，结构尺寸要小，少占房间面积和空间，翅片管换热器的生产工艺应满足大批量生产的要求。
4.卫生和美观方面的要求。
翅片管换热器外表光滑，不积灰和易于清扫，翅片管换热器的装设不应影响房间观感。
5.使用寿命的要求。
翅片管换热器技术讲座
第一讲：翅片管的传热原理和选用原则翅片管，又叫鳍片管或肋片管，英文名字叫“Fin Tube” 或”Finned Tube”, 也有时叫做“Extended Surface Tube”,即扩展表面管。
顾名思义，翅片管就是在原有的管子表面上（不论外表面还是内表面）加工上了很多翅片，使原有的表面得到扩展，而形成一种独特的传热元件。
下面展示的是两张翅片管的照片。
为什么要采用翅片管？在原有表面上加工上翅片能起到什么作用？要回答这一问题，还需要从传热过程的某些基本原理说起。
首先，要介绍一个传热学上的定义：固体表面与和它接触的流体之间的换热称为对流换热。
我们最熟悉的对流换热就是暖气片外表面和空气之间的换热。
生活经验告诉我们：暖气片面积越大，表面温度越高（即表面温度和空气间的温差越大），供热时间越长，则换热量越大，房间越暖和。
这说明对流换热量和换热面积成正比，和温度差成正比，和时间成正比。
为了比较不同情况下对流换热的强弱，我们需定义一个物理量：叫做“换热系数”。
换热系数是指单位面积，单位温差（壁面和流体之间的温差），单位时间的对流换热量。
其单位是J / (s.㎡.℃) 或W/(㎡.℃). 对流换热系数常用符号 h 表示。
换热系数的大小主要取决于下面几个因素：l 流体的种类和物理性质：例如水和空气是截然不同的，其换热系数相差甚大；l 流体在换热过程中是否发生相变，即是否发生沸腾或凝结。
若有相变发生，则其换热系数将大大提高；l 还和流体的流速和固体表面的形状有关。
等等。
对流换热系数的大小主要是通过实验研究来确定，下面给出一组常用情况下的数值范围：l 水蒸汽的凝结： h = 10000 ---20000 W/(㎡* ℃)l 水的沸腾 ： h = 7000---10000 ,,,,,l 水的对流 ： h = 3000---5000 ,,,,,l 空气或烟气的强制对流： h = 30---50 ,,,,,l 空气或烟气的自然对流： h = 3—5 ,,,,,由此可见，不同情况下其换热系数的差别是非常巨大的。
翅片管散热器的工作原理
翅片管散热器的工作原理翅片管散热器是一种常见的散热器类型，它主要由一些翅片管组成，而翅片管又包括管芯和翅片。
翅片管散热器利用空气对翅片管的热交换作用实现散热。
翅片管的管芯是导热材料，通常使用铜或铝制成，而翅片则是类似于楔形的平板状结构，通常使用铝制成。
整个翅片管散热器包括翅片、翅片管汇总管组成，通常集成在发动机的冷却系统中。
散热器的工作原理是将发动机内部产生的热量通过散热介质（如水）传递到翅片管散热器上，然后再通过翅片将热量传导给外界空气，达到降温的效果。
整个过程分为流体介质传热和空气传热两个部分。
下面将具体讲解其工作原理。
1. 流体介质传热发动机冷却液被泵送到散热器的入口处，通过散热管向翅片管内部传递热量。
散热管内部就相当于一个导热的管道，使得散热液体能够快速地流动，并把热量迅速带到翅片管中。
在翅片管内部，散热液体流过整个翅片管的长度，并通过翅片管壁传递热量。
翅片管壁的材料通常是良好的导热材料，如铜、铝等，这样散热液体在浸泡翅片管时，能够快速地将热量释放出来。
2. 空气传热散热器外围布置有大量的金属翅片，散热液体从翅片管流过去时，就能够将部分热量传递给这些翅片，这些翅片的任务就是把热量移交给周围的空气。
空气穿过翅片间的缝隙（翅片的排列方式可以看作是许多楔形的翅片堆叠在一起），把热量带走。
利用一定的速度和气流来通过散热器降低温度能够更有效。
一般散热器都配置了某种形式的风扇或类似的附加设备，以保证足够的空气流量。
人们也会把散热器设置在车的进气口或风口附近，来保证足够的空气流动。
总的来说，翅片管散热器的工作原理主要是基于流体介质传热和空气传热的两个过程。
整个过程中，散热液体通过散热管道向翅片内部传递热量，而翅片又通过周围空气的冷却作用来释放热量。
通过这种方法，发动机内部的温度得以控制并保持正常工作状态。
翅片管及翅片管换热器
06
翅片管换热器的设计和优化
设计原则和步骤
高效性
翅片管换热器应具有较高的换热效率， 以满足工艺要求。
经济性
在满足换热效率的前提下，应尽量降 低成本，包括材料、制造成本等。
设计原则和步骤
可靠性
设计时应考虑换热器的稳定性和寿命，确保长期运行中性能可靠。
辐射换热的强度取决于物体温度和发射率，以及周围环境的温度和发射率。在翅 片管换热器中，辐射换热主要发生在高温环境下或具有高发射率的表面。
05
翅片管换热器的性能参数
传热效率
传热效率
翅片管换热器的传热效率状态等因素的影响。
确定管程和壳程设计
根据工艺流体特性和换热需求，确定管程和 壳程的设计，包括流速、压力降等参数。
优化方法和技术
要点一
数学建模
建立翅片管换热器的数学模型，通过数值方法求解最优解 。
要点二
实验研究
通过实验测试不同参数下的换热性能，分析并优化换热器 性能。
优化方法和技术
• 仿真模拟：利用仿真软件模拟换热器运行过程，通过模拟 结果优化设计参数。
翅片管换热器的应用领域
工业领域
广泛应用于石油、化工、制药、 食品等行业的加热、冷却和蒸发 等工艺过程中，如反应器、精馏 塔、蒸发器等设备的热量交换。
空调系统
作为高效换热设备，翅片管换热器 在空调系统中主要用于冷凝和蒸发 过程，实现制冷和制热功能。
余热回收
利用翅片管换热器回收工业余热， 提高能源利用效率，降低能耗和减 少环境污染。
促进工业发展
翅片管及翅片管换热器的广泛应用对工业生产过程中的热量交换和能 源利用具有重要意义，推动了相关行业的科技进步和产业升级。

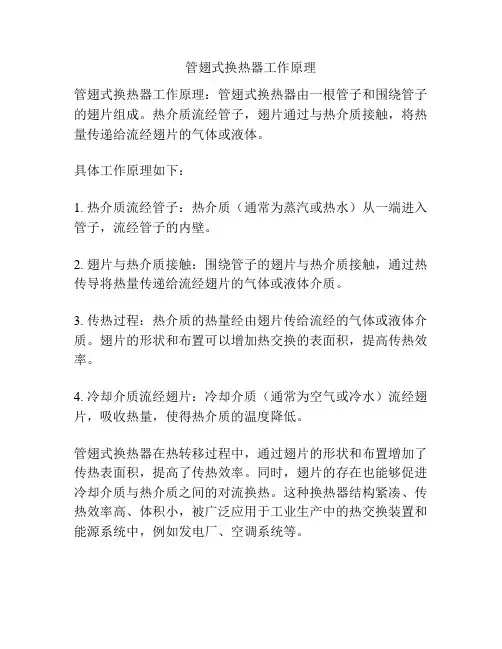

管翅式换热器工作原理
管翅式换热器工作原理
管翅式换热器工作原理：管翅式换热器由一根管子和围绕管子的翅片组成。
热介质流经管子，翅片通过与热介质接触，将热量传递给流经翅片的气体或液体。
具体工作原理如下：
1. 热介质流经管子：热介质（通常为蒸汽或热水）从一端进入管子，流经管子的内壁。
2. 翅片与热介质接触：围绕管子的翅片与热介质接触，通过热传导将热量传递给流经翅片的气体或液体介质。
3. 传热过程：热介质的热量经由翅片传给流经的气体或液体介质。
翅片的形状和布置可以增加热交换的表面积，提高传热效率。
4. 冷却介质流经翅片：冷却介质（通常为空气或冷水）流经翅片，吸收热量，使得热介质的温度降低。
管翅式换热器在热转移过程中，通过翅片的形状和布置增加了传热表面积，提高了传热效率。
同时，翅片的存在也能够促进冷却介质与热介质之间的对流换热。
这种换热器结构紧凑、传热效率高、体积小，被广泛应用于工业生产中的热交换装置和能源系统中，例如发电厂、空调系统等。
翅片管传热计算公式
翅片管传热计算公式翅片管传热是工程中常见的一种传热方式，通过翅片管的表面积增大，从而增加传热面积，提高传热效率。
翅片管传热计算公式是用来计算翅片管传热效率的重要工具，下面我们将详细介绍翅片管传热计算公式的推导和应用。
1. 翅片管传热原理。
翅片管传热是利用翅片管的翅片增加传热面积，从而提高传热效率的一种传热方式。
翅片管通常用于换热器、冷凝器等设备中，通过增加翅片的数量和面积，可以有效提高传热效率，降低设备的体积和成本。
2. 翅片管传热计算公式的推导。
翅片管传热计算公式的推导是基于传热学的基本原理和热传导方程。
在翅片管传热过程中，热量从管壁传递到翅片上，再由翅片传递到周围的介质中，因此翅片管传热可以看作是一维热传导问题。
根据传热学的基本原理和热传导方程，可以推导出翅片管传热计算公式。
翅片管传热计算公式的推导涉及到热传导方程、热传导系数、翅片管的几何形状等多个因素，具体推导过程比较复杂，这里就不展开讨论了。
感兴趣的读者可以参考相关的传热学教材和论文进行深入学习。
3. 翅片管传热计算公式的应用。
翅片管传热计算公式的应用是工程实际中的重要问题。
在工程设计和优化过程中，需要准确地计算翅片管的传热效率，从而选择合适的翅片管参数和优化设备结构。
翅片管传热计算公式的应用涉及到多个因素，包括翅片管的材料、几何形状、传热系数等。
在实际应用中，通常需要根据具体的工程条件和要求来选择合适的翅片管传热计算公式，进行计算和分析。
4. 翅片管传热计算公式的改进。
目前，翅片管传热计算公式的研究仍在不断深入。
随着传热学理论的发展和工程实践的需求，翅片管传热计算公式的改进是一个重要的研究方向。
翅片管传热计算公式的改进可以从多个方面进行，包括考虑非定常传热、多相传热、传热界面的影响等。
通过改进翅片管传热计算公式，可以更准确地预测翅片管的传热效率，为工程设计和优化提供更可靠的依据。
5. 结语。
翅片管传热计算公式是工程中重要的传热计算工具，它的准确性和可靠性直接影响到工程设备的传热效率和性能。
板翅式换热器原理
板翅式换热器原理板翅式换热器是一种高效的热交换设备，广泛应用于化工、石油、电力、冶金、机械等行业。
其原理是利用板状和翅状的双面挤压成型之间的空间形成换热通道，通过流体的传热来实现换热效果。
首先，我们来了解一下板翅式换热器的结构。
板翅式换热器由板组和翅片组成。
板组由多个平行放置的板堆叠而成，两个板之间形成了流体的换热通道。
翅片组由多个翅片平行排列而成，翅片与板之间同样形成了流体的换热通道。
在换热过程中，热源(一般是高温流体)通过一个流道进入板组的一侧，流经板组的通道，将热量传递给板组中的流体。
同时，冷却介质(一般是低温流体)从另一侧流入，经过翅片组的流道，沿着翅片的外表面与板组之间进行换热。
最终冷却介质吸收热量，使得其温度升高，而热源则失去热量，温度降低。
板翅式换热器之所以能够高效地进行换热，主要得益于其独特的结构。
首先，板堆叠的结构使得换热通道的长度变得更短。
相对于传统的管壳式换热器，板翅式换热器的通道长度较短，流体在通道内流动的时间更短，传热速度更快，换热效率更高。
其次，翅片的使用增加了换热的表面积。
翅片是通过与板之间的多次挤压成型而成，使得翅片与板之间形成了许多密排的鳍片。
这些鳍片可以增加流体的接触面积，进而增强热量的传递。
相同体积下，板翅式换热器的换热面积要比传统的管壳式换热器大很多，从而换热效果更佳。
此外，板翅式换热器还具有压降小、传热均匀等优点。
由于板翅式换热器的流道布翅方式是交叉排列，流体在通道内流动时容易形成旋涡，从而增加了传热效果。
同时，流体在翅片间进行流动时，翅片的结构可以帮助流体进行混合，使得流体温度的分布更加均匀。
此外，独特的结构使得流体在通道内形成交叉流动，通过流体的冲刷作用，可以减少了流道内的污垢积聚，从而减少了维护和清洁的工作量。
总之，板翅式换热器是一种高效的热交换设备，其原理是利用板组和翅片组合成的结构，通过流体的流动和挤压传热来实现换热效果。
它具有换热效率高、占地面积小、结构紧凑、维护和清洁方便等优点，在众多工业领域得到了广泛的应用。
翅片管式换热器
二、翅片管式换热器的传热计算
翅片管式换热器传热基本方程与其它管式换热器一样，即
Q K i Fi t m K o Fo t m
根据翅片管式换热器在加热或冷却空气的过程中是否有凝结 水析出，其传热系数的计算分为干工况与湿工况。
1.干工况
当翅片管式换热器用于加热空气或冷却空气但不产生凝结水 时，这种过程称为干工况（等湿加热或等湿冷却过程）。两 侧均为液体时，其传热系数或对流换热系数均按干工况计算。
机械连接翅片管 有绕片式、镶片式、套片式或串片式等。
绕片式
套片式或串片式
轧片式
二次翻边片
按材料分类
有碳钢、不锈钢、铝及铝合金、铜及铜合金、蒙太尔合金等，有时 还可以采用双金属翅片替代贵金属材料。
2.翅片管的基本要求
良好的传热性能、耐温性能、耐热冲击能力及耐腐蚀能力，易于 清理污垢，压降较低等。
加翅原则： 根据管内、外两侧流体传热性能进行选择。通常翅 片加在对流换热系数小的一侧；当两侧换热系数接近时，则在管 内、外两侧均加翅片，或外加翅片，内加麻花铁、螺旋体等扰动 元件。
2.湿工况
当湿空气外掠翅片管时，由于管外表面温度低于湿空气的露点温度， 空气不但被冷却，而且其中所含的水蒸气也将部分凝结出来，在翅 片表面形成水膜。这种过程称为湿工况。 总传热系数 显热交换与潜热交换
1 ro 1 ri Ko i o
odr Gmax d r 0.1378
0.718
cp
1/ 3
Sf H f
0.296
dr-翅根直径； Gmax-最窄流通截面处的质量流速； Sf -翅片间距； Hf -翅片高度。
板翅式换热器原理
板翅式换热器原理板翅式换热器是一种常见的换热设备，它利用板翅的结构来实现高效的换热。
板翅式换热器广泛应用于化工、石油、电力、冶金等领域，具有换热效率高、结构紧凑、占地面积小等优点。
下面我们将详细介绍板翅式换热器的原理。
首先，板翅式换热器的结构特点决定了它的换热原理。
它由一系列平行排列的金属板组成，每两块板之间夹有一片金属翅片。
这些板和翅片构成了许多狭窄的通道，流体在这些通道中流动，实现换热。
由于板翅式换热器的结构紧凑，流体在通道中的流动路径较短，因此换热效率高。
其次，板翅式换热器的换热原理是通过对流和传热来实现的。
当热流体和冷流体分别在板翅式换热器的两侧流动时，它们之间会发生热量的传递。
热流体在板翅式换热器的通道中流动，热量通过金属板和翅片传递给冷流体，从而实现换热。
由于板翅式换热器的结构设计合理，使得热流体和冷流体之间的传热效果得到最大程度的提高。
另外，板翅式换热器的原理还涉及到翅片的设计。
翅片的形状和排列方式会影响换热器的换热效果。
通常情况下，翅片的形状会选择波纹状或鳍片状，以增加板翅式换热器的换热面积。
同时，合理的翅片排列方式可以改善流体的流动状态，增强对流换热效果。
这些设计都是为了提高板翅式换热器的换热效率。
最后，板翅式换热器的原理还与流体的流动状态有关。
流体在板翅式换热器中的流动状态会影响换热效果。
通常情况下，流体的流动越均匀，换热效果就越好。
因此，在设计和使用板翅式换热器时，需要考虑流体的流动状态，采取措施来优化流体的流动，以提高换热效率。
综上所述，板翅式换热器的原理是通过对流和传热来实现的，其结构特点、翅片设计和流体流动状态都对换热效果有着重要影响。
了解板翅式换热器的原理有助于我们更好地应用和维护这一换热设备，从而发挥其最大的换热效率。
翅片管式换热器工作原理
翅片管式换热器是一种常用的换热设备，它通过翅片管的设计和工作原理实现热量的传递。
下面是翅片管式换热器的工作原理：1.翅片管结构：翅片管由内管和外翅片组成，内管负责流体的传输，而外翅片则提供更大的表面积来增强热量传递效果。
2.流体流动：待加热的流体（一般为液体或气体）从翅片管的一端进入，沿着内管流动。
同时，在内管的外部，冷却介质（如水或空气）也在相反的方向上流动。
3.翅片导热：待加热的流体通过内管壁与外翅片接触，翅片作为导热介质将热量从待加热的流体传递到外翅片上。
4.热量传递：外翅片的表面积相对较大，接触冷却介质，使得热量能够迅速传递到冷却介质中。
5.温度差驱动：翅片管式换热器工作过程中，流体和冷却介质之间的温度差是热量传递的驱动力。
这样，在翅片管内，热量从高温的流体传递到低温的冷却介质，实现了热量的换热。
6.对流传热：在翅片管式换热器中，流体和冷却介质之间的热量传递主要通过对流传热实现。
当热流体经过内管时，热量会通过内管壁传递到外翅片上。
同时，冷却介质在外翅片表面流动，通过对流与外翅片接触，吸收热量。
7.传热效率：翅片管式换热器的热传导效率取决于内管与外翅片之间的热传导性能以及流体和冷却介质之间的对流传热效率。
翅片管的设计可以增加换热表面积，提高换热效率。
8.翅片形状和排列方式：翅片的形状和排列方式也会影响换热器的性能。
常见的翅片形状包括直翅片、弯曲翅片等，而翅片的排列方式可以是平行排列、交错排列等。
这些设计可以增加翅片表面积，增强对流传热效果。
9.应用领域：翅片管式换热器被广泛应用于许多工业领域，如化工、石油、能源、制药等。
它在加热、冷却和温度控制过程中起着重要作用，常见的应用包括汽车散热器、空调系统、工业锅炉等。
总体而言，翅片管式换热器利用翅片管结构和对流传热原理，将待加热的流体与冷却介质之间的热量传递最大化，实现高效的热交换。
这种换热器具有结构简单、传热效率高、紧凑轻，翅片管式换热器通过内管和外翅片的设计，利用翅片作为导热介质，在流体和冷却介质之间建立起热量传递的通道，从而实现了热量的传递和换热。
翅片式换热器介绍
• 引言 • 翅片式换热器的基本原理 • 翅片式换热器的种类与特点 • 翅片式换热器的性能参数 • 翅片式换热器的应用实例 • 结论
01
引言
翅片式换热器的重要性
01
02
03
提高换热效率
翅片式换热器通过增加换 热面积，提高了换热效率， 降低了能耗。
减小换热器体积
翅片式换热器具有紧凑的 结构，减小了换热器的体 积，方便了设备的安装和 维护。
总结词
轻便、耐腐蚀、价格低廉
详细描述
塑料翅片式换热器采用塑料材料（如聚乙烯、聚丙烯、聚氯乙烯等）制成，具有质量轻、耐腐蚀、价格低廉等特 点。由于其材质的特殊性，塑料翅片式换热器在某些特定领域具有独特的优势，如食品、医药、水处理等领域。
其他翅片式换热器
总结词
特殊用途、特定场合
详细描述
除了金属和塑料翅片式换热器之外，还有一些其他材质和特殊用途的翅片式换热器，如陶瓷翅片式换 热器和复合翅片式换热器等。这些换热器在特定场合和特定需求下具有独特的优势，如高温、高压、 高腐蚀等恶劣工况下使用。
强化传热效果
翅片式换热器通过强化传 热，减小了传热温差，提 高了换热器的可靠性和稳 定性。
翅片式换热器的应用领域
01
02
03
04
制冷空调行业
翅片式换热器广泛应用于制冷 空调系统中，如冷库、空调机
等。
化工行业
翅片式换热器在化工行业中用 于各种化学反应的热量交换和
冷却。
石油化工行业
翅片式换热器在石油化工行业 中用于油品的冷却和热量回收
成本较高
翅片式换热器的制造成本 较高，尤其是一些特殊材 料和高精度加工的换热器。
不易清洗
翅片管冷却的原理
翅片管冷却的原理翅片管冷却原理就是通过在传热领域内增加传热表面积来提高传热效率。
翅片管冷却广泛应用于热交换器、散热器等领域，可以有效地提高设备的散热效果，从而保证设备的稳定运行。
翅片管的冷却原理可以分为对流换热和辐射换热两个方面。
首先，对流换热是指通过翅片管与流体之间的传热，流体可以是液体或气体。
当流体通过翅片管的表面时，流体与翅片管之间会发生对流换热，即流体带走了翅片管表面的热量。
对流换热的大小取决于流体的流速、温度、翅片管的长度和形状等因素。
对流换热的原理可以通过流体的对流传热方程来理解，即Q = α*A*(T_f - T_w)，其中Q是换热量，α是对流传热系数，A是翅片管的表面积，T_f是流体的温度，T_w是翅片管的温度。
由此可见，通过增加翅片管的表面积A，可以提高传热量Q，从而实现冷却效果。
其次，辐射换热是指通过翅片管表面的辐射传热。
物体的表面温度会发出热辐射，而翅片管的表面积相对较大，可以增加热辐射的发射面积，从而提高辐射换热的效果。
辐射传热的大小取决于物体的温度、表面的发射率、翅片管的形状和颜色等因素。
辐射换热的原理可以通过斯特藩–玻尔兹曼定律来理解，即Q = ε*A*(σ*(T_w^4 - T_s^4))，其中Q是换热量，ε是表面的发射率，A是翅片管的表面积，σ是斯特藩–玻尔兹曼常数，T_w是翅片管的温度，T_s是周围环境的温度。
由此可见，通过增加翅片管的表面积A，可以提高表面的辐射传热量Q，从而实现冷却效果。
总的来说，翅片管冷却原理是通过增加传热表面积来提高传热效率。
通过对流换热和辐射换热的联合作用，可以将翅片管表面的热量迅速传递给流体和周围环境，从而实现冷却的效果。
此外，不同材料的翅片管会对传热效果产生不同的影响，因此在选择翅片管材料时需要根据具体的应用需求进行合理选择。
综上所述，翅片管冷却原理是通过增加传热表面积来提高传热效率。
通过对流换热和辐射换热的联合作用，翅片管可以将热量迅速传递给流体和周围环境，从而实现冷却的效果。
翅片管换热器的原理
翅片管换热器的原理
翅片管换热器是一种常见的传热设备，用于在流体之间进行热量传递。
它的工作原理基于翅片管的设计和流体的对流传热。
翅片管换热器由一根或多根内部带有翅片的管子组成，其中一种流体（通常称为工作流体）通过管子内部流动，而另一种流体（通常称为传热流体）在管子外部流动。
翅片管的翅片可以增加管子的表面积，提高传热效率。
换热的过程可以分为以下几个步骤：
1. 传热流体与翅片管外表面接触：传热流体在翅片管外部流动，与翅片管的外表面接触。
这种接触导致传热流体与管壁之间的温度差，从而产生传热。
2. 热量传导：热量从传热流体通过翅片管的外表面传导到管壁上。
翅片的存在增加了管壁的表面积，提高了传热效率。
3. 对流传热：传热流体的流动导致对流传热。
当传热流体与翅片管外表面接触时，流体与管壁之间形成薄膜，通过薄膜传递热量。
4. 工作流体的传热：工作流体在翅片管内部流动，通过管壁与传热流体之间的热传导和对流传热，吸收或释放热量。
通过以上步骤，翅片管换热器实现了两种流体之间的热量传递。
传热效率取决于翅片管的设计、流体的流速和温度差等因素。
翅片管换热器广泛应用于空调、冷却系统、加热系统等领域，用于控制流体的温度和热量传递。
翅片式换热器结构特点_概述说明以及解释
翅片式换热器结构特点概述说明以及解释1. 引言1.1 概述翅片式换热器是一种广泛应用于工业、航空航天和汽车行业的换热设备。
它通过利用翅片的大面积来增加热交换效果，实现了高效传热。
其结构紧凑、体积小、重量轻的特点使得它在许多领域中成为首选的换热器类型。
1.2 文章结构本文主要围绕翅片式换热器的结构特点展开阐述，目录分为五个部分。
除引言外，第二部分将介绍翅片式换热器的定义与原理，以及其主要组成部分和工作原理。
第三部分将详细介绍该类型换热器的优势和特点，包括高效传热能力、压力损失小以及结构紧凑等方面。
第四部分将通过实际案例来探讨该类型换热器在工业、航空航天和汽车行业中的应用领域。
最后，在结论部分将对全文进行总结，并展望未来该领域的发展方向或提出相关建议。
1.3 目的本文的目的是全面概述和解释翅片式换热器的结构特点以及其在不同领域中的应用案例。
通过深入了解该类型换热器的工作原理和优势，读者将能够更好地了解并选择合适的换热设备。
此外，本文还致力于提供对未来发展趋势的展望，以帮助读者把握该领域的发展方向。
2. 翅片式换热器结构特点：2.1 翅片式换热器的定义与原理:翅片式换热器是一种常见的紧凑型换热器，通过将许多薄翅片堆叠在一起形成的结构来增加传热面积。
其工作原理基于将流体通过散热片进行对流传热，通过散热片间隙之间的流动路径，实现了高效率的换热过程。
2.2 翅片式换热器的主要组成部分：（1）壳体：壳体是一个容纳内部组件并为流体提供流动通道的外部固定结构。
（2）平板：平板是位于壳体内部、用于支撑和连接散热片的平面元件。
（3）散热片：散热片是由金属材料制成的薄板，其表面具有大量纵横交错排列的细小褶皱或齿条，并负责传递和散发余温。
（4）进出口管道：进出口管道用于引导工作介质进入和离开换热器。
（5）夹层背板：夹层背板连接着相邻的散热片，形成夹层，使热量在片之间循环传递。
2.3 翅片式换热器的工作原理：当介质通过进出口管道流入换热器后，首先被引导到散热片之间的空隙中。
翅片管换热器的主要技术参数
翅片管换热器的主要技术参数
摘要：
翅片管换热器的主要技术参数
I.翅片管换热器简介
II.翅片管换热器的主要技术参数
A.翅片管材料
B.翅片管结构
C.换热器的工作原理
D.翅片管换热器的优点
E.翅片管换热器的应用领域
III.翅片管换热器与其他换热器的比较
IV.结论
正文：
翅片管换热器的主要技术参数
翅片管换热器是一种高效换热设备，它采用翅片管作为换热元件，通过翅片管与流体之间的对流换热，实现对流体的加热或冷却。
翅片管换热器的主要技术参数包括翅片管材料、翅片管结构、换热器的工作原理、翅片管换热器的优点和应用领域等。
翅片管材料通常采用不锈钢、铝、铜等金属材料，以及石墨、陶瓷等非金属材料。
翅片管的结构包括翅片形状、翅片间距、翅片厚度等。
不同的翅片结构对换热器的性能有很大影响。
换热器的工作原理是利用翅片管与流体之间的
温差，通过热量传递，实现对流体的加热或冷却。
翅片管换热器的优点包括：换热效率高、压力损失小、结构紧凑、使用寿命长等。
翅片管换热器广泛应用于化工、石油、冶金、食品、医药等行业，如厂房采暖、食品加热冷却、冷却空气、加热空气等。
与其他换热器相比，翅片管换热器具有更高的换热效率和更小的压力损失。
大棚翅片管散热器工作原理
大棚翅片管散热器工作原理大棚翅片管散热器是一种常见的散热设备，主要用于农业、园艺等领域的温室或大棚中。
该散热器可以有效地降低大棚内的温度，提高植物的生长质量和产量。
本文将详细介绍大棚翅片管散热器的工作原理和优点。
一、大棚翅片管散热器的工作原理大棚翅片管散热器是一种多管并联式热散装置，由进气管、散热管和出气管三部分组成。
其散热管由数条金属翅片排列成一列，由多条散热管并联组成。
进气管将高温的空气导入翅片管内，经过翅片管的热交换作用，将空气中的热量传递给管内的工质（通常是水），使其沿着管路流动。
随着水的流动，内部的热量也随之带走并通过出气管排出大棚外，从而达到散热的目的。
大棚翅片管散热器的热传递主要依靠翅片管与流体之间的对流传热。
在翅片管的表面上，热量和空气之间的热量交换产生对流热传递。
翅片管的表面积较大，能有效提高传热的效率。
大棚翅片管散热器具有传热效率高、能耗低等优点，是大棚内广泛使用的热散设备。
二、大棚翅片管散热器的优点1. 热传导效率高。
大棚翅片管散热器的翅片管表面积较大，可以有效提高热传导效率，降低大棚内部的温度。
2. 能耗低。
翅片管散热器的工质是水，其运行成本较低，不仅减少了能源的消耗，还可以降低大棚内部的湿度。
3. 维护方便。
大棚翅片管散热器的结构简单、清洗方便、使用寿命长，不易出现故障。
4. 温度控制精度高。
大棚翅片管散热器可以根据室内温度的变化调节散热器的运行速度，保持温度的稳定性，提高植物的生长质量和产量。
5. 环保节能。
大棚翅片管散热器不会产生任何有害物质，符合环保标准。
三、总结大棚翅片管散热器是一种常见的大棚散热装置，具有热传导效率高、能耗低、维护方便、温度控制精度高、环保节能等优点。
它还可以提高植物的生长质量和产量，适用于农业、园艺等领域的大棚或温室。
随着现代农业技术的不断发展，大棚翅片管散热器已经成为大规模、高效、智能化的大棚农业生产系统中的重要组成部分。
在大棚农业生产中，为了保障作物的生长和产量，需要大棚内外的温度、湿度、光照等环境因素保持在适宜的范围内。
翅片管,翅片管传热原理及应用
翅片管原理及应用介绍目录公司介绍： (2)1.什么叫翅片管？ (3)2.翅片管传热原理 (3)3、翅片管的分类： (5)1、按加工工艺分类 (5)2、按翅片形状分类 (5)3、根据翅片管的翅片材质是否与基管材质相同可分为 (6)4、单金属翅片管按材质分类 (6)5、按用途分类 (6)4．翅片管照片 (6)5.翅片管应用举例 (9)1、热管空气预热器系列 (9)2、热管省煤器系列 (10)3、热管余热锅炉(蒸发器)系列 (12)公司介绍：无锡康宝石化设备有限公司位于美丽的太湖之滨，灵山脚下。
沪宁高速、锡宜高速、京杭大运河近在咫尺，交通十分便利。
本公司是生产各种规格高频焊螺旋翅片管、热管及各种热交换设备的专业工厂。
在长期的不断创新中逐步壮大，今年更是巨资引进3条美国最新技术的高频焊生产线。
超强的导电性能、更充分的功率发挥，使产品质量得到更有效的提升，生产效率成倍增加。
新建的3800平方高标准厂房，月产翅片管1000余吨。
能满足客户的各种工期需求，以及先进的热管排气生产线和各类专业的生产装备，使产品在质量上，大大提高了市场的竞争能力。
本公司始终坚持走“精品化、专业化、诚信化”的道路，以及“质量第一、用户第一、创新务实”的理念，为客户提供优质的产品和优良的服务。
竭诚欢迎各界朋友，光临考察、指导！无锡康宝石化设备有限公司地址：无锡杨市保健工业区7#网址：1.什么叫翅片管？翅片管（Finned Tube），顾名思义，是管子表面带有翅片的传热管。
翅片管又叫鳍片管，也称肋片管。
由于管子表面上增加了翅片或鳍片，使原有的传热面积得到了扩展，故翅片管又称谓带扩展表面的传热管，而翅片本身又可称谓扩展表面。
翅片管的典型结构如下图所示。
下图中，（1）为圆管，又称基管或光管，（2）为翅片。
2.翅片管传热原理用普通的圆管（光管）组成的热交换器，在很多情况下，管外流体和管内流体对管壁的换热系数是不一样的。
所谓换热系数，是指单位换热面积，单位温差（流体与壁面之间的温差）时的换热量，它代表流体和壁面之间的换热能力的大小。
翅片管及翅片管换热器
(1)厚度不变的直肋 (2)可变厚度的直肋
(3)厚度不变的圆肋
第十三页，共22页。
2. 翅(肋)片的效率及翅化比
(1)翅(肋)片的效率
是翅片管的实际传热量与假定肋片的温度都处于肋基温度 时传热量的比值。 (2)翅化比
是翅片管的传热面积与光管（不带翅片）时面积的比值。
第十四页，共22页。
四、翅片设计中有关参数的确定
第五页，共22页。
焊接肋片主要问题是焊接工艺质量、焊缝中残渣不利传 热甚至引起断裂，高频焊常被采用，效果较好；机械连接翅片 管通常有绕片式、镶嵌式、热套或胀接式三种类型。机械连接 翅片管的优点是经济、肋片和管子材料可任意组合，翅化比可 大到30，其缺点是接触热阻可能因膨胀不均匀引起松动而加大， 故绕片式的工作温度多不超过200～250℃，镶嵌式耐热性能较 好，常用于250~350℃的场合，但制造费高，强度较低。
K——为以翅管总外表面积为基准的传热系数，
ΔT——管内外流体的有效平均温差，
F′——光管的外表面积，
F——翅片管总的外表面积。
第十八页，共22页。
(2) 传热系数的计算(以F′为基准)
当壁面温度与换热系数均一定时，翅片管的传热系数除多 了翅片热阻外，翅片管传热系数计算式子完全一致。 (3) 翅片管传热系数的经验值(以F′为基准)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
翅片管换热器的原理
翅片管换热器是一种常见的换热设备，广泛应用于工业生产和生活中。
它的工作原理是通过翅片管的设计和排列，实现了高效的传热和换热效果。
翅片管换热器由翅片管和外壳组成，其中翅片管是主要的传热元件。
翅片管的内部是一个空心的管道，外部则覆盖着许多翅片。
这些翅片的作用是增加传热面积，提高换热效率。
当热流体通过翅片管时，翅片管内壁与热流体之间存在温度差。
根据热力学原理，温度差会引起热量的传导和对流。
当热流体的温度高于翅片管内壁时，热量会从热流体传导到翅片管内壁，然后通过对流传递给外部介质。
相反，当热流体的温度低于翅片管内壁时，热量会从外部介质传导到翅片管内壁，然后通过对流传递给热流体。
翅片管的设计和排列对换热效果有着重要的影响。
首先，翅片的形状和尺寸会影响传热面积和传热速率。
一般来说，翅片越多，越密集，传热面积越大，传热速率也越快。
其次，翅片的形状和排列方式会影响流体的流动状态和传热方式。
常见的翅片形状有直翅片、斜翅片和扇形翅片等。
不同的翅片形状和排列方式会影响流体的湍流程度和传热方式，从而影响换热效果。
翅片管换热器在工业生产中有着广泛的应用。
例如，在化工行业中，翅片管换热器常用于高温高压条件下的传热过程，如石油精炼、化
学反应和蒸汽发生器等。
在电力行业中，翅片管换热器常用于发电厂的余热回收和供热系统中。
此外，翅片管换热器还广泛应用于空调、冷冻、冷却和加热等领域。
翅片管换热器通过翅片的设计和排列，实现了高效的传热和换热效果。
它在工业生产和生活中有着广泛的应用，对提高能源利用效率和节约能源具有重要意义。
通过不断优化翅片管的设计和排列方式，翅片管换热器的传热效率将进一步提高，为各行各业的发展做出更大的贡献。
