船舶抗沉结构与堵漏
船舶破舱安全性及抗沉能力分析

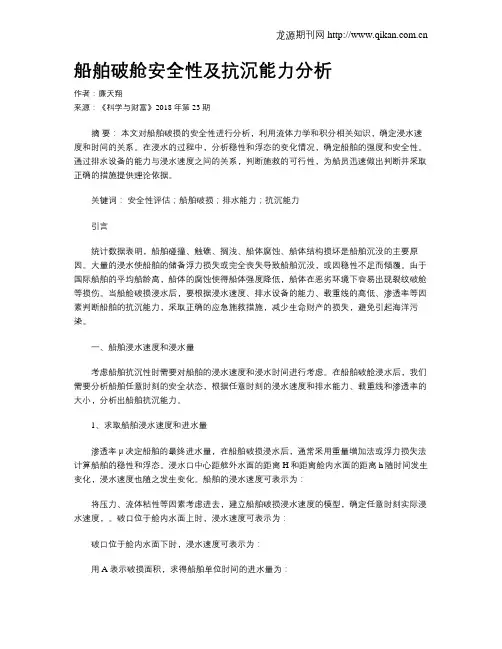

船舶破舱安全性及抗沉能力分析作者：廉天翔来源：《科学与财富》2018年第23期摘要：本文对船舶破损的安全性进行分析，利用流体力学和积分相关知识，确定浸水速度和时间的关系。
在浸水的过程中，分析稳性和浮态的变化情况，确定船舶的强度和安全性。
通过排水设备的能力与浸水速度之间的关系，判断施救的可行性，为船员迅速做出判断并采取正确的措施提供理论依据。
关键词：安全性评估；船舶破损；排水能力；抗沉能力引言统计数据表明，船舶碰撞、触礁、搁浅、船体腐蚀、船体结构损坏是船舶沉没的主要原因。
大量的浸水使船舶的储备浮力损失或完全丧失导致船舶沉没，或因稳性不足而倾覆。
由于国际船舶的平均船龄高，船体的腐蚀使得船体强度降低，船体在恶劣环境下容易出现裂纹破舱等损伤。
当船舱破损浸水后，要根据浸水速度、排水设备的能力、载重线的高低、渗透率等因素判断船舶的抗沉能力，采取正确的应急施救措施，减少生命财产的损失，避免引起海洋污染。
一、船舶浸水速度和浸水量考虑船舶抗沉性时需要对船舶的浸水速度和浸水时间进行考虑。
在船舶破舱浸水后，我们需要分析船舶任意时刻的安全状态，根据任意时刻的浸水速度和排水能力、载重线和渗透率的大小，分析出船舶抗沉能力。
1、求取船舶浸水速度和进水量渗透率μ决定船舶的最终进水量，在船舶破损浸水后，通常采用重量增加法或浮力损失法计算船舶的稳性和浮态。
浸水口中心距舷外水面的距离H和距离舱内水面的距离h随时间发生变化，浸水速度也随之发生变化。
船舶的浸水速度可表示为：将压力、流体粘性等因素考虑进去，建立船舶破损浸水速度的模型，确定任意时刻实际浸水速度，。
破口位于舱内水面上时，浸水速度可表示为：破口位于舱内水面下时，浸水速度可表示为：用A表示破损面积，求得船舶单位时间的进水量为：2估算船舶达到平衡时所需的时间由上述公式可知，船舶破损的浸水速度随时间发生变化。
在初始阶段，舱内液面低于破口时，其速度不断增大。
当舱内液面高度高于破口中心后，其速度逐渐变小。
船舶抗沉性
船舶适航性控制 抗沉性
（3）限界线以上的船体结构开口关闭装置 ）
在舱壁甲板以上， 在舱壁甲板以上，要求采取一切合理和可行的措 施限制海水从舱壁甲板以上浸入舱内。 施限制海水从舱壁甲板以上浸入舱内。 舱壁甲板或其上一层甲板都要求是风雨密的， ①舱壁甲板或其上一层甲板都要求是风雨密的，露 天甲板上的所有开口， 天甲板上的所有开口，均设有能迅速关闭的风雨 密关闭装置。 密关闭装置。 在限界线以上外板上的舷窗、舷门、 ②在限界线以上外板上的舷窗、舷门、装货门和装 煤门以及关闭开口的其他装置，应为风雨密的， 煤门以及关闭开口的其他装置，应为风雨密的， 且有足够的强度。 且有足够的强度。 ③在舱壁甲板以上第一层甲板以下处所内的所有舷 应配有有效的内侧舷窗盖， 窗，应配有有效的内侧舷窗盖，且易于关闭成水 密的。 密的。 露天甲板上都设有排水口和流水孔， ④露天甲板上都设有排水口和流水孔，以便在任何 天气情况下能迅速排除露天甲板上的积水。 天气情况下能迅速排除露天甲板上的积水。
情感目标：
（1）良好的职业道德；
（2）团队的合作精神； （3）面对船体破损情形不畏艰险；
3
任务介绍
1、船舶在大海中航行，偶尔会遭遇狂风巨 浪，海面固体漂浮物，与他船碰撞和擦底， 触礁等情况，这些都有可能使船体破损， 若不及时采取措施，可能会对船舶，人命 和财产安全构成威胁，严重时会导致沉船 事故。 2、若是船舶遇险导致船舱破损，我们该如何 应对？船舱进水如何判断？船舶抵抗能力 如何？如何正确选用堵漏器材对船体破损 部位进行堵漏？这些都是我们在该任务中 需要训练的目标。
7
船舶适航性控制 抗沉性
二、计算抗沉性的两种方法
1、增加重量法 、 2、损失浮力法（固定排水量法） 损失浮力法（固定排水量法）
第8章 关闭设备与堵漏设备(船舶结构与设备课件)
3.抗沉性：指船舶以舱或数舱破损进水后仍能保持一定浮 性和稳性的能力。
4.风雨密:指在任何海况下，水不会渗入船内。
பைடு நூலகம்
5.限界线:在舷侧低于舱壁甲板上表面至少76mm处所绘的线。 6.舱壁甲板:指横向水密舱壁所达到的最高的一层甲板。 7.一舱不沉制：船舶在一舱破损后破舱水线不超过限界线， 但在两舱破损后超过。
3.关闭设备 1）防撞舱壁上不准开任何门或人孔。 2）货船甲板间舱的水密舱壁上，可以装设在舱壁两侧迅速 关闭的铰链式水密门（一级）离港时关闭，航行中不得开启， 装有防止任意开启的装置，在港开启时记入航海日志中（值 班驾驶员掌控）。 3）一般船舶水密舱壁上的水密门，都是滑动式水密门（二 级）；但舱壁甲板以下有旅客舱室的所有水密门和门槛在重 载水线下，水密门数量较多时，必须设动力滑动式水密门 （三级）。
8.分舱载重线:系指用于决定船舶分舱的水线。 9. 船舶分舱长度:货船的分舱长度指船舶处于最深分舱载重
线时，限制垂向浸水范围的甲板及以下部分最大投影型长度
（适用于船长超过100m的货船）。 10.可浸长度:客船的可浸长度指对有连续舱壁甲板的船舶，
在船长中某一点的可浸长度，是以该点为中心的最大限度的
5.保持船体平衡的方法 1）排除法（油、水、货）。
2）移载法。
3）对称灌注法（慎用）。 6.舱壁的加强：在邻舱的舱壁上用垫木、垫板、
支柱及木楔等支撑。
第八章 关闭设备与堵漏设备
一、 基本概念
1.稳性: 船舶在外力作用下偏离其 平衡位置而倾斜，当外力
消失后，能自行回复到原
来平衡位置的能力，或者 说是船舶在外力作用消失 后保持其原有位置的能力。 分为初稳性和大倾角稳性
考虑。
2.浮性:指船舶在各种载重情况下，保持一定浮态的性能。即船 舶受到水的浮力使船舶能浮在水面上的性能。

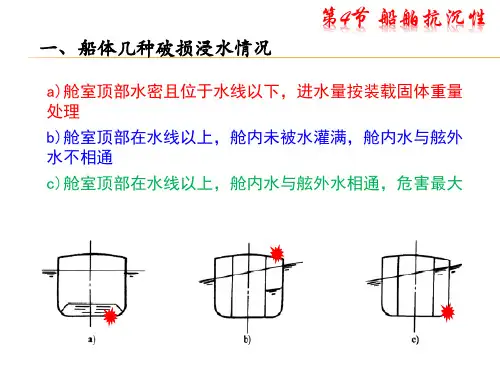

-船舶结构与适航性控制(节)
F≤1，随着船长的增加逐渐减小。
(1)当0.5< F ≤ 1.0时，为一舱制船舶。 (2)当0.33< F ≤ 0.5时，为二舱制船舶。 (3)当0.25< F ≤ 0.33时，为三舱制船舶。
则该舱的长度称为以 C1点为中心的可浸长度 Lf 。
第4节 船舶抗沉性 二、船舶抗沉性的基本概念 ○ 5.可浸长度 L f 和可浸长度曲线
船中部的船舱可浸长度稍长。 船中前后舱室可浸长度稍短（因出现纵倾） 艏艉部的舱室可浸长度可以长一些（因船体形状
瘦削）。
第4节 船舶抗沉性 二、船舶抗沉性的基本概念 ○
✓ 木匠每日测量水舱、污水舱液位
✓ 所有水密舱壁上的水密门在航行中保持关闭；因工作需 要而必须开启，应能随时关闭；水密舱壁上的水密门， 航行中每天进行操作；其他性质的水密门，至少一周检 查一次。
堵漏应变部署及演习：每周一次；堵漏信号二长一短连 放1min，2min内到达集合地点。
一、船舶摇荡运动的形式○
（4）垂荡：船舶沿垂向轴做周期性的上下平移运动
（5）纵荡：船舶沿纵向轴做周期性的前后平移运动
（6）横荡：船舶沿横向轴做周期性的左右平移运动
一、船舶摇荡运动的形式○
第4节 船舶摇荡性
3．后果：
(1)可能使船舶失去稳性而倾覆；
(2)使船体结构和设备受到损坏；
(3)引起货物移动从而使船舶重心移动危及船舶安全；
（1）船用门 水密门：一级铰链门、二级手动滑动门（90s关闭）、三 级动力兼手动滑动门（液压操纵时，60s关闭）。机舱与 轴隧之间
舰船防腐防漏系列技术要求
舰船防腐防漏系列技术要求舰船防腐防漏是保证船舶耐用、安全使用的重要环节，而舰船防腐防漏系列技术要求也是航海领域中非常重要的事项。
下面就让我们来深入了解一下此类技术要求的具体内容吧。
一、舰船防腐舰船防腐是指通过对船舶表面进行涂覆、喷涂等操作，以使船体表面形成一层具有防腐性能的膜层，以保护船体不受海洋环境的侵蚀和损伤。
舰船防腐的技术要求主要包括以下几个方面：1.涂料材料选择：舰船防腐涂料需要具备一定的防腐蚀性能，所以材料选择非常重要。
目前常见的涂料材料有环氧树脂涂料、聚氨酯涂料、硅丙乳液涂料等。
2.涂料涂布方式：针对舰船表面的不同材质和形状，涂布方式也需要有所不同，如滚涂、刷涂、喷涂等。
3.涂层厚度和平整度：舰船防腐涂层的厚度和平整度是防腐工作中非常重要的指标，需要按照涂料材料规定的涂布层数和厚度要求进行施工。
4.涂料固化条件：涂料材料的固化条件也是舰船防腐技术要求的重要内容，在涂料施工完毕后需要根据不同材料的特性和环境条件进行固化。
舰船防漏是指通过对船舶各种管道接口、水封等位置进行加固处理，以免因管道漏水、内部渗漏等原因导致船舶受损。
在进行舰船防漏方面，涉及到的技术要求主要有如下几个方面：1.水封部位加固：对船舶中的水封部位进行加固，以保证船舶在行驶中不会因水封失效而导致漏水。
2.管道连接处加固：在管道连接处，通过加固件、密封组件等技术手段，加强管道连接处的密封性能，避免漏水问题的发生。
3.内部液体渗漏防治：在船舶内部，通过安装控制阀、泵站等设备控制内部液体流动，以避免液体渗漏导致的损伤。
4.观察、检测机制建立：舰船防漏还需要建立相关的观察、检测机制，及时发现漏水问题并采取相应的措施加以修补。
总之，舰船防腐防漏系列技术要求是具有相当重要意义的，只有严格按照相关技术规范进行操作，才能保证船舶的安全、实用性。
简述船舶破损后采取应对措施及计算抗沉性方法

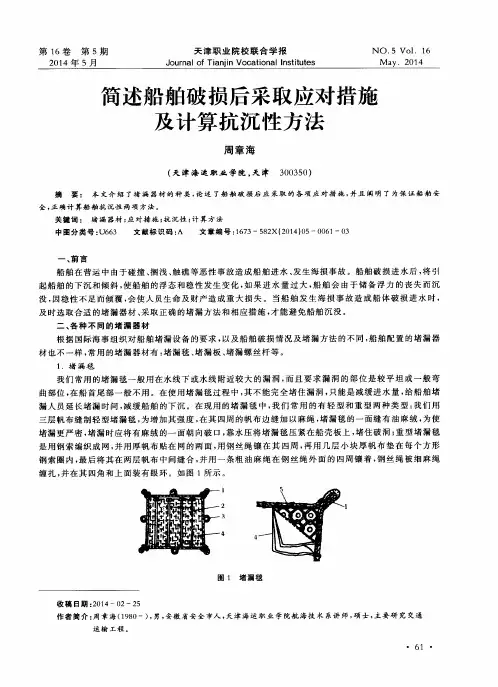

图 １ 堵 漏 毯

收 稿 日期 ： ２ ０ １ ４ —０ ２ —２ ５
作者简介 ： 周章海（ １ ９ ８ ０ 一） ， 男， 安 徽 省 安 全 市人 ， 天 津 海 运 职 业 学 院航 海 技 术 系讲 师 ， 硕 士， 主 要 研 究 交 通
运输工程 。
・
６１
２． 堵 漏 板
堵 漏 板 的结 构 形 式 有 很 多 种 ， 常见 的 主要 有 圆形 折 式 、 螺杆折 式及方形 折式三种 ： 圆 形 折 式 我 们 一 般
是 从 船 体 内部 进 行 堵 漏 ， 结构简单 ， 其组 成 主要 包 括 由绞 链 连 接 而 成 的 两 块 折 式 铁 板 、 拉 索 及 橡 皮 垫 等 组 成； 螺 杆 折 式 也 是 将 其 从 船 体 内部 向 舷外 伸 出进 行 堵 漏 的一 种 简 易 工 具 ， 主 要 用 以堵 住 直径 较 小 的 近 似 圆 形 破 洞 。 主要 结 构 包 括 堵 漏 板 、 螺杆 、 撑 架 和蝶 形 螺 母 等 ， 三 块 堵 漏 板 通 过 铰链 连接 ， 并 在 板 的 四 周 用 橡 皮
