模电习题库答案

模电习题库答案⼀、填空题1、P型半导体多数载流⼦为空⽳，⽽N型半导体的多数载流⼦为电⼦。

2、为了使三极管具有放⼤作⽤，要求外加电压保证发射结正偏，集电结反偏。

3、甲类功放电路管⼦的导通⾓为2π，⼄类功放电路管⼦的导通⾓为π。

4、同相⽐例运算电路可实现Au>1的放⼤器；反相⽐例运算电路可实现Au<0的放⼤器。

5、差分放⼤电路能够放⼤差模信号，⽽抑制共模信号。

6、在具有反馈的放⼤电路中，如果令输出电压0u，反馈信号消失，说明它o的反馈类型属于电压反馈，否则就是电流反馈。

KH信号通过，应该选7、在某个信号处理系统中，要求让输⼊信号中的10～15ZKH的⼲扰信号，不使其通过可采⽤带通滤波器，如果要抑制20～30Z⽤带阻滤波器。

8、振荡电路的⾃激振荡条件中，幅值平衡条件为AF=1，相位平衡条件为：ψa+ψf=2nπ。

9、当静态⼯作点Q的位置偏低，⽽输⼊电压u的幅值⼜相对较⼤，则很容易引i起截⽌失真，当静态⼯作点Q的位置偏⾼，⽽输⼊电压u的幅值⼜i相对较⼤，则很容易引起饱和失真。

10、正弦波振荡电路由放⼤器、正反馈⽹络和选频⽹络和稳幅环节四部分构成。

11、PN结外加正向偏置电压时，在外电场的作⽤下，空间电荷区的宽度要变窄，于是多⼦的扩散运动将增强。

12、当三极管⼯作在放⼤区（线性区）时，集电极电流的变化基本与Uce⽆关，⽽主要受 Ib 的控制。

13、半导体中的载流⼦为电⼦和空⽳。

14、三极管根据结构不同可分成PNP型和NPN 型。

15、共模抑制⽐K等于差模放⼤倍数与共模放⼤倍数之⽐的绝对值，CMRK值越⼤，表明电路抑制共模信号的能⼒越强。

CMR16、在对放⼤电路的输⼊、输出电阻的影响中，串联负反馈的影响是使输⼊电阻的阻值增⼤，⽽电压负反馈的影响是使得输出电阻的阻值减⼩。

17、在某个信号处理系统中，为了获得输⼊电压中的低频信号，应该选⽤低通滤波器，为了避免50HZ电⽹电压的⼲扰进⼊放⼤器，应该选⽤带阻滤波器。

模电复习资料(判断和填空有答案)

判断题第一章半导体 1、少数载流子是电子的半导体称为P型半导体。

（对）二极管1、由PN结构成的半导体二极管具有的主要特性是单向导电性。

（对）2、普通二极管反向击穿后立即损坏，因为击穿是不可逆的。

（错）3、晶体二极管击穿后立即烧毁。

（错）三极管1、双极型晶体三极管工作于放大模式的外部条件是发射结正偏，集电结也正偏。

（错）2、三极管输出特性曲线可以分为三个区,即恒流区,放大区,截止区. （错）3、三极管处于截止状态时，发射结正偏。

（错）4、晶体三极管的发射区和集电区是由同一类半导体（P型或N型）构成的，所以极e和c极可以互换使用。

（错）5、当集电极电流值大于集电极最大允许电流时，晶体三极管一定损坏。

（错）6、晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。

（错）场效应管1、场效应管的漏极特性曲线可分成三个区域：可变电阻区、截止区和饱和区。

（错）第二章1、技术指标放大电路的输出信号产生非线性失真是由于电路中晶体管的非线性引起的，对2、基本放大电路在基本放大电路中，若静态工作点选择过高，容易出现饱和失真。

（对）3、放大电路的三种组态射极跟随器电压放大倍数恒大于1,而接近于1。

（错）三种基本放大电路中输入电阻最大的是射极输出器。

（对）射极跟随器电压放大倍数恒大于1,而接近于1。

（错）射极输出器不具有电压放大作用。

（对）4、多级放大电路直流放大器是放大直流信号的，它不能放大交流信号。

（错）直流放大器只能放大直流信号。

（错）现测得两个共射放大电路空载时的放大倍数都是-100，将它们连成两级放大电路，其电压放大倍数为10000。

（错）多级放大器的通频带比组成它的各级放大器的通频带窄，级数愈少，通频带愈窄。

（错）。

多级放大器总的电压放大倍数是各级放大倍数的和。

（错）多级阻容耦合放大器的通频带比组成它的单级放大器的通频带宽。

（错）第四章在三种功率放大电路中，效率最高是的甲类功放。

（对）第五章从信号的传输途径看，集成运放由输入级，输出级，偏置电路这几个部分组成。

模电(填空+选择+大题共224道)题目和答案

`0001 01A1在纯净的半导体中掺入5价元素杂质，形成（）型半导体，在此种半导体中多数载流子是（）。

`0002 01A1在纯净的半导体中掺入3价元素杂质，形成（）型半导体，在此种半导体中多数载流子是（）。

`0003 01A1PN结的导电特性是。

`0004 01A2为了使晶体管能有效地起放大作用，其管芯结构总是使：（1）发射区掺杂浓度；（2）集电结面积比发射结面积。

`0005 02A1夹断电压是（）型场效应管的参数，开启电压是（）型场效应管的参数。

`0006 02A1场效应管有（）种载流子导电，场效应管是（）控制（）型器件。

`0007 02A1共射放大电路中输出电压与输入电压相位。

`0008 02A1在放大电路中，晶体管通常工作在工作区。

`0009 02A1双极性晶体管工作在放大区的条件：发射结，集电结。

`0010 02A1场效应管三个电极分别为极、极和极。

`0011 02A1在单管共集放大电路中，输出电压与输入电压的极性。

`0012 02A2在单管共基放大电路中，输出电压与输入电压的极性。

`0013 02A2场效应管放大电路有共、共和共三种基本形式。

`0014 02A2场效应管从结构上可以分为（）和（）型两大类型`0015 02A2单管共射极放大器，当工作点Q选择较高时，易出现失真。

`0016 02A2在电子线路中，一般用输出电阻R O来衡量放大器带负载的能力，R O越小，则带负载的能力。

`0017 02A2双极性晶体管工作在饱和区的条件：发射结，集电结。

`0018 02A2双极性晶体管工作在截止区的条件：发射结，集电结。

`0019 02A3单管共射极放大器，当工作点Q选择较低时，易出现失真。

`0020 02A3某放大电路在负载开路时的输出电压为6V，当接入2KΩ负载电阻后，输出电压降为4 V，这表明该放大电路的输出电阻为。

`0021 02A3如果信号源接近于理想电压源，通常希望放大电路的输入电阻；如果信号源接近于理想电流源，通常希望放大电路的输入电阻。

模电复习资料(专科)

模拟电路复习资料一、填空题1在本征半导体硅中，加入三价元素硼形成（P型）半导体，加入五价元素磷形成（N型）半导体；2．为了保证三极管工作在放大区，要求发射结（正向）偏置、集电结（反向）偏置；3．在三种基本组态放大电路中，输入电阻最高的是（共集电极）电路，输入电阻最低的是（共基极）电路，输出电阻最低的是（共集电极）电路；4．在场效应管放大电路中，结型场效应管需要（反向）偏置，增强型绝缘栅场效应管需要（正向）偏置；5．（串联）负反馈使输入电阻提高，（电压）负反馈使输出电阻减小；6．振荡器电路产生振荡时，必须满足（振幅平衡）条件和（相位平衡）条件；7．电容滤波适用于（小电流）负载场合，电感滤波适用于（大电流）负载场合。

1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为（自由电子），少数载流子为（空穴）。

2、二极管的伏安特性曲线上可分为死区、（正向导通）区、反向截止区和（反向击穿）区四个工作区。

3、双极型三极管简称晶体管，属于（电流）控制型器件，单极型三极管称为MOS管，属于（电压）控制型器件。

4、放大电路应遵循的基本原则是：（发射）结正偏；（集电）结反偏。

5、射极输出器具有（电压放大倍数）恒小于1、接近于1，输入信号和输出信号同相，并具有（输入电阻）高和（输出电阻）低的特点。

6、对放大电路来说，人们一般希望电路的输入电阻（越大）越好，因为这可以减轻信号源的负荷。

人们又希望放大电路的输出电阻（越小）越好，因为这可以增强放大电路的整个负载能力。

7、晶体管由于在长期工作过程中，受外界（温度的影响）及电网电压不稳定的影响，即使输入信号为零时，放大电路输出端仍有缓慢的信号输出，这种现象叫做（零点）漂移。

克服该漂移的最有效常用电路是（差动）放大电路。

8、理想运放工作在线性区时有两个重要特点：一是差模输入电压约等于零，称为（虚短）；二是两输入端电流约等于零，称为（虚断）。

9、单相半波整流电路的输出电压平均值是变压器输出电压U2的0.45倍；桥式整流电路的输出电压平均值是变压器输出电压U2的（0.9）倍；桥式、含有电容滤波的整流电路,其输出电压的平均值是变压器输出电压U2的（1.2）倍。

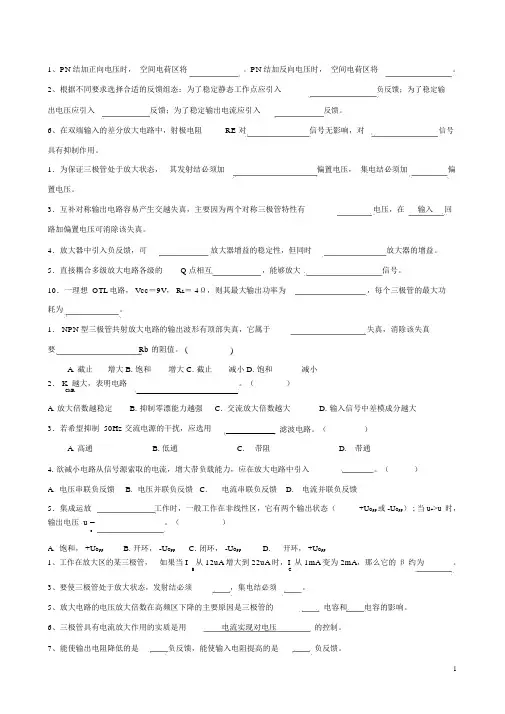

模电选择填空题

1、PN结加正向电压时，空间电荷区将。

PN结加反向电压时，空间电荷区将。

2、根据不同要求选择合适的反馈组态：为了稳定静态工作点应引入负反馈；为了稳定输出电压应引入反馈；为了稳定输出电流应引入反馈。

6、在双端输入的差分放大电路中，射极电阻RE 对信号无影响，对信号具有抑制作用。

1．为保证三极管处于放大状态，其发射结必须加偏置电压，集电结必须加偏置电压。

3．互补对称输出电路容易产生交越失真，主要因为两个对称三极管特性有电压，在输入回路加偏置电压可消除该失真。

4．放大器中引入负反馈，可放大器增益的稳定性，但同时放大器的增益。

5．直接耦合多级放大电路各级的Q点相互，能够放大信号。

10．一理想 OTL电路， Vcc＝9V， R L＝ 4Ω，则其最大输出功率为，每个三极管的最大功耗为。

1． NPN型三极管共射放大电路的输出波形有顶部失真，它属于失真，消除该失真要Rb 的阻值。

()A. 截止增大B. 饱和增大C. 截止减小D. 饱和减小2． K 越大，表明电路。

（）CMRA. 放大倍数越稳定B. 抑制零漂能力越强C. 交流放大倍数越大D. 输入信号中差模成分越大3．若希望抑制 50Hz 交流电源的干扰，应选用滤波电路。

（）A. 高通B. 低通C.带阻D.带通4. 欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入。

（）A. 电压串联负反馈B. 电压并联负反馈C.电流串联负反馈D.电流并联负反馈5．集成运放工作时，一般工作在非线性区，它有两个输出状态（+U Opp或 -U Opp） ; 当 u+>u-时，输出电压 u =。

（）oA. 饱和， +U OppB. 开环， -U OppC. 闭环， -U OppD.开环， +U Opp1、工作在放大区的某三极管，如果当 IB 从 12uA增大到 22uA时，I 从 1mA变为 2mA，那么它的β约为。

C3、要使三极管处于放大状态，发射结必须，集电结必须。

模电试题及答案(大学期末考试题)

【模拟电子技术】模拟试题一一、填空题：〔每空1分共40分〕1、PN结正偏时〔导通〕，反偏时〔截止〕，所以PN结具有〔单向〕导电性。

2、漂移电流是〔温度〕电流，它由〔少数〕载流子形成，其大小与〔温度〕有关，而与外加电压〔无关〕。

3、所谓理想二极管，就是当其正偏时，结电阻为〔0 〕，等效成一条直线；当其反偏时，结电阻为〔无穷〕，等效成断开；4、三极管是〔电流〕控制元件，场效应管是〔电压〕控制元件。

5、三极管具有放大作用外部电压条件是发射结〔正偏〕，集电结〔反偏〕。

6、当温度升高时，晶体三极管集电极电流Ic〔变小〕，发射结压降〔不变〕。

7、三极管放大电路共有三种组态分别是〔共基〕、〔共射〕、〔共集〕放大电路。

8、为了稳定三极管放大电路的静态工作点，采用〔电压并联〕负反应，为了稳定交流输出电流采用〔串联〕负反应。

9、负反应放大电路和放大倍数AF=〔1/〔1/A+F〕〕，对于深度负反应放大电路的放大倍数AF=〔 1/ F 〕。

10、带有负反应放大电路的频带宽度BWF=〔〕BW，其中BW=〔〕，〔〕称为反应深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为〔〕信号，而加上大小相等、极性相反的两个信号，称为〔〕信号。

12、为了消除乙类互补功率放大器输出波形的〔〕失真，而采用〔〕类互补功率放大器。

13、OCL电路是〔〕电源互补功率放大电路；OTL电路是〔〕电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数〔〕，输入电阻〔〕，输出电阻〔〕等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制〔〕漂移，也称〔〕漂移，所以它广泛应用于〔〕电路中。

16、用待传输的低频信号去改变高频信号的幅度称为〔〕，未被调制的高频信号是运载信息的工具，称为〔〕。

17、模拟乘法器输出与输入的关系式是U0=〔〕，电路符号是〔〕。

二、选择题〔每空2分共30分〕1、稳压二极管是一个可逆击穿二极管，稳压时工作在〔〕状态，但其两端电压必须〔〕，它的稳压值Uz才有导通电流，否那么处于〔〕状态。

模电考试题及答案

模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。

A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。

A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。

A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。

A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。

A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。

A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。

A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。

A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。

A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。

答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。

答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。

答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。

《模电》练习题

练习题一1. 填空题1.1 贴片电阻多用数码法标示,如512标示Ω;5.1k1.2 色环电阻,红+红+橙+金+棕,表示阻值和误差为;22.3Ω±1%1.3 某采样电阻标注为R005,表示该电阻的阻值为Ω;0.0051.4 一瓷片电容其标示为104J,表示其容量为uF、误差为±5%;0.11.5 电容具有通,阻的电气特性;交流,直流1.6 电感在电路中常用“L”表示,电感的特性是通直流阻交流,频率越,线圈阻抗越大;高1.7 低频扼流圈应用于电流电路、音频电路或场输出等电路,其作用是阻止电流通过;低频交流1.8 P型半导体中的多数载流子是,N型半导体中的多数载流子是;空穴,电子1.9 温度增加时,二极管的正向电阻将会变;小1.10 PN结最大的特点是;单向导电性1.11 硅整流二极管1N4001的最大整流电流为A,最高反向工作电压为V;1,501.12 用指针式万用表R×1k挡测量某二极管电阻,在阻值较小的一次测量中,黑表笔接的是二极管的极;正1.13 三极管有三个引脚,基极用表示、集电极用C表示、极用E表示;B,发射1.14 三极管是内部含有2个PN结,并且具有放大能力的特殊器件;它分为型和型两种;NPN,PNP1.15 指针式万用表的黑表笔接三极管基极,红表笔接触另外两极中的任一电极,若指针偏转角度很大,说明被测管子是型;NPN1.16 驻极体话筒与电路的接法有输出和输出两种;源极,漏极1.17 用万用表测出的扬声器电阻值是电阻值,比标称阻抗值要,这是正常现象;直流,小1.18 压电陶瓷片是一种结构简单、轻巧的器件;电声1.19 电烙铁按结构可分为电烙铁和电烙铁;内热式,外热式1.20 焊接电子元件时,一般来说最恰当的时间是在s内完成;1.5~41.21 用数字万用表测试二极管的反向电阻,应显示为;12. 选择题2.1 有几位同学拿来一个滑动变阻器,看到铭牌上标有“20Ω1A”的字样,这几位同学讨论时说出了以下几种对铭牌意义的理解,你认为正确的是;CA.电阻的最小值是20Ω,允许通过的最大电流是1AB.电阻的最小值是20Ω,允许通过的最小电流是1AC.电阻的最大值是20Ω,允许通过的最大电流是1AD.电阻的最大值是20Ω,允许通过的最小电流是1A2.2 色环电阻,红+红+红+金表示;CA.222Ω±5%B.22Ω±5%C.2.2kΩ±5% C.2.2kΩ±10%2.3 符号表示 ;CA.可调电阻B.固定电阻C.压敏电阻D.电位器2.4 电容器250uF、300VAC是指;AA.耐交流电压最大300VB.耐交流电压最少300VC.耐直流电压300VD.适合300W用2.5 体积大、容量大,适用于电源滤波、低频耦合、旁路等场合的电容是;CA.瓷片电容B.涤纶电容C.电解电容D.纸介电容2.6 电路图形符号表示;BA.无铁芯的线圈B.有铁芯的线圈C.变压器D.可调电感2.7 在本征半导体中掺入微量的价元素,形成N型半导体;DA.二B.三C.四D.五2.8 本征半导体中,自由电子浓度空穴浓度;BA.大于B.等于C.小于D.跟温度有关2.9 本征半导体温度升高以后, ; CA.自由电子增多,空穴数基本不变B.空穴数增多,自由电子数基本不变C.自由电子数和空穴数都增多,且数目相同D.自由电子数和空穴数都不变2.10 空间电荷区是由构成的;CA.电子B.空穴C.离子D.分子2.11 PN结加正向电压时,空间电荷区将;AA. 变窄B. 基本不变C. 变宽D.无法确定2.12 稳压管的稳压区是其工作在区;DA. 正向导通B.正向截止C.反向截止D.反向击穿2.13 当温度升高时,二极管的反向饱和电流将;AA. 增大B. 不变C. 减小D.由外部电路决定2.14 电路图形符号表示的是;CA.整流二极管B.三极管C.稳压二极管D.可控硅2.15 用万用表的R×100Ω档和R×1kΩ档分别测量一个正常的二极管的正向电阻,两次测量的结果将;BA.R×100Ω档的测量值比R×1kΩ的测量值大B.R×100Ω档的测量值比R×1kΩ的测量值小C.相同D.无法判断2.16 已知二极管的反向击穿电压U BR=20V,当电源电压U S=5V时,测得反向电流I S=2μA;若把电源电压U S调整到10V,则电流I S的大小约为;CA.10 μAB.4μAC.2μAD.1μA2.17 电路图形符号表示的是型三极管;BA.NPNB.PNPC.CBED.BCE2.18晶体三极管管是器件;AA.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流2.19 工作在放大区的某三极管,如果当i B从10μA增大到20μA时,i C从2mA变为4.5mA,那么它的β约为;DA.100B. 200C. 225D. 2502.20 在正常放大的电路中,测得晶体管三个电极的对地电位分别为6V、5.7V和0V,则该三极管的类型和材料为;DA.NPN硅管B.PNP硅管C.NPN锗管D.PNP锗管3. 判断题3.1 四色环电阻的第四色带,一般标示误差,金色为±5%,银色为±10%; √3.2 光敏电阻表面的光线愈强,电阻值愈小;√3.3 电容器容量的标注方法有直标法、文字符号法和色标法等;色标法与电阻的不同;×3.4 漂移运动是少数载流子运动而形成的;√3.5 因为N型半导体的多子是自由电子,所以它带负电;×3.6 型号为2CW14的稳压二极管其稳压值U Z在6~7.5V之间,说明某一2CW14管子的稳压值是在6~7.5V之间可变;×3.7 如果稳压二极管的工作电流I Z<I Zmin,则管子可能被损坏;×3.81发光二极管的管压降比硅稳压二极管的管压降要大;√3.9 用万用表R×1k挡测量某发光二极管的正反向电阻值,若两次测量的结果均接近无穷大,说明该发光二极管已经损坏;×3.10 指针万用表R×100挡的黑表笔串接1.5V电池后接发光二极管的正极,红表笔接发光二极管的负极,正常的发光二极管应发光;√3.11 若测得三极管的集电极电流I C>I CM,说明管子肯定发生热击穿而损坏;×3.12 三极管的电流总能满足I C=βI B的关系;×练习题二1. 填空题1.1 放大电路的静态是指时的工作状态,动态是指时的工作状态;u i=0,u i≠01.2 放大电路必须设置合适的静态工作点,否则,输出信号可能产生;失真1.3 NPN 管放大电路,如果静态工作点设置太低可能产生失真；如果静态工作点设置太高可能产生失真;截止,饱和1.4 放大电路的输入电阻R i是从看进去的等效电阻,放大电路的输出电阻R O是从看进去的等效电阻;输入端,输出端1.5 造成放大电路静态工作点不稳定的因素很多,其中影响最大的是;温度1.6 信号从基极输入、从集电极输出的是共的放大电路；信号从基极输入,从发射极输出的是共的放大电路;发射极,集电极1.7三种组态的三极管基本放大电路比较,输入电阻最大的是共的放大电路,输出电阻最小的是共的放大电路;集电极,集电极1.8 三种组态的三极管基本放大电路比较,即能放大电压信号,也能放大电流信号的是共的放大电路;发射极1.9 某放大器输入电压有效值为10mV,信号源电压有效值为20mV,信号源内阻为1kΩ,则该放大器的输入电阻为kΩ;11.10 某放大器空载时测得输出电压为2V,接上3kΩ的负载电阻后,测得输出电压为1.5V,则该放大器的输出电阻为kΩ;11.11 某多级放大器中各级电压增益为：第一级25dB、第二级30dB、第三级-15dB、第四级60dB,该多级放大器的总增益为,总的放大倍数为;100dB,1051.12 当电压放大倍数下降为最大电压放大倍数A u m的0.707倍时,所对应的两个频率分别称为和;下限截止频率,上限截止频率,1.13 多级电压放大器级间耦合方式有耦合、耦合和耦合三种方式;直接,变压器,阻容1.14 在多级放大电路中,后级的输入电阻是前级的,而前级的输出电阻可视为后级的;负载电阻,信号源内阻1.15 某放大器的开环放大倍数为A,引入反馈后的放大倍数为A f,若|A f|>|A|,则可断定引入的是反馈;正1.16 负反馈可以使输入电阻增大；负反馈可使输出电压稳定;串联,电压2. 选择题2.1 处于放大状态的NPN型三极管,各电极的电位关系是;CA.U B>U C>U EB.U E>U B>U CC.U C>U B>U ED.U C>U E>U B2.2 处于放大状态的PNN型三极管,各电极的电位关系是;BA.U B>U C>U EB.U E>U B>U CC.U C>U B>U ED.U C>U E>U B2.3 低频小功率NPN型硅三极管饱和时,U CE近似等于;AA.0.3V CC2.4 固定偏置共射放大电路,如果用直流电压表测得U CE≈V CC,可能是 ;BA.R B短路B. R B开路C. R C开路D.β过大2.5 固定偏置共射放大电路,如果用直流电压表测得U CE≈0,可能是 ;AA.R B短路B. R B开路C. R C短路D.β过小2.6 基本共射放大电路中,基极电阻R B的作用是;AA.限制基极电流,使三级管工作在放大区,并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路2.7 基本共射放大电路中,集电极电阻R C的作用是;BA.限制集电极电流的大小B.将输出电流的变化量转化为输出电压的变化量C.防止信号源被短路D.保护直流电压源E C2.7 有两个空载放大倍数相同,输入和输出电阻不同的放大器甲和乙,对同一信号源进行放大,在负载开路的情况下,测得甲的输出电压小,这说明甲的;BA.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小2.8 放大电路产生零点漂移的主要原因是;AA.环境温度变化引起参数变化B.放大倍数太大C.采用了直接耦合方式D.外界存在干扰源2.9 NPN管基本共射放大电路输出电压出现了非线性失真,通过减小R B失真消除,这种失真一定是失真;BA.饱和B.截止C.双向D.相位2.10 一个放大器由两级相同的放大器组成,已知它们的增益分别为30dB和40dB,则放大器的总增益为;CA.30dBB.40dBC.70dBD.1200dB2.11 多级放大器与单级放大器相比,电压增益将;AA.提高B.降低C.不变D.不确定2.12 电流并联负反馈对放大器的影响,正确的是;DA.能稳定静态工作点,增加电压放大倍数的稳定性,减小输入电阻B.使放大器不稳定,可能产生自激振荡C.能稳定静态工作点,提高输入电阻,稳定放大器的输出电压D.能稳定放大器的输出电流,减小输入电阻,但放大器带负载能力减小2.13 为了稳定静态工作点,应引入;AA.直流负反馈B.交流负反馈C.直流正反馈D.交流正反馈2.14 某负反馈放大电路,输出端接地时,电路中的反馈量仍存在,则表明该反馈是;BA.电压B.电流C.串联D.并联2.15 某负反馈放大电路,输出端接地时,电路中的反馈量变为零,则表明该反馈是;AA.电压B.电流C.串联D.并联2.16 如果希望减小放大电路向信号源索取的电流,则宜采用负反馈;CA.电压B.电流C.串联D.并联2.17 如果希望负载变化时输出电流稳定,则应引入负反馈;BA.电压B.电流C.串联D.并联2.18 如果希望负载变化时输出电压稳定,则应引入负反馈;AA.电压B.电流C.串联D.并联2.19 负反馈放大电路产生自激振荡的条件除了满足相位平衡条件φA +φB ＝2n+1π,还需满足的幅值条件是 ;A A.F A =1 B.F A ＞1 C.F A ＜1 D.F A=0 3. 判断题3.1 只有放大电路既能放大电流又能放大电压,才称其具有放大作用;×3.2 可以说任何放大电路都具有功率放大的作用;√3.3 共射放大电路既能放大电流信号又能放大电压信号;√3.4 放大器不带负载时的增益比带负载时的增益小;×3.5 放大电路必须加上合适的直流电源才能正常工作;√3.6 直接耦合放大电路的低频响应比阻容耦合放大电路的好;√3.7 阻容耦合放大电路只能放大交流信号,不能放大直流信号;√3.8 直接耦合放大电路的温漂很小,所以应用很广泛;×3.9某两级放大器中各级电压增益为：第一级2dB 、第二级3dB,放大器的总增益为6 dB;×3.10 负反馈可以消除放大器本身产生的非线性失真;×3.11 在放大电路中,通过合理引入交流负反馈,可使电路的增益得到稳定;√3.12 电压负反馈可以稳定输出电压,流过负载的电流也就必然稳定了;×4. 计算分析题4.1 如图2.4b 所示固定偏置共射放大电路中,已知三极管静态时的U BEQ =0.7V,电流放大倍数β=80,r be =1.2k Ω；R B =500 k Ω,R C =R L =5k Ω,V CC =12V;试求：1静态工作点Q ；2电压放大倍数A u 、输入电阻R i 和输出电阻R O ;1I BQ =22.6uA,I CQ =1.8mA,U CEQ =3V ；2A u =-166.7,R i =1.2k Ω,R O =5 k Ω;4.2 如图2.4b 所示固定偏置共射放大电路中,忽略三极管管压降,电流放大倍数β=80,r be =1.42k Ω；R B =750 k Ω,R C =R L =5.1k Ω,V CC =15V;试求：1静态工作点Q ；2负载R L 接入和断开两种情况下的电压放大倍数A u ;3输入电阻R i 和输出电阻R O ;4若信号源内阻R S =1.42 k Ω,求负载时的电压放大倍数A us ;1I BQ =20uA,I CQ =1.6mA,U CEQ =6.84V ；2R L 断开时,A u =-287 ；R L 接入时,A u =-144；3R i =1.42k Ω,R O =5 .1k Ω；4A us =-72;4.3 如图2.16a 所示分压式共射放大电路中,已知三极管静态时的U BEQ =0.7V,电流放大倍数β=100,r be =1k Ω；R B1=5 k Ω,R B2=15 k Ω,R E =2.3 k Ω,R C =R L =3k Ω,V CC =12V;试求：1静态工作点Q ；2电压放大倍数A u 、输入电阻R i 和输出电阻R O ;3分别估算信号源内阻R S =1 k Ω和3k Ω两种情况下的A us ;1I BQ=10uA,I CQ=1mA,U CEQ=6.7V；2A u=-150,R i=0.79kΩ,R O=3kΩ；3A us1=-66；A us2=-31;4.4 如图2.16a所示分压式共射放大电路中,已知三极管静态时的U BEQ=0.7V,电流放大倍数β=80,r be=2.2kΩ；R B1=5kΩ,R B2=20kΩ,R E=2.3 kΩ,R C=R L=10kΩ,V CC=15V;试求：1静态工作点Q；2电压放大倍数A u、输入电阻R i和输出电阻R O;3若将三极管换成β=100的管子,点将如何变化;4若旁路电容C E开路,则电压放大倍数A u和输入电阻R i将如何变化;1I BQ=12.5uA,I CQ=1mA,U CEQ=2.7V；2A u=-182,R i=1.42kΩ,R O=10kΩ；3I CQ、U CEQ基本不变,I BQ=10uA 4A u=-2.17,R i=3.92kΩ,R O=10kΩ;4.5 在图2.19中,已知三极管静态时的U BEQ=0.7V,电流放大倍数β=100,r be=1kΩ；R B=200kΩ,R E=R L=3kΩ,V CC=12V;试求：1静态工作点Q；2电压放大倍数A u、输入电阻R i和输出电阻R O;1I BQ=22.5uA,I EQ=2.25mA,U CEQ=5.25V；2A u=0.993,R i=86.5kΩ,R O=9.9Ω;4.6 在图P4.6所示电路中,哪些引入了交流负反馈分别判断它们的反馈组态;图P 4.6练习题三1. 填空题1.1 在差分放大电路中,大小相等、极性或相位一致的两个输入信号称为信号；大小相等,极性或相位相反的两个输入信号称为信号;共模,差模1.2 差分放大电路,若两个输入信号u i1 = u i2,则输出电压,u o = V；若u i1=100 V,u i2=80 V,则差模输入电压u i d= V；共模输入电压u i c = V;0,20,901.3 根据输入输出连接方式不同,差分放大电路可分为、、、和四种类型;双端输入双端输出,双端输入单端输出,单端输入双端输出,单端输入单端输出1.4 双端输入双端输出的理想差分放大电路中,电压放大倍数A ud=100,若两个输入电压u i1 =+15mV, u i2=+5mV,则输出电压u o= mV;10001.5 已知某差分放大电路的差模放大倍数A ud=100,共模放大倍数A uc=0 ;试问：1u i1=5mV,u i2=5mV,u O= ;02u i1=5mV,u i2=-5mV,u O= ;1V3u i1=0,u i2=-10mV,u O= ;1V2. 选择题2.1 直接耦合放大电路输入级采用差分放大电路是为了;CA.稳定增益B.提高输入电阻C.抑制温漂D.扩展频带2.2 差模信号是差分放大电路两个输入端信号的;BA.和B.差C.比值D.平均值2.3 对于长尾式差分放大电路,在差模交流通路中,射极电阻R E可视为;BA.开路B.短路C.2R ED.R E2.4 与乙类功率放大电路比较,甲乙类功率放大电路的主要优点是;DA.放大倍数大B.效率高C.输入电阻大D.交越失真小2.5 理想状态下,甲类功率放大电路的效率最大可达,乙类功率放大电路的效率最大可达;A,CA.50% D.100%2.6 所谓电路的最大不失真输出功率是指输入正弦波信号幅值足够大,使输出信号基本不失真且幅值最大时, ;DA.晶体管上得到的最大功率B.电源提供的最大功率C.负载上获得的最大直流功率D.负载上获得的最大交流功率2.7 当互补推挽功率放大电路的输入信号为1kHz、10V的正弦电压时,输出电压波形如图P2.14所示;说明电路中出现了；AA.饱和失真B.截止失真C.频率失真D.交越失真为了改善输出电压波形,应;DA.进行相位补偿B.适当减小功率放大管的直流偏置电压|U BE|C. 适当增大功率放大管的直流偏置电压|U BE|D.适当减小输入信号图P 2.14 图P2.152.8 当互补推挽功率放大电路的输入信号为1kHz、10V的正弦电压时,输出电压波形如图P2.15所示;说明电路中出现了；DA.饱和失真B.截止失真C.频率失真D.交越失真为了改善输出电压波形,应;CA.进行相位补偿B.适当减小功率放大管的直流偏置电压|U BE|C. 适当增大功率放大管的直流偏置电压|U BE|D.适当减小输入信号3. 判断题3.1 参数完全对称的双端输入双端输出差分放大电路,只能放大差模信号,不能放大共模信号;√3.2 差分放大电路用恒流源代替R E是为了增大差模放大倍数;×3.3 产生零点漂移的原因主要是三极管参数受温度的影响;√3.4 放大电路采用复合管是为了减小输入电阻和放大倍数;×3.5 利用两只NPN型管构成的复合管只能等效为NPN型管;√3.6 利用一只NPN型管和一只PNP型管构成的复合管只能等效为PNP型管;×3.7 镜像电流源电路中两只晶体管的特性应完全相同;√练习题四1. 填空题1.1 集成电路按功能可分为和两大类;模拟集成电路,数字集成电路1.2 集成运放是一种放大倍数、输入电阻和输出电阻的直接耦合多级电压放大电路;高,高,低1.3 集成运放的输入级通常采用电路,输出级通常采用电路;差分放大,互补对称式功放1.4 集成运放有两个输入端,分别称为输入端和输入端;同相,反相1.5 反映了集成运放输入端向信号源索取电流的大小;差模输入电阻1.6 集成运放的理想条件是：开环差模电压放大倍数A od＝；差模输入电阻r id＝；输出电阻r o＝；共模抑制比K CMR= ；上限截止频率f H=∞;∞,∞,0,∞1.8 为了工作在线性工作区,应使集成运放电路引入；为了工作在非线性区,应使集成运放电路在状态;负反馈,无反馈或正反馈1.9 识别集成运放是否工作在线性区的关键是看;外电路是否引入负反馈1.10 理想集成运放工作在线性区的两个基本特点：一是；二是;u+ = u-或者虚短, i+ = i- = 0或者虚短1.11 集成运放的输入方式有输入、输入和输入三种;反相输入,同相输入,差动输入1.12 输入电阻很大的运算电路是比例运算放大器,电路中引入的是负反馈;同相,电压串联1.13 电压比较器中的集成运放通常工作在区,电路引入了反馈;非线性,无或正1.14 在模拟运算电路中,集成运放通常工作在区,电路引入了反馈;线性,负1.15过零比较器可将正弦波变为波,积分器可将方波变为波;方,三角1.16 有用信号频率为20Hz~1kHz,应选用滤波电路；有用信号频率低于4kHz,应选用滤波电路；希望抑制50Hz的交流电源的干扰,应选用滤波电路；希望抑制1MHz 以下的信号,应选用滤波电路；带通,低通,带阻,高通2. 选择题2.1 集成运放电路实质上是一个;AA.直接耦合的多级放大电路B.阻容耦合的多级放大电路B.变压器耦合的多级放大电路C.单级放大电路2.2 集成运放的A od越大,表示；K CMR越大,表示;DBA.最大共模输入电压越大B.抑制温漂的能力越强C.最大差模输入电压越大D.对差模信号的放大能力越强2.3 关于理想运算放大器的错误叙述是;AA.输入阻抗为零,输出阻抗也为零B.输入信号为零时,输出处于零电位C.频带宽度从零到无穷大D.开环电压放大倍数无穷大2.4通用型集成运放的中间级多采用;AA.共射放大电路B.差分放大电路C.OCL电路D.OTL电路2.5 集成运放的互补输出级采用共集接法,其原因是;CA.频带宽B.放大电压的能力强C.带负载能力强D.输入电阻大2.6 集成运放的输入失调电压U IO和失调电流I IO的数值越大,说明集成运放;AA.输入级参数对称性差B.放大差模信号能力差C.高频特性差D.最大共模输入电压大2.7为了工作在线性工作区,应使集成运放电路处于状态；为了工作在非线性区,应使集成运放电路处于状态;BCA.正反馈B.负反馈C.正反馈或无反馈D.负反馈或无反馈2.8 关于理想集成运放的输入电阻和输出电阻论述正确的是 ;AA.输入电阻为∞,输出电阻为0B.输入电阻为0,输出电阻为∞C.输入电阻和输出电阻均为∞D.输入电阻和输出电阻均为02.9 关于比例运算电路的说法,不正确的是 ;DA.同相比例运算电路存在共模信号B.反相比例运算电路不存在共模信号,即共模信号为零C.同相和反相比例运算电路都可用叠加定理求输出D.同相和反相比例运算电路都存在虚地2.10 在图P2.10所示电路中,设u I ＞0,若R F开焊,则电路的输出电压u O = ;BA.+U OMB.－U OMC.∞D.02.11在图P2.10所示电路中,若R ＝R F ,则电路的输出电压u O = ;DA.+U OMB.－U OMC.u ID.－u I2.12 图P2.10所示电路的反馈类型和极性是 ;BA.电压串联负反馈B.电压串联正反馈C.电压并联负反馈D.电压并联正反馈 2.13 图P2.10所示电路的电压放大倍数为 ;A A.R R A F uf -= B.R R A F uf = C.R R A F uf +=1 D.RR A F uf -=1 2.14 为了得到电压放大倍数为100的放大电路,应选用 ;B A.反相比例运算电路B.同相比例运算电路C.积分运算电路D.微分运算电路 2.15 为了得到电压放大倍数为－50的放大电路,应选用 ;AA.反相比例运算电路B.同相比例运算电路C.积分运算电路D.微分运算电路2.16 图P2.16中实现积分运算的电路是 ;A2.17 如图P2.17所示电路,当输入方波信号时,电路的输出波形为 ;CA.正弦波B.矩形波C.三角波D.尖脉冲图P2.10图P2.16图P2.173. 判断题3.1 在运算电路中,同相输入端和反相输入端均为“虚地”;× 3.2 实现运算电路不一定非引入负反馈;×3.3 在深度负反馈条件下,运算电路依靠反馈网络实现输出电压和输入电压的某种运算;√ 3.4 集成运放在开环情况下一定工作在非线性区;√3.5 当集成运放工作在非线性区时,输出电压不是高电平,就是低电平;√ 3.6 由集成运放组成的有源滤波电路中一定引入了深度负反馈;√ 3.7 电压比较器电路中集成运放的净输入电流为零;√3.8 电压比较器的阈值电压是使集成运放同相输入端电位和反相输入端电位相等的输入电压;√3.9 电压比较器将输入开关信号转换为模拟信号;×3.10 电压比较器输出端限幅电路中的稳压管不一定非加限流电阻不可;×3.11 集成运放在开环时,输出电压很难调到零,只有在闭环时,输出电压才容易调到零;√4. 计算分析题4.1 试求图P4.1所示各电路输出电压与输入电压的运算关系式;a 由于R N =R 1//R 2//R f =R P =R 3,所以332211I f I f I f O u R R u R R u R R u ⋅+⋅-⋅-=,可得u O =-2u I1-2 u I2+5 u I3b 由于R N =R 1 //R f =R P =R 2//R 3,所以332211I f I f I f O u R R u R R u R R u ⋅+⋅+⋅-=,可得u O =-10u I1+10 u I2+ u I3 c 由于R N =R 1 //R f =R P ,所以2111I f I f O u R R u R R u ⋅+⋅-=,可得u O =-8u I1+8 u I2d 由于R N =R 1 //R 2///R f =R P =R 3//R 4,所以44332211I f I f I f I f O u R R u R R u R R u R R u ⋅+⋅+⋅-⋅-=,可得u O =-20u I1-20 u I2+40 u I3+ u I4图P4.11.2 正弦波振荡电路按组成选频网络的元件类型不同,分为振荡电路、振荡电路和振荡电路;RC ,LC ,石英晶体1.3 文氏桥正弦波振荡电路的“桥”是以、、和各为一臂组成的;选频网络串联的RC ,并联的RC ,负反馈网络中的R 1,R F1.4 常见的LC 正弦波振荡电路有、、和三种;变压器反馈式,电容三点式,电感三点式1.5 为了得到音频信号发生器,应采用正弦波振荡器;RC2. 选择题2.1 正弦波振荡器只需满足下述条件就能产生振荡 ;D A.ΦA +ΦF ＝2nπn ＝0,1,2,… B.｜AF ｜＝1C.｜AF ｜＞1D.ΦA +ΦF ＝2nπn ＝0,1,2,…,且｜AF ｜＞1;2.2 RC 串并联网络在RCf f π210==时,电路呈 ;BA.感性B.阻性C.容性D.以上都不是2.3 正弦波振荡电路中正反馈网络的作用是 ;A A.保证电路满足相位平衡条件B.提高放大器的放大倍数C.使振荡器产生单一频率的正弦波D.保证放大器满足幅值条件 2.4 在正弦波振荡器中,放大电路的主要作用是 ;A A.保证振荡器满足振荡条件能持续输出正弦波信号 B.保证电路满足相位平衡条件 C.把外界的影响减小D.以上三种作用都具有2.5 在RC 文氏桥正弦波振荡电路中,为了满足振荡的相位平衡条件,放大电路的输出信号与输入信号的相位差的适合值为 ;DA.90°B.180°C.270°D.360°2.6 在LC 电感三点式振荡电路中,要求L 1、L 2的连接点中心抽头必须交流接 ;B A.电感B.发射极C.集电极D.基极2.7 RC 文氏桥振荡电路的起振条件是,放大器的放大倍数A u ＞ ;B A.B.3C.D.22.8 某电子设备要求产生频率在10~20MHz 之间连续可调的正弦波振荡信号,应采用；若另一电子设备要求产生频率为20MHz 的正弦波振荡信号,且频率稳定度为10-8,应采用 ;BCA.RC 振荡电路B.LC 振荡电路C.石英晶体振荡电路D.以上均可b2.9 产生低频正弦波一般可用振荡电路,要求频率稳定度很高,则可用振荡电路;C A.RC ,LCB.LC ,RCC.RC ,石英晶体D.LC ,石英晶体3. 判断题3.1 只要满足相位平衡条件,电路就会产生正弦波振荡;×3.2在振荡频率特别高时,应考虑正弦波振荡电路中的放大电路采用共基接法;√3.3 正弦波振荡电路的频率应决定于选聘网络,而不应决定于晶体管的极间电容、分布电容等;√3.4 桥式文氏桥RC 正弦波振荡电路的唯一特点是以RC 串并联网络作为选频网络;× 3.5 具有选频网络的放大电路引入正反馈,就将产生正弦波振荡;× 3.6 RC 振荡电路的振荡管一直工作在线性放大区;√3.7 电容三点式正弦波振荡电路输出的谐波成分比电感三点式的大,因此波形差;×练习题六1. 填空题1.1 稳压电源一般由、和三部分电路组成;整流,滤波,稳压1.2 在负载电流比较小时且其变化也比较小的时候,应采用滤波电路,而负载电流比较大时应采用滤波电路;电容,电感1.3 直流稳压电源按稳压调整元件与负载的连接关系分型稳压电源和型稳压电源;串联,并联1.4 若电源变压器副边电压为U 2,若采用整流电路,则输出电压平均值为U OAV ＝0.45U 2；若采用全波整流电路,则输出电压平均值为U OAV ＝ U 2;半波,0.91.5 若电源变压器副边电压为U 2,则桥式整流后的输出电压平均值为U OAV ＝ ,桥式整流电容滤波后满足R L C ≥3~5T /2的输出电压平均值为U OAV ＝ ;0.9U 2,1.2U 21.6 电路如图P1.6所示; 已知：U OAV =20V,R L =100Ω;且满足R L C ≥3~5T /2;则变压器副边电压U 2= ；若电容C 脱焊,负载电阻R L 上的平均电流I LAV = ;17V,150mA1.7电路如图1.7所示;已知U I =12~14V,稳压管U Z =5V,I Z =5mA, P ZM =200mW,R L =250;限流电阻R 的取值范围为；若R =220Ω时,负载电阻R L 开路,则稳压管可能因 ;150~280Ω,管耗过大而损坏1.8 串联稳压电源正常工作时,调整管工作在状态,比较放大管工作在状态,提供基准电压的稳压二极管工作在状态;放大,放大,反向击穿2. 选择题2.1 理想二极管在单相桥式整流、电阻性负载电路中,承受的最大反向电压为 ;B A.小于22UB.等于22UC.大于22U 且小于222UD.等于222U2.2 理想二极管在半波整流电容滤波电路中的导通角为 ;AA.小于180°B.等于180°C.大于180°D.等于360°图P1.6图P1.7。

模电考试试题10套和答案(打印版)

坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

模电填空题

填空题1．在常温下，硅二极管的门槛电压约为 0.5V，导通后在较大电流下的正向压降约为 0.7V；锗二极管的门槛电压约为 _0.1_V，导通后在较大电流下的正向压降约为_0.3_V。

2、二极管的正向电阻小；反向电阻大。

3、二极管的最主要特性是单向导电性。

ＰＮ结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。

4、二极管最主要的电特性是单向导电性，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个电阻。

5、电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为模拟电子技术。

6、PN结反向偏置时，PN结的内电场增强。

PN具有具有单向导电特性。

7、硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为 0.7 伏；其门坎电压Vth约为 0.5 伏。

8、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。

9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为电子—空穴对。

10、因掺入杂质性质不同，杂质半导体可为空穴（P）半导体和电子（N）半导体两大类。

11、二极管的最主要特性是单向导电性，它的两个主要参数是反映正向特性的最大整流电流和反映反向特性的反向击穿电压。

12、在常温下，硅二极管的开启电压约为 0.5 V，导通后在较大电流下的正向压降约为 0.7 V。

13、频率响应是指在输入正弦信号的情况下，输出随频率连续变化的稳态响应。

15、N型半导体中的多数载流子是电子，少数载流子是空穴。

16、按一个周期内一只三极管的导通角区分，功率放大电路可分为甲类、乙类、甲乙类三种基本类型。

17、在阻容耦合多级放大电路中，影响低频信号放大的是耦合和旁路电容，影响高频信号放大的是结电容。

18、在NPN三极管组成的基本共射放大电路中，如果电路的其它参数不变，三极管的β增加，则IBQ 增大，ICQ 增大，UCEQ 减小。

模电试题及答案

模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。

答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。

答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。

答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。

答案：电流5. 稳压二极管的稳定电压值通常在______V左右。

答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。

模电基础试题及答案

模电基础试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这种材料被称为：A. 导体B. 绝缘体C. 半导体D. 超导体答案：C2. 在PN结中，正向偏置时，电流主要由哪种载流子通过？A. 电子B. 空穴C. 电子和空穴D. 离子答案：C3. 下列哪个元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D4. 运算放大器的理想工作条件是：A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案：B5. 共发射极放大电路中，输出信号与输入信号的相位关系是：A. 同相B. 反相C. 无关系D. 相位差90度答案：B6. 晶体三极管的放大作用是通过控制哪个极的电流来实现的？A. 发射极B. 基极C. 集电极D. 任何极答案：B7. 在模拟电路中，通常使用哪种类型的反馈来提高电路的稳定性？A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案：B8. 场效应管（FET）的主要优点之一是：A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案：A9. 理想运算放大器的输入阻抗是：A. 有限值B. 零C. 无穷大D. 负无穷大答案：C10. 串联负反馈可以导致放大电路的：A. 增益增加B. 增益减少C. 带宽增加D. 带宽减少答案：B二、填空题（每空1分，共10分）1. 半导体二极管的主要特性是______，即正向导通，反向截止。

答案：单向导电性2. 在共基极放大电路中，输入信号与输出信号的相位关系是______。

答案：同相3. 运算放大器的开环增益通常在______以上。

答案：100000（或10^5）4. 场效应管的控制方式是______控制，而双极型晶体管的控制方式是______控制。

答案：电压；电流5. 理想运算放大器的输出电压与输入电压之间的关系是______。

答案：输出电压远大于输入电压三、简答题（每题5分，共10分）1. 简述晶体三极管的三种基本放大电路及其特点。

大学生模电试题及答案

大学生模电试题及答案一、选择题（每题2分，共10分）1. 在模拟电路中，运算放大器的输入级通常采用什么类型的晶体管？A. 双极型晶体管B. 场效应晶体管C. 绝缘栅晶体管D. 光电晶体管答案：B2. 以下哪个不是模拟电路的特点？A. 信号处理的连续性B. 信号放大C. 数字信号处理D. 模拟信号处理答案：C3. 在模拟电路中，下列哪个元件不是用来进行信号放大的？A. 运算放大器B. 晶体管C. 电阻D. 电感答案：C4. 模拟电路中的噪声主要来源于哪些方面？A. 电源B. 元件内部C. 外部电磁干扰D. 所有以上答案：D5. 在模拟电路设计中，通常采用什么方法来减小噪声？A. 增加电源电压B. 增加信号频率C. 使用低噪声元件D. 所有以上答案：C二、填空题（每题2分，共10分）1. 在模拟电路中，_________是用来实现信号放大的。

答案：运算放大器2. 模拟电路中的信号通常是以_________形式存在的。

答案：连续3. 场效应晶体管（FET）的特点是输入阻抗_________，输出阻抗相对较低。

答案：很高4. 在模拟电路中，为了减少信号失真，通常需要对信号进行_________。

答案：滤波5. 模拟电路设计中，为了提高信号的信噪比，可以采取_________。

答案：增益控制三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路通常使用模拟信号进行放大、滤波等处理，而数字电路则通过数字逻辑进行信号的编码、解码和处理。

2. 描述在模拟电路设计中，如何选择合适的运算放大器。

答案：在模拟电路设计中，选择合适的运算放大器需要考虑其带宽、输入输出阻抗、增益、电源电压范围、功耗以及噪声等级等因素，以确保运算放大器能够满足电路设计的要求。

四、计算题（每题15分，共30分）1. 给定一个运算放大器电路，其输入电压为1V，输出电压为10V。

模电测试题及答案

模电测试题及答案一、选择题（每题5分，共20分）1. 在模拟电路中，三极管的基本放大作用是通过改变哪个参数来实现的？A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案：C2. 理想运算放大器的输入阻抗是：A. 零B. 无穷大C. 有限值D. 负值答案：B3. 在共发射极放大电路中，输出电压与输入电压相位关系是：A. 同相B. 反相C. 正交D. 无固定相位关系答案：B4. 以下哪个元件不是模拟电路中的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D二、填空题（每空3分，共15分）1. 在模拟电路中，放大器的增益可以通过改变________来调节。

答案：电阻值2. 运算放大器的输出电压范围受到________的限制。

答案：电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。

答案：高4. 模拟电路中的反馈可以分为________和________。

答案：正反馈，负反馈5. 模拟电路中的噪声主要来源于________和________。

答案：电源，半导体器件三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路通常使用模拟信号，如电压或电流的连续变化，来表示信息；数字电路则使用二进制数字信号，即0和1，来表示信息。

2. 描述运算放大器的基本组成及其工作原理。

答案：运算放大器主要由输入级、中间级和输出级组成。

输入级通常为差分放大器，用于放大两个输入端之间的电压差；中间级为高增益放大级，进一步放大信号；输出级则负责将放大后的信号输出。

运算放大器的工作原理基于负反馈原理，通过调整反馈电阻来控制放大倍数。

四、计算题（每题15分，共30分）1. 给定一个共发射极放大电路，其静态工作点为Vcc=12V，Rc=2kΩ，Re=1kΩ，β=100，求该电路的静态集电极电流Ic。

模电填空题(有答案)

填空题：1：按要求填写下表。

答案：答案如表所示。

难度：3知识点：晶体管单管放大电路的三种基本接法2：在图P2.10所示电路中，设某一参数变化时其余参数不变，在表中填入①增大②减小或③基本不变。

答案：答案如解表P2.12所示。

解表P2.12所示难度：3知识点：基本共射放大电路的组成和分析3：根据下列要求，将应优先考虑使用的集成运放填入空内。

已知现有集成运致的类型是：①通用型 ②高阻型 ③高速型 ④低功耗型 ⑤高压型 ⑥大功率型 ⑦高精度型（1）作低频放大器，应选用。

（2）作宽频带放大器，应选用。

（3）作幅值为1μV 以下微弱信号的量测放大器，应选用。

（4）作内阻为100k Ω信号源的放大器，应选用。

（5）负载需5A 电流驱动的放大器，应选用。

（6）要求输出电压幅值为±80的放大器，应选用。

（7）宇航仪器中所用的放大器，应选用。

答案：（1）① （2）③ （3）⑦ （4）② （5）⑥ （6）⑤ （7）④ 难度：4知识点：集成运放的种类和特点4：已知某放大电路的波特图如图T5.3所示，填空：（1）电路的中频电压增益20lg|m u A |＝ dB ，mu A ＝。

（2）电路的下限频率f L ≈ Hz ，上限频率f H ≈ kHz.（3）电路的电压放大倍数的表达式uA ＝。

图T5.3答案：（1）60 104 （2）10 10（3）)10j 1)(10j 1)(10j 1(j 100)10j 1)(10j 1)(j 101(1054543f f f f f f f +++±+++±或难度：3知识点：放大电路的幅度，频率响应5：在图P5.1所示电路中，已知晶体管的'bb r 、C μ、C π，R i ≈r b e 。

填空：除要求填写表达式的之外，其余各空填入①增大、②基本不变、③减小。

图P 5.1（1）在空载情况下，下限频率的表达式f L ＝。

模电试题(题库)

模电试题库一、填空题。

1、由PN 结构成的半导体二极管具有的主要特性是性。

2、温度升高时，三极管的β将（增加、减小、不变）。

3、要让三极管工作在放大区，发射结要求，集电结要（正偏或反偏）。

4、当差分放大器两边的输入电压为1i u =7mV ，2i u =-3mV ，输入信号的差模分量为，共模分量为。

5、在放大电路中，如果要想提高输出电阻，减小输入电阻的要求，应引入反馈。

6、直流稳压电源一般是由_________、、________、_________四部分组成。

7、乙类推挽放大器，由于三极管的死区电压造成的失真现象，这种失真称为。

8、在RC 桥式正弦波振荡电路中，当满足相位起振条件时，则其中电压放大电路的放大倍数要略大于才能起振。

[9、放大器级间耦合方式有三种：耦合；耦合；耦合；在集成电路中通常采用耦合。

10、负反馈能够改善放大电路的性能，例如它可以提高增益的稳定性，，，等。

11、场效应管属于_______________控制器件，而三极管属于_____________控制器件。

（电压或电流）12、差放电路中，公共发射极电阻Re 对于共模信号而言，相当于每个差放管的发射极接入________ _____的电阻，对于差模信号而言，Re 相当于为__________ ______。

13、负反馈能使放大器许多性能获得改善，如_______________、__________________、__________________、__________________。

但是性能的改善是以牺牲______________________为代价的14、振荡电路的振幅平衡条件是：__________________________,相位平衡条件是：___________________________.15、为使双极型半导体三极管工作在放大状态，必须满足的外部条件是_________________ _________ ___________,（16．为简化分析过程，在应用集成运放时总假定它是理想的，理想运放具有以下特点：开环差模增益A d =___________，开环输入电阻R i =_____________, 开环输出电阻R o =_______________。

模电填空题答案

模拟电子技术期末练习填空题答案一、填空题(每题1分)1. 0、2.电子、空穴、空穴、电子3.单向导电性、正向偏置、低阻导通、反向偏置、高阻截止4.自由电子、空穴、空穴、自由电子5.大6. 0.6 ~ 0.8、0.7、0.2 ~ 0.3、0.2、1~ 2.57.小8.掺杂浓度、温度9.限流电阻10.损坏11. 0.7、0.212. 0.9、1.1~1.213. 18V、22 ~ 24V14.限幅15.与负载并联、大、小16.反向击穿区、普通二极管17.正向、1 ~ 2.5、反向、反向18.三价、空穴、自由电子19. U BR(CBO)、、U BR(CEO) 、U BR(EBO)20.高、窄、低、大、正向、反向１21.共集、共基、共基22.共射、共集、共基23. 6V、1mA、3V、3kΩ、3kΩ、50、-50、r bb’取200 Ω24.增大、增大、减小25.小26. N沟道、P沟道、结、绝缘栅、增强、耗尽27. u i = 028.耗尽、增强29. 20、30、3030. B、A、C、PNP、5031. 1、2、3、PNP32. 2、1、3、NPN33. 50、0.9834.增大、增大、减小35.正向、反向、正向、正向36.直流、交流37.线性38.直接、变压器39. 80、10440. 105 、10041. 37、70、通频带、或带宽42.-200、共发射极、共集电极２３43. 下限、上限44. 射极输出器、电压跟随器、输入电阻高、输出电阻低、电压放大倍数A u 小于并约等于1、输入级、输出级、中间缓冲级45. 乘积、输入、输出、负载46. 共射电路、共射电路、共源电路、共射电路、共集电路、共射电路、共源电路、共集电路47. 0.707、或2/1、下限截止频率、上限截止频率48. 电压放大倍数、相位差49. 栅源电压、输出电流、压控电流源50. 耗尽型FET 、输入电阻高51. <、>52. 线性、可变电阻53. 放大、饱和54. 0.707β0、、或2/1β055. 镜像电流源、微电流源56. 差模电压放大倍数与共模电压放大倍数之比的绝对值、抑制共模信号的57. 对称、抑制、差模、共模58. 零点漂移、温度变化59. 前60. 差模、共模61. 平均、12、1262. 交流、直流、共模抑制比或K CMR４63. 三角波64. ∞、∞、065. 零、虚短、零、虚断66. 不存在、存在67. 即有负反馈、线性区、即有正反馈、非线性区68. 同、反69. 反相、同相70. 共、差71. 60dB72. 直流、交流73. 电压、电流74. 正、负75. 直流、交流76. 增大、减小77. 减小、增大78. 直流、交流79. 0、反馈电压、虚短、0、反馈电流、虚断80. 三角波81. 串联、并联、电压、电流82. ∣F A +1∣= 083. 零、虚短、零、虚断５84. 不存在、存在85. 即有负反馈、线性区、即有正反馈、非线性区86. 同、反87. 反相、同相88. 反馈深度、深度负反馈89. 平衡90. 一半或二分之一91. 二极管92. 差值、零、零93. 带阻94. 高通滤波电路、低通滤波电路、带通滤波电路95. 20dB 、40dB 、高96. 有源97. 低通98. 带通99. 低通、高通、带通、带阻100. 1>u u F A 、1=u u F A 、放大倍数u A101. 1>u u F A 、),2,1,0(2⋅⋅⋅==+n n f a πϕϕ102. 正103. 变压器、电容、电感104. 纯电阻、振荡频率６105. 电感、电容106. RC π21、iU U o 、1/3、0107. 电感、频率稳定度高108. 1=u u F A 、),2,1,0(2⋅⋅⋅==+n n f a πϕϕ109. 非线性失真110. 3V 、－1 V 、4V111. 正、放大电路、反馈网络、选频网络、稳幅电路112. 开、正113. 高、低114. ＋12、－12115. 反、单值、6V116. 迟滞、迟滞117. 输出、输入、0V 、单门限、单值或简单、迟滞或滞回118. RC 、低、LC 谐振回路、高119. 40、2.5、5120. 乙类、甲类121. 电压、电流、极限122. 甲类、乙、甲乙123. 共集电极或射极跟随器、78.5% 或π/4、交越124. OCL 、1125. 2π或360︒、π或180︒、π <θ<2π126.（P V-P o）/2、P o/ P V127.齿轮、指状、板条128.交越、二极管、电阻129. OTL、大电容130.自举131. 6.25、1.25132. OCL、OTL、BTL、4133.散热器、提高134.零、0.6V CC135.脉宽调制136.效率高137.正、负138.电网电压、负载139.调整电路、取样电路、比较放大电路、基准电压电路140.电源变压器、整流电路、滤波电路、稳压电路７。

考研模电试题及答案

考研模电试题及答案一、选择题（每题2分，共10分）1. 在模拟电路中，以下哪种元件可以作为放大器使用？A. 电阻B. 电容C. 二极管D. 电感答案：C2. 运算放大器的输出端通常连接到其输入端的哪个端子？A. 正输入端B. 负输入端C. 两个输入端D. 都不连接答案：B3. 以下哪个选项不是模拟信号处理的常见方法？A. 滤波B. 放大C. 调制D. 数字化答案：D4. 在模拟电路设计中，晶体管的静态工作点通常由什么决定？A. 电源电压B. 负载电阻C. 晶体管的参数D. 以上都是答案：D5. 以下哪种类型的放大器是电压放大器？A. 共射放大器B. 共基放大器C. 共集放大器D. 以上都是答案：A二、填空题（每题2分，共10分）1. 在模拟电路中，______元件可以用于信号的整流。

答案：二极管2. 运算放大器的______端通常连接到输出端，以形成负反馈。

答案：反相3. 在模拟电路设计中，为了减小噪声，通常需要对信号进行______。

答案：滤波4. 晶体管的静态工作点可以通过改变______来调整。

答案：基极电流5. 运算放大器的增益可以通过改变______来调整。

答案：反馈电阻三、简答题（每题10分，共20分）1. 简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，如声音和光线，而数字电路处理的是离散的二进制信号。

模拟电路通常使用模拟元件如晶体管、运算放大器等，而数字电路则使用逻辑门和触发器等数字元件。

2. 描述运算放大器的基本工作原理。

答案：运算放大器是一种高增益的放大器，其基本工作原理是通过负反馈来控制输出电压。

运算放大器有两个输入端（正输入端和负输入端）和一个输出端。

当正输入端的电压高于负输入端时，输出端产生正电压；反之，当正输入端的电压低于负输入端时，输出端产生负电压。

通过调整反馈网络，可以控制运算放大器的增益和输入输出特性。

四、计算题（每题15分，共30分）1. 已知一个共射放大器的静态工作点为V_BE=0.7V，V_CC=12V，R_C=2kΩ，R_E=1kΩ，求放大器的静态工作点V_CE。
