电梯调试手册20110808
电梯调试指南范文
电梯调试指南范文在新建楼宇中，电梯是一个必不可少的交通工具。
然而，在安装完电梯后，对其进行相关调试是必要的，以确保其能正常运行并符合安全标准。
以下是一份电梯调试指南，以帮助您在调试电梯时了解基本步骤和常见问题。
1.测试楼层识别系统：-确保电梯能够正确识别楼层，包括在门口安装的楼层显示器和电梯内的按键。
-按下每个楼层的按钮，观察显示器上的数字是否与所在楼层相对应，并确保按钮能够从内部和外部正常触发。
2.测试电梯门系统：-检查门的打开和关闭功能是否正常。
门应在乘客进入或离开电梯时自动打开和关闭。
-检查安全门的功能，确保在发生紧急情况时能够迅速打开并停止电梯。
-观察门的闭合过程，确保门能够正确地对齐、闭合并锁定。
3.测试电梯运行系统：-按下指定楼层的按钮，观察电梯是否及时响应并移动到所选楼层。
-检查电梯的平稳性，确保在启动和停止过程中没有明显的抖动或颠簸。
-检查电梯在停止时是否精准停在楼层门口位置。
4.测试安全系统：-检查电梯的重载保护系统，确保在超载时警报能够触发并停止电梯工作。
-检查紧急停止按钮是否正常工作，并能够立即停止电梯的运行。
-检查在电梯出现异常情况时报警系统是否正常工作，例如电梯停在未指定的楼层或电梯停电等。
-检查电梯的防火系统，确保在发生火灾时，电梯能自动到达指定楼层并打开门。
值得注意的是，在调试电梯时存在一些常见问题，包括：-楼层识别故障：可能是因为楼层传感器损坏或连接不良导致的。
-电梯门关闭困难：可能是由于门扇与门框之间的空隙过小或门导向装置不正常导致的。
-电梯运行不平稳：可能是由于导轨不平整或悬挂机构不正常引起的。
-重载保护系统故障：可能是由于电子传感器故障或设置参数不正确导致的。
-消防故障：可能是由于烟雾传感器或火灾探测器故障引起的。
当遇到这些问题时，可以按照以下步骤解决：1.检查电梯安装是否符合标准要求。
2.检查传感器和开关是否连接正确。
3.检查门和导轨是否安装正确，并修复任何损坏的部件。
电梯整机调试、试运行安全技术操作规程（3篇）

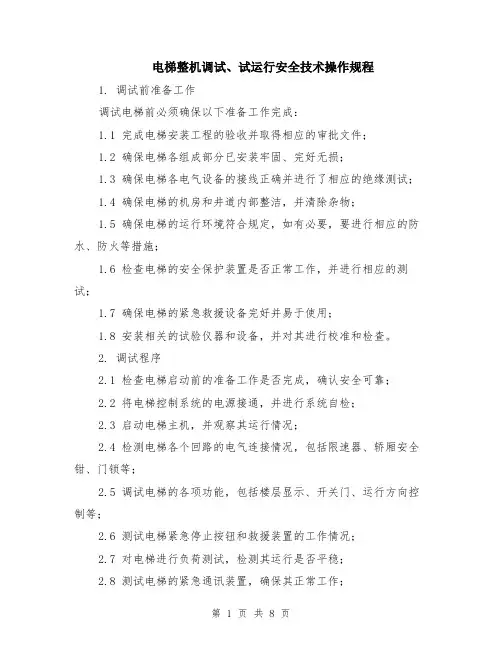

电梯整机调试、试运行安全技术操作规程1. 调试前准备工作调试电梯前必须确保以下准备工作完成：1.1 完成电梯安装工程的验收并取得相应的审批文件；1.2 确保电梯各组成部分已安装牢固、完好无损；1.3 确保电梯各电气设备的接线正确并进行了相应的绝缘测试；1.4 确保电梯的机房和井道内部整洁，并清除杂物；1.5 确保电梯的运行环境符合规定，如有必要，要进行相应的防水、防火等措施；1.6 检查电梯的安全保护装置是否正常工作，并进行相应的测试；1.7 确保电梯的紧急救援设备完好并易于使用；1.8 安装相关的试验仪器和设备，并对其进行校准和检查。
2. 调试程序2.1 检查电梯启动前的准备工作是否完成，确认安全可靠；2.2 将电梯控制系统的电源接通，并进行系统自检；2.3 启动电梯主机，并观察其运行情况；2.4 检测电梯各个回路的电气连接情况，包括限速器、轿厢安全钳、门锁等；2.5 调试电梯的各项功能，包括楼层显示、开关门、运行方向控制等；2.6 测试电梯紧急停止按钮和救援装置的工作情况；2.7 对电梯进行负荷测试，检测其运行是否平稳；2.8 测试电梯的紧急通讯装置，确保其正常工作；2.9 对电梯的各项安全装置进行测试，包括行程开关、安全触板等；2.10 进行静态和动态平衡测试，确保电梯运行平稳；2.11 检测电梯的轿厢、井道等各部位是否有异味、噪声以及松动现象；2.12 对电梯的地震灾害应急设备进行测试。
3. 试运行电梯调试完成后，按照以下步骤进行试运行：3.1 对电梯各组成部分进行最后一次全面检查，确认安全可靠；3.2 进行试运行前的安全交底，告知有关工作人员电梯的运行情况和安全注意事项；3.3 先进行空载运行，观察其运行是否平稳；3.4 逐层进行试运行，测试电梯的楼层选择、开关门等功能；3.5 测试电梯的负荷运行情况，包括带载运行和超载运行；3.6 对电梯的紧急救援装置进行测试，确保其正常可用；3.7 进行特殊情况下的试运行，如停电、火警等；3.8 对电梯的运行记录进行检查，确认没有异常情况；3.9 对电梯运行过程中遇到的问题进行记录和处理。
湖北某电梯厂电梯控制系统调试手册

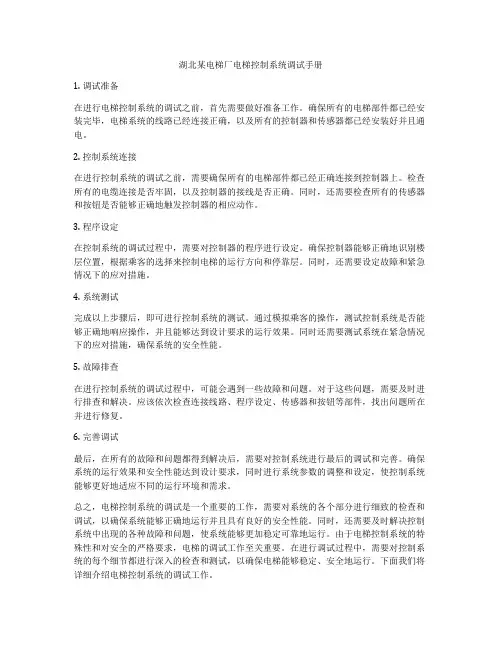

湖北某电梯厂电梯控制系统调试手册1. 调试准备在进行电梯控制系统的调试之前，首先需要做好准备工作。
确保所有的电梯部件都已经安装完毕，电梯系统的线路已经连接正确，以及所有的控制器和传感器都已经安装好并且通电。
2. 控制系统连接在进行控制系统的调试之前，需要确保所有的电梯部件都已经正确连接到控制器上。
检查所有的电缆连接是否牢固，以及控制器的接线是否正确。
同时，还需要检查所有的传感器和按钮是否能够正确地触发控制器的相应动作。
3. 程序设定在控制系统的调试过程中，需要对控制器的程序进行设定。
确保控制器能够正确地识别楼层位置，根据乘客的选择来控制电梯的运行方向和停靠层。
同时，还需要设定故障和紧急情况下的应对措施。
4. 系统测试完成以上步骤后，即可进行控制系统的测试。
通过模拟乘客的操作，测试控制系统是否能够正确地响应操作，并且能够达到设计要求的运行效果。
同时还需要测试系统在紧急情况下的应对措施，确保系统的安全性能。
5. 故障排查在进行控制系统的调试过程中，可能会遇到一些故障和问题。
对于这些问题，需要及时进行排查和解决。
应该依次检查连接线路、程序设定、传感器和按钮等部件，找出问题所在并进行修复。
6. 完善调试最后，在所有的故障和问题都得到解决后，需要对控制系统进行最后的调试和完善。
确保系统的运行效果和安全性能达到设计要求，同时进行系统参数的调整和设定，使控制系统能够更好地适应不同的运行环境和需求。
总之，电梯控制系统的调试是一个重要的工作，需要对系统的各个部分进行细致的检查和调试，以确保系统能够正确地运行并且具有良好的安全性能。
同时，还需要及时解决控制系统中出现的各种故障和问题，使系统能够更加稳定可靠地运行。
由于电梯控制系统的特殊性和对安全的严格要求，电梯的调试工作至关重要。
在进行调试过程中，需要对控制系统的每个细节都进行深入的检查和测试，以确保电梯能够稳定、安全地运行。
下面我们将详细介绍电梯控制系统的调试工作。
电梯简单调试.(DOC)
1.3.2. 通电后检查
1.合上总电源开关，若相序继电器KXX有绿灯显示，则表示相位正确。否则，应关闭总电源，调换任意两相进线相位。重复上述检查。
2.检查控制柜中的变压器TC1各端子电压，其值应在各端子间标注值±7%范围内，若超过范围，检查原因并改正错误。
3.若上述检验正常，则进行如下步骤：
2.检查强电部分和弱电部分是否有关联。用指针式万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。
3.请认真检查控制柜电源进线与电机连线是否正确,避免上电后烧毁变频器。
4.检查旋转编码器与变频器的连线是否正确、旋转编码器与曳引机轴的连接同轴度、布线是否合理。
5.检查控制柜壳体、电动机壳体、轿厢接地线、厅门、旋转编码器屏蔽线、井道电缆和随行电缆的接地线是否可靠安全接地，确保人身安全。同时注意区别公共端、电源地、外接地。
1.6.井道自学习
井道自学习运行是指电梯以自学习速度运行并测量各楼层的位置及井道中各个开关的位置，由于楼层位置是电梯正常起、制动运行的基础及楼层显示的依据。因此，电梯快车运行之前，必须首先进行井道自学习运行。自学习步骤如下：
1.确认电梯符合以下条件；
（1）上/下限位开关、上/下端站开关及对应的桥板（撞弓）安装完毕，接线正确；
项 目
变频器端子
主控电板端子
速度值
X3
X2
X1
Y15（J7-6）
Y14（J7-5）
Y13（J7-4）
端站爬行速度。单位HZ
0
0
1
0
0
1
10r/min
检修速度/自学习速度
0
1
0
0
1
0
10r/min
电梯控制系统调试手册

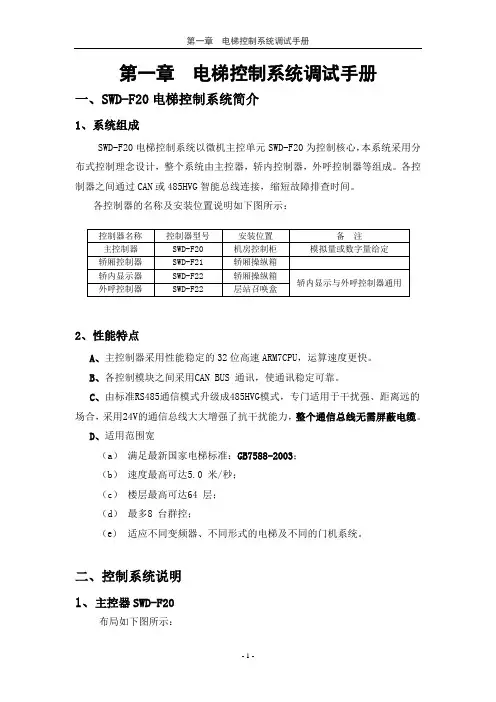

第一章电梯控制系统调试手册一、SWD-F20电梯控制系统简介1、系统组成SWD-F20电梯控制系统以微机主控单元SWD-F20为控制核心，本系统采用分布式控制理念设计，整个系统由主控器，轿内控制器，外呼控制器等组成。
各控制器之间通过CAN或485HVG智能总线连接，缩短故障排查时间。
各控制器的名称及安装位置说明如下图所示：2、性能特点A、主控制器采用性能稳定的32位高速ARM7CPU，运算速度更快。
B、各控制模块之间采用CAN BUS 通讯，使通讯稳定可靠。
C、由标准RS485通信模式升级成485HVG模式，专门适用于干扰强、距离远的场合，采用24V的通信总线大大增强了抗干扰能力，整个通信总线无需屏蔽电缆。
D、适用范围宽（a）满足最新国家电梯标准：GB7588-2003；（b）速度最高可达5.0 米/秒；（c）楼层最高可达64 层；（d）最多8 台群控；（e）适应不同变频器、不同形式的电梯及不同的门机系统。
二、控制系统说明1、主控器SWD-F20布局如下图所示：(1)．CN1～CN2为主控单元输入信号接口。
列表如下：(2)．CN3～CN4为主控单元输出信号接口。
列表如下：(3)．IDC1为系统总线接口，用于系统调试。
IDC2为系统总线接口，用于接液晶操作器。
(4)． SW2和SW3为扭掷开关。
检修 上行正常下行 开门禁止(5)． JP1为跳线。
注：用普通编码器时上两行跳接；用差分编码器时下两行跳接。
(6)． JP2为8位DIP 开关。
列表如下：(7)． K1～K6为 调试用按键。
列表如右图所示：2、轿厢控制器SWD-F21：布局如右图所示：（1）CN1、CN2为串行通讯 接口。
列表如右图所示：（3）CN5为输出端口。
列表如右图所示：注：带“*”为贯通门时配线（4）1～32为轿厢内选指示灯及按钮接口。
1、2脚为指示灯；“1”为24V 负，“2”为24V 正。
3、4脚为按钮信号。
3、外呼控制器SWD-F22(1)． C N1为串行通讯接口。
电梯控制系统调试手册

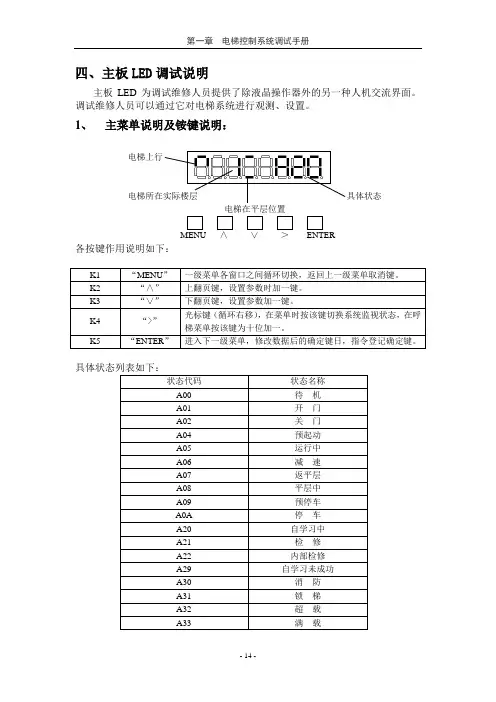

四、主板LED 调试说明主板LED 为调试维修人员提供了除液晶操作器外的另一种人机交流界面。
调试维修人员可以通过它对电梯系统进行观测、设置。
1、 主菜单说明及铵键说明：电梯上行MENU ∧ ∨ ＞ ENTER各按键作用说明如下：2、流程图及参数说明：∧注意：主板LED 的参数修改可参见3.4中的具体介绍。
注意：b04、b05、 b06、b07参数的修改方法与液晶操作器有所差别。
此菜单中的每一位数代表4层楼。
每一位数是16进制。
举例说明：如需设置1层（0001）楼层禁止设置允许，则修改为：举例说明：如需设置1、3层（0101）楼层禁止设置允许，则修改为：举例说明：如需设置1、3、5层（0001 0101）楼层禁止设置允许，则修改为：b04、b05、b06、b07参数的修改方法是相同的。
4、 A4显示参数的设置说明:楼层显示监视菜单（注意：每位数字的右下角圆点位置的变化）这表示电梯在一层时的显示为“1”；如果要把电梯在一层时的显示设置为“-2”，则应进行如下操作：楼层显示监视菜单（注意：每位数字的右下角圆点位置的变化）个位的修改菜单修改成功十位的修改菜单修改成功所设置的数字与显示的对应表：五、常见故障诊断1、运行故障显示（1）在电梯运行中发生的故障，在故障名称列表如右图所示： 电梯在运行中发生故障后，在当前日期和当前时间位置显示当前故障名称 按“ENTER”键消除； 如不能消除，则表示该故障一直存在。
（2）在电梯运行中所处的状态或发生的故障，在LED 主菜单上显示如下：2故障代码表（主板控制屏故障查看时显示）六、系统调试与运行1、通电前的准备(1)．按电气原理图检查各部分的连线是否正确。
(2)．检查动力线及电机线是否正确。
(3)．检查旋转编码器连线是否正确。
(4)．检查安全回路、门回路是否通路。
(5)．检查各部位接地连线是否符合标准。
2、通电和检查(1)．通电后检查测量各回路电压是否正常。
(2)．检测安全回路、门回路是否能正常控制。
电梯调试说明书模板
电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD（板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开，25A短接。
（SDC上MIC22 及MIC34（FML）不要拔掉）3、F IO板上13号插件的1、2号线短接。
4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。
5、轿内操纵箱的[平常转换于保守] ，即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。
3、资料检索器上操作M0DE1 SET,持续押住START键，直到电梯开始上行运转为止。
4、到达最上层后，确认50B断开。
此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后，将DIPSW1转换OFF。
5、阶高测定完后，按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。
b :载重20%以下，再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1 切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%^上上、下行启动补偿调整：载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
电梯门机调试说明书
目录1．注意事项........................................................................... . (2)2．端子名称和线号 (2)3．按键名称和基本操作 (2)4．接线图 (3)5．开关门曲线说明 (4)6．基本调试1 (6)7．基本调试2 (6)8．功能参数表 (8)9．监控和故障显示 (11)1、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
2．确认输入电源处于完全断开的情况下,才能进行配线作业。
3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4．将控制器的接线地端子可靠接地，否则有触电危险。
5．通电情况下,不要用手触摸控制端子,否则有触电危险。
6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。
7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。
、端子定端子名电缆线号（颜色端子功能说L / N / 褐兰黄单相交流电源输入端U / V / U/V/电机接线端1开关门输入公共端COM2开门命令常开输入N23#关门命令常开输入（NO）3--*开门限位常闭输入（NC）4--*关门限位常闭输入（NC）6--*开门换速常闭输入(NC)7--*关门换速常闭输入(NC)C2-C34#到位输出公共端(COM2)A25#开门到位常闭输出（NC）A36#关门到位常闭输出（NC）C备用故障输出公共端（COM3）B1故障常闭输出（NC）A1故障常开输出（NO）注: 1、--*为控制器内部接线,不在6芯控制电缆线内。
2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。
信号端电压为＋12VDC ,输入公共端8为负。
3、按键名称和基本操作3、1 按键名称3、2 按键基本操作以改变参数P05为15为例：按键次序显示内容4、接线图按键进入参数修改或按或改变参按键确认修改后的参数按模式切换键回到通电显示状态注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。
电梯调试说明书(中秀)
电梯调试说明书1 参数预设◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。
1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。
H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。
1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。
H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。
以16进制数表示，默认H5组均为FFFF，H6组均为0000，H7组均为0000。
GRS系统电梯调试手册_电气部分_0
装距离和实际所需减速距离差别较大会导致电梯在端站运行不正常。
(二)平层装置的安装位置:
1.在 GRS 控制系统中,电梯的平层控制需要现场安装门区感应器和若干块隔磁板。有关感应器和隔磁板的具体要
求见表:
类别
平层感应器
隔磁板
类型、材质
光电感应器
铁板厚度≥1.5mm
高度、长度、深度 门区感应器安装在隔磁板的正中间 隔磁板的长度为 250,插入深度超过 3/4
关门调速－14、19(14－分流电阻,19－降压电阻)
开门调速－23、24、29(23、24－分流电阻,29－降压电阻)
2.门机通电调整:
要求:开门时间 2.5~3 秒,关门时间 3~3.5 秒,且整个开、关门过程平滑、振动小、无碰撞。
门电阻箱上各可调电阻的调整要领
轿门状态
调整方法
当关门速度超标
过快:将 19 向左移动 过慢:将 19 向右移动
编 号：SJG07-009 共 58 页 第1页 版本号：05
--中文版--
说明:本调试手册所列的全部内容仅适用于 GRS 系统电梯(GRS 系统适用于以无齿同步电机为拖动系统的梯
种)控制系统调试使用,不作其它控制系统调试使用。
广日新一代 GRS 电梯智能串行通讯控制系统,其硬件的基本配置为 iAStar-A2 广日专用一体化控制器,轿厢
F10 偏置实层数
0
0
0
0
0
0
根据电梯实 际情况定
F11 预设总层数
总层数
F12 检修速度
0.16m/s
0.16m/s
0.25m/s 0.25m/s 0.25m/s 0.25m/s
F13 返平层速度 0.045m/s
湖北某电梯厂电梯控制系统调试手册
湖北某电梯厂电梯控制系统调试手册1. 简介本手册旨在为湖北某电梯厂电梯控制系统的调试过程提供指导和说明。
通过本手册，调试人员将能够了解电梯控制系统的工作原理、调试步骤和注意事项，以确保系统能够正常运行。
2. 工作原理电梯控制系统利用电子元件和程序软件实现对电梯的控制和管理。
其主要组成部分包括电梯主机、乘客操作面板、电梯门控制器等。
电梯主机负责接收操作指令并控制电梯的行驶和停靠，乘客操作面板允许乘客选择楼层，门控制器负责控制电梯门的开闭动作。
系统的工作原理如下： 1. 当乘客按下相应的楼层数字，乘客操作面板将信号传送给电梯主机。
2. 电梯主机接收到信号后，对信号进行解析和处理，确定目标楼层，并发送相应的指令给电梯驱动系统。
3. 电梯驱动系统根据接收到的指令控制电梯的行驶和停靠。
4. 当电梯到达目标楼层时，电梯门控制器将接收到的指令传递给电梯门机械部分，控制电梯门的开闭动作。
3. 调试步骤步骤一：安装电梯主机和控制面板1.将电梯主机和乘客操作面板安装在电梯井内合适的位置，并连接相应的电源和通讯线路。
2.确保电梯主机和乘客操作面板与其他组件的连接正确无误。
步骤二：初始化电梯控制系统1.打开电梯主机的电源开关，确认系统正常开启。
2.初始化乘客操作面板，确保各个按钮和指示灯正常工作。
步骤三：调试电梯行驶功能1.在乘客操作面板中选择一个目标楼层，并观察电梯的行驶情况。
2.检查电梯主机是否正确接收到乘客操作面板的指令。
3.观察电梯驱动系统是否按照指令控制电梯的行驶和停靠。
步骤四：调试电梯门控制功能1.在乘客操作面板中选择一个目标楼层，观察电梯门的开闭动作。
2.检查电梯门控制器是否正确接收到电梯主机发送的指令。
3.观察电梯门机械部分是否按照指令控制电梯门的开闭动作。
4. 注意事项在进行电梯控制系统的调试过程中，调试人员需要注意以下事项：•确保所有电气连接正确无误，避免电路短路和电压过高等问题。
•在调试过程中，严禁随意更改系统参数和代码，避免对系统造成不可修复的损害。
电梯安装调试手册
电梯安装调试说明书通用安装手册东莞市川田电梯有限公司目录电梯外形图 (1)1、安装前的准备工作 (2)2、样板架设与放线 (2)3、组立电梯导轨 (14)4、机房设施 (27)5、井道设施 (38)6、门系统 (55)7、电气部分 (60)8、安装完后，井道、机房的整理 (70)9、试车调整 (70)附录一电梯安装进度表附录二安装电梯必备的一般工具和专用工具本说明适用于GB/T7025-1997《电梯主参数及轿厢、井道、机房的型式与尺寸》中所列电力拖动的用驱绳轮曳引装置的各类电梯。
本说明中的安装质量与技术要求均按照GB/T10058-1997《电梯技术条件》及GB10060-93《电梯安全验收规范》中有关规定。
本说明中的安装方法，是目前比较成熟的，通用的方法，未列入新的安装工艺，但也可以在条件允许的情况下采用新的安装工艺。
本说明适用于我公司现生产的各种曳引电梯的安装，安装的工作环境应符合GB/T10058-1997《电梯技术条件》中的有关规定。
1 安装前的准备工作1.1 收集资料1.1.1 电梯安装工地负责人应该向参加安装小组人员进行有关电梯井道、机房、电源、仓库、电梯安装材料、堆货场地、施工现场、施工办公室、电话、厕所、电源、灭火器、火警、警报器、医疗站、附近医院、（交通及食宿安排）等事项的介绍。
1.1.2 向安装小组提供安装电梯的技术资料：平面图、井道图……等。
1.1.3 施工现场的检查：应检查施工现场和道路是否确保安全？是否有障碍物及积水需要清除？是否需要设栏杆，复盖孔洞？等等。
1.1.4 应检查仓库，库内应干燥，可以上锁，有照明灯，必要时可以通暖气。
1.1.5 应检查堆放的电梯零件的场地，堆放场应该保持干燥，有防气候影响的措施。
1.1.6 应检查井道和机房是否符合规程中的各项规定，（不应安放与电梯无关的设备、机房不可当通道使用，通往机房的道路应畅道无阻、井道和机房的结构应是隔火的、等等）。
电梯调试说明书
目录一、准备工作A.调试时必须具备的条件B.资料准备C.仪表准备二、送电前的检查工作A. 现场机械装配检查及确认B．电气装配检查及确认C．编码器装配的检查三、控制系统、整机送电进行调试A.通电后的检查工作B.电机参数自学习C.慢车系统运行调试D.快车系统运行调试E.机械相关因数的调整F.制动器调整G.各运行部分加油H.安全钳、限速器等试验I.电梯整机性能调试调试过程中的一些常见故障的判断一、准备工作A.调试必须具备的条件1．电梯调试原则：1）必须保证电梯运行的安全性。
电梯运行的安全性包括人身安全和设备安全。
人身安全：必须保证自身安全和他人安全。
设备安全：必须保证电气设备和机械设备安全。
2）必须保证电梯运行的可靠性。
通过调试和检查，消除各种电梯故障隐患，提高电梯运行可靠性。
在保证电梯安全、可靠运行的基础上，兼顾运行效率，将电梯舒适感调试至最佳状态。
与电梯运行舒适感相关的因素主要有：a.机械因素：（导轨垂直度、表面平整度、连接处，导靴松紧度，钢丝绳张力均匀度等）。
b.运行曲线相关参数设置：（加速度，减速度，S曲线弯角时间，起动抱闸延时，停车抱闸延时等）。
c.矢量控制相关PI参数设置。
（比例增益，积分时间等）。
机械系统各方面的工作配合状态是决定电梯运行舒适感的最根本性因素。
b、c两点为电气因素，由PC 机和变频器参数设置调整。
电气参数只能是协调机械系统，对电梯运行舒适感作进一步改善。
如果机械系统方面存在着问题而影响舒适感的话，PC参数和变频器参数也只能是改善舒适感更好一些，而无法根本改变机械缺陷。
这一点要引起我们调试及相关技术人员足够的重视。
我们调试的目的：就是在保证电梯安全性和运行可靠性的前提下，协助电梯安装人员调整好电梯机械系统的各部件工作配合状态的同时，调整好PC机程序相关参数和变频器参数以进一步改善舒适感，使舒适感达到最佳的状态，测试并确认各项功能正常。
2．舒适感的性能指标1)电梯起动舒适感：起动是否平衡，有无台阶感、振动等；2)电梯高速运行中舒适感：高速运行是否平衡，有无振动、晃动等；3)电梯停车舒适感：平层停车是否平衡可靠，有无制动感、振动等；以上三点舒适感须作重点考虑，重点调试。
电梯调试手册20110808
电 梯 调 试 手 册受控文件编号：GY0301-2011重庆伊士顿电梯有限责任公司技术中心伊 士 顿 电 梯 EASTERN ELEVATORS前言电梯调试手册为伊士顿电梯公司电梯调试工程师或担任电梯调试工作的技术人员专用。
本手册介绍了MC2/3000调试设置方法以及公司目前已用变频器（安川L1000、富士LIFT、科比F5、ED5000系统）的调试方法以及安全操作规程。
注意事项★慢车调试：确定电源线路的零线与地线独立！确定接线正确、牢靠！无脚手架安装慢车调试前必须安装缓冲器、限速器、安全钳，同时满足电气开关可靠动作！确保控制柜、轿顶接线箱急停开关、检修开关可靠动作！★快车调试：确定控制柜接线齐全、正确、牢靠，控制端子排无短接线！确定电源线路的零线与地线独立！确保所有厅门门洞封堵，厅门开关门动作灵活，且门联锁动作可靠！确保所有安全回路开关可以可靠动作！★CAN终端电阻检查：确认外呼全部安装完毕且所有外呼板S3端子未短接，在机房测量外召板电缆接插头CAN1，CANL和CANH之间电阻为无穷大。
再将底层外召板S3端子短接，同样在机房测量CAN1接插件的CANL和CANH 电阻值是否为120±3Ω！确认操纵箱CAN电缆连接插好，去掉操纵箱显示板S3端子短接环，在机房测量CAN2接插件CANL和CANH电阻值是否为120±3Ω！确认外呼及操纵箱CAN电缆连接正确后，在确认主板J5插接件插接牢靠，测量J5 CANH和CANL电阻值应为45±3Ω！日期：2011-5-1电梯调试手册第一章 控制主板操作调试1.1 慢车调试前检查 1.1.1 通电前检查：1.1.1.1 确认电源配电箱、控制柜内空气开关及断路器均为断开状态； 1.1.1.2 确认控制柜检修旋钮处于“检修”位置，急停开关处于动作状态；1.1.1.3 检查动力电缆是否一一对应接入，同时检查编码器线接线是否正确（特别注意编码器电源线）。
电梯调试说明书
目录一、准备工作A.调试时必须具备的条件B.资料准备C.仪表准备二、送电前的检查工作A. 现场机械装配检查及确认B．电气装配检查及确认C．编码器装配的检查三、控制系统、整机送电进行调试A.通电后的检查工作B.电机参数自学习C.慢车系统运行调试D.快车系统运行调试E.机械相关因数的调整F.制动器调整G.各运行部分加油H.安全钳、限速器等试验I.电梯整机性能调试调试过程中的一些常见故障的判断一、准备工作A.调试必须具备的条件1．电梯调试原则：1）必须保证电梯运行的安全性。
电梯运行的安全性包括人身安全和设备安全。
人身安全：必须保证自身安全和他人安全。
设备安全：必须保证电气设备和机械设备安全。
2）必须保证电梯运行的可靠性。
通过调试和检查，消除各种电梯故障隐患，提高电梯运行可靠性。
在保证电梯安全、可靠运行的基础上，兼顾运行效率，将电梯舒适感调试至最佳状态。
与电梯运行舒适感相关的因素主要有：a.机械因素：（导轨垂直度、表面平整度、连接处，导靴松紧度，钢丝绳张力均匀度等）。
b.运行曲线相关参数设置：（加速度，减速度，S曲线弯角时间，起动抱闸延时，停车抱闸延时等）。
c.矢量控制相关PI参数设置。
（比例增益，积分时间等）。
机械系统各方面的工作配合状态是决定电梯运行舒适感的最根本性因素。
b、c两点为电气因素，由PC 机和变频器参数设置调整。
电气参数只能是协调机械系统，对电梯运行舒适感作进一步改善。
如果机械系统方面存在着问题而影响舒适感的话，PC参数和变频器参数也只能是改善舒适感更好一些，而无法根本改变机械缺陷。
这一点要引起我们调试及相关技术人员足够的重视。
我们调试的目的：就是在保证电梯安全性和运行可靠性的前提下，协助电梯安装人员调整好电梯机械系统的各部件工作配合状态的同时，调整好PC机程序相关参数和变频器参数以进一步改善舒适感，使舒适感达到最佳的状态，测试并确认各项功能正常。
2．舒适感的性能指标1)电梯起动舒适感：起动是否平衡，有无台阶感、振动等；2)电梯高速运行中舒适感：高速运行是否平衡，有无振动、晃动等；3)电梯停车舒适感：平层停车是否平衡可靠，有无制动感、振动等；以上三点舒适感须作重点考虑，重点调试。
广日电梯调试手册
广日电梯调试手册首先进行现场电气线路检查。
一．检修状态试运行a轿内检修：1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。
然后轿厢内不要留人，而上机房控制屏上操作。
3此时pc机输入点x7亮，x10灭可用轿内检修方式试运行。
4轿内检修上行可用11l14高层站的内指令输入点短接。
5轿内检修下行可用11l40与最低层站的内指令输入点短接.b 轿顶检修：此时x7.x10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11l40与21l6 短接[x11亮]2 。
轿顶检修下行11l40与21l7短接。
[x12亮]。
3检修运行电梯状态；当11l40与慢上或慢下点时，电梯应立即关门[pc 出点y3。
gmj 上行；sj上行或xj上行]。
当门完 全关闭后[y3熄；gmj下行。
y14或y15 `y12`y0亮]。
电梯马上起动向上或向下运行。
此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器lf5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。
同时，要观察变频器参数lf88和lf89的方向[+与-]是否一致。
如否，就要将变频器lf18的设定值[on/off]改变。
直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
c．轿顶操作；1． 检查各轿顶安全回路的所有开关是否有效。
2． 检查轿顶检修是否优先。
3． 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4． 若轿顶检修点动上、下行均正常。
可在轿顶上检修上下行对井道件进行全程检查。
查看井道件安装是否正确。
d．测层高。
1． 电梯在最低层平层，保持正常状态待命。
2． 将plc运行开关置off，用hpp将m812置on；m811、m510置o ff，m150置on[m150是测层高的开关，m510自动，m811上减速m81 2下减速]c235清零。
电梯称重装置调试手册
电梯称重装置调试手册工作原理控制仪是由压力传感器将重量转换成电信号经传输电缆与控制仪连接，经控制仪求和放大器、A/D 转换器、单片机运算，实现电子称重。
当轿厢内的重量达到或超过设定值的95%、102%时，控制仪内满载、超载继电器分别动作，与电梯控制系统连接，使电梯安全、可靠的运行。
技术参数电源AC/DC24V(-15%～10%)V精度1.0级灵敏度<0.1 %控制回差<1 %工作温度(-10 ～60)℃仪器功耗< 10 W传感器过载能力150 %输出触点容量0.3A/DC24V; 0.3A/AC220V外型尺寸132×100×46mm注：强度超越以上所列极限参数使用，可能导致系统工作异常或造成其永久性损坏。
控制仪端子功能：(1)传感器接口① 方形插座CG1为传感器插口1。
② 方形插座CG2为传感器插口2。
(2)后排端子及相应的功能A。
、端子1、2点为JC (仪器出厂检测用，与用户实际使用无关)B、端子3、4点为仪器24V电源，3为正4为负。
C、端子5、6点为平层信号输入。
D、端子7、8点为门状态信号输入。
E、端子9、10点为方向信号输入。
方向、开门、平层信号与相应信号的继电器无源触点相连，即闭合时有效。
J2为满载继电器(11、12是一组动闭点、13、14是一组动开点) J1为超载继电器(15、16是一组动闭点、17、18是一组动开点) 注：端子序号从左到右依次为(1—18)安装(1) 控制仪安装(2)传感器安装方法，在将绳头板与传感器固定时请注意：① 传感器安放在两绳头板之间，分别用连接螺栓与上下绳头板连接。
② 传感器与上绳头板的连接螺栓拧入传感器部分不能超出传感器连接面的下表面。
③ 绳头杆必须避免与传感器接触。
④ 绳头杆必须避免与其通过的绳头板孔的孔壁接触。
注：附加绳头板厚度为20～25mm，外尺寸应超出孔外边30mm 左右。
调试正常调试时，空载或额载自学习操作只进行一种即可完成调试。
电梯安装调试说明书
电梯安装调试说明书尊敬的用户：为了确保您正常使用我们提供的电梯设备，并满足相关的安全标准和要求，我们特别为您准备了以下关于电梯安装调试的说明书。
请仔细阅读，并按照指示进行操作。
一、准备工作在进行电梯安装调试之前，您需要做好以下准备工作：1. 确保电梯井道和轿厢的各项尺寸符合设计要求；2. 确保电梯井道、轿厢和机房的通风系统正常运行；3. 准备好电梯安装所需的设备和工具，并保证其正常工作状态；4. 清空井道内的杂物，并确保其干净整洁。
二、安全操作须知在进行电梯安装调试的过程中，为了保证您的安全，请注意以下事项：1. 在操作之前，务必切断电梯电源，确保设备断电并处于安全状态；2. 在安装人员离开井道前，请确保电梯及井道的门已完全关闭并锁好；3. 在调试过程中，应遵守操作规程，严禁私自更改电梯设备参数和功能；4. 如需搬运或调整电梯部件，请使用相应的起重工具，并确保操作人员具备相关的技能和证书。
三、电梯安装调试步骤1. 检查电梯井道和轿厢的尺寸是否符合设计要求，在确认无问题后，安装井道导轨和轿厢导轨；2. 安装电梯悬挂系统和平衡重块，并进行调整，确保其工作正常；3. 安装电梯的门系统，包括井道门和轿厢门，并进行相应的调试；4. 安装电梯驱动系统和控制系统，并进行连线和调试；5. 连接电梯与建筑物的供电系统，并进行相应的测试；6. 调试电梯的各项功能，并确保其正常运行；7. 通过安全评估和验收测试，确保电梯符合国家和行业的相关标准和要求；8. 最后，对电梯进行打扫和清洁，确保其外观整洁美观。
四、常见问题处理在电梯安装调试的过程中，可能会出现一些常见问题，以下是一些建议的处理方法：1. 若电梯出现不正常的噪音或振动，请立即停止使用，并联系我们的售后人员进行维修；2. 若电梯在使用过程中遇到故障，切勿私自修理，应立即与我们联系；3. 在调试过程中，若发现设备的参数和功能需要调整，请联系我们的工程师进行相应的修改；4. 若需要对电梯进行维护保养，请按照我们提供的维护手册进行操作，并定期进行检查和保养。
调试说明指导书
2.2 上电和检查1. 门机检查和调试（1）检查门机接线与否完善、并且对的，控制柜门机电源开关进线电压与否符合门机规格规定，如符合规定则可合上该开关。
（2）将轿顶检修/自动开关转至检修位置，按照门机阐明书进行门机调试。
（3）检查开、关门动作，及开、关门到位开关动作状况：A．使电梯停在平层位置，将门机设立成自动状态，门处在关闭状态。
B．手持编程器翻至输入状态监视界面，观测开门到位TX0右边应显示“※”，关门到位TX1右边应显示“—”。
C．短接P24和44（或按开门按钮），门机应执行开门动作，开门到位后TX0右边显示“—”，TX1右边应显示“※”。
D．短接P24和46（或按关门按钮），门机应执行关门动作，关门到位后TX0右边显示“※”，TX1右边应显示“—”。
2．光幕检查请按《光幕安装使用阐明书》进行检查，校对。
在输入状态监视界面，观测安全触板TX2，当光幕无阻挡物时TX2右边应显示“※”，当光幕有阻挡物时TX2右边应显示“—”。
3．平层感应器接线检查（1）平层感应器接线应按图对的接线（以YPS作上平层信号，YPX作下平层信号为例）。
（2）平层感应器信号检查：a. 检修下行，在进入平层区域时，平层感应器信号顺序为：先YPS、后YPX。
b. 相应信号输入点LED应当是上平层灯先亮，下平层灯后亮（平层为常开信号）。
4. 限位和极限开关位置检查（1）检修上行，直至上限位开关动作，此时轿厢地坎应高出顶层厅门地坎30～50mm。
（2）检修下行，直至下限位开关动作，此时轿厢地坎应低于底层厅门地坎30～50mm。
（3）将上、下限位开关短接，检修上行，直至上极限开关动作，此时轿厢地坎应高出顶层厅门地坎130mm。
（4）检修下行，直至下极限开关动作，此时轿厢地坎应低于顶层厅门地坎130mm。
（5）调节完后，将短接线取掉，恢复本来接线。
5．终端逼迫减速开关检查和调节（1）终端逼迫减速开关分为上终端逼迫减速开关和下终端逼迫减速开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电 梯 调 试 手 册受控文件编号：GY0301-2011重庆伊士顿电梯有限责任公司技术中心伊 士 顿 电 梯 EASTERN ELEVATORS前言电梯调试手册为伊士顿电梯公司电梯调试工程师或担任电梯调试工作的技术人员专用。
本手册介绍了MC2/3000调试设置方法以及公司目前已用变频器（安川L1000、富士LIFT、科比F5、ED5000系统）的调试方法以及安全操作规程。
注意事项★慢车调试：确定电源线路的零线与地线独立！确定接线正确、牢靠！无脚手架安装慢车调试前必须安装缓冲器、限速器、安全钳，同时满足电气开关可靠动作！确保控制柜、轿顶接线箱急停开关、检修开关可靠动作！★快车调试：确定控制柜接线齐全、正确、牢靠，控制端子排无短接线！确定电源线路的零线与地线独立！确保所有厅门门洞封堵，厅门开关门动作灵活，且门联锁动作可靠！确保所有安全回路开关可以可靠动作！★CAN终端电阻检查：确认外呼全部安装完毕且所有外呼板S3端子未短接，在机房测量外召板电缆接插头CAN1，CANL和CANH之间电阻为无穷大。
再将底层外召板S3端子短接，同样在机房测量CAN1接插件的CANL和CANH 电阻值是否为120±3Ω！确认操纵箱CAN电缆连接插好，去掉操纵箱显示板S3端子短接环，在机房测量CAN2接插件CANL和CANH电阻值是否为120±3Ω！确认外呼及操纵箱CAN电缆连接正确后，在确认主板J5插接件插接牢靠，测量J5 CANH和CANL电阻值应为45±3Ω！日期：2011-5-1电梯调试手册第一章 控制主板操作调试1.1 慢车调试前检查 1.1.1 通电前检查：1.1.1.1 确认电源配电箱、控制柜内空气开关及断路器均为断开状态； 1.1.1.2 确认控制柜检修旋钮处于“检修”位置，急停开关处于动作状态；1.1.1.3 检查动力电缆是否一一对应接入，同时检查编码器线接线是否正确（特别注意编码器电源线）。
1.1.2 通电后检查：1.1.2.1 拔去控制主板上的5V 电源端子，合并控制柜内KO 开关，逐个合上断路器。
用万用表测量控制变压器输入、输出端是否符合规定电压，同时特别注意主板DC5V 电源及DC24V 电源的电压以及正负极；1.1.2.2 控制柜通电后30s 内是否有烧焦味，待变频器启动后查看操作器是否有故障。
1.2 控制主板MC2/3000操作调试说明 1.2.1 控制主板MC2/3000按键及界面说明：左图为MC2000控制主板； “∧”菜单上翻滚及数量或状态的改变；“∨”菜单下翻滚及数量或状态的改变；“＞”设置参数值时，需将变换的为向右移； “Esc ”返回上一菜单； “Menu ”返回主界面； “Enter ”进入下级菜单、修改值确定、指令登记确定。
电梯状态必须在检修状态下显示屏左上角显示“INSP”）：日期：2011-5-1电梯调试手册1.3 快车调试控制主板控制方式设置：1.3.1 快车调试前检查：1.3.1.1 控制柜内控制端子排无短接线；1.3.1.2 安全回路开关、轿厅门门联锁开关必须可靠动作；1.3.1.3 所有厅门门洞填补；1.3.1.4 甲方电源应为正式电源。
1.3.2 模拟量控制设置如下：按“Enter”键进入效验密码界面，输入八位密码（********）。
密码输入完毕后按“Enter”键进入调试参数设置界面，如下图：伊士顿电梯公司日期：2011-5-1电梯调试手册第二章变频器操作调试说明2.1 安川L1000变频器调试说明：2.1.1 操作器按键说明：操作键名称功能说明ESC ESC键返回上一菜单。
将设置的设定参数编号时需要变更的位向左移。
如果长按不放，可以从任何画面返回到速度指令画面。
＞/RESTE RESET键设定参数的数值等时，将需要变更的位向右移。
检出故障时变为故障复位。
UN RUN键使变频器运行。
∧向上键切换菜单界面。
变更增大参数。
∨向下键切换菜单界面。
变更减少参数。
STOP STOP键使运行停止。
ENTER ENTER键确定各种模式、参数、设定值时按此键。
进入下一画面使用。
LO/RE LO/RE选择键对用操作器运行和用外部指令运行进行切换时按此键。
日期：2011-5-1电梯调试手册2.1.2 有力矩补偿变频器调试方法及参数设置：参数号设定值参数说明参数号设定值参数说明A1—02 7 控制模式选择H3—02 0 A1端子功能选择A1—03 2220 初始化H3—09 0 A2端子电平选择B1—01 1 速度指令选择H3—10 14 A2端子功能选择C1—01 0 加速时间1 N8—35 2 磁极检测方式C1—02 0 减速时间1 O1—03 2 显示数据单位C2—01 0 加速开始的S字特性S6—10 0 过加速度检测值C2—02 0 加速完成的S字特性T2—01 1 1—停止型学习C2—03 0 减速开始的S字特性3—初次磁极检测参数学习C2—04 0 减速完成的S字特性4—编码器原点补偿停止自学习C5—01 8~20 ASR的比例增益1 T2—04 电机的额定功率C5—02 0.3 ASR的积分增益1 T2—05 电机的额定电压C5—03 10~25 ASR的比例增益2 T2—06 电机的额定电流C5—04 0.5 ASR的积分增益2 T2—08 电机的级数C5—13 10~25 ASR延迟时间T2—09 电机的额定转速C5—14 0.5 ASR切换速度T2—16 电机的额定脉冲数F1—01 8192\2048 PG脉冲数S3—27 -50 空载起动力矩补偿H1—04 9 基极封锁指令S3—28 50 重载起动力矩补偿H2—01 37 频率输出中S3—29 0 空载电压值H2—02 1 零速S3—30 100 重载电压值H3—01 0 A1端子电平选择运行方向与实际方向相反时，交换V、W相后做曳引机学习。
磁极原点自学习方法：将KCM2、KCM3接触器牢靠吸合，主板给定使能或将H1-04设为“8”1、T2-01=1按上键出现TUN11,按RUN键；2、T2-01=3按上键出现TUN13,按RUN键；3、T2-01=4按上键出现TUN14，按RUN键；学习完以上参数后，电梯检修状态下，上行运行使曳引轮旋转5圈以上，在E5-11中可显示磁极原点位置参数。
注：在学习完成后，将T2-01=4重复3次以上进行学习。
查看E5-11值是否偏差大于10数量。
启动调试方法：1、电梯在空载的情况下停靠在中间楼层，将U1-14的值输入S3-29,电梯在中间楼层运行调试S3-27,直到轿厢平稳启动为止；2、电梯在满载的情况下停靠在中间楼层，将U1-14的值输入S3-30,电梯在中间楼层运行调试S3-28,直到轿厢平稳启动为止；伊士顿电梯公司日期：2011-5-1电梯调试手册3、端站上下行启动舒适感较差时，可调整S3-12.。
2.1.3 无力矩补偿变频器调试方法及参数设置：参数号设定值参数说明参数号设定值参数说明A1—02 7 控制模式选择H3—02 0 A1端子功能选择A1—03 2220 初始化N8—35 2 磁极检测方式B1—01 1 速度指令选择O1—03 2 显示数据单位C1—01 0 加速时间1 S6—10 0 过加速度检测值C1—02 0 减速时间1T—01 1 1—停止型自学习C2—01 0 加速开始的S字特性3—初次磁极检测参数学习C2—02 0 加速完成的S字特性4—编码器原点补偿停止自学习C2—03 0 减速开始的S字特性T2—04 电机的额定功率C2—04 0 减速完成的S字特性T2—05 电机的额定电压C5—01 8~20 ASR的比例增益1 T2—06 电机的额定电流C5—02 0.3 ASR的积分增益1 T2—08 电机的级数C5—03 10~25 ASR的比例增2 T2—09 电机的额定转速C5—04 0.5 ASR的积分增益2 T2—16 电机的额定脉冲数C5—13 10~25 ASR延迟时间S3—02 6 起动零伺服增益2C5—14 0.5 ASR切换速度S3—39 3 零伺服增益3F1—01 2048 PG脉冲数S1—04 0.7 启动时流制动时间H1—04 9 基极封锁指令运行方向与实际方向相反时，交换V、W相后做曳引机学习；H2—01 37 频率输出中H2—02 1 零速H3—01 0 A1端子电平选择磁极原点自学习方法：将KCM2、KCM3接触器牢靠吸合，主板给定使能或将H1-04设为“8”1、T2-01=1按上键出现TUN11,按RUN键；2、T2-01=3按上键出现TUN13,按RUN键；3、T2-01=4按上键出现TUN14，按RUN键；学习完以上参数后，电梯检修状态下，上行运行使曳引轮旋转5圈以上，在E5-11中可显示磁极原点位置参数。
注：在学习完成后，将T2-01=4重复3次以上进行学习。
查看E5-11值是否偏差大于10数量。
启动调试方法：1、现将S3-02/39按照参数表写入，最后在写入S1-04。
电梯停靠顶层检修下行，观察曳引轮是否有倒溜；伊士顿电梯公司日期：2011-5-1电梯调试手册2、S3-01/39是调整电梯启动跟踪时间，S3-39为S3-02值的一半。
S3-04为抱闸打开时间。
伊士顿电梯公司日期：2011-5-1电梯调试手册2.2 富士变频器LIFT调试说明2.2.1操作键名称功能说明REM/LOC 进菜单键第一次切换进入主菜单PRG 切换菜单键常规界面切换为菜单SHIFT/＞＞右移动键主参数代码翻越/参数设位置右移RESET 复位键菜单推出/故障复位∧向上键菜单上翻/数量增∨向下键菜单下翻/数量FUNC/DATA 确认键确认键FWD 上运行键操作器控制上运行键REV 下运行键操作器控制下运行键STOP 停止键操作器控制停止键伊士顿电梯公司垂直电梯系列编号：GY0301-2011 日期：2011-5-1电梯调试手册2.2.2 变频器调试方法及参数设置：代码 名称设定方法数据设定 C21 速度设定定义 0：以r/min 为单位 1：以m/min 为单位 2：以 Hz 为单位根据使用习惯设定F01 速度设定 0：带S 曲线指令 1 模 输入 2：模拟运行 1 F03 最高速度 电动机最高速度 电机铭牌 F04 额定速度 电动机额定速度电机铭牌 F05 额定电压 电动机基准速度时的额定电压 电机铭牌F07 加减速时间1 0 F08 加减速时间20 F23 启动速度 0.00～150.0r/min 0.00 F24 启动速度保持时间 0.01～200.00 0.00 F25 停止速度 0.00～150.0r/min 0.01 F42 控制选择 带PG 的同步机矢量控制 1 E10 加减速时间3 0 E11 加减速时间4 0 E12 加减速时间5 0 E13 加减速时间6 0 E14 加减速时间7 0 E15 加减速时间8 0 E16 加减速时间9 0 E17 加减速时间10 0 E20 端子Y1定义 0 E21 端子Y2定义75 E63 端子V2设定 1：速度指令（无极） 2：速度指令（有极） 1 E98 端子FWD 98 E99 端 REV99 P01 极数 电动机极数 最先设定 P02 容量 电动机额定容量 电机铭牌 P03 额定电流 电动机额定 流 电机铭牌 P06 空载电流 电动机的空载电流 0.01 P07 %R1 5% P08 %X110% L01 编码器选择 海德汉ERN1387A ，B 相 1Vpp 差分正余弦编码器 5 L02 编码器脉冲数 2048 L05 电流环增益2.0 L31电梯速度电梯速度×60M/MIN````````````````伊士顿电梯公司垂直电梯系列编号：GY0301-2011 日期：2011-5-1电梯调试手册代码 名称 设定方法数据设定 L36 高速P 数 0.01～200.00 12 L37 高速I 常数 0.00～1.00s 0.1 L38 低速P 常数 0.01～200.0015 L39 低速I 常数 0.00～1.00s 0.1 L65 平衡功能选择1 L66 运算定时器时间 0.01～2.00s 0.9 L68 ASRP 常数 0.00～200 00 15 L69 ASRI 常数 0.00～1.00s 0.005 L73 位置环控制增益3 H65软启动时间0.00～60.00s0.2磁极原点学习：操作器按REM/LOC 按键两秒（变频器进入操作器控制模式），程序模式中选择[1.数据设定]，将功能码L03=3，按[FUNC/DATA]键设定，按[FWD]键，开始磁极位置偏移整定。
