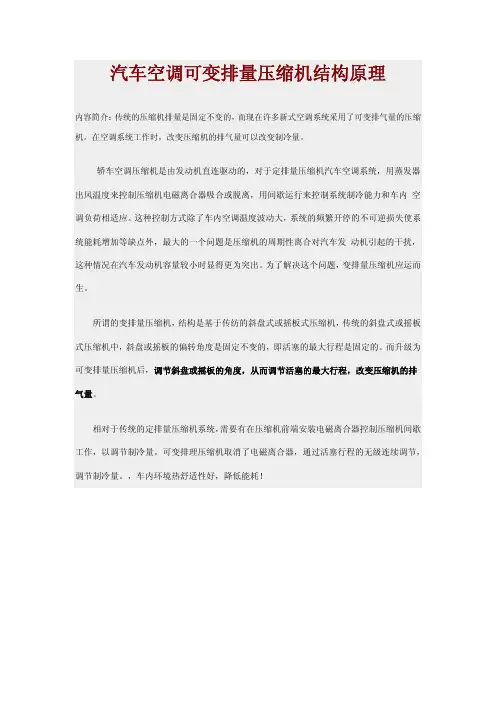

一、摘要：变排量空调在现代汽车上得到越来越广泛的使用" 本文介绍汽车变排量空调的优点" 重点阐述具有代表性的9种汽车变排量空调压缩机的结构和工作原理。（注：新式可变排量压缩机参考相关资料）。

轿车空调用变排量压缩机按照结构形式分为摇板式、斜盘式、滚动活塞式、螺杆式、旋片

式、涡旋式等机型，其中斜盘式变排量压缩机目前使用最多，按控制方式分为内部控制式变排

量压缩机和外部控制式变排量压缩机。其生产厂家及其对应生产的变排量压缩机型号如表1所

示。

变排量空调在奥迪、波罗、大宇、标志、别克、中华、奥拓等轿车上得到了广泛的使用，

如表2所示。和传统的定量空调相比，变排量空调有如下的优点：①排气压力和工作转矩的波动

减小，避免了对发动机的冲击；②保持了温度的稳定性；③保持了蒸发器低压的稳定性，而且

蒸发器不会结霜；④$提高了压缩机的使用寿命；⑤减少了功率消耗。

1、V5变排量压缩机

V5变排量压缩机由一个可变角度的摇板和5个轴向定位的气缸组成，其外形如图1所示，控制阀结构如图2所示。压缩机容积控制中心是一个波纹管式操纵控制阀，装在压缩机的后端，可检测压缩机吸气腔的压力，锥阀控制摇板箱和吸气腔(波纹管室) 之间的通道，球阀控制排气腔和摇板箱之间的通道，排量的改变是依靠摇板箱压力的改变来实现。摇板箱压力降低，作用在活塞上的反作用力就使摇板倾斜一定角度，这就增加了活塞行程(即增加了压缩机排量)；反之，摇板箱压力增加，就增加了作用在活塞背面的作用力，使摇板往回移动，减少了倾角，即减小了活塞行程（也就减少了压缩机排量）排气压力影响控制阀的控制点的变化，排气压力升高，控制点降低。当空调容量要求大时，吸气压力将高于控制点，控制阀的锥阀打开并保持从摇板箱吸入气体至吸气腔&如果没有摇板箱——吸气腔间压力差，压缩机将有最大的容积。通常压缩机的排气压力比曲轴箱的压力大得多，曲轴压力高于或等于压缩机的吸气压力。在最大排量时，摇板箱的压力才等于吸气压力，在其它情况下，摇板箱的压力大于吸气压力。

当空调容量要求小时，吸气压力达到控制点，控制阀打开球阀将排气腔的气体引至摇板箱，并通过锥阀关闭从摇板箱到吸气腔的强制通风的通道。

摇板的角度由5个活塞的平衡力来控制，摇板箱——吸气管间压力差的微小提高将会产生一个力，引起摇板轴销的运动，从而减小摇板的角度，压力差越大摇板的角度越小，排量越小。

V5变排量压缩机根据空调系统蒸发器压力的变化改变空调系统的制冷量，改变了传统压缩机通过离合器启闭的调节方式，实现了系统平稳连续运行，避免了对发动机的冲击。该空调系统仍保留了电磁离合器，但该离合器的作用和传统压缩机有本质的不同。离合器在如下情况起作用：①在汽车空调系统停止使用时，离合器脱离可以使压缩机停止运转；②车辆在超速档运行时，离合器脱离可以使压缩机停止运转。

2、10P A17V C斜盘式两级变排量压缩机

图3为10PA17VC斜盘式两级变排量压缩机的剖面图。利用固定在主轴上的斜盘，把主轴旋转运动转变为5个活塞的往复运动，从而压缩制冷剂。该压缩机为双向作用式，即利用5个活塞进行10个气缸的运动。这种变排量压缩机是以100%排量或50%排量进行运转的。

图4所示是10PA17VC斜盘式两级变排量压缩机100%排量运转时的状态。当电磁线圈不通电时，阀关闭低压侧，打开高压旁通路，把高压气体引入柱塞背部。当柱塞作用力大于弹力，高压出气阀顶住平板，各气缸进行压缩行程。在止回阀的作用下，在后侧产生高压气体，和前侧的高压气体一起被送入冷凝器。

图5所示是10PA17VC斜盘式两级变排量压缩机50%排量运转时的状态。当电磁线圈通电时，阀被吸开，低压侧打开，高压旁通管路被关闭，在柱塞背面不承受高压气体压力，所以柱塞顶住弹簧，高压出气阀和阀板脱离，这时，后侧气缸的各出气孔总是处在打开状态。所以，后侧5个气缸的压缩行程不能进行，止回阀由于和前侧压力差的关系而下降，关闭后侧排气通路，防止高压气体回流。这样后侧成为低压，只有前侧进行50%#排量运转。

10PA17VC斜盘式两级变排量压缩机排量的变换如图6所示。利用蒸发器温度传感器判断制冷的负荷状态，进行电磁线圈的控制。在ECON工况时通常进行50%排量运转，同时，发动机冷却系在高温时也以50%排量运转# 从而减轻发动机负荷。

3、外部控制式变排量压缩机

内部控制变排量压缩机用内部控制阀使吸气压力保持在一个较低的恒定温度（一般保持蒸发温度为0℃），往往用再热方式提高送风温度来保持车内的舒适性，而外部控制变排量压缩机汽车空调系统根据环境温度，发动机转速，太阳辐射强度’车内温度，送风温度’送风风向以及空调模式设定等参数，由汽车的控制板或者计算机来确定控制信号，再由外部（电磁）控制阀来控制压缩机合适的排量，这样可以根据当时的冷负荷情况确定一个合适的吸气压力，不需要

再热，从而达到节能的目的。外部控制阀见图7。

外部调节的变排量压缩机主要有电装公司的7SEU16、7SBU16（图8）和6SEU12。其工作原理和内部调节的变排量压缩机相似，不同之处在于控制阀有一个电磁单元，操纵和显示单元从蒸发器出风温度传感器获得信号作为输入信息，从而对压缩机的功率进行无级调节，控制阀由机械元件和电磁单元组成，机械元件按低压侧的压力关系，借助位于控制阀低压区的压力敏感元件来影响调节。电磁单元由操纵和显示单元通过500Hz的通断频率进行控制，在无电流的状态下，阀门开启，高压腔和压缩机斜盘箱相通，高压腔的压力和斜盘箱的压力达到平衡，全负荷时，阀门关闭，斜盘箱和高压腔之间的通道被隔断，斜盘箱的压力下降，斜盘的倾斜角度加大直至达到100%的排量；关掉空调或所需的制冷量较低时，阀门开启，斜盘箱和高压腔之间的通道被打开，斜盘的倾斜角度减小直至低于2%的排量。当系统的低压较高时，真空膜盒被压缩，阀门挺杆被松开，继续向下移动# 使得高压腔和斜盘箱进一步被隔离，从而使压缩机达到100%#的排量；当系统的吸气压力特别低时，压力元件被释放，使挺杆的调节行程受到限制，这就意味着高压腔和斜盘箱不再能完全被隔断，从而使压缩机的排量变小。

外部调节变排量压缩机采用了新结构皮带轮，皮带盘由皮带轮和随动轮组成，通过一橡胶元件将皮带轮和随动轮有力地连接起来。当压缩机因损坏而卡死时，随动轮和皮带轮之间的橡胶元件的传递力急剧增大，皮带轮在旋转方向将橡胶元件挤压到卡死的随动轮上，橡胶元件产生变形# 对随动轮产生的压力增大# 随动轮随之产生变形直至随动轮和皮带轮之间脱离连接，从而避免了皮带传动的损坏。

随动轮的变形量取决于橡胶元件的弹性，橡胶元件的弹性取决于结构件的温度，由于橡胶元件和随动轮的形变，避免了发动机皮带传动的损坏，同时防止了诸如水泵和发电机的损坏，起到了过载保护的作用。

外部调节的变排量压缩机的优点：压缩机一直运转，无接合冲击，提高了舒适性；通过调节蒸发器的温度使制冷量和热负荷及能量消耗完美匹配，减少了再加热过程，使出风口的温度，湿度恒定调节；由于排量可以降低到近0%，省去离合器可使质量减轻20%（约500～800g）；
