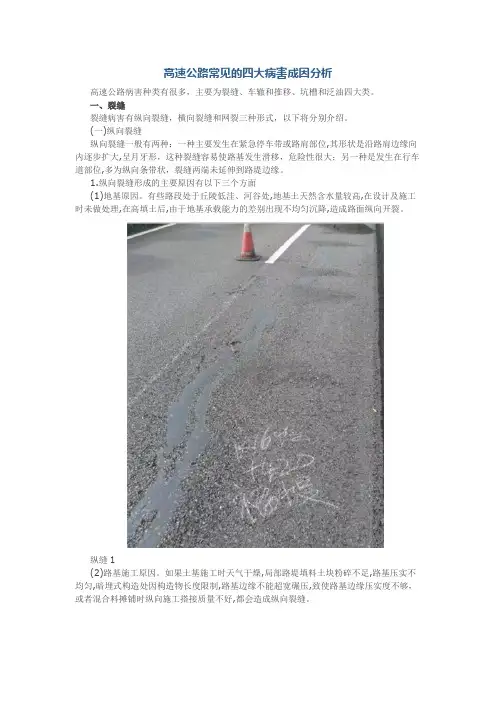

高速公路常见的四大病害成因分析

高速公路常见的四大病害成因分析

槽和泛油四大类。

一、裂缝

裂缝病害有纵向裂缝，横向裂缝和网裂三种形式，以下将分别介绍。

(一)纵向裂缝

纵向裂缝一般有两种：一种主要发生在紧急停车带或路肩部位,其形状是沿路肩边缘向内逐步扩大,呈月牙形，这种裂缝容易使路基发生滑移，危险性很大；另一种是发生在行车道部位,多为纵向条带状，裂缝两端未延伸到路堤边缘。

1.纵向裂缝形成的主要原因有以下三个方面

(1)地基原因。有些路段处于丘陵低洼、河谷处,地基土天然含水量较高,在设计及施工时未做处理,在高填土后,由于地基承载能力的差别出现不均匀沉降,造成路面纵向开裂。

纵缝1

(2)路基施工原因。如果土基施工时天气干燥,局部路堤填料土块粉碎不足,路基压实不均匀,暗埋式构造处因构造物长度限制,路基边缘不能超宽碾压,致使路基边缘压实度不够，或者混合料摊铺时纵向施工搭接质量不好,都会造成纵向裂缝。

纵缝，形成宽缝，后期会形成坑洞

(3)水的渗透破坏。中央分隔带、路表、边坡等渗水,使局部路基受水浸

泡后承载力值降低,在动静荷载的作用下,路基滑动产生裂缝，另外填料若为弱膨胀土,如施工中未做处理,渗水后含水量变化,也会导致裂缝产生。

(二)横向裂缝

横向裂缝是与路面中线近于垂直的裂缝,裂缝起初大多出现于路面两侧的硬路肩,逐渐发展而贯通全路幅。贯通裂缝沿路面大致呈均匀分布。

1.横向裂缝通常不是由于荷载作用引起的。其成因主要有三个：

(1)材料收缩引起横向裂缝。一方面在基层成型过程中,因基层材料失水收缩而形成规则的横向裂缝，另一方面基层材料因温度骤降而发生低温收缩开裂。这两种收缩变形使面层底面承受拉力,当拉力超过沥青面层的抗拉强度时就使沥青面层底部拉裂,并随着温湿的循环变化及行车荷载的反复作用而导致沥青面层低面裂缝。

横缝

(2)沥青及混凝土的温缩引起的裂缝。因沥青是一种对温度变化比较敏感的粘弹性材料,温度下降时,沥青混合料逐渐变硬变脆,并发生收缩变形.当收缩拉应力超过沥青混凝土的抗拉强度时,沥青路面表面就会被拉裂,并逐步向下发展,形成上宽下窄的横向裂缝，这种温缩裂缝在北方温差较大地区初冬一般宽度为3～5mm,到严冬可加宽到10mm,最宽达到20mm,而到春季则又缩回。

横缝，贯穿全车道

(3)差异沉降引起的横向裂缝。在软土地基与非软土地基交界处、软土地

基处理方法变化处或构造物台背与路段交接处,因地基或路基与构造物差异沉降导致基层开裂,并反射到沥青面层,形成横向裂缝。

桥板伸缩缝反射横缝

因为温度变化引起的沥青面层本身收缩是造成横向裂缝的重要原因，所以自由沥青含量越多裂缝越多，选用符合重交通道路石油沥青技术要求的沥青,控制沥青用量,精选矿料,准确组成级配,或使用纤维等添加剂,均可有效减少裂缝。另外还应设计合理的路面结构并且精心施工。（三)网裂

网裂是相互交错的疲劳裂缝,形成一系列多边形小块组成的网状开裂,它的初始形态是沿轮迹带出现单条或多条平行的纵缝,而后,在纵缝间出现横向和斜向连接缝,形成缝网。

网裂，又称龟裂。

网裂主要是由于路面的整体强度不足而引起的。一个原因可能是路面结构设计不合理,路基路面压实度不足,路面材料配合不当或未拌和均匀等使沥青与石料粘结性差；
