百分表的使用方法和读数方法

百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。

在使用百分表进行测量之前，需要了解其使用方法和读数方法。

接下来，我们将详细介绍百分表的使用方法和读数方法。

一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。

切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。

2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。

在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。

此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。

3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。

在接触过程中，避免产生瞬时冲击力，以免影响测量结果。

测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。

二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。

2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。

例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。

通过以上方法，您可以熟练地使用百分表进行测量和读数。

目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。

百分表的使用方法

01用百分表测量工件时应用表架支架固定以测杆端的测量头抵住工件被测量表面并使测量头产生一定位移即指针存在一个预偏转值移动测量工件观察百分表表盘上指针的偏转量该偏转量即是被测量工件的偏差尺寸或间隙值
百分表的使用方法
百分表是一种比较性测量仪表，用来测量工件的偏差大小，检验零件垂直平面和水平面，检测轴的间隙、轴或气缸的圆度和圆柱度等。下面是小编整理的关于百分表的使用方法，欢迎阅读。
d、根据被测量尺寸，选取校对环规，(当没环规时，也可以用外径千分尺)校对百分表的“0”位。校对“0”位的方法分别将测头、定位护桥和环规的工作面擦净后用手按动几次活动测头，检查百分表的灵敏度和示值变动量。符合要求时即可进行校对“0”位操作。
百分பைடு நூலகம்的使用方法介绍
①百分表在使用时，要把百分表装夹在专用表架或其他牢靠的支架上(图1)，千万不要贪图方便把百分表随便卡在不稳固的地方，这样不仅造成测量结果不准，而且有可能把表摔坏。
a、首先根据被测孔径的公称尺寸，选择内径百分表的测量范围。
b、把百分表的装夹套筒擦净，小心地装进表架的弹性卡头中，并使表的指针转过半圈左右(0.5mm)，俗称“压表”，用锁母紧固弹性卡头，将百分表锁住。注意，拧紧锁母时，用力适中，以防止将百分表的套筒卡变形。
c、根据被测孔径的公称尺寸，选取一个相应尺寸的可换测头，并装到表杆上，其伸出的长度可以调节，用卡尺调整到两测头(活动测量头)之间的长度尺寸比被测孔径的公称尺寸大0.5mm左右，数控专业微信号cncdar并紧固可换测头。
百分表的读数方法为
先读小指针转过的刻度线(即毫米整数)，再读大指针转过的刻度线(即小数部分)，并乘以0.01，然后两者相加，即得到所测量的数值。
百分表使用注意事项
01用百分表测量工件时，应用表架(支架)固定，以测杆端的测量头抵住工件被测量表面，并使测量头产生一定位移(即指针存在一个预偏转值)，移动测量工件，观察百分表表盘上指针的偏转量，该偏转量即是被测量工件的偏差尺寸或间隙值。

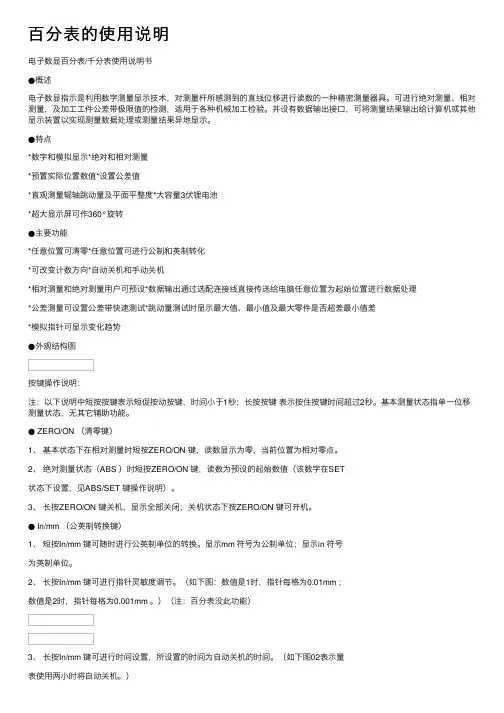

百分表的使用说明

百分表的使⽤说明电⼦数显百分表/千分表使⽤说明书●概述电⼦数显指⽰是利⽤数字测量显⽰技术，对测量杆所感测到的直线位移进⾏读数的⼀种精密测量器具。

可进⾏绝对测量、相对测量，及加⼯⼯件公差带极限值的检测，适⽤于各种机械加⼯检验。

并设有数据输出接⼝，可将测量结果输出给计算机或其他显⽰装置以实现测量数据处理或测量结果异地显⽰。

●特点*数字和模拟显⽰*绝对和相对测量*预置实际位置数值*设置公差值*直观测量辊轴跳动量及平⾯平整度*⼤容量3伏锂电池*超⼤显⽰屏可作360°旋转●主要功能*任意位置可清零*任意位置可进⾏公制和英制转化*可改变计数⽅向*⾃动关机和⼿动关机*相对测量和绝对测量⽤户可预设*数据输出通过选配连接线直接传送给电脑任意位置为起始位置进⾏数据处理*公差测量可设置公差带快速测试*跳动量测试时显⽰最⼤值、最⼩值及最⼤零件是否超差最⼩值差*模拟指针可显⽰变化趋势●外观结构图按键操作说明：注：以下说明中短按按键表⽰短促按动按键，时间⼩于1秒；长按按键表⽰按住按键时间超过2秒。

基本测量状态指单⼀位移测量状态，⽆其它辅助功能。

● ZERO/ON （清零键）1、基本状态下在相对测量时短按ZERO/ON 键，读数显⽰为零，当前位置为相对零点。

2、绝对测量状态（ABS ）时短按ZERO/ON 键，读数为预设的起始数值（该数字在SET状态下设置，见ABS/SET 键操作说明）。

3、长按ZERO/ON 键关机，显⽰全部关闭；关机状态下按ZERO/ON 键可开机。

● In/mm （公英制转换键）1、短按In/mm 键可随时进⾏公英制单位的转换。

显⽰mm 符号为公制单位；显⽰in 符号为英制单位。

2、长按In/mm 键可进⾏指针灵敏度调节。

（如下图：数值是1时，指针每格为0.01mm ；数值是2时，指针每格为0.001mm 。

）（注：百分表没此功能）3、长按In/mm 键可进⾏时间设置，所设置的时间为⾃动关机的时间。

百分表的使用方法及读数

百分表的使用方法及读数
百分表是一种实用工具，它可以用来快速测量长度、宽度、深度等物体中的位置或尺寸。

它一般由两个部分组成，百分尺和百分表主体。

它们之间具有特定的相对关系，可以实现精确测量。

百分表由内层刻度和外层刻度组成，它们以特定比例移动，可以测量有精度的尺寸。

百分表的使用方法：
1.将百分表内层刻度调节到0；
2.通过百分尺将要测量的尺寸的两个边界知道，并根据百分表的特定比例移动百分表外层刻度，测量相应的尺寸；
3.特别注意，要准确测量自身物体尺寸，需要将外层刻度和内层刻度精确对齐；
4.根据百分表测量结果，可以快速有效地测量物体的尺寸。

百分表的读数：
百分表的读数也是非常重要的，它是测量测量结果的依据。

百分表的读数分为双重读数和单重读数。

双重读数是测量的最小长度单位，单重读数是测量的最大长度单位。

双重读数一般是用小数，单重读数一般是用整数表示。

比如，百分表外层刻度由20开始，测量的最小
长度单位是百分之一，测量结果为20.5，这个数字由20和0.5组成，20表示单重读数，0.5表示双重读数。

以上就是百分表的使用方法和读数的具体内容，百分表的使用非常方便，十分实用，让测量变得精准、快捷，为企业生产制造提供了
强有力的保障。

百分表的使用方法2篇

百分表的使用方法2篇百分表的使用方法（一）百分表是一种可测量长度、深度、直径等尺寸的工具，它在机械加工、检测和维修等领域得到了广泛的应用。

下面介绍一下百分表的使用方法。

首先，在使用百分表时，需要将其放置在待测物的表面上，并确保两个测针垂直于这个表面。

接着，调节百分表的零点，使其中的一只测针指向待测物的表面，另一只测针的位置为零。

然后，用百分表的另一只测针来测量待测物体的尺寸，方法是将其放在待测物的上方或下方，轻轻地压住待测物的表面，同时读取百分表上的标尺。

读数时，需要注意标尺上的刻度间隔，通常是0.01毫米。

因此，当测量值小于一个标度时，需要采用目测或放大镜等方法进行估计。

最后，需要将百分表的读数记录下来，并根据需要进行计算，以得出所需的尺寸或直径等数值。

需要注意的是，在记录读数时，需要考虑到误差的影响，这个误差通常为0.01毫米左右。

总之，百分表是一种非常实用的测量工具，可以在机械加工和检测等领域中发挥重要作用，使用方法简单，只需注意技巧和精度即可。

百分表的使用方法（二）百分表是一种常用的测量工具，它广泛应用于机械加工、品质检查、物理实验等领域。

下面简单介绍一下百分表的使用方法。

百分表的使用方法首先需要安装和校准它。

使用前需要先进行校准，以确保测量精度。

如果百分表已经校准好，那么可以直接使用它。

首先，将百分表放在待测物的表面上，注意测针垂直于所测物面，并避免任何外界干扰。

调整零点，在测针上找到一条基准线，使之与测量方向垂直，然后将此位置设为零点，以便于后续的测量。

接下来，使用另一只测针进行测量，将其放置在基准线的另一侧，轻轻地压在待测物体上，并读取测量值。

在读取数据时，需要注意测量精度，百分表的精度通常在0.01毫米左右，当测量值小于这个精度时，需要进行目测或估算。

需注意在读数时要避免误差或其他外界干扰。

最后，需要移动百分表至下一个测量点，并重复以上测量步骤，逐渐测量所需的所有数据。

在测量完成后，需要将测量数据记录下来，并进行恰当的分析和处理，以便于得到准确的数据和结论。

百分表使用方法

用下述方法，必须把基准轴直径和偏心轴直径用百分尺测量出正确的实际尺寸，否则计算时会产生误差。
偏心距的间接测量公式
D e d a
2
2
（此图接上文）
e Dd a 22
式中 e ——偏心距（mm）； D ——基准轴外径（mm）； d ——偏心轴直径（mm）； a ——基准轴外圆到偏心轴外圆之间最小距离（mm）。
6.严格禁止用百分表测量表面粗糙或有显著凹凸不平的零件。
百分表尺寸校正与检验方法
6.用百分表校正或测量零件时，应当使测量杆有一定的初始测力。即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量(千分表可小一点，有0.1mm 即可)，使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。
例用杠杆千分表测量工件时，测量杆轴线与工件表面夹角α为30°，测量读数为0.048mm，求正确测量值。解：α=bcosa
=0.048×cos30° =0.048×0.866 =0.0416(mm)
孔的轴心线与底平面的平行度检验方法
杠杆百分表体积较小，适合于零件上孔的轴心线与底平面的平行度的检查，如图所示。将工件底平面放在平台上，使测量头与A端孔表面接触，左右慢慢移动表座，找出工件孔径最底点，调整指针至零位，将表座慢慢向B端推进。也可以工件转换方向，再使测量头与B端孔表面接触，A、B两端指针最底点和最高点在全程上读数的最大差值，就是全部长度上的平行度误差。
当进行轴测的时候，就是以指针摆动最大数字为读数(最高点)，测量孔的时候，就是以指针摆动最小数字(最低点)为读数。
在两顶尖上测量偏心距的方法
检验工件的偏心度时，如果偏心距较小，可按右图所示方法测量偏心距，把被测轴装在两顶尖之间，使百分表的测量头接触在偏心部位上（最高点），用手转动轴，百分表上指示出的最大数字和最小数字（最低点）之差的就等于偏心距的实际尺寸。偏心套的偏心距也可用上述方法来测量，但必须将偏心套装在心轴上进行测量。

百分表操作规程

百分表操作规程
一、操作方法
要求：百分表属精密测量仪表，所以，在使用、保管、保养、检定等方面应严格按规定执行。

在正式使用前，查看检定标签是否完好，检定日期是否在有效期内，表针、刻度盘是否完好无损，推动顶杆大、小表针转动是否流畅。

支架百分表时，应牢固、可靠，查看是否选用了适宜量程的表具；根据预估量程和测量方向选定预留量程并旋紧固定钮。

读表时，应首先记录初读数，同时记录毫米表针和微米表针所处刻度数；之后再以同样方法记录检测过程中的其他测量读数。

收表时，应先手握表具旋松固定钮，将表具以垂直方向从固定架上取下，以防表具顶杆弯曲变形；并擦拭干净后放入表盒内。

二、仪器日常维护及定期保养
1．使用后可用柔软的干布及时清理表面灰尘；
2．不可用有机溶剂擦拭表盘外罩；
3．不得随意拆卸百分表；
4．百分表必须存放于表盒内，并避免震动或冲击；。

百分表的读数方法和使用方法

百分表的读数方法和使用方法
百分表的读数方法和使用方法
摘要
在所有机械零件测量工具中，百分表是属于其中的种长度测量工具，它的刻度值为0.01mm，是一种测量精度比较高的一种指示类量具,目前百分表已经被广泛应用于测量工件的几何形状误差及位置误差等。

百分表概述
百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等。

百分表的结构
百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。

调整百分表的零位
①用手转动表盘，如图所示
使用百分表的注意事项
①使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。

②使用时，必须把百分表固定在可靠的夹持架上。

切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。

③测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。

④测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。

⑤为方便读数，在测量前一般都让大指针指到刻度盘的零位。

百分表维护与保养
①远离液体,不使冷却液、切削液、水或油与内径表接触。

②在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。

③成套保存于盒内,避免丢失与混用。

百分表操作规程

内径百分表操作规程
编号
批号
日期
1、目的
为了规范百分表的操作，确保其测量的正确性。
2、范围
本规程适用于范围在18-35mm、35-50mm、50-160mm的百分表。
3、使用操作
使用前应根据被测尺寸先选用可换测头和接杆号进行组合。
当用可换测头测量，测量范围比被测孔径小时，可用扳手将可换测头松开，垫入“0”号垫圈，再用扳手将可换测头拧紧。当用其它编号的可换测头进行测量时，测量范围的调整可用扳手将可换测头拧到适当位置，并用螺母锁紧。
2、范围
本规程适用于各种规格的百分表。
3、校准仪器
外径千分尺、标准量块
3、使用方法
a)先根据标准量块的尺寸选用可换测头和接杆号进行组合。
b)然后用标准外径千分尺测出标准量块的尺寸，记录数据，分别取三个标准量块测量，取其平均值。
c)然后用测量状态的千分尺来校准百分表，同样测量3个尺寸，取其平均值，要求尺寸误差在±0.01mm以内为准。
测量时，手握隔热套，压缩活动测头和护桥，把内径百分表放进被测孔内，使活动测头、可换测头和护桥与孔壁接触，再往复摆动测量头架，在径向平面内所得的最小尺寸，即为孔的实际尺寸。
附表18-35mm、35-50mm、50-160mm
型号
18-35mm
35-50mm
50-160mm
测
砧
头
尺
寸
18-20mm
35-40mm50Fra bibliotek60mm20-22mm
40-45mm
60-70mm
22-24mm
45-50mm
70-80mm
24-26mm
80-90mm
26-28mm
90-100mm

百分表使用规范

修改记录
审核：批准：
1.0目的
本SOM介绍百分表之操作，目的在使作业员能正确使用该种量具进行测量，防止因操作不当引起的测量误差及对量具的损坏。

2.0 范围
检测室所有量具。

3.0本文
3.1 百分表结构
3.2 杠杆百分表结构
3.2 操作前准备
3.2.1、将千分尺擦拭干净，并查看尺规有无损坏（尤其是测砧部分）。

3.3 简单操作
3.3.1、百分表的读数
带有测头的测量杆，对刻度圆盘进行平行直线运动，并把直线运动转变为回转运动传送到长针上，此长针会把测杆的运动量显示到圆型表盘上。

长针的一回转等于测杆的1mm
回旋（1mm）为一个刻度。

A
B、一个刻度是0.01mm,
是0.1mm
C、量物若是4mm或5mm,
时,
3.3.2百分表的使用方法
A、测量面和测杆要垂直。

B、使用规定的支架。

C
D
3.3.3杠杆百分表的读数及使用方法
A、杠杆百分表的分度值为
B、测量面和测头，使用时须在水平状态，在特殊情况下，也应该在25°以下。

C、使用前，应检查球形测头，如果球形测头已被磨出平面，不应再继续使用。

D、杠杆百分表测杆能在正反方向上进行工作。

根据测量方向的要求，应把换向器搬到需要
的位置上。

E、搬运测杆，可使测杆相对杠杆百分表壳体转动一个角度。

根据测量需要，应搬运测杆，
使测量杆的轴线与被测零件尺寸变化方向垂直。

4.3 测量过程中，对同一尺寸要进行不同位置的多次测量。

4.4 测量时一定要保持工件与卡尺的正接触，否则会出现测量误差。

百分表的操作规程

百分表的操作规程百分表的操作规程1：范围本规范规定了百分表的通用方法和要求。

本规范适用于各表面的测量作业。

2：百分表的使用与保养百分表是将测头的直线位移变为指针的角位移的计量器具，用比较测量法完成测量用于不同表面的尺寸及其形状误差的测量。

3：使用前检查3.1：检查表头的相互作用和稳定性。

3.2：检查活动测头和可换测头表面光洁，连接稳固。

4：读数方法测量平面间的尺寸，任意方向内均最打的尺寸为平面间的测量尺寸。

百分表测量读数加上零位尺寸即为测量数据。

5：正确使用方法5.1：把百分表插入量表直管轴孔中压缩百分表一圈紧固。

5.2：选取并安装可换测头紧固。

5.3：测量时手握隔热装置。

5.4：根据被测尺寸调整零位。

用已知尺寸的平面调整零位,以平面间任意方向内均最小的尺寸对0位然后反复测量同一位置2-3次后检查指针是否仍与0线对齐如不齐则重调，为读数方便可用整数来定零位位置。

5.5 测量时摆动百分表找到平面的最大尺寸（转折点）来读数。

5.6 测杆、测头、百分表等配套使用不要与其他表混用。

6：维护与保养6.1：在不使用时要摘下百分表使表解除其所有负荷让测量杆处于自由状态。

6.2：成套保存于盒内,避免丢失与混用。

7：百分表测量应注意事项7.1：用百分表测量时应与表架结合使用，测量时表与表架应牢固结合，表架座应放平稳定。

7.2：测量时注意百分表的测量杆中心线与被测件平面要垂直，以避免出现测量误差。

7.3：用内径百分表时，应按被测件的尺寸调换相适应的测量杆，然后用外径千分尺校正百分表指针为零位后再测量。

测量时测量杆要在被测表面间缓慢摆动，以指针的最小值为被测件的实际尺寸值。

7.4：检测前注意擦干净測杆头和被测件表面。

百分表使用方法

百分表使用方法
百分表是一种常用的测量工具，用于测量物体的长度、直径和厚度等尺寸。

它由一条标有毫米刻度的主尺和一个百分尺组成。

百分尺通常是用来补充主尺的，因为它可以提供更精确的尺寸测量。

百分表的使用方法相对简单，首先需要将被测物体放置在百分表的两个测量臂之间。

然后，通过旋转调整螺旋，让百分尺的刻度与主尺的刻度对齐。

这个过程需要小心操作，以确保准确测量。

当两个刻度对齐后，可以读取百分尺上的刻度值，这个值表示主尺上的刻度之间的距离。

通常情况下，百分尺的刻度是0.01毫米或0.001毫米，所以可以用百分表测量到更精确的尺寸。

在测量长度时，需要注意百分表的零位校准。

在测量之前，应该将百分尺的刻度调整到零位。

如果测量臂未对齐时百分尺的刻度不为零，那么在读取测量结果时需要加上这个偏差值。

除了测量长度，百分表还可以用于测量直径和厚度。

对于直径测量，可以将被测物体放置在百分表的测量臂之间，然后通过旋转调整螺旋，直到两个刻度对齐。

读取百分尺上的刻度值，再乘以2就可以得到直径的尺寸。

对于测量厚度，可以将被测物体放置在百分表的测量臂之间，然后通过旋转调整螺旋，直到两个刻度对齐。

读取百分尺上的刻度值，这个值就表示物体的厚度。

总的来说，百分表是一种简单易用的测量工具，可以用于测量物体的长度、直径和厚度等尺寸。

正确使用百分表能够得到更精确的测量结果，但需要注意零位校准和小心操作。

百分表操作指导书

百分表操作指导书1．仪器名称百分表2．仪器型式手动式3．仪器名称代号无4．适用范围适用于本司百分表之操作，校正，保养。

5．体操作步骤5.1百分表构造百分表5.2具体使用步骤5.2.1百分表最小读数:表盘每一小格读数为0.01mm,每一大格读数为0.10mm,量程0~1mm.5.2.2首先如上图所示把百分表夹持在表架上, 使用时应夹持可靠，但夹持力不宜过大，避免测量杆运动卡滞。

5.2.3百分表归零:转动百分表表盘直至百分表转至0刻度处然后拧动表盘锁紧螺丝锁紧表盘.5.2.4使用方法：5.2.4.1测量读数时,测量者的视线应垂直表盘,以减少视差.5.2.4.2检测时百分表测头与产品应保持垂直且与产品表面平行状态,然后使百分表测头压入被量测物表盘批针半圈至一圈范围,然后转动表盘,使指针位于0刻度处(此为百分表检测前归零),然后缓慢平行推动百分表(一般百分表需与机床配合一起使用),观察表盘指针摆动范围,即为所测之产品之平面度或垂直度大小.5.2.8百分表的读数:例如检测一个产品时百分表指针在下面二图所示范围内摆动则读数为:读数为：0.01X10格+0.01X5格=0.15mm6.注意事项6.1检测时应将百分表牢靠地夹持在表架上.6.2百分表测头必须与测量物保持平行且垂直状.6.3不可以随意拆卸百分表.6.4百分表使用时须轻拿轻放以免损坏百分表.6.5检测时百分表测头须压入半圈至一圈(也就是指针压入半圈至一圈)如压入过多或过少则会使测量误差增加.6.6应经常擦干净表盘上的脏污以免影响读数.6.7测量完毕应将百分表放回盒子内以免百分表损坏.6.8请勿强力推拉测量杆，以免损坏机芯或影响精度。

6.9切勿测量高速运转中的工作.7.校正7.1每半年校正一次.7.2采取自校方式,如必要时视情况可送外校.7.3由取得校正资格人员来执行.7.4本公司执行综合精度校正,即以外校之厚薄规校正.7.5外观检查:7.5.1以目视检查百分表测头是否有损坏，磨损等.7.5.2检查各锁紧螺丝是否能锁紧牢靠7.5.3检查百分表指针摆动是否正常..7.5.4校正点8.保养8.1每月保养作业必须执行一次。

百分表用途及使用方法

百分表用途及使用方法百分表是一种常用的测量工具，广泛应用于各个领域。

它可以用于测量长度、角度、厚度、直径等物理量，并且具有精度高、读数直观等优点。

本文将介绍百分表的用途及使用方法。

一、百分表的用途1. 测量长度：百分表可以用于测量线段、孔径、刀具等的长度。

通过百分表的传感器，可以将被测物体的长度转化为指针的位置，从而获取准确的测量结果。

2. 检测平行度：百分表可以用于检测两个平面或两个轴线之间的平行度。

将百分表的两个触针分别放在被测物体的两个平面上，通过移动百分表的指针，可以直观地判断两个平面是否平行。

3. 检测圆度：百分表可以用于检测圆轴的圆度。

将百分表的触针放在圆轴的不同位置，通过观察指针的变化，可以判断圆轴的圆度是否满足要求。

4. 测量厚度：百分表可以用于测量薄板、薄膜等物体的厚度。

将百分表的触针分别放在被测物体的上下表面，通过读取指针的位置，可以得到被测物体的厚度。

5. 检测直径：百分表可以用于检测圆柱体的直径。

将百分表的触针放在圆柱体的两个相对位置上，通过观察指针的变化，可以判断圆柱体的直径是否符合要求。

二、百分表的使用方法1. 准备工作：在使用百分表之前，需要先检查百分表的零位是否正确，确保指针在零刻度上。

同时，还需要检查百分表的触针是否干净、无损坏，并进行必要的校准。

2. 放置物体：将需要测量的物体放置在百分表的测量平台上，并调整触针的位置，使其与被测物体接触。

注意要保持触针与被测物体垂直，并尽量将测量点放在触针的中央位置。

3. 读取测量结果：观察百分表的指针位置，读取其所对应的刻度值。

注意要读取指针所在的刻度线与刻度盘之间的夹角，以增加测量的准确性。

4. 记录测量结果：将测量结果记录下来，并进行必要的单位转换或计算。

同时，还需要记录测量时的环境条件和其他相关信息，以便后续的数据分析和比较。

三、注意事项1. 在使用百分表时，要避免过度施加力量，以免损坏触针或被测物体。

2. 在读取测量结果时，要保持视线垂直于刻度盘，以减小视觉误差。

百分表的使用方法介绍

百分表的使⽤⽅法介绍百分表的使⽤⽅法介绍百分表百分表是指刻度值为0.01mm，指针可转⼀周以上的机械式量表。

百分表的圆表盘上印制有100 个等分刻度，即每⼀分度值相当于量杆移动0.01毫⽶。

百分表⼀种指⽰式量具。

百分表是利⽤齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的⾓位移的计量器具。

主要⽤于测量零件的尺⼨和形状、位置误差等。

百分表的分度值为0.01mm，表盘圆周刻线有100条等分刻线。

因此，百分表的齿轮传动系统应使测量杆移动1mm，指针回转⼀圈。

百分表的⽰值范围有：0～3mm、0～5mm、0～10mm三种。

百分表的构造主要由3个部件组成：表体部分、传动部分、读数部分。

百分表的⼯作原理,是将被测尺⼨引起的测杆微⼩直线移动,经过齿轮传动放⼤, 变为指计在刻度盘上的转动,从⽽读出被测尺⼨的⼤⼩。

如⽤杠杆代替齿条则可制成杠杆百分表和杠杆千分表，其⽰值范围较⼩，但灵敏度较⾼。

此外，它们的测头可以在⼀定⾓度内转动，能适应不同⽅向的测量，结构也紧凑。

它们适⽤于测量普通百分表难以测量的外圆、⼩孔和沟槽等的形状和位置误差。

1－⼩齿轮2－⼤齿轮3－中间齿轮 4－弹簧5－测量杆6－指针8－游丝主要⽤途主要⽤于测量制件的尺⼨和形状、位置误差等。

分度值为0.01mm,测量范围为0-3、0-5、0-10mm。

读数⽅法百分表的读数⽅法为：先读⼩指针转过的刻度线（即毫⽶整数），再读⼤指针转过的刻度线（即⼩数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

百分表的使⽤其中百分表的⼀个⾮常重要的应⽤就是利⽤百分表来连接QSmart数据采集仪来测量形状和位置误差等机械测量，如圆度、圆跳动、平⾯度、平⾏度、直线度⽰意图如下：优势：⽆需⼈⼯⽤⾁眼去读数，可以减少由于⼈⼯读数产⽣的误差；⽆需⼈⼯去处理数据，数据采集仪会⾃动计算出各种形位误差值测量结果报警，⼀旦测量结果不在形位公差带时，数据采集仪就会⾃动报警。

以上机械测量解决⽅案由太友科技提供，这种新的应⽤可以⼤⼤提⾼机械测量效率，利⽤数据采集仪除了可以连接百分表外，还可以直接连接各类量具，如游标卡尺、千分尺等。

百分表使用方法

百分表使用方法
百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。

它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。

车间里经常使用的是百分表
1.百分表结构
2.百分表使用方法
表盘上刻有100个等分格，其刻度值(即读数值)为0.01mm。

当指针转一圈时，小指针即转动一小格，转数指示盘的刻度值为1mm。

用手转动表圈时，表盘也跟着转动，可使指针对准任一刻线。

测量杆是沿着套筒上下移动的，套筒可作为安装百分表用。

3.百分表注意事项
1)测量面和测杆要垂直。

2)使用规定的支架。

3)测头要轻轻地接触测量物。

4)测量圆柱形产品时，测杆轴线与产品直径方向一致
4.百分表读数
u盘式指示器的指针随量轴的移动而改变，因此测定只需读指针所指的刻度，右图为测量段的高度例图，首先将测头端子接触到下段，把指针调到“0”位置，然后把测头调到上段，读指针所指示的刻度即可。

u一个刻度是0.01mm,若长针指到10,台阶高差是0.1mm。

u量物若是4mm或5mm,长针会不断地回转时,最好看短针所指的刻度，然后加上长指针所指的刻度。

百分表标准操作规程

4保养方法
4.1使用后要对百分表进行必要的保养，擦净油污、铁屑。如使用表架，则表架也应保持清洁，涂好防锈油，此保养应每月至少进行一次。
图1外观图图2结构图
图3百分表安装图
编制
审核
批准
日期
2011-1-1
日期
2011-1-1
日期
2011-1-1
24测量前须检查百分表是否夹牢又不影响其灵敏度为此可检查其重复性即多次提拉百分表测杆略高于工件高度放下测杆使之与工件接触在重复性较好的情况下才可以进行测量
通用量具操作规程
文件编号
生效日期
2011-1-1
版本/修订
受控状态
受控
量具名称
百分表
规格型号
（0-10/0.01）mm
发放部门
1范围
1.1本规程适用于分度值为0.01mm，测量范围上限至10mm百分表的操作使用。
2操作程序
2.1百分表应牢固地装夹在表架夹具上，如与装套筒紧固时，夹紧力不宜过大，以免使装夹套筒变形，卡住测杆，应检查测杆移动是否灵活。夹紧后，不可再转动百分表。
2.2百分表测杆应与被测工件表面必须垂直，否则将产生较大的测量误差。
2.3测量圆柱形工件时，测杆轴线应与圆柱形工件直径方向一致。
2.4测量前须检查百分表是否夹牢又不影响其灵敏度，为此可检查其重复性，即多次提拉百分表测杆略高于工件高度，放下测杆，使之与工件接触，在重复性较好的情况下，才可以进行测量。
2.5在测量时，应轻轻提起测杆，把工件移至测头下面，缓慢下降测头，使之与工件接触，不准把工件强迫推入至测头，也不准急骤下降测头，以免产生瞬时冲击测力，给测量带来误差。对工件进行调整时，也应按上述操作方法。在测头与工件表面接触时，测杆应有0.3－1mm的压缩量，以保持一定的起始测量力。

百分表使用方法

百分表使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。

百分表和千分表按其制造精度，可分为0级、1级、2级三种，0级精度较高。

使用时，应按照零件的形状和精度要求,选用合适的百分表或千分表的精度等级和测量范围.使用百分表和千分表时，必须注意以下几点；1、使用前，应检查测量杆活动的灵活性。

即轻轻推动测量杆时,测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。

2、使用百分表或千分表时,必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳,免使测量结果不准确或摔坏百分表。

用夹持百分表的套筒来固定百分表时，夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。

图1 安装在专用夹持架上的百分表3、用百分表或千分表测量零件时,测量杆必须垂直于被测量表面。

图2所示。

即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。

图2 百分表安装方法4、测量时，不要使测量杆的行程超过它的测量范围;不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击,亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。

因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。

5、用百分表校正或测量零件时，如图3所示。

应当使测量杆有一定的初始测力。

即在测量头与零件表面接触时,测量杆应有0。

3～1mm的压缩量（千分表可小一点，有0.1mm即可）,使指针转过半圈左右，然后转动表圈,使表盘的零位刻线对准指针。

轻轻地拉动手提测量杆的圆头,拉起和放松几次,检查指针所指的零位有无改变。

当指针的零位稳定后，再开始测量或校正零件的工作。

如果是校正零件，此时开始改变零件的相对位置,读出指针的偏摆值,就是零件安装的偏差数值.图3 百分表尺寸校正与检验方法6、检查工件平整度或平行度时，如图4所示.将工件放在平台上,使测量头与工件表面接触,调整指针使摆动，然后把刻度盘零位对准指针，跟着慢慢地移动表座或工件，当指针顺时针摆动时,说明了工件偏高，反时针摆动，则说明了工件偏低了。
