冷却塔保养记录表格
设备冷却系统日常清理记录表
设备冷却系统日常清理记录表日期：_________
清理操作：
- 清理冷却塔表面的杂物和灰尘
- 检查冷却塔风扇是否正常运转
- 清洗冷却塔过滤器
- 检查冷却塔电线和接头是否松动或损坏
- 检查冷却塔水箱水位，如有需要，则补充水
- 检查冷却塔水泵是否正常工作
- 检查冷却塔水泵出口压力和水量是否正常
- 检查冷却塔水泵进口压力和水量是否正常
- 检查冷却塔水管是否有漏水情况
- 清理冷却塔水管内的杂质和垃圾
结果记录：
- 冷却塔表面清理完毕，无杂物和灰尘
- 冷却塔风扇正常运转
- 冷却塔过滤器清洗完毕
- 冷却塔电线和接头无松动或损坏
- 冷却塔水箱水位正常
- 冷却塔水泵正常工作
- 冷却塔水泵出口压力和水量正常
- 冷却塔水泵进口压力和水量正常
- 冷却塔水管无漏水
- 冷却塔水管内无杂质和垃圾
备注：_________
下次清理日期：_________
----------
请在以上表格中记录设备冷却系统的日常清理操作和清理结果，并在“日期”处填写清理日期。
清理操作包括清理冷却塔表面、检查
冷却塔的各项工作状态以及清洗冷却塔过滤器等。
在“结果记录”处
填写清理结果，包括各项工作状态是否正常。
如有需要，可以在
“备注”处填写其他相关信息。
下次清理日期请在“下次清理日期”处填写。
请确保设备冷却系统日常清理记录表准确无误地填写和保存，以确保设备安全运行和延长使用寿命。

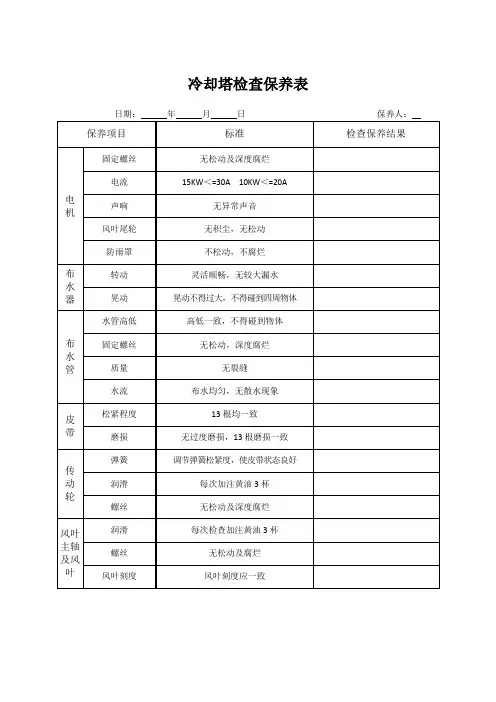

工程部冷却塔检查保养表(标准版)
日期：年月日保养人：
保养项目
标准
检查保养结果
电机
固定螺丝
无松动及深度腐烂
电流
15KW＜=30A 10KW＜=20A
声响
无异常声音
风叶尾轮
无积尘，无松动
防雨罩
不松动，不腐烂
布水器
转动
灵活顺畅，无较大漏水
晃动
晃动不得过大，不得碰到四周物体
布水管
水管高低
高低一致，不得碰到物体
固定螺丝
无松动，深度腐烂
质量
无裂缝
水流
布水均匀，无散水现象
皮带
松紧程度
13根均一致
磨损
无过度磨损，13根磨损一致
传动轮
弹簧
调节弹簧松紧度，使皮带度腐烂
风叶主轴及风叶
润滑
每次检查加注黄油3杯
螺丝
无松动及腐烂
风叶刻度
风叶刻度应一致

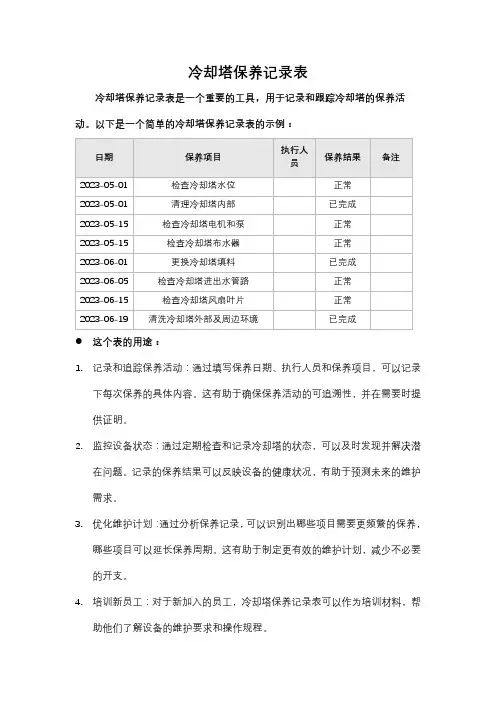

冷却塔保养记录表
冷却塔保养记录表
冷却塔保养记录表是一个重要的工具，用于记录和跟踪冷却塔的保养活动。
以下是一个简单的冷却塔保养记录表的示例：
这个表的用途：
1.记录和追踪保养活动：通过填写保养日期、执行人员和保养项目，可以记录
下每次保养的具体内容。
这有助于确保保养活动的可追溯性，并在需要时提供证明。
2.监控设备状态：通过定期检查和记录冷却塔的状态，可以及时发现并解决潜
在问题。
记录的保养结果可以反映设备的健康状况，有助于预测未来的维护需求。
3.优化维护计划：通过分析保养记录，可以识别出哪些项目需要更频繁的保养，
哪些项目可以延长保养周期。
这有助于制定更有效的维护计划，减少不必要的开支。
4.培训新员工：对于新加入的员工，冷却塔保养记录表可以作为培训材料，帮
助他们了解设备的维护要求和操作规程。
5.预防性维护：通过定期进行保养，可以预防设备出现重大故障，从而延长设
备的使用寿命。
6.合规性：在一些情况下，维护记录可能被要求用于合规性检查，例如验证设
备是否得到了适当的维护。
7.改进和升级：通过分析保养记录，可以了解设备的性能和可靠性，为设备的
改进或升级提供参考。
8.增强团队协作：保养记录表可以使团队成员清楚各自的职责和保养进度，促
进团队协作。
因此，冷却塔保养记录表是一个非常有用的工具，可以帮助维护人员更有效地管理冷却塔的保养工作。
冷却塔巡检保养周期计划表
冷却塔巡检保养周期计划表
每天
每周
每月
每六个月
每年
必要时
塔内有无脏污废物
√
风扇有无异常响声和震动
√
水位是否正常
√
皮带是否松动
√
√
浮球是否漏水
√
√
马达
√
√
马达绝缘是否良好
√
√
马达固定螺栓是否松动
√
√
风扇网是否脏污和损坏
√
皮带轮是否磨损和松动
√
过滤器是否脏污
√
√
风扇和马达轴承是否磨损过度
√
结构件是否损坏
√
仪表和接管有无泄漏
√
对塔填料和水盘进行除污除垢清洗清洁
√
冬季停机后对冷却塔进行排空存水，各管路做好保温修复
√
冷却塔检查试运转记录通用表
噪声[dB(A)]
62
额定电压 (V)
380
额定电流 (A)
24.8
冷却塔固定是否牢固
牢固
风叶盘动是否灵活
是
电机绕组对地绝缘电阻(MΩ)
10
风叶旋转方向是否正确
正确
试运转记录
轴承最高温度(℃)
风机
电动机
允许
实测
允许
实测
电压(V)
电动机
运行电流(A)
A相
B相
C相
噪声 [dB(A)]
75
70
80
68
38
专业监理工程师 (建设单位项目专业技术负责人)：
年月日
23
22.88
23.2ቤተ መጻሕፍቲ ባይዱ
60
连续运行时间
年月日
8时
分至 11 时
分 环境温度(℃)
18
专业工长(施工员)
测试人员
安装单位检查评定结果
本体安装稳固、无异常振动，其噪声符合设备技术文件的规定。冷却塔风机与冷却水系 统循环3个多小时，运行无异常情况。
项目专业质量检查员：
年月日
监理(建设)单位验收结论
本体安装稳固、无异常振动，其噪声符合设备技术文件的规定。冷却塔风机与冷却水系 统循环3个多小时，运行无异常情况。
冷却塔检查试运转记录通用表
单位(子单位)工程名称
工程1
子分部(系统)工程名称
A区一楼
安装部位、区、段
冷却塔检查试运转记录（最新版）
安装单位
项目经理(负责人)
施工执行标准名称及编号
冷却塔 型号
电机型号
DBNL3-400t YEF180L-8B5
冷却塔保养记录表
安装地点：
设备编号：
设备型号： 功率：
检查与保养项目
项目检查与保养结果项目检查与保养结果1、检查主要部件连接螺丝紧固情况
7、检查电机、风扇转动灵活性
2、检查风机皮带松紧度及磨损程度，更换磨损的皮带。
8、检查管道各阀门开闭是否灵活。
3、电机及风扇轴承检查加油
9、检查布水器有无堵塞，出水是否均匀。
4、检查、调整电机与风扇皮带轮间平行度。
10、检查集水盆补水装置
5、测量电机三相绕组对地绝缘电阻（应≥2兆欧）。
A相： B相： C相：
11、检查集水盆水位是否正常，有无跑、冒、滴、漏水现象。
6、测量电机三相绕组相间绝缘电阻（应≥2兆欧）。
AB： AC： BC：
12、清洗集水盆和散热片
处理记录及遗留事项
说明
1、标有单位的项目请填写实时数据；2、其他项目正常的填写正常，不正常的请简要说明情况；3、每月保养1次；4、此保养记录表保存期限为二年。
工程部负责人: 日期： 项目负责人: 日期：
冷却水塔保养计划表
每6个月 每年
编制：
冷却水塔保养计划表
计划维护保养内容 塔内有无脏污废物 风扇有无异常响声和震动 仪表和接管有无泄漏 水位是否正常 浮球是否漏水 马达和减速器润滑油是否良好 过滤器是否脏污 对塔填料和水盘进行除污除垢清洗清洁 皮带是否松动 马达固定螺栓是否松动 马达冷动风扇早到否脏污 结构件是否损坏 马达绝缘是否良好 风扇网是否脏污和损坏 皮带轮是否磨损和松动 风扇和马达轴承是否磨损过度
审核：
文件编号：
_
备注
批准：
.
冷却塔保养记录
编号：RF-G03-42版本：C/0表格生效期：序号:
保养项目
保养内容
保养情况
一级保养（月）
检查冷却塔联接螺栓、机脚螺栓有无松动、锈蚀，并处理
检查管道、浮球阀及自动电动阀门运行是否正常
清除喷嘴堵塞物
清洗集水池内的污物
检查电动机防潮情况，风叶旋转、同心度、振动处于标准范围
检查皮带、齿轮传动装置，并加油润滑
调整轴、轴承、皮带的咬合部分
高压水冲洗冷却塔填充材料粘碳素钢叶片和其它钢制部件，涂刷防锈漆
特殊情况记录
作业负责人
作业监督人
注：如检查结果不正常，在备注栏注明情况及处理后结果。
检查电动机轴承磨损和轴承温度
整理电动机电气线路
二级保养（半年）
完成一级保养的内容
清扫冷却塔下水箱内堆积的污泥，并用清水冲洗
对水系统管道作防锈处理，修补保温材料破损脱落
检查、修复水箱内有损伤部位和漏水的地方
检查冷却塔的风机皮带张紧度和老化程度
检查直接连接的齿轮装置机构损伤的部位，添加润滑油
更换联轴器内轴承的润滑油脂
民用冷却塔运行记录表、日补水量报表
DB 11/T XXXXX—XXXX
5
附 录 A （资料性） 冷却塔运行记录表
A ．1 冷却塔大气干球温度、循环水流量、进塔水温、出塔水温、实际补水量、循环水氯离子含量、补充水氯离子含量、水排污量实时数据监测记录表。
冷却塔编号： 日期：_____年_____月_____日
记录时间
大气干球温度
（℃）
循环水流量 （m 3
/h）
进塔水温 （℃）
出塔水温 （℃）
实际补水量 （m 3
/h）
循环水氯离子含量
（mg/L）
补充水氯离子含量
（mg/L）
水排污量 （m 3
/h）
记录人员
DB 11/T XXXXX—XXXX
6
附 录 B （资料性） 冷却塔日补水量报表
B．1 冷却塔浓缩倍数、额定补水量、实际补水量相关问题处置运行日报表。
冷却塔编号： 日期：_____年_____月_____日
运行时间
大气干球温度 （℃）
浓缩倍数
额定补水量 （m3）
实际补水量 （m3）
问题及处置
填报人。
冷却水塔定期保养记录表
□
A
□
A
□
A
□
A
□
A
□
A
□
A
□
A
□
mm/s mm/s mm/s
□
mm/s mm/s mm/s
□
mm/s mm/s mm/s
□
mm/s mm/s mm/s
□
mm/s mm/s mm/s
□
mm/s mm/s mm/s
□
mm/s mm/s mm/s
□
mm/s mm/s mm/s
保 5.检查水盘 养 6.电盘内散热风扇 7.检查减速器油液位 8.传动装置检查 10.水池水面/过滤网 备 注
是否过脏、渗漏 风扇运转正常
H/M/L
□ □
□ □
□ □
□ □
□ □
□ □
□ □
□ □
转动无异响，皮带无裂纹并手按 测试皮带松紧度。 清除水面异物
□ □
□ □
□ □
□ □
□ □
□ □
□ □
□ □
1."保养后状况"请填入危害评估风险： "0"，设备正常；"1"，设备异常未完全排除或维修前尚属可用，但可运转； "2"，设备异常，停止使用此设备。
2. 600T冷却水塔需要检查减速机油液位，100T冷却水塔检查皮带。
缺失记录和改善：
系统工程师处理方案：
签章 主管
பைடு நூலகம்系统工程师
值班工程师
冷却水塔定期保养记录表
设备位置 类 型 1.检查散水装置 2.检查运转电流 3.检查马达/FAN/减速机噪音 月 4.马达震动测量 保养日期 保养后状况 保养项目 年 月 日 星期
冷却塔保养记录表格
确认人:
年月日
3、电源、电器系统进行检查有无异常。
4、风机系统所有轴承的润滑脂一般一年更换一次。
5、由于风机的电动机长期在湿热状态下工作，为了保证其绝缘性能,不发生电动机烧毁事故,每年必须做一次电动机绝缘性能测试。如达不到要求要及时处理或更换电动机。
6、检查水泵电机是否有异常、异响，若有，进行维修更换。
保养人：
年月日
维保结果总结:
确认人:
年月日
设备名称：冷却塔
设备编号:JZ—4
维保周期：1次/3月
设备运行情况：
维修保养内容：
1、冷却塔的支架、风机系统的结构架以及爬梯通常采用镀锌钢件，一般不需要油漆。如果发生生锈再进行去锈刷漆工作.
2、在冬季冷却塔停止使用期间，有可能发生冰冻现象时，要将冷却塔集水盘和室外部、电源、电器系统进行检查有无异常。
4、风机系统所有轴承的润滑脂一般一年更换一次.
5、由于风机的电动机长期在湿热状态下工作，为了保证其绝缘性能,不发生电动机烧毁事故，每年必须做一次电动机绝缘性能测试.如达不到要求要及时处理或更换电动机。
6、检查水泵电机是否有异常、异响，若有,进行维修更换。
保养人：
年月日
维保结果总结:
确认人：
年月日
设备名称:冷却塔
设备编号：JZ-3
维保周期：1次/3月
设备运行情况:
维修保养内容：
1、冷却塔的支架、风机系统的结构架以及爬梯通常采用镀锌钢件,一般不需要油漆。如果发生生锈再进行去锈刷漆工作。
2、在冬季冷却塔停止使用期间，有可能发生冰冻现象时，要将冷却塔集水盘和室外部分的冷却水系统中的水全部放光，以免冻坏设备和管道。
维保结果总结：
确认人：
冷却塔(年度)定期维护记录表
布水器孔眼无堵塞现象。
10
填料层无杂物，偏流现象。
11
检査冷却塔无明显的瓢水现象。
12
检査风机叶片无损坏。
13
检査管接头、阀门漏水及时维修、更换。
14
检査电机绝缘电阻。
15
检查膨胀水箱水位是否适中。
复查人：复查时间： 年 月 日
说明：此表由定期维护责任人填写；复核人为管理处工程主管；此表保存期为三年。
冷却塔（年度）定期维护记录表
编号
位置
维护号
定期维护内容
定期维护结果
备注
1
检查风机支架牢固，无掉漆现象。
2
检查电机转速是否正常，无异响。
3
检査风机运转平稳，无异响和振动。
4
检査风机轴是否灵活。
5
检査接地装置是否安全可靠。
6
检査紧固接线端子。
7
钳电机电流是否正常。
8
风机皮带松紧合适，无明显磨损。
冷却塔巡视检查记录表
3）逆流式冷却塔的淋水填料应充满填料层。横流式冷却塔应避免在淋水填料顶部出现空气直流通道；
4）除水器表面应清洁，不应有阻碍空气正常通流的杂物、藻类和其他附着物；
5）除水器层应布满除水器，不应有空气的旁路通道。
防水、防冻
和防腐蚀措施
防水、防冻和防腐蚀措施状况
其他
排烟冷却塔玻璃钢烟道的变形、位移和老化情况
爬梯、钢平台、栏杆等金属构件的腐蚀和损Байду номын сангаас状况
防雷和接地装置是否完好
照明及交通设施有无损坏及故障
检查人：负责人：
冷却塔巡视检查记录表
日期：年月日天气：
巡视检查部位
状态描述
损坏或异常情况
技术状态
冷却塔
塔筒
地面是否新增裂缝
支柱、框架
是否出现冻融及钢筋腐蚀造成的混凝土保护层剥落和钢筋锈蚀；有无裂缝
集水池
是否出现裂缝及渗漏，水位是否处于正常运行水位
塔芯
1）配水系统应清洁、通畅.无杂物堵塞、无漏水和溢水现象，喷嘴应完整无损、喷溅正常；
空调冷却水塔检查记录表
检查人：检查日期：
水塔编号
水塔型号
电机功率
主要
技术参数
生产厂家
检查项目
检查结果
机械部分
水塔外观完整、无缺损、安装牢固、铭牌清晰
是□否□
阀门、开关灵活、关闭严密，无跑、冒、滴、漏现象
是□否□
浮子阀工作是否正常
是□否□
填料完整、严密、无破损
是□否□
风扇转动灵活、无异常噪声、振动、与外壳无擦碰现象
是□否□
皮带是否齐
是□否□
冷却供水主管道冬季泄水阀门是否安装
是□否□
水塔溢水是否严重
是□否□
水塔过滤网是否完好
是□否□
溢流、排污管畅通
是□否□
电气控制
冷却塔体是否与避雷系统连为一体
是□否□
电机运行是否正常
是□否□
水塔电气控制箱设备是否完好
是□否□
远距离控制冷却塔开关是否正常
是□否□
技术资料
产品说明书、合格证、出厂试验报告
有□无□
备品备件清单
有□无□
节水办验收记录
有□无□
环保测试记录
有□无□
空调设备日常保养记录--冷水机组、空气处理机、新风机、冷却塔、空调水泵
水泵
泵体表面除尘除锈
紧固地脚螺栓
检查电机有无振动及异常杂音
检查泵体有无漏水渗水情况
检查电机运行情况
备注：
空
管理处： 日期： 编号： 版本：B/O
设备名称
保养项目及内容
保养情况及处理结果
冷
水
机
组
机组外表面除尘除锈
检查机脚螺栓是否松动
是否有振动及Biblioteka 音检查机组是否漏氟检查雪种量是否合适
检查油位是否适中
检查各项参数及电脑工作程序
检查油压是否正常
检查回油系统是否工作正常
检查蒸发器及冷凝器换热效果
空 气
处理机
、
新风机
机组外表面除尘
清洗新回风过滤网
检查保温棉，并做适当整理修补
检查螺栓是否松动
检查是否有振动及噪音
检查电机运行情况
检查出风量及风压是否正常
检查接水盘是否积水
冷
却
塔
做好外壳清洁工作
联接、机脚螺栓有无松动锈蚀
检查系统有无严重漏水现象
检查自动电动阀是否正常工作
清洗集水池内的污物
保持喷淋器清洁
检查电机防潮绝缘情况
冷却塔保养记录
项目名称：设备编号：Form: Page 1 of 1 Effective date: This document contains trade secrets and proprietary information of ARAMARK, Inc. Disclosure of this publication is absolutely prohibitedwithout the express written permission of ARAMARK, Inc.? 2011 ARAMARK, Inc. All rights reserved. 冷却塔维护保养记录表序号保养内容周期保养标准保养日期保养负责人1 检查及调整皮带的松紧度，必要时更换新的月皮带松紧度合适，无打滑现象2 检查风扇叶片月无裂痕或受损之处，叶片尖端与本体风胴内壁应保持一定距离。
3 检查浮球阀月将浮球阀上下移动，查看放水及止水作用是否正常。
4 检查进出水阀、排水阀、联通阀、补水阀。
月阀门开关灵活，无故障，必要时加油润滑。
5 检查清理控制电路，检查任何松脱及过热收紧接头月各接线无松动及过热现象6 检查喷管及喷嘴内是否有污物堵塞季若有污物堵塞，进行清除或拆卸清洗7检查散热材（填料）、挡水器季清除散热材阻塞之处，挡水器故障修复8 校对皮带轮平整度季风机和电机的皮带轮在同一平面上9 风机和电机轴承加油季润滑脂颜色正常，轴承温升正常10更换变速箱润滑油半年油色正常，风机转动正常11 水盘清洗，滤网检查半年清除水盘内污垢、藻类、杂物，清洁出水口处的过滤网12检查各重要结合部位的螺丝固定年电机风扇、基础、本体及水盘结合处等的螺丝是否松动，有者紧固。
13 检查本体、金属部件、保温年必要时对FRP 本体进行清洗，金属部件定期涂装以防生锈或修理14测试机组各电气绝缘情况及冷却塔电机绝缘情况年要求对地及相间绝缘均大于5M Ω15 冬季，检查电加热器年冬季电加热正常，防冻效果好。
