110千伏高压输电线路防雷保护论文

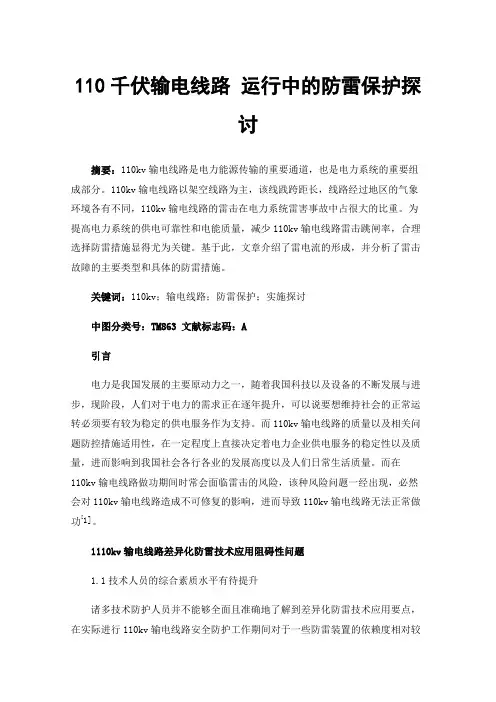

110千伏输电线路运行中的防雷保护探讨
110千伏输电线路运行中的防雷保护探讨摘要:110kv输电线路是电力能源传输的重要通道,也是电力系统的重要组成部分。
110kv输电线路以架空线路为主,该线践跨距长,线路经过地区的气象环境各有不同,110kv输电线路的雷击在电力系统雷害事故中占很大的比重。
为提高电力系统的供电可靠性和电能质量,减少110kv输电线路雷击跳闸率,合理选择防雷措施显得尤为关键。
基于此,文章介绍了雷电流的形成,并分析了雷击故障的主要类型和具体的防雷措施。
关键词:110kv;输电线路;防雷保护;实施探讨中图分类号:TM863文献标志码:A引言电力是我国发展的主要原动力之一,随着我国科技以及设备的不断发展与进步,现阶段,人们对于电力的需求正在逐年提升,可以说要想维持社会的正常运转必须要有较为稳定的供电服务作为支持。
而110kv输电线路的质量以及相关问题防控措施适用性,在一定程度上直接决定着电力企业供电服务的稳定性以及质量,进而影响到我国社会各行各业的发展高度以及人们日常生活质量。
而在110kv输电线路做功期间时常会面临雷击的风险,该种风险问题一经出现,必然会对110kv输电线路造成不可修复的影响,进而导致110kv输电线路无法正常做功[1]。
1110kv输电线路差异化防雷技术应用阻碍性问题1.1技术人员的综合素质水平有待提升诸多技术防护人员并不能够全面且准确地了解到差异化防雷技术应用要点,在实际进行110kv输电线路安全防护工作期间对于一些防雷装置的依赖度相对较高,同时也没有接受过专业的培训,很难全面地掌握差异化防雷技术的实施要点,从而导致其工作能力无法支撑实施差异化防雷技术,进而导致差异化防雷技术很难在110kv输电线路安全防护工作中发挥出其应有的应用成效。
1.2地线架设不合理经调查显示,在很多地区的110kv输电线路差异化防雷技术应用成效不显著的原因主要就是因为地线架设不合理导致的。
诸多地区的电力企业在电线架设的过程中,并没有综合考察施工地点的天气变化情况以及地理情况,只是依照原有的110kv输电线路架设设计方案进行施工,不具灵活性以及科学合理性,从而导致防雷工作一直做不到位,使110kv输电线路出现雷击问题,进而极大地影响到了地区内的整体供电服务质量以及长效性。
110kV输电线路的防雷保护措施分析
浅谈小学生道德意志的培养小学生道德意志的培养是培养孩子在面对各种诱惑和挑战时能够正确选择并坚守道德准则的能力。
道德意志是孩子内心对道德要求的坚定力量,它对孩子的健康成长和个人发展起到重要的作用。
下面从培养小学生的思想道德意志、培养小学生的情感道德意志和培养小学生的行为道德意志三个方面对小学生道德意志的培养进行浅谈。
思想道德是行为的根本动力。
培养小学生的思想道德意志应从四个方面进行。
营造良好的家庭环境。
家庭是孩子最早接触道德的地方,家庭的环境和氛围对孩子的道德意志的形成起着关键作用。
父母可以通过自己的言行来引导孩子,要有良好的行为榜样,注重培养良好的道德品质。
注重道德教育。
学校和家庭都要注重对孩子进行道德教育,对孩子进行正面引导和合理引导。
学校可以通过开展各种形式的道德教育活动,增强孩子的道德意识;家庭可以选择适当的教育方式,将道德教育融入到日常生活中。
注重培养孩子的自信心和责任感。
自信心和责任感是孩子发展道德意志的基础。
父母和老师要给予孩子足够的关爱和支持,帮助他们树立正确的自我认知,增强自信心和责任感。
注重培养孩子的批判思维能力。
批判思维是培养孩子的道德意志的重要手段。
要通过合理的引导和培训,让孩子具备明辨是非、辩证思考的能力,培养他们正确对待各种价值观念和道德准则的能力。
情感道德意志是孩子对他人的情感体验和道德感知。
在培养小学生的情感道德意志方面,可以从以下几个方面进行。
培养孩子的同理心。
同理心是培养孩子情感道德意志的基础。
要让孩子学会从他人的角度去思考问题,了解他人的感受和需求,培养孩子关心他人、帮助他人的意识。
培养孩子的集体观念。
集体观念是培养孩子情感道德意志的关键。
要让孩子懂得集体的重要性,培养他们的集体荣誉感和集体责任感,让他们懂得在集体中相互支持和协作。
培养孩子的友善乐于助人的品质。
要引导孩子学会分享和合作,接受他人的帮助,发扬友爱互助的精神,增强他们帮助他人的意识和行动。
培养孩子的感恩之心。
110KV输电线路雷击故障及保护措施研究
110KV输电线路雷击故障及保护措施研究一、雷击对于输电线路的危害雷击故障对于输电线路的危害是非常巨大的,对于110kV输电线路而言,一旦遭受雷击,不仅可能导致线路的跳闸、设备的损坏以及绝缘子的闪络等,还可能对周边居民的生命财产安全造成严重的威胁。
一般来讲,不同的雷击类型对应了不同的线路故障,例如,多相故障大部分都是直击造成的,一次跳闸导致连续杆塔出现闪络或者三角排列的上方导线及水平排列的中线故障多是由反击造成的,绕击则通常只会造成单相故障。
如果输电线路处于山林地区,交通不便,一旦发生雷击事故,会严重影响线路巡视和故障查找的效率。
不仅如此,雷击往往伴随着大风、骤雨等恶劣天气,很容易导致树木折断,压断线缆,引发短路、断线、倒杆等事故,如果不能对其进行及时有效处理,将会造成巨大的损失。
二、110kV输电线路雷击故障的种类1、雷电直击。
雷电直击指雷电通过防护措施,直接击中被保护物,雷电中蕴含的电流在接地电阻或导线的阻抗之上。
一般来说,雷电直击发生的几率较低,并且影响的范围较小,但是由于其电流巨大,发生突然,会对被击目标造成十分严重的破坏。
如果雷电直击的位置处于避雷线档的中间部位,由于绝缘串和线档中间的电位较低,因此发生反击的几率非常小。
2、雷电反击。
雷电反击指遭受直击雷的金属体,如接闪器、接地体等,在引导雷电流流入大地的过程中,在其引下线、接地体以及与其相连接的金属导体中,还产生非常高的电压,从而对周围与这些物体相连接的金属体、线路、设备以及人体之间产生巨大的电位差,引起闪络。
在接闪瞬间,与大地间或存在很高的电压,这个电压与大地连接的其他金属物品发生放电的现象就称为反击。
3、雷电绕击。
雷电繞击指雷电绕过避雷设备,直击导线的现象。
这种情况发生的几率是非常低的,由于110kV输电线路自身的绝缘水平较高,并且多处设置有避雷针、避雷线、避雷网等防雷设备,遭受雷电绕击的可能性很小。
但是,如果存在下列情况,则可能发生雷电绕击现象:(1)处于山区的输电线路,受山坡角度、杆塔高差以及高土壤电阻等因素的影响,雷电绕击发生的可能性较高。
110kV输电线路防雷保护探讨
110kV输电线路防雷保护探讨摘要:雷电作为一种自然现象,有着巨大的能量,对于所击中物体造成的打击是毁灭性的。
110KV输电线路防雷保护的实现,能够为电力输送的稳定与安全提供保障。
本文就雷电对输电线路的影响进行阐述,明确雷击110KV输电线路跳闸原因,进一步对110KV输电线路防雷保护措施进行探究,旨在保障110KV输电线路的稳定安全运行。
关键词:110KV输电线路;防雷保护;保护策略引言在电力行业发展过程中,一旦110KV输电线路遭遇雷电,会受到巨大的损害,在雷电多发地区,110KV输电线路遭受雷击的事故频发,导致线路出现故障,影响电力正常输送。
相关运行记录显示,雷电是导致输电线路供电故障的一项重要因素,为降低电网事故发生频率,对110KV输电线路防雷保护展开探究是非常必要的。
1 雷电对输电线路的影响1.1 感应雷过电压对于线路周围地面或者线路杆塔来说,一旦遭受雷击,会导致电磁感应现象产生,以导线为载体,过电压得以引发,这就会加大导线中电流,形成高压线,对人身安全造成巨大威胁。
受到主放电自身速度的影响,于导线两侧运动,感应过电压波随即产生,在瞬间作用下促进输电线路向高压线转变[1]。
此种情况下,需要以埋入地下作为电缆设置的方式,不建议采用架空方式,以确保对感应雷进行有效预防,必要情况下需要对室内线路防雷设施进行合理设置,以专门的弱电保护装置为协调,以降低此种安全隐患。
1.2 直击雷过电压若输电线路直接遭受雷击,所流经输电导线的雷电流较大,经过阻抗而接地,电压降得以出现于阻抗上,被雷击的点的电位会有所升高,此种情况就是直击雷过电压。
由于直击雷过电压存在机械效应、电效应和热效应,极易对线路造成破坏,危害到人员的身体健康。
在直击雷的防范方面,一般应用避雷针,原理在于,向避雷针上引雷电,并实现安全导地,从而达到良好的屏蔽效果。
1.3雷电绕击雷电避开避雷线、避雷针等而直接击中导线,就会导致雷电绕击的情况出现。
110kV高压交流输电线路雷击危害及防雷技术
110kV高压交流输电线路雷击危害及防雷技术摘要:近几年,伴随着经济的快速发展,人们的生活水平得到了显著提高,各种家用电器的普及使社会对电能需求持续增长,对电力事业提出了新的要求。
输电线路是电能传输的通道,与配电线路共同构成了电网系统,其运行情况将会对电网系统整体的电能输送产生直接影响。
110kV高压输电线路一旦遭受雷击,会对电力系统的稳定可靠运行带来巨大影响,电气技术人员需要做好输电线路防雷工程的设计,以提升线路对于雷击的防范和抵抗能力。
关键词:110kV;高压输电线路;防雷设计引言:我国电网运行中,110kV高压输电线路发挥着非常重要的作用,其能够实现电能的远距离传输,降低电能在传输过程中的损耗,同时,也可以提高电网系统整体运行的安全性和可靠性。
110kV高压输电线路采用的是架空敷设的方式,因此,需要切实做好防雷工程设计工作,以保证线路的运行安全。
论文从110kV高压输电线路雷击的特点出发,对110kV高压输电线路防雷工程设计进行了讨论,以供参考。
1交流高压防雷保护技术及雷电活动等级1.1反击杆塔在经过雷击之后会在悬挂绝缘子串的杆塔横担处形成一定的电压,我们将其称之为杆塔感应电压,杆塔感应电压与线路杆塔高度之间存在正相关的关系,也就是说线路杆塔的高度越大,相应的杆塔感应电压也越大,除此之外,线路杆塔的高度也会影响导线悬挂点高度,两者之间依然是正相关的关系,高压输电线路对所选电线的要求较高,需要选取避雷线,因此不需要另行采取措施进行反击雷电流处理。
有关研究表明虽然自立塔线路在雷电反击跳闸率方面的优势比较突出但依然不是最高的。
高压输电线路对雷电反击的承受能力在很大程度上取决于杆塔接地。
土壤电阻率的大小对高压杆塔的自然电阻产生一定的影响,比如当土壤电阻率的值是400.m时,这时高压杆塔的自然电阻小于15时,如果土壤电阻率的值已经超过2000.m,这时就需要借助人工接地的方式来使杆塔接地电阻值减小。
110千伏高压输电线路的防雷保护
110千伏高压输电线路的防雷保护摘要:在电力系统中,由于架空输电线路所处的地理环境,相对于电力系统的其他设备,架空输电线路遭受雷击的几率远远大于其他系统。
本文通过对雷击线路的危害及线路雷击跳闸的两种主要表现形式的特点进行了介绍和分析,并结合架空线雷害事故的形成的4个阶段特点和多年运行实践经验提出了防范保护措施。
关键词:高压输电线路雷击跳闸分析保护措施引言电网中的事故多以输电线路的故障为主,而输电线路的故障又以雷击跳闸事故最为突出,尤其是架设于山区的线路,线路故障大多是由于雷击跳闸引起的。
笔者通过对输电线路雷击跳闸情况及防雷工作进行总结,提出改进建议,对提高输电线路的雷电防护能力,以期能够促进电网的稳定运行。
1、线路雷击跳闸的两种主要表现形式一种是直击雷,是指带电云层与大地上某一点之间发生迅猛的放电现象。
直击雷威力巨大,雷电压可达几万伏至几百万伏,瞬间电流可达十几万安,在雷电通路上物体会被高温烧伤甚至融化。
直击雷多为击于塔顶及塔顶附近的避雷线,一般造成该塔一相或多相瓷瓶闪络。
另一种是绕击雷,是绕过避雷线击于导线上,绕击雷多发生在大跨越档和线路周围空旷地区。
一般造成边相瓷瓶串闪络,该边相应该是迎着雷云走向的一侧,有时因雷电流较大,雷绕击导线后雷电流沿导线两侧传递,也会造成该档相邻的杆塔同相瓷瓶串闪络,当较大的雷电流绕击在靠一侧杆塔的导线上时,造成该塔的瓷瓶串闪络,同时由于雷电流大,在通过杆塔入地时造成塔顶电位高,同样可以引起反击造成其它相瓷瓶闪络。
2、改善和降低雷击跳闸率的技术防范措施2.1开展雷电参数的分析工作结合输电智能巡检系统科技项目的实施,对110kV及以上输电线路杆塔均实现GPS卫星定位,并将数据输入雷电定位系统中去。
今后凡是地区内出现雷电日时,都可及时查询输电线路附近雷电活动情况,进行雷电活动参数的分析,以确定线路可能遭受雷击的几率,划分出输电线路遭受雷害的等级,并采取相应的防雷措施。
2.2架设避雷线这是高压线路防雷的基本措施,其主要作用是防止直接雷击导线,发生危及绝缘的过电压。
110KV输电线路防雷设计研究
110KV输电线路防雷设计研究摘要:输电线路的防雷涉及因素较多,与地形、地貌、地质、气象和系统运行水平等诸因素有关。
一般110 kV 线路因雷击发生单相接地就会跳闸,要降低雷击跳闸率关键就在于提高线路防雷水平。
鉴于此,本文对110KV输电线路防雷设计进行了探讨。
关键词:输电线路,110KV,防雷设计Abstract: the transmission line lightning protection which involves many factors, and the terrain, landscape, geology, meteorological and system operation level of the relevant factors. General 110 kV lines caused by lightning happen single-phase grounding will trip, to reduce the lightning trip is key rate increase line lightning protection level. In view of this, this article to 110 KV transmission lines lightning protection design are also discussed.Keywords: power lines, 110 KV, lightning protection design一、前言雷击是影响电网安全稳定运行的重要因素之一。
长期以来雷击引起的输电线路跳闸事件频繁发生,对电网安全稳定运行构成了极大的威胁。
据电网故障分类统计表明,在我国跳闸率较高的地区,高压线路运行的总跳闸次数中,由雷击引起的次数占50%~70%,尤其是在多雷、土壤电阻率高、地形复杂的地区,雷击输电线路引起的事故率更高。
110kV输电线路运行中的防雷保护探讨
胛u
1 1 0 k V输 电线路运 行中的防雷保 护探讨
熊 星发
( 国网 宁夏 电力公 司固原 供 电公司 运维检 修部 , 宁夏 固原
7 5 6 0 0 0 )
摘 要 1 1 0 k V输 电线路 一般 来 说输 电线路 距 离长 , 并 且输 电线路 多在 山地 、平原或 者 旷野 , 极 易受 到 雷暴 影响 , 1 1 0 k V 输 电线路 在遭 受雷 击 时会 导致 绝 缘子 串闪络 被毁 坏 , 甚 至是 输 电线路 跳 闸以致停 电等 事故 。鉴 于 此 , 对1 1 0 k V 输 电线路 的防雷措 施有 必要 进 行一 定 的研 究 。通 过对输 电线路 防 雷保 护发 展 和进程 的 了解 , 探讨了 1 1 0 k V 输 电线 路 在运 行 中影响 其 防 雷水 平 的不 同因素 以及提 高 1 1 O k V输 电线路 整 体 防 雷水 平采 取 的措 施 , 确保 输 电线路 的 安全 、 稳 定运行 以便 降低 1 1 O k V 输 电线 路雷 击事故 的发 生 关键词 1 1 0 k V 输 电线路 ; 运 行 ;防雷保护 中图分 类号 : T M 8 文 献标识 码 : A 文章 编号 :1 6 7 1 — 7 5 9 7( 2 0 1 3 )1 9 - 0 1 1 8 — 0 1
科 学、合 理 以及有效 的对 l 1 0 k v输 电线 路安 全运行 进行 防
雷 保护 , 不但 可 以提 升输 电线路 的 自动化 水平 , 而 且对 输 电线 路 及时 、可 靠的供 电有重 要 的意义 。 3 . 1 1 1 0 k V输电线 路应架设 耦 合地 线 l 1 O k V 输 电线路 架设 耦 合地 线 即架空 地线 。如 果在 输 电线 路 的 正常 运 行过 程 中发现 易 击 区域 , 采 取 的措 施 就是 在 易击 区 域 的 导线 周 围 以外 的区域 架 空 地线 , 使输 电线 路 遭受 雷击 时将
110kV高压输电线路防雷保护探讨
110kV高压输电线路防雷保护探讨文章通过对110kV高压输电线路遭雷击的危害性以及雷击跳闸的成因进行分析,探讨出110kV高压输电线路综合防雷的几点保护措施,其中包括分析雷电参数、架设避雷线、安装线路型避雷器、架设耦合地线等关键技术,以期更大程度上预防高压输电线路的雷击事故,确保电力输送的安全、稳定。
标签:高压输电;防雷保护;安全;措施1 110kV高压输电线路遭雷击的危害性110kV高压输电线路是我国电网的重要组成部分,其安全运行是整个电网安全运行的重要保障。
就目前来看,输电线路遭受雷击后受到的伤害主要表现为两种:雷击跳闸和断线,其中以雷击跳闸发生的概率最大。
若输电线路满负荷运行时受到雷击而跳闸,将可能导致此输电线路上的过多载荷释放不出去,进而造成整个电网瓦解的事故,从而进一步扩大事故的危害性。
所以雷电对于高压输电线路有着巨大的安全隐患,在输电线路的设计中,必须提高其防雷击能力,以确保线路的安全运行。
2 雷击110kV高压输电线路跳闸成因分析首先,输电线路是否经过雷暴发生概率较大的区域。
有些地区具有特殊的地理环境等因素,导致雷电活动比较频繁,输电线路如果经过此区域而没有采取相应的提升防雷水平的措施,其受到雷电影响而跳闸的事件发生频率就会大大增加。
其次,输电线路遭遇强雷电的多种击中方式,如直击、反击或者绕击。
由于输电线路大多安装了避雷装置,所以其被雷电直接击中的可能性相对较小。
结合经验来看,输电线路受到的雷击多是由于雷电绕过避雷装置而击中线路或者雷电击中附近设施,进而影响到线路的运行,即雷电绕击和雷电反击方式。
输电线路受到雷电绕击和反击而跳闸的原因可以从线路结构设计和线路的维护两方面来寻找,比如输电线路所设计的防雷击能力小于实际的雷暴强度,或者线路的接地装置在线路长时间运行过程中已经老化腐蚀等,这些因素都可能成为高压输电线路受到雷电绕击和雷电反击的原因。
3 110kV高压输电线路综合防雷保护措施探讨3.1 对雷电参数进行分析这种方法指的是通过对雷电发生位置和强度等参数进行分析,判断出有雷电发生的输电线路遭受雷击的概率和等级,并及时采取防雷措施。
110kV输电线路防雷保护分析
110kV输电线路防雷保护分析摘要:输电线路的防雷保护,既要提高耐雷水平,又要降低雷击跳闸率,同时要满足经济性。
依据多年实际运行经验,线路受雷击的概率不同,在选择时要避开易击区或加强保护,架设避雷线时最基本的措施,且线路电压越高效果越好。
安装线路避雷器、装设自动重合闸装置等等都可降低事故率,应根据实际情况来考虑。
关键词:110kV;输电线路;防雷保护1输电线路防雷措施的问题1.1土壤的电阻率由于目前很多的输电线路都是建设在偏远的山区,而且有比较大的线路跨度,因此环境比较复杂,根据相关规定,杆塔接地的电阻值都有一定的数据,不能超有相关的数据。
如果突然电阻率比较高,想要降低电阻率的话,难度还是比较大的,及时在建设的过程中,有巨金的投入改善,但还是达不到预期的效果。
1.2建设的地形条件现在很多的输电线路都是建设在比较复杂的地形上,线路的高低差距以及空挡的距离很多都是因为地形的问题而导致,这就导致了线路的保护角太大,以至于屏蔽的效果就比较差,从而对雷击的抵抗作用就减小了,很多已经投入的运营的线路铁塔,在防雷觉得结构也很难进行改造。
2输电线路防雷计算2.1反击过电压当雷击输电线路杆塔塔顶或接近塔顶的一段避雷线时,由于塔顶电位比导线电位高得多,会引起绝缘子串闪烁,可能发生反击,使得导线接地短路,引起线路跳闸,同时会在导线上形成高幅值的反击过电压行波向导线两侧传播,侵入变电所并危及电气设备安全。
在雷击杆塔塔顶的先导放电阶段,会感应出束缚电荷,一般来看,先导放电速度并不快,若忽略工频工作电压,则导线、避雷线、杆塔都可看作零电位。
在主放电阶段,先导通道中负电荷和正电荷迅速中和,形成由上到下的雷电冲击波,而沿杆塔向下及避雷线向两侧传播的为负雷电冲击波。
使杆塔顶部电位不断升高,导线耦合电位为-kUgt。
先导电荷被中和后,在导线上还感应出正极性感应过电压,这一电压一旦超过绝缘子串的冲击放电电压就会发生反击。
某地有110kV输电线路,架设在平原地区,杆塔冲击接地电阻Rch=12Ω,绝缘子串由7只X-4.5组成,其正冲击50%放电电压U50%=700kV,全线装有避雷线,电网中性点直接接地,避雷线的半径rs为3.9mm,避雷线与导线的弧垂fs和fc分别为2.8m和5.3m。
110kV高压输电线路防雷设计的有关问题
110kV高压输电线路防雷设计的有关问题摘要:根据输电线路日常运行的调查结果显示,雷电因素是引起线路跳闸的关键性因素。
所以针对110kV输电线路,必须采取防雷措施,以确保高压输电的安全可靠。
为此,本文对110kV高压输电线路防雷设计进行研究,分析了110kV 输电线路上的雷电故障形式、作用力及危害,从工程实践出发,探讨了这种线路的有关防雷设计缺陷问题,仅供参考。
关键词:高压输电;110kV线路;防雷设计前言:21世纪下,国内经济化建设日趋加快发展,社会用电需求量也越来越大。
在“十四五”经济转型的环境下,工业自动化用电高速发展,这对输电线路的输送要求和安全可靠性也越来越高。
其中110kV输电线路故障中主要以雷击跳闸居多,其次是金具和绝缘子老化及极少数的外力破坏。
本次对输电线路防雷问题开展论述,从设计的源头解决问题的所在,降低雷击引起线路安全的概率,根据最新要求和新技术及时改进设计上的不足,以大幅改善输电线路整体质量。
1110kV输电线路上的雷电故障形式、作用力及危害1.1故障形式首先,直接雷击。
线路上出现该类故障的概率很小,然而一旦出现的话,就明显破坏到输电线路沿途的设备、电塔、导线、电杆等部位。
其次,在雷电电击中,会有一定的电量会流经地面,其中会发生输电线路超负荷反应情况,而致使输电线路上的一些电气设施在这种雷电感应下出现各种故障。
最后,如果雷电击中110kV输电体系线路上的防雷避雷针以后,便会发生短时间内的短路情况,也即出现反应破坏状况。
1.2作用力破坏机理根据雷电作用高压输电线路的过程可知,其中主要涉及以下4个阶段:①雷电施加给输电线路过电压作用,而提升线路电压。
②线路彼此碰撞,并诱发出闪络现象。
③在输电线路上,实际的电压经由正常电压一下子瞬间变成工频电压,致使线路瞬间温度升高,在过高温度下甚至还会发生保护层脱落、直接掉线等。
④出现线路跳闸,供电体系陷于瘫痪状态,并中断供电过程。
在发生雷击后,110kV的整个输电线路上可能会出现运行故障。
110KV输电线路雷电防护措施研究
110KV输电线路雷电防护措施研究摘要:随着电力需求的增长, 电力生产的安全问题越来越受到重视,雷击是危害线路安全可靠运行的主要原因。
因此,寻求有效的线路防雷保护措施,是电力工作者面临的重大课题。
本文从分析输电线路雷击跳闸事故的经验入手,探讨改善和降低雷击跳闸率的防范相关措施。
关键词:输电线路雷击跳闸保护措施Abstract: Along with the power to increased demand, electricity production safety problem more and more be taken seriously, lightning damage a safe and reliable line operation is the main reason. Therefore, the search for an effective line lightning protection measures, is the electric power workers face major issue. This article from the analysis of the transmission line of the accident of lightning trip experience, this paper discusses improvement and reduce the rate of tripping lightning prevention measures.Keywords: transmission lines by lightning protection measures trip1 如何防止输电线路遭雷击防止输电线路遭遇击雷,采取的措施是沿线路装设避雷线,避雷线防雷电是通过防护对象的制高点或地面接引金属线的防雷电。
根据防护对象的不同避雷线分为单根避雷线、双根避雷线或多根避雷线。
110kV输电线路防雷保护分析
110kV输电线路防雷保护分析摘要:110kV输电线路容易受到雷击的影响,本文分析了雷击对线路正常运行的破坏,研究目前输电线路防雷工作的主要问题,对如何改进工作方式,以及目前有效的防雷保护方法进行分析,帮助相关部门强化对110kV输电线路的建设,提升防雷水平。
关键词:110kV;输电线路;防雷保护方法引言:电网中有很多事故都来自于雷击,对于110kV输电线路,由于跨度大,要经过山区,导致受到雷击的概率更高,很容易由于雷击导致跳闸。
所以,必须针对雷击的影响制定合理的防雷保护方法,提升输电线路的抗雷能力,保证电网的稳定运行。
1雷电对输电线路的影响输电线路故障中雷击导致的跳闸占据主要部分,根据记录可以发现接近一半以上的事故都是由雷击所导致的,所以通过加强防雷击工作,就能够降低输电线路的故障,控制电网中事故的发生频率[1]。
1.1感应雷电过压雷电集中线路地面或者周围杆塔时,会产生电磁感应的现象,可能会导致输电线路出现过压的情况,导致导线中的电流增加。
由于放电自身速度的原因,也会在线路的两侧产生感应电压波,容易影响人员安全。
1.2直击雷过电压雷电直接击中电路,使雷电流经过输电线路,通过输电线路的阻抗接地,由于阻抗上出现电压降,导致被击中的位置电位急剧上升,产生直击雷过电压[2]。
由于直击雷过电压所具有的机械效应、电效应和热效应,很容易导致输电线路被烧坏,甚至导致比较严重的人员伤亡。
2 110kV输电线路防雷普遍存在的问题2.1输电线路跳闸率较高导致输电线路跳闸率偏高的原因主要来自于以下几点,一些在多山、起伏地形的110kV输电线路,可能会面对更为严峻的雷电考验,但是设计人员对土壤电阻率、雷电活动等因素并没有进行深入分析,导致很多杆塔的接地电阻较高,并不能满足要求。
2.2运行管理不足110kV对防雷要求更高,但是一些地区对线路运行管理的过程中并没有充分检查和更换线路的零值绝缘子,导致线路的绝缘水平不能满足要求,很容易受到雷电的影响。
110千伏输电线路运行中的防雷保护探讨
110千伏输电线路运行中的防雷保护探讨摘要:对110kV输电线路运行中的防雷保护是确保线路高效、经济、安全以及可靠的前提,雷电危害最本质的就是雷电流,对雷电流经过一定的研究分析,再通过采取相应的防雷措施,可确保供电的安全性、可靠性。
关键词:110kV输电线路;运行;防雷保护1.110kV输电线路被雷电击中时的雷电流110kV输电线路被雷电击中时的雷电流指的是在雷电击中地面上接地系统的目标之后再通过接地装置向外界释放能量所表现出的电流值。
相对于110kV输电线路的雷电流一般情况可在输电线路的避雷针上安装专门的雷电电流计进行粗略的测量。
需要注意的是,110kV输电线路的雷电流值并非是固定不变的,雷电流值随时都在变化。
有相关的经验以及实验数据显示,110kV输电线路在受到雷击时,产生的雷电流值的大小与周围的自然、气象等环境有一定的关联。
因此,在110kV输电线路架设以及选址中,电力部门可以运用当地自然、气象等基本条件采取合理的防雷保护措施。
2.110kV输电线路防雷保护间隙的设计要求根据保护间隙的设计原则,用于110kV输电线路的防雷保护间隙的设计也应该考虑以下几个方面的要求:首先,雷击线路时,保护间隙应当能够先于绝缘子串放电,捕捉放电电弧根部引导雷电流入地,从而保护绝缘子串和线路不被烧毁,这是保护间隙的首要作用。
其次,保护间隙与线路的绝缘配合也应当保证在线路最大操作过电压下不击穿,不降低线路绝缘水平。
最后,由于110kV线路的绝缘子串较长,因此应当考虑由于杂散电容造成的绝缘子串电压分布不均匀问题,即要求保护间隙对绝缘子串有均压作用,减小电晕产生的可能性。
3.雷电对输电线路的危害雷电正在越来越高发,目前,雷暴已紧随台风、暴雨,位列对我国影响最大的气象灾害第三位。
雷电对输电线路安全运行危害极大,常常造成绝缘子闪络事故,特别在丘陵、交通不便的地区,给巡视、查找故障增加不少困难,雷电时常伴有瞬间大风与急雨,极大的风速常常造成高大树木倒落导线上、输电线振动、横向碰击和倒杆断线的发生,如对这些现象处理不及时的话,就会造成电力事故,严重时会危机人们生命财产的安全。
110KV输电线路综合防雷技术措施探讨
110KV输电线路综合防雷技术措施探讨摘要:作为我国电力系统区块电力资源配送的重要组成之一,110kV输电线路对促进社会经济发展和保障人民生活发挥着积极的作用。
我国地域广阔,各地气候条件、地理环境等因素差异较大。
受输电线路设备及地形的限制,110kV输电线路常常会出现因雷击而造成线路无法正常配送电力的现象。
本文从110kV输电线路防雷技术原理出发,针对实际情况浅析了防雷技术的综合运用以及线路运行维护管理方式,以期为提高我国110kV输电线路的稳定性和安全性提供参考。
关键词:110kV输电线路;防雷技术应用;运维管理1架空输电线路雷击过电压原理分析因架空线路受到雷击的部位不同,又可以从这样两个方面出发分析雷击过电压:(1)110kV架空线路避雷针或者杆塔被雷电击中时,通过雷击点,雷电流令这个点对地电位立刻上升,这样在导线和雷击点之间就会出现相应的电压差,当110kV架空线路的绝缘水平被这个值所超出之后,冲击型放电电压就会产生于其中,这样就会引发有闪络问题出现在导线中,从而产生过电压危害。
这时,在雷电流的影响下,避雷线或者杆塔的电位有效值就会比导线高,一般会导致冲击反击损坏。
(2)当110kV架空线路导线遭受雷击后,这样在导线上会直接作用雷电绕击,从而带来过电压危害。
绕击与反击的作用原理与雷击部位具有不一样的特性,在具体的设计规划、建设施工及维护运行中,应该同工程的具体情况充分的结合起来,对不同的技术措施进行应用,从而才可以保证将有效的综合防雷效果切实的发挥出来。
2110kV输电线路防雷技术2.1架设避雷线作为对110kV输电线路采取的防雷措施中最常见的一种,架设避雷线在我国绝大多数架设的110kV输电线路上均被采用。
其具有两方面的优势特点。
一方面,由于其能够直接架设在输电线路上,避雷线在出现雷击风险时能够实现有效对雷击进行拦截,防止其对正常的输电线路造成不利影响。
另一方面,避雷线引导雷电流向大地,有效避免输电线路因受到雷击而出现的输电中断的现象。
高压输电线路的雷电防护论文
高压输电线路的雷电防护论文高压输电线路的雷电防护论文合理选择高压输电线路的路径在某些地区,高压输电线路会非常容易遭受雷击,如果在确定高压输电线路的路径时能够有意避开雷击高压区,或者是加强这些地区高压输电线路的防雷措施,那么就可以极大地提高气耐雷水平。
一般说来,易击区主要是以下地段:(1)雷暴走廊,如顺风的河谷、顺风的峡谷和山区风口等;(2)四周都是山丘的潮湿盆地,如铁塔周围有水库、鱼塘、沼泽地或灌木,附近又有蜿蜒起伏的山丘等处;(3)地下有导电性矿的地面和低位较高处;(4)土壤电阻率有突变的地带,如稻田和山坡的交界处、地质断层地带、岩石与土壤的交界处、岩石山脚下有小河的山谷等地;(5)土壤电阻率差别不大(如有良好土层和植被的山丘)时,突出的山顶或山的向阳坡等地。
架设避雷线架设避雷线是高压输电线路雷电防护的最基本措施,旨在当雷电直击高压输电线路时,通过分流一部分雷电流来降低流入杆塔的雷电流和导线上的感应过电压。
在实际操作中,为了提高避雷线对高压输电线路的保护作用,保证雷电不致绕过避雷线而直接击中导线,应该减小绕击率,并且避雷线对边导线的保护角宜在20~30°。
一般说来,输电线路的电压越高,那么采用避雷线的效果愈好,当输电线路电压等级逐渐下降时,架设避雷线的效果会逐渐减弱。
装设自动重合闸自动重合闸对于提高瞬时性故障时供电的连续性、双侧电源线路系统并列运行的稳定性,以及纠正由于断路器或继电保护误动作引起的误跳闸,都显得十分重要。
作为高压输电线路雷电防护的重要措施,装设自动重合闸能够使得雷电直击高压输电线路时所造成的闪络和工频电弧在线路跳闸后迅速去电离,通过确保线路绝缘的完整性来降低线路雷击所造成的停电事故。
在高压输电线路的安全和稳定运行中,装设自动重合闸发挥着举足轻重的作用,但是巡检人员要加强对瞬时故障的巡查和分析,一旦发现瞬时故障要及时进行处理,防止故障的蔓延和扩大。
采用消弧线圈接地方式在多雷地区,或接地电阻难以降低的地区,经常采用中性点经消弧线圈接地的方式,这样做可以使消弧线圈消除单相雷击闪络接地故障。
试论110kV高压架空输电线路的防雷技术措施
试论110kV高压架空输电线路的防雷技术措施摘要:由于架空线路绝大多数都是建于旷野、高山、郊外之中,而这些地方又是雷电频发的地方,一旦雷电直接击中架空线路将会对输电线路造成极大的影响。
所以,根据电力系统的具体情况和配置,做好高压输电线路的防雷工作是维持电力系统持续、稳定、可靠供电的重要工作环节。
本文就110kV高压架空输电线路的防雷技术进行研究探讨。
关键词:高压架空输电线路;防雷接地;线路跳闸0 引言110kV高压架空输电线路最常见的困扰就是常常会在遇到雷击以后因过电压的冲击而导致跳闸。
在雷雨季节,这种情况会频频出现,这就给用电的安全性与可靠性造成了极大的影响。
为了解决这种困扰,众多电力工作者们对雷击跳闸的防护措施进行了深入的探讨与研究。
雷击跳闸在我国的南方由于年平均的雷暴天气较多而频繁发生,因此,对于架空输电线路的可靠性与安全性的影响极大。
为有效减少雷击损失,许多地区的电力系统都采取了一些防雷的措施,比如降低接地电阻、提高线路绝缘、地线负角保护、耦合地线等。
这些防雷的方法各有所长,在防雷的实践中都取得了一定的成果。
但是各有利弊,因环境差异较大而无法统一施行。
目前在我国较多地区使用的是在雷电频繁点加装氧化锌避雷器的防雷方法,这种方法在我国的电力系统中取得了较好的防雷效果。
1 雷击线路跳闸原因分析1.1 线路气候环境分析:经过这方面的分析我们发现,并不容易有效地防止由于高压架空输电线路在雷电情况下出现的雷击跳闸。
地区上的差异、以及环境上的差异都有各自的雷电活动周期和规律,比如在高山、丘陵、江河湖泊地区,地形比较复杂,雷、暴雨天气比较多,这些地区的线路在某一个区段就会出现易雷击区、易雷击带和易雷点。
如果这种区段未采取任何防雷措施,就非常容易发生雷击跳闸故障。
1.2 从110kV高压架空输电线路地理环境分析,设有高压架空输电线路的部分地区土壤电阻率较高,最终使杆塔接地电阻较大,这样就很可能出现反击跳闸的情况;而山区线路导线遭受雷电绕击的情况比较多,山坡倾角使导线的暴露弧面变大,这样就更加容易出现雷电绕击情况了。
对某110kV输电线路防雷问题论文
对某110kV输电线路防雷问题的探讨摘要:本文主要阐述了不同安装形式的线路避雷器在防雷中的作用,分析了110kv输电线线路避雷器的安装位置及雷击杆塔,并指出在杆塔绝缘子串、线路避雷器先后承受雷电过电压的情况下,线路避雷器将有可能失去保护作用,最后也还提出了一些相关改进意见,仅供参考。
关键词:输电线路;线路防雷;防雷问题中图分类号:tm73 文献标识码:a 文章编号:1009-0118(2012)-02-0-02一、不同安装形式的线路避雷器在防雷中的作用110kv线路避雷器由避雷器本体及串联空气间隙组合而成。
线路避雷器经支架吊挂与线路杆塔绝缘子串相并联,可分为雷电过电压先后作用于两者、同时作用于两者及先作用于后者,再作用于前者等3种形式,如图1、图2、图3所示。
(一)第1种情况。
在图1中,当雷击线路杆塔顶部时,雷电过电压先作用于线路避雷器,线路避雷器起保护作用。
当线路避雷器动作时,一方面,避雷器本体动作,串联空气间隙被击穿,约有10%的雷电流经避雷器本体及短接串联空气间隙的电弧流向导线分流,构成线路避雷器的钳电位作用,避免绝缘子串发生闪络;另一方面,导线分流雷电流可起耦合地线作用,降低杆塔顶部的雷电位,增大同杆塔相邻相导线的耦合系数,提高同杆塔相邻相绝缘子串的耐雷水平。
(二)第2种情况。
在图2中,雷电过电压同时作用于线路避雷器与杆塔绝缘子串,当雷电过电压的幅值高于或等于杆塔绝缘子串的50%冲击放电电压时,只要线路避雷器的动作时间快于杆塔绝缘子串的闪络时间,则线路避雷器同样可起保护作用。
(三)第3种情况。
在图3中,雷电过电压先直接作用于杆塔绝缘子串,再作用于线路避雷器,当雷电过电压的幅值高于或等于杆塔绝缘子串的50%冲击放电电压时,雷电过电压将有可能直接造成杆塔绝缘子串闪络,使线路避雷器失去保护作用。
二、线路避雷器的安装位置及雷击杆塔某110kv输电线路于2009年6月采用雷电过电压先作用于杆塔绝缘子串,后作用于线路避雷器的安装形式,在该线路的11基易击杆塔上安装了9组27支线路避雷器,线路避雷器的具体安装杆塔详见表1。
110KV输电线路运行中的防雷保护探讨
110KV输电线路运行中的防雷保护探讨摘要:110KV的输电线路与其他的输电线路有所不同,它的输电线路一般来说距离较长,且输电线路一般都在山地、平原、或旷野等容易受到雷电影响的地方。
而这样的的输电线路一旦被雷电击到,其内的绝缘子串闪络就会遭到损坏,严重时甚至导致输电线路跳闸,从而发生停电的事故。
因此,我们应该进一步研究110KV输电线路的防雷措施。
本文在了解输电线路防雷保护的发展进程的前提下,探讨了影响110KV输电线路防雷水平的各种因素以及提高110KV输电线路防雷水平的措施。
关键词:110KV输电线路;运行;防雷;保护措施近年来,我国越来越多的使用110KV输电线路,并对其进行改良。
虽然这种输电线路一般都有避雷线的保护,但是它受到雷击的可能性还是很大。
这是因为110KV输电线路一般都架设山地、丘陵等远离人群的地带。
而这些地方大多数地形起伏较大,天气变化较为频繁,这些因素都大大增加了110KV输电线路遭受电击的可能性,而这些也会影响到110KV输电线路有效、高效的供电。
本文就科学合理的进行防雷保护,提升110KV输电线路的整体防雷水平,增加输电的平稳性展开探讨。
一、雷电对110KV输电线路运行的不良影响当前的输电线路保护措施还没有特别完善,雷电对110KV输电线路的安全运行还是有很大的危害,作为国家区域电能配送的最重要线路之一,110KV输电线路的安全运行尤为重要。
在110KV输电线路遭受到雷击而跳闸时,表现为雷电反击,也就是直击雷。
在这种情况下,雷电的放电电压会在瞬间高达几万伏甚至成百上千万伏,如此强大的雷电流会产生高温,灼伤甚至融化它所包围的区域,对110KV输电线路造成伤害。
而这种情况一般都是由于雷电击于塔顶周围的避雷线或者是塔顶的设施,导致单相、多相瓷瓶闪络,进而导致输电线路跳闸。
虽然110KV输电线路在安装了避雷针,以及避雷线之后可以很好的防护雷电的反击,但雷电仍有可能绕过避雷针和避雷线直接击于导线上,这就是雷电绕击。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
110千伏高压输电线路的防雷保护摘要:在电力系统中,由于架空输电线路所处的地理环境,相对于电力系统的其他设备,架空输电线路遭受雷击的几率远远大于其他系统。
本文通过对雷击线路的危害及线路雷击跳闸的两种主要表现形式的特点进行了介绍和分析,并结合架空线雷害事故的形成的4个阶段特点和多年运行实践经验提出了防范保护措施。
关键词:高压输电线路雷击跳闸分析保护措施
引言
电网中的事故多以输电线路的故障为主,而输电线路的故障又以雷击跳闸事故最为突出,尤其是架设于山区的线路,线路故障大多是由于雷击跳闸引起的。
笔者通过对输电线路雷击跳闸情况及防雷工作进行总结,提出改进建议,对提高输电线路的雷电防护能力,以期能够促进电网的稳定运行。
1、线路雷击跳闸的两种主要表现形式
一种是直击雷,是指带电云层与大地上某一点之间发生迅猛的放电现象。
直击雷威力巨大,雷电压可达几万伏至几百万伏,瞬间电流可达十几万安,在雷电通路上物体会被高温烧伤甚至融化。
直击雷多为击于塔顶及塔顶附近的避雷线,一般造成该塔一相或多相瓷瓶闪络。
另一种是绕击雷,是绕过避雷线击于导线上,绕击雷多发生在大跨越档和线路周围空旷地区。
一般造成边相瓷瓶串闪络,该边相应该是迎着雷云走向的一侧,有时因雷电流较大,雷绕击导线后雷
电流沿导线两侧传递,也会造成该档相邻的杆塔同相瓷瓶串闪络,当较大的雷电流绕击在靠一侧杆塔的导线上时,造成该塔的瓷瓶串闪络,同时由于雷电流大,在通过杆塔入地时造成塔顶电位高,同样可以引起反击造成其它相瓷瓶闪络。
2、改善和降低雷击跳闸率的技术防范措施
2.1开展雷电参数的分析工作
结合输电智能巡检系统科技项目的实施,对110kv及以上输电线路杆塔均实现gps卫星定位,并将数据输入雷电定位系统中去。
今后凡是地区内出现雷电日时,都可及时查询输电线路附近雷电活动情况,进行雷电活动参数的分析,以确定线路可能遭受雷击的几率,划分出输电线路遭受雷害的等级,并采取相应的防雷措施。
2.2架设避雷线
这是高压线路防雷的基本措施,其主要作用是防止直接雷击导线,发生危及绝缘的过电压。
装设避雷线后,雷电流即沿避雷线经接地引下线进入大地,从而可保证线路的平安供电。
依据接地引下线接地电阻的大下,在杆塔顶部形成不同的电位;同时雷电波在避雷线中传波时,又会与线路导线耦合而感应出一个行波,但这行涉及杆顶电位作用到线路绝缘的过电压幅值都比雷电波直击档中导线时发生的过电压幅值小的多。
110kv及以上电压等级的线路普通都应全线架设避雷线。
2.3使用线路避雷器
在多雷区,使用合适的线路避雷器对防止雷害事故非常有效。
因
为避雷器动作后限制了绝缘子两端的电位差,可有效地防止反击事故发生。
现场运行经验表明。
在雷电多发地段的线路上安装若干组线路避雷器。
对防止雷击跳闸事故非常有效。
为了限制雷电波沿线路侵入发电厂或变电所。
可在线路的终端塔再安装一组线路型避雷器。
据有关资料介绍。
安装线路避雷器的杆塔对接地可不做严格要求,这是不恰当的。
因为线路避雷器像其他防雷设施一样。
也是通过接地装置把雷电流泄人大地.因而对杆塔接地电阻和接地引下线都应严格要求,因线路上安装的避雷器不便维护。
所以要尽量选用免维护的线路避雷器。
2.4装设自动重合闸
在一定的运行条件下,线路雷击跳闸是不可避免的,但应限制在一定范围内。
由于线路绝缘具有自恢复性能,大多数雷击造成的闪络事故在线路跳闸后能够自行消除。
因此,安装自动重合闸装置对于降低线路的雷击事故率具有较好的效果。
据统计,目前我公司运行的110kv及以上的高压线路重合闸成功率达75% ~95%,35kv及以下的线路成功率略低。
因此,目前我公司变电站在各个电压等级的架空线路上都安装了自动重合闸装置。
重合闸装置是作为线路防雷的一项重要措施,提高重合闸装置动作的可靠性,可有效地保证雷击跳闸后的供电可靠性。
2.5架设耦合地线
在导线下方架设耦合地线的分流和耦合作用,使线路耐雷水平提高。
耦合地线的作用主要有两个:一是增大避雷线与导线之间的
耦合系数,从而养活绝缘子串两端电压的反击和感应电压的分量;
二是增大雷击塔顶时向相邻杆塔分流的雷电流。
对于110kv输电线路, 不仅减少反击跳闸次数,也减少了一相导线绕击后再对另一相造成反击跳闸的机率。
安装耦合地线一般适用于丘陵或山区跨越档,可以对导线起到有效的屏蔽保护作用,用等击距原理也就是降低了导线的暴露弧段。
但对于老旧线路,因其受杆塔强度、对地安全距离、交叉跨越及线路下方的交通运输等因素的影响,因此架设耦合地线对于旧线路不易实施。
主要用于新建线路通过雷电活动强烈区时和其他防雷措施共同采用。
2.6提高线路耐雷水平,加强线路绝缘
线路运行单位应加强对绝缘子的全过程管理,加大对绝缘子的
检测力度,严把质量检验关,防止劣质绝缘子挂网运行。
此外,对于个别特殊区段和一些雷击频繁地区,可采取一些有针对性的措施,
适当加强线路的绝缘配合,以提高其耐雷水平。
通常情况下110kv
线路单串悬垂绝缘子串的绝缘子为7片,单串耐张绝缘子串的绝缘子为8片,基本能满足防雷要求。
但为了进一步增强线路的耐雷水平,提高绝缘子串承受的50%冲击放电电压值,每串绝缘子串可适当增加1片。
实践证明,一些增加了1片绝缘子的新线路投入运行后,耐雷水平大大增强,很少发生雷击跳闸事故。
合成绝缘子以其重量轻、强度高、免维护、防污性能好等特点深受一些线路运行单位的青睐,广泛使用于线路的不同区段。
但运行经验表明,在多雷区使用合成绝缘子,往往容易造成雷击跳闸事故。
3、结语
110kv输电线路遭受雷击既然是不可猜测,不可避免的,那么我们应顺其自然,以疏导为主,对于110kv输电线路应满足设计规程所要求的接地电阻和耐雷水平,必要时要进行校验,以便选择适当的保护措施。
参考文献:
[1]周泽存主编.高电压技术[m].北京:中国电力出版社, 2006.
[2]能源部西北电力设计院主编.电力工程电气设计手册[m].北京:中国电力出版社, 1999.
[3]dl/t 5078—1997农村小型化变电所设计规程[s].
[4]gb 50057-94建筑物防雷设计规范[s].
[5]江日洪等.发、变电站防雷保护与应用实例[m].北京:中国电力出版社, 2004.。
