水泥生产三率值控制系统培训教案

注意！
• 电机反转时间长度和电机正转时间长度之和必须 等于取样工人的拿生料样的时间间隔。否则，经 过几个小时的运行，电机的开启和停止时间点会 出现累计误差。 • 如果你在设置时间的时候，不想保存您的设置， 可以直接按动“设置”键，跳过设置，注意，在 每一次设置后，必须按动“设置”键，使状态指 示器的显示为“3”或“4”，否则控制器不能控制 电机的运转。
控制器的维护与保养
• 安装时，应该放置在一个操作平台上， • 使用时，注意防潮，不可将水淋入控制器 • 控制器的参数设置和保管应该由厂里的负责人管 理，控制器的运行参数没有必要不可由其他的无 关工人更改，否则影响取样器的正常运行。 • 控制器的时间显示在一个月的时间内可能会出现 与北京时间有几分钟的偏差，可以按照时钟设置 的操作方法对控制器的运行时钟的时间进行修正。
控制器使用
• 生料从配料、输送、粉磨到出磨取样，需要一定时间。取 样不光要具有代表性，更重要的是能够准确地取到某个配 比的样，才能用于指导生产。本控制器为螺旋式智能粉料 取样器的控制器，它可以按照操作工的要求随意控制取样 器的开停时间。 • 例如，8:00下生料配比，8:15出磨，8:15开始取样，8:35 停止取样（取样基准时间），8:40开始分析，8:55分析结 束，9:00下新配比。因此，需要定时定量取样。 • 此时应将取样基准时间定为8:35，取样器电机反转时间应 设定40分钟，取样器正转时间应设定为20分钟，控制周期 为1小时。
定量给料机
配料秤的正确使用
• • • • • • 不能超过配料秤的最大量程 配料秤应稳定（校秤的准确性） 断料的情况 料层的厚度（相对稳定） 皮带秤卡料 配比失准
调整原料配比
• 在进行了“设置原料名称”、“设置喂料秤比 例”、“设置联机通讯”、“设置统计参数”、 “设置调整策略”、“更改原料成分”、“更改 控制指标”、“设置硅铝测定方法”的操作后， 本系统就可正式开始用于生产。在生产线下拉式 菜单中点击“调整配比”按钮出现如下页画面。
调 整 原 料 配 比
重发上次配比
• 在实际生产过程中，可能会由于生料秤没准备好 或者其它一些原因，要求重新发送上次的生料配 比。此时，请在生产线下拉式菜单中点击“重发 上次配比”按钮，即可进入对话框。在对话框内 输入发送密码（软件安装时统一将发送数据的密 码设定为0，以后用户可自行更改），然后按 “确定”按钮，系统即可将上次生料配比发往生 料车间并自动更改生料喂料微机中的配比。
生料率值控制系统
生料率值控制系统工艺过程
• 出磨生料经取样并快速化学全分析得到 SiO2、Al2O3、Fe2O3、CaO四个成分，输 入或发送到率值控制计算微机中进行生料 配比修正计算，得到生料新配比并通过网 络上的OPC服务器，自动更改生料配比， 从而实现生料配料率值控制。
生料率值控制系统控制原理
时间设置
• 取样基准时间设置：所谓取样基准时间也就是工人到车 间拿样的时间。按动“设置”键，使状态显示器显示为 “1”，此时时间显示器显示的时间为取样基准时间，即 取样工人到磨机车间拿样的时间点，例如，某厂生料取 样工人拿样时间为1:35、2:35、3:35、………、22:35、 23:35，那么您可以把取样基准时间设置为其中的任意 一个。调节方法：例如您要设置为8:35，首先，按动 “选位”键，使时间显示器的前两位闪烁，按动“减少” 或“增加”键，改变小时的数值，再按动“选位”键， 使时间显示器的后两位闪烁，按动“减少”或“增加” 键，改变分钟的数值，确认时间显示器的显示为8:35时， 按动“存储”键，即您的设置被保存。
察 看 每 日 记 录
查 看 每 月 记 录
螺旋式Hale Waihona Puke Baidu能粉料取样器
取样器
状态指示器
• 状态指示器显示数字为：0、1、2、3、4。他们 的含义为：显示3表示控制器处于工作状态，但 是取样器电机反转；显示4表示控制器处于工作 状态，此时取样器电机开启正转；显示0表示控 制器处于时钟时间设置状态；显示1表示控制器 处于取样基准时间设置状态；显示2表示控制器 处于电机反转时间和开启正转时间长度设置状态。
取样时间长度设置
• 电机反转和正转运行时间长度设置：按动“设置”键， 使状态指示器显示为“2”，此时时间显示器显示为四位， 前两位是电机反转时间长度，后两位为电机正转转时间 长度（单位分钟，设置范围1到99分钟）。这两个时间 长度之和应该为你们厂生料取样的时间间隔，比如，某 厂一个小时取一次样，那么电机关闭时间长度为40分钟 和电机启动运转时间长度为20分钟，它们之和为60分钟。 取样器的反转和正转顺序是：当您到磨机取样时，时间 如为9:35，那么，此时电机反转，在10：15时，电机正 转，在10:35时，电机反转。调节方法如下：按动“选 位”键，使时间显示器的前两位闪烁，按动“减少”或 “增加”键，改变电机反转时间长度，按动“选位”键， 使时间显示器的后两位闪烁，按动“减少”或“增加” 键，改变启动正转时间长度，在您确认无误后，按动 “存储”键，保存您的设置。
注意！ 注意，
• 如果您在“设置硅铝测定方法”对话框中 选择了“SiO2启用系数计算”或“Al2O3 启用系数计算”，此时对话框中的SiO2或 Al2O3含量框中将无法输入数据，您只要输 入Fe2O3和CaO数据，即可自动得到SiO2 或Al2O3含量。如果输入了SiO2的回归公 式但是没有启用，输入CaO、Fe2O3后回 归出的SiO2结果能显示在回归硅中作为参 考。
生 料 率 值 控 制 系 统 主 菜 单
更 改 控 制 指 标
控制方法：

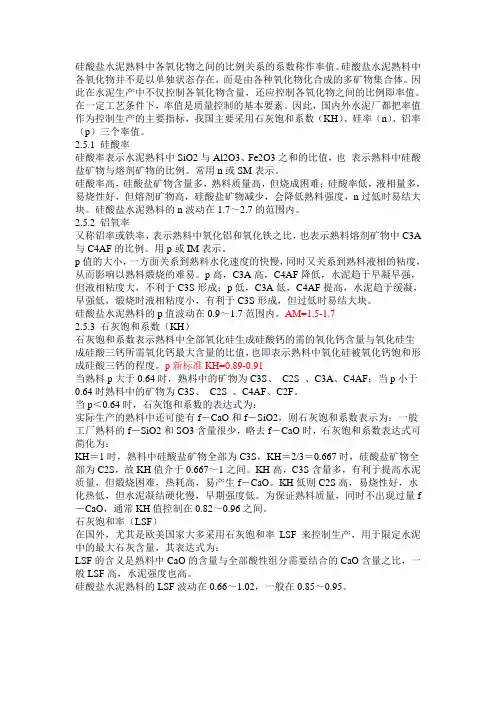

• 1）控制KH/LSF SM（用主料、辅料、校正1三种原料， 无校正2原料） • 2）控制KH/LSF SM IM（用主料、辅料、校正1、校正2 四种原料） • 3）控制KH（只有主料、辅料两种原料，无校正1、校正2 原料） • 4）控制KH/LSF，兼顾SM和IM（用主料、辅料、校正1三 种原料） • 选用哪种控制方法与用的原料种类有关，用户要根据实际 情况进行选择。 • 四组分配料可以直接控制KH或LSF、SM和IM三个率值， 三组分配料可以控制KH或LSF三个率值，两组分配料只可 以控制KH或LSF一个率值。
控制器的维护与保养
• 如发现控制器工作正常，但是电机不能运转，应该断开 电源（可以关闭控制器侧板的电源开关），检查保险丝。 如果断了，更换保险管。如果保险管未断，此时，您可 以将电机与控制器侧板的“6”、“8”、“10”的连接线 取下，将控制器的电机停止和启动运转参数设为1分钟 停，1分钟开，（这样的目的是为了检修）当状态指示 器的显示为3或4时，用电压表交流750伏档测控制器侧 板的“6”和“8”，“6”和“10”的电压应该在交流127伏 到100伏之间。如果测试正常，那么是取样器电机有故 障，此时您可以通过更换电机，来解决故障。如果测的 电压不正常，或者电机损坏了，您可以联系本公司，并 说明您的设备的故障现象，我们将给您提供处理建议， 或者更换相关设备的部件。
设 置 硅 铝 测 定 方 法
注意！
• Al2O3的回归方法有两个回归方法。方法2是根 据与SiO2的线性关系来计算，适合于生产中测 定SiO2而且SiO2与Al2O3存在比较好的线性关 系的厂家使用。使用回归法计算Al2O3，计算方 法1和计算方法2只能选取一种。如果Al2O3不使 用回归法，则Al2O2_1计算和Al2O3_2计算都不 要选中
固定原料的掺量设置
• 固定掺量的原料一定要先设置原料名称和输入原 料成分之后才能够设置固定掺量的多少。 • 在原料固定掺量栏内，输入固定原料的掺量，固 定原料的掺量在生产控制过程中始终保持不变。 例如某厂有一堆废料要进行处理，可以使用这个 功能将这堆废料按一个固定的比例在生料配料时 掺入。 • 当不用某种固定原料后，一定先要从控制指标中 将这种固定原料掺量设置为0。
