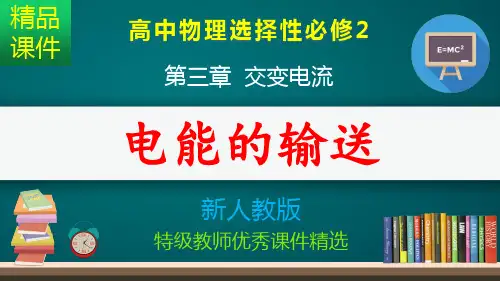

电能的输送_课件

（2）输电线上损失的电压是多少？升压变压器输出的电压是多少？
（3）两个升变压压变器压的器匝数比各应等于多少降？压变压器
一个电厂与一批用户的“一对一 ”的供电方式具有产能浪费的巨大缺陷
实际中世界各国都是通过全国性或地区性的输电网络来进行供电
降低输电能耗的两个途径
假定输电线路中的电流是I，用户端的电压是U，两条导线的总电阻是r。在下图中导线的电阻集中画为一个电阻r
则输电线上的功率损失
降低输电能耗的两个途径
降低输电损耗的途径是什么？
减少输电线的电阻
由
可知：
可减少功率损失
减少输电线的电流
降低输电能耗的两个途径
若采用减小导线电阻的方法，在输电电流一定的情况下，应采用什么措施？
当U=110V时，导线中的电流
问题与练习
以下是一段关于输电线损失功率的推导。
将电能从发电站送到用户，在输电线上会损失一部分功率。
设输电电压为U，则功率损失为
，而U=Ir，得到
，
可知，要减小功率损失则功率损失，就应当用低压送电和增大输电线的电阻r
这段推导错在哪里?
公式
和U=Ir都是错误的，U是输电电压，而非输电线上的电压
教学难点
理解高压输电原理，区别导线上的输电电压U和损失电压
为了合理利用能源,发电站要建在靠近这些能源的地方
火力发电站
风力发电站
水力发电站
为了合理利用能源,发电站要建在靠近这些能源的地方
大亚湾核电站
秦山核电站
三峡水电站
新疆风力发电
而用电的地方却分布很广
城市
乡村
降输低电输模电型损中耗的电两压个问途题径
远距离输电
简单的远距离输电电路图

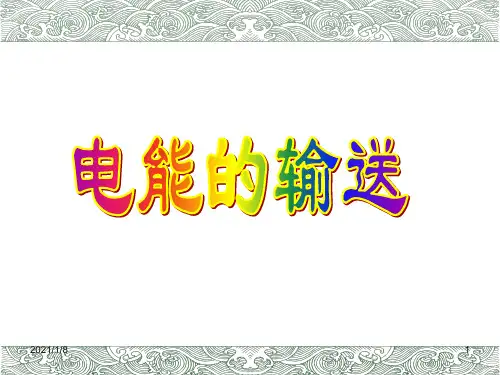

高中选修第二册物理《4 电能的输送》获奖说课课件ppt

，用户接在输电线上的灯的电阻为1000Ω，当有105盏
灯开着时，问用户每盏灯实际分得电压为多少？
I
R
～U
U′
R
2021/1/8
15
解析：用户接的灯都是并联的，因此 R灯=1000/105=0.01（Ω）
R总=R灯+20=20.01（Ω）
用户实际得到的电压
U灯=UR 灯/R总=500×0.01/20.01=0.25 （V）
1：10 25：1
2021/1/8
17
R线
3
U
U2
U3
n1
I3
用
U用户 n4
2021/1/8
9
2021/1/8
10
采用电网供电的优点：
可以在能源产地使用大容量发电机组，降低一次能源的输送成本，获得最大的经济效益。同时，电网可以减少断电的风险，调剂不同地区电力供需平衡，保障供电质量。
是不是输电电压越高越好？
电压越高，对输电线路和变压器的要求越高，建设费用越高。实际输送电能时，要综合考虑，如输送功率的大小、距离的远近、技术和经济要求等，要依照不同情况选择合适的输电电压。
2021/1/8
6
提高输电电压，减少电能损失是行之有效的办法.Why?
ΔP=I2 r=(P/U)2 r
[P不变]
二、输电线上的电压损失
既有输电线电阻造成的电压损失ΔU=IR，又有感抗和容抗造成的电压损失
2021/1/8
7
什么是电抗？感抗、容抗是怎样产生的？
当交流电通过输电导线时，由于自感电
动势阻碍电流变化，产生感抗，交流电f越
2、如何减少电能损失？ P损 I 2R
（1)减少导线电阻，由电阻定律知 R L

《5 电能的输送》PPT课件(江苏省县级优课)

变式训练如图所示．某小型水电站发电机的输出功率为10 kW，输出电压为400 V，为了减小向用户供电过程中产生的电能损失，使用2 kV高压输电，最后用户得到 220 V电压，9.5kW的电功率．求：
(1)升压变压器原、副线圈的匝数比nn12； (2)输电线路的总电阻 R； (3)末端降压变压器原、副线圈的匝数比nn34.
电能的输送相关素材
• 电站往远处送电
U1
U2
• 减小输电线的电阻率
铁的电阻率: ρ铁＝1.0×10－7（Ω·m）铝的电阻率: ρ铝＝2.9×10－8（Ω·m）铜的电阻率: ρ铜＝1.7×10－8（Ω·m）
银的电阻率: ρ银＝1.6×10－8（Ω·m） • 增大输电线的横截面积S
远距离输电系统
∆U=I2 R线
U2=I2R+U3
例1 某发电站的输出功率为104 kW，输出电压为4 kV，通过理想变压器升压后向80 km远处用户供电．已知输电线的电阻率为ρ＝2.4×10－8 Ω·m，导线横截面积为 1.5×10－4 m2，输电线路损失的功率为输出功率的4%，求：
(1)升压变压器的输出电压； (2)输电线路上的电压损失； (3)升压变压器原副线圈的匝数比。
发电站
升压变压器
用户
降压变压器
高压输电
小结:输电线路示意图
I1
I2
∆U、∆P
I4
P输送 ~ U1
U2 P输送
n1 n2
功Hale Waihona Puke 关系：I3= I2U2=∆U+U3
P2=∆P+P3
用
U3
U4 户
n3 n4
P输送 =U1I1=U2I2
P用=U3I3=U4I4

高三物理电能的输送PPT精品课件

电能的输送
<有关报道>
入夏至今，许多省市高温不退，空调使用和企业生产导致不少地区用电负荷成倍增长，电力紧张状况进一步加剧，拉闸限电频频发生。预计今年全国电量短缺将达600亿千瓦时。在全国齐叫 “电荒”的同时，不少地区电能利用效率低下--由于线损率较高，终端用电设备老化、技术和管理落后，全国每年浪费电力近2000亿千瓦时，相当于两个建成后的三峡电站发电量。专家指出，由于输送、用电等环节电效损失过高，进一步加剧了目前的“电荒”状况；提高电能效率与加强电力建设应放在同等地位，这不仅有利于缓解电力紧张的局面，还能促进资源节约型社会的建立。
远距离输送电示意图
THANKS
FOR WATCHING
演讲人: XXX
PPT文档·教学课件
（大家谈）：在实际生活中，我们经常会发现，在用电时，家里的灯泡会比平常暗一些。为什么？
当并联的用电器越来越多时，总电阻减小，干路输电线电阻（相当于R）中的电流就越大，分去的电压就越大，从而导致家用电器两端电压降低，实际功率在减小，就形成这个现象。
阅读课本P100页“西电东送”这一节。我国东西部距离远达数千公里，输电线上的电阻肯定很大，怎样才能减少输电过程中的能量损耗呢？即怎样才能减少输电过程中电流所做的功?
分析与解：据题意得，为了使损耗功率限制在输送功率的5％以内，则允许输电线上损耗功率为:
P线=200KW×5％=10KW。又P线= I2R线 R线= P线/ I2=104/9002=0。0123Ω。根据电阻定律R=ρL/s（ρ铜=1。7×10-
8Ωm,注意l为10KM×2）
得s=0.0276m2=276cm2.。
220V
用

高中物理选修3-2电能的输送课件PPT

升压变压器
降压变压器
二、在高压输电三个回路中，各部分的功率、电压和电流关系
I1
P1 I2 P2 ∆U
I3
P3 U 3 n3
I4 2
n4 U 4
R用
升压变压器
降压变压器
功率关系： P1 P2
U 1 n1 电压关系： U n 2 2
P2 P P3 U 2 U U 3
3．远距离输送一定功率的交变电流，若输送电压提高为原来的n倍，则（BC ） A．输电导线的电功率损耗为原来的1/n B．输电导线的电功率损耗为原来的1/n2 C．输电导线的电压损耗为原来的1/n D．输电导线的电压损耗为原来的n倍
4.
D
5.
C
（1）水电站升压变压器原、副线圈匝数比n1：n2；1/5 （2）输电线路导线电阻R线； 20欧（3）用户降压变压器原、副线圈匝数比n3：n4。 95/11
∆U
升压变压器
降压变压器
输电电流：
P3 U P2 I线 I 2 I 3 U 2 U3 r
输电线上电压损耗：
U U 2 U3 I线r
I 发电厂
r
U
用户
输电电路图
讨论与交流：
1、降低输电损耗的途径是什么？
减少输电线的电阻由ΔP=I2r可知：减少输电线的电流可减少功率损失。
2、若采用减小导线电阻的方法，在输电距离一定的情况下，应采用什么措施？
（1）增加导线的横截面积S （2）减少材料的电阻率ρ
L 由 R 可知： S
2 2 线
功率损耗:
U P P2 P3 I r UI线 r
课堂小结
1）高压输电是降低输电线路损耗的有效途径 2）输电过程中，输电导线上功率、电压、电流之间的关系

高中物理人教版《电能的输送》PPT

思路：二：降低输电损耗的两个途径
怎样才能满足上述两个要求呢？ (1)设研究的时间为t，则在这段时间里流过水轮机的水流机械能的减少量为 mgh+mv12/2-mv22/2 由于水轮机、发电机有能量损耗，则
产生的电能为
升压变压器二：降低输电损耗的两个途径
输电过程中要求输电线电热损耗功率不得超过总功率4 ，又已知用户需要电压为220V。
变压器能把交流电的电压升高或降低发电站→升压变压器→高压输电线→ 降压变压器→用电单位．【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐二：降低输电损耗的两个途径【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐二：降低输电损耗的两个途径【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐为了减少因发电站中煤的燃烧对大气的污染而大力发展水电站，三峡水利工程中某一水电站发电机组设计为：水以V1＝3m/s的速度流入水轮机后以V2＝1m/s的速度流出，流出水位比流入的水位低10m，水流量为Q＝10m3/s，水轮机效率为75%，发电机效率为80％，试问：(1)发电机组的输出电功率是多少？(2)三峡工程中的三峡指什么峡？(3)如果发电机输出电压为240V，用户需电压220V，输电线路中能量损失为5％，每条输电线电阻为8Ω，那么所需升降压变压器的原副线圈匝数比分别是多少？阅读书后《输电技术的发展》的内容【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐 (1)设研究的时间为t，则在这段时间里流过水轮机的水流机械能的减少量为 mgh+mv12/2-mv22/2 由于水轮机、发电机有能量损耗，则产生的电能为输电过程中要求输电线电热损耗功率不得超过总功率4 ，又已知用户需要电压为220V。则发电机的功率为6. 输电过程中要求输电线电热损耗功率不得超过总功率4 ，又已知用户需要电压为220V。【名校课堂】获奖PPT-高中物理人教版《电能的输送》PPT全文课件（最新版本）推荐

高二物理电能的输送(中学课件201908)
