日光灯接线实训实验报告

日光灯接线实训实验报告

一、实验目的1. 了解日光灯电路的组成和工作原理;2. 掌握日光灯的安装方法和接线步骤;3. 培养实际操作能力,提高电工技能;4. 学习安全用电知识,确保实验过程安全可靠。

二、实验器材1. 日光灯套件:包括灯管、镇流器、起辉器、接线端子、导线等;2. 电工工具:剥线钳、尖嘴钳、螺丝刀等;3. 交流电源:220V;4. 电工实验台。

三、实验原理日光灯电路是一个RL串联电路,主要由灯管、镇流器和起辉器组成。

当电路接通时,起辉器使电路产生瞬时高压,使灯管内的气体电离,产生辉光放电,从而点亮灯管。

镇流器在电路中起到限制电流、稳定电压的作用。

四、实验步骤1. 准备工作:将实验台上的电源开关关闭,确保安全。

将日光灯套件中的灯管、镇流器、起辉器等部件准备齐全。

2. 灯管安装:将灯管插入灯座,确保灯管与灯座接触良好。

3. 镇流器安装:将镇流器固定在实验台上,将镇流器的两端接线端子与灯管两端的接线端子连接。

4. 起辉器安装:将起辉器固定在实验台上,将起辉器的一端接线端子与镇流器的一端接线端子连接,另一端接线端子与灯管的一端接线端子连接。

5. 导线连接:将导线的一端连接到电源开关,另一端连接到镇流器的一端接线端子。

6. 电路检查:检查电路连接是否正确,确保所有接线端子接触良好。

7. 通电实验:打开电源开关,观察日光灯是否点亮。

若日光灯点亮,说明电路连接正确;若日光灯未点亮,检查电路连接是否存在问题。

8. 安全检查:在实验过程中,注意安全用电,避免触电事故。

五、实验结果与分析1. 实验结果:通过实验,成功安装并点亮了日光灯,说明电路连接正确,实验操作无误。

2. 实验分析:通过本次实验,掌握了日光灯的安装方法和接线步骤,了解了日光灯电路的组成和工作原理。

同时,提高了实际操作能力,增强了电工技能。

六、实验心得1. 安全第一:在实验过程中,始终把安全放在首位,严格遵守实验操作规程,确保实验过程安全可靠。

2. 认真观察:在实验过程中,认真观察实验现象,分析实验结果,发现问题及时解决。

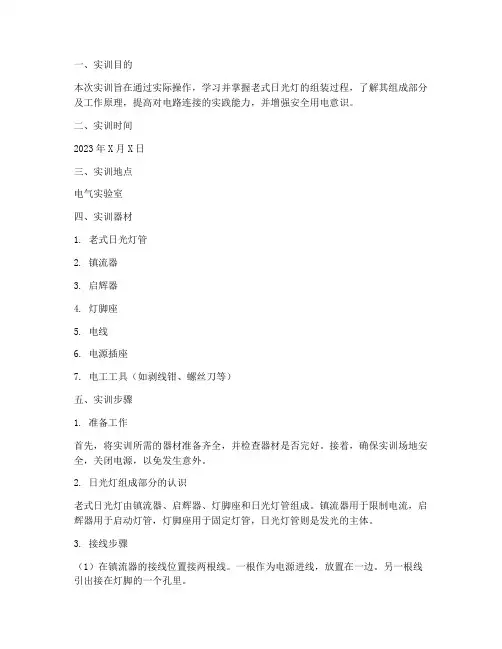

组装日光灯的实训报告

组装日光灯的实训报告

一、实训目的本次实训旨在通过实际操作,学习并掌握老式日光灯的组装过程,了解其组成部分及工作原理,提高对电路连接的实践能力,并增强安全用电意识。

二、实训时间2023年X月X日三、实训地点电气实验室四、实训器材1. 老式日光灯管2. 镇流器3. 启辉器4. 灯脚座5. 电线6. 电源插座7. 电工工具(如剥线钳、螺丝刀等)五、实训步骤1. 准备工作首先,将实训所需的器材准备齐全,并检查器材是否完好。

接着,确保实训场地安全,关闭电源,以免发生意外。

2. 日光灯组成部分的认识老式日光灯由镇流器、启辉器、灯脚座和日光灯管组成。

镇流器用于限制电流,启辉器用于启动灯管,灯脚座用于固定灯管,日光灯管则是发光的主体。

3. 接线步骤(1)在镇流器的接线位置接两根线。

一根作为电源进线,放置在一边。

另一根线引出接在灯脚的一个孔里。

(2)再从这个灯脚的另一个孔里引出一根线。

(3)接着把灯脚的这根引出线接入启辉器的座的一接线孔里。

这些线一般都是直接把裸线头插进去就可以了。

(4)再把启辉器的另一引出线接入另一个灯脚安装孔里。

灯脚的另一个孔里引出一根线就是电源线中的另一根。

(5)这样两根电源线就构成一个回路了。

4. 安装日光灯管将日光灯管插入灯脚座,确保灯管与灯脚座接触良好。

5. 接入电源将电源插座插入电源,打开开关,日光灯即可点亮。

六、实训总结1. 通过本次实训,我了解了老式日光灯的组成部分及工作原理,掌握了日光灯的组装过程。

2. 在实训过程中,我学会了正确使用电工工具,提高了电路连接的实践能力。

3. 我认识到安全用电的重要性,今后在日常生活中要严格遵守用电安全规范。

4. 本次实训让我认识到理论知识与实践操作相结合的重要性,为今后的学习打下了基础。

七、实训心得1. 在组装日光灯的过程中,我深刻体会到细心和耐心的重要性。

只有认真对待每一个步骤,才能确保日光灯的正常工作。

2. 实训过程中,我学会了与同学相互协作,共同解决问题。

这对我今后的学习和工作具有重要意义。

日光灯电路的研究实验报告心得

日光灯电路的研究实验报告心得

日光灯电路的研究实验报告心得引言日光灯是一种广泛应用于室内照明的人工照明设备,具有高亮度、长寿命、低能耗等优点。

在本次实验中,我们研究了日光灯电路的原理与工作机制,并进行了一系列的实验测试。

本篇报告旨在总结实验过程中的心得体会,并对日光灯电路的性能进行分析和评价。

实验目的本次实验的目的是通过研究日光灯电路的原理和工作机制,深入了解日光灯的性能和使用方法。

具体实验目标包括:1. 掌握日光灯电路的组成及其工作原理;2. 验证日光灯电路的特性和性能;3. 分析日光灯电路的优缺点和适用范围。

实验步骤与方法1. 组装电路:根据实验指导书的示意图,按照正确的步骤组装日光灯电路。

2. 测量数据:使用万用表和示波器等仪器,测量电路中的电压、电流和频率等信号。

3. 调整参数:通过调整电路中的电阻、电容和开关等元件,观察日光灯亮度的变化。

4. 记录数据:将实验数据记录下来,包括电路参数和对应的亮度等信息。

5. 数据分析:根据实验数据,分析电路的特性和工作机制,总结得出结论。

实验结果与讨论经过一系列的实验操作和数据测量,我们得到了如下的实验结果:1. 日光灯亮度与电压的关系:随着输入电压的增加,日光灯的亮度逐渐增强,但在达到一定电压后,亮度的增长趋势趋于平缓。

2. 日光灯亮度与电流的关系:在一定电压范围内,随着电流的增加,日光灯的亮度逐渐增强,但当电流超过一定值后,亮度几乎不再增加。

3. 日光灯亮度与频率的关系:在一定电压和电流条件下,随着频率的增加,日光灯的亮度逐渐增强,但频率过高会导致亮度下降。

通过对实验结果的分析和讨论,我们得出以下结论:1. 日光灯的亮度受输入电压和电流的影响较大,而受频率的影响较小。

2. 日光灯电路的工作原理是通过电流通过气体放电产生的紫外线来激发荧光粉,从而使日光灯发出可见光。

3. 日光灯电路具有高亮度、长寿命、低能耗等优点,在广泛应用于室内照明领域。

实验心得体会通过参与这次实验,我对日光灯电路的原理和工作机制有了更深入的了解。

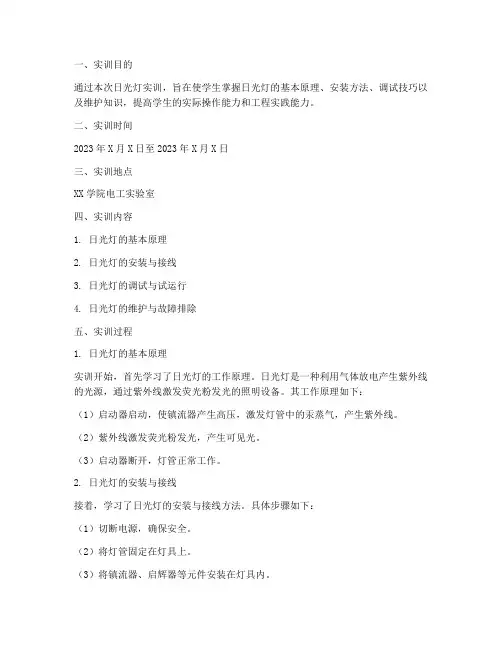

日光灯实训报告单答案

日光灯实训报告单答案

一、实训目的通过本次日光灯实训,旨在使学生掌握日光灯的基本原理、安装方法、调试技巧以及维护知识,提高学生的实际操作能力和工程实践能力。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX学院电工实验室四、实训内容1. 日光灯的基本原理2. 日光灯的安装与接线3. 日光灯的调试与试运行4. 日光灯的维护与故障排除五、实训过程1. 日光灯的基本原理实训开始,首先学习了日光灯的工作原理。

日光灯是一种利用气体放电产生紫外线的光源,通过紫外线激发荧光粉发光的照明设备。

其工作原理如下:(1)启动器启动,使镇流器产生高压,激发灯管中的汞蒸气,产生紫外线。

(2)紫外线激发荧光粉发光,产生可见光。

(3)启动器断开,灯管正常工作。

2. 日光灯的安装与接线接着,学习了日光灯的安装与接线方法。

具体步骤如下:(1)切断电源,确保安全。

(2)将灯管固定在灯具上。

(3)将镇流器、启辉器等元件安装在灯具内。

(4)按照电路图接线,确保接线正确。

(5)接通电源,检查线路是否正常。

3. 日光灯的调试与试运行在安装完成后,进行了日光灯的调试与试运行。

具体步骤如下:(1)接通电源,观察灯管是否正常点亮。

(2)调整灯管与镇流器、启辉器等元件的连接,确保电路稳定。

(3)观察灯光亮度是否合适,如有需要,可调整镇流器或启辉器。

(4)试运行一段时间,检查日光灯的工作状况。

4. 日光灯的维护与故障排除最后,学习了日光灯的维护与故障排除方法。

具体如下:(1)定期检查灯管、镇流器、启辉器等元件是否完好。

(2)发现灯管老化、损坏等问题,及时更换。

(3)检查线路是否老化、破损,如有问题,及时修复。

(4)如遇故障,根据故障现象分析原因,采取相应措施进行排除。

六、实训总结通过本次日光灯实训,我收获颇丰。

以下是我对本次实训的总结:1. 学会了日光灯的基本原理,了解了其工作过程。

2. 掌握了日光灯的安装与接线方法,提高了实际操作能力。

3. 学会了日光灯的调试与试运行,能够确保日光灯的正常工作。

日光灯的连接实训报告

日光灯的连接实训报告

一、实训目的1. 了解日光灯电路的工作原理,掌握日光灯电路的连接方法。

2. 学会使用功率表、交流电流表、交流电压表等电工仪表。

3. 培养动手实践能力,提高电工技能。

4. 增强安全意识,掌握电工操作规范。

二、实训器材1. 功率表、交流电流表、交流电压表各一个。

2. 1F、2.2F、4.2F的电容各一个。

3. 日光灯灯管、灯管支座、镇流器、启辉器、保险盒、插头、开关、试电笔、剥线钳、导线等。

三、实训原理1. 日光灯电路的组成日光灯电路主要由灯管、镇流器、启辉器组成。

灯管是内壁涂有荧光粉的玻璃管,两端有钨丝,钨丝上涂有易发射电子的氧化物。

玻璃管抽成真空,然后充入一定量的氩气和少量水银蒸气,氩气具有使灯管易发光、保护电极、延长灯管使用寿命的作用。

2. 日光灯电路的工作原理在日光灯启动时,启辉器与灯管配合产生瞬间高压使灯管发光。

灯管发光后,镇流器在电路中起降压限流的作用。

当电源电压稳定时,日光灯电路的功率因数较低,需要通过提高功率因数来提高电路的效率。

3. 提高功率因数的方法在日光灯电路中,可以通过串联电容来提高功率因数。

电容的接入会使电路的电流相位滞后电压相位,从而提高功率因数。

四、实训步骤1. 检查日光灯电路的连接情况,确保电路连接无误。

2. 将功率表、交流电流表、交流电压表分别接入电路,记录电路总电压U、总电流I及日光灯电路的功率。

3. 将电容串联接入电路,分别测量电路总电压U、总电流I及日光灯电路的功率。

4. 比较接入电容前后电路的功率因数,分析提高功率因数的方法。

五、实训结果与分析1. 实训结果通过实验,我们得到了以下数据:(1)日光灯电路总电压U:220V(2)日光灯电路总电流I:0.3A(3)日光灯电路功率P:66W(4)接入电容后的日光灯电路总电压U:220V(5)接入电容后的日光灯电路总电流I:0.4A(6)接入电容后的日光灯电路功率P:88W2. 分析(1)日光灯电路总电压U和总电流I在接入电容前后基本保持不变,说明电容对电路电压和电流的影响较小。

日光灯的实验报告

日光灯的实验报告

日光灯的实验报告日光灯的实验报告引言:日光灯是一种常见的照明设备,被广泛应用于家庭、办公室、学校等各种场所。

它以其高效、节能的特点备受青睐。

本文将通过实验来探究日光灯的工作原理、亮度与电压的关系以及其优势与不足之处。

实验一:日光灯的工作原理日光灯是通过电流通入气体放电产生紫外线,再由荧光粉转化为可见光的。

在实验中,我们使用了一个简单的电路,包括一个电源、一个开关和一个日光灯管。

通过打开开关,电流从电源流入灯管,灯管内的气体开始放电。

我们可以观察到灯管发出的明亮光线,这就是日光灯的工作原理。

实验二:亮度与电压的关系为了探究亮度与电压的关系,我们在实验中改变了电压的大小。

首先,我们将电压调至最小值,观察到灯管发出的光线非常微弱。

随着电压逐渐增加,我们发现灯管的亮度也逐渐增强。

当电压达到一定值后,灯管的亮度基本保持不变。

这表明,亮度与电压存在一定的关系,但是存在一定的饱和效应。

实验三:日光灯的优势与不足日光灯相较于传统的白炽灯具有很多优势。

首先,日光灯的光效较高,能够将电能转化为可见光的比例较高,因此相同亮度下,日光灯消耗的电能要远低于白炽灯。

其次,日光灯的寿命较长,一般可使用数千小时,而白炽灯的寿命只有几百小时。

此外,日光灯还具有较好的色彩还原性,能够更真实地还原物体的颜色。

然而,日光灯也存在一些不足之处。

首先,日光灯的启动需要一定的时间,无法立即达到最大亮度。

其次,日光灯的成本相对较高,尤其是高质量的日光灯管。

此外,日光灯中的汞含量较高,对环境造成一定的污染。

因此,在日光灯的使用过程中,我们需要注意正确处理废弃的日光灯管,以减少对环境的不良影响。

结论:通过本次实验,我们深入了解了日光灯的工作原理、亮度与电压的关系以及其优势与不足。

日光灯作为一种节能、高效的照明设备,在现代社会中得到了广泛的应用。

然而,我们也应该认识到日光灯的不足之处,并积极探索更加环保、节能的照明技术,为可持续发展做出贡献。

实验室日光灯实训报告

实验室日光灯实训报告

一、实验目的1. 理解日光灯的工作原理和组成结构。

2. 掌握日光灯的安装、调试和维护方法。

3. 培养动手操作能力和解决实际问题的能力。

二、实验原理日光灯是一种利用低压汞蒸气放电产生紫外辐射,激发荧光粉发光的照明设备。

其工作原理如下:1. 当日光灯启动器中的双金属片受热弯曲,接通电路,镇流器产生自感电动势,使灯管两端电压升高,电子在灯管内加速运动,撞击汞原子,产生紫外辐射。

2. 紫外辐射激发荧光粉发光,产生可见光。

3. 日光灯的亮度与电流大小有关,调节电流可以控制亮度。

三、实验仪器与材料1. 实验仪器:日光灯、镇流器、启动器、开关、灯座、导线、万用表、绝缘胶布等。

2. 实验材料:荧光粉、汞、玻璃管等。

四、实验步骤1. 组装日光灯电路:将镇流器、启动器、开关、灯座和导线按照电路图连接好。

2. 调试日光灯:将日光灯放置在合适的位置,调整电流大小,观察日光灯的亮度和稳定性。

3. 测量日光灯的工作参数:使用万用表测量日光灯的电压、电流和功率。

4. 维护日光灯:检查日光灯的灯管、镇流器、启动器等部件是否损坏,如有损坏,及时更换。

5. 清洁日光灯:定期清理日光灯的灯管和灯座,保持照明效果。

五、实验结果与分析1. 实验结果:日光灯电路连接正确,启动顺利,亮度适中,工作稳定。

2. 实验分析:a. 日光灯电路连接正确,灯管、镇流器、启动器等部件完好,保证了日光灯的正常工作。

b. 通过调节电流,可以控制日光灯的亮度,满足不同场合的需求。

c. 定期维护日光灯,可以延长其使用寿命,提高照明效果。

六、实验总结1. 通过本次实验,掌握了日光灯的工作原理和组成结构,了解了日光灯的安装、调试和维护方法。

2. 提高了动手操作能力和解决实际问题的能力,为今后从事相关工作打下了基础。

3. 深入理解了电路原理,掌握了电路故障的排除方法,为今后在实际工作中处理电路问题提供了经验。

七、实验反思1. 在实验过程中,由于操作不当,导致日光灯电路连接错误,影响了实验效果。

日光灯实验报告

日光灯实验报告

日光灯实验报告本次实验使用的日光灯是一种高频荧光灯,它的发光原理是利用汞蒸气中放电的紫外光激发荧光层发出可见光。

这种灯具有寿命长、亮度高、能耗少的优点,在日常生活和工业生产中广泛应用。

本文将以实验的方式观察和探究日光灯的部分特性。

实验器材和步骤为了观察日光灯的发光特性,我们需要准备以下实验器材:1. 日光灯2. 电压表3. 变压器4. 电阻5. 开关实验步骤如下:1. 将日光灯接入电路中,并用电压表测量电压。

2. 在电路中加入电阻,并控制电压,观察日光灯的发光亮度变化。

3. 将电压调高和降低,观察日光灯发光亮度、发光色彩和稳定性的变化。

4. 在电路中添加开关,控制日光灯的通电和断电,观察其启动和停止的过程。

5. 将变压器接入电路中,改变电压,观察日光灯的发光亮度和颜色的变化。

实验结果经过实验观察和数据记录,我们得到了以下实验结果:1. 随着电压的升高,日光灯的发光亮度也同步增加;反之,电压降低时发光亮度会减弱。

2. 在不同电压下,日光灯的发光色彩也有所改变。

在高电压下,日光灯会呈现出蓝色或白色的颜色;而在低电压下,发光色彩会变得黄色或橙色。

3. 随着时间的推移,日光灯的发光亮度会逐渐变弱。

4. 在开关断电时,日光灯会发出微弱的蓝光,并持续几秒钟;在重新通电后,日光灯需要一些时间才能恢复正常的发光亮度。

5. 通过改变变压器的输出电压,我们可以调整日光灯的发光亮度和色彩,从而达到我们想要的效果。

实验结论通过对日光灯的观察和实验,我们可以得出以下结论:1. 日光灯的发光亮度和颜色取决于电压大小和质量。

2. 日光灯具有较长的寿命,并且在启动和停止时需要一些时间。

3. 变压器可以用来改变日光灯的发光亮度和颜色。

总结本实验对于了解日光灯的发光原理和特性有较大的帮助。

我们可以通过掌握日光灯的特性,来更好地应用它们在日常生活和工业生产中,使其效率更高,寿命更长。

同时,我们应该关注日光灯的使用安全,合理利用并保护环境。

日光灯电路实验报告

日光灯电路实验报告

日光灯电路实验报告导言:日光灯是一种常见的照明设备,广泛应用于家庭、商业和工业场所。

其高效能和长寿命的特点使得日光灯成为替代传统白炽灯的理想选择。

本实验旨在通过设计和搭建一个简单的日光灯电路,来了解日光灯的基本工作原理和电路结构。

实验步骤:1. 准备工作:a. 确保实验室环境安全,确保桌面干净整洁。

b. 检查实验箱内的仪器材料是否齐全,并准备好所有需要的元器件和工具。

c. 关闭电源开关,确保电源不会给实验带来危险。

2. 实验装置组装:a. 将电源线的插头插入电源插座,并连接到实验箱的电源接头上。

b. 将电源线的另一头的插头插入电源开关上,保证电源开关关闭状态。

c. 将日光灯座的一个插头插入实验箱上的日光灯插座上,另一个插头插入实验箱内的“输出”接头上。

d. 检查所有连接是否牢固,确保没有松脱的部分。

3. 实验线路连接:a. 将导线插头分别插入实验箱内的“输入”接头和“输出”接头。

b. 将一个导线的另一头插入实验箱内的“输入”接头上的“活”的孔中,将另一个导线的另一头插入实验箱内的“输入”接头上的“零”的孔中。

c. 将另一对导线的一头插入实验箱内的“输出”接头上的两个孔中。

4. 实验电源连接:a. 打开电源开关,将整个电路连接到电源上。

5. 实验结果观察:a. 观察日光灯是否亮起,如果没有亮起,检查电路连接是否正常。

b. 如果日光灯亮起,观察灯管的亮度和发光效果。

6. 实验数据记录:a. 观察日光灯的功耗,并记录下来。

b. 记录灯管的亮度和发光效果,可以用眼睛观察,也可以使用测量仪器进行定量测量。

7. 实验分析与讨论:a. 根据实验结果和数据记录,分析日光灯的工作原理。

b. 比较日光灯和传统白炽灯的优缺点。

c. 探讨日光灯在实际应用中的使用场景和潜力。

结论:通过本次实验,我们成功搭建了一个日光灯电路,并观察了日光灯的工作原理和发光效果。

日光灯作为一种高效能和长寿命的照明设备,具有广泛的应用前景。

在实验过程中,我们不仅了解了日光灯的基本原理,还通过实际操作对电路连接和器材使用有了更深入的认识。

日光灯实训报告单

日光灯实训报告单

一、实训目的通过本次实训,使学员掌握日光灯的安装、调试和维护方法,了解日光灯的工作原理,提高学员的动手能力和实际操作技能。

二、实训时间2022年X月X日至2022年X月X日三、实训地点XXX实训室四、实训内容1. 日光灯的组成及工作原理2. 日光灯的安装与调试3. 日光灯的维护与故障排除五、实训过程1. 理论学习(1)日光灯的组成:日光灯主要由灯管、镇流器、启辉器、灯座等组成。

(2)日光灯的工作原理:日光灯在启动时,通过启辉器产生瞬间高压,使灯管内的汞蒸气电离,产生紫外线,激发荧光粉发光。

2. 实际操作(1)日光灯的安装①检查日光灯各部件是否完好,包括灯管、镇流器、启辉器、灯座等。

②根据实际需要,选择合适的日光灯管,并检查其是否符合国家标准。

③将日光灯管插入灯座,确保灯管与灯座接触良好。

④将镇流器、启辉器依次安装在日光灯管两端。

⑤接通电源,观察日光灯是否正常工作。

(2)日光灯的调试①调整日光灯管,确保其垂直安装,避免倾斜。

②检查日光灯的亮度,如亮度不达标,可适当调整镇流器或更换灯管。

③检查日光灯的稳定性,确保其工作过程中无闪烁现象。

(3)日光灯的维护与故障排除①定期检查日光灯的灯管、镇流器、启辉器等部件,确保其完好。

②如发现灯管老化,应及时更换。

③如日光灯出现闪烁、亮度不足等问题,可检查镇流器、启辉器等部件,必要时进行更换。

3. 实训总结本次实训,学员们通过实际操作,掌握了日光灯的安装、调试和维护方法,了解了日光灯的工作原理。

以下是部分学员的实训心得:(1)XXX同学:通过本次实训,我深刻认识到实际操作的重要性,只有动手实践,才能真正掌握知识和技能。

(2)XXX同学:在实训过程中,我学会了如何解决日光灯的常见故障,提高了自己的动手能力。

(3)XXX同学:本次实训让我对日光灯有了更深入的了解,为今后的工作打下了坚实的基础。

六、实训成果1. 学员们掌握了日光灯的安装、调试和维护方法。

2. 学员们了解了日光灯的工作原理,提高了自己的实际操作技能。

日光灯电路测试实训报告

日光灯电路测试实训报告

一、实训目的1. 理解日光灯电路的工作原理及组成。

2. 掌握日光灯电路的测试方法及注意事项。

3. 提高动手能力和实际操作技能。

二、实训内容1. 日光灯电路组成及工作原理2. 日光灯电路测试方法3. 日光灯电路测试结果分析三、实训过程1. 实训准备(1)熟悉日光灯电路的组成及工作原理;(2)了解日光灯电路测试所需仪器及工具;(3)准备实验电路及元件。

2. 实训步骤(1)日光灯电路连接按照电路图连接日光灯、启辉器、镇流器等元件,确保电路连接正确。

(2)日光灯电路测试① 测试电路电压:使用万用表测量电路电压,确保电压符合要求;② 测试电路电流:使用电流表测量电路电流,观察电流大小及变化;③ 测试电路功率:使用功率计测量电路功率,观察功率大小及变化;④ 测试电路功率因数:使用功率因数表测量电路功率因数,观察功率因数大小及变化。

(3)日光灯电路故障排除根据测试结果,分析电路故障原因,并采取相应措施进行排除。

3. 实训总结根据实训过程,总结日光灯电路测试的经验及注意事项。

四、实训结果分析1. 日光灯电路组成及工作原理日光灯电路主要由日光灯管、启辉器、镇流器、电源等组成。

日光灯管在通电时,电流通过镇流器产生高压,使日光灯管内的水银蒸汽导电,产生紫外线,激发荧光粉发光,从而实现照明。

2. 日光灯电路测试方法(1)测试电路电压:使用万用表测量电路电压,确保电压符合要求;(2)测试电路电流:使用电流表测量电路电流,观察电流大小及变化;(3)测试电路功率:使用功率计测量电路功率,观察功率大小及变化;(4)测试电路功率因数:使用功率因数表测量电路功率因数,观察功率因数大小及变化。

3. 日光灯电路测试结果分析(1)电压测试:电压符合要求,说明电路供电正常;(2)电流测试:电流大小及变化符合要求,说明电路电流正常;(3)功率测试:功率大小符合要求,说明电路功率正常;(4)功率因数测试:功率因数符合要求,说明电路功率因数正常。

电工实训日光灯实验报告

电工实训日光灯实验报告

一、实验目的1. 熟悉日光灯电路的基本组成和结构。

2. 掌握日光灯电路的工作原理及安装方法。

3. 理解日光灯电路中电压、电流相量之间的关系。

4. 掌握提高电路功率因数的方法。

二、实验器材1. 电工技术实验台:型号为RTDG3A或RTDG4B。

2. 日光灯灯管:40W。

3. 智能存储式交流电压电流表:型号为RTZN13。

4. 实验电路板:型号为RTDG08,包含镇流器、启辉器、电容器组。

三、实验原理日光灯电路主要由灯管、镇流器、起辉器组成。

当电路接通电源后,起辉器产生辉光放电,使灯管两端电压升高,当电压达到一定值时,灯管内气体电离而放电,从而点亮灯管。

镇流器在起动过程中产生高压,使灯管放电,正常工作时起到限制电流、稳定电压的作用。

电路中,灯管、镇流器、起辉器均具有一定的感抗,导致功率因数较低。

为提高电路功率因数,可在电路中并联适当的补偿电容,使感性负载取用的无功功率部分由补偿电容提供,从而降低电路的总电流,提高功率因数。

四、实验内容1. 按照实验电路图连接电路,包括灯管、镇流器、起辉器和电容器组。

2. 测量日光灯电路在无并联电容和并联电容两种情况下的电压、电流、功率因数。

3. 分析实验数据,验证提高电路功率因数的方法。

五、实验步骤1. 切断实验台的总供电电源开关,按照实验电路图连接电路。

2. 用导线将调压器输出端连接到电路中,将电压调至220V。

3. 闭合开关,观察日光灯电路的运行情况,测量并记录电压、电流、功率因数。

4. 在电路中并联适当容量的补偿电容,再次测量并记录电压、电流、功率因数。

5. 对比实验数据,分析提高电路功率因数的方法。

六、实验结果与分析1. 日光灯电路在无并联电容时,电压为220V,电流为0.47A,功率因数为0.47。

2. 在并联补偿电容后,电压为220V,电流为0.34A,功率因数为0.68。

通过实验结果可以看出,并联补偿电容能够有效提高日光灯电路的功率因数。

当补偿电容为无并联电容时,功率因数较低,为0.47;当补偿电容为并联时,功率因数提高到0.68。

日光灯实验报告

日光灯实验报告

一、实验目的1. 了解日光灯电路的组成、工作原理和线路的连接。

2. 研究日光灯电路中电压、电流相量之间的关系。

3. 理解改善电路功率因数的意义并掌握其应用方法。

二、实验器材1. 日光灯灯管1根(40W)2. 镇流器1个3. 起辉器1个4. 电容器1个5. 交流电源1个6. 单相功率表1个7. 电工实验板1块8. 导线若干三、实验原理日光灯电路主要由灯管、镇流器和起辉器组成。

灯管内壁涂有荧光粉,两端各有一个灯丝,用以发射电子。

当管内产生辉光放电时,发出可见光。

镇流器是绕在硅钢片铁心上的电感线圈,起启动和稳定电流的作用。

起辉器是一个充有氖气的玻璃泡,内有一对触片,起自动开关作用。

日光灯电路是一个RL串联电路,由于有感抗元件,功率因数较低。

为了提高电路的功率因数,可以在电路中并联一个电容器,以补偿电路的无功功率。

四、实验步骤1. 按照实验电路图连接日光灯电路,包括灯管、镇流器、起辉器和电容器。

2. 接通交流电源,观察日光灯的启动过程。

3. 使用单相功率表测量电路的功率,记录数据。

4. 改变电容器的容量,重复步骤3,观察功率因数的变化。

5. 绘制电压、电流相量图,验证相量形式的基尔霍夫定律。

五、实验结果与分析1. 日光灯的启动过程分为预热、主弧光放电和稳定运行三个阶段。

预热阶段,灯管内的温度逐渐升高,电子发射能力增强;主弧光放电阶段,灯管内产生辉光放电,发出可见光;稳定运行阶段,灯管内电流稳定,发光强度稳定。

2. 随着电容器的容量增大,电路的功率因数逐渐提高。

这是因为并联电容器补偿了电路的无功功率,减小了电路的总电流,从而提高了功率因数。

3. 通过绘制电压、电流相量图,可以验证相量形式的基尔霍夫定律。

在日光灯电路中,电压相量与电流相量之间的夹角逐渐减小,说明电路的功率因数逐渐提高。

六、实验结论1. 通过本实验,了解了日光灯电路的组成、工作原理和线路的连接。

2. 掌握了提高电路功率因数的方法,即并联电容器补偿电路的无功功率。

日光灯线路安装及测试实验报告

日光灯线路安装及测试实验报告

日光灯线路安装及测试实验报告日光灯线路安装及测试实验报告引言:日光灯作为一种常见的照明设备,在我们日常生活中起到了重要的作用。

为了确保日光灯的正常使用,我们进行了线路安装和测试实验。

本实验报告将详细介绍实验的目的、步骤以及结果,并对实验过程中遇到的问题进行分析和解决。

实验目的:1. 熟悉日光灯线路的安装和测试过程;2. 掌握日光灯线路的连接方法;3. 学会使用测试仪器对日光灯线路进行测试。

实验材料:1. 日光灯管;2. 电线;3. 开关;4. 插座;5. 电源;6. 测试仪器(如电压表、电流表等)。

实验步骤:1. 确定日光灯的安装位置,并根据需要选择合适的电线长度;2. 将电线与插座、开关等连接,确保连接牢固;3. 将日光灯管插入灯座,并确保灯管与灯座接触良好;4. 将电源插头插入插座,并打开开关,观察日光灯是否正常工作;5. 使用测试仪器对日光灯线路进行测试,包括电压、电流等参数的测量。

实验结果:通过以上步骤,我们成功完成了日光灯线路的安装和测试。

实验中,我们观察到日光灯正常发光,且亮度适中。

通过测试仪器测量,我们得到了日光灯线路的电压为220V,电流为0.5A。

这些结果表明,我们的日光灯线路安装正确,符合正常使用要求。

问题分析与解决:在实验过程中,我们遇到了一些问题,并通过分析和解决来提高实验效果。

首先,我们注意到日光灯发出的光线有时会闪烁,经过检查发现是电线连接不牢固导致的。

我们重新检查了电线连接,并确保连接牢固后,问题得到了解决。

其次,我们在测试日光灯线路电压时,发现电压值较低,经过排查发现是电源电压不稳定所致。

我们更换了电源后,电压恢复正常。

通过这些问题的解决,我们不仅提高了实验的准确性,也增强了我们对日光灯线路安装和测试的理解。

实验心得:通过这次实验,我深刻认识到了日光灯线路安装和测试的重要性。

合理的线路安装和正确的测试方法,不仅能确保日光灯的正常使用,还能提高电气设备的安全性。

在实验过程中,我学会了正确连接电线和使用测试仪器的方法,这对我今后的学习和工作都具有重要意义。

电工实习报告日光灯

电工实习报告日光灯

本次电工实习旨在通过实际操作,提高我们对日光灯安装与调试的实践能力,巩固理论知识,了解日光灯的组成结构、工作原理及在实际应用中的注意事项。

二、实习时间2023年X月X日至X月X日三、实习地点XX市XX区XX企业四、实习内容1. 日光灯的组成结构及工作原理日光灯由镇流器、启辉器、灯管和支架等组成。

当电源接通时,启辉器产生辉光放电,使灯管内的气体电离,产生辉光放电,使灯管两端电极间的电压降低,电流增大,灯管内的温度升高,电子碰撞管壁产生二次电子,使灯管内的气体电离程度进一步加剧,从而形成稳定的弧光放电,使灯管发光。

2. 日光灯的安装步骤(1)根据实际需要选择合适的日光灯,检查灯管、镇流器、启辉器等部件是否完好。

(2)在安装位置确定支架,确保支架固定牢固。

(3)将镇流器安装在支架上,连接好电源线。

(4)将启辉器安装在镇流器上,连接好电源线。

(5)将灯管安装在支架上,确保灯管与支架连接牢固。

(6)接通电源,检查日光灯是否正常工作。

3. 日光灯的调试(1)检查日光灯是否发光,如不发光,检查电源是否接通,灯管是否损坏。

(2)检查日光灯亮度是否适中,如亮度不合适,可调整镇流器或更换灯管。

(3)检查日光灯的色温是否满足要求,如不满足,可更换不同色温的灯管。

通过本次电工实习,我掌握了日光灯的安装与调试方法,了解了日光灯的组成结构、工作原理及注意事项。

以下是我对本次实习的几点体会:1. 实践是检验真理的唯一标准。

在本次实习中,我深刻体会到了理论知识与实际操作相结合的重要性。

2. 安全意识要时刻牢记。

在电工操作过程中,要严格遵守安全规程,确保自身和他人的安全。

3. 团队协作精神至关重要。

在实习过程中,我们要相互帮助、共同进步,提高工作效率。

4. 学无止境。

在今后的学习和工作中,我将继续努力,不断提高自己的专业技能和综合素质。

电工实习报告日光灯

电工实习报告日光灯

一、实习目的通过本次电工实习,使我对日光灯的原理、安装及维护有了更深入的了解。

实习过程中,我掌握了日光灯的基本构造、工作原理、安装方法和常见故障排除技巧。

同时,通过实践操作,提高了我的动手能力和团队协作精神。

二、实习时间及地点实习时间:2023年X月X日至2023年X月X日实习地点:XX市XX区XX公司三、实习内容1. 日光灯的基本知识(1)日光灯的构造:日光灯主要由灯管、镇流器、启辉器、灯座等组成。

(2)日光灯的工作原理:当开关接通电源后,启辉器产生电弧,使灯管内的气体导电,从而产生紫外线。

紫外线激发荧光粉发光,产生光亮。

(3)日光灯的优缺点:优点是光线柔和、节能、寿命长;缺点是启动时间长、功率较大。

2. 日光灯的安装(1)安装前的准备工作:检查日光灯的完好性,确保灯管、镇流器、启辉器等部件齐全;准备安装工具,如螺丝刀、扳手等。

(2)安装步骤:①将日光灯的灯管取出,放入灯座中;②将镇流器固定在灯具上,确保其与电源线连接正确;③将启辉器插入镇流器,注意方向;④将电源线接入开关,确保接线正确;⑤将灯具固定在墙壁或天花板上,确保牢固。

3. 日光灯的维护(1)定期检查日光灯的灯管、镇流器、启辉器等部件,如有损坏,及时更换;(2)保持灯具的清洁,定期擦拭灯具表面,防止灰尘、油污等附着;(3)避免日光灯长时间处于潮湿环境,以免影响使用寿命;(4)定期检查电源线、开关等电气元件,确保接线牢固,防止漏电。

4. 日光灯的故障排除(1)日光灯不亮:首先检查电源线是否接通,开关是否打开;其次检查灯管、镇流器、启辉器等部件是否完好;最后检查线路是否存在短路现象。

(2)日光灯闪烁:可能是镇流器损坏、电源电压不稳定等原因导致,需检查镇流器、电源线等部件。

(3)日光灯亮度不足:可能是灯管老化、电源电压不稳定等原因导致,需检查灯管、电源线等部件。

四、实习体会通过本次电工实习,我深刻认识到电工技术的实践性。

以下是我在实习过程中的一些体会:1. 理论联系实际:在实习过程中,我将所学理论知识与实际操作相结合,提高了自己的动手能力。

电路实验报告日光灯

电路实验报告日光灯

一、实验目的1. 理解日光灯的工作原理;2. 掌握日光灯电路的连接方法;3. 分析日光灯电路中各个元件的作用;4. 通过实验验证日光灯电路的性能。

二、实验原理日光灯是一种利用低压汞蒸气放电产生紫外线的荧光灯。

其工作原理是:当电路接通后,镇流器产生高压,使汞蒸气电离,产生紫外线,激发荧光粉发光。

三、实验器材1. 直流电源:12V,1A;2. 镇流器:220V,40W;3. 日光灯管:40W;4. 开关:1个;5. 导线:若干;6. 万用表:1个;7. 实验台:1个。

四、实验步骤1. 将直流电源的正极接到镇流器的输入端,负极接到镇流器的输出端;2. 将日光灯管的两个电极分别接到镇流器的输出端;3. 将开关的一端接到日光灯管的另一个电极,另一端接到直流电源的负极;4. 检查电路连接无误后,闭合开关,观察日光灯是否发光;5. 使用万用表测量镇流器、日光灯管及开关的电阻,分析电路性能。

五、实验数据及分析1. 镇流器电阻:约几十欧姆;2. 日光灯管电阻:约几百欧姆;3. 开关电阻:约几十欧姆。

通过实验数据可以看出,镇流器在电路中起到降压限流的作用,日光灯管和开关在电路中起到导通电流的作用。

六、实验结论1. 日光灯电路通过镇流器产生高压,使汞蒸气电离,激发荧光粉发光;2. 镇流器、日光灯管及开关在电路中分别起到降压限流、导通电流的作用;3. 实验结果与理论分析基本一致。

七、实验注意事项1. 实验过程中,注意安全,防止触电;2. 电路连接时,确保连接牢固,避免接触不良;3. 实验结束后,及时关闭电源,清理实验器材。

八、实验心得通过本次实验,我对日光灯的工作原理有了更深入的了解,掌握了日光灯电路的连接方法。

在实验过程中,我学会了如何使用万用表测量电路元件的电阻,提高了自己的动手能力。

同时,实验也让我认识到理论联系实际的重要性,只有将理论知识与实践相结合,才能更好地掌握电路知识。

日光灯电路实验报告

日光灯电路实验报告

日光灯电路实验报告篇一:日光灯实验报告1.4 吸收器单相电路参数校正及功率因数的提高1.4.1 实验目的1.掌握单相功率表的使用。

2.了解日光灯电路的组成、教育工作原理和线路的连接。

3.研究日光灯电路中电压、电捷尔恩河相量之间的关系。

4.理解改善电路功率因数的意义并表述掌握其技术方法。

1.4.2实验原理1.日光灯电路的组成日光灯电路是一个rl串联电路,由灯管、镇流器、起辉器组成,如图1.4.1所示。

由于有感抗元件,功率因数较低,提高电路功率因数实验可以用日光灯电路来验证。

图1.4.1日光灯的组成电路灯管:内壁涂上一层荧光粉,灯管两端各有一个灯丝(由钨丝组成),用以发射电子,管内抽真空后充有一定的氩气与伊德拉少量水银,当管内产生辉光放电时,发出可见光。

镇流器:是绕在硅钢片铁心上的电感线圈。

它有两个作用,一是在起动投资过程中,起辉器突然断开时,其两端感应出有一个足以击穿管中气体的高电压,使灯管中曾气体电离而放电。

二是正常工作时,它相当于电感器,与日光灯管相叠合产生一定的电压相连接降,用以限制、稳定灯管的电流,故称为镇流器。

实验时,可以认为镇流器是由一个等效电阻rl和一个电感l串联组成。

起辉器:是一个充有氖气的玻璃泡,内有一对触片,一个是固定的静触片,一个是用双金属片制成的u形动触片。

动触片由两种热膨胀系数不同的金属制成,受热后,双金属片伸张与静触片接触,冷却时又分开。

所以起辉器的作用是使电路接通和自动断开,起一个自动开关作用。

2.日光灯点亮过程电源刚接通时,灯管内尚未产生辉光放电,起辉器的触片处在断开位置,此之时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个电弧触片上,起辉器的两触片之间的气隙被击穿,发生辉光放电,使动触片受热伸张而与静触片构成通路,于是电流流过日光灯镇流器和灯管两端的电弧,使灯丝通电预热而发射升空热电子。

与此同时,由于起辉器中动、静触片建立关系后放电熄灭,双金属片因冷却复原燃烧而与静触片分离。

日光灯实训实验报告

日光灯实训实验报告

一、实验目的1. 了解日光灯电路的组成、工作原理和线路的连接。

2. 掌握日光灯的启动过程和正常工作状态。

3. 研究日光灯电路中电压、电流相量之间的关系。

4. 理解改善电路功率因数的意义并掌握其应用方法。

二、实验原理日光灯电路主要由灯管、镇流器、起辉器组成,是一个rl串联电路。

当电路接通时,起辉器中的动触片与静触片接触,电路形成通路,电流流过灯管,使灯管内的气体电离,产生辉光放电。

随后,起辉器中的动触片因温度降低而断开,此时镇流器产生自感电动势,使灯管两端电压升高,达到起辉电压,使灯管点亮。

三、实验器材1. 日光灯管:1根2. 镇流器:1个3. 起辉器:1个4. 电源:220V5. 导线:若干6. 交流电压表:1个7. 交流电流表:1个8. 电容:1个(用于提高功率因数)四、实验步骤1. 将镇流器、起辉器和灯管按照电路图连接,确保连接正确无误。

2. 将电路连接到220V电源上,打开电源开关。

3. 观察起辉器中的动触片与静触片接触,电路形成通路。

4. 观察灯管内的气体电离,产生辉光放电。

5. 观察起辉器中的动触片因温度降低而断开,镇流器产生自感电动势。

6. 观察灯管两端电压升高,达到起辉电压,使灯管点亮。

7. 测量灯管两端电压和电流,记录数据。

8. 在电路中并联电容,提高功率因数。

9. 再次测量灯管两端电压和电流,记录数据。

五、实验结果与分析1. 在无电容的情况下,日光灯电路的功率因数较低,约为0.5左右。

2. 在并联电容后,日光灯电路的功率因数提高,约为0.8左右。

3. 实验过程中,灯管点亮时,电流和电压呈正弦波形,符合正弦交流电路的特性。

4. 在并联电容后,电路的电流减小,功率因数提高,说明电容在电路中起到了补偿无功功率的作用。

六、实验结论1. 日光灯电路的组成、工作原理和线路连接正确。

2. 日光灯电路在并联电容后,功率因数得到提高,电路能量利用效率提高。

3. 通过本次实验,掌握了日光灯电路的启动过程和正常工作状态,了解了功率因数的概念和应用方法。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.4 单相电路参数测量及功率因数的提高
1.4.1 实验目的
1.掌握单相功率表的使用。

2.了解日光灯电路的组成、工作原理和线路的连接。

3.研究日光灯电路中电压、电流相量之间的关系。

4.理解改善电路功率因数的意义并掌握其应用方法。

1.4.2实验原理
1.日光灯电路的组成
日光灯电路是一个RL串联电路,由灯管、镇流器、起辉器组成,如图1.4.1所示。

由于有感抗元件,功率因数较低,提高电路功率因数实验可以用日光灯电路来验证。

I
L
图1.4.1日光灯的组成电路
灯管:内壁涂上一层荧光粉,灯管两端各有一个灯丝(由钨丝组成),用以发射电子,管内抽真空后充有一定的氩气与少量水银,当管内产生辉光放电时,发出可见光。

镇流器:是绕在硅钢片铁心上的电感线圈。

它有两个作用,一是在起动过程中,起辉器突然断开时,其两端感应出一个足以击穿管中气体的高电压,使灯管中气体电离而放电。

二是正常工作时,它相当于电感器,与日光灯管相串联产生一定的电压降,用以限制、稳定灯管的电流,故称为镇流器。

实验时,可以认为镇流器是由一个等效电阻R L和一个电感L串联组成。

起辉器:是一个充有氖气的玻璃泡,内有一对触片,一个是固定的静触片,一个是用双金属片制成的U形动触片。

动触片由两种热膨胀系数不同的金属制成,受热后,双金属片伸张与静触片接触,冷却时又分开。

所以起辉器的作用是使电路接通和自动断开,起一个自动开关作用。

2.日光灯点亮过程
电源刚接通时,灯管内尚未产生辉光放电,起辉器的触片处在断开位置,此
时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个触片上,起辉器的两触片之间的气隙被击穿,发生辉光放电,使动触片受热伸张而与静触片构成通路,于是电流流过镇流器和灯管两端的灯丝,使灯丝通电预热而发射热电子。

与此同时,由于起辉器中动、静触片接触后放电熄灭,双金属片因冷却复原而与静触片分离。

在断开瞬间镇流器感应出很高的自感电动势,它和电源电压串联加到灯管的两端,使灯管内水银蒸气电离产生弧光放电,并发射紫外线到灯管内壁,激发荧光粉发光,日光灯就点亮了。

灯管点亮后,电路中的电流在镇流器上产生较大的电压降(有一半以上电压),灯管两端(也就是起辉器两端)的电压锐减,这个电压不足以引起起辉器氖管的辉光放电,因此它的两个触片保持断开状态。

即日光灯点亮正常工作后,起辉器不起作用。

3.日光灯的功率因数
日光灯点亮后的等效电路如图1.4.2 所示。

灯管相当于电阻负载R A ,镇流器用内阻R L 和电感L 等效代之。

由于镇流器本身电感较大,故整个电路功率因数很低,整个电路所消耗的功率P 包括日光灯管消耗功率P A 和镇流器消耗的功率P L 。

只要测出电路的功率P 、电流I 、总电压U 以及灯管电压U R ,就能算出灯管消耗的功率P A =I ×U R ,
镇流器消耗的功率P L =P −P A ,UI
P
=ϕcos
R A
图1.4.2日光灯工作时的等效电路
2.功率因数的提高
日光灯电路的功率因数较低,一般在0.5 以下,为了提高电路的功率因数,可以采用与电感性负载并联电容器的方法。

此时总电流I 是日光灯电流 I L 和电容器电流 I C 的相量和:•


+=C L I I I ,日光灯电路并联电容器后的相量图如图1.4.3 所示。

由于电容支路的电流I C 超前于电压U 90°角。

抵消了一部分日光灯支路电流中的无功分量,使电路的总电流I 减小,从而提高了电路的功率因数。

电压与电流的相位差角由原来的 1ϕ减小为ϕ,故cos ϕ>cos 1ϕ。

当电容量增加到一定值时,电容电流C I 等于日光灯电流中的无功分量,ϕ= 0。

cos ϕ=1,此时总电流下降到最小值,整个电路呈电阻性。

若继续增加电容量,
总电流I 反而增大,整个电路变为容性负载,功率因数反而下降。

L
I 1I 2
I 3
I 1
C I 2C I 3C I U
图1.4.3 日光灯并联电容器后的相量图
5.单相功率表及其用法 具体内容见1.3.2节中的(3)。

1.4.3实验预习要求
1. 预习日光灯工作原理,并联电容器对提高感性负载功率因数的原理、意
义及其计算公式。

2. 如图1.4.1所示电路中,日光灯管(R A )与镇流器(R L 、L )串联后,接
于220V 、50Hz 的交流电源上,点亮后,测得其电流I =0.35A ,功率P =40W ,灯管两端电压U A =100V 。

要求写出下列各待求量的计算式。

①求cos φ1=?、φ1=?、R A =?、R L =?、L =?、灯管消耗的功率A P 和镇流器消耗的功率L P 。

②并联C =3μF 后,求I C =?、I =?、cos φ=?。

③按比例画出并联电容器后的相量图。

(如图1.4.3,计算出电压与总电流的相位差角φ)
3.熟悉交流电压表、电流表和单相自耦调压器的主要技术特性,并掌握其正确的使用方法。

1.4.4 实验设备与器件
1. 交流电压表 2. 交流电流表 3. 功率表 4. 自耦调压器
5. 镇流器 6. 电容器 7. 起辉器 8. 日光灯管 9. 电流表插座
1.4.5 实验内容与步骤
日光灯实验线路如图1.4.4所示。

图1.4.4日光灯交流电路
1.提高感性负载功率因数实验
如图1.4.4所示的实验线路中,按2.2μF 、4.7μF 、6.9μF 、依次并上电容器C 1、C 2、C 3。

当电容变化时,分别记录功率表及电压表读数,测得三条支路电流I 、I L 、I C 的值。

测量数据记入表1.4.2。

表1.4.2日光灯功率因数提高实验参数测量
注:表中'
I 为I 的计算值,•


+=C L I I I ,其中I L 和I C 为上表中测量值。

1.4.6 实验思考题
1.给出实验内容(1)中计算R A、R L、L的计算过程及公式,将结果填入表1.4.1中。

2.计算出本实验中灯管消耗的功率P A和镇流器消耗的功率P L。

3.画出实验内容(2)当电容为0、2.2μF、4.7μF、6.9μF时类似图1.4.3
的电压电流相量图,要求计算出各总电流•
I与总电压

U的相位差角,给出公式及
计算过程。

4.若要使本实验中日光灯电路完全补偿(也就是功率因数提高到1),需要并联多大容值的电容?请给出计算式并计算出最后结果。

5.是否并联电容越大,功率因数越高?为什么?
6.当电容量改变时,功率表有功功率的读数、日光灯的电流、功率因数是否改变?为什么?
1.4.7 实验注意事项
1.本实验用交流市电220V,用单相自耦调压器来实现电压调节,当供电电源电压为220V时,调压器的输出可在0~250V之间连续调节,务必注意人身和设备的安全。

注意电源的火线和地线,在实际安装日光灯时,开关应接在火线上。

2.在使用自耦调压器过程中,接通电源前,都必须将电压调至零电压处(即逆时针旋转到头,然后再合上电源,逐渐增大电压至需要值。

3.不能将220 V 的交流电源不经过镇流器而直接接在灯管两端,否则将损坏灯管。

4.功率表、电压表、电流表要正确接入电路,电流表应串入电路中测量电流。

5.电路接线正确,日光灯不能起辉时,应检查起辉器及其接触是否良好。

6.每次改接线路,一定要在断开电源的情况下进行,以免发生意外。

1.4.8 实验报告要求
1.结合实验思考题,完成表1.4.1和表1.4.2的数据计算。

2.根据实验数据说明日光灯电路并联电容器后总电流变化与电容量的关系,电容量过大对电路性质有什么影响。

3.以电容C的值为自变量绘制ϕ
cos曲线。

4.小结本实验得到的结论和心得体会。

*5. 根据实验数据,分别绘出电压、电流相量图,验证相量形式的基尔霍夫定律。
