路内:10米,路外:杆塔高加3米,且不小于10米 30 30
最高杆(塔)高加3米
30 30 30 杆塔高加3.1米
注解:1、送电线路的跨越档距超过200米时,最大弧垂应按导线温度+70℃计算; 2、邻档断线计算条件:+15℃,无风,跨越档导线距27.5kV带电体最小垂直距离>2.0米,当杆塔为固定 横担,且为分裂导线时,可不校验;
3、以上交叉跨越高度,均未考虑架桥机连续作业,在架桥机作业地段需要考虑架桥机作业安全距离, 如能采取安全防护措施保证施工安全,则可按一般地段导线至轨顶的最小垂直距离迁改; 4、架空线路不宜在进、出站信号机内跨越; 5、在大型枢纽及车站,电力线路改移还须考虑房屋、灯塔等因素影响; 6、路内最小水平距离除满足≥10米的要求外,还应对电气化接触网的相关结构进行校验,迁改后的 线路必须满足≥5米的净空距离
源自文库

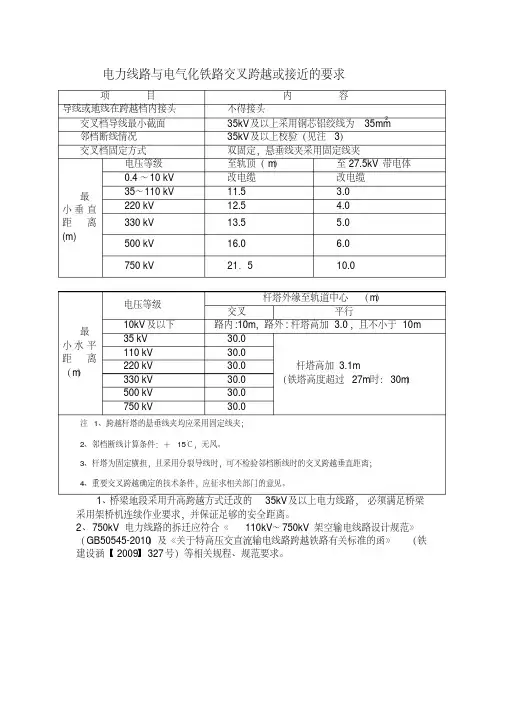

电力线路与电气化铁路交叉或平行接近的要求
项 目 内 不允许 35kV及以上采用钢芯铝绞线35mm⒉ 双固定,悬垂线夹采用固定线夹 至轨顶(米) 改电缆 11.5 12.5 13.5 16 21.5 至接触网最上部导体 改电缆 3 4 5 6 7 杆塔外缘至轨道中心(米) 交 叉 平 行 容 导线在跨越档内接头 交叉档导线最小截面 交叉档固定方式 电压等级 最 小 垂 直 距 离 (米) 0.4~10kV 35~110kV 220kV 330kV 500kV 750kV 电压等级 最 小 水 平 距 离 (米) 35kV及以下 110kV 220kV 330kV 500kV 750kV
