avr EEPROM 数据丢失问题 原因与解决方案

合集下载

AVR单片机EEPROM和FLASH区别

AVR单片机EEPROM和FLASH区别

AVR单片机EEPROM和FLASH区别为什么A VR单片机既有FLASH又有EEPROM?我如果要烧写程序只用HEX文件行么?那个EEP文件有什么作用?你的程序代码是保存在FLASH里的,只烧写HEX文件就可以。

EEP文件是EEPROM的初始化数据文件,如果不烧写,EEPROM会保持FF,如果烧写了这个文件,就会按照你的初始化要求初始化EEPROM。

在实际中有时往往不仅仅需要程序代码,还需要用到一些数据,而这些数据又会根据情况的不同而变化。

举个例子,比如我要测量一个电机的转数,而每天电机最多测量12个小时,要求记录这12个小时的转数,然后第二天从这个数值继续测量,当然第二天单片机也会重新上电。

遇到这个情况你如何去保存你的记录数值呢?当然这就需要用到EEPROM了。

EEPROM存取数据方便,掉电不丢失,适合记录这种要求有变化又要求掉电不丢失的数据。

当然EEPROM也可以作为程序存储器来存放程序。

但是A VR单片机的BOOTLOADER是ATMEL提供的,只能够从FLASH开始。

其次,即使能够使用EEPROM做程序存储器,如今也不会采用这样的方式,因为EEPROM造价比FLASH要高很多,同时存取速度比FLASH要慢得多,因此如今的程序基本都是被放入FLASH中,而EEPROM只用来存放那些不希望丢失的数据而用了FLASH 一个静态的只读存储器,单片机本身无法修改自己EEPROM 是指5V或3.3V可擦写存储器,可以由单片机本身编程写入一般用来做掉电保护,也可以由烧程器写入。

烧程时当然只用HEX文件AVR编程的时候,可以对EEPROM编程 设置你想要的初始化量简单的说,flash是保存程序的,eeprom是保存程序需要用到的,掉电不会丢失的变量,通常是初始值之类的。

通常flash不会被程序改写(avr有bootloader 功能,可以修改flash甚至bootloader自身),而eeprom则很容易被改写。

iccavr编译时出现的错误解决办法

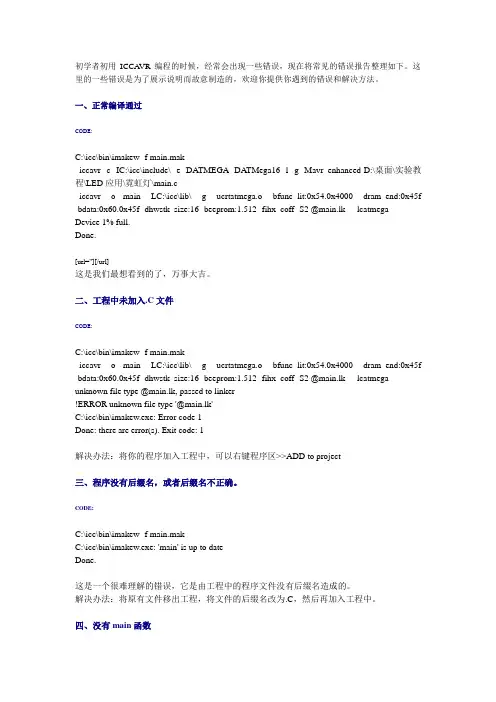

iccavr编译时出现的错误解决办法

初学者初用ICCAVR编程的时候,经常会出现一些错误,现在将常见的错误报告整理如下。

这里的一些错误是为了展示说明而故意制造的,欢迎你提供你遇到的错误和解决方法。

一、正常编译通过CODE:C:\icc\bin\imakew -f main.makiccavr -c -IC:\icc\include\ -e -DA TMEGA -DA TMega16 -l -g -Mavr_enhanced D:\桌面\实验教程\LED应用\霓虹灯\main.ciccavr -o main -LC:\icc\lib\ -g -ucrtatmega.o -bfunc_lit:0x54.0x4000 -dram_end:0x45f -bdata:0x60.0x45f -dhwstk_size:16 -beeprom:1.512 -fihx_coff -S2 @main.lk -lcatmega Device 1% full.Done.[url="][/url]这是我们最想看到的了,万事大吉。

二、工程中未加入.C文件CODE:C:\icc\bin\imakew -f main.makiccavr -o main -LC:\icc\lib\ -g -ucrtatmega.o -bfunc_lit:0x54.0x4000 -dram_end:0x45f -bdata:0x60.0x45f -dhwstk_size:16 -beeprom:1.512 -fihx_coff -S2 @main.lk -lcatmega unknown file type @main.lk, passed to linker!ERROR unknown file type '@main.lk'C:\icc\bin\imakew.exe: Error code 1Done: there are error(s). Exit code: 1解决办法:将你的程序加入工程中,可以右键程序区>>ADD to project三、程序没有后缀名,或者后缀名不正确。

开机后EEPROM数据乱怎么办

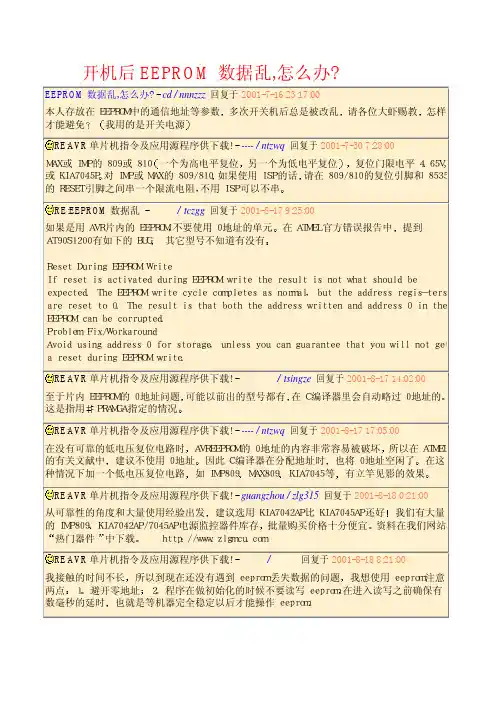

开机后EEPROM数据乱怎么办

答: 如果是用 AVR 单片机的 EEPROM 一定要加低电压复位检测电路
EEPROM 数据被破坏的主要原因有 1 电源异常使 EEPROM 的数据彻底丢失 2 复位不好和软件跑飞可能会使 EEPROM 的数据被改写 要防止 EEPROM 数据被破坏,主要在以下几方面做工作 1 选用比 MCU 的电源范围宽并有 WP 引脚的 EEPROM 芯片 2 做好电源滤波,而且要等电源开机稳定后才去读写 EEPROM 3 做好复位电路 4 做好软件跑飞的处理 5 SDA 和 SCK 的上拉最好用 I/O 口控制,既可省电,也可在一定情况下保护 EEPROM 6 WP 接 MCU 的 RESET 如 WP 做软件保护,将写不进数据 接 I/O,上电时 WP 的状态可能不稳定 7 EEPROM 空间富余时考虑双备份或多备份数据,每份数据都有校验和 选用比 MCU 的电源范围宽并有 WP 引脚的 EEPROM 芯片的原因 1 EEPROM 的芯片本身有一定的保护时序 2 电源低于 MCU 工作电源高于 EEPROM 芯片的最低工作电源时 EEPROM 芯片 会处于稳定状态 不会丢失数据 3 当电源较长时间低于 EEPROM 芯片的最低工作电压时非常容易丢失全部数 据 否则 MCU 还能工作 但 EEPROM 芯片已不能工作时 EEPROM 中的数据会全 部丢失 4 用 I/O 口线给 EEPROM 供电 只在读写 EEPROM 时才给器件供电 不仅能提 高可靠性 而且能省电
MILLIMETERS 4.70 MAX 4.80 MAX 3.70 MAX 0.45 1.00 1.27 0.55 0.45 14.00+0.50 0.55 MAX 2.30 0.45 MAX 1.00
K FF
123
DIM MILLIMETERS

治标治本,彻底解决AVR单片机EEPROM数据丢失问题

治标治本,彻底解决AVR单片机EEPROM数据丢失问题

治标治本,彻底解决AVR单片机EEPROM数据丢失问题治标治本,彻底解决AVR单片机EEPROM数据丢失问题在项目中复制出来的程序,使用时可能有些地方需要修改。

编译环境:WinAVR-20060421 + AVR Studio 4.12.498 Service Pack 4基本思路:每份写到EEPRM的数据,都做三个备份,每个备份的数据都做CRC16校验,只要系统运行中出错,错误地修改了EEPROM 数据,那么根据校验字节就知道哪个备份的数据被修改了,然后用正确的备份覆盖出错的备份,达到数据恢复的目的。

EEPROMSave.h 文件:/* EEPROM管理定义 */#define EepromPageSize 64 //页容量定义#define EepromPage0Addr 0x0000 //各个页的其始地址定义#define EepromPage1Addr (EepromPage0Addr + EepromPageSize)#define EepromPage2Addr (EepromPage1Addr + EepromPageSize)#define EepromPage3Addr (EepromPage2Addr + EepromPageSize)#define EepromPage4Addr (EepromPage3Addr + EepromPageSize)#define EepromPage5Addr (EepromPage4Addr + EepromPageSize)#define EepromPage6Addr (EepromPage5Addr + EepromPageSize)#define EepromPage7Addr (EepromPage6Addr + EepromPageSize)/*最后两个字节为CRC16校验码,其余为数据| 0 | 1 | 2 | |.......................| 61 | 62 | 63 |Data Data...................Data.....CRCH CRCL*/#define VALID 0x01#define INVALID 0x00/*-----------------------------------------------------------------------------------------*/EEPROMSave.c 文件:/************************************************************** ******函数名称:EepromReadByte()*函数功能:写一个Byte的数据进EEPROM*输入参数:address:地址*返回参数:从指定地址读出来的数据*编写作者:my_avr*编写时间:2007年8月13日*相关说明:*************************************************************** *****/unsigned char EepromReadByte(unsigned char *address){unsigned char data;data = 0;eeprom_busy_wait();data = eeprom_read_byte(address);return data;}/************************************************************** ******函数名称:EepromReadWord();*函数功能:写一个Word的数据进EEPROM*输入参数:address:地址*返回参数:从指定地址读出来的数据*编写作者:my_avr*编写时间:2007年8月13日*相关说明:*************************************************************** *****/uint16_t EepromReadWord(uint16_t *address){uint16_t data;data = 0;eeprom_busy_wait();data = eeprom_read_word(address);return data;}/************************************************************** ******函数名称:EepromWriteByte()*函数功能:写一个Byte的数据进EEPROM*输入参数:address:地址;data:数据*返回参数:无*编写作者:my_avr*编写时间:2007年8月13日*相关说明:*************************************************************** *****/void EepromWriteByte(unsigned char *address,unsigned char data){eeprom_busy_wait();eeprom_write_byte(address,data);}/************************************************************** ******函数名称:EepromWriteWord()*函数功能:写一个Word的数据进EEPROM*输入参数:address:地址;data:数据*返回参数:*编写作者:my_avr*编写时间:2007年8月13日*相关说明:*************************************************************** *****/void EepromWriteWord(unsigned int *address,unsigned intdata){eeprom_busy_wait();eeprom_write_word(address,data);}/************************************************************** ******函数名称:EepromWriteBlock()*函数功能:将缓冲区中的n个数据写进EEPROM*输入参数:address:地址;data:数据*返回参数:*编写作者:my_avr*编写时间:2007年8月13日*相关说明:*************************************************************** *****/void EepromWriteBlock(unsigned char *buff,unsigned char *address,unsigned char n){unsigned char i;for (i = 0; i < n; i++){EepromWriteByte((unsigned char *)(address + i),*buff);buff++;}}/************************************************************** *****函数名称:unsigned char EepromCheck(unsigned char *pdata,unsigned char packsize)*函数功能:检查EEPROM的数据是否有效,采用CRC16校验技术。

ATmega16中文数据手册

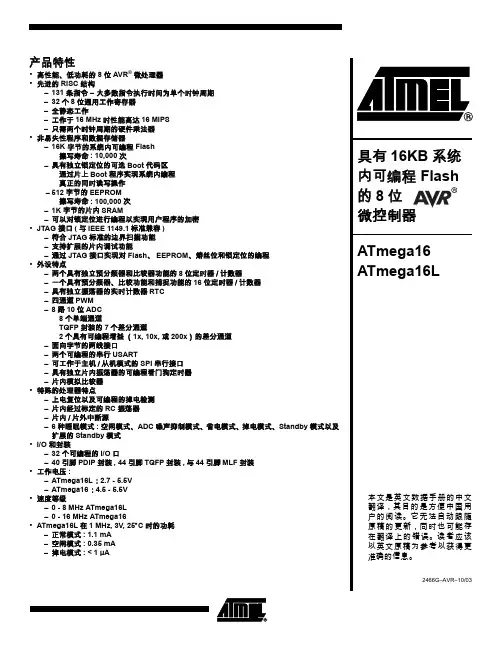

ATmega16中文数据手册

4
ATmega16(L)
2466G–AVR–10/03
Hale Waihona Puke ATmega16(L)端口 D(PD7..PD0) 端口 D 为 8 位双向 I/O 口, 具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特 性,可以输出和吸收大电流。作为输入使用时,若内部上拉电阻使能,则端口被外部电路 拉低时将输出电流。在复位过程中,即使系统时钟还未起振,端口 D 处于高阻状态。 端口 D 也可以用做其他不同的特殊功能,请参见 P61。 RESET XTAL1 XTAL2 AVCC AREF 复位输入引脚。持续时间超过最小门限时间的低电平将引起系统复位。门限时间见 P36Table 15。持续时间小于门限间的脉冲不能保证可靠复位。 反向振荡放大器与片内时钟操作电路的输入端。 反向振荡放大器的输出端。 AVCC 是端口 A 与 A/D 转换器的电源。 不使用 ADC 时, 该引脚应直接与 VCC 连接。 使用 ADC 时应通过一个低通滤波器与 VCC 连接。 A/D 的模拟基准输入引脚。 本数据手册包含了一些简单的代码例子以说明如何使用芯片各个不同的功能模块。这些 例子都假定在编译之前已经包含了正确的头文件。有些 C 编译器在头文件里并没有包含 位定义,而且各个 C 编译器对中断处理有自己不同的处理方式。请注意查阅相关文档以 获取具体的信息。
SPI
USART
+ -
COMP. INTERFACE
PORTB DIGITAL INTERFACE
PORTD DIGITAL INTERFACE
PORTB DRIVERS/BUFFERS
PORTD DRIVERS/BUFFERS
PB0 - PB7
PD0 - PD7
3

彩电的E2PROM存储器数据丢失维修方法

彩电的E2PROM存储器数据丢失维修方法

(一)彩电的E2PROM存储器数据丢失维修方法数码家电的普及,家电维修人员又面临“软件”故障的维修问题。

在家电中,“软件”故障以存储着整机重要信息的E2PROM、EPROM损坏或数据丢失为甚,如I2C总线彩电的E2PROM存储器数据丢失,VCD、DVD机的EPROM块损坏,等等。

解决这些问题的方法主要有以下几种:(1)更换空白芯片,然后进行初始化操作;(2)进入“维修状态”,调整恢复数据;(3)向厂家购买烧录好的芯片;(4)自己烧录、复制芯片。

现总结这些方法并分析它们的优缺点,不妥之处望同行指正。

一、更换空白芯片,然后进行初始化操作:所谓对存储器的初始化操作,就是将CPU的ROM中存储的数据重新写如新存储器中。

I2C总线彩电中CPU型号众多,性能各异,有的ROM中存储着完整的控制数据,有的ROM中存储的控制数据不全,所以进行数据的初始化后,对于有些彩电非常有效,但对于很多彩电会出现光栅畸变、彩色失真、不能存台、功能丢失等现象,有的机型甚至不能开机,建议大家在对所修机器的CPU功能不清楚之前,谨慎执行数据的初始化操作。

优点:不需要数据清单,操作简便;缺点:运气不好,可能造成更大的麻烦。

二、进入“维修状态”,调整恢复数据:进入“维修状态”调整恢复数据是一种比较经典的维修方法,要求维修人员掌握各种彩电进入“维修状态”的正确“密码”和数据清单,并且领会各个调整项的含义。

《家电维修》等报刊杂志公布很多这方面宝贵的资料,维修人员应积极收集整理。

另外,向厂家的技术部门咨询和通过国际互联网登陆厂家网站查询也是当今获得维修资料的有效途径。

在维修中,只要掌握了所修机型的进入“密码”和数据清单,进行数据调整将非常容易,但调整时还需注意:(1)调整前记录所要调整的项目名称和原始数据,以便调整失败后复原;(2)调整时要做到目的明确,有的放矢,不要进入维修状态后,不分项目,盲目调整;(3)在没有完全资料和必须改变彩电功能时,慎对模式或选项数据进行调整。

数据存储技术中的故障排查与处理方法(Ⅱ)

数据存储技术中的故障排查与处理方法(Ⅱ)

在当今信息化社会中,数据存储技术扮演着至关重要的角色。

无论是企业的大型数据中心,还是个人的电脑硬盘,都需要有效的数据存储技术来保证数据的安全和可靠性。

然而,在数据存储过程中,故障难免会发生。

本文将探讨数据存储技术中常见的故障排查与处理方法。

一、硬件故障在数据存储中,硬件故障是最为常见的问题之一。

硬盘损坏、内存故障、主板问题等都可能导致数据存储设备无法正常工作。

当出现硬件故障时,首先需要进行简单的排查。

检查设备是否接触良好,是否有明显的物理损坏等。

如果无法通过简单排查找到问题,可以借助专业的硬件检测工具进行诊断。

同时,及时备份数据也是非常重要的,以防止数据丢失。

二、软件故障除了硬件故障外,软件故障也是数据存储技术中常见的问题。

操作系统崩溃、文件系统损坏、病毒感染等都可能导致数据存储设备无法正常使用。

对于软件故障,一般可以尝试重启设备、更新驱动程序、检查磁盘错误等简单的方法来解决。

如果问题依然存在,可能需要进行系统恢复或重新安装操作系统。

此外,定期对设备进行安全检测和杀毒也是非常重要的。

三、网络故障在企业级数据存储中,网络故障也是一个常见问题。

网络中断、路由器故障、网络拥堵等都可能导致数据无法正常传输和存储。

对于网络故障,需要先检查网络设备是否正常工作,然后排查网络连接是否畅通。

在排查网络故障时,可以借助网络监控工具和网络分析工具来定位问题所在。

另外,对网络设备进行定期维护和升级也是非常重要的,以确保网络的稳定性和安全性。

四、数据备份与恢复无论是硬件故障、软件故障还是网络故障,及时的数据备份和恢复都是非常重要的。

在数据存储中,定期备份数据是保证数据安全的关键。

一旦发生故障,可以快速恢复数据,减少损失。

同时,备份数据的存储设备也需要定期检查和更新,以确保备份数据的可靠性。

五、故障预防与维护除了故障排查与处理,故障预防和设备维护也是非常重要的。

定期对硬件设备进行维护,更新驱动程序、固件等,可以减少硬件故障的发生。

防止eeprom数据丢失的措施

防止eeprom数据丢失的措施

防止eeprom数据丢失的措施2007-09-25 13:32摘要:并行EEPROM存贮器在工业现场使用时,有时由于会受到较大干扰则可能导致其存贮在EEPROM中的数据内容发生改变或丢失。

文中介绍了并行EEPROM受干扰而丢失数据的原因,介绍了ATMEL公司AT28C系列EEPROM的结构、特点和性能,详细阐述了该EEPROM卓越的硬件和软件数据保护(SDP)功能,最后给出了SDP 算法和部分C51程序。

关键词:AT28C系列抗干扰数据保护 SDP1 前言EEPROM是一种具有掉电记忆功能的存贮器,其内容可以象普通RAM一样进行改写,而且改写时能够自动擦除并换成新内容。

它不象EPROM那样需要紫外线擦除;而只需用电即可擦除并改写存贮在其内部的内容。

EEPROM通常在内部带有编程电源。

由于它只需外接单一+5V电源,因此使用起来十分方便。

和串行芯片相比,并行EEPROM的电路接口和编程设计均简单得多,所以在对电路板面积要求不很苛刻的情况下,使用EEPROM存贮器还是十分的方便。

2 并行EEPROM中数据丢失的原因并行EEPROM通常采用总线扩展接口方法,图1所示是基于AT28C256的接口电路,其中CS为地址译码产生的片选信号,RD和WR为单片机的读、写信号。

编程时,只需一句MOVX指令即可完成EEPROM存贮器的读、写操作,使用十分方便,但并行EEPROM在工业现场往往会受到干扰而导致其存贮在内部的数据内容发生改变,从而造成数据的损坏或丢失。

经分析,EEPROM存贮器的数据丢失主要发生在系统上电、掉电或复位等情况下。

主要表现在以下两种情况。

(1)当整个数据存贮系统中的CPU在复位信号解除后,一般都将会延时数百μs 时间,因此,在这段时间内,读信号、写信号、地址信号和数据信号都可能随机变化,从面造成对存贮器的误写操作而使其中的数据改变。

(2)在电源缓慢升降过程中,当CPU处于临界工作状态时,其读写时序可能会出现混乱,从而使存贮器中的数据发生改变。

IAR编译器配置(AVR)

IAR编译器配置(AVR)

IAR编译器配置(AVR)IAR编译器配置(AVR)⼀、EEPROM 区域数据存储:__eeprom unsigned char a;//定义⼀个变量存放在EEPROM空间__eeprom unsigned char a @ 0x8;//定义⼀个变量存放在EEPROM空间0X08单元__eeprom unsigned char p[] @ 0x22//定义⼀个数组存放在EEPROM空间,开始地址为0X22单元__eeprom unsigned char a @ 0x08=9;//定义⼀个常数存放在EEPROM空间0X08单元__eeprom unsigned char p[] @0x22={1,2,3,4,5,6,7,8};EEPROM操作宏取函数:在comp_a90.h intrinsics.h头⽂件⾥有详细说明。

⾃动⽣成.eep⽂件置:在Project->Options->linker->config>的linker command line中观察该Project使⽤了哪个XCL⽂件。

本⽂使⽤M8编译,使⽤⽂件是”TOOLKIT_DIR$\src\template\cfgm8.xcl”-Ointel-extended,(CODE)=.hex-Ointel-extended,(XDATA)=.eep⼆、FLASH 区域数据存储:⽤关键字 __flash 控制来存放, __ flash 关键字写在数据类型前后效果⼀样__flash unsigned char a @ 0x8;//定义变量存放在flash 空间0X08单元__flashunsigned char p[] @ 0x22//定义数组存放在flash 空间,开始地址为0X22单元__flash unsigned char a @ 0x08=9;//定义常数存放在flash 空间0X08单元__flash unsigned char p[] @ 0x22={1,2,3,4,5,6,7,8};unsigned int __flash * p;//定义个指向flash 空间地址的指针,16位。

avrEEPROM数据丢失问题原因与解决方案

avrEEPROM数据丢失问题原因与解决方案

avrEEPROM数据丢失问题原因与解决方案avr EEPROM 数据丢失问题原因与解决方案总结一下引起AVR内部EEPROM数据丢失的原因:1.程序问题;2.程序跑飞;3.EEPROM相关寄存器因强磁场、高压静电等外部干扰出错所产生的写入动作;4.系统有很大的感性负载,在断电的时候会产生一个反向高压,EEPROM有可能会自擦除。

(还有什么原因,欢迎大家继续列举,以便完善及想办法解决)针对问题1,程序问题不再该文讨论范围内。

针对问题2,程序跑飞,这个因该是引起EEPROM数据丢失的主要原因。

但是引起程序跑飞的原因却是多方面的。

第一.电压不正常,工作不稳定,程序跑飞。

针对这个问题,可以开启内部BOD、或者外加复位芯片解决,在低功耗场合,外部复位是有必要的,毕竟BOD功耗太高。

第二,晶体振荡受干扰,频率不稳定,程序跑飞。

针对这个问题,建议晶体使用全幅振荡,并且走线的时候尽量短,并且使用地线隔离。

第三系统受外界环境干扰,修改了PC等寄存器,程序跑飞。

针对这个干扰问题,这个引起程序跑飞的可能性应该不大,如果环境实在恶劣,那么就应该想到做电磁屏蔽,ESD保护等,如果还不行,那么只能建议换换别的单片机试试看了。

针对问题3,我们只能优化电路设置,尽量避免,比如加屏蔽罩,加ESD保护,加TVS保护,电源加电容退耦等等。

针对问题4,如果系统真的具有很大的感性负载,那么请注意加续流二极管、滤波电容等做保护,不要让这种反向高压产生,无论如何,这种因为感性负载突然断电自激产生的高压,不仅仅会对EEPROM有影响,而是对整个系统都存在威胁。

====================================== ================================================================ ========经过上面硬件上的一些处理,虽然EEPROM数据丢失的可能已经很小了,。

EEPROM数据出错分析

EEPROM数据出错分析

EEPROM数据被破坏的主要原因有:1、电源异常使EEPROM的数据彻底丢失;2、复位不好和软件跑飞可能会使EEPROM的数据被改写要防止EEPROM数据被破坏,主要在以下几方面做工作:1、选用比MCU的电源范围宽并有WP引脚的EEPROM芯片;2、做好电源滤波,而且要等电源开机稳定后才去读写EEPROM;3、做好复位电路;4、做好软件跑飞的处理;5、SDA和SCK的上拉最好用I/O口控制,既可省电,也可在一定情况下保护EEPROM;6、WP接MCU的RESET;如WP做软件保护,将写不进数据;接I/O,上电时WP的状态可能不稳定。

7、EEPROM空间富余时考虑双备份或多备份数据,每份数据都有校验和。

但有两点要注意:一是一些单片机复位时所有I/O都是高电平,会使EEPROM芯片进入工作;二是EEPROM芯片给电后需要有大于写周期的延时才能读写一般上电可以延时一定时间,保证外设准备好,再执行程序。

EEPROM操作时候最好暂停中断。

通常需要关断中断这样才能进行flash的擦写个人总结,在实际应用过程中有以下问题造成数据读写错误:1.程序受到干扰(或程序存在BUG)造成写入EEPROM的数据本身就是错误的;2.EEPROM写入次数过多(这个问题在频繁写入时会遇到),造成无法写入的;3.再提电压问题:由于电压过低,造成写入的数据实际未写入或写入错误;EEPROM写入错误问题是不可避免的,因此就应有相关的归避措施和恢复措施:从硬件方面来说:加入BOD措施是必要的,同时芯片的电源滤波也有较高要求,芯片的复位电路、晶振(及芯片晶振设置位,指单片机的工作频率,这对EEPROM读写有影响)也应仔细处理,以提高抗干扰;当然,一个设计优良的线路板对抗干扰有很大帮助;从软件方面来说:可以有以下方式进行控制:1.在写入EEPROM前,需对写入的EEPROM数据进行验证措施,若不正常则不写入;2.EEPROM写入后再读出(即较验),写前数据比较,应一致,否则可能为EEPROM无法再写入,这时可能要更换存储区地址;3.数据读出时有验证,并存在恢复措施,以使数据错误降到最低。

fpga串口传输数据到ram写数据正常,读数据缺失原因

fpga串口传输数据到ram写数据正常,读数据缺失原因

fpga串口传输数据到ram写数据正常,读数据缺失原因
FPGA串口传输数据到RAM写数据正常但读数据缺失的原因可能有以下几个方面:
1. 时序问题:读数据操作的时序可能与写数据操作的时序不匹配,导致读操作在数据还未完全写入RAM之前就开始了。

这可能是因为读操作的时钟频率过快,或者写操作的持续时间过长,导致传输的数据没有完全写入RAM。

2. 读写地址冲突:可能存在读写地址冲突的情况,即读操作和写操作在同一个地址上进行,导致读操作读到了写操作还未完成的数据。

3. 数据传输错误:在数据传输过程中可能出现了错误,例如位宽不匹配、数据丢失等问题。

可能会导致读取的数据与写入的数据不一致。

4. 内存溢出:如果RAM的容量有限,如果写入的数据超过了RAM的容量,就会导致读操作缺失部分数据。

5. 时钟同步问题:如果读数据和写数据的时钟不同步,也可能导致读数据缺失。

读数据的时钟频率应与写数据的时钟频率相匹配。

要解决这些问题,可以考虑适当调整时序,确保读操作发生在数据完全写入RAM之后;检查读写地址是否有冲突;检查数
据传输过程中是否有错误;确保RAM的容量能够满足写入数据的需求;以及确保读写数据的时钟同步。

AVR_JTAGICE使用说明书

AVR_JTAGICE使用说明书

本仿真器的特点:
1、 同时完全支持AVR Studio 4.XX 和 IAR System。
2、 支持所有具有JTAG接口的AVR系列单片机。 3、 完全真实的实现AVR单片机的所有的电性能。 4、 可以完全实现片内的数字或模拟功能。 5、 可以在程序执行过程中实现单步(step)、连续、断点、变量具有数据或程序空间断点。 6、 支持汇编和高级语言(C,C++)开发。 7、 可以对Flash、EEPROM、熔丝位、加密位进行编程。 8、 支持仿真电压2.3~6V。 9、 USB接口(USB转串实现)。 10、支持芯片列表: AT90CAN128 , ATmega128, ATmega128L, ATmega16, ATmega162, ATmega162V, ATmega165, ATmega165V, ATmega169, ATmega169V, ATmega16L, ATmega32, ATmega323, ATmega323L, ATmega32L, ATmega64, ATmega64L 。 本JTAG仿真器的监控程序使用AVR Studio ,AVR Studio升级版本可以从下载。 产品清单: 1、AVR JTAG仿真器 1台 2、USB 2.0 连结线 1条 3、10PIN 连结线 1条 4、资料光盘 1张 资料光盘包括(AVR Studio 4.1x,IAR for AVR 5.11B(完全版),CVAVR1.26编译器,AVR JTAG 用户手册,AVR系列芯片中文手册) 售后服务及技术支持: AVR JTAG 在保修范围内: 2、一年保修。
假定各器件的指令寄存器位长如下:
#0号器件有一个16位的IR
#1号器件有一个8位的IR
#2
号器件有一个16位的IR再次假定我们要对第#0号器件做JTAG操作,那么应做如下的设置

ATmega328P中文翻译资料详解

ATmega328P中文翻译资料详解
- 256/512/512 /1K字节的EEPROM(ATMEGA48PA/88PA/168PA/328P)
- 512/1K/1K/2K字节的片内SRAM(ATMEGA48PA/88PA/168PA/328P)
-写/擦除周期:10,000闪存/ EEPROM100000
-数据保存:20岁,在85℃/百年,在25℃(1)
(PCINT1/ OC1A)PB1
(PCINT2/不锈钢/ OC1B)PB2
(PCINT3/ OC 2/ MOSI)PB3
(PCINT4/ MISO)PB4
PC2(ADC2/ PCINT10)
PC1(ADC1/ PCINT9)
PC0(ADC0/ PCINT8)
GND
AREF
AVCC
PB5(SCK/ PCINT5)
-六休眠模式:空闲模式,ADC噪声抑制,省电,掉电,待机,
和扩展Standby
•的I / O和封装
- 23可编程I / O线
- 28引脚PDIP,32引脚TQFP封装,28焊盘QFN/ MLF以及32焊盘的QFN/ MLF
•工作电压:
- 1.8 - 5.5V的ATMEGA48PA/88PA/168PA/328P
温度测量
- 6通道10位ADC PDIP封装
温度测量
-可编程的串行USART
-主/从SPI串行接口
-面向字节的两线串行接口(飞利浦I2C兼容)
-可编程看门狗定时器具有独立片内振荡器
-片内模拟比较器
-中断和唤醒引脚电平变化
•单片机的特殊功能
-上电复位和可编程的掉电检测
-内部校准振荡器
-外部和内部中断源
•温度范围:
- -40℃至85℃

如何处理因文件丢失或损坏而引发的问题

如何处理因文件丢失或损坏而引发的问题

如何处理因文件丢失或损坏而引发的问题在现代社会,文件管理是重要的工作之一。

然而,文件丢失或损坏是在工作或学习中经常会遇到的问题。

虽然这些问题可能会给我们带来麻烦和困扰,但我们可以采取一些措施来处理它们。

本文将探讨如何处理因文件丢失或损坏而引发的问题,并提供一些解决方案。

一、分析问题当我们发现文件丢失或损坏时,首先要做的是分析问题的原因。

文件丢失或损坏可能有多种原因,比如系统崩溃、硬件故障、人为删除等。

通过分析问题的原因,我们可以更好地制定解决方案。

二、寻找备份在处理文件丢失或损坏的问题时,寻找备份是最常见的解决方法之一。

备份是指将文件复制到另一个存储介质或位置,以便在文件丢失或损坏时能够恢复。

如果我们定期进行文件备份并养成好的备份习惯,那么在文件问题出现时,我们可以快速找到备份文件并进行恢复。

三、文件恢复软件如果没有备份文件,或者备份文件也被损坏,我们可以尝试使用文件恢复软件来恢复文件。

文件恢复软件是一种能够扫描并检测存储介质上已删除或损坏文件的工具。

通过使用文件恢复软件,我们有机会找回丢失的文件。

然而,需要注意的是,使用文件恢复软件并不保证能够恢复所有文件,并且在使用过程中可能会覆盖一些原始数据,因此需要提前评估是否使用此类工具。

四、专业数据恢复服务如果文件对我们来说非常重要且无法通过备份或文件恢复软件来恢复,那么我们可以寻求专业的数据恢复服务。

数据恢复服务通常由专业的数据恢复公司提供,他们拥有先进的设备和技术,可以从损坏的存储介质中恢复数据。

但需要注意的是,专业数据恢复服务价格较高且并不一定能够100%恢复数据,因此需要评估文件的价值和恢复的成本。

五、预防措施除了处理问题之外,预防是最好的解决方法。

我们可以采取一些预防措施来减少文件丢失或损坏的风险。

首先,定期备份文件并将其存储在安全的位置或存储介质中。

其次,定期检查存储介质的健康状况,并注意硬件故障的迹象。

此外,我们还应该养成良好的文件管理习惯,避免人为删除或损坏文件。

电子档案数据丢失的原因分析及处理

电子档案数据丢失的原因分析及处理

经验交流办公室业务2015年10月份工作指导一、电子档案概述随着科学技术的发展和计算机的普及应用,档案室由过去单一的纸质档案逐渐演变成纸质档案和电子档案并存,由于电子档案对比纸质档案无损耗、检索方便、查阅快捷可靠并能实现资源共享,所以许多企业将档案管理系统纳入办公系统,电子档案数据保存在企业信息中心数据库中。

(一)纸质档案与电子档案。

纸质档案形成后真实可靠,不易造假,稳定性强,只要按照档案存放标准执行不会损坏;但纸质档案查阅时具有局限性:一份纸质档案只能在某时、某地让能够接触到它的一人或几人查阅,经常查阅不可避免造成磨损甚至损坏或丢失。

而电子档案具有检索方便、查阅迅速、复制打印快捷,利用人能多人在不同地点同时、异地查阅,电子档案经多次查阅不会损坏丢失。

但电子档案也有不稳定性,很容易被修改和被破坏;保存电子档案的介质或设备损坏会造成部分甚至整个电子档案系统瘫痪、电子档案数据损坏或丢失;系统损坏、网络故障、停电等因素都将无法使用电子档案。

随着信息社会的到来和电子文件的剧增,传统的档案管理模式发生了很大变化,目前,几乎所有的电力企业均采用增大电子档案存档的比例和普及使用范围。

电力企业的电子档案一般保存在企业信息中心服务器的硬盘上,其安全性、真实性、完整性日益突出。

为确保电子档案安全性、真实性、完整性和有效性,档案备份必不可少。

(二)公司档案系统。

我公司2008年以前,档案管理系统在OA办公系统,文档一体,数据存储在信息中心服务器中。

2008年至今,公司档案管理系统采用的是飞扬公司档案管理软件,公司办公软件采用的是A6协同办公软件,公司所有数据包括档案管理数据均保存在信息中心服务器中,信息中心共有8个服务器(包括备用服务器)。

公文自起草、初审、会签、审核、审批、用印、知会至归档,全部在A6协同办公系统流转;文书档案管理员在A6协同办公系统将收、发文件按年度、类别归档在指定文件夹后,将数据通过OA接口导入飞扬档案管理系统,然后,在飞扬档案管理系统里的文件登记里进行分类整理,按年度、问题、保管期限录入文件分类号、盒号、保管期限、责任者、成文日期、页数等,再提交归档,整个电子档案保存在飞扬数据库中,部分没有电子档案的文件,通过扫描上传或挂接在飞扬系统中。

路由器报文丢失原因与解决措施-电脑资料

路由器报文丢失原因与解决措施-电脑资料

路由器报文丢失原因与解决措施-电脑资料本文主要给大家介绍了路由器报文丢失的原因和解决措施,那么我们遇到此类问题该如何解决呢?相信看过此文会对你有所帮助,。

如路由器在以太网接口接收到报文后,首先会从报文中获取MAC 头信息,然后检查网络层报文头。

路由器将会检查路由表是否有与报文的目的地址匹配的表项。

如果路由表中有匹配的表项的话,则会进行后续的工作。

所以说,路由器接口能接收到报文是其工作的基础。

如果报文丢失的话,那么将极大的影响到路由交换功能,最终导致数据的丢失。

造成报文丢失的原因有很多,不过最主要的可能是路由器内存不足或者CPU过载所造成的。

要解决这个问题,首先需要判断问题的原因。

一、判断是否是内存碎片问题造成报文丢失内存碎片是指路由器内存被划分了许多不连续的块。

他将导致内存利用率降低,严重时可能会产生内存错误,影响路由器的性能。

它也会导致路由器报文丢失的问题。

其实不仅路由器的内存存在碎片问题,普通的硬盘也存在这种问题。

如微软操作系统中就自带一个碎片整理工具,可以保障用户来整理硬盘中的碎片,以提高硬盘的存储容量以及存储性能。

这里指的内存碎片其实跟硬盘碎片是类似的。

那该如何判断路由器的内存是否存在碎片呢?这里主要借助的是思科路由器自带的SHOW MEMORY命令。

这个命令会显示当前内存的相关信息。

如执行这条命令后,会显示当前可用内存(Free)与最大可用快(Largest)的数值。

网络管理员把这两个值进行比较,就可以判断碎片对路由器性能的影响。

这主要是把路由器的可用内存与最大可用快的大小进行比较。

如果路由器的可用内存与最大的可用快大小比较接近时,表示虽然路由器存在碎片但是影响不大。

但是若最大可用的块很小,如只有最大可以用内存的几十分之一,那么就说明路由器内存碎片问题比较严重了。

如路由器的可用内存为20M,而最大可用块的大小为15M的话,则表示路由器内存中是有一定的碎块,但是这点碎块不影响路由器的正常运行。

关于STC单片机内部EEPROM问题的解决

关于STC单片机内部EEPROM问题的解决

关于STC单片机内部EEPROM问题的解决关于STC单片机内部EEPROM问题的解决由于STC单片机的IAP功能比较好用,不需要仿真器就可以下载程序。

在一些简单的业余设计中,采用STC芯片确实比较方便。

STC芯片可以采用内部FLASH做成EEPROM功能来使用。

这个功能其实几乎所有现在出来的芯片都支持。

但STC做的有点让人不适应。

我刚开始做的时候,从官网下载了程序源代码,建好了工程。

试了一下,功能可以实现。

认为没有问题。

这东西也简单。

但到了后来,折腾了我两天。

让我头痛了。

最后终于解决了。

总结一下。

STC内部FLASH分的块挺小的.512Byte一个区。

毕竟是FLASH。

所以擦除一定是一片【512Byte】,写也简单,只要调用官网的程序就行了。

官网的程序还用了P1端口做为输出指示。

我把这些去掉了。

刚开始只是做了个按键调试一下,显示出来,然后修改完成后,又存进去。

所以没有发现问题。

后来,程序量大了。

同时,做为EEPROM,我是一上电就去读取。

如果读取的数据不对,我的程序会强行重新刷一次默认值进去。

结果问题出来了。

读取出来的数据偶尔会不正确。

总是被我给刷成默认值。

电路本身很简单,就一个通讯和显示【速按键调整】。

所以,硬件不会有问题,有问题的一定是软件本身。

STC的烧录中有一项,禁止低压时操作EEPROM。

当时,只是认为这个主要管理掉电的时候不要去写EEPROM。

后来才觉得不对。

上电时,是否也会有这种问题?由于有数据码显示,所以,上电后不久,数码管就会被点亮。

此时,电源电压会有所下降。

这个时候,写EEPROM肯定有问题。

其实,在这个时候,不光是写,读取也不行。

所以,我在程序中,做了处理,上电200ms以内,不去读取EEPROM的数据,同时220ms以内,不开启数码管显示。

这样有效地保证了电源电压的稳定。

这样,我还不放心,原来读取EEPROM只读取一次。

现在改为带校验。

每16个数据后面带一个校验字。

如果读取出来以后,校验不通过,则重新读取,三次都不正确则重新加载默认值,向EEPROM写一次数据。

AVR教程系列一(8):ATmega16 简介(三)

AVR教程系列一(8):ATmega16 简介(三)

A VR教程系列一(8):ATmega16 简介(三) ATmega16 指令执行时序这一节介绍指令执行过程中的访问时序。

AVR CPU 由系统时钟clkCPU 驱动。

如今钟直接来自选定的时钟源。

芯片内部不对如今钟进行分频。

Figure 6 说明了由Harvard 结构决定的并行取指与指令执行,与能够进行快速访问的寄存器文件的概念。

这是一个基本的流水线概念,性能高达1 MIPS/MHz,具有优良的性价比、功能/ 时钟比、功能/ 功耗比。

Figure 7 演示的是寄存器文件内部访问时序。

在一个时钟周期里,ALU 能够同时对两个寄存器操作数进行操作,同时将结果储存到目的寄存器中去。

ATmega16 复位与中断处理AVR有不一致的中断源。

每个中断与复位在程序空间都有独立的中断向量。

所有的中断事件都有自己的使能位。

当使能位置位,且状态寄存器的全局中断使能位I 也置位时,中断能够发生。

根据程序计数器PC 的不一致,在引导锁定位BLB02 或者BLB12 被编程的情况下,中断可能被自动禁止。

这个特性提高了软件的安全性。

详见P247“ 存储器编程” 的描述。

程序存储区的最低地址缺省为复位向量与中断向量。

完整的向量列表请参见P43“中断”。

列表也决定了不一致中断的优先级。

向量所在的地址越低,优先级越高。

RESET 具有最高的优先级,第二个为INT0 –外部中断请求0。

通过置位MCU 操纵寄存器 (MCUCR) 的IVSEL,中断向量能够移至引导Flash的起始处。

编程熔丝位BOOTRST也能够将复位向量移至引导Flash的起始处。

具体参见P234“支持引导装入程序–在写的同时能够读(RWW,Read-While-Write) 的自我编程能力”。

任一中断发生时全局中断使能位I 被清零,从而禁止了所有其他的中断。

用户软件能够在中断程序里置位I 来实现中断嵌套。

如今所有的中断都能够中断当前的中断服务程序。

执行RETI 指令后I 自动置位。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

avr EEPROM 数据丢失问题原因与解决方案
总结一下引起AVR内部EEPROM数据丢失的原因:1.程序问题;2.程序
跑飞;3.EEPROM相关寄存器因强磁场、高压静电等外部干扰出错所产生的写
入动作;4.系统有很大的感性负载,在断电的时候会产生一个反向高压,EEPROM有可能会自擦除。

(还有什么原因,欢迎大家继续列举,以便完善及
想办法解决)针对问题1,程序问题不再该文讨论范围内。

针对问题2,程序
跑飞,这个因该是引起EEPROM数据丢失的主要原因。

但是引起程序跑飞的
原因却是多方面的。

第一.电压不正常,工作不稳定,程序跑飞。

针对这个问题,可以开启内部BOD、或者外加复位芯片解决,在低功耗场合,外部复位是有必
要的,毕竟BOD功耗太高。

第二,晶体振荡受干扰,频率不稳定,程序跑飞。

针对这个问题,建议晶体使用全幅振荡,并且走线的时候尽量短,并且使用地
线隔离。

第三系统受外界环境干扰,修改了PC等寄存器,程序跑飞。

针对这
个干扰问题,这个引起程序跑飞的可能性应该不大,如果环境实在恶劣,那么
就应该想到做电磁屏蔽,ESD保护等,如果还不行,那么只能建议换换别的单
片机试试看了。

针对问题3,我们只能优化电路设置,尽量避免,比如加屏蔽罩,加ESD保护,加TVS保护,电源加电容退耦等等。

针对问题4,如果系统
真的具有很大的感性负载,那么请注意加续流二极管、滤波电容等做保护,不
要让这种反向高压产生,无论如何,这种因为感性负载突然断电自激产生的高压,不仅仅会对EEPROM有影响,而是对整个系统都存在威胁。

============================================================= =================================================
经过上面硬件上的一些处理,虽然EEPROM数据丢失的可能已经很小了,。
