图像传感器的工作原理五
CCD工作原理
CCD工作原理CCD（Charge-Coupled Device）是一种常用于图像传感器的技术，它能够将光信号转换为电信号，并进行图像捕捉和处理。
CCD工作原理主要包括光电转换、信号传输和图像采集三个方面。
1. 光电转换CCD图像传感器由一系列光敏元件（photosites）组成，每个光敏元件都能够感知光的强度并将其转化为电荷。
当光照射到光敏元件上时，光子会激发出电子，这些电子被捕获并储存在光敏元件中。
光敏元件的大小决定了图像的分辨率，即能够捕捉到的细节程度。
2. 信号传输CCD图像传感器中的光敏元件排列成一个矩阵，每个光敏元件都有一个对应的电荷传输区域。
通过在传输区域施加电压，电荷可以在不同的传输区域之间移动。
这种电荷传输的方式称为“场耦合”，即光电荷通过传输区域的电场耦合到相邻的传输区域。
通过逐行或逐列地传输电荷，整个图像的电荷信号可以逐渐传输到输出端。
3. 图像采集一旦电荷信号传输到输出端，它们就可以被读出并转换成数字信号。
在读出过程中，每个光敏元件的电荷信号被逐个测量并转换为电压信号。
这些电压信号经过放大和模数转换后，就可以得到一个数字图像。
CCD工作原理的关键在于光电转换和信号传输。
通过将光信号转化为电荷信号，并通过电场耦合的方式将电荷信号传输到输出端，CCD图像传感器能够捕捉到高质量的图像。
与其他图像传感器技术相比，CCD具有较低的噪声水平、较高的动态范围和较好的图像质量，因此被广泛应用于数码相机、摄像机等领域。
需要注意的是，CCD图像传感器对光的敏感度较高，因此在弱光环境下能够获得更好的图像质量。
然而，CCD也存在一些缺点，如功耗较高、响应速度较慢和成本较高等。
随着技术的不断进步，一些新的图像传感器技术如CMOS （Complementary Metal-Oxide-Semiconductor）也逐渐崭露头角，成为CCD的竞争对手。
总结而言，CCD工作原理是通过光电转换和信号传输实现图像采集的过程。
图像传感器
二、 Ccd与cmos简介
• CCD：电荷藕合器件图像传感器CCD（Charge Coupled Device），它使用一种高感光度的半导体材 料制成，能把光线转变成电荷，通过模数转换器芯片 转换成数字信号，数字信号经过压缩以后由相机内部 的闪速存储器或内置硬盘卡保存，因而可以轻而易举 地把数据传输给计算机，并借助于计算机的处理手段， 根据需要和想像来修改图像。CCD由许多感光单位组 成，通常以百万像素为单位。当CCD表面受到光线照 射时，每个感光单位会将电荷反映在组件上，所有的 感光单位所产生的信号加在一起，就构成了一幅完整 的画面。
Hale Waihona Puke 原因。CMOS开口率低造成的另一个麻烦在于，它 的像素点密度无法做到媲美CCD的地步，因为随着 密度的提高，感光元件的比重面积将因此缩小，而 CMOS开口率太低，有效感光区域小得可怜，图像 细节丢失情况会愈为严重。因此在传感器尺寸相同 的前提下，CCD的像素规模总是高于同时期的 CMOS传感器，这也是CMOS长期以来都未能进入 主流数码相机市场的重要原因之一。 每个感光元件对应图像传感器中的一个像 点，由于感光元件只能感应光的强度，无法捕获色 彩信息，因此必须在感光元件上方覆盖彩色滤光片。 在这方面，不同的传感器厂商有不同的解决方案，
三、CCD与cmos的区别
1. 灵敏度差异：由于CMOS传感器的每 个象素由四个晶体管与一个感光二极管 构成(含放大器与A/D转换电路)，使得 每个象素的感光区域远小于象素本身的 表面积，因此在象素尺寸相同的情况下， CMOS传感器的灵敏度要低于CCD传感 器。。
2. 成本差异：由于CMOS传感器采用一般半 导体电路最常用的CMOS工艺，可以轻易 地将周边电路(如AGC、CDS、Timing generator、或DSP等)集成到传感器芯片 中，因此可以节省外围芯片的成本；除此 之外，由于CCD采用电荷传递的方式传送 数据，只要其中有一个象素不能运行，就 会导致一整排的数据不能传送，因此控制 CCD传感器的成品率比CMOS传感器困难 许多，即使有经验的厂商也很难在产品问 世的半年内突破50%的水平，因此，CCD 传感器的成本会高于CMOS传感器。
5模块五 视觉传感器的原理、安装与标定
图5-19 Field装与标定
图5-21 标靶
图5-22 电脑端操作标靶拍照
模 块 五 视觉传感器的原理、安装与标定
（4）接着便是通信配置，在与第三方设备数据通信接口的下拉菜单中选择“CAN”， 剩余选项默认即可，点击保存并下一步。
（5）通信配置完毕后，开始进行“相机校正”，根据相机的规格型号不同，需要在不 同的距离进行拍照采集数据。8mm的相机按照8m/12m/16m/20m、4mm相机按 4m/6m/8m/10m的顺序在相机前十字红框内的地方拍摄四组图像。
学习目标
知识目标
1.了解视觉传感器的工作原理、硬件构成。 2.了解视觉传感器的类型和特点。 3.了解视觉传感器的主要指标。
技能目标
1.掌握视觉传感器通信参数设置方法。 2.掌握视觉传感器系统对目标的测量方法。
建议课时
8课时
模 块 五 视觉传感器的原理、安装与标定
一、视觉传感器的特点
（1）视觉图像的信息量极为丰富，尤其是彩色图像。 （2）在视野范围内可同时实现道路检测、车辆检测、行人检测、交通标志检测、交通 信号灯检测等，信息获取面积大。 （3）视觉信息获取的是实时的场景图像，环境适应性强。 （4）视觉传感器应用广泛，在智能网联汽车中可以用于前视、后视、侧视、内视、环 视。
图5-13 视觉传感器安装位置
模 块 五 视觉传感器的原理、安装与标定
（二）视觉传感器标定 1.任务说明 通过完成自动驾驶教学平台视觉传感器的标定，进一步理解视觉传感器的应用。掌握 视觉传感器的标定方法，熟练Ubentu系统和Apollo平台的操作。 2.任务目标 1）技能目标 （1）能够熟练操作Ubentu系统和Apollo平台。 （2）掌握视觉传感器的标定方法。 （3）能够熟练进行视觉传感器的标定操作。 2）情感目标 （1）树立效率意识、规范意识；强化人际沟通、团队合作的能力。 （2）培养爱岗敬业的职业道德和严谨务实勤劳的工作作风。 （3）利用实训平台进行自主学习，培养制订工作计划、独立决策的能力。 （4）培养运用多方资源解决实际问题的能力。
ccd图像传感器的工作原理
ccd图像传感器的工作原理
CCD（Charged Coupled Device）图像传感器是一种将光信号
转换为电信号的电子器件。
它具有由一系列电荷耦合转移器件组成的阵列。
其工作原理如下：
1. 光感受：图像传感器的表面涂有光敏材料，例如硅或硒化铟。
当光照射到传感器上时，光子会激发光敏材料中的电子。
2. 电荷耦合：在CCD传感器中，光激发的电子通过电场力被
引导至特定位置。
在传感器的一侧，存在着电荷耦合器件（CCD）的阵列。
这些器件由一系列电容构成，能将移动的
电子推入下一个电容。
3. 移位寄存：一旦电子被推入下一个电容，电荷耦合器件会以逐行或逐列的方式将电子移动到存储区域。
这些存储区域称为移位寄存器，在这里，电荷可以被暂时存储和传输。
4. 电荷读出：当所有行或列的电荷都被移动到相应的移位寄存器时，电子的集合就可以被读出。
通过将电荷转换为电压信号，其可以被进一步处理和转换为数字信号。
总结：CCD图像传感器的工作原理可以分为光感受、电荷耦合、移位寄存和电荷读出四个步骤。
通过光激发、电荷移动和存储，最终将光信号转换为电信号，并进一步处理为数字信号。
图像传感器工作原理
图像传感器工作原理
图像传感器是一种用于捕捉图像的电子设备，它可以将光的信息转化为电信号。
图像传感器的工作原理主要包括光敏元件的感光和电荷积分两个过程。
感光过程：
当光照射到图像传感器的光敏阵列上时，光子会被感光元件（如光敏二极管或金属氧化物半导体场效应晶体管）吸收。
这些元件在光的作用下，会产生电子 - 跳跃运动 -形成电信号的过程。
光敏元件的感光效率取决于其材料和结构。
电荷积分过程：
当光子被感光元件吸收后，感光元件会将光子转化为电子。
这些电子会被积分操作电路收集和储存。
积分操作电路通过控制电位，将电子从感光元件中导出，并将电荷逐步积分到存储单元，直到达到设定的积分时间。
积分时间长短决定了图像传感器的曝光时间。
在图像传感器的成像完成后，电荷积分器将电荷量转换为电压信号，并通过放大电路进行放大。
这些电压信号被数模转换器（ADC）转换成数字信号，然后通过数字信号处理器进行进一步的图像处理和编码。
最后，这些数字图像可以被存储、展示或传输。
五种常用的传感器原理及应用
五种常用的传感器原理及应用目录1.序言 (1)2.传感器定义 (3)3.传感器选择的标准 (3)4.传感器分类的标准 (3)5.五种常用的传感器类型及其特点 (5)5.1.温度传感器 (5)1.2.红外传感器 (5)1.3.紫外线传感器 (7)1.4.触摸传感器 (8)1.5.接近传感器 (8)6.传感器选用原则 (9)7.先进的传感器技术 (10)7.1.条形码识别 (10)7.2.转发器 (11)7.3.制造部件的电磁识别 (11)7.4.表面声波 (11)7.5.光学字符识别(OCR) (11)1.序言一台设备所采用的的传感器是否先进、可靠有时直接决定了设备的先进性和可靠性。
图1传感器工作原理很多机械工程师在观念上有一个误区：机械工程师只负责机构的东西，传感器、电气元件选用及控制方案是电气工程师或系统工程师的事。
如果你是某个项目的总设计工程师，在方案构想阶段就要考虑到选用哪些类型的传感器以及设备的动作流程和控制方式。
生物信息：是反映生物运动状态和方式的信息。
碱基序列便是生物信息。
自然界经过漫长时期的演变，产生了生物，逐渐形成了复杂的生物世界。
生物信息形形色色，千变万化，不同类的生物发出不同的信息。
，人们对生物信息的研究已取得了一些可观的成果，人们发现，鸟有“鸟语”，兽有“兽语”，甚至花也有“花语”。
人们还发现生物信息与非生物信息之间有着某种必然的联系，如燕子、大雁的飞来飞去，预示着季节的变换和气温的升降；鱼儿浮出水面预示着大雨即将来临;动物的某些反常现象，预示着地震即将发生的信［息、******。
物理信息：包括声、光、颜色等。
这些物理信息往往表达了吸引异性、种间识别、威吓和警告等作用。
比如，毒蜂身上斑斓的花纹、猛兽的吼叫都表达了警告、威胁的意思。
萤火虫通过闪光来识别同伴。
红三叶草花的色彩和形状就是传递给当地土蜂和其它昆虫的信息。
化学信息：生物依靠自身代谢产生的化学物质，如酶、生长素、性诱激素等来传递信息。
camera sensor原理
一、介绍摄像头传感器是摄像机设备的核心部件，它负责将光学图像转换为电信号。
在数字摄像机中，传感器是将光学成像转化为数字信号的关键环节。
本文将介绍摄像头传感器的原理，包括传感器的工作原理、种类、性能指标等内容。
二、工作原理1. 光电转换摄像头传感器是一种能够将光学信号转换成电信号的器件。
其工作原理是通过光电转换的方式，将进入传感器的光线转化为电荷，并最终转换为电信号。
一般来说，传感器采用CMOS或CCD技术来实现光电转换，从而捕捉图像。
2. CMOS与CCDCMOS（Complementary Metal-Oxide-Semiconductor）和CCD （Charge-Coupled Device）是两种常见的传感器技术。
CMOS传感器由图像传感器阵列和信号处理器组成，每个像素拥有自己的放大器和A/D转换器，因此具有低功耗、低成本的优势。
而CCD传感器则通过逐行扫描的方式将光信号转换为电信号，其特点是传感器本身对光的响应灵敏度高，适用于对图像质量要求较高的领域。
三、种类根据用途和结构的不同，摄像头传感器可以分为多种类型：1. 全画幅传感器全画幅传感器是指其尺寸与35mm胶片尺寸相同的传感器，具备出色的画质和高感光度。
由于其较大的面积，可以捕捉更多的光线，因此适合于对图像质量要求较高的用途。
2. APS-C传感器APS-C传感器是一种常见的摄像头传感器类型，其尺寸介于全画幅传感器和4/3传感器之间。
它具有良好的成像质量和性能表现，是众多中高端数码相机所采用的传感器类型。
3. 4/3传感器4/3传感器是一种由奥林巴斯和松下联合推出的传感器规格，其尺寸较小，适合于小型化摄像机和便携式相机。
尽管尺寸较小，但4/3传感器在图像质量和性能表现上并不逊色于其他传感器类型。
四、性能指标摄像头传感器的性能是评判其优劣的关键指标，其中包括分辨率、动态范围、信噪比等内容。
1. 分辨率传感器的分辨率是指其能够捕捉的细节和图像的清晰度。
CCD图像传感器
显微镜下的MOS元表面 显微镜下的MOS元表面 MOS
CCD结构示意图 CCD结构示意图
CCD图像传感器的结构及工作原理 CCD图像传感器的结构及工作原理
是由规则排列的金属—氧化物—半导体（ CCD 是由规则排列的金属—氧化物—半导体（Metal Semiconductor,MOS）电容阵列组成。 Oxide Semiconductor,MOS）电容阵列组成。
概述
四、固态图像传感器所用的敏感器件
电荷耦合器件（ 电荷耦合器件（CCD） ） 电荷注入器件（CID） 电荷注入器件（ ） 戽链式器件（ 戽链式器件（BBD） ） 金属氧化物半导体器件（ 金属氧化物半导体器件（MOS） ）
CCD图像传感器 CCD图像传感器
CCD，英文全称：ChargeCCD，英文全称：Charge-coupled Device，中文全称：电荷耦合元件。 Device，中文பைடு நூலகம்称：电荷耦合元件。也 称CCD图像传感器，是一种大规模金属 CCD图像传感器， 图像传感器 氧化物半导体集成电路光电器件， 氧化物半导体集成电路光电器件，是贝 尔实验室的于1970年发明的。 尔实验室的于1970年发明的。 1970年发明的 它能够把光学影像转化为数字信号。 它能够把光学影像转化为数字信号。
CCD图像传感器的结构及原理 CCD图像传感器的结构及原理
三、信号电荷的传输（读出移位寄存器） 信号电荷的传输（读出移位寄存器） 读出移位寄存器也是MOS结构，由金属电极、氧化物、 读出移位寄存器也是MOS结构，由金属电极、氧化物、半 MOS结构 导体三部分组成。它与MOS光敏元的区别在于， 导体三部分组成。它与MOS光敏元的区别在于，半导体底 MOS光敏元的区别在于 部覆盖了一层遮光层，防止外来光线干扰。 部覆盖了一层遮光层，防止外来光线干扰。 由三个十分邻近的电极 组成一个耦合单元； 组成一个耦合单元； 在三个电极上分别施加 脉冲波三相时钟脉冲 Φ1Φ2Φ3。 Φ1Φ2Φ3。
CMOS图像传感器的工作原理
CMOS图像传感器的工作原理1引言图像传感器是将光信号转换为电信号的装置，在数字电视、可视通信市场中有着广泛的应用。
60年代末期，美国贝尔实脸室发现电荷通过半导体势阱发生转移的现象，提出了固态成像这一新概念和一维CCD(Charge-Coupled Device 电荷耦合器件)模型器件。
到90年代初，CCD技术已比较成热，得到非常广泛的应用。
但是随着CCD应用范围的扩大，其缺点逐渐暴露出来。
首先，CCD技术芯片技术工艺复杂，不能与标准工艺兼容。
其次，CCD技术芯片需要的电压功耗大，因此CCD技术芯片价格昂贵且使用不便。
目前，最引人注目，最有发展潜力的是采用标准的CMOS(Complementary Metal Oxide Semiconductor 互补金属氧化物场效应管)技术来生产图像传感器，即CMOS图像传感器。
CMOS图像传感器芯片采用了CMOS工艺，可将图像采集单元和信号处理单元集成到同一块芯片上。
由于具有上述特点，它适合大规模批量生产，适用于要求小尺寸、低价格、摄像质量无过高要求的应用，如保安用小型、微型相机、手机、计算机网络视频会议系统、无线手持式视频会议系统、条形码扫描器、传真机、玩具、生物显微计数、某些车用摄像系统等大量商用领域。
20世纪80年代，英国爱丁堡大学成功地制造出了世界上第一块单片CMOS图像传感器件。
目前，CMOS图像传感器正在得到广泛的应用，具有很强地市场竞争力和广阔地发展前景。
2 CMOS图像传感器基本工作原理右图为CMOS图像传感器的功能框图。
首先，外界光照射像素阵列，发生光电效应，在像素单元内产生相应的电荷。
行选择逻辑单元根据需要，选通相应的行像素单元。
行像素单元内的图像信号通过各自所在列的信号总线传输到对应的模拟信号处理单元以及A/D转换器，转换成数字图像信号输出。
其中的行选择逻辑单元可以对像素阵列逐行扫描也可隔行扫描。
行选择逻辑单元与列选择逻辑单元配合使用可以实现图像的窗口提取功能。
CMOS图像传感器原理及应用
模数转换器：将放大后的电信号转换为数字信号
像素阵列：由许多像素组成，每个像素包含光电二极管和放大器
光电二极管：将光信号转换为电信号
光子进入CMOS图像传感器，被光电二极管吸收
光电二极管将光子转换为电子，形成电荷
电荷被存储在像素内的电容器中
电荷通过读取电路读取，转换为数字信号
材料替代：采用新型材料替代传统材料，降低生产成本
工艺优化：不断优化生产工艺，降低生产成本
技术进步：CMOS图像传感器技术不断进步，成本逐渐降低
规模效应：随着市场需求的扩大，生产规模逐渐扩大，成本降低
竞争加剧：市场竞争加剧，厂商为了抢占市场份额，降低成本
汇报人：XX
感谢您的观看
CMOS图像传感器在数码相机中的应用，使得相机能够捕捉到高质量的图像
CMOS图像传感器在数码相机中的应用，使得相机能够实现自动对焦、自动曝光等功能
CMOS图像传感器在数码相机中的应用，使得相机能够实现高速连拍、高感光度等功能
添加标题
添加标题
添加标题
添加标题
特点：具有高灵敏度、高动态范围、低功耗等优点
应用领域：广泛应用于安防监控、交通监控、工业监控等领域
工作原理：通过CMOS图像传感器捕捉图像信号，经过处理后输出视频信号
发展趋势：随着技术的发展，CMOS图像传感器在监控摄像头中的应用将更加广泛和深入。
应用领域：医疗影像设备是CMOS图像传感器的重要应用领域之一
应用设备：包括X射线机、CT扫描仪、MRI扫描仪等
CMOS图像传感器在像素读取过程中，每个像素单独进行光电转换，不需要扫描整个阵列，从而降低功耗。
CMOS图像传感器内部逻辑电路采用亚阈值电平工作，功耗较低。
5.2 传感器技术-CCD图像传感器
传统CCD
超级CCD
5.2 CCD图像传感器
45 °排列结构
由于地球引力等因素影响，图像信息空间频率的功率 主要聚集于水平轴和垂直轴，而45°对角线上功率最低。
根据发表的技术资料，超级CCD的这种排列方式， 感光时可以达到传统CCD两倍的分辨力。
正八角形的像素外形
用八角形像素单元取代传统矩形单元，使像素 空间效率显著提高、密度达到最大，从而可以使光 吸收效率得到显著提高。
5.2 CCD图像传感器
机器人：计算机视觉、机械视觉
5 光电式传感器
5.2.1 CCD的结构及工作原理
CCD的基本功能是电荷的产生、存储、转移和 输出。
一个完整的CCD器件由光敏元、转移栅、移位 寄存器及一些辅助输入、输出电路组成。
一个MOS电容器就是一个光敏元，可以感应一 个像素点，那么传递一幅图像就需要多个MOS 光敏元大规模集成的器件。
5.2.4 CCD图像传感器的应用 ➢ CCD数码照相机
数码相机简称DC，它采用CCD作为光电转换 器件，将被摄物体的图像以数字形式记录在存储器 中。
数码相机从外观看，也有光学镜头、取景器、 对焦系统、光圈、内置电子闪光灯等，但比传统相 机多了液晶显示器（LCD），内部更有本质的区别， 其快门结构也大不相同。
将其感光面上的光像转换为与光像成相应比例 的电信号“图像”的一种功能器件。 固态图像传感器是一种高度集成的半导体光电 器件，在一个器件上可以完成光电信号转换、 传输和处理。
5 光电式传感器
5.2 CCD图像传感器
CCD （Charge Coupled Device )全称电荷耦合 器件，是 1970年贝尔实验室的威拉德 ·博伊尔 (Willard S. Boyle )和乔治·史密斯 (George E. Smith )发明的。
CCD图像传感器
CCD图像传感器Biblioteka （2）面型CCD图像传感器。按一定的方式将一维线型光敏单 元及移位寄存器排列成二维阵列，即可构成面型CCD图像传感器， 它主要用于摄像机及测试技术。如图1-13所示，面型CCD图像传感 器有三种基本类型：线转移型、帧转移型和隔离转移型。
CCD图像传感器
CCD输出信号经过滤波、放大和二值化处理，输出DO脉冲信 号和转移脉冲SH。采用外置的CCD 驱动装置自带滤波、放大和二 值化电路，阈值电平可调，DO输出脉冲的幅度直接反映了每个像 敏单元上的光照度。测量前首先需要对系统进行定标，记录光点在 CCD上的初始位置，即（t1+t2）/2。当光点在CCD上发生移动时， 得到的SH下降沿到DO脉冲宽度中心值距离与初始位置相减的宽度 值，它与光点移动的距离值成正比。利用单片机对这几组脉冲进行 测量、处理，结果送至上位机对其进行几何公式的转换，即可实时 显示待测件的偏转角度。
CCD图像传感器
一、 电荷耦合工作原理 1. CCD原理
MOS电容器CCD是一种固 态检测器，由多个光敏像元组 成，其中每个光敏像元就是一 个MOS 体）电容器。CCD的基本结构 如图1-11所示，但其工作原理 与MOS晶体管不同。
图1-11 CCD的基本结构
CCD图像传感器
CCD中的MOS电容器的形成方法是：在P型 或N型单晶硅的衬底上用氧化的办法生成一层厚 度为100~150 nm的SiO2绝缘层，再在SiO2表面 按一定层次蒸镀一金属电极或多晶硅电极，在衬 底和电极间加上一个偏置电压（栅极电压），即 形成了一个MOS电容器，具有光生电荷、电荷存 储和电荷传移的功能。
图像传感器的原理及应用
图像传感器的原理及应用1. 引言图像传感器是现代电子设备中广泛应用的一种核心技术，它能将光信号转换为电信号，实现图像的采集和传输。
本文将介绍图像传感器的工作原理，并探讨其在各个应用领域中的具体应用。
2. 图像传感器的工作原理图像传感器是利用半导体材料中的光电效应来实现的。
通常使用硅(Si)或镓化物(GaAs)作为图像传感器的主要材料。
其工作原理可以分为以下几个步骤：2.1 光信号的捕捉图像传感器通过感光元件，例如光敏二极管或光电二极管，捕捉光信号。
当光线照射到感光元件上时，光信号的能量将转化为电荷。
2.2 电荷的转换捕捉到的光信号被转化为电荷，并积累在感光元件中。
电荷的积累量与光信号的强度成正比。
2.3 电荷的读取电荷被读取并转化为电压信号。
读取时，感光元件根据光信号的强弱，将转换后的电荷转换为相应的电压。
2.4 电压信号的处理电压信号通过电路进行放大、滤波和处理，最终转换为数字图像信号。
这些数字信号可以通过各种接口传输给其他设备进行后续处理或显示。
3. 图像传感器的应用3.1 摄像头摄像头是最常见的图像传感器应用之一。
它广泛应用于手机、数码相机、监控系统等设备中。
摄像头可以捕捉图像，利用图像传感器将图像转换为电信号，然后通过处理和编码，最终显示在屏幕上。
3.2 工业检测图像传感器在工业领域的应用也越来越广泛。
它可以用于检测产品的尺寸、颜色、缺陷等信息。
通过图像传感器的应用，可以实现自动化的生产和质量控制，提高生产效率和产品质量。
3.3 医学影像在医学领域，图像传感器被用于拍摄和显示医学影像，例如X光、CT扫描、MRI等。
医学影像可以帮助医生做出正确的诊断，图像传感器的高分辨率和灵敏度对于精确捕捉疾病细节非常重要。
3.4 自动驾驶自动驾驶是近年来图像传感器应用的热门领域。
通过图像传感器的识别和处理，汽车可以感知道周围的道路、车辆和障碍物，实现自动驾驶。
图像传感器对于实现安全性和准确性非常重要。
3.5 虚拟现实和增强现实图像传感器也被用于虚拟现实和增强现实技术中。
cmos传感器的工作原理
cmos传感器的工作原理
CMOS传感器是一种用于数字图像捕捉的技术，其工作原理
是通过利用微小的CMOS图像传感器来捕捉光信号并将其转
换为数字图像。
CMOS传感器由许多微小的像素组成，每个像素包含一个光
敏元件和一个放大器。
当光线进入传感器时，光线会击中像素中的光敏元件。
光敏元件会通过吸收光线而产生电荷，电荷的强度与光线的强度成正比。
一旦电荷被生成，它会在像素内部的电路中被放大。
然后，放大的电荷被转换为数字信号，并通过传感器上的输出接口传输到图像处理器。
CMOS传感器的一个重要特点是每个像素都有自己的放大器
和ADC（模数转换器）。
这意味着每个像素可以独立地转换
光信号并将其转换为数字信号。
这种特性使得CMOS传感器
能够同时处理多个像素的信号，从而提供更高的图像捕捉速度和更快的连拍能力。
与传统的CCD（电荷耦合器件）传感器相比，CMOS传感器
具有更低的功耗和更小的物理尺寸。
由于每个像素都有自己的放大器，CMOS传感器对图像进行增强和处理的能力也更强。
此外，由于制造工艺的不同，CMOS传感器具有较低的制造
成本，因此更容易批量生产。
总的来说，CMOS传感器通过利用微小的CMOS图像传感器
来捕捉光信号并将其转换为数字信号。
它具有更高的图像捕捉速度和连拍能力，并且具有较低的功耗和成本。
05-CCD图像传感器基本工作原理
中国科学院长春光学精密机械与物理研究所
电荷的收集
光子入射到CCD中产生电子空穴对， 电子向器件中 电势最高的地区聚集，并在那里形成电荷包。每个电荷包 对应一个像元。
入射的光子
电荷收集 的效率与 电势的分 布、复合 寿命和扩 散长度有 关。
电荷包
像元边界
n-型硅 p-型硅
电极结构 SiO2 绝缘层
像元边界
表面势表征了耗尽区的深度，与栅极电压和氧化层厚 度有关
势阱：由表面势产生的阱
不同氧化层厚度
状空间。有的定义为：存 储电荷的电势分布状态。
电极上的电压越大，势阱 越深，可存储的电荷量越 多，也就代表了CCD器件 具有电荷存储功能。
不存在反型层电荷时
理论分析参见半导体物理
栅极电压不变时，表面势与反型层电荷密度的关系：
处于低电位，形成了势
电势
垒，并确定了这个像元
的边界。像元水平方向
势能
上的边界由沟阻确定。
中国科学院长春光学精密机械与物理研究所
电荷的收集 MOS 电容器
CCD曝光时，产生 光生电荷，光生电荷在 势阱里收集。随着电荷 的增加，电势将逐渐变 低，势阱被逐渐填满， 不再能收集电荷，达到 饱和。
势阱能容纳的最多
扩散产生了内部电场，在n-型层内电势达到最大。
电势
n p
这种‘埋沟’结构的优点 是能使光生电荷离开 CCD 表面，因为在CCD 表面缺欠多，光生电荷会 被俘获。这种结构还可以 降低热噪声（暗电流）。
电子势能最小的地方位 于n-型区内并与硅 - 二 氧化硅 (Si - SiO 2) 的 交界面有一定距离
1、三相电极结构(三相 CCD)
采用对称电极结构，三相 CCD是最简单的电极结构。 因为在某一确定的时刻，对存贮有电荷的电极而言， 两个相邻电极，需要一个被“打”开，另一个保持“关” 闭，以阻止电荷倒流。
五种常用的传感器的原理和应用
五种常用的传感器的原理和应用当今社会，传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。
可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。
今天带大家来全面了解传感器！一、传感器定义传感器是复杂的设备，经常被用来检测和响应电信号或光信号。
传感器将物理参数（例如：温度、血压、湿度、速度等）转换成可以用电测量的信号。
我们可以先来解释一下温度的例子，玻璃温度计中的水银使液体膨胀和收缩，从而将测量到的温度转换为可被校准玻璃管上的观察者读取的温度。
二、传感器选择标准在选择传感器时，必须考虑某些特性，具体如下：1.准确性2.环境条件——通常对温度/湿度有限制3.范围——传感器的测量极限4.校准——对于大多数测量设备而言必不可少，因为读数会随时间变化5.分辨率——传感器检测到的最小增量6.费用7.重复性——在相同环境下重复测量变化的读数三、传感器分类标准传感器分为以下标准：1.主要输入数量（被测量者）2.转导原理（利用物理和化学作用）3.材料与技术4.财产5.应用程序转导原理是有效方法所遵循的基本标准。
通常，材料和技术标准由开发工程小组选择。
根据属性分类如下：·温度传感器——热敏电阻、热电偶、RTD、IC等。
·压力传感器——光纤、真空、弹性液体压力计、LVDT、电子。
·流量传感器——电磁、压差、位置位移、热质量等。
·液位传感器——压差、超声波射频、雷达、热位移等。
·接近和位移传感器——LVDT、光电、电容、磁、超声波。
·生物传感器——共振镜、电化学、表面等离子体共振、光寻址电位测量。
·图像——电荷耦合器件、CMOS·气体和化学传感器——半导体、红外、电导、电化学。
·加速度传感器——陀螺仪、加速度计。
ccd传感器工作原理
ccd传感器工作原理
CCD传感器是一种感光元件，用于将光信号转换为电信号。
其工作原理如下：
1. 光电转换：CCD传感器由一系列光敏元件组成，这些元件被称为像素。
当光照射在像素上时，光的能量被吸收并释放出电子。
2. 电荷传输：每个像素上的电子被存储在一个电荷耦合器件（CCD）中。
这些电子随后通过电荷传输过程沿着垂直和水平方向移动到CCD芯片上的电荷放大器。
3. 电荷放大：在电荷放大器中，电子的数量根据其光照射量被放大。
这样可以增加电流的强度，从而提高图像的信噪比。
4. 逐行读出：当感光元件中的所有像素的电荷放大完成后，传感器开始逐行读出。
逐行读出是指通过逐行将电荷输出为电压信号，并将其转换为数字信号。
5. 数字化：经过模数转换器将模拟信号转换为数字信号后，图像数据被传输到数字信号处理器（DSP）进行后续处理，如去噪、增强等。
总结起来，CCD传感器工作原理是通过光电转换和电荷传输将光信号转换为电信号，并通过电荷放大和逐行读出将电信号转为数字信号，以便后续处理和显示。
图像传感器原理
一、图像传感器基本原理成像物镜将外界照明光照射下的(或自身发光的)景物成像在物镜的像面上（焦平面）,并形成二维空间的光强分布(光学图像)。
能够将二维光强分布的光学图像转变成一维时序电信号的传感器称为图像传感器。
图像传感器输出的一维时序信号经过放大和同步控制处理后，送给图像显示器，可以还原并显示二维光学图像。
当然，图像传感器与图像显示器之间的信号传输与接收都要遵守一定的规则，这个规则被称为制式。
例如，广播电视系统中规定的规则称为电视制式（NTSC、PAL、SECAM）,还有其他的一些专用制式。
按电视制式输出的——维时序信号被称为视频信号；本节主要讨论从光学图像到视频信号的转换原理，即图像传感器的原理。
1 图像传感器的基本结构图像传感器的种类很多，根据图像的分解方式可将图像传感器分成三种类型，即光机扫光电图像传感器、电子束扫描图像传感器和固体自扫描图像传感器。
2 固体自扫描图像传感器固体自扫描图像传感器是20世纪70年代发展起来的新型图像传感器件，如面阵CCD器件，CM0S图像传感器件等；这类器件本身只有自扫描功能：例如，面阵CCD固体摄像器件的光敏面能够将成像于其上的光学图像转换成电荷密度分布的电荷图像。
电荷图像可以在驱动脉冲的作用下按照一定的规则(如电视制)一行行地输出，形成图像信号 (或视频信号)。
上述三种扫描方式中．电子束扫描方式由于电子束摄像管逐渐被固体图像传感器所取代已逐渐退出舞台. 目前光机扫描方式与固体自扫描方式在光电图像传感器中占据主导地位，们是，在有些应用中通过将一些扫描入式组合起来，能够获得性能更为优越的图像传感器、例如，将几个线阵拼接成图像传感器或几个面阵图像传感器拼接起来，再利用机械扫描机构，形成一个视场更大、分辨率更高的图像传感器，以满足人们探索宇宙奥秘的需要。
扫描方式有逐行扫描和隔行扫描。
3 图像传感器的基本技术参数图像传感器的基本技术参数一般包括图像传感器的光学成像物镜与光电成像器件的参数。
图像传感器的分类及原理
图像传感器的分类及原理一、定义：成像物镜将外界照明光照射下的（或自身发光的）景物成像在物镜的像面上，形成二维空间的光强分布（光学二、1、CCD 经过30 多年研究与开发，CCD 在像素集成度、分辨力、灵敏度，工作速度等指标上取得突破性进展，其应用正从一维、二维向三维发展，其光波范围从紫外区到红外区，CCD 已成为光子探测及视频采集领域最重要的技术，普遍认为是20 世纪70 年代以来出现的最重要的半导体器件之一，得到了广泛应用。
如今CCD 是应用在摄影摄像方面的高端技术元件，CMOS 则应用于较低影像品质的产品中，它的优点是制造成本较CCD 更低，功耗也低得多，这也是市场很多采用USB 接口的产品无须外接电源且价格便宜的原因。
尽管在技术上有较大的不同，但CCD 和CMOS 两者性能差距不是很大，只是CMOS 摄像头对光源的要求要高一些，但现在该问题已经基本得到解决。
目前CCD 元件的尺寸多为1/3 英寸或者1/4 英寸，在相同的分辨率下，宜选择元件尺寸较大的为好。
2、CCDCCD 作为固态具高敏感度，很低光度的入射光也能侦测到，其讯号不会被掩饰，使CCD 的利用较不受天候拘谨。
静态范畴广（High Dynamic Range），同时侦测及辨别强光跟弱光，进步体系情况的应用范畴，不因亮度差别年夜而形成旌旗灯号反差景象。
精良的线性特征曲线（Linearity），入射光源强度跟输出讯号年夜小成精良的正比关联，物体资讯不致丧失，下降旌旗灯号弥补处置本钱。
3、CMOS 在CMOSCMOS4、CMOSCMOS 传感器的最年夜上风，是它存在高度体系整合的前提。
实践上，全部5、CCD 与CMOSCCD 和CMOS 在制造上的主要区别是CCD 是集成在半导体单晶材料上，而CMOS 是集成在被称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCD故障原因分析
受使用环境影响 ： 如在温差大、湿度高的环境下使用和保养， CCD芯片的引脚出现频繁的热胀冷缩容易出现脱 焊现象。 受静电的影响： 在相机使用完后，CCD中存储的电荷并没有完 全的释放完，还有部分残留在移位寄存器内。 相机本身也是一个容易产生静电的电器，人体 的静电也会通过机内的金属而传到电路上。
Frame-Transfer 全傳 CCD
①工作原理：
光线 光线 光线 滤色 光 电荷 电流信号 数字信号
暂存器
A/D转换
快 门
聚光片
彩色滤镜阵列
感光区
②特点：
● 介于扫描和全像CCD之间，具有分离的大型的感光区和暂存区 ●这个设计可以让它具有较快的拍摄速度和较大的感光面积
富士 SUPER CCD
帧转移方式： 在垂直消隐期间 内把储存区域 的信号电荷逐行 转移到水平CCD 再经过水平转移 到电荷检测部
行间转移方式： 由光电二极管负责 光电转换与储存功能， 在垂直消隐期间把电 荷转移到相邻的垂直 CCD,称为读出转移。 在水平消隐期间进行 逐行转移到水平CCD 在图像水平期间向 FD放大器水平转移
用2维CCD的数位相机慢。这种CCD 大多用于
平台式扫描器之上。
Interline 扫描型 CCD
①工作原理：
光线 光线 光线 滤色 光 电荷 电流信号 数字信号
暂存器
A/D转换
快 门
聚光片
彩色滤镜阵列
感光区.暂存区
②特点：
● 曝光后可将电荷储存于暂存器中，元件可以继续拍摄下一张照片， 因此速度较快 ● 暂存区占据了感光点的面积，因此动态范围（系统最亮与最 暗之 间差距所能表现的程度）较小 ● 由於其速度快、成本较低，因此市面上超过 86％以上的数码相机 都以IL型CCD 为感光元件

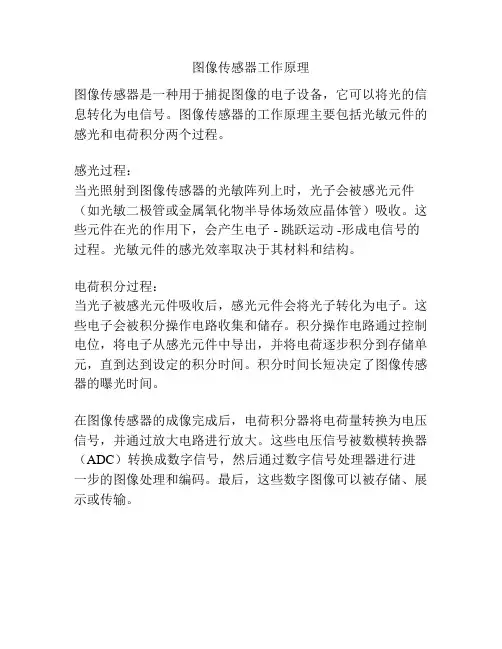

图像传感器的工作原理
图像传感器包括： CCD和CMOS两种 CCD：电荷耦合器件，感光半导体器件。 CMOS:互补金属氧化物半导体。 生产商：SONY、PHILIPS、KODAK、FUJI、 SHARP、Panasonic、SANYO
CCD的分类
按结构分： 线阵CCD和面阵CCD 线阵CCD： 每次只拍摄图像的一条线，且只能拍摄静 态的景物、曝光时间长、拍摄精度高但速度慢。 面阵CCD： 也称为矩阵CCD，拍摄时图像被一次同时 曝光、拍摄速度快可以拍摄动态的景物。
2、数码相机最大的ISO值主要是取决於最低的可接受的信 噪比（S/N）
噪点：CCD由于受到周边电路和本身像素间的光电磁干扰，而在不 工作时仍可感应到的电流信号，显示出来表现为杂点。
CCD感光存储单元
CCD动作示意图
CCD的动作分解
1、光电转换（将光转换成电信号）
2、电荷的存储（存储信号电荷） 3、电荷的转移（转移信号电荷）
CCD的信号转移方式
1、帧转移方式 进行帧转移方式的CCD，包括摄影区域必须具有同 等面积的存储区域，以致于因转移电极导致的感光度下 降或帧转移时漏光等缺点。 2、行间转移方式 由于光电转换部与转移部分离，光电二极管可感受入 射光，垂直CCD可进行遮光，因此光电转换结束后信号 电荷有充足的时间转移，这种方式不需要储存部，可使 CCD可以更小型化。 3、帧行间转移 结合了前面两种CCD的优势可以制作高性能的图像 传感器。
CCD 的电荷转移
势阱的深度由电极上的电压高低而定，电压越高、 势阱越深。势阱内电荷的转移趋势就像水往低处 流一样，总是向着深阱处移动。这样，如果有规 律地改变电极电压，使阱深发生变化，就可以使 电荷向着既定的方向移动。
电荷的检测
电荷的检测是：从CCD图像传感器的光电二 极管起，到达输出部之前将转移的信号电荷转换 成电信号的动作。 就是将转移过来的电荷转换成电容器两端的电 压变化FD，电容器两端的电压变化△V,可利用 转移过来的信号电荷量Q与电容器的电容C之间 的关系来表示： △VFD=Q/ CFD FD信号再经过放大器放大后作为CCD的信号 输出
4、电荷的检测（将信号电荷转换为电信号）
CCD 的光电转换
在P 型单晶硅的衬底上生长一层很薄的绝缘氧化 物层（二氧化硅），当景物的光线照射到氧化物 层表面时，就在氧化物层与P 型硅之间产生电荷， 而且电荷的数量与照射的光强度及被照时间成正 比。
CCD 的电荷存储
当电极加上一个正电压时，它形成的电场穿过氧化层而 在对应电极的下方形成一个电荷耗尽区，即在二氧化硅 与P 型硅的界面上得到一个存储电荷的势阱，吸收电荷 留在阱内，所加电压越大，势阱越深，电荷更多地留在 阱内。
故障现象
CCD损坏的情况多数是芯片引脚脱焊或断裂的现 象 ,所引起的故障现象： 1. 取景黑屏、回放正常
2. 取景花屏、回放正常 3. 取景时有时无、回放正常
CCD故障检修方法
1. 直观法
2. 电阻法 3. 电压法 4. 信号注入法
CCD的维修
设备要求：要有1个ຫໍສະໝຸດ 尘防静电房间、一台超声 金丝球焊接机（见下图）、99.999纯金线（直径 0.5-0.8MM）100米。
Full-Frame 全像 CCD
①工作原理：
光线 光线 光线 滤色 光
电流信号 数字信号
A/D转换
快 门
聚光片
彩色滤镜阵列
感光区
②特点：
●可以利用整个感光区域（没有暂存区的设计），有效增大感光范围， 同时也适用长时间曝光。 ●感光和电荷输出过程分开。因此，使用FF的数位相机在传送电流信号 时必须完全关闭快门，以隔离镜头入射的光线，这样就降低了拍摄速 度，限制了它的连拍功能。
CCD按工作原理分类
CCD
线性 Linear
扫描 Interline
全像 Full-Frame
全传
Frame-Transfer
超级 SUPER
聚光镜片
彩色滤镜阵列
感应电路
CCD 的三层结构： 上：聚光镜片 中：彩色滤镜阵列 下：感应电路
Linear 线性 CCD
是以一维感光点构成，通过步进马达扫描 图像，由于照片是一行行组成，所以速度较使
课外作业
分析CCD传感器的结构和工作原理。
帧行间转移： 在垂直消隐信号期间 由光电二极管进行信 号电荷的读出转移， 并送往垂直CCD,在垂 直消隐信号结束前所 有的信号电荷利用帧 转移高速转移到储存 部，进入垂直图像期 间后在水平消隐期间 利用线转移将信号逐 行送到水平CCD. 水平CCD送来的单行 电荷在水平图像期间 内向FD进行水平转移
矩阵式排列
“蜂巢”式排列
特点：
●CCD排列为不同于其它矩阵式排列，而是采用“蜂巢”式的八边形 排列组合。
●它的特殊排列方式可最大限度的有效利用CCD面积进行感光。
CCD ISO 感光能力 （数码相机 ISO）
1、胶片的ISO
按照胶片对光的化学反应速度可分为： ISO 100、ISO 200、ISO400 传统相机主要通过对胶卷盒上的DX编码 来确认其感光度
CMOS图像传感器
CCD和CMOS的结构比较
信号转移区别
CCD的维修
CCD是较易损的元件，尤其是2006年 以前生产的数码相机和摄像机，均为 采用索尼公司2002年10月至2004年3 月期间生产的成像元器件（CCD）的 机器。日本各大厂商于2005年10月已 经相继公布出现问题的机型，并承诺 延长保修期。
