高压电气试验安全技术操作规程

高压电气试验安全技术操作规程一、现场安全操作规程1.工作前明确工作任务和安全规定。

2.使用的工具必须符合安全规定。

3.接用试验电源,必须了解电压,必要时测量。

4.连接测试电源和维护电源,必须装设开关和保险,禁止带负荷接电源。

5.一切试验工作,电气设备的金属外壳应可靠接地（地网不具备可以不接）。

6.试验用电源如系接地的相电压,应分清地线和火线,被试品有接地时,电源的接地端子必须连接到测试对象的接地端子。

7.试验时,要做到一人接线,二人检查,特高压试验期间需要两人操作,确认无误后,再正式通电。

8.低压带电试验工作,要带绝缘手套和护目镜,工作时要穿长袖衣,主测试仪位于可靠的绝缘体上,使用有绝缘柄的工具,并有专人负责监护。

9.试验前的电气设备,必须记录铭牌数据,按规定进行试验,并做好各项试验记录。

10.使用前，应检查通过零位升高调整电压的电气设备,使用后要推回零位。

11.工作时要精力集中,发生异常情况要冷静,查明原因。

如有必要，手动断开断路器。

12.电容和大电感设备高压试验前后,都要进行充分放电,放电时要戴绝缘手套。

13.测量绝缘工作,必须断开电气设备的所有电源,并可靠接地,因工作需要拆除地线时,要遵守下列规定：a.用闸刀开关断开妨碍工作的接地线,若不能用刀闸断开,可拆除有关地线;b.根据需要拆除单相接地线;c.拆除接地线,保留短路线;d.在不得已时,接地线和短路可以完全消除。

二、高压试验安全操作规程1. 高压试验工作不得少于两人,试验前,测试人员应熟悉测试期间的安全预防措施。

2. 当设备连接器因测试而断开时,拆前应做好标记,接后应进行检查。

3. 试验装置（高压电机、升压变压器）的金属外壳应可靠接地（地网不具备可以不接）,高压引线应尽量缩短,必要时用绝缘材料牢固支撑。

4. 试验装置的电源开关,应使用具有过电流保护和过载自动跳闸的断路器。

5. 应在试验现场安装障碍物或围栏,并悬挂”高压试验危险”的标示牌或1米线。

电气试验工操作规程

电气试验工操作规程电气试验工操作规程1、试验时必须严格遵守现行的试验规程和安全操作规程的各项规定，不准擅自更改规程的数据。

2、试验前，试验负责人必须向全体人员详细交待试验任务和安全措施。

试验工作必须明确分工，所有人员都必须听从试验负责人的指挥，不许擅自操作和试验。

3、试验开始前，全部接线应有专人负责，接线时应先接仪表各部接线，调压器及开关手把位置应打在零位，并经试验负责人复查，最后搭接电源在接电源时，应先查明电压、合闸时要大声通告在场工作人员。

4、做绝缘试验时，必须首先察视试品的有关绝缘表面，并检查其外部情况后方可进行。

5、设备线路试验，必须停电进行。

在试验前必须严格遵守停送电制度，并做好验电、放电接地短路工作。

试验场所及被试品有可能造成危险者，都要设专人看守并设置警戒网。

6、大容量的电气设备，必须经过充分放电方可触及导体的导电部分。

7、试验开始前，应有专人详细记录试品的名牌数据试验工作条件，并验明有关规程标准，换算必要的数据。

8、全部操作均有试验负责人统一指挥，试验时不准说笑打闹和抽烟。

9、试验中发现有异常现象时，应立即通知试验负责人，决定是否停止试验，未查明原因前不准冒险试验。

10、停高压电源试验试品时，严禁只隔一个油开关工作，必须另隔开一个开、合明显的隔离开关。

11、带电的电压互感器，二次不准短路；电流互感器不准工路，且只准一端接地。

12、在试验结束后，需拆除试验接地时，应先拆除电源线。

13、试验完毕的设备应恢复原状态，检查无误后再按照停送电制度恢复送电。

14、当工作结束后，应查点仪表、设备、工具是否完整齐全，并妥善收置。

15、当操作人员发现触电和明显的危及人身及设备安全时应立即切断电源停止试验，并进行急救。

pcb 短路试验

pcb 短路试验
这些方法可以单独或组合使用，以确保PCB的质量和可靠性。在进行短路试验时，需要遵循相应的安全操作规程，以防止电路板或测试设备受到损坏。
1. 直观检查：通过目视检查PCB上的导线和连接点，寻找是否有不应该存在的电路连接。这种方法适用于简单的PCB，但对于复杂的多层PCB可能不够有效。
pcb 短路试验
2. 电阻测量：使用万用表或专用的测试设备，在PCB上进行电阻测量。通过测量不同连接点之间的电阻值，可以判断是否存在短路。如果两个本不应该连接的导线之间的电阻接近于零，那么可能存在短路问题。
pcb 短路试验
PCB（Printed Circuit Board，印刷电路板）短路试验是一种用于检测PCB上是否存在短路问题的测试方法。在PCB制造过程中，可能会出现导线之间的短路，这会导致电路功能异常或电路板损坏。因此，进行短路试验是确保PCB质量的重要步骤之一。
PCB短路试验通常使用以下பைடு நூலகம்法之一：
3. 短路探针：使用专用的短路探针，将探针分别接触到PCB上的不同连接点。如果两个本不应该连接的导线之间存在短路，探针会发出警告信号（例如声音或光信号）。
4. 热成像检测：使用红外热成像仪对PCB进行扫描，检测是否存在异常的热点。短路通常会导致电流异常，从而产生热量。通过热成像检测，可以发现潜在的短路问题。

电器试验工操作规程范本（2篇）

电器试验工操作规程范本一、安全操作1. 应戴好防护用具，包括安全帽、安全眼镜、防护手套等；2. 在操作前应检查设备是否正常，如有异常应立即报告；3. 确保工作场所的清洁，防止杂物堆放导致安全事故；4. 操作时保持专注，不得大声喧哗或分神；5. 遵守电器操作规程，不得随意更改工作步骤或跳过任何安全流程；6. 注意电器设备的维护保养，定期检查电线电缆是否磨损或老化；7. 熟悉应急救援程序，掌握紧急状况下的应对方法；8. 禁止擅自调试设备或使用未经授权的工具。

二、操作流程1. 准备工作1.1 检查试验设备和试验样品的完整性与正常情况；1.2 确认试验所需仪器设备及周边环境是否符合要求；1.3 检查试验室供电情况，确保电压稳定；1.4 根据试验要求准备所需试验材料和辅助工具。

2. 连接试验设备2.1 在试验前，先关闭试验设备和样品的电源开关；2.2 使用专用电缆将试验设备与电源连接；2.3 确保电缆连接牢固，不得有松动或接触不良的情况。

3. 调试试验设备3.1 打开试验设备的电源开关，并确保设备工作正常；3.2 根据试验要求进行设备的调试，调整合适的参数值；3.3 在设备调试期间，注意观察设备是否存在异常或故障；3.4 如有异常，应立即停止操作并报告给上级。

4. 安装试验样品4.1 将试验样品按要求安装到试验设备上，确保安装稳固；4.2 检查试验样品与设备的连接是否可靠；4.3 对试验样品的电缆进行检查，确保无破损或接触不良的情况。

5. 开始试验5.1 在试验设备和试验样品连接正常后，可以开始进行试验；5.2 按照试验要求，设置合适的试验参数和条件；5.3 在试验过程中，及时记录试验数据和观察到的情况；5.4 如果试验过程中发现异常，应立即停止并记录；5.5 试验结束后，关闭试验设备的电源开关。

三、事故应急处理1. 电气事故1.1 如果发生电气事故，应立即切断电源；1.2 避免用手直接触摸带电的设备或导线；1.3 立即通知相关负责人并报告事故情况；1.4 按照应急处理程序进行处理，确保人员安全。

漏电断路器跳闸的筛查步骤及操作规程

漏电断路器跳闸的筛查步骤及操作规程漏电断路器跳闸的筛查步骤漏电跳闸后的解决方法一、第一轮筛查检查是否有新的电器刚刚加入电路，将该电器去除，合闸察看。

新电器可能是内部发生故障或功率过大，引起过载。

假如没有新电器，则要检查该断路器下的全部插座（跳闸后没电的插座），看插着插头的插座上是否有被烧过的黑色，问问电器上有没有烧糊的味道。

假如有，则该用电器内部短路或漏电了（判定是短路还是漏电，可通过察看复位按钮状态），可以拿出去维护和修理了。

拔下该插头，电路即可回复正常。

二、第二轮筛筛查查看跳闸原因——察看复位按钮。

确定好是漏电跳闸还是非漏电跳闸后，开始做第一步检测。

第一步检测：漏电——拔下全部用电器插头，合闸，察看断路器是否跳闸，排出线路漏电的可能性。

假如没有连续跳闸，则线路中没有漏电，可连续下一步检测。

假如线路中有漏电，可直接进行第三轮筛查。

非漏电——拔下全部用电器插头，合闸，察看断路器是否跳闸，排出线路短路的可能性。

假如没有连续跳闸，则线路中没有短路，可连续下一步检测。

假如线路中有短路，可直接进行第三轮筛查。

第二步监测：逐一插上电器插头并打开电器，假如没有跳闸，则将插头拔下，连续下一个插头。

插到哪个插头跳闸了，则该用电器内部短路或漏电（通过察看复位按钮状态来确定）。

检测时，优先检测空调、洗衣机、电风扇等电机功率较大的电器，其次检测热水器、热水壶、电磁炉等内部含发热电阻丝的产品。

三、第三轮筛查此时已经可以断定，故障点在线路中。

在进行线路检测前，首先确定跳闸的断路器没有损坏。

判定时，可以将跳闸断路器下口的线接在旁边漏电断路器上，察看新断路器是否还是跳闸。

假如仍旧跳闸，则原断路器状态正常，否则应更换断路器。

检测时，应先将全部插座拆下，检查插座接线柱的接线和电线接头状态是否正常，是否有松动。

假如装修时使用了软线，还要检查电线是否完全插入了接线柱内。

假如插座有接线松动或插座损坏，应更换新插座。

假如接头处发生断裂，应重新安装接头。

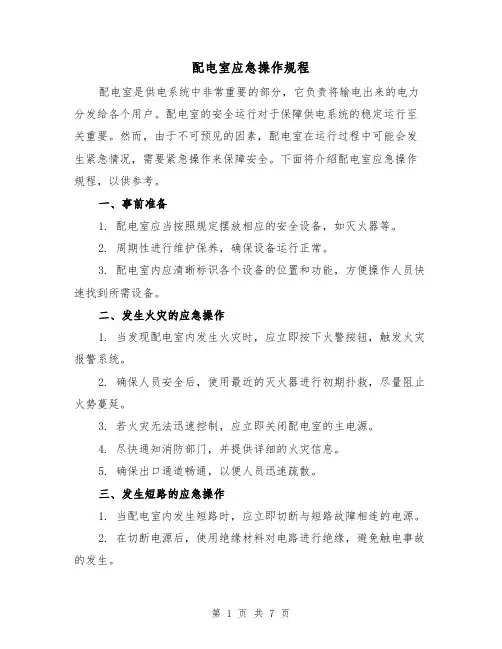

配电室应急操作规程(3篇)

配电室应急操作规程配电室是供电系统中非常重要的部分，它负责将输电出来的电力分发给各个用户。

配电室的安全运行对于保障供电系统的稳定运行至关重要。

然而，由于不可预见的因素，配电室在运行过程中可能会发生紧急情况，需要紧急操作来保障安全。

下面将介绍配电室应急操作规程，以供参考。

一、事前准备1. 配电室应当按照规定摆放相应的安全设备，如灭火器等。

2. 周期性进行维护保养，确保设备运行正常。

3. 配电室内应清晰标识各个设备的位置和功能，方便操作人员快速找到所需设备。

二、发生火灾的应急操作1. 当发现配电室内发生火灾时，应立即按下火警按钮，触发火灾报警系统。

2. 确保人员安全后，使用最近的灭火器进行初期扑救，尽量阻止火势蔓延。

3. 若火灾无法迅速控制，应立即关闭配电室的主电源。

4. 尽快通知消防部门，并提供详细的火灾信息。

5. 确保出口通道畅通，以便人员迅速疏散。

三、发生短路的应急操作1. 当配电室内发生短路时，应立即切断与短路故障相连的电源。

2. 在切断电源后，使用绝缘材料对电路进行绝缘，避免触电事故的发生。

3. 如果切断电源后短路故障仍然存在，应立即通知维修人员。

四、发生漏电的应急操作1. 当配电室内出现漏电情况时，应立即切断与故障电路连接的电源。

2. 使用绝缘材料绝缘故障电源，防止触电事故的发生。

3. 尽快寻找漏电源头，予以修复或更换。

五、设备故障的应急操作1. 当配电室内设备发生故障时，应立即切断与故障设备相连的电源。

2. 通知维修人员进行检修，修复故障设备。

六、不明气味的应急操作1. 当配电室内出现不明气味时，应立即切断与故障设备相连的电源。

2. 通风处理，确保空气流通。

3. 如有必要，立即通知有关部门进行气体检测，判断是否存在危险物质泄露。

七、人员受伤的应急操作1. 当配电室内有人员受伤时，应第一时间拨打急救电话。

2. 在等待急救人员到来期间，应做好相应的急救工作，如进行心肺复苏等。

3. 并在事故发生后及时报告上级部门及相关人员。

变频器检测故障的方法及操作规程

变频器检测故障的方法及操作规程变频器检测故障的方法变频器是一种常用的电流掌控器，在很多的行业中都有确定的应用。

变频器在使用的过程中也是会显现确定的故障的，那么检测故障的方法是什么呢一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应当有大约几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

假如有以下结果，可以判定电路已显现异常，A.阻值三相不平衡，可以说明整流桥故障。

B.红表棒接P 端时，电阻无穷大，可以断定整流桥故障或起动电阻显现故障。

2、测试逆变电路将红表棒接到P端，黑表棒分别接U、V、W上，应当有几十欧的阻值，且各相阻值基本相同，反相应当为无穷大。

将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必需注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会显现炸机（炸电容、压敏电阻、模块等）。

2、检查变频器各接播口是否已正确连接，连接是否有松动，连接异常有时可能导致变频器显现故障，严重时会显现炸机等情况。

3、上电后检测故障显示内容，并初步断定故障及原因。

4、如未显示故障，首先检查参数是否有异常，并将参数复归后，进行空载（不接电机）情况下启动变频器，并测试U、V、W三相输出电压值。

如显现缺相、三相不平衡等情况，则模块或驱动板等有故障5、在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时，建议是满负载测试。

三、故障判定1、整流模块损坏一般是由于电网电压或内部短路引起。

在排出内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

检验检测设备操作规程汇编

耐压测试台操作规程YD/JCG.01-2012一、操作步聚1、连接试验台的电源进线及输出线；2、接入电源，并根据各工件耐压的需要电压和时间，调整所调压器初始值及时间继电器;3、将试验台的两条出线（黑色、红色）进行短接，作一次空载短路试验，试验台应能立即报警；4、将试验台黑色的出线极夹在试品试验部位的一端，手持红色试棒，在试品试验部位的另一端进行接触，开始进行试验；5、缓缓转动调压手轮，电压在5秒内调至所需电压；6、耐压试验工作结束后，必须切断电源或脱离电网，以确保安全。

二、注意事项1、操作者一定要穿戴好劳保用品（绝缘垫、绝缘手套），工作思想高度集中；2、在指定区域内进行耐压试验，周围应使用防护围拦，并挂有明显“高压危险”警告牌或其他明显警告标志，严格检查校验台接地是否完好，确保人身安全；3、严禁其他人员或物件进入危险区域，高压线不准跨越指定操作区域；4、耐压试验台的操作，不准带高负荷合闸，调压器应从零电压逐步调到高电压，对经过耐压较高的试验物，应先进行短路放电后再取物。

接地电阻测试仪操作规程YD/JCG.02-2012一、准备工作1、接地电阻测试仪要有专人操作及保管；2、使用前应检查各处接线是否接通良好。

二、操作步骤1、将仪器插上电源插头，打开仪器电源开关；2、按电阻比对的校准方法将仪器校准；3、根据测量要求选择测量范围及分辨率，并将两测试极置于被测物的两极进行测量；4、测量结束时应切断电源并复位至0测量量程。

三、运行检查方法用标准电阻（BVR线，约InI长，2.5mm2）,接至输出端，接通电源，调节电流大于10A,在5秒内电流显示值约为IO mΩ左右，证明仪器功能正常。

四、注意事项1、仪器使用时，应轻拿轻放；2、应防止机械损伤或介质污染，使用后应将仪器放回包装盒中，并妥善保管。

一、准备工作1、绝缘电阻摇表要有专人操作及保管；2、使用前应检查各处接线是否接通良好。

二、操作步骤1.所用兆欧表的额定电压与被测设备工作电压相适应；2.在测量设备的绝缘电阻时，必须先切断设备的工作电压源，较大电容的设备必须先放电；3.兆欧表使用时应处于水平位置，断开1、E线时，摇表指针处于8,短接时摇表指针为零；4.兆欧表操作时摇动速度应为120转/分左右，时间不低于1分钟；5.兆欧表1端接被测物体，E接地，G端接屏蔽。

电气检测仪表安全技术操作规程(3篇)

电气检测仪表安全技术操作规程一、引言电气检测仪表是一种用于测试和检测电器设备或电路的仪器仪表。

在进行电气检测过程中，安全是至关重要的。

本文将介绍电气检测仪表的安全技术操作规程，以确保操作人员的人身安全和设备的正常运行。

二、准备工作1. 检查仪表在使用电气检测仪表之前，必须仔细检查其外观和功能是否正常。

如发现任何损坏或问题，应及时进行维修或更换。

2. 检查电气设备或电路在开始电气检测之前，必须先检查待测设备或电路的电源是否已关闭，并拔下电源插头。

同时，确认设备或电路上无残留电荷，以免触电危险。

3. 佩戴个人防护装备操作人员在进行电气检测时，必须佩戴适当的个人防护装备，包括安全帽、绝缘手套、工作鞋等。

这些装备可以有效地降低电击和其他伤害的风险。

4. 确定工作区域在进行电气检测时，必须确保工作区域安全整洁，并清除任何可能引起危险的障碍物。

此外，其他人员应被要求远离工作区域，以避免意外触电。

三、操作步骤1. 接地操作在进行电气检测之前，必须先进行接地操作。

这意味着将电气检测仪表的接地线连接到设备或电路的可接地部分。

接地可以减少电流通过人体的概率，并提供更好的安全性。

2. 正确接线在进行电气检测时，必须确保仪表的接线正确无误。

接线错误可能导致测量结果不准确，甚至可能对设备造成损坏。

因此，在接线之前，应仔细阅读设备说明书，并按照正确的接线方法进行操作。

3. 保持仪表干燥电气检测仪表应保持干燥。

如果仪表进入水中或与湿润的表面接触，可能会导致电击危险。

因此，在使用仪表之前，应确保工作区域干燥，并避免将仪表放置在潮湿环境中。

4. 避免过载在进行电气检测时，必须确保仪表的额定电流范围内。

超过仪表的额定电流可能会破坏仪表，并对操作人员造成伤害。

因此，在进行检测之前，应确定待测电路或设备的电流范围，并选择合适的测量范围。

四、事故处理1. 断电如果发生任何意外事故，如操作人员触电或仪表发生故障，应立即切断电源。

切断电源是最有效和安全的方式来防止进一步的损害和伤害。

外部短路实验方法

外部短路实验方法外部短路实验方法是一种用于测试电路中是否存在短路的实验方法。

在电路中，短路是指电流在电路中无法正常流动的现象，通常是由于两个或多个电路元件之间的导线连接错误或损坏导致的。

短路会导致电路过载、电压下降甚至发生火灾等危险，因此及早发现并修复短路问题非常重要。

以下将介绍几种常见的外部短路实验方法。

1. 电路分段法电路分段法是最常用的外部短路实验方法之一。

该方法通过将电路分为多个段落，逐一检查每个段落的连接情况，以确定是否存在短路。

具体操作步骤如下：将电路分为几个段落，每个段落包含一部分电路元件和导线。

然后，逐一检查每个段落的导线连接情况，确保没有接错或损坏的导线。

接下来，将每个段落与电源连接，并逐一测试每个段落的电流和电压。

如果某个段落的电流异常高或电压异常低，可能存在短路。

通过逐一排除每个段落，确定导致异常的段落，并修复短路问题。

2. 导线连通性测试器导线连通性测试器是一种专门用于检测导线连通性的仪器。

它通过发送一个信号到被测导线上，并检测信号是否能够正常通过，从而判断导线是否存在短路。

具体操作步骤如下：将导线连通性测试器的探针分别接触被测导线的两端，并打开测试器。

然后，测试器会发送一个信号到被测导线上，如果信号能够正常通过，测试器会显示导线是良好的；如果信号无法通过，测试器会显示导线存在短路。

根据测试结果修复短路问题。

3. 电路板布线检查电路板布线检查是一种用于检查电路板上导线连接情况的方法。

电路板上的导线连接错误或损坏可能会导致短路问题。

具体操作步骤如下：仔细检查电路板上的导线连接情况，确保没有接错或损坏的导线。

然后，使用万用表或示波器等仪器对电路板上的导线进行连通性和电阻等测试。

根据测试结果修复导线连接错误或更换损坏的导线。

4. 热成像仪热成像仪是一种利用红外线热辐射原理来检测电路短路问题的仪器。

短路通常会引起电路局部温度升高，通过热成像仪可以直观地观察电路中是否存在热点，从而判断是否存在短路。

电气检测仪表安全技术操作规程范本

电气检测仪表安全技术操作规程范本1. 概述本安全技术操作规程适用于电气检测仪表的安全操作，旨在保障操作人员的人身安全和设备的正常运行。

操作人员在进行电气检测仪表操作前，必须严格遵守本规程的要求。

2. 安全准备2.1 在进行电气检测仪表操作前，操作人员应经过专业培训并持有相关证书。

2.2 遵循相关安全规章制度，准确了解工作环境和特殊情况，进行全面的安全风险评估。

2.3 务必佩戴符合标准的个人防护装备，如安全帽、防护眼镜、防护手套等。

3. 仪表操作安全措施3.1 检查仪表设备的完好性3.1.1 仔细检查仪表设备的外观，确保无破损、裂纹等缺陷。

3.1.2 检查连接线路的固定情况，保证连接牢固可靠。

3.2 仪表设备电气安全3.2.1 确保仪表设备的电源已经切断，严禁在电气设备上进行操作。

3.2.2 操作人员应定期检查电源线路的绝缘性能，确保电气安全。

3.2.3 禁止使用损坏的电气设备，如电线、插头等，必要时应及时更换维修。

3.3 操作人员个人安全措施3.3.1 在操作过程中注意自身姿势，保持站立姿势稳定。

3.3.2 禁止手部潮湿，防止电气性麻痹。

3.3.3 如遇突发情况，迅速脱离现场，并立即采取相应的应急措施。

3.4 仪表设备的放置3.4.1 将仪表设备放置在坚固平稳的底座上，确保其稳定性。

3.4.2 避免将仪表设备晒于阳光直接照射下，不得将其放置在潮湿、高温、易燃等环境下。

3.5 操作结束后的处理3.5.1 完成仪表设备的操作后，关闭电源并拔掉电源插头。

3.5.2 清理工作现场，保持整洁有序，如有需要，通风并通知相关人员。

3.5.3 及时提交操作记录，并将仪表设备归位存放。

4. 应急处理措施4.1 电气事故的应急处理4.1.1 在电气事故发生时，迅速切断电源，并立即通知相关人员。

4.1.2 根据现场情况，进行应急抢救，尽量确保人员的安全。

4.2 火灾事故的应急处理4.2.1 若发生火灾事故，应迅速报警并调度消防力量进行扑救。

低压配电室试验操作规程

低压配电室试验操作规程1. 引言低压配电室是电力系统中非常重要的一个环节，用于将高压电能转换为低压电能，并向各个用电设备供电。

为了确保低压配电室的正常运行和安全使用，需要进行一系列的试验操作。

本文档将详细介绍低压配电室试验的操作规程，并提供相应的注意事项和安全提示。

2. 试验前准备在进行低压配电室试验前，需要进行以下准备工作：•确保试验人员具备相关知识和技能，了解低压配电室的基本原理和操作要求。

•试验人员应佩戴符合安全要求的个人防护装备，包括安全帽、绝缘手套和绝缘鞋等。

•检查试验设备和仪器的完好性，并进行必要的检修和维护。

•确保试验现场的清洁和整洁，严禁乱堆乱放杂物。

3. 试验操作流程3.1 试验前准备1.关闭低压配电室的主开关，并确保所有回路均已断开。

2.检查低压配电室的安全措施是否已经生效，如防护装置是否安装到位、安全接地是否可靠等。

3.检查试验设备和仪器的正常工作状态，如电源是否接通、仪表是否校准、连接线是否完好等。

4.将试验设备和仪器连接到相应的回路上，确保连接正确、牢固。

3.2 试验操作步骤1.启动低压配电室的主开关，并观察运行状态，确保无异常。

2.逐个合上回路的开关，确保每个回路都能正常接通。

3.检查低压配电室的电压、电流等参数是否正常，如有异常应及时停机检修。

4.检测低压配电室的绝缘性能，包括线与线之间和线与地之间的绝缘电阻，确保达到要求。

5.对低压配电室进行过载试验，将负载渐渐加大，观察并记录相关参数。

6.对低压配电室进行短路试验，将短路电流加入，观察并记录相关参数。

7.在试验结束后，逐个断开回路的开关，并观察运行状态，确保无异常。

8.关闭低压配电室的主开关，结束试验。

4. 注意事项和安全提示•在进行低压配电室试验时，严禁越过安全措施和限制条件，例如不得超负荷使用、不得随意接线等。

•进行试验时，应密切关注低压配电室的运行状态，一旦发现异常应立即停机检修。

•试验设备和仪器的使用应符合相关标准和规定，严禁使用损坏或过期的设备。

短路测试仪操作规程

短路测试仪操作规程文件阶层三阶文件文件编号版次A0 页码
1、操作前准备
1.1开机前先清洁设备表面和测试笔的接触位置；
1.2检查设备电源及各开关按钮是否正常使用;
1.3检查仪表开关及指示灯是否良好无松动且处在打开状态；
2、作业步骤
2.1开机：先接通电源，并使报警开关处在打开状态；
2.2用测试笔两端分别触碰电芯两端极耳；通过不同状态指示灯的显示和报警器状态判断电芯是否良好；
2.3关机：关闭电源，收好表笔；
3、设备保养
3.1每天用细砂纸轻轻打磨测试笔接触位置，防止测试笔不干净或表面氧化影响测试效果；
3.2每天清洁设备表面；
4、安全控制
4.1设备必须做好防水防潮；
4.2不得双手同时触摸两只测试笔。

短路测试仪。

断路器测试仪安全操作规程

断路器测试仪安全操作规程
《断路器测试仪安全操作规程》
一、前言
断路器测试仪是一种用于测试断路器性能的专业仪器设备，为了保障使用者的安全，特制定本规程，以规范断路器测试仪的安全操作。

二、经验操作人员
1. 只有经过专业培训并具有相关资质证书的人员才能操作断路器测试仪；
2. 在操作断路器测试仪时，应穿戴好防护设备，并遵守相关安全操作规程。

三、断路器测试仪的检查和维护
1. 在使用断路器测试仪之前，必须对设备进行全面的检查，确保设备的各项功能正常；
2. 每次使用后，都要对断路器测试仪进行清洁和维护，保持设备的良好状态。

四、断路器测试仪的安全操作
1. 在使用断路器测试仪之前，要对被测试的断路器进行全面的检查，确保断路器没有故障；
2. 在进行测试时，要严格按照设备说明书的操作步骤进行，不得随意更改；
3. 在测试过程中，使用者应保持清醒状态，严禁在操作断路器测试仪时喝酒、酗酒、吸烟等行为；
4. 在测试结束后，要将断路器测试仪的各项开关关闭，并将设备进行清洁和维护。

五、突发事故处理
1. 如果在使用断路器测试仪的过程中发生了意外，应立即停止测试，并及时向相关部门汇报；
2. 在发生火灾、电击、设备损坏等紧急情况时，要立即停止操作，并采取有效的措施保护自己和他人的安全。

六、结语
断路器测试仪的安全操作规程是为了保障使用者的人身安全，确保测试工作的顺利进行而制定的。

希望所有使用断路器测试仪的人员严格遵守规程，做好安全防护工作，确保自身安全。

三相短路接地线系列安全操作及保养规程

三相短路接地线系列安全操作及保养规程1. 引言三相短路接地线是电力系统中重要的安全设备之一，用于保护电力设备和人员免受电气故障带来的危险。

本文档介绍了三相短路接地线的安全操作和保养规程，以确保其正常运行和延长使用寿命。

2. 安全操作规程2.1 安全操作前的准备工作•确保操作人员经过专业培训，掌握使用三相短路接地线的技能。

•在执行任何操作前，必须先检查设备是否完好无损，并确认其工作状态良好。

•使用安全防护设备，如手套、护目镜和耳塞，以保护自己免受可能的危险。

2.2 安装及拆卸操作•在安装三相短路接地线之前，必须确保电力系统已断电，并使用正确的工具和设备进行操作。

•根据设备制造商提供的安装说明，正确连接三相短路接地线。

•在拆卸三相短路接地线之前，必须先断开电力系统，并按照正确的顺序和步骤进行操作。

2.3 运行及维护操作•在运行三相短路接地线之前，必须先检查所有连接是否安全可靠，并排除潜在的安全隐患。

•定期对三相短路接地线进行维护保养，包括清洁、紧固螺母、防锈处理等，以确保其正常工作及延长使用寿命。

•注意使用环境，避免长期暴露在潮湿、高温或恶劣的工作条件下，以免影响设备的寿命和性能。

•如果发现任何故障或异常，应立即停止使用三相短路接地线，并寻求专业人士的帮助进行维修。

3. 保养规程3.1 清洁保养•定期使用干净的布或软刷清洁短路接地线的外部表面，以去除尘土和脏物。

•避免使用含有化学物质的清洁剂，以免损坏设备的表面涂层或绝缘材料。

3.2 螺母紧固•检查短路接地线上的螺母是否松动，并按照制造商提供的扭矩值进行适当的紧固。

3.3 防锈处理•对于采用金属材料制作的三相短路接地线，在表面涂覆防锈剂，以防止金属腐蚀和氧化。

3.4 绝缘材料保护•定期检查短路接地线的绝缘材料是否有损坏或老化现象。

•如果发现任何损坏或老化的绝缘材料，应立即更换以确保设备的安全性。

4. 总结本文档总结了三相短路接地线的安全操作和保养规程，包括安装及拆卸操作、运行及维护操作以及清洁保养、螺母紧固、防锈处理和绝缘材料保护等。

主变380v短路试验

主变380v短路试验1.引言1.1 概述主变380V短路试验是一种常见的电力设备试验方法。

在进行该试验时，将主变连接至380V电源，通过合适的测试装置和设备，将系统短路。

通过对系统在短路状态下的性能进行测试和分析，可以评估主变的电气性能和安全性。

通过主变380V短路试验，可以获取主变在短路状态下的电流、电压、温度等重要参数。

同时，该试验还能够检测主变在短路时的断口电压恢复能力、短路电流限制能力以及对系统的保护和自动切断装置的响应速度进行评估。

由于主变在正常运行过程中可能会发生短路故障，因此主变380V短路试验是必不可少的一项试验。

该试验可以验证主变在短路状态下的安全性能，并为电力系统的稳定运行提供可靠保障。

综上所述，主变380V短路试验是一项重要的电力设备试验方法，通过对主变在短路状态下的性能进行评估，既可以提高主变的安全性能，也能够保证电力系统的正常运行。

在本篇文章中，我们将深入探讨主变380V 短路试验的具体内容、测试方法和结果分析，旨在为读者提供全面深入的了解和指导。

1.2 文章结构文章结构部分的内容是对整篇文章的结构进行说明和介绍，使读者对文章的内容和逻辑有一个清晰的了解。

在本文中，文章结构可以按照以下方式进行描述：文章分为引言、正文和结论三个主要部分。

引言部分首先概述了主变380v短路试验的背景和意义，介绍了在电力系统中主变380v短路试验的重要性。

接着，文章结构部分对整篇文章进行了概述，对各个部分的主要内容进行了简要介绍。

通过整体结构的说明，读者能够提前了解到文章中会包含哪些内容和主要的论述点。

正文部分是文章的核心，主要包括了主要要点1和主要要点2两个部分。

在这两个部分中，将介绍与主变380v短路试验相关的主要知识和内容，包括试验过程、设备要求、试验结果分析等。

每个主要要点都会详细阐述相应的内容，并提供相关的论证和数据支持，以便读者全面了解主变380v短路试验。

最后，结论部分对整体文章进行总结。

tbox外置天线开短路检测策略

tbox外置天线开短路检测策略TBox外置天线开短路检测策略一、引言在现代科技发展的浪潮下，无线通信已经成为人们生活中不可或缺的一部分。

而TBox作为无线通信设备的重要组成部分，其正常工作与否对整个通信系统的稳定性和可靠性有着至关重要的影响。

因此，对TBox外置天线的开短路进行有效检测，是确保通信质量稳定的重要环节。

二、开短路检测原理TBox外置天线开短路检测的核心原理是通过对天线输入输出端口的电阻进行监测，来判断天线是否存在开路或短路情况。

具体而言，通过测量输入输出端口电阻的变化情况，可以准确判断天线的工作状态，并及时采取相应措施来保障通信质量。

三、开短路检测策略1. 天线质量检查在安装TBox外置天线之前，首先需要对天线进行质量检查。

检查天线的外观是否完好，是否有明显的损坏或变形。

同时，还需检查天线接口是否干净，并确保连接是否牢固。

这样可以避免由于天线本身质量问题导致的开短路情况。

2. 输入输出端口电阻测量通过使用电阻测量仪等设备，对TBox外置天线的输入输出端口电阻进行测量。

正常情况下，输入输出端口电阻应该在合理范围内，如50欧姆。

若测量结果显示电阻值明显偏离正常范围，则可能存在开路或短路情况，需要进一步检查和修复。

3. 线路连接检查检查TBox外置天线与TBox之间的线路连接是否正确。

确保连接线路没有断开、松动或短路等问题。

同时，还需检查线路接头的质量，确保接头的稳定性和可靠性。

如发现连接线路存在问题，应及时修复或更换。

4. 定期检测和维护为了确保TBox外置天线的正常工作，应定期进行开短路检测和维护。

可以根据具体情况，制定一定的检测计划，如每季度或每半年进行一次全面检查。

在检测过程中，要严格按照操作规程进行操作，并记录检测结果和维护情况。

五、结论TBox外置天线的开短路检测是确保通信质量稳定的重要环节。

通过对天线质量的检查、输入输出端口电阻的测量、线路连接的检查以及定期检测和维护，可以及时发现和解决天线开短路问题，保障通信系统的稳定性和可靠性。

短路电流测量方法

短路电流测量方法短路电流是指在电路中发生短路故障时，电流通过故障点的电流值。

短路故障是一种常见的电路故障，能够导致电路的短暂或持续性故障，并可能对设备和人员造成严重的危害。

因此，准确测量短路电流对于保障电气设备的安全运行至关重要。

短路电流测量方法主要有直接测量法和间接测量法两种。

一、直接测量法直接测量法是通过直接连接测量仪表来测量短路电流的方法。

这种方法的优点是测量数据准确可靠，但需要在实际操作中具备特定的条件和技术要求。

1. 电流互感器法：该方法适用于交流电路的短路电流测量。

通过将电流互感器安装在故障点附近，将故障点处的电流转化为可以测量的电流信号，再通过测量仪表进行读取和记录。

2. 短路电压法：该方法适用于直流电路的短路电流测量。

通过在故障点处接入一个已知电阻的电压表，根据欧姆定律计算故障点处的电流值。

3. 钳形电流表法：该方法适用于直流和交流电路的短路电流测量。

通过将钳形电流表夹在故障点附近的导线上，利用电磁感应原理测量故障点处的电流值。

二、间接测量法间接测量法是通过测量其他参数来间接计算短路电流的方法。

这种方法的优点是操作简便，不需要直接接触故障点，但测量结果的准确性受到其他参数测量的影响。

1. 电压法：通过测量短路故障点处的电压和电路的阻抗来计算短路电流。

需要注意的是，测量电压时应选择合适的测量点和测量仪表，以保证测量结果的准确性。

2. 功率法：通过测量短路故障点处的有功功率和功率因数来计算短路电流。

需要注意的是，测量功率时应选择合适的测量点和测量仪表，并确保电路处于稳定工作状态。

3. 电阻法：通过测量短路故障点处的电阻和电源电压来计算短路电流。

需要注意的是，测量电阻时应选择合适的测量方法和仪表，以保证测量结果的准确性。

短路电流测量方法的选择应根据实际情况和具体要求来确定。

在进行短路电流测量时，应注意以下几点：1. 确定测量对象和测量点：根据电路结构和故障点位置，确定需要进行短路电流测量的对象和测量点。
