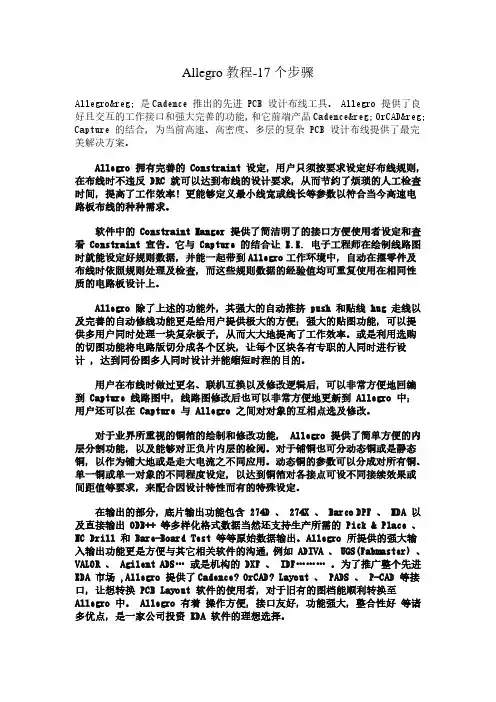

Cadence Allegro教程-17个步骤
Allegro教程-17个步骤Allegro® 是Cadence 推出的先进 PCB 设计布线工具。
Allegro 提供了良好且交互的工作接口和强大完善的功能，和它前端产品Cadence® OrCAD® Capture 的结合，为当前高速、高密度、多层的复杂 PCB 设计布线提供了最完美解决方案。
Allegro 拥有完善的 Constraint 设定，用户只须按要求设定好布线规则，在布线时不违反 DRC 就可以达到布线的设计要求，从而节约了烦琐的人工检查时间，提高了工作效率！更能够定义最小线宽或线长等参数以符合当今高速电路板布线的种种需求。
软件中的 Constraint Manger 提供了简洁明了的接口方便使用者设定和查看 Constraint 宣告。
它与 Capture 的结合让 E.E. 电子工程师在绘制线路图时就能设定好规则数据，并能一起带到Allegro工作环境中，自动在摆零件及布线时依照规则处理及检查，而这些规则数据的经验值均可重复使用在相同性质的电路板设计上。
Allegro 除了上述的功能外，其强大的自动推挤 push 和贴线 hug 走线以及完善的自动修线功能更是给用户提供极大的方便；强大的贴图功能，可以提供多用户同时处理一块复杂板子，从而大大地提高了工作效率。
或是利用选购的切图功能将电路版切分成各个区块，让每个区块各有专职的人同时进行设计，达到同份图多人同时设计并能缩短时程的目的。
用户在布线时做过更名、联机互换以及修改逻辑后，可以非常方便地回编到 Capture 线路图中，线路图修改后也可以非常方便地更新到 Allegro 中；用户还可以在 Capture 与 Allegro 之间对对象的互相点选及修改。
对于业界所重视的铜箔的绘制和修改功能， Allegro 提供了简单方便的内层分割功能，以及能够对正负片内层的检阅。
对于铺铜也可分动态铜或是静态铜，以作为铺大地或是走大电流之不同应用。
allegro designe 设置其元件库
allegro designe entry hdl绘图如何设置其元件库2012-07-06 15:18:01cadence原理图绘制，大多数人都是用CIS，就是原orcad的原理图绘制软件，但是还有一些人使用cadence自己的那个原理图绘制软件，就是designe entry hdl。
我个人喜欢orcad，hdl使用起来很别扭。
但是因为某些原因还是要使用hdl，所以说一下，如果使用hdl绘制原理图，如何制作其元器件库的步骤。
按下面的图片操作，就好了。
点击完成按钮后，弹出下面对话框，说明创建成功了。
然后manager界面变成下面的样子，这个很重要，如果没有，那就是你前面没有设置对。
点击 library explorer，就是那个矩形按钮，带颜色的，看起来，有点小可爱的样子。
在symbol那个选项右键new symbol，添加一个symbol_1.不要勾选use pin name 那个选项。
开始添加管脚了。
；7404管脚图。
这里说明一下，手动一个一个的把管脚点上去吧，按着上面的截图操作，个人认为这里的操作很扯淡，很别扭，没有orcad 好用。
像很多人都是用orcad 绘制原理图，然后用powerpcb ，或者allegropcb 来绘制pcb 文件，看来是有道理的啊。
给元器件添加封装，但是菜单命令却是生成封装，哎，没有办法，谁让你用cadence呢。
我就给他添加了一个dip14的封装。
在S1那一列，输入对应的封装dip14上的管脚号，要和7404库管脚号对应。
这点很扯淡，真的。
我到这里，7404元器件是制作完成了。
下面使用manager打开一个原理图，然后加载7404，看看制作的对不对。
点击打开工程按钮，然后选择一个工程打开。
manager变成下面界面。
点击setup按钮，接下来，设置我们7404库的路径，按着下图设置。
添加7404库。
完成后，回到manager界面，然后点击design entry按钮，小可爱的那个按钮。
ConceptHDL原理图设计
AllegrｏDesign EnｔrｙHＤL原理图输入方式孙海峰Ｄeｓign EntrｙHDＬ就是Cadence公司原有得原理图设计输入系统,提供了一个全面、高效、灵活得原理图设计环境,具有强大得操作编辑功能。
设计者在HDL环境中能够完成整个原理图设计流程，可以进行层次原理图与平面原理图输入、原理图检查、生成料单、生成网表等工作。
HDL还能与Allegrｏ工具很好得集成在一个工程中,可很方便得实现原理图到PＣB得导入,以及PCＢ改动反标到原理图等交互式操作。
接下来，按照原理图设计输入流程,我来详细阐述DesiｇｎEntry HDＬ原理图得输入方式。
一、进入DeｓigｎEｎtry HDL用户界面进入ＨＤＬ原理图输入界面得步骤如下.1、执行“开始/程序/Cａdencｅ１６、3／Design Entry HDL”命令,将弹出产品选择对话框２、进入产品界面,弹出Open Prｏjｅct对话框其中OpｅｎRｅcｅnt用以打开最后运行得项目；Open Open an ExisｔinｇＰrｏject用以打开一个已有得项目;Create a Nｅw Ｐrojｅct用以新建一个项目。
3、点击Ｃrｅａtｅa NｅｗProject新建项目，则进入新建项目向导,填入新建项目名称与保存位置，如下图。
4、点击下一步,进入Prｏjｅct Librarieｓ对话框,在可用元件库中为项目添加元件库5、点击下一步，进入Design Naｍe对话框，Ｌiｂｒaｒy中选择需要得元件库,Ｄesign 中可以填写新建项目名称，也可以选择已有元件，对其进行修改。
6、点击下一步,进入Summary对话框,显示前面步骤所设置得所有内容。
７、点击Finｉｓh按钮,在接下来得对话框中均确定就可以完成项目得新建,并出现原理图工作界面。
其中:(1)标题栏——显示文件所在路径与文件名称;（2）菜单栏——项目所有相关操作得集合;包含了文件菜单、编辑菜单、视图菜单、元件菜单、画线菜单、文本菜单、模块菜单、群组菜单、显示菜单、仿真菜单、ＲF—PCB菜单、工具菜单、窗口菜单与帮助菜单。
Allegro操作说明（中文）Word文档
Allegro操作说明（中⽂）Word⽂档26、⾮电⽓引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。
注意：regular pad要⽐drill hole⼤⼀点27、Allegro建⽴电路板板框步骤：1、设置绘图区参数，包括单位，⼤⼩。
2、定义outline区域3、定义route keepin区域（可使⽤Z-copy操作）4、定义package keepin区域5、添加定位孔28、Allegro定义层叠结构对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane，同时还要在电⽓层之间加⼊电介质，⼀般为FR-43、指定电源层和地层都为负⽚（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、z-copy –> find⾯板选shape（因为铺铜是shape）–> option⾯板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape）完成GND层覆铜7、相同的⽅法完成POWER层覆铜Allegro⽣成⽹表1、重新⽣成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。
3、⽣成⽹表：tools –> create netlist，产⽣的⽹表会保存到allegro⽂件夹，可以看⼀下session log内容。
29、Allegro导⼊⽹表1、file –> import –> logic –> design entry CIS（这⾥有⼀些选项可以设置导⼊⽹表对当前设计的影响）2、选择⽹表路径，在allegro⽂件夹。
allegro操作流程
allegro操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 启动 Allegro 软件打开 Allegro 软件。
ConceptHDL原理图设计说明
Allegro Design Entry HDL原理图输入方式海峰Design Entry HDL是Cadence公司原有的原理图设计输入系统，提供了一个全面、高效、灵活的原理图设计环境，具有强大的操作编辑功能。
设计者在HDL环境中能够完成整个原理图设计流程，可以进行层次原理图和平面原理图输入、原理图检查、生成料单、生成网表等工作。
HDL还能与Allegro工具很好的集成在一个工程中，可很方便的实现原理图到PCB的导入，以及PCB改动反标到原理图等交互式操作。
接下来，按照原理图设计输入流程，我来详细阐述Design Entry HDL原理图的输入方式。
一、进入Design Entry HDL用户界面进入HDL原理图输入界面的步骤如下。
1、执行“开始/程序/Cadence 16.3/Design Entry HDL”命令，将弹出产品选择对话框2、进入产品界面，弹出Open Project对话框其中Open Recent用以打开最后运行的项目；Open Open an Existing Project用以打开一个已有的项目；Create a New Project用以新建一个项目。
3、点击Create a New Project新建项目，则进入新建项目向导，填入新建项目名称和保存位置，如下图。
4、点击下一步，进入Project Libraries对话框，在可用元件库中为项目添加元件库5、点击下一步，进入Design Name对话框，Library中选择需要的元件库，Design中可以填写新建项目名称，也可以选择已有元件，对其进行修改。
6、点击下一步，进入Summary对话框，显示前面步骤所设置的所有容。
7、点击Finish按钮，在接下来的对话框中均确定就可以完成项目的新建，并出现原理图工作界面。
其中：（1）标题栏——显示文件所在路径和文件名称；（2）菜单栏——项目所有相关操作的集合；包含了文件菜单、编辑菜单、视图菜单、元件菜单、画线菜单、文本菜单、模块菜单、群组菜单、显示菜单、仿真菜单、RF-PCB菜单、工具菜单、窗口菜单和帮助菜单。
Cadence、Allegro技巧—董磊..
Cadence、Allegro技巧—董磊..⽬录：1.Allegro中颜⾊、字号等设置好以后，保存，新建的封装可以直接导⼊设置⽂件2.相同的布局可以⽤copy命令。
3.allegro中器件交换、引脚交换4.旋转多个元件技巧5.如何将cadence原理图转换成DXP原理图6.在allergroPCB⾥⾯如何显⽰某个元件的详细信息，如引脚编号等7.如何查找原理图的某个元件？8.Allegro查找元件的⽅法9.cadence打开时会出现StartPage页，怎样关掉？10.如何将strokes ⽂件导⼊到⾃⼰的Allegro⾥⾯？11.如何删除orCAD原理图中的警告错误标志？12.画出边框如何复制到Rout keepin和Pakage Keepin？13.orCAD库⾥的元件做了修改，如何更新到原理图？14.动态覆铜不避让过孔和⾛线怎么解决？15.如何单独增⼤某个焊盘和过孔与shape的间距？16.cadence原理图如何批量更新或替换某类元件？17.cadence怎样批量修改元件的属性？18.cadence怎样为原理图库的器件添加封装？19.Allegro⾥怎样锁定和解锁某元件？20.导⼊⽹表的注意事项：21.cadence怎样隐藏所有的value？22.allegro如何导出DXF⽂件？23.Allegro怎样查看有没有未完成的布线？24.Allegro如何将某⼀⽹络Cline、shape、vias等更改颜⾊？25.Allegro怎样使⽤想要的颜⾊⾼亮某⼀条线？26.Allegro⾥增加阻焊层soldermask（露出铜⽪加锡增⼤导通量）1.Allegra中颜⾊、字号等设置好以后，保存，新建的封装可以直接导⼊设置⽂件步骤：a)先设置好适合的颜⾊、字号等参数。
b)确定打开的是allegro PCB designGXLc)File->export->paramters->选中⾃⼰想要导出的，导出到指定⽂件夹⾥。
Cadenceallegro菜单使用说明
Cadenceallegro菜单使用说明Cadence Allegro菜单使用说明1. 简介本文档旨在向使用Cadence Allegro软件的用户提供菜单使用说明。
Cadence Allegro是一款常用的电子设计自动化（EDA）软件，有助于进行电路设计和 PCB 布局。
2. 界面概述Cadence Allegro的界面主要由工具栏、菜单栏和主编辑区组成。
菜单栏包含了软件的各种功能和工具，方便用户进行设计和布局操作。
3. 菜单使用Cadence Allegro的菜单栏提供了丰富的功能和工具，方便用户进行电路设计和布局。
以下是一些常用菜单和其功能的介绍：3.1 文件菜单文件菜单可以用于新建、打开和保存设计文件，以及进行打印和导出等操作。
- 新建设计文件: `文件` -> `新建`- 打开设计文件: `文件` -> `打开`- 保存设计文件: `文件` -> `保存`- 打印设计文件: `文件` -> `打印`- 导出设计文件: `文件` -> `导出`3.2 编辑菜单编辑菜单提供了一系列用于编辑和处理设计文件的功能和工具。
- 撤销上一步操作: `编辑` -> `撤销`- 复制选定的元件或图形: `编辑` -> `复制`- 粘贴剪贴板的内容: `编辑` -> `粘贴`- 删除选定的元件或图形: `编辑` -> `删除`- 查找和替换元件或图形: `编辑` -> `查找和替换`3.3 视图菜单视图菜单用于控制设计的可见性和显示方式。
- 放大或缩小设计: `视图` -> `放大` / `视图` -> `缩小`- 移动设计视图: `视图` -> `移动`- 显示或隐藏参考层: `视图` -> `参考层`- 显示或隐藏网络标签: `视图` -> `网络标签`3.4 工具菜单工具菜单提供了一些实用的辅助工具和功能。
- 进行电路仿真: `工具` -> `电路仿真`- 进行电路布局和线路连接: `工具` -> `布局和线路连接`- 进行信号完整性分析: `工具` -> `信号完整性分析`- 进行功率完整性分析: `工具` -> `功率完整性分析`4. 其他说明以上仅是一些常用菜单和功能的介绍，Cadence Allegro软件还提供了许多其他有用的功能和工具，用户可以根据自己的需求进行探索和使用。
Cadence原理图库的制作及使用(二)
Cadence原理图库的制作及使用（二）在上一节中，我们讲述了一种原理图库的制作方法：使用封装编辑器创建封装，然后生成符号。
在本节内容当中，我们将要讲述另外一种制作方法：先创建符号，然后由符号得到封装。
本节将要讲述另外一种方法：从符号得出封装。
根据前面章节叙述的内容首先创建一个库项目，进入如图5_33所示界面。
5_33然后点击“File/Change Product”，进入如图5_34所示界面，选择“Allegro PCB Librarian 610（PCB Librarian Expert）”选项，点击确定，完成设计模块的选择。
5_34单击图5_33中“Part Developer”，进入库设计软件界面，如图5_35所示。
5_35选择File菜单中的New/Cell选项，出现如图5_36所示对话框。
5_36有些元件有多个相同的功能组，需要创建单个功能组的符号和整个元件的符号以方便原理图设计，满足设计的不同需求。
创建符号的方法如下：1、输入sizeable管脚并通过符号编辑器创建符号；2、创建封装；3、创建必要的通道；4、通过拷贝sym_1来创建sym_2；5、确定sym_2的SIZE属性并添加HAS_FIXED_SIZE 属性。
在“Cell”对应的空白栏处输入元件库的名称，自己可以随意写，但是最好用和芯片信息相关的名字，比如可以用元件型号命名，例如要制作74HC04的原理图元件库，在空白栏处输入74HC04，单击确定，出现如图5_37所示界面。
5_37选择左边项目栏中的symbols选项，右键点击弹出如图5_38所示界面。
5_38选择弹出菜单中的“New”选项，左键点击之后界面如图5_39所示。
5_39在右边界面当中选择“symbol pins”选项卡，界面如图5_40所示。
5_40左键点击“Pins”选项卡，弹出如图5_41 所示菜单。
选择“Add”选项，打开如图5_42所示界面。
5_415_42在该例子中，我们选择【Sizeable】单选框，74HC04芯片有一个输入管脚A，一个输出管脚Y，共有六个slots。
Allegro软件操作技巧
8
Allegro 软件操作技巧-lingling1350@
3） 开启 stroke 右键功能，并可在 toolsutilitiesstroke editor 中编 辑右键功能快捷键。
4） 非活动层阴影显示，设置好后在
切换。
17、script 录像机:filescript
9
Allegro 软件操作技巧-lingling1350@
在 Name 框里输入想要保存的文件名称，点击 Record 即可录制，然后去做想 做的动作，结束时再次执行 FileScript…点击 Stop 就 OK 了。 用这种方法可以把一些通用的操作录制保存下来，在新板中调出并回放，相 应的操作就自动搞定了。对于常用的操作，还可以把录制好的文件放的ＥＮＶ目 录中，设置快捷键调用。 另外，还可以打开录制的脚本文件查看操作过程，可用于查看某个操作的名 字。 18、添加新的层面 SetupSubclasses,即出现以下左边对话框，选择想要建立的层 class 出现 以下右边对话框输入新建层名，回车，在显示框就可以看到所加的层了。 如果想删除某个层面，点击该层左边的 即可。注意只能删除用户自己 添加的层面。
5
Allegro 软件操作技巧-lingling1350@
2） （如上右图，其它操作同前） 3）上两步得到的网络列表分别拷到《U_管脚调整》表中。
再做成 lis 文件。
14、让两孔间的线等间距：ROUTE---RESIZE/RESPACE---SPREAD BETWEEN VOIDS。 对于两孔间有多跟线的情况同样适用。当然假如所有的线都用这种方法等间 距的话必然很费时， 修线时可以把格点改大、采用偶数小格点的方法就很容易让 两根线等间距了。 15、添加测试点 分为自动添加和手动添加两种，关键在于参数设置。 1） 自动添加
allegro零基础使用指南pdf
allegro零基础使用指南pdfAllegro软件界面使用指南Allegro是一款功能强大的EDA软件，用于设计、模拟和布局印刷电路板。
对于初学者来说，熟悉Allegro软件界面和掌握基础操作是至关重要的。
下面将详细介绍Allegro软件界面的一些基础操作，帮助零基础用户快速入门。
一、认识Allegro软件界面Allegro软件界面主要包括PCB窗口、工具栏和控制栏等部分。
其中，PCB窗口是主工作区域，用于显示和编辑电路板设计；工具栏包含了常用的设计工具和命令按钮；控制栏则用于控制设计过程中的一些参数和设置。
二、工具栏的基础操作1.打开工具栏：在菜单栏中选择View→Customization →Toolbar，进入工具栏自定义界面。
2.添加/删除图标：在自定义界面中，可以添加或删除工具栏中的图标。
选择相应的图标，点击Add或Delete按钮即可。
3.调整图标大小：在自定义界面中，可以通过调整工具栏图标的字体大小来调整图标大小。
选择Font标签页，调整字体大小即可。
4.锁定工具栏：在菜单栏中选择View→Lock Toolbar，可以锁定工具栏的位置和大小，防止误操作。
三、封装尺寸的计算在Allegro中，封装尺寸的计算是非常重要的一个环节。
以下是一些常用的封装尺寸计算方法：1.表贴元件的封装焊盘尺寸：根据实际封装的大小进行相应调整，推荐使用IPC标准进行计算。
对于表贴元件的焊盘尺寸，Thermal Relief通常比Regular pad尺寸大20mil，如果Regular Pad尺寸小于40mil，根据需要适当减小。
Anti pad通常比Regular pad尺寸大20mil，如果Regular Pad尺寸小于40mil，根据需要适当减小。
SOLDERMASK通常比Regular Pad尺寸大4mil。
2.插脚元件的封装焊盘尺寸：对于插脚元件的焊盘尺寸，需要考虑插脚的大小和间距。
一般来说，焊盘的直径应该略大于插脚直径，同时要保证焊盘间距足够大，以防止焊接时发生桥接现象。
Cadence allegro使用指南
PCB 设计前处理——导网表
• 封装库路径设置
PCB 设计前处理——导网表
• 封装库路径设置
PCB 设计前处理——导网表
• Capture CIS第一方网表导出/导入
PCB 设计前处理——导网表
• Capture CIS第一方网表导出/导入
PCB 设计前处理——导网表
PCB Editor 设计环境和设置——参数设置
• 搜索及My_favorites的使用
PCB Editor 设计环境和设置——参数设置
• 常用项目设置
PCB Editor 设计环境和设置——参数设置
• 库路径设置
PCB Editor 设计环境和设置——参数设置
• 颜色设置（Class和Subclass）
• 美观度
PCB布局思路
• 接口器件及结构定位
– 按引脚定位
PCB布局思路
• 接口器件及结构定位
– 按元件外框或者中线坐标来定位
PCB布局思路
• 主要芯片布局
– PCB区域高度限制
PCB布局思路
• 主要芯片布局
– 散热考虑
PCB布局思路
PCB Editor 设计环境和设置——工作界面
• Allegro SPB 选项面板
– 关闭、打开、重置选项卡
PCB Editor 设计环境和设置——参数设置
• Design Parameter
– Display选项卡
PCB Editor 设计环境和设置——参数设置
• Design Parameter
– Design选项卡
PCB Editor 设计环境和设置——参数设置
• Design Parameter
_Allegro原理图设计教程
原理图设计简介本文简要介绍了原理图的设计过程，希望能对初学者有所帮助。
一．建立一个新的工程在进行一个新的设计时，首先必须利用Project Manager 对该设计目录进行配置，使该目录具有如下的文件结构。
所用的文件库信息。
Design directory 启动Project ManagerOpen: 打开一个已有Project .New :建立一个新的Project . 点击New 如下图：cadence 将会以你所填入的project name 如：myproject 给project file 和design library 分别命名为myproject.cpm和myproject.lib点击下一步Available Library：列出所有可选择的库。
包括cadence自带库等。
Project Library：个人工程中将用到的所有库。
如myproject_lib点击下一步点击下一步点击Finish完成对设计目录的配置。
为统一原理图库，所有共享的原理图库统一放在CDMA硬件讨论园地----PCB设计专栏内。
其中：libcdma 目录为IS95项目所用的器件库。
libcdma1目录为IS95项目之后所用的器件库。
每台机器上只能存放一套共享的原理图库，一般指定放在D：盘的根目录下，即：D：\libcdma , D：\libcdma1 ...* 注意：设计开始时，应该首先将机器上的库与共享的原理图库同步。
下面介绍如何将共享库加入到自己的工程库中。
点击Setup点击Edit 编辑cds.lib文件。
添入以下语句:define libcdma d:\libcdmadefine libcdma1 d:\libcdma1则库libcdma , libcdma1被加入Availiable Library 项内。
如下图：点击Add 依次将库libcdma , libcdma1加入右边自己的工程库中。
另：可通过右端 Up, Down 键排列库的优先级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HDL原理图+Allegro基本操作
1.启动Project Manager操作
可以通过开始菜单栏或者桌面快捷方式启动Project Manager；Project Manager用于整个工程的维护，可以打开及编辑原理图、PCB，更新网表等操作。
打开后的Project Manager见下图：layout阶段主要使用OpenProject；
2.原理图与PCB打开操作介绍
A.Project Manager默认选择下图所示版本
B．点击Project Manager界面中的OpenProject按钮，选择需要打开的工程；
C．需要选择的文件为cpm后缀的文件，见下图：
D．选择cpm文件后，打开后的Project Manager界面如下图所示：
E.说明：
①工程需要完整，不能缺失文件，否则打开容易出错；客户提供文件要提供完整的工程文件夹；
②PCB需要放在physical文件夹下，这样才能方便后续的同步更新网表及PCB与原理图同步关联；physical文件夹是worklib文件夹的子文件夹；
3.更新网表操作
HDL更新第一方网表有2种操作：
A．直接生成网表，然后在PCB中导入网表
不勾选update PCB…，生成的网表在packaged文件夹下；
PCB中导入网表操作：
如下图，选择HDL格式，Import directory需要网表所在位置；
B．第二种方法：直接同步关联，在生成网表的同时对PCB进行更新；
在export physical时勾选下图所示“update PCB …”，PCB文件放在physical文件夹下；
其中“1”选择的为需要更新网表的PCB文件；“2”为更新网表之后的PCB；建议此处命名和“1”处做区分；
点击OK，进行网表更新，直至提示完成为止；
更新网表时，不要打开PCB文件；
4.原理图和PCB关联操作
在Project Manager界面分别打开PCB和原理图文件，此时的PCB和原来图时关联的关系；
原理图与PCB抓取器件操作：
A．在PCB中启动移动命令；
B．切换到原理图界面，选择symbol；如下图，只勾选symbol；
C．在原理图中框选器件，被框选的器件会高亮：使用如下图命令进行器件框选；
上图所示命令的图标显示如下图，可以将图标调出，放在工具栏，方便使用；
D. 关于抓取器件的具体操作：
1启动框选命令；
2鼠标在原理图适当位置单击一下；
3然后移动鼠标，出现一个矩形框，此矩形框随鼠标移动而变化尺寸；
4想要框选的器件都在或者大部分都在框内时，单击鼠标左键；
5.完成框选，被框选的器件高亮，如下图：
6.移动鼠标光标至任意被高亮器件上，单击鼠标中键，此时被框选器件会闪动；
7.闪动结束，则PCB中对应器件被选中；此时切换到allegro界面，在PCB上点击
一下鼠标左键，则被选中的器件随鼠标移动；
E．其他
a.高亮器件类似上述操作；
b．在原理图中查找器件命令：Ctrl+F；
…..。
