链板输送机是一种新型的运输设备，具有负载能力强、运输距离长、价格低廉等优点，被广泛应用于各种地方，尤其是工厂现代化流水线作业所需的货物运输。
它的技术参数一般来说分为输送机的性能参数、结构参数和控制参数三大类。
首先，链板输送机的性能参数是指其负载能力、输送速度、噪声以及能耗等参数，其中负载能力指的是每小时链板可以负载的物品的重量，一般来说，负载量越高越好，输送机的输送速度一般为１～３ｍ／ｓ，噪声一般为４０－５０ｄｂ，能耗一般不超过９０Ｗ，可以满足现代工厂的需求。
其次，链板输送机的结构参数是指其外形尺寸、材料、运行长度、拐弯半径等参数，外形尺寸一般以链板节距和链板宽度两个主要参数来描述，一般来说，节距越大，则承载能力越强；材料一般以防锈钢和不锈钢两种为主；运行长度一般以米来衡量，常见的运行长度为１０ｍ、２０ｍ及３０ｍ；拐弯半径一般不小于１００ｍ，它能够满足不少场合的使用要求。
最后，链板输送机的控制参数是指其控制系统，按照不同的系统结构可以分为两大类：传统的控制系统和智能控制系统，传统的控制系统是采用传动联接驱动，而智能控制系统则是采用PLC及相应的传感器来进行控制，可以根据要求进行更加精确的调节，使链板输送机的运行更加可靠。
以上就是链板输送机的技术参数，它的技术参数决定了它的使用
效果，因此，在选择链板输送机时，我们应该综合考虑上述参数，以便我们在购买时能够更加满意，同时也能够获得更高的输送效率。
链板式输送机计算
M450 30 30.2 42 82 55
82
82.8 135 25
150
14.0
60.0
M630 36 36.2 50 105 65
96
97
154 30
175
16.0
70.0
M900 44 44.2 60 123 76
112
113
180 37
210
18.0
85.0
表 3 K 型 附 件 与 H型 附 件 的 尺 寸 参 数 (mm)
16 20 22.5 30 32.5 40 45 60 65 80 90 120
4. 标准规定输送链的标记方法为 : 链号 - 滚子型式 - 节距×整链链节数 - 附件型式 - 标准号 如标记为 M80-F-100×80 K1 GB8350-1987 的链条表示符合 GB8350-1987标准 , 链号为 M80,配置 F 型滚轮 , 链条节距为 100mm整, 链节数为 80 节, 带 K1 型附件的输 送链 .
在一般情况下 , 板式输送机大多采用单一速度 . 当运输工艺有变速要求时 , 可在 减速装置中安设变速机构或采用变频电机变速 .
板式输送机多采用单驱动 , 只有对特别长 (200M 以上 ) 的重载输送机 , 才采用多 点驱动 .
⑵头轮装置 :( 单链式图例 )
输送机的头轮装置由轴、轴承座、牵引链链轮、安全销、驱动链轮等组成 .
T3 =1.1T2 =3.25 (kN)
Fmax=(Mf+m)Lf1g/1000+T3
=(263.3X1+60.4) ×56.2 ×0.08 ×9.81/1000+3.25=17.53(kN)
3、 功率计算：
链板输送机应用范围
链板输送机应用范围：广泛用于食品、罐头、药品、饮料、 化妆品和洗涤用品、纸制品、调味品、乳业及烟草等的自动 输送、分配、和后道包装的连线输送。
山东神华机械
链板输送机应用范围
板链输送机由链条牵引，承重的钢板、塑胶板 等固定于输送机两侧导轨内的链条上，作为承 重机构。轻型板链输送机经常在家电生产行业 中使用，工位承载能力100KG，重型板链输送 机常用于汽车制造、农机制造等工业领板材质：碳钢、不锈钢、热塑链，根据您 的产品的需要可选取不同宽度、不同形状的链板来完成 平面输送、平面转弯、提升、下降等要求。
链式输送机类型及特点
链式输送机类型及特点
链式输送机所⽤链条有滑动、滚动之分，由于在链条上安装附件的不同，链式输送机⼜可分为鳞板输送机、刮板输送机和埋刮板输送机。
刮板输送机常⽤来输送粒状和块状、流动性好、⾮磨琢性、⾮腐蚀或中等腐蚀性物料。
鳞板输送机输送能⼒⼤，运转费⽤低，常⽤来完成⼤量繁重散装固体及具有磨琢性物料的输送任务。
埋刮板输送机可以输送粉状的、⼩块状的、⽚状和粒状的物料，还能输送需要吹洗的、有毒或有爆炸性的物料及除尘器收集的滤灰等。

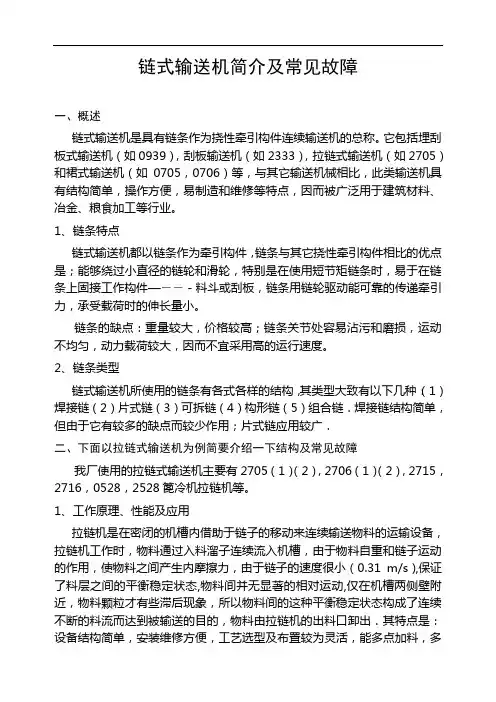

链式输送机简介及常见故障
链式输送机简介及常见故障一、概述链式输送机是具有链条作为挠性牵引构件连续输送机的总称。
它包括埋刮板式输送机（如0939），刮板输送机（如2333），拉链式输送机（如2705）和裙式输送机（如0705，0706）等，与其它输送机械相比，此类输送机具有结构简单，操作方便，易制造和维修等特点，因而被广泛用于建筑材料、冶金、粮食加工等行业。
1、链条特点链式输送机都以链条作为牵引构件，链条与其它挠性牵引构件相比的优点是；能够绕过小直径的链轮和滑轮，特别是在使用短节矩链条时，易于在链条上固接工作构件—――－料斗或刮板，链条用链轮驱动能可靠的传递牵引力，承受载荷时的伸长量小。
链条的缺点：重量较大，价格较高；链条关节处容易沾污和磨损，运动不均匀，动力载荷较大，因而不宜采用高的运行速度。
2、链条类型链式输送机所使用的链条有各式各样的结构，其类型大致有以下几种：（1）焊接链（2）片式链（3）可拆链（4）构形链（5）组合链．焊接链结构简单，但由于它有较多的缺点而较少作用；片式链应用较广．二、下面以拉链式输送机为例简要介绍一下结构及常见故障我厂使用的拉链式输送机主要有2705（1）（2），2706（1）（2），2715，2716，0528，2528篦冷机拉链机等。
1、工作原理、性能及应用拉链机是在密闭的机槽内借助于链子的移动来连续输送物料的运输设备，拉链机工作时，物料通过入料溜子连续流入机槽，由于物料自重和链子运动的作用，使物料之间产生内摩擦力，由于链子的速度很小（0.31 m/s）,保证了料层之间的平衡稳定状态,物料间并无显著的相对运动,仅在机槽两侧壁附近，物料颗粒才有些滞后现象，所以物料间的这种平衡稳定状态构成了连续不断的料流而达到被输送的目的，物料由拉链机的出料口卸出．其特点是：设备结构简单，安装维修方便，工艺选型及布置较为灵活，能多点加料，多吊点卸料，物料在壳体内封闭输送，扬尘减少，改善了工作环境．我厂拉链机主要用于熟料输送。
第十五章 链式及无挠性牵引件类型运输机
§2 无挠性牵引件类型运输机
螺旋叶片形状，随所运送物料的性质不同分为三种：
干性无粘性
块度稍大有粘性
粘性或怕挤压
§2 无挠性牵引件类型运输机
二、滚道运输机 利用许多滚子作为承载件 来运送物料。 分为有驱动的和无驱动的 两种。
§2 无挠性牵引件类型运输机
三、惯性运输机 是利用物料自身的惯性进行输送的。其工作原理是使输料槽作特 定的往复运动，在向前运动时，物料由足够的摩擦力带动伴随料槽一
起运动，当向前变为向后运动时，由于摩擦力变小，物料在惯性力作
用下，在料槽中滑动并以一定的节奏断续地向前运送。 按照物料在料槽上的压力，分为恒压式和变压式两类。 1、恒压式惯性运输机 摩擦力较大，磨损剧烈，能耗较多。
料槽，作飞行运动。应用最广的是电磁式振动运输机。
目前采用的振动运输机多为共振式的，有亚共振式和超共振式的两 种。我国主要采用前一种，激振频率约为自振频率的0.85-0.9倍。
§2 无挠性牵引件类型运输机
四、气力运输机 气力运输机是利用空气流动运送物料的。 分为吸送式气力运输机和压送式气力运输机两种型式。
一、链板运输机
承载件是平板或两侧带侧板的槽形板，这些板片联接在一根或二根封 闭的牵引链条上。链条环绕驱动星轮和张紧星轮，驱动星轮轴上安装驱动装 置。张紧星轮都采用螺旋式的。 因为链条星轮传动速度不均匀，坠重式的张紧装置容易引起摆动。运 输物品和运输机上的运动构件等的重量都由滚轮支承，滚轮装在片式关节链 的销轴上（图15-1c），沿着导向机架滚动运行。
第十五章
链式及无挠性牵引件类型运输机
主要内容： 1、链式类型运输机 2、无挠性牵引件类型运输机
第十六章 链式及无挠性牵引运输机
★ 主要参数：料槽宽度 、料槽高度 、链条节距 、运输 主要参数：料槽宽度B、料槽高度h、链条节距t、
速度v、运输能力 、运输机几何尺寸（包括长度L、高度h 速度 、运输能力Q、运输机几何尺寸（包括长度 、高度 及安装角度α）。埋刮板链条速度v有四种 及安装角度α）。埋刮板链条速度 有四种：0.16m/s、 埋刮板链条速度 有四种： 、 0.20m/s、0.25m/s、0.32m/s，对流动性较好且悬浮性较大 、 、 ， 的、磨损性较大的和对破碎率有一定要求的物料等，选低 磨损性较大的和对破碎率有一定要求的物料等， 速，对轻物料类，可选高速，其他物料可选取0.2m/s或 对轻物料类，可选高速，其他物料可选取 或 0.25m/s。 。
提升高度可达30m 50m 通常在20m以下。 20m以下 提升高度可达30m—50m，通常在20m以下。 30m 50m， ★ 构造：由牵引带或链条、承载斗、驱动滚筒或星轮、张 构造：由牵引带或链条、承载斗、驱动滚筒或星轮、 紧滚筒或星轮及封闭运行部分的罩壳等组成。 紧滚筒或星轮及封闭运行部分的罩壳等组成。 牵引带，与带式运输机所用的带相同，因带的强度较 牵引带，与带式运输机所用的带相同， 承载斗与带的联接部分薄弱，故运输能力较低， 低，承载斗与带的联接部分薄弱，故运输能力较低，提升高 度不大，适用于运送粉末状或小块物品。 度不大，适用于运送粉末状或小块物品。 牵引链，因链条的强度较高，故有较高的运输能力， 牵引链，因链条的强度较高，故有较高的运输能力，可 1600kN/h，提升高度可达40 50m，提升速度通常0.4 40—50m 0.4— 达1600kN/h，提升高度可达40 50m，提升速度通常0.4 1.2m/s。链条型式有片式关节链、焊接链和模锻可拆链， 1.2m/s。链条型式有片式关节链、焊接链和模锻可拆链，链 条数目可以一根或两根，适宜于运送大块的、 条数目可以一根或两根，适宜于运送大块的、炽热的和不适 于橡胶带运送的物料。 于橡胶带运送的物料。 ★ 工作过程：装载是在运转过程中，承载斗绕过张紧滚筒 工作过程：装载是在运转过程中， 或星轮时，由下部料坑内自动将物料挖入坑内； 或星轮时，由下部料坑内自动将物料挖入坑内；卸载有三种
带式输送机的特点、类型、结构与工作原理-链式输送机
3、驱动装置： 驱动装置是带式输送机的动力源，电动机 通过液力耦合器和减速器带动主滚筒转动。 1）、 驱动装置的布置型式。 驱动装置有单电机驱动和多电机驱动，有 单滚筒传动和双滚筒传动。 2）、 驱动装置的组成。 驱动装置由电动机、液力偶合器、减速器 和主动滚筒等部分组成。
（1）、电动机。 目前煤矿井下大量使用的绳架吊挂式带式输送机 的电动机为防爆型，其功率分别为17KW及30KW。新 系列产品中，绳架式和可伸缩式输送机的电动机功率 分别为22、40及100KW。 （2）、液力偶合器。 绳架式和可伸缩式带式输送机采用多台电动机传 动时，为了均衡各台电动机的负载，需要采用液力偶 合器，他用在电动机与减速器之间，是应用动液传动 的一种传动装置。 液力偶合器由主动轴、泵轮、蜗轮、从动轴、和 防漏油的转动外壳等主要部件组成。泵轮和蜗轮一般 对称布置，几何尺寸相同，在轮内各装以许多径向辐 射叶片。液力偶合器的工作轮直径分别为400、 450mm等。
C、液力偶合器会喷油着火？怎样防止？ 我国目前胶带输送机液力偶合器使用的 工作液大多数为油，当液力偶合器易熔合 金塞，输送机过载（托辊不转，胶带跑偏 受阻或其它原因过载）时，液力偶合器油 温就升高，当油温超过180度透平油的闪点 时，就要损坏橡胶密封件，从而喷出高温 油，遇空气而燃烧。 防止液力偶合器喷油着火的方法是： 1、按规定使用合格的易熔塞。 2、改造液力偶合器，使用难燃液或水为工 作液。
(3) 输送带的性能要求： 井下使用的输送带必须符合（煤矿安全规 程）的有关要求，必须使用阻燃输送带。 所谓阻燃输送带是指在生产输送带过程中， 加入一定量的阻燃剂和抗静电剂等材料，经塑 化和硫化而成的输送带成为阻燃输送带。 。
链板式输送机的分类和特点
链板式输送机，利用固接在牵引链上的一系列链板在水平或倾斜方向输送物料的输送机，以单片钢板铰接成环带作为运输机的牵引和承载构件承载面具有横向隔片置于槽箱中驱动环带借隔片将煤刮运输出。
它由驱动机构、张紧装置、牵引链、板条、驱动及改向链轮、机架等部分组成。
在冶金、煤炭、化工、电力、机械制造及国民经济的其他工业部门中均得到了广泛的应用。
一、链板式输送机的特点：
1、适用范围广。
除粘度特别大的物料外，一般固态物料和成件物均可用它输送；
2、输送能力大。
3、牵引链的强度高，可用作长距离输送；
4、输送线路布置灵活。
与网带式输送机相比，链板式输送机可在较大的倾角和较小的弯曲半径的条件下输送，因此布置的灵活性较大。
链板式输送机的倾角可达30°-35°，弯曲半径一般约为5-8m；
5、在输送过程中可进行分类、干燥、冷却或装配等各种工艺加工；
6、运行平稳可靠。
二、链板式输送机的分类：
链板式输送机一般可按下述分类：
1、链板式输送机的结构型式多样。
2、按输送机的安装形式可分为固定式和移动式；
3、按输送机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等；
4、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等；
5、按牵引链的数量可分为单链式和双链式；
6、按底板的结构型式可分为鳞板式（有挡边波浪型，无挡边波浪型，有挡边深型等）和平板式（有挡边平型和无挡边平型等）；
7、按输送机的运行特征可分为连续式和脉动式；
8、按驱动方式可分为电力机械驱动式及液力驱动式。
链板输送机的结构
链板输送机的结构链板输送机是一种用于物料输送的设备，它由输送机体、转动机构、拉链机构和传动机构组成，其中拉链机构的作用是将连接链板和转动机构，并保证传动机构的正常运行。
链板输送机的输送机体通常由链板座、滑轮、链板输送等组件构成，其功能是将物料从转动机构循环传输到链板座上，进而将物料运送到指定位置。
转动机构是链板输送机的重要组成部分，它的作用是驱动链板输送等设备的运动，使物料循环传输。
转动机构通常由电机、减速机、离合器等构成，其中离合器的作用是控制物料的角度和速度，使物料的运行稳定，同时可以保证链板输送机的正常运行。
拉链机构是链板输送机必不可少的组成部分，其作用是连接转动机构和链板，并实现传动机构的正常运行。
拉链机构主要包括拉链锥、拉链轴、拉链轮和锥齿板等组件，其中拉链锥的作用是将链板和转动机构牢固地连接起来，使物料能够顺利转动。
传动机构是链板输送机的核心组件，其功能是将驱动机构的动力传输到链板输送机上，使其循环传输物料。
传动机构通常由传动链、传动轮、传动支架等组成，其中传动链的作用是将转动机构的动力传输到链板座上，使物料可以循环传输。
以上就是链板输送机的结构介绍，它由输送机体、转动机构、拉链机构和传动机构组成，具有高效、稳定、可靠等特点，因此被广泛应用于物料输送系统中。
链板输送机不仅能够提高物料输送的效率，也能节约原材料，减轻人力的负担。
它的稳定性和可靠性是传动设备系统中不可或缺的关键，因此在物料输送系统中，链板输送机的应用越来越广泛。
链板输送机作为物料输送系统中重要的传动设备，从结构和功能上来看，它有很多优势，尤其是其组件简单、体积小、维护成本低等优势，使它在物料输送系统中占据重要地位。
由于链板输送机的重要性，因此，在选配输送机时，应该根据物料的情况和物料输送系统的要求，选择合适的输送机，以确保物料输送的顺畅和正常运行。
链式输送机的种类及特点
链式输送机的种类及特点链式输送机主要有两大类，为链板输送机和刮板输送机，那这两类输送机的特点主要有哪些了，现简单介绍下：iGY中国饲料行业信息网-立足饲料，服务畜牧(1)链板输送机iGY中国饲料行业信息网-立足饲料，服务畜牧适用场合：主要用于部分仓库或内河港口。
iGY中国饲料行业信息网-立足饲料，服务畜牧优点：板片上能承放较重的件货，链条挠性好、强度高。
iGY中国饲料行业信息网-立足饲料，服务畜牧缺点：自重、磨损、消耗功率比带式输送机大。
iGY中国饲料行业信息网-立足饲料，服务畜牧(2)刮板输送机iGY中国饲料行业信息网-立足饲料，服务畜牧适用场合：可用于水平、倾斜和垂直方向输送散体物料，常用于粮油、饲料加工厂原粮、半成品及成品的输送，特别适用于油脂加工厂生产工艺中油料的输送和粮食仓库原粮的输送。
iGY中国饲料行业信息网-立足饲料，服务畜牧优点：结构简单，密封性好，进卸料装置简单，可多点进卸料，布置形式灵活，可同时多方向完成物料的输送。
iGY中国饲料行业信息网-立足饲料，服务畜牧缺点：料槽易磨损，特别是链条磨损严重。
iGY中国饲料行业信息网-立足饲料，服务畜牧了解完链式输送机，下面我们来了解一下另外一种输送机——链条输送，并分析一下它与其他间歇式运输机械相比，有哪些优点。
iGY中国饲料行业信息网-立足饲料，服务畜牧链条输送机作为一种性能良好的连续输送机，可在一定范围内，按照物料运输的技术要求，从最初的供料到最终的卸料能稳定的形成物料的输送过程，所以说，链条输送机运输物料与其他间歇动作的运输机械相比有如下优点：iGY中国饲料行业信息网-立足饲料，服务畜牧(1)可以不停地在同一方向内运输物料，装卸无需停车，可以在高速度进行运输，因而具有很高的生产率。
iGY中国饲料行业信息网-立足饲料，服务畜牧(2)由于链条输送机供料均匀与运行速度稳定，工作过程中所消耗的功率变化不大，因而，驱动装置功率较小。
iGY中国饲料行业信息网-立足饲料，服务畜牧(3)链条输送机的最大载荷的差别较小，因而设计时的计算载荷小。
输送机的分类
输送机的分类输送机是一种用于物料输送的机械设备，广泛应用于矿山、冶金、建筑、化工等领域。
根据不同的输送要求和物料特性，输送机通常可以分为以下几种类型。
带式输送机带式输送机是一种以输送带作为工作器的输送设备，具有输送距离远、输送速度快、运行可靠等特点，适用于输送各种散状、块状、粉状物料。
常见的带式输送机有固定式和移动式两种。
固定式带式输送机主要用于长距离、大量输送，如大型矿山、港口、电厂等。
移动式带式输送机则适用于各种工厂、仓库之间的短距离物料输送。
斗式输送机斗式输送机是一种以斗为工作器的输送设备，适用于输送颗粒状、粉状、散状物料，并且物料的湿度要求相对较低。
常见的斗式输送机有固定式和移动式两种。
固定式斗式输送机通常用于大型工厂中的原料库、生产线输送，移动式斗式输送机则适用于现场二次分装、中转等。
链式输送机链式输送机是一种以链条为工作器的输送设备，适用于输送各种散状、块状、粉状物料，以及熔融金属等高温、腐蚀性物料。
常见的链式输送机有板链式、滚子链式、耐高温链式等几种。
链式输送机通常采用梯级式输送，适用于输送煤炭、矿石、水泥等大量物料。
螺旋输送机螺旋输送机是一种以螺旋叶片为工作器的输送设备，适用于输送干燥的粉状或颗粒状物料，以及湿度较高的糊状物料。
常见的螺旋输送机有槽型、U型和管型等几种形式。
螺旋输送机适用于水泥、石灰、化肥、淀粉、饲料等物料的输送。
气力输送机气力输送机是一种运用气体流动力输送物料的装置。
根据气源的不同，气力输送机可以分为压缩空气输送机、真空输送机等方式。
适用于输送可流动性比较好的物料，如水泥、粉煤灰、炭黑等。
气力输送机具有节能、环保、占地面积小等优点，常用于水泥、化工、粉末颗粒料等行业。
真空输送机真空输送机是一种利用真空吸引物料并输送的设备。
适用于输送散状、粉状、颗粒状物料，以及湿度较高的糊状物料。
常见的真空输送机有串式、并式等形式。
真空输送机适用于化工、冶金、建材、轻工食品等行业中，要求物料不与空气接触，隔尘输送。
链板输送机的结构
链板输送机的结构
链板输送机是一种常用的输送机，它由电机、减速机、链板和其他部件组成，也称之为梯形传动机。
它主要是通过电机驱动力传动到链板上，用链板呈梯形形状的输送物料。
链板输送机的结构主要由电机、减速机、链板等部件组成。
电机是链板输送机的动力源，它可以将电能转换成机械能。
减速机的作用是将高速的转速降低到更适合操作的转速，保证输送的稳定性。
链板是链板输送机的主要工作部件，它由若干相连的链板构成，呈梯形形状，由电机驱动力传动到链板上，良好地输送物料。
除此之外，链板输送机还具有一些其他部件，包括：轴承、传动轴、限位器、安全节流阀等。
轴承的作用是支撑转动的轴的转动，同时减少对电机的负荷，保证输送机的运行稳定性，延长使用寿命。
传动轴用于将电机传动力传递给链板，以满足输送机的运转。
限位器是链板输送机设备的重要部件，它可以精确限制输送物料移动的范围，防止物料溢出或受损。
安全节流阀则是在输送物料过程中，使输送机保持在安全范围内，防止超载而发生事故。
以上就是链板输送机的一般结构。
链板输送机的特点是安全、可靠、稳定、噪音低、使用寿命长等，广泛应用于各种物料的输送，比如矿山、冶金、化肥、石油、煤炭、食品、药品、机械、电子、建筑材料等行业。
因此，链板输送机的结构是非常重要的，要想让链板输送机安全可靠的运行，必须确保各部件结构要求正确，保持各部件的清洁，做
到定期检查和维护，这样才能使链板输送机具有良好的使用性能和可靠性。
BLT型链板输送机
BLT型链板输送机使用说明书目录一、归纳二、链板输送机的安装三、链板输送机的调整四、操作与保护一、归纳1、 BLT型链板机的部署形式分为〔 1〕水平型、〔2〕倾斜型、〔3〕倾斜水平型、〔4〕水平倾斜型、〔 5〕水平倾斜水平型。
2、中型板式给料机适用于冶金、煤炭、化工、电力、机械制造等部门，它可沿水平或倾斜方向输送散状物料或成件物品。
也可用于流水线生产线中运送成件物。
由于它的承载部件和运行局部均用金属资料组成，所以与其他连续运输机械对照，它可输送比较深重的、粒度较大的磨琢性强的物料或成件物，而且适用于输送600℃— 700℃的高温物料或成件物。
3、 BLT型链板机有以下特点：（1〕、适用范围广。
（2〕、输送能力大，一般生产能力可到达1000t/h.（3〕、牵引链的强度高，可用作长距离输送。
（4〕、输送线路部署灵便，与带式输送机对照，板式给料机可在较大的倾角和较小的波折半径的条件下输送。
所以部署的灵便性较大，板式给料机的倾角可达30°— 50°，波折半径一般约为5-8m。
（5〕、在输送过程中可进行分类，无聊、冷却或袋配等各种工艺加工。
（6〕、运行平稳可靠。
（7〕、由于链板输送机的所有部件都是金属资料，而且其底板和牵引链自重要。
故机体粗笨，且空载功率大。
（8〕、底板和牵引链的磨损快，润滑和维修不便，而且噪音较大。
（9〕、结构较复杂，制造工作量大，加之自重要，所以造价高。
4、主要部件（1〕、牵引链〔片式链〕、片式链条耐冲击，运行平稳，工作可靠。
（2〕、底板是板式给料机的承载构件，采用螺栓或焊接与牵引构件联接在一起。
（3〕、机架板式给料机的机架有头轮装置机架、尾轮装置机架、中间支架、凹弧段支架和凸弧段支架。
（4〕、张紧装置螺旋张紧装置是板式给料机常用的张紧形式。
〔5〕、驱动装置由于链板机的速度低，一般采用综合式的传动机构即除减速机外，还配置如齿轮等减速设施组成的开式传动机构。
5、整体图二、链板输送机的安装1、依照安装图，定出设施的纵向中心线。
链式输送机
山东中煤集团
链式输送机目录
链式输送机产品介绍
链式输送机工作原理
A C
B D
链式输送机产品特点
链式输送机设备选用
链式输送机产品介绍
链式输送机是一种用于水平（或倾斜≤15℃）输送粉状、粒状物物料的环保 型、节能型机械产品。具有输送可靠性高，故障率低，使用寿命长，节能、 密封环保等特点，是一种较为理想的新型输送设备，广泛用于建材、电力、 化工、钢铁、粮食加工、矿山、机械、冶炼、交通、港口、输送等行业。 zmjt052
链式输送机工作原理
链式输送机优越性源于它的工作原理，由于物料具有内摩擦力和侧压力等特 性，输送链的运动使机槽内的物料之间内部压力和颗粒间的内摩擦力增加， 当料层之间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着输送链 一起向前流动，料层高度与机槽宽度的比值满足一定条件时，可形成稳定的 物料流。料流是稳定的，料速约等于链速。
