计算机辅助设计Protel99SE元件与封装对应表
protel99se常用封装库元件与分立元件库
protel99se常用封装库元件&分立元件库（三份资料汇总）资料一：1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计：POT 变电阻：RVAR 可调电阻：res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB 发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：RELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb资料二：_________________________________________________________________________Q:在protel99se中调出power objects的时候，调出的竟然是上下滚动条——不能用power objectsA：VIEW（视图）----TOOLBARS（工具条）----Customize（定制）----右键单击POWER OBJECTS（电源工具栏）----Edit...（编辑）----找到Position栏----将其换成Fixed TOP！OK！！！！！！！！！！Q: 第一次使用，在Documents建立了一个新的sheet后总是出现一个Lock对话框，里面是Lock Properties,然后有一把钥匙的形状，旁边写着Available Access Code,再旁边是三个选项分别是Add,Remove 和Edit。
Protel99元件封装列表
Protel 99元件封装列表元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝FUSE FUSE二极管 D DIODE0.4 IN4148 二极管 D DIODE0.7 IN5408 三极管 Q T0-126三极管Q TO-3 3DD15 三极管Q T0-66 3DD6 三极管Q TO-220 TIP42 电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
protel99se常用元件封装

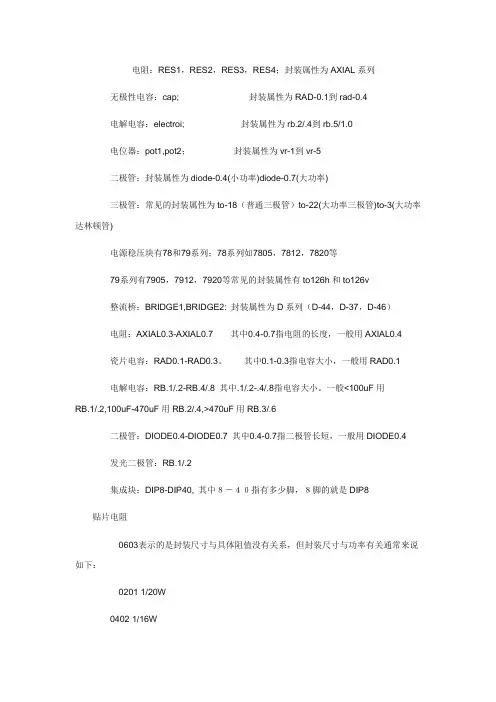

电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：cap; 封装属性为RAD-0.1到rad-0.4电解电容：electroi; 封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR53.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A （普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
Protel99se元件列表,pcb及对应中文
Protel99se元件库清单1框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1 依据元器件种类，原理图元件库包括以下16个库：1 单片机2 集成电路3 TTL74系列4 COMS系列5 二极管、整流器件6 晶体管：包括三极管、场效应管等.7 晶振8 电感、变压器件.9 光电器件：包括发光二极管、数码管等10 接插件：包括排针、条型连接器、防水插头插座等.11 电解电容12 钽电容13 无极性电容14 SMD电阻.15 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等16 其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库：.1 集成电路（直插）.2 集成电路（贴片）.3 电感.4 电容5 电阻6 二极管整流器件.7 光电器件.8 接插件.9 晶体管.10 晶振.11 其他元器件PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻2.3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容2.4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41482.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件2.9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3 数码管使用器件自有名称命名2.10 接插件2.10.1 SIP+针脚数目+针1脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3 其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻3.3.1 SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
Protel 99SE中常用的电子元件封装
Protel 99SE中常用的电子元件封装元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL11.标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 ,一般用AXIAL0.4两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，一般用RAD0.1有极性电容为RB.2/.4到RB.5/1.0.一般<100uF用用RB.2/.4,100uF-470uF用RB.3/.6,,>470uF用RB.5/1.03.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（注意做PCB时别忘了将封装DIODE 的端口改为A、K） ,一般用DIODE0.44.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、场效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。
protel中常用元器件对应的封装库汇总
Protel 99 SE 常用元件原理库及封装属性对照Protel 99 SE 常用元件原理库及封装属性对照元件类别 元件形式原理图库中名称 封装属性 备注说明 电阻针插式RES1～RES4 AXIAL0.3～AXIAL0.7 后缀表示两焊盘间距（电阻的长度）一般用AXIAL0.4 表贴式 0603、0805、1206等 数值与电阻值无关，表示电阻尺寸，尺寸与最大功率有关（见附表一） 无极电容(瓷片电容) 针插式 CAP RAD0.1～RAD0.4 后缀表示两焊盘间距；一般用RAD0.1 表贴式 与表贴式电阻相同有极电容(电解电容) 针插式 ELECTRO RB.1/.2～RB.4/.8 “.1”为焊盘间距，“.2”为电容圆筒的外径。
一般电容值<100uF 时用RB.1/.2；100uF ～470uF 时用RB.2/.4,；>470uF 用时RB.3/.6。
表贴式 见附表二 由于其紧贴电路板，要求温度稳定性高，一般用钽电容为多电位器 POT1、POT2等VR1～VR5 二极管 表贴式 DIODEDIODE0.4和DIODE0.7 0.4和0.7指二极管的长短，与功率也有关系，DIODE0.4是小功率二极管，DIODE0.7是大功率二极管，一般用DIODE0.4。
肖特基二极管 DIODESCHOTTK Y隧道二极管 DUIDE TUNNEL 变容二极管 DIODE VARCTOR 稳压二极管ZENER1～3发光二极管 针插式 LED RAD0.1～RAD0.4或RB.1/.2 颜色有红、黄、绿、蓝之分，亮度为普亮、高亮和超亮三个等级 表贴式 0805、1206、1210三极管 普通三极管 NPN/NPN 1 PNP/PNP1 TO18 TO92A大功率的用TO-3，中功率的，如果扁平的用TO-220，如果金属壳的，用TO-66，小功率的晶体管，就用TO-5、TO-46、TO-92A 等大功率三极管 TO220H 大功率达林顿管TO3 场效应管 N 沟道J 型 JFET N与三极管封装相同P 沟道J 型 JFET P N 沟道MOS 型 M OSFETN P 沟道MOS 型 M OSEFTP 整流桥 BRIDGE1 D-44 D-37 D-46封装属性一般为D 系列（D-44、D-37、D-36） BRIDGE2 集成元件 单排多针插座CON 系列 CON1～CON60 SIP-2～SIP20 双列直插元件（针插式） DIP 系列(DIP8-DIP40) ８－４０指有多少脚 常用名称据功能不同而不同串并口类DB 系列 DB 和MD 系列 石英晶振CRYSTAL XTAL1 电源稳压块 78 和79 系列 TO －126H 和TO-126V 78 系列如7805，7812，7820 等79 系列如7905，7912，7920 等附表一：封装 尺寸（mm ） 对应功率（W ）0201 0.5× 1/200402 1.0×0.5 1/160603 1.6×0.8 1/100805 2.0×1.2 1/81206 3.2×1.6 1/4附表二：类型 封装形式 耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V常用元器件都在protel DOS schematic 里此外还有protel DOS schematic 4000 CMOS (4000序列元件)protel DOS schematic Analog digital (A/D,D/A转换元件)protel DOS schematic Comparator （比较器，如LM139之类）protel DOS schematic intel (Intel 的处理器和接口芯片之类)protel DOS schematic Linear （一些线性器件如555等）protel DOS schematic TTL（74序列的元件）1. 电阻：电阻元件在原理图中名称为RES1、RES2、RES3、RES4。
protel_99_se常用器件-原理图-PCB封装对照表
protel 99 se 常用器件封装元件类别元件库中名称常用封装电阻RES1 、RES2 AXIAL0.3 －AXIAL1.0电阻排RESPACK3 、RESPACK4 DIP16滑线变阻器POT1 、POT2 VR1 －VR5无极性电容CAP RAD0.1 －RAD0.4电解电容ELECTRO1 、ELECTRO2 RB.2/.4 －RB.5/1.0（一般<100uF 用RB.1/.2 ，100uF-470uF 用RB.2/.4 ，>470uF 用RB.3/.6 ）电感INDUCTOR AXIAL0.3二极管DIODE DIODE0.4 （小功率）、DIODE0.7 （大功率）发光二极管LED SIP2 或DIODE0.4光敏二极管PHOTO DIODE0.7三极管NPN 、NPN1 、PNP 、PNP1 TO- 系列大功率三极管T0-3中功率三极管如果是扁平的用TO-220 ，如果是金属壳的用TO-66小功率三极管TO-5 ，TO-46 ，TO-92A ，TO-92B场效应管、MOS管、JFET 、MOSFET 可以用跟三极管一样的封装光电耦合器OPTOISO1 DIP4光电耦合器OPTOISO2 BNC晶闸管SCR TO-46稳压管DIODE SCHOTTKY DIODE0.4电源稳压块78 系列如7805 ，7812 等TO-126 、TO-22079 系列有7905 ，7912 ，7920 等晶振CRYSTAL XTAL1整流桥BRIDGE1 、BRIDGE2 FLY474 系列集成块74* DIP4- －DIP64( 数字为不连续偶数)双列直插元件DIP4- －DIP64( 数字为不连续偶数)555 定时器555 DIP8熔断器FUSE1 、FUSE2 FUSE单排多针插座CON1 —CON50 （不连续）SIP2 —SIP20 （不连续）PIN 连接器（双排）16PIN —50PIN （不连续）IDC16 —IDC50 （不连续）4 端单列插头HEADER4 POWER4双列插头HEADER8 × 2 IDC16D 型连接器DB9 、DB15 、D25 、D37 DB9 、DB15 、D25 、D37 变压器TRANS* 封装在Transformers.lib 库中继电器RELAY-* DIP* 、SIP* 等单刀单掷开关SW-SPST RAD*按钮SW-PB DIP4电池BATTERY RAD0.4电铃BELL RAD0.4扬声器SPEAKER RAD0.3贴片电阻、贴片电容0402 、0603 等封装尺寸与功率有关，通常：0201 <—>1/20W ；0402< —> 1/16W ；0603< —> 1/10W ；0805 < —>1/8W ；1206 < —>1/4W(1)电阻的封装系列名称为AXIALxxx,xxx表示数字。
Protel99SE 设计印制电路版封装
有关Protel99SE SP6设计印制电路版元器件的封装如下：电阻AXIAL电位器VR无极性电容RAD电解电容RB二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1一、电阻1、标准电阻：RES1、RES2；封装：AXIAL0.3到AXIAL1.02、两端口可变电阻：RES3、RES4；封装：AXIAL0.3到AXIAL1.03、三端口可变电阻（电位器）：RESISTOR TAPPED，POT1，POT2；封装：VR1到VR51.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL0.3到AXIAL1.0，后缀数字代表两焊盘的间距，单位为Kmil2.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR1到VR5二、电容1、无极性电容CAP封装：无极性电容为RAD0.1到RAD0.42、极性电容（电解电容）ELECTRO1或ELECTRO2封装：有极性电容为RB.2/.4到RB.5/1.0.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD0.1到RAD0.4，有极性电容为RB.2/.4到RB.5/1.0.三、二极管1、二极管原理图中常用的名称为DIODE（普通二极管）、DIODESCHOTTKY（肖特基二极管）DUIDETUNNEL（隧道二极管）DIODEV ARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE0.7;发光二极管的封装通常为LEDX标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
Protel 99 SE 基本常用元器件封装查询
小编在学习protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章，拿来分享：元器件封装查询电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容：ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器：POT1,POT2；封装属性为VR-1到VR-5二极管：封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率)三极管：常见的封装属性为TO-18（普通三极管）TO-22(大功率三极管)TO-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有TO126H和TO126V 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8-40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
protel99se一般元件封装形式及元件名称完整版
protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2（电阻）Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP（电容）Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2（电解电容）Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2（电位器）Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE（二极管）Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP（三极管）Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126，TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2（整流桥）Miscellaneous Devices.ddbD-37，D-44，D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件（常见的集成电路芯片）DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
protel99se常用封装
protel 99 se 常用器件封装元件类别元件库中名称常用封装电阻 RES1,RES2 AXIAL0.3 － AXIAL1.0电阻排 RESPACK3 、RESPACK4 DIP16滑线变阻器 POT1 、POT2 VR1 － VR5无极性电容 CAP RAD0.1 － RAD0.4电解电容 ELECTRO1 、 ELECTRO2 RB.2/.4 －RB.5/1.0 （一般 <100uF 用 RB.1/.2 ， 100uF-470uF 用 RB.2/.4 ， >470uF用 RB.3/.6 ）电感 INDUCTOR AXIAL0.3二极管 DIODE DIODE0.4 （小功率）、DIODE0.7（大功率）发光二极管 LED SIP2 或 DIODE0.4光敏二极管 PHOTO DIODE0.7三极管 NPN 、 NPN1 、 PNP 、 PNP1 TO- 系列大功率三极管 T0-3中功率三极管如果是扁平的用 TO-220 ，如果是金属壳的用 TO-66小功率三极管 TO-5 ， TO-46 ， TO-92A ， TO-92B场效应管,MOS 管 JFET 、 MOSFET 可以用跟三极管一样的封装光电耦合器 OPTOISO1 DIP4光电耦合器 OPTOISO2 BNC晶闸管 SCR TO-46稳压管 DIODE SCHOTTKY DIODE0.4电源稳压块 78 系列如 7805 ， 7812 等TO-126 、 TO-22079 系列有 7905 ， 7912 ， 7920 等晶振 CRYSTAL XTAL1整流桥 BRIDGE1 、 BRIDGE2 FLY474 系列集成块,74* DIP4- － DIP64( 数字为不连续偶数 )双列直插元件 DIP4- － DIP64( 数字为不连续偶数 )555 定时器 555 DIP8熔断器 FUSE1 、 FUSE2 FUSE单排多针插座 CON1 —CON50 （不连续） SIP2 — SIP20 （不连续）PIN 连接器（双排） 16PIN — 50PIN （不连续） IDC16 —IDC50 （不连续）4 端单列插头 HEADER4 POWER4双列插头HEADER8 × 2 IDC16D 型连接器 DB9 、 DB15 、 D25 、 D37 DB9 、 DB15 、D25 、 D37变压器 TRANS* 封装在 Transformers.lib 库中继电器 RELAY-* DIP* 、 SIP* 等单刀单掷开关 SW-SPST RAD*按钮 SW-PB DIP4电池 BATTERY RAD0.4电铃 BELL RAD0.4扬声器 SPEAKER RAD0.3贴片电阻、贴片电容 0402 、 0603 等封装尺寸与功率有关，通常： 0201 < —>1/20W ； 0402< —> 1/16W ； 0603< —> 1/10W ； 0805 < — >1/8W ； 1206 < — >1/4Wprotel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
Protel99se元件列表,pcb及对应中文
Protel99se元件列表,pcb及对应中文Protel99se元件库清单1框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1 依据元器件种类，原理图元件库包括以下16个库：1 单片机2 集成电路3 TTL74系列4 COMS系列5 二极管、整流器件6 晶体管：包括三极管、场效应管等.7 晶振8 电感、变压器件.9 光电器件：包括发光二极管、数码管等10 接插件：包括排针、条型连接器、防水插头插座等.11 电解电容12 钽电容13 无极性电容14 SMD电阻.15 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等16 其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库：.1 集成电路（直插）.2 集成电路（贴片）.3 电感.4 电容5 电阻6 二极管整流器件.7 光电器件.8 接插件.9 晶体管.10 晶振.11 其他元器件PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil, 引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻2.3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812 的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容2.4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N4148 2.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件2.9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3 数码管使用器件自有名称命名2.10 接插件2.10.1 SIP+针脚数目+针1脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3 其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻3.3.1 SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
(整理)计算机辅助设计Protel99SE元件库与封装库
电位器
Pot2
VR2
17
极性电容
ELECTRO1
RB.3/.6
18
PNP晶体管
PNP
TO-39
19
光敏二极管
DIODE0.4
20
光耦合器
Optoiso2
BNC-5
21
光耦合器
Optoiso1
DIP4
22
NPN晶体管
NPN
TO-39
23
氖泡
Neon
RAD0.4
24
AC插座
Plug AC Female
计算机辅助设计Protel99SE元件与封装对应表
（1）规划环境影响评价的分析、预测和评估内容。序号
专项规划中的指导性规划环境影响篇章或说明中文名称
1）规划实施对环境可能造成影响的分析、预测和评估。主要包括资源环境承载能力分析、不良环境影响的分析和预测以及与相关规划的环境协调性分析。元件库
C.环境影响报告书
LED
DIODE0.4
8
变压器
Tran1
TRF_EI30_1
9
按钮
SW-PB
RAD0.3
10
单刀单掷开关
SW-SPST
RAD0.4
11
晶闸管
SCR
TO-92B
12
双向晶闸管
Triac
TO-92A
13
伺服电机
Motor Servo
RAD0.4
14
电阻
RES2
AXIAL0.3
15
电阻
RES1
AXIAL0.3
SIP3
25
运算放大器
Op07
protel99se常用元件清单和封装符号
protel99se常用元件清单和封装符号protel99se常用元器件符号和封装符号：晶振Crystal电容capttl门电路74XX发光二极管led运放LM339开关按钮SW-fb1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res12.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib （40.系列CMOS管集成块元件库）4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib（模拟数字式集成块元件库）AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib（比较放大器元件库）Protel Dos Shcematic Intel.Lib（INTEL公司生产的80系列CPU 集成块元件库）Protel Dos Schematic Linear.lib（线性元件库）例555Protel Dos Schemattic Memory Devices.Lib（内存存储器元件库）Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）Protes Dos Schematic Operationel Amplifers.lib（运算放大器元件库）Protes Dos Schematic TTL.Lib（晶体管集成块元件库 74系列）Protel Dos Schematic Voltage Regulator.lib（电压调整集成块元件库）Protes Dos Schematic Zilog.Lib（齐格格公司生产的Z80系列CPU集成块元件库）元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing T ools 连线工具栏Drawing Tools 绘图工具栏稳压二极管 ZENER DIODE肖特基二极管 SCHOTTKY DIODE二极管 DIODE变容二极管 VARIODE三极管 TRANSISTOR电感 INDUCTOR磁环 EMIFIL电阻 RESISTOR电容 CAPACITY晶振 CRYSTAL涤纶电容 MYLAR CAP电解电容ELECT CAP 瓷片电容CERAMIC CAP 安规电容FILM CAP。
protel99se_部分封装大全
protel 部分封装大全Protel常用元件封装1mil=0.0254mm 1mm=39.37mil名称英文名元件库封装封装库电阻RES AXIAL0.1-1.0无极电容CAP RAD 0.1-0.4电解电容ELECTRO RB 0.2/0.4-0.5/1.0二极管 DIODE DIODE0.1-0.7全桥BRIDGE D-44 D-37 D-46电位器 POT VR-1 VR-5三极管 NPN PNP TO-18 TO-22TO-3 (达林顿)集成块PID PID-8 -40晶体振荡器XTAL1原理图常用库文件：批Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放or 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产型号功能封装AND与门ANTNNA天线BATTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NAND 与非门NEON 氖灯NOR 或非门NOT 非门OPAMP 运算放大器or 或门PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12WAY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关DIP8SW-DIP8 双列直插封装八路开关DIPl6VOLTREG 电压变换器TO-220XNOR 异或非门XOR 异或门GND 地VCC 电压螈VDD 电压塬VSS 电压源+5 +5电压源-5 -5电压源+12 +12电压源-12 -12电压源+15 +15电压源-15 -15电压源+18 +18电压源-18 -18电压源+24 +24电压源-24 -24电压源+30 +30电压源-30 -30电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关TUNNEL 隧道二极管UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管CAP 无级性电容器CAPVAR 无极性电容器CRYSTAL 石英晶体ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6 TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座FLY48PIN 8脚插座IDC816PIN 16脚插座IDCl620PIN 20脚插座IDC2026PIN 26脚插座IDC2634PIN 34脚插座IDC3440PIN 40脚插座IDC4050PIN 50脚插座IDC50DB9 9芯插座DB9DBl5 15芯插座DBl5DB25 25芯插座DB25DB37 37芯插座DB37protel dxp中常用原理图库：1. Miscellaneous Devices.IntLib包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。
Protel99se常用库 名称代号 封装代号
Protel99se常用库/名称代号/封装代号[最全New[1.前言]+原理图常用库文件（设计原理图第一步就是加载元件库，因此一定要知道基本的元件库有哪几个。
）Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb+PCB元件常用库（同理，制板的前提。
）Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb+其他元件库Protel Dos Schematic 4000 Cmos .Lib40.系列 CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib模拟数字式集成块元件库+AD系列 DAC系列 HD系列 MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL 公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库——例555Protel Dos Schemattic Memory Devices.Lib内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib摩托罗拉公司生产+Protel 采用的是英制，因此换算关系也应该要知道！1英寸( il )=1000微英寸( mil ) 1微英寸( mil )= 0.0254毫米( mm ) 即：1mm=39.37mil[2.原理图元件库名称代号查找与 PCB元件库封装代号]+由于原理图元件库名称代号较多，建议使用Ctrl+F输入中文查询！注：由于生产厂商不同，因此同一型号的元件封装也不同，事实上实际生产是根据元件厂给的尺寸去画封装的，所以多数制板的时候都需要自己动手量出元件的尺寸去建立封装，还有一点就是：不同功能的元件也可以采用相同的封装。
protel99se常用元件的封装
protel 99se常用元件的封装1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.03.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-54.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE 0.7; 注意做PCB时别忘了将封装DIODE的端口改为A、K5.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO V;w电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）B7N!?B T*i0 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
protel99se常用器件封装全解
protel 99 se 常用器件封装元件类别元件库中名称常用封装电阻 RES1 、 RES2 AXIAL0.3 － AXIAL1.0 电阻排 RESPACK3 、 RESPACK4 DIP16滑线变阻器 POT1 、 POT2 VR1 － VR5无极性电容 CAP RAD0.1 － RAD0.4电解电容 ELECTRO1 、 ELECTRO2 RB.2/.4 － RB.5/1.0 （一般 <100uF 用 RB.1/.2 ， 100uF-470uF 用 RB.2/.4 ， >470uF 用 RB.3/ .6 ）电感 INDUCTOR AXIAL0.3二极管 DIODE DIODE0.4 （小功率）、 DIODE0.7 （大功率）发光二极管 LED SIP2 或 DIODE0.4光敏二极管 PHOTO DIODE0.7三极管 NPN 、 NPN1 、 PNP 、 PNP1 TO- 系列大功率三极管 T0-3中功率三极管如果是扁平的用 TO-220 ，如果是金属壳的用 TO-66小功率三极管 TO-5 ， TO-46 ， TO-92A ，TO-92B 场效应管、 MOS管、JFET 、MOSFET 可以用跟三极管一样的封装光电耦合器 OPTOISO1 DIP4光电耦合器 OPTOISO2 BNC晶闸管 SCR TO-46稳压管 DIODE SCHOTTKY DIODE0.4电源稳压块 78 系列如 7805 ， 7812 等 TO-126 、 TO-220 79 系列有 7905 ， 7912 ， 7920 等晶振 CRYSTAL XTAL1整流桥 BRIDGE1 、 BRIDGE2 FLY474 系列集成块 74* DIP4- － DIP64( 数字为不连续偶数 ) 双列直插元件 DIP4- － DIP64( 数字为不连续偶数 ) 555 定时器 555 DIP8熔断器 FUSE1 、 FUSE2 FUSE 单排多针插座 CON1 — CON50 （不连续） SIP2 — SIP20 （不连续）PIN 连接器（双排） 16PIN — 50PIN （不连续） IDC16 — IDC50 （不连续）4 端单列插头 HEADER4 POWER4双列插头 HEADER8 × 2 IDC16D型连接器 DB9 、 DB15 、 D25 、 D37 DB9 、 DB15 、 D25 、 D37 变压器 TRANS* 封装在 Transformers.lib 库中继电器 RELAY-* DIP* 、 SIP* 等单刀单掷开关 SW-SPST RAD*按钮 SW-PB DIP4电池 BATTERY RAD0.4电铃 BELL RAD0.4扬声器 SPEAKER RAD0.3贴片电阻、贴片电容 0402 、 0603 等封装尺寸与功率有关，通常： 0201 < — >1/20W ； 0402< — > 1/16W ； 0603< — > 1/10W ； 0805 < — >1/8W ； 1206 < — >1/4W1)电阻的封装系列名称为AXIALxxx,xxx表示数字。
