10kv保护整定计算
10kv保护定值计算口诀
10kv保护定值计算口诀1.确定保护系数：保护系数=故障电流/设备额定电流；2.确定最小整定电流：最小整定电流=最小稳定电流比×设备额定电流；3.确定整定电流系数：整定电流系数=整定电流/设备额定电流；4.确定最大故障电流：最大故障电流=保护系数×设备额定电流；5.整定电流=最大故障电流；6.计算电流变压器(TC)二次电流：二次电流=设备额定电流；7.确定最小二次电流：最小二次电流=最小稳定电流比×设备额定电流；8.判断自动重合投入低整定值：-若最小二次电流<最大故障电流，则设定为最小二次电流；-若最小二次电流>最大故障电流，则设定为最大故障电流；-若最小二次电流=最大故障电流，则设定为最小二次电流；9.计算TC一次电流：一次电流=最大故障电流；10.计算CT二次电流：CT二次电流=设备额定电流/TC一次电流；11.判断额定变比高整定值：-若CT二次电流>最小二次电流，则设定为CT二次电流；-若CT二次电流<最小二次电流，则设定为最小二次电流；-若CT二次电流=最小二次电流，则设定为CT二次电流；12.计算CT额定变比：CT额定变比=设备额定电流/CT二次电流；13.根据设备类型选取动作时间常数：-若为母线保护或发电机保护，则选取0.5s；-若为线路保护，则选取0.2s；14.根据设备类型选取动作开断倍数：-若为开断器保护，则选取2倍；-若为隔离开关或接地刀闸保护，则选取5倍；15.动作电流=最大故障电流×动作开断倍数；16.计算动作时间：动作时间=动作时间常数/动作电流；17.判断额定电压高整定值：-若设备额定电压>100kV，则设定为设备额定电压；-若设备额定电压<=100kV，则设定为100kV；18.计算电压变压器(TP)二次电流：二次电流=设备额定电压；19.根据设备类型和保护功能选取额定变比：-若为母线保护，则选取额定变比为1：1；-若为发电机保护，则选取额定变比为10：1；-若为线路保护，则选取额定变比为1：10；-若为变压器保护，则选取额定变比为1：1；-若为电缆保护，则选取额定变比为1：2；20.根据额定变比计算额定电流：额定电流=设备额定电流/额定变比；21.整定长延时：长延时=设备故障率×设备故障恢复时间；22.整定短延时：短延时=设备故障前潮流×设备故障前时间；23.整定变比校准：-若额定电流>初始电流整定值，则设定为额定电流；-若额定电流<=初始电流整定值，则设定为初始电流整定值；-若额定电流=初始电流整定值，则设定为额定电流；24.选择整定动作时间：长延时>短延时，则选择短延时；25.整定过流元件：根据设备类型和保护功能选取；26.整定过流元件倍数：根据设备类型和保护功能选取；27.整定剩余电流元件：根据设备类型和保护功能选取；28.整定剩余电流开断倍数：根据设备类型和保护功能选取；29.整定互感器初始电流整定值：根据设备类型和保护功能选取；30.整定互感器变比：根据设备类型和保护功能选取。
10kV配电线路保护的整定计算.doc
(2)过电流保护：按下列两种情况整定，取较大值。
①按躲过线路最大负荷电流整定。
随着调度自动化水平的提高，精确掌握每条线路的最大负荷电流成为可能，也变得方便。
此方法应考虑负荷的自启动系数、保护可靠系数及继电器的返回系数。
为了计算方便，将此三项合并为综合系数KZ。
即：KZ=KK×Kzp/Kf式中KZ-综合系数KK-可靠系数，取1.1～1.2Izp-负荷自启动系数，取1～3Kf-返回系数，取0.85微机保护可根据其提供的技术参数选择。
而过流定值按下式选择：Idzl=KZ×Ifhmax式中Idzl-过流一次值Kz-综合系数，取1.7～5，负荷电流较小或线路有启动电流较大的负荷(如大电动机)时，取较大系数，反之取较小系数Ifhmax-线路最大负荷电流，具体计算时，可利用自动化设备采集最大负荷电流②按躲过线路上配变的励磁涌流整定。
变压器的励磁涌流一般为额定电流的4～6倍。
变压器容量大时，涌流也大。
由于重合闸装置的后加速特性(10kV线路一般采用后加速)，如果过流值不躲过励磁涌流，将使线路送电时或重合闸重合时无法成功。
因此，重合闸线路，需躲过励磁涌流。
由于配电线路负荷的分散性，决定了线路总励磁涌流将小于同容量的单台变压器的励磁涌流。
因此，在实际整定计算中，励磁涌流系数可适当降低。
式中Idzl-过流一次值Kcl-线路励磁涌流系数，取1～5，线路变压器总容量较少或配变较大时，取较大值Sez-线路配变总容量Ue-线路额定电压，此处为10kV③特殊情况的处理：a．线路较短，配变总容量较少时，因为满足灵敏度要求不成问题，Kz或Klc应选较大的系数。
b．当线路较长，过流近后备灵敏度不够时(如15km以上线路)，可采用复压闭锁过流或低压闭锁过流保护，此时负序电压取0.06Ue，低电压取0.6～0.7Ue,动作电流按正常最大负荷电流整定，只考虑可靠系数及返回系数。
当保护无法改动时，应在线路中段加装跌落式熔断器，最终解决办法是网络调整，使10kV 线路长度满足规程要求。
10kv电流速断保护整定值计算
10kv电流速断保护整定值计算
要计算10kV电流速断保护的整定值，需要考虑以下几个因素：
1. 电流变压器的变比
2. 保护装置的额定电流
3. 保护装置的动作时间
首先，确定电流变压器的变比。
假设变比为1000:1，即1A的
次级电流对应于1000A的主电流。
其次，确定保护装置的额定电流。
一般来说，额定电流应根据所保护的电力系统的负载电流来确定。
例如，如果所保护的电力系统的负荷电流为1000A，则保护装置的额定电流可以选择为1000A。
最后，确定保护装置的动作时间。
这取决于所需的速断时间。
速断时间越短，保护装置越灵敏。
根据电力系统的需求和保护需要，通常可以选择一个合适的动作时间。
综上所述，10kV电流速断保护的整定值可以计算如下：
整定值 = 变比 ×额定电流 ×动作时间
如果变比为1000:1，额定电流为1000A，动作时间为0.1s，则整定值为：
整定值 = 1000 × 1000 × 0.1 = 100000
因此，10kV电流速断保护的整定值为100000。
但具体的整定值还需要根据电力系统的具体情况和要求进行调整。
10kv保护整定计算

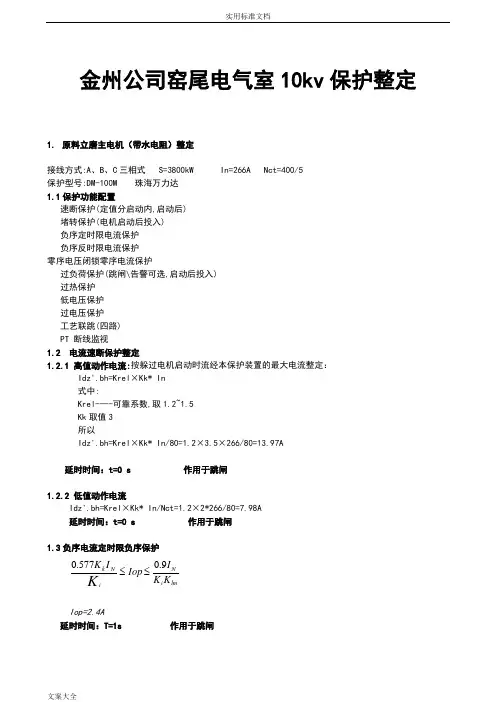

金州公司窑尾电气室10kv 保护整定1. 原料立磨主电机（带水电阻）整定接线方式:A 、B 、C 三相式 S=3800kW In=266A Nct=400/5保护型号:DM-100M 珠海万力达1.1保护功能配置速断保护(定值分启动内,启动后)堵转保护(电机启动后投入) 负序定时限电流保护负序反时限电流保护零序电压闭锁零序电流保护过负荷保护(跳闸\告警可选,启动后投入)过热保护低电压保护过电压保护工艺联跳(四路)PT 断线监视1.2 电流速断保护整定1.2.1 高值动作电流:按躲过电机启动时流经本保护装置的最大电流整定：Idz'.bh=Krel ×Kk* In式中:Krel----可靠系数,取1.2~1.5Kk 取值3 所以Idz'.bh=Krel ×Kk* In/80=1.2×3.5×266/80=13.97A延时时间：t=0 s 作用于跳闸1.2.2 低值动作电流Idz'.bh=Krel ×Kk* In/Nct=1.2×2*266/80=7.98A延时时间：t=0 s 作用于跳闸1.3负序电流定时限负序保护lmi N i Nk K K I Iop I K K 9.0577.0≤≤Iop=2.4A延时时间：T=1s 作用于跳闸1.4 负序电流反时限负序保护（暂不考虑）1.5电机启动时间T=12s1.6低电压保护U * op =Krelst.min *U Un=(0.5～0.6)Un 取0.6Un故 U * op =60V延时时间：t=0.5 s 作用于跳闸1.7零序电压闭锁零序电流保护I0=10A/Noct=0.17A延时时间：t=0.5 s 作用于跳闸1.8 过电压保护Uop =k*Un=115V 作用于跳闸延时时间：t=0.5 s1.9 负序电压U2op=0.12In=12V1.10 过负荷保护电流电流Idz'.bh=Krel × In/Nct=1.1×266/80=3.63A 取3.63A延时时间：t=15 s 作用于跳闸二、差动保护MMPR-320Hb电机二次额定电流Ie=264/80=3.3A1、 差动速断电流此定值是为躲过启动时的不平衡电流而设置的，为躲过启动最大不平衡电流，推荐整定值按下式计算： t s k dz I K I tan ⋅=， k K ：可靠系数，取1.5 t s I tan 为电流启动倍数取2In则： =⋅=⋅l t s k j dz n I K I tan 1.5*2*264/80=9.9A 作用于跳闸2、 比率差动电流考虑差动灵敏度及匝间短路，按以下公式整定dz I =0.5 In/Nct =1.65A作用于跳闸3、 比率制动系数：一般整定为0.5。
10KV继电保护整定计算
10KV继电保护整定计算一、基本概念1.电压等级：10KV继电保护整定计算是针对10千伏电压等级的继电保护系统。
2.整定值：继电保护装置中可调整的参数，用于设定继电保护装置的工作条件。
3.故障电流：电气系统中发生故障时的电流。
4.故障类型：电气系统中可能发生的故障类型，包括短路、地故障、过电流等。
二、整定计算步骤1.收集电气系统的参数：包括变电站的变压器容量、电压等级、故障电流等信息。
2.确定继电保护装置类型：根据电气系统的特点和需求，选择适合的继电保护装置类型，如过电流保护、差动保护等。
3.确定整定准则：根据电气系统的要求和标准，确定继电保护装置的整定准则，如选择安全系数和判断准则。
4.确定故障电流值：根据电气系统中可能的故障类型和故障位置，计算故障电流值。
5.计算继电保护装置整定值：根据继电保护装置的类型和整定准则，计算出相应的整定值。
6.校核整定值：通过模拟故障和计算验证，校核继电保护装置的整定值是否满足要求。
7.编写整定计算报告：将整定计算的过程和结果进行文档化记录，便于后续的整定验证和维护工作。
三、例子以过电流保护为例，进行整定计算：1.收集电气系统参数：假设变电站变压器容量为1000MVA，电压等级为10KV。
2.确定继电保护装置类型：选择过电流保护装置。
3.确定整定准则：选择保护系数为1.2，判断准则为设备额定电流的1.5倍。
4.确定故障电流值：假设故障类型为三相短路，电压为10KV，则故障电流为I=1000MVA/(3*10KV)=33.3KA。
5.计算继电保护装置整定值：根据整定准则，整定值为1.2*33.3KA*1.5=59.94KA。
6.校核整定值：通过模拟故障和计算验证，验证整定值是否满足要求。
7.编写整定计算报告：将整定计算的过程和结果进行文档化记录。
以上只是一个简单的例子，实际的整定计算可能会更加复杂，涉及到更多的电气参数和整定准则。
整定计算的结果需要综合考虑电气系统的实际情况和要求，确保继电保护装置能够可靠地工作。
10千伏线路保护定值简单整定方法
10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。
10kV配电线路保护的整定计算.
10kV线路保护的整定10 kV配电线路结构复杂，有的是用户专线，只接一两个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几十米，有的线路长到几十千米；有的线路上配电变压器容量很小，最大不超过100 kVA，有的线路上却达几千千伏安的变压器；有的线路上设有开关站或用户变电站，还有多座并网小水电站等。
有的线路属于最末级保护。
陕西省镇安电网中运行的35 kV变电站共有7座，主变压器10台，总容量45.65 MVA；35 kV线路8条，总长度135 km；10 kV线路36条，总长度1240 km；并网的小水电站41座（21条上网线路），总装机容量17020 kW。
1 10 kV线路的具体问题对于输电线路而言，一般无T接负荷，至多T接一、两个集中负荷。
因此，利用规范的保护整定计算方法，各种情况都能够计算，一般均满足要求。
但对于10 kV配电线路，由于以上所述的特点，在设计、整定、运行中会碰到一些具体问题，整定计算时需做一些具体的、特殊的考虑，以满足保护的要求。
2 保护整定应考虑系统运行方式按《城市电力网规划设计导则》，为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压下断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10 kV短路电流I k≤16 kA。
系统最大运行方式，流过保护装置短路电流最大的运行方式（由系统阻抗最小的电源供电）。
系统最小运行方式，流过保护装置短路电流最小的运行方式（由系统阻抗最大的电源供电）。
在无110 kV系统阻抗资料的情况时，由于3～35 kV系统容量与110 kV系统比较，相对较小，其各元件阻抗相对较大，则可近似认为110 kV系统容量为无穷大，对实际计算结果没有多大影响。
选取基准容量Sjz = 100 MVA，10 kV基准电压Ujz = 10.5kV，10 kV基准电流Ijz = 5.5 kA，10 kV基准阻抗Zjz = 1.103Ω。
10KV配电线路继电保护整定计算方案
10KV配电线路继电保护整定计算方案
整定计算方案：10KV配电线路继电保护
1. 确定选取的保护装置：根据配电线路的特点和需要保护的对象，选择合适的继电保护装置，例如过流保护装置、差动保护装置等。
2. 确定继电保护的参数：根据配电线路的额定电流和短路电流等参数，确定继电保护的整定参数。
3. 确定动作特性和动作时间：根据配电线路的工作特点和保护要求，确定继电保护的动作特性和动作时间。
动作特性包括过流保护的动作特性曲线，差动保护的灵敏度和误动特性等。
4. 确定差动保护的整定参数：对于差动保护，需要确定比率整定系数、动作时间设置、零序电流补偿系数等参数，以确保差动保护的准确性和可靠性。
5. 进行整定计算：根据获取的配电线路的参数和要求，进行整定计算，确定继电保护的动作参数和特性。
6. 验证整定方案：通过模拟和实际测试，验证整定方案的正确性和可行性，以确保继电保护能够满足配电线路的保护要求。
7. 完善整定方案：根据测试结果和实际情况，对整定方案进行修正和完善，以适应特殊情况和提高保护的准确性和可靠性。
需要注意的是，继电保护的整定方案需要根据具体的配电线路情况进行设计和计算，因此以上步骤只是一个一般的指导方案，对于具体的情况需要根据实际情况进行调整和补充。
如果不具
备专业知识和技能，建议咨询专业的电力工程师进行整定计算方案的制定。
10KV配电系统继电保护常用方案及整定计算
10KV配电系统继电保护常用方案及整定计算一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。
2.可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。
3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。
4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV 系统网络容量为无限大，对实际计算无多大影响。
5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。
三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。
五、整定计算：1.开关站出线（10DL）：当变压器采用过电流而不采用差动保护时，其电源线路较短时，例如电缆长度小于3Km时，采用线路--变压器组保护装置（即线路与受电变压器保护共用）。
10kv保护整定计算
金州公司窑尾电气室10kv 保护整定1. 原料立磨主电机（带水电阻）整定接线方式:A 、B 、C 三相式 S=3800kW In=266A Nct=400/5保护型号:DM-100M 珠海万力达1.1保护功能配置速断保护(定值分启动内,启动后)堵转保护(电机启动后投入)负序定时限电流保护负序反时限电流保护零序电压闭锁零序电流保护过负荷保护(跳闸\告警可选,启动后投入)过热保护低电压保护过电压保护工艺联跳(四路)PT 断线监视1.2 电流速断保护整定1.2.1 高值动作电流:按躲过电机启动时流经本保护装置的最大电流整定：Idz'.bh=Krel ×Kk* In式中:Krel----可靠系数,取1.2~1.5Kk 取值3所以Idz'.bh=Krel ×Kk* In/80=1.2×3.5×266/80=13.97A延时时间：t=0 s 作用于跳闸1.2.2 低值动作电流Idz'.bh=Krel ×Kk* In/Nct=1.2×2*266/80=7.98A延时时间：t=0 s 作用于跳闸1.3负序电流定时限负序保护lmi N i Nk K K I Iop I K K 9.0577.0≤≤Iop=2.4A延时时间：T=1s 作用于跳闸1.4 负序电流反时限负序保护（暂不考虑）1.5电机启动时间T=12s1.6低电压保护U * op =Krel st.min *U Un=(0.5～0.6)Un 取0.6Un故 U * op =60V延时时间：t=0.5 s 作用于跳闸1.7零序电压闭锁零序电流保护I0=10A/Noct=0.17A延时时间：t=0.5 s 作用于跳闸1.8 过电压保护Uop =k*Un=115V 作用于跳闸延时时间：t=0.5 s1.9 负序电压U2op=0.12In=12V1.10 过负荷保护电流电流Idz'.bh=Krel × In/Nct=1.1×266/80=3.63A 取3.63A延时时间：t=15 s 作用于跳闸二、差动保护MMPR-320Hb电机二次额定电流Ie=264/80=3.3A1、 差动速断电流此定值是为躲过启动时的不平衡电流而设置的，为躲过启动最大不平衡电流，推荐整定值按下式计算： t s k dz I K I tan ⋅=， k K ：可靠系数，取1.5 t s I tan 为电流启动倍数取2In则： =⋅=⋅l t s k j dz n I K I tan 1.5*2*264/80=9.9A 作用于跳闸2、 比率差动电流考虑差动灵敏度及匝间短路，按以下公式整定dz I =0.5 In/Nct =1.65A作用于跳闸3、 比率制动系数：一般整定为0.5。
10KV电动机保护整定计算书
10K V电动机保护整定计算书速断：3-5倍，一、电动机二次额定电流的计算已知电机容量P=560KW，额定电压Ue=10KV，功率因数c o s，额定电流Ie= P/√3U e˙c o s√3˙10˙=(制造厂资料额定电流为，按功率因数应为这里按制造厂名牌额定电流计算；CT变比n l=150/5=30电动机二次额定电流为I e=30=(制造厂资料启动电流建议选3倍以上)这里按5倍计算；启动电流I q= Kqd˙Ie=5˙=启动时间为tq d电动机启动时间Tqd：为电动机从启动到电动机转速达到额定转速的时间，考虑裕度，可整为最长启动时间的倍。
当没有实测值时，可取：循环水泵为20S，电动给水泵为20S，送风机为20S，吸风机为20S，磨煤机为20S，排风机为15S，其他一些起动较快的电动机可取10S。
这里按引风机启动时间20S二、过流保护整定计算（1）电流速断保护（过流Ⅰ段）按躲过电动机最大启动电流的原则整定，即：Ioph=K reI˙Kst˙Ie=*5*=式中：Krel可靠系数取；Kst为电动机起动电流倍数（这里取5倍），应按实测值，Ie为二次额定电流值。
按以上计算则Ioph＝（2）过流Ⅱ段保护则是在电动机启动完毕后自动投入。
Ioph=K reI˙Kast˙Ie=*5*=式中：Krel可靠系数取；Kast为电动机自起动系数，一般为5，Ie为二次额定电流值。
按以上计算则Iopl＝*5*Ie＝。
动作时限取；动作时间一般可整定为～tstmax，tstmax为电动机实测的最长启动时间。
三、负序过流保护负序电流整定负序过流Ⅰ段定值I2zd1的整定为，×=负序过流Ⅰ段时间T2zd1整定为。
四、过负荷保护动作电流Iop按躲过电动机额定电流下可靠返回条件整定，动作电流为Iop=KrelKr式中：Krel为可靠系数取；Kr返回系数取，即：÷×=动作时限与电动机允许的过负荷时间相配合，一般情况下动作时限取最长启动时间tstmax。
10KV综保整定值以及低压框架电流整定
1、高压微机保护值整定计算：
1.1先计算出一次电流，I1=P/（√3*U）。
1.2计算出互感器二次侧的电流I2=I1/(CT变比)。
1.3然后I微机整定值=I2*(保护倍数)
常规保护倍数：过负荷取1.2（1.1~1.3）倍二次侧电流I2 时限6S
过流取1.5（1.5~1.8）倍二次侧电流I2 时限0.5 S（这时限需配合低压的短延时，才不会越级挑闸）
速断取8（6 ~ 8 ）倍二次侧电流I2 时限0S
--------------------------------华丽的分割 ----------------------------
2、低压框架断路器的保护值整定计算：Ieb为变压器低压侧计算电流。
2.1长延时 Izd1=Kzd1*Ieb （Kzd1为长延时脱扣器可靠系数，取1.1）时限取60S。
2.2短延时 Izd2=M*Kzd2*Ieb（Kzd2为短延时脱扣器可靠系数，取1.3。
M 为过流倍数（3~5倍）。
M值根据框架开关所在保护的地方的不同而不同。
可参考如下（时限注意区分开来，才不会出现越级跳闸情况）。
单变压器进线开关3.9时限0.4S
双变压器进线开关5.2时限0.4S
母联框架开关 3.9时限0.3S
出线框架开关 2.6时限0.2S
2.3瞬时 Izd3=(10~15)Ieb 时限0S 2.4接地故障 Izd4=0.25~0.3Ieb 时限0.6S。
10KV继电保护整定计算
继电保护整定计算一、10KV 母线短路电抗已知10母线短路参数：最大运行方式时，短路容量为MVA S d 157)3((max)1.=，短路电流为KA U S I e d d 0647.91031573)3((max)1.)3((max)1.=⨯=⋅=，最小运行方式时，短路容量为MVA S d 134)3((min)1.=，短路电流为KA U S I e d d 7367.71031343)3((min)1.)3((min)1.=⨯=⋅=，则KA I I d d 77367.7866.0866.0)3((min)1.)2((min)1.=⨯==。
取全系统的基准功率为MVA S j 100=，10KV 基准电压KV U j 5.101.=，基准电流为KA U S I j jj 4986.55.10310031.1.=⨯=⋅=；380V 的基准电压KV U j 4.02.=，基准电流是KA U S I j jj 3418.1444.0310032.2.=⨯=⋅=二、1600KV A 动力变压器的整定计算（1#变压器， 2#变压器）已知动力变压器量MVA S e 6.1=，KV 4.010，高压侧额定电流A U S I He eH e 38.9210316003..=⨯=⋅=，低压侧额定电流 A U S I L e eL e 47.23094.0316003..=⨯=⋅=，变压器短路电压百分比%5.4%=s V ，电流CT 变比305150==l n ，低压零序电流CT 变比0n 。
变压器高压侧首端最小运行方式下两相断路电流为KA I d 38.6)2((min)2.=1、最小运行方式下低压侧两相短路时流过高压的短路电流折算到高压侧A I d 1300)`2((min)3.=2、最大运行方式下低压侧三相短路时流过高压的短路电流折算到高压侧A I d 1500)`3((max)3.=3、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流 A n I K K I l d jxk j dz 6530150013.1)`3((max)3..=⨯⨯== 对应值75A 保护一次动作电流 KA K n I I jx l j dz dz 95.113065.=⨯== 电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验227.395.138.6)2((min)2.>===dz d lm I I K 电流速断保护动作时限取0秒。
10kv线路保护整定计算公式汇总
10kv线路保护整定计算公式汇总为变压器一次侧最小相间短路电流dzj为过流保护动作电流值Ki为电流互感器变比为了进一步规范供电系统的继电保护整定计算工作，提高保护的可靠性、快速性和灵敏性，下面将常用的继电保护整定计算公式汇编起来，供参考。
如果有不当之处，请指正。
电力变压器的保护：瓦斯保护是变压器内部故障（相间、匝间短路）的主要保护。
根据规定，800KVA以上的油浸变压器均应装设瓦斯保护。
重瓦斯动作流速为0.7～1.0m/s，轻瓦斯动作容积为Sb＜1000KVA：200±10%cm3；Sb在1000～KVA：250±10%cm3；Sb在～KVA：300±10%cm3；Sb＞KVA：350±10%cm3.差动保护是变压器内部绕组、绝缘套管及引出线相间短路的主要保护。
它包括平衡线圈I、II及差动线圈。
电流速断保护整定计算公式：动作电流：Idz=Kk×I(3)dmax2继电器动作电流：I=K×I(3)dmax2dzjKjxKiKu其中，Kk为可靠系数，DL型取1.2，GL型取1.4；Kjx 为接线系数，接相上为1，相差上为√3；I(3)dmax2为变压器二次最大三相短路电流；Ki为电流互感器变比；Ku为变压器的变比。
一般计算公式是按照变压器空载投运时的励磁涌流计算速断保护值，公式为：I=K×KIdzjKjxKi其中，Kk为可靠系数，取3～6；Kjx为接线系数，接相上为1，相差上为√3；I1e为变压器一次侧额定电流；Ki为电流互感器变比。
速断保护灵敏系数校验公式为：KIdmin1l=I×K(2)dzji其中，I(2)dmin1为变压器一次最小两相短路电流；dzj为速断保护动作电流值；Ki为电流互感器变比。
过电流保护整定计算公式：继电器动作电流：I=KKI1edzjKjxfKiKf其中，Kk为可靠系数，取2～3（井下变压器取2）；Kjx 为接线系数，接相上为1，相差上为√3；I1e为变压器一次侧额定电流；Kf为返回系数，取0.85；Ki为电流互感器变比。
10KV继电保护整定计算
继电保护整定计算一、10KV 母线短路电抗已知10母线短路参数：最大运行方式时，短路容量为MVA S d 157)3((max)1.=，短路电流为KA U S I e d d 0647.91031573)3((max)1.)3((max)1.=⨯=⋅=，最小运行方式时，短路容量为MVA S d 134)3((min)1.=，短路电流为KA U S I e d d 7367.71031343)3((min)1.)3((min)1.=⨯=⋅=，则KA I I d d 77367.7866.0866.0)3((min)1.)2((min)1.=⨯==。
取全系统的基准功率为MVA S j 100=，10KV 基准电压KV U j 5.101.=，基准电流为KA U S I j jj 4986.55.10310031.1.=⨯=⋅=；380V 的基准电压KV U j 4.02.=，基准电流是KA U S I j jj 3418.1444.0310032.2.=⨯=⋅=二、1600KVA 动力变压器的整定计算（1#变压器， 2#变压器）已知动力变压器量MVA S e 6.1=，KV 4.010，高压侧额定电流A U S I He eH e 38.9210316003..=⨯=⋅=，低压侧额定电流 A U S I L e eL e 47.23094.0316003..=⨯=⋅=，变压器短路电压百分比%5.4%=s V ，电流CT 变比305150==l n ，低压零序电流CT 变比0n 。
变压器高压侧首端最小运行方式下两相断路电流为KA I d 38.6)2((min)2.=1、最小运行方式下低压侧两相短路时流过高压的短路电流折算到高压侧A I d 1300)`2((min)3.=2、最大运行方式下低压侧三相短路时流过高压的短路电流折算到高压侧A I d 1500)`3((max)3.=3、高压侧电流速断保护电流速断保护按躲过系统最大运行方式下变压器低压侧三相短路时，流过高压侧的短路电流来整定，保护动作电流 A n I K K I l d jxk j dz 6530150013.1)`3((max)3..=⨯⨯== 对应值75A 保护一次动作电流 KA K n I I jx l j dz dz 95.113065.=⨯== 电流速断保护的灵敏系数按系统最小运行方式下，保护装置安装处两相短路电流校验227.395.138.6)2((min)2.>===dz d lm I I K 电流速断保护动作时限取0秒。
10KV电动机保护整定计算书
10KV 电动机保护整定计算书一、电动机二次额定电流的计算已知电机容量KW P 560=，额定电压KV U e 10=，功率因数87.0cos =ϕ，额定电流 AU PI e e 16.3787.0103560cos 3=⋅⋅=⋅⋅=ϕ，(制造厂资料额定电流为39.91A ，按39.91A 功率因数应为0.81)这里按制造厂名牌额定电流39.91A 计算；CT 变比305150==l n ，电动机二次额定电流为A Ie 33.13091.39==，(制造厂资料启动电流建议选3倍以上)这里按5倍计算；启动电流AI K I e qd q 55.19991.395=⨯==， 启动时间为qd t电动机启动时间 Tqd ：为电动机从启动到电动机转速达到额定转速的时间，考虑裕度，可整为最长启动时间的 1.2 倍。
当没有实测值时，可取：循环水泵为 20S ，电动给水泵为 20S ，送风机为20S ，吸风机为 20S ， 磨煤机为 20S ，排风机为 15S ，其他一些起动较快的电动机可取 10S 。
这里按引风机启动时间20S二、 过流保护整定计算（1）电流速断保护（过流Ⅰ段）按躲过电动机最大启动电流的原则整定，即：AI K K I e st rel oph 878.933.154.1=⨯⨯=•=式中： K rel 可靠系数取 1.4； K st 为电动机起动电流倍数（这里取5倍），应按实测值，I e 为二次额定电流值。
按以上计算则I oph ＝9.878A（2）过流Ⅱ段保护则是在电动机启动完毕后自动投入。
AI K K I e ast rel opl 645.833.153.1=⨯⨯=•=式中： K rel 可靠系数取 1.3； K ast 为电动机自起动系数，一般为 5，I e 为二次额定电流值。
按以上计算则 I opl ＝1.3*5* I e ＝8.645A 。
动作时限取 0.05S ；动作时间一般可整定为 1.2～1.5 t st max ， t st max 为电动机实测的最长启动时间。
