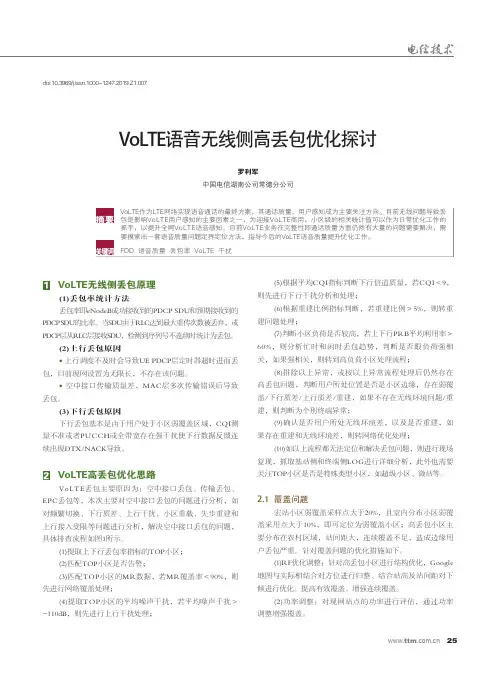

VoLTE语音无线侧高丢包优化探讨

VoLTE语音无线侧高丢包优化探讨罗利军中国电信湖南公司常德分公司VoLTE作为LTE网络实现语音通话的最终方案，其通话质量、用户感知成为主要关注方向。

目前无线问题导致丢包是影响VoLTE用户感知的主要因素之一，为迎接VoLTE商用，小区级的相关统计值可以作为日常优化工作的抓手，以提升全网VoLTE语音感知。

目前VoLTE业务在完整性即通话质量方面仍然有大量的问题需要解决，需要摸索出一套语音质量问题定界定位方法，指导今后的VoLTE语音质量提升优化工作。

FDD 语音质量丢包率 VoLTE 干扰VoLTE无线侧丢包原理(1)丢包率统计方法丢包率即eNodeB成功接收到的PDCP SDU和预期接收到的PDCP SDU的比率。

当SDU由于RLC达到最大重传次数被丢弃，或PDCP层从RLC层接收SDU，检测到序列号不连续时统计为丢包。

(2)上行丢包原因●上行调度不及时会导致UE PDCP层定时器超时进而丢包，目前现网设置为无限长，不存在该问题。

●空中接口传输质量差，MAC层多次传输错误后导致丢包。

(3)下行丢包原因下行丢包基本是由于用户处于小区弱覆盖区域，CQI测量不准或者PUCCH或全带宽存在强干扰使下行数据反馈连续出现DTX/NACK导致。

VoLTE高丢包优化思路VoLTE丢包主要原因为：空中接口丢包、传输丢包、EPC丢包等，本次主要对空中接口丢包的问题进行分析，如对频繁切换、下行质差、上行干扰、小区重载、失步重建和上行接入受限等问题进行分析，解决空中接口丢包的问题，具体排查流程如图1所示。

(1)提取上下行丢包率指标的TOP小区；(2)匹配TOP小区是否告警；(3)匹配TOP小区的MR数据，若MR覆盖率＜90%，则先进行网络覆盖处理；(4)提取TOP小区的平均噪声干扰，若平均噪声干扰＞-110dB，则先进行上行干扰处理；(5)根据平均CQI指标判断下行信道质量，若CQI＜9，则先进行下行干扰分析和处理；(6)根据重建比例指标判断，若重建比例＞5%，则转重建问题处理；(7)判断小区负荷是否较高，若上下行PRB平均利用率＞60%，则分析忙时和闲时丢包趋势，判断是否跟负荷强相关，如果强相关，则转到高负荷小区处理流程；(8)排除以上异常，或按以上异常流程处理后仍然存在高丢包问题，判断用户所处位置是否是小区边缘，存在弱覆盖/下行质差/上行质差/重建，如果不存在无线环境问题/重建，则判断为个别终端异常；(9)确认是否用户所处无线环境差，以及是否重建，如果存在重建和无线环境差，则转网络优化处理；(10)如以上流程都无法定位和解决丢包问题，则进行现场复现，抓取基站侧和终端侧LOG进行详细分析，此外也需要关注TOP小区是否是特殊类型小区，如超级小区、微站等。

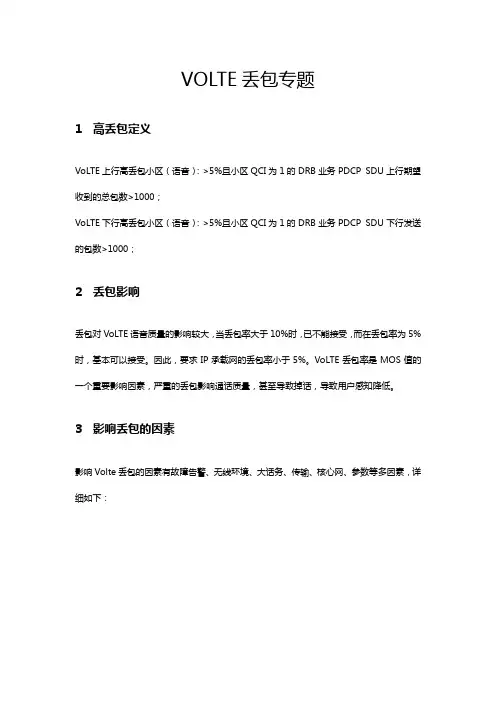

VOLTE丢包专题1高丢包定义VoLTE上行高丢包小区（语音）：>5%且小区QCI为1的DRB业务PDCP SDU上行期望收到的总包数>1000；VoLTE下行高丢包小区（语音）：>5%且小区QCI为1的DRB业务PDCP SDU下行发送的包数>1000；2丢包影响丢包对VoLTE语音质量的影响较大，当丢包率大于10%时，已不能接受，而在丢包率为5%时，基本可以接受。

因此，要求IP承载网的丢包率小于5%。

VoLTE丢包率是MOS值的一个重要影响因素，严重的丢包影响通话质量，甚至导致掉话，导致用户感知降低。

3影响丢包的因素影响Volte丢包的因素有故障告警、无线环境、大话务、传输、核心网、参数等多因素，详细如下：针对VoLTE 丢包可进行关联分析的指标有：➢ 无线环境包括TA 占比、MR 弱覆盖、干扰、RRC 重建、切换、邻区漏配等； ➢ 容量包括：PRB 利用率、单板利用率、CCE 利用率、小区用户数等；4 高丢包分析流程针对高丢包问题小区优化分析思路流程如下：丢包无线环境覆盖越区覆盖弱覆盖干扰上行干扰下行干扰重建频繁切换邻区漏配故障告警容量PRB 利用率单板利用率小区用户数CCE 利用率传输核心网5优化界定方案5.1故障告警核查问题小区及周边一圈层邻近小区是否存在影响业务的故障告警，若存在影响业务的故障告警，优先处理故障告警；影响业务的告警如下：影响业务的告警.xlsx处理建议：针对相应的故障进行故障处理。

5.2上行干扰小区级系统上行每个PRB上检测到的干扰噪声的平均值大于-110，即可判定该小区为上行干扰小区；干扰特征和干扰原因如下：处理建议：结合现场进行干扰排查和处理。

5.3下行质差CQI 用以表示下行信道的质量，eNodeB 根据CQI 信息选择合适的调度算法和下行数据块大小，以保证UE 在不同无线环境下都能获取最优的下行性能。

CQI 值由UE 测量并上报。

LTE 规范中没有明确定义CQI 的测量方式，只定义了CQI 的选取准则，即保证PDSCH 的解码错误率（即BLER）小于10%所使用的CQI值。

Volte丢包率优化案例

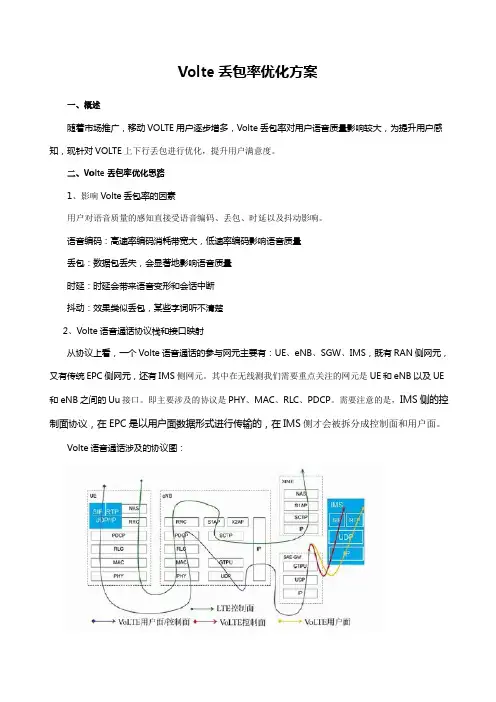

Volte丢包率优化方案一、概述随着市场推广，移动VOLTE用户逐步增多，Volte丢包率对用户语音质量影响较大，为提升用户感知，现针对VOLTE上下行丢包进行优化，提升用户满意度。
