扭矩传感器的测量方法

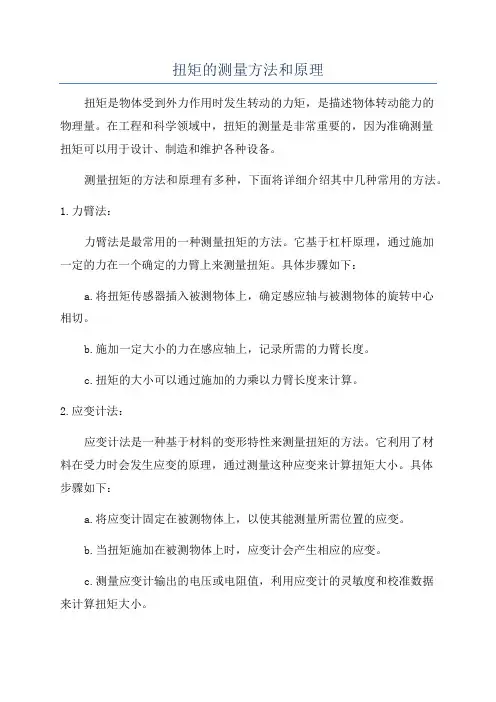

扭矩的测量方法和原理
扭矩的测量方法和原理扭矩是物体受到外力作用时发生转动的力矩，是描述物体转动能力的物理量。
在工程和科学领域中，扭矩的测量是非常重要的，因为准确测量扭矩可以用于设计、制造和维护各种设备。
测量扭矩的方法和原理有多种，下面将详细介绍其中几种常用的方法。
1.力臂法：力臂法是最常用的一种测量扭矩的方法。
它基于杠杆原理，通过施加一定的力在一个确定的力臂上来测量扭矩。
具体步骤如下：a.将扭矩传感器插入被测物体上，确定感应轴与被测物体的旋转中心相切。
b.施加一定大小的力在感应轴上，记录所需的力臂长度。
c.扭矩的大小可以通过施加的力乘以力臂长度来计算。
2.应变计法：应变计法是一种基于材料的变形特性来测量扭矩的方法。
它利用了材料在受力时会发生应变的原理，通过测量这种应变来计算扭矩大小。
具体步骤如下：a.将应变计固定在被测物体上，以使其能测量所需位置的应变。
b.当扭矩施加在被测物体上时，应变计会产生相应的应变。
c.测量应变计输出的电压或电阻值，利用应变计的灵敏度和校准数据来计算扭矩大小。
3.电磁法：电磁法是一种利用电磁感应原理来测量扭矩的方法。
它通过感应电流的变化来计算扭矩大小。
具体步骤如下：a.在被测物体上安装扭矩传感器，传感器的结构中包含一个用于感应磁场变化的线圈。
b.当扭矩施加在被测物体上时，传感器中的线圈会感应到磁场的变化。
c.感应电流的大小与扭矩成正比，通过测量感应电流的大小来计算扭矩。
4.平衡法：平衡法是一种通过平衡两个力矩来测量扭矩的方法。
它基于力矩平衡原理，通过调整一个质量和距离的平衡来测量未知扭矩的大小。
具体步骤如下：a.将被测物体与一个已知扭矩的校准装置相连，使其达到力矩平衡。
b.在校准装置上调整质量和距离，直到力矩平衡，并记录所需的质量和距离值。
c.将被测物体与校准装置断开，使用相同的质量和距离值来平衡新的未知扭矩，通过分析平衡状态来计算未知扭矩的大小。
总结起来，扭矩的测量方法包括力臂法、应变计法、电磁法和平衡法等。
扭矩的测量方法和原理
扭矩的测量方法和原理扭矩是物体绕轴旋转时受到的力矩，它是描述旋转力大小和作用位置的物理量。
在工程和科学研究中，测量扭矩是非常重要的。
本文将介绍扭矩的测量方法和原理。
常见的扭矩测量方法有静态法、动态法和电信号法。
静态法主要是通过杠杆原理，将扭矩传感器固定在被测物体上，然后根据测得的传感器输出信号计算出扭矩值。
动态法则是测量物体在旋转过程中的扭转角度和加速度，通过牛顿第二定律推导出扭矩值。
电信号法则是利用电极或电阻应变片等装置，将扭矩转化为电信号，再通过电路进行测量。
下面从静态法和电信号法两个方面详细介绍扭矩的测量原理。
一、静态法静态法是一种利用杠杆原理进行扭矩测量的方法。
其原理可由下式表示：M=F×l式中，M是扭矩，单位是牛顿米（N·m）；F是施加在杠杆上的力，单位是牛顿（N）；l是施力点到旋转中心的距离，单位是米（m）。
在实际测量中，需要将扭矩传感器固定在被测物体上，使其与旋转轴平行。
当物体受到扭矩时，扭矩传感器会产生相应的变形，进而输出电信号。
通过测量传感器的输出信号，可以计算出施加在物体上的扭矩大小。
静态法的优点是测量精度高，并且适用于不同形状和材料的物体。
然而，静态法只适用于低速旋转的物体，因为在高速旋转时，由于离心力的影响，无法准确测量扭矩值。
二、电信号法电信号法是一种常用的扭矩测量方法。
其原理是利用电阻应变片的变形来测量扭矩。
当物体受到扭矩作用时，电阻应变片会产生相应的应变，从而引起电阻值的变化。
通过测量电阻值的变化，可以间接得到扭矩变化的大小。
电信号法的基本原理如下：1.将电阻应变片安装在固定的位置上，使其与旋转轴垂直。
2.当物体受到扭矩作用时，电阻应变片的传感网格发生形变，导致电阻值的变化。
3.将电阻值变化转化为电信号输出。
4.通过测量电信号的强度，可以得到扭矩的大小。
电信号法的优点是测量范围广，可适用于高速旋转的物体。
此外，电信号法具有快速响应、准确可靠等特点。

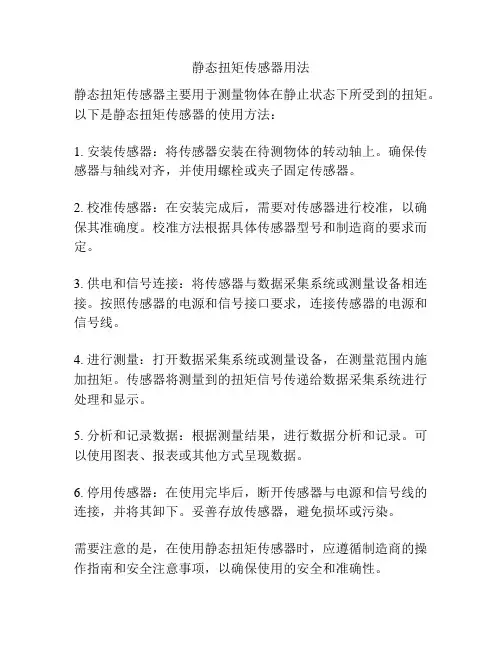

静态扭矩传感器用法
静态扭矩传感器用法
静态扭矩传感器主要用于测量物体在静止状态下所受到的扭矩。
以下是静态扭矩传感器的使用方法：
1. 安装传感器：将传感器安装在待测物体的转动轴上。
确保传感器与轴线对齐，并使用螺栓或夹子固定传感器。
2. 校准传感器：在安装完成后，需要对传感器进行校准，以确保其准确度。
校准方法根据具体传感器型号和制造商的要求而定。
3. 供电和信号连接：将传感器与数据采集系统或测量设备相连接。
按照传感器的电源和信号接口要求，连接传感器的电源和信号线。
4. 进行测量：打开数据采集系统或测量设备，在测量范围内施加扭矩。
传感器将测量到的扭矩信号传递给数据采集系统进行处理和显示。
5. 分析和记录数据：根据测量结果，进行数据分析和记录。
可以使用图表、报表或其他方式呈现数据。
6. 停用传感器：在使用完毕后，断开传感器与电源和信号线的连接，并将其卸下。
妥善存放传感器，避免损坏或污染。
需要注意的是，在使用静态扭矩传感器时，应遵循制造商的操作指南和安全注意事项，以确保使用的安全和准确性。
扭矩仪、传感器使用方法
传感器、扭矩仪使用方法
传感器、扭矩仪使用方法
使 用 说 明 书
四川诚邦测控技术有限公司
四川诚邦测控技术有限公司
地址：四川省成都市双流蛟龙工业港双巷路 46 号
网 址： 电子邮箱：cb@ 电话：028-85737373
第2页共9页
传感器的初始相位改变（变大），用扭矩仪测相位的功能测出传感器的初始相
位，将发现与其出公司记录的初始相位角有较大变化（变大）。
其原因一：可能是内部松动；二：可能为冲击扭矩引起的弹性轴弹性变形后不
能恢复所致，建议返公司修理。
16、采用何种负载方式为好？
NJ 型扭矩传感器为传递型测功仪器，它与各种测功机不一样，它只传递扭矩
（功率），而不吸收扭矩（功率），因此 NJ 型传感器必须安装在动力和负载之间，
负载的方式很多，要根据用户的需要和可能加以选择，一般有水力测功机、电力测
功机、电涡流测功机、发电机、磁粉制动器、液压加载器。至于风机、水泵等本身
就是负载。
四川诚邦测控技术有限公司
地址：四川省成都市双流蛟龙工业港双巷路 46 号
ｅ.高转速用户应注意说明书中传感器的转速范围，若超过规定标准转速范围，
应特殊订货。
24、某电机公司电机系列扭矩范围在 20～1000Nm 之内，应选购几种传感器为好？
建议选 20，50，100，200，500，1000Nm，6 种传感器为好。
25、用一台 0.1 级 1000Nm 传感器测小扭矩(例如 10Nm)发现数据误差大,且有较大跳动,
好。
18、传感器上的联轴器能用榔头敲进去吗？
千万不能，尤其是小扭矩传感器。否则会引起传感器轴间松动，致使测量数据
跳动，零点不稳。

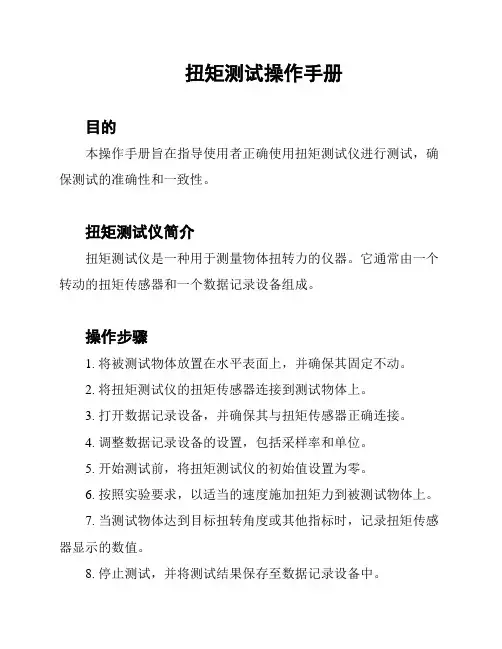

扭矩测试操作手册
扭矩测试操作手册
目的
本操作手册旨在指导使用者正确使用扭矩测试仪进行测试，确保测试的准确性和一致性。
扭矩测试仪简介
扭矩测试仪是一种用于测量物体扭转力的仪器。
它通常由一个转动的扭矩传感器和一个数据记录设备组成。
操作步骤
1. 将被测试物体放置在水平表面上，并确保其固定不动。
2. 将扭矩测试仪的扭矩传感器连接到测试物体上。
3. 打开数据记录设备，并确保其与扭矩传感器正确连接。
4. 调整数据记录设备的设置，包括采样率和单位。
5. 开始测试前，将扭矩测试仪的初始值设置为零。
6. 按照实验要求，以适当的速度施加扭矩力到被测试物体上。
7. 当测试物体达到目标扭转角度或其他指标时，记录扭矩传感器显示的数值。
8. 停止测试，并将测试结果保存至数据记录设备中。
9. 断开扭矩传感器与测试物体的连接。
注意事项
- 在使用扭矩测试仪之前，确保该仪器已经经过校准并处于良
好工作状态。
- 在进行测试之前，检查测试物体是否安全固定，以防止意外
损伤或伤害。
- 在进行测试时，遵循实验要求，并按照正确的步骤进行操作。
- 在记录测试结果时，确保准确记录扭矩传感器显示的数值，
并根据需要进行单位转换。
- 如果发现任何异常情况，如扭矩传感器异常或测试物体不稳
定等，请立即停止测试，并及时排除故障。
总结
扭矩测试操作手册提供了使用扭矩测试仪进行测试的详细步骤
和注意事项。
正确使用扭矩测试仪可以确保测试结果的准确性和一
致性。
在进行测试前，请仔细阅读本操作手册并遵循相应的操作步骤。

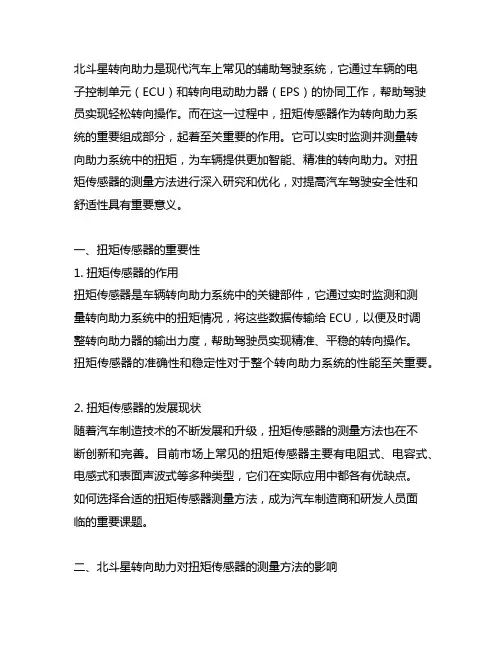

北斗星转向助力扭矩传感器的测量方法
北斗星转向助力是现代汽车上常见的辅助驾驶系统，它通过车辆的电子控制单元（ECU）和转向电动助力器（EPS）的协同工作，帮助驾驶员实现轻松转向操作。
而在这一过程中，扭矩传感器作为转向助力系统的重要组成部分，起着至关重要的作用。
它可以实时监测并测量转向助力系统中的扭矩，为车辆提供更加智能、精准的转向助力。
对扭矩传感器的测量方法进行深入研究和优化，对提高汽车驾驶安全性和舒适性具有重要意义。
一、扭矩传感器的重要性1. 扭矩传感器的作用扭矩传感器是车辆转向助力系统中的关键部件，它通过实时监测和测量转向助力系统中的扭矩情况，将这些数据传输给ECU，以便及时调整转向助力器的输出力度，帮助驾驶员实现精准、平稳的转向操作。
扭矩传感器的准确性和稳定性对于整个转向助力系统的性能至关重要。
2. 扭矩传感器的发展现状随着汽车制造技术的不断发展和升级，扭矩传感器的测量方法也在不断创新和完善。
目前市场上常见的扭矩传感器主要有电阻式、电容式、电感式和表面声波式等多种类型，它们在实际应用中都各有优缺点。
如何选择合适的扭矩传感器测量方法，成为汽车制造商和研发人员面临的重要课题。
二、北斗星转向助力对扭矩传感器的测量方法的影响1. 北斗星转向助力的原理与特点北斗星转向助力系统是一种利用北斗卫星导航系统和车辆CAN总线进行信息通信的智能辅助驾驶系统。
它通过接收北斗卫星信号，实时获取车辆所处位置、车速、方向等信息，辅助车辆实现精准导航和转向操控。
这一系统的特点是具有高精度、高可靠性和跨地域性，能够在复杂的交通环境和天气条件下实现精准导航和转向。
2. 北斗星转向助力对扭矩传感器的要求由于北斗星转向助力系统需要实时获取车辆的位置和方向信息，并对车辆的转向操作进行精准辅助，因此对扭矩传感器的要求也更加严格。
扭矩传感器需要具备高精度和高稳定性，能够实时准确地监测和测量转向助力系统中的扭矩情况。
扭矩传感器需要具备良好的抗干扰能力，能够在复杂的车辆工况下稳定工作，确保转向助力系统的可靠性和安全性。
锂电钻扭矩测量方法
锂电钻扭矩测量方法1. 使用扭矩扳手：可以通过配备扭矩扳手来测量锂电钻的扭矩。
将扭矩扳手与锂电钻头部连接，然后按下扳手的扳动按钮或旋转手柄，测量装置将显示出锂电钻施加的扭矩值。
2. 使用电子扭矩测量仪：有一些专业的电子扭矩测量仪可以直接与锂电钻结合使用。
将电子扭矩测量仪与锂电钻连接，然后按下启动按钮，测量仪将显示出锂电钻施加的扭矩值。
3. 使用扭矩传感器：扭矩传感器是一种专业设备，可以精确测量锂电钻施加的扭矩。
将扭矩传感器连接到锂电钻头部，然后使用锂电钻进行工作，传感器将实时测量并显示锂电钻的扭矩值。
4. 使用压力板：将锂电钻的头部放置在压力板上，然后使用锂电钻施加扭矩。
压力板将计算出施加在其上的扭矩，然后显示出来。
5. 使用拉力计：将拉力计连接到锂电钻头部，然后使用锂电钻进行工作。
拉力计将测量并显示锂电钻施加的扭矩值。
6. 使用力矩扳手：力矩扳手是一种特殊的扳手，内置有扭矩测量装置。
将锂电钻的头部连接到力矩扳手上，然后使用力矩扳手进行工作，它将显示出锂电钻的扭矩值。
7. 使用压力传感器：将压力传感器连接到锂电钻头部，然后使用锂电钻施加扭矩。
传感器将测量锂电钻施加在其上的压力（扭矩），然后转换为扭矩值并显示出来。
8. 使用负荷传感器：负荷传感器是一种专门用于测量负荷的设备，可以用于测量锂电钻施加的扭矩。
将负荷传感器连接到锂电钻头部，然后使用锂电钻进行工作，传感器将测量并显示出锂电钻的扭矩值。
9. 使用挠度计：将挠度计连接到锂电钻头部，然后用锂电钻施加扭矩。
挠度计将测量锂电钻施加的扭矩，并显示出锂电钻的扭矩值。
10. 使用电动扳手：电动扳手通常具有内置的扭矩测量装置。
将电动扳手连接到锂电钻的头部，然后使用电动扳手进行工作。
它将显示出锂电钻施加的扭矩值。
扭矩测量方法
扭矩测量方法扭矩是描述物体旋转运动状态的物理量，是力矩的一种特殊形式。
在工程领域中，扭矩的准确测量对于确保机械设备的正常运行至关重要。
因此，本文将介绍几种常见的扭矩测量方法，以帮助读者更好地了解和掌握扭矩测量的技术。
首先，我们来介绍一种常见的扭矩测量方法——力臂法。
力臂法是通过测量施加力的力臂长度和力的大小来计算扭矩的方法。
具体操作时，首先需要将力传感器安装在力臂上，然后施加力，并通过力传感器获取力的大小，再测量力臂的长度，最终可以通过力矩的计算公式计算出扭矩的数值。
这种方法简单易行，适用于大多数情况下的扭矩测量。
其次，还有一种常见的扭矩测量方法——弹簧测力计法。
弹簧测力计法是利用弹簧的弹性变形来测量扭矩的方法。
具体操作时，将弹簧测力计安装在扭矩传感器上，当扭矩作用在传感器上时，弹簧会产生弹性变形，通过测量弹簧的变形量就可以计算出扭矩的大小。
这种方法适用于需要连续监测扭矩变化的场合，具有高灵敏度和高精度的特点。
除了以上两种方法外，还有一种常见的扭矩测量方法——电子式扭矩传感器法。
电子式扭矩传感器法是利用电子传感器来测量扭矩的方法。
具体操作时，将电子式扭矩传感器安装在需要测量扭矩的位置上，传感器会将扭矩转化为电信号输出，通过电子设备进行处理和显示。
这种方法适用于需要远程监测和自动控制的场合，具有实时性和便捷性。
总的来说，扭矩的准确测量对于工程领域具有重要意义。
不同的扭矩测量方法各有特点，可以根据实际需求选择合适的方法进行测量。
通过本文介绍的几种常见的扭矩测量方法，相信读者对扭矩测量技术有了更深入的了解，能够更好地应用于实际工程中。
扭矩测量方法
扭矩测量方法扭矩是描述物体围绕固定轴线旋转的力的物理量，是衡量物体转动状态的重要参数。
在工程领域中，扭矩的测量是非常重要的，它直接关系到机械设备的性能和安全。
因此，掌握正确的扭矩测量方法对于工程技术人员来说至关重要。
一、扭矩传感器。
扭矩传感器是测量扭矩的重要工具，它能够将扭矩转化为电信号输出，通过测量电信号的大小来确定扭矩的大小。
扭矩传感器的选择应根据测量对象的特点和测量要求来确定，常见的扭矩传感器有电阻应变式、电容式、电磁式等多种类型。
二、扭矩测量方法。
1. 静态法。
静态法是最常用的扭矩测量方法之一，它通过固定被测物体的一个端点，然后施加一个力矩，通过测量被测物体的变形或者应变来计算扭矩的大小。
这种方法简单易行，适用于大多数静态扭矩测量。
2. 动态法。
动态法是一种在物体运动状态下进行扭矩测量的方法，它适用于需要测量旋转物体的扭矩。
通过在旋转轴上安装扭矩传感器，可以实时监测旋转过程中的扭矩变化，从而得到准确的扭矩数据。
3. 拉力计法。
拉力计法是一种通过测量拉力计的拉力来计算扭矩的方法，它适用于一些特殊的扭矩测量场合，如螺栓拧紧力矩的测量等。
通过将拉力计安装在扭矩作用点上，可以实现对扭矩的准确测量。
4. 液压法。
液压法是一种通过测量液压系统的压力来计算扭矩的方法，它适用于一些需要大扭矩测量的场合。
通过将液压系统与被测物体连接，可以根据液压系统的压力变化来计算扭矩的大小。
三、注意事项。
在进行扭矩测量时，需要注意以下几点：1. 选择合适的扭矩传感器，确保其测量范围和精度符合测量要求。
2. 在进行扭矩测量前，需要对测量系统进行校准，确保测量结果的准确性。
3. 在进行动态扭矩测量时，需要考虑旋转物体的惯性和动态特性对测量结果的影响。
4. 在进行液压法扭矩测量时，需要注意液压系统的密封和稳定性，以确保测量结果的准确性。
通过以上方法和注意事项，可以实现对扭矩的准确测量，为工程技术人员提供可靠的数据支持，保障机械设备的正常运行和安全性能。
动态扭矩传感器技术参数介绍
动态扭矩传感器技术参数介绍（二）作者：admin 录入：admin 2009-8-3 21:21:26动态扭矩传感器电阻应变式原理，结合电子技术，实现非接触电源供电与信号输出，精度高，性能稳定可靠，量程范围广。
· 动态扭矩传感器适用于动、静扭矩测量。
允许转速不大于15000转/分。
· 动态扭矩传感器可测量正反两方向扭矩，转速。
输出信号为频率信号。
与专用仪表配套，可显示功率。
· 动态扭矩传感器频率信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。
· 动态扭矩传感器输出频率信号幅度可选择：0～5V电平的方波信号或集电极开路输出（OC）。
扭矩频率输出范围：10±5kHZ (正反向)。
· 零转矩：10 kHZ±5kHZ· 动态扭矩传感器既可测静态扭矩又可测动态扭矩，两端为轴键连接，安装使用方便。
动态扭矩传感器应用领域 1．电动机、发动机、内燃机等旋转设备输出扭矩和功率的检测； 2．铁路机车、汽车、飞机、船舶等机械的扭矩和功率的检测； 3．压缩机、水泵、搅拌机、变速器等工作时所需扭矩的检测；动态扭矩传感器 4．机床加工、钻井设备的转速扭矩检测和扭矩控制； 5．动态扭矩传感器可用于制作粘度计和扭力扳手； 6．各种材料测试机和实验室检测使用；★ 动态扭矩传感器性能指标精度≤±0.5%F.S 非线性≤±0.2%F.S 重复性≤±0.2%F.S回差 s 额定功耗＜150mA 额定电压 24VDC 过载量100%µ≤±0.2%F.S 灵敏度1±0.2mv/V 响应时间100 使用温度0---60℃ 信号输出10±5kHz ( 4--20mA 1--5V ) ★ 动态扭矩传感器基本原理采用应变电测技术和环形变压器非接触传递能源和频率信号，有效的避免了集流环和电刷产生的摩擦，解决了动态测量中能源供应的不稳定和信号传输干扰的问题。
扭矩测量方法范文
扭矩测量方法范文扭矩是指物体受到力矩作用时产生的转动效果。
扭矩测量是工程领域中一个重要的参数，可以用于设计和控制机械设备的运行。
下面将介绍几种常见的扭矩测量方法。
1.力臂法力臂法是最常见也是最简单的测量扭矩的方法。
该方法通过应用一个已知力在一个已知力臂上，使其作用在待测物体上，然后通过测量旋转角度和测力板的读数来计算扭矩。
这种方法适用于小扭矩的测量，如手动工具中的扭矩。
2.拉力式扭矩传感器拉力式扭矩传感器是一种常用的扭矩测量装置。
该传感器由一个静态力传感器和一个力臂组成。
力传感器通常是应变片，通过测量应变片上的电信号来计算扭矩。
力臂的长度和结构可以根据需要进行设计和调整，以适应不同的测量需求。
3.电流感应扭矩测量电流感应扭矩测量是一种非接触的测量方法。
该方法通过感应待测物体表面的电流来测量扭矩。
当扭矩产生时，磁场的分布会发生变化，导致感应电流的变化。
通过测量感应电流的变化来计算扭矩。
这种方法适用于高速旋转的设备，如发动机和电机。
4.表面应变法表面应变法通过测量待测物体表面的应变来计算扭矩。
该方法常用于大型设备的扭矩测量。
它通常使用应变片或电阻应变片贴在待测物体表面，通过测量应变片上的应变分布来计算扭矩。
5.光学测量法光学测量法是一种基于光学原理的扭矩测量方法。
该方法使用光学传感器和光栅或编码器来测量转子的旋转角度和速度，然后通过转子的转动惯量和测得的角度和速度来计算扭矩。
这种方法适用于高精度和高速度的扭矩测量。
综上所述，扭矩测量方法根据不同的应用需求和测量精度可以选择不同的方法。
无论采用何种方法，正确的选择和使用扭矩传感器是关键。
另外，由于扭矩测量可能涉及到高速旋转设备和高压环境，操作人员需具备一定的安全意识和操作技能。
扭矩传感器说明书
扭矩传感器说明书扭矩传感器说明书一、产品简介扭矩传感器是一种用于测量旋转物体所受扭矩的装置。
它通常由弹性体和应变计组成，当受力时，弹性体会发生形变，而应变计能够将这种形变转化为电信号输出。
二、产品特点1.高精度：扭矩传感器具有高精度的测量能力，能够满足各种工业应用的要求。
2.稳定性好：该传感器采用先进的技术和材料制造而成，具有较好的稳定性和耐用性。
3.易于安装：该传感器结构简单、重量轻、易于安装和维护。
三、产品参数1.测量范围：0-1000N·m2.非线性度：<±0.1%FS3.重复性误差：<±0.05%FS4.灵敏度：2±0.001mV/V5.工作温度范围：-40℃~+85℃四、使用方法1.安装前需检查传感器是否完好无损。
2.将传感器正确安装在需要测量扭矩的设备上，并保证传感器与设备之间紧密贴合。
3.接通电源，根据设备的要求调整传感器的灵敏度和零点校准。
4.开始测量并记录数据。
五、注意事项1.使用前请仔细阅读本说明书，并按照说明进行操作。
2.禁止在高温、高湿等恶劣环境下使用该传感器。
3.避免将传感器受到强烈的冲击或振动，以免影响测量精度和稳定性。
4.在使用过程中如发现异常情况，请及时停止使用并联系售后服务人员进行处理。
六、维护保养1.每次使用后应将传感器清洁干净，并储存于干燥通风处。
2.定期检查传感器的电缆和连接器是否完好无损，并进行必要的更换或维修。
3.如需更换传感器内部元件，请联系售后服务人员进行处理。
七、售后服务本公司承诺为用户提供优质的售后服务，如有任何问题或意见，请随时与我们联系。
以上为扭矩传感器说明书，希望能够对用户有所帮助。
如有任何疑问或需要进一步了解该产品，请联系我们。
扭矩测量说明及应变片使用详解
扭矩测量说明及应变片使用详解扭矩测量是工程和科学领域常用的一种测量技术，用于测量旋转装置所产生的扭矩力。
扭矩测量的准确性对于许多应用至关重要，如机械传动系统的设计和优化、电机和发动机的性能评估以及材料的研究等。
在进行扭矩测量时，通常会使用应变片作为测量元件。
应变片是一种能够测量物体应变的传感器。
应变片的工作原理基于金属材料在受到力或力矩作用时会发生形变的性质。
应变片通常由金属箔片或薄膜制成，具有非常高的敏感性和可靠性。
下面我将详细介绍扭矩测量的具体说明及应变片的使用方法。
1.扭矩测量的具体说明：-首先，确定测量范围和精度要求，选择合适的扭矩传感器。
扭矩传感器通常分为静态和动态两种类型。
静态扭矩传感器适用于不需要频繁变化的测量，而动态扭矩传感器适用于高速旋转的测量。
-安装扭矩传感器。
将扭矩传感器正确安装在被测装置上，确保与装置的旋转轴垂直，并紧固螺栓。
-连接传感器与数据采集仪表。
使用合适的电缆将传感器与数据采集仪表连接起来，确保信号传输可靠。
-进行零点校准。
在测量之前，对传感器进行零点校准，即在没有扭矩作用下将测量结果调整为零。
-进行扭矩测量。
通过施加扭矩到被测装置上，观察数据采集仪表上的数据变化，即可得到扭矩测量结果。
-记录和分析数据。
根据需要，将测量结果记录下来并进行数据分析，以便进一步的应用。
2.应变片的使用方法：-确定测量点。
根据需要，确定要测量的位置和方向。
通常在扭矩作用处附近选择一个具有较高应变的区域。
-准备工作。
将应变片正确地粘贴或固定在待测物体上，并确保表面光洁无尘。
-粘贴应变片。
使用专用的应变片粘接剂，在应变片和被测物体表面均匀涂布，然后将应变片贴合在被测物体上。
-加热过程（可选）。
一些应变片需要经过一个加热过程，以确保粘接效果和稳定性。
可以通过烘箱或其他加热设备进行加热，同时要注意控制温度和加热时间。
-连接测量电路。
使用导线和连接器将应变片与测量电路连接起来。
在连接过程中要注意保持导线的良好接触和电气连接。
动态扭矩传感器转矩的几种测量方法
动态扭矩传感器转矩的几种测量方法转矩的几种测量方法：其中传递法涉及的转矩测量仪器种类最多，应用也最广泛。
1、平衡力类转矩测量装置及平衡力法以均匀速度运转的动力机械或者是制动的机械，是在机体上同时作用着与转矩大小相等，方向相反的平衡力矩。
扭矩测量是传动线路中的重要内容之一,高精度、高稳定性的扭矩测量方法是当今各国机械测量研究的热点之一,为此,提出了一种基于压电式扭矩传感器的研究.系统介绍该测量方法的原理与结构,并对新研制的传感器进行了加载试验.从实验曲线中得出的拟合方程证实了该测量原理的可行性,设计的扭矩传感器具有较好的线性度和一致性,重复精度≤0.5％.扭矩测量是传动线路中的重要内容之一,高精度、高稳定性的扭矩测量方法是当今各国机械测量研究的热点之一,为此,提出了一种基于压动态扭矩传感器的研究.系统介绍该测量方法的原理与结构,并对新研制的传感器进行了加载试验.从实验曲线中得出的拟合方程证实了该测量原理的可行性,设计的扭矩传感器具有较好的线性度和一致性,重复精度≤0.5％. （通过测量机体上的力和力臂来确任动力机械主轴上工作转矩的方法称为平衡力法。
）平衡力法转矩测量装置又称作测功器，按照安装在平衡支承上的机器种类，可分为电力测功器、水力测功器等。
平衡力测量机构有砝码、游码、摆锤、力传感器等。
一般由旋转机、平衡支承和平衡力测量机构组成。
平衡支承有滚动支承、双滚动支承、扇形支承、液压支承及气压支承等。
平衡力法直接从机体上测转矩，不存在从旋转件到静止件的转矩传递问题。
但它仅适合测量匀速工作情况下的转矩，不能测动态转矩。
2、传递法传递法是指利用弹性元件在传递转矩时物理参数的变化与转矩的对应关系来测量转矩的一类方法。
常用弹性元件为扭轴，故传递法又称扭轴法。
根据被测物理参数不同，动态扭矩传感器基于传递法的转矩测量仪器有多种类型。
在现代测量中，这类转矩测量仪的应用最为广泛。
3、转换法依据能量守恒定律，通过测量其他形式能量如电能、热能参数来测量旋转机械的机械能，进而求得转矩的方法即能量转换法。
扭矩测量方法
扭矩测量方法扭矩是描述物体旋转状态的物理量，通常用于描述物体受到的扭转力。
在工程领域中，扭矩的测量是非常重要的，因为它直接影响到机械设备的运行和性能。
本文将介绍几种常见的扭矩测量方法，帮助读者更好地理解和应用扭矩测量技术。
一、动态扭矩测量方法。
动态扭矩测量方法是通过监测物体在旋转过程中所受到的力来计算扭矩的方法。
这种方法通常使用力传感器或扭矩传感器来实现。
当物体受到扭转力时，传感器会产生相应的电信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
动态扭矩测量方法适用于需要实时监测扭矩变化的场合，如汽车发动机的扭矩输出检测等。
二、静态扭矩测量方法。
静态扭矩测量方法是通过施加一定的力矩到物体上，然后测量物体的变形或位移来计算扭矩的方法。
常见的静态扭矩测量方法包括梁式扭矩传感器、应变片传感器等。
这些传感器可以测量物体在扭转过程中产生的应变或位移，通过这些数据可以计算出物体所受的扭矩大小。
静态扭矩测量方法适用于需要高精度测量扭矩的场合，如实验室科研领域的扭矩测量等。
三、电磁式扭矩测量方法。
电磁式扭矩测量方法是通过在物体上安装一对电磁传感器，利用电磁感应原理来测量扭矩的方法。
当物体受到扭转力时，传感器会产生相应的电磁信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
电磁式扭矩测量方法适用于需要在恶劣环境下进行扭矩测量的场合，如海洋工程、航空航天等领域。
四、光学式扭矩测量方法。
光学式扭矩测量方法是通过在物体表面安装一对光学传感器，利用光学原理来测量扭矩的方法。
当物体受到扭转力时，传感器会产生相应的光学信号，通过测量这些信号的大小和变化，可以计算出物体所受的扭矩大小。
光学式扭矩测量方法适用于需要在高温、高压等特殊环境下进行扭矩测量的场合，如石油钻探、核能工程等领域。
五、综合应用。
除了上述介绍的几种常见扭矩测量方法外，还有一些其他特殊的扭矩测量方法，如声学式扭矩测量、磁致伸缩式扭矩测量等。
奇石乐扭矩传感器标定
奇石乐扭矩传感器标定
摘要：
一、奇石乐扭矩传感器简介
二、扭矩传感器的标定方法
三、标定过程中需要注意的事项
四、标定对扭矩传感器性能的影响
五、总结
正文：
奇石乐扭矩传感器是一种用于测量扭矩的传感器，广泛应用于汽车、工业生产等领域。
在使用扭矩传感器之前，必须进行标定，以确保其测量结果的准确性。
扭矩传感器的标定方法主要有两种：静态标定和动态标定。
静态标定是在静止状态下进行的，通过施加一定的扭矩，测量传感器的输出信号，从而计算出传感器的灵敏度。
动态标定则是在运动状态下进行的，可以更真实地模拟实际应用场景，但需要更高的技术水平。
在标定过程中，需要注意以下几点：首先，要确保传感器的安装位置正确，避免安装在高温、振动等环境中；其次，标定用的扭矩扳手必须经过校准，保证其精度和可靠性；最后，标定结果要及时记录，以便后续的数据分析和处理。
标定对扭矩传感器性能的影响是非常显著的。
标定可以提高传感器的测量精度，减少测量误差，提高传感器的稳定性和可靠性，延长其使用寿命。
总之，奇石乐扭矩传感器的标定是确保其测量结果准确可靠的重要步骤。
物理实验技术中的扭矩测量与分析方法
物理实验技术中的扭矩测量与分析方法扭矩是物体受到力矩作用时所产生的旋转力，是物体旋转运动的力量衡量标准。
在物理实验中，扭矩测量与分析是十分重要的一项工作。
本文将介绍几种常见的扭矩测量方法，并探讨扭矩分析的方法与应用。
一、扭矩测量方法1. 杠杆原理法杠杆原理法是最常见也是最简单的扭矩测量方法之一。
它通过测量杠杆上的力矩和力臂长度，计算出所施加的扭矩大小。
这种方法的基本原理是利用杠杆平衡条件，即左右两端力矩的大小相等。
通常，通过在杠杆上设置测力传感器来测量作用力的大小，再通过力臂长度来计算出扭矩。
2.应变片法应变片是一种具有高灵敏度的传感器，可以用于测量扭矩。
应变片法是基于应变片的变形来测量扭矩的。
应变片的粘贴在试件上，在试件扭转时产生应变，通过测量应变片的应变量可以计算出扭矩大小。
这种方法适用于对小范围扭转力矩的精确测量。
然而，应变片的选取和安装相对复杂，需要一定的专业知识和技能。
3.电容式法电容式扭矩传感器是一种常用的高精度测量方法。
它利用电容器的电容量与电容器之间的距离和介电常数成正比的原理，测量扭矩的大小。
电容式扭矩传感器通常由金属圆盘和电容元件组成。
当扭矩传感器受到旋转力矩作用时，金属圆盘发生变形，从而改变了电容元件之间的距离，通过测量电容变化即可得到扭矩大小。
二、扭矩分析方法1.频谱分析法频谱分析法是一种常用的扭矩分析方法。
它通过测量扭矩信号的频谱特征来分析扭矩信号中的频率成分和幅值变化。
通过频谱分析，可以确定扭矩信号的主要频率成分和其它频率成分的大小和变化规律，从而对扭矩信号的特征有更深入的认识。
频谱分析法可用于故障诊断和性能优化等方面。
2.统计分析法统计分析法是通过对扭矩信号进行统计学分析来获得更多有用信息的方法。
通过对扭矩信号样本的统计分析，可以得到均值、标准差、峰值等统计量，并利用这些统计量进行分析和判断。
例如，可以通过统计分析法判断扭矩信号的稳定性和周期性，进而优化系统设计和操作。
扭矩测量方法
扭矩测量方法
图1:简单的扭矩测量方法。
根据上面的例子，通过在机轴和调速轮之间插入联机扭矩传感器，可以测量引擎所产生的动态扭矩，避免调速轮的旋转惯性和传动损失。
为了测量驱动车轮的、几乎静态的恒稳态扭矩，要把联机传感器放置在汽车的轮缘和盘報之间，或放置在主动轴中。
由于典型的扭矩传动轴(drive line)的旋转惯性和其它相关的零件(的原因)，联机测量常常是恰当地测量动态扭矩的唯一方式。
反扭矩传感器利用了牛顿第三定律：'两个物体之间的作用力与反作用力总是大小相等而方向相反。
‘为了测量电动机产生的扭矩，我们可能釆用如上所述的联机测量方法，或我们可能测量需要多大的扭矩才能阻止电动机的旋转，通
常称为反扭矩。
图4：旋转变压器改善性能。
由滑环中导电刷装配引起的寄生拖曳力矩也消失了。
然而，由于需要轴承且变压器芯易碎，最大旋转速度仍然受到限制，仅仅比滑环方案好一点。
变压器初级和次级的对准会引入噪声和误差，系统也容易受到两者的影响。
因为旋转变压器存在特殊的要求，还需要专用信号调理(电路)，以便产生大多数数据采集系统可接收的信号，从而进一步增加已经比典型的滑环零件更贵的系统成本。
红外线(IR)方案跟旋转变压器一样，红外线(IR)扭矩传感器采用不接触方法，从旋转的传感器把扭矩信号取回到固定的世界。
相似地，利用旋转变压器耦合，电源被传输到旋转传感器。
然而，与其被直接用于激励应变计桥，不如被用于为旋转的传感器供电。
该电路把激励电压提供给传感器的应变计桥，并把传感器的输出信号
数字化。
扭矩测量方法
Wrench, Installed Torque
Installed Torque Cycle Start
Torque Max Torque Min
Cycle Complete
End Time
Time
扭矩 (Nm) 120
扭力扳手、 （静态扭矩）
110 工具输出 100 （动态扭矩）
原因:静态摩擦力
80
60
40
20
时间
测量策略 – 扳手
普通测试件
策略 1 – 峰值扭矩 策略 2 – 安装扭矩
扭矩
克服摩擦力
峰值
安装扭矩
时间
扭矩的测量
▪ 静态测量方法 ▪ 动态测量方法 ▪ 测量系统的分析
影响最终装配结果的因素
Nm
+/-
5%
110 工具输出
100 （动态扭矩）
(With documentation?)
策略922– 安装扭矩
100
80
操作9人4员同样影响到精度. 100 动态9扭2矩:在拧紧螺栓的同时用1在0线3式扭矩传感器测量
60
DIny-lnin9aem2tiocraqlumeemaseuarseumreemnte:nt 100
▪ 模拟扭力扳手
如何使用静态测量工具控制装配质量
▪ 数字扭力扳手
扭矩的测量
▪ 静态测量方法 ▪ 动态测量方法 ▪ 测量系统的分析
动态测量
Displayed results
Low Accuracy
Torque measured between tool and test joint
静态峰值 vs 动态峰值 工具的精度取决于它的类型和使用情况.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用应变片电测技术，在弹性轴上组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。
将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。
扭矩传感器将扭力的物理变化转换成精确的电信号。
扭矩传感器可以应用在制造粘度计，电动（气动，液力）扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。
将专用的测扭应变片用应变胶粘贴在被测弹性轴上，并组成应变桥，若向应变桥提供工作电源即可测试该弹性轴受扭的电信号。
这就是基本的扭矩传感器模式。
但是在旋转动力传递系统中，最棘手的问题是旋转体上的应变桥的桥压输入及检测到的应变信号输出如何可靠地在旋转部分与静止部分之间传递，通常的做法是用导电滑环来完成。
由于导电滑环属于磨擦接触，因此不可避免地存在着磨损并发热，因而限制了旋转轴的转速及导电滑环的使用寿命。
及由于接触不可靠引起信号波动，因而造成测量误差大甚至测量不成功。
为了克服导电滑环的缺陷，另一个办法就是采用无线电遥测的方法：将扭矩应变信号在旋转轴上放大并进行v/f转换成频率信号，通过载波调制用无线电发射的方法从旋转轴上发射至轴外，再用无线电接收的方法，就可以得到旋转轴受扭的信号。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。
