地形图测量技术要求样本
地形图测绘要求

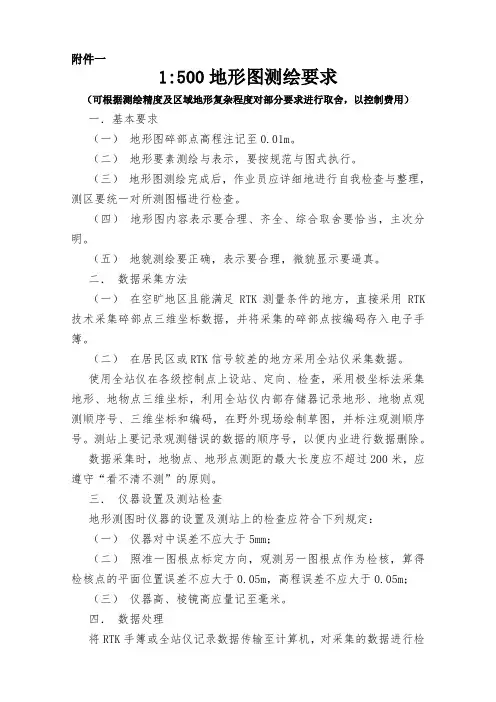

附件一1:500地形图测绘要求（可根据测绘精度及区域地形复杂程度对部分要求进行取舍，以控制费用）一．基本要求（一）地形图碎部点高程注记至0.01m。
（二）地形要素测绘与表示，要按规范与图式执行。
（三）地形图测绘完成后，作业员应详细地进行自我检查与整理，测区要统一对所测图幅进行检查。
（四）地形图内容表示要合理、齐全、综合取舍要恰当，主次分明。
（五）地貌测绘要正确，表示要合理，微貌显示要逼真。
二．数据采集方法（一）在空旷地区且能满足RTK测量条件的地方，直接采用RTK 技术采集碎部点三维坐标数据，并将采集的碎部点按编码存入电子手簿。
（二）在居民区或RTK信号较差的地方采用全站仪采集数据。
使用全站仪在各级控制点上设站、定向、检查，采用极坐标法采集地形、地物点三维坐标，利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码，在野外现场绘制草图，并标注观测顺序号。
测站上要记录观测错误的数据的顺序号，以便内业进行数据删除。
数据采集时，地物点、地形点测距的最大长度应不超过200米，应遵守“看不清不测”的原则。
三．仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定：（一）仪器对中误差不应大于5mm；（二）照准一图根点标定方向，观测另一图根点作为检核，算得检核点的平面位置误差不应大于0.05m，高程误差不应大于0.05m；（三）仪器高、棱镜高应量记至毫米。
四．数据处理将RTK手簿或全站仪记录数据传输至计算机，对采集的数据进行检查，删除错误数据后，将数据格式转换为CASS2008软件数据格式，利用软件展绘野外采集数据点号（即观测顺序号）（或编码）。
五．图形编辑对照野外绘制的草图，利用展绘到计算机软件上的点号（或编码）进行地形图的编辑，根据相应图式、规范和设计书要求对地物进行分层、编码。
六．地形图测绘内容及取舍本测区地形图测绘内容应表示：测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
地形图测绘技术要求
1：1000地形图测绘技术要求综述一、地形图要素地形图应表示测量控制点、居民地和垣栅、工矿建（构）筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与城市规划、建设有关的各项要素。
二、测量控制点各等级天文点、三角点、导线点、图根点、水准点等测量控制点，应以展点或测点位置为符号的几何中心位置，按《1:500、1：1000、1:2000地形图图式》（GB/T7929-1995）—条款规定符号表示；利用全球定位系统确定的等级控制点均按图式条款符号表示（不含图根点），分别在点名前加级别代号，A、B、C、E；水准点和经水准联测（或代水准联测）的各等级控制点高程注至；用三角高程测定的高程注至。
三、居民地和垣栅的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。
2、房屋的轮廓应以墙基外角为准，墙角如防震加固垛的房屋，以垛外角测绘。
3、房屋一般不综合，应逐个表示，不同层数，不同结构性质、主要房屋和附加房屋都应分割表示。
城镇内的老居民区，房屋毗连、庭院套递，应根据房屋形式不同、屋脊高低不一、屋脊前后不齐等因素进行分割表示，所有分割线均用实线绘制。
A、房屋性质注记一般1—2层注“砖”、3—7层注“混”、8层以上注“砼”。
B、房屋层次注记凡楼顶搭建的临时性房屋不记层数；楼顶层阁楼、小型楼梯间低于米的不记层数；房屋地下室不算层数，在房屋性质后加注“D”字。
C、建筑物和围墙轮廓凸凹在图上小于，简单房屋小于时，可用直线连接。
D、1：1000比例尺测图，图上6mm²以下的天井可不表示。
E、走廊、悬空走廊及挑楼（多层房屋、上部是楼房、下面是走廊）。
均依《图式》表示。
F、阳台落地的按房屋测绘，不落地的一般阳台宽度在图上大于的依《图式》表示。
不落地阳台距地面高度不足1米的按落地处理。
G、栅房只表示固定的，临时性的不表示。
地形图测量的方法与技术要求
地形图测量的方法与技术要求摘要：随着社会的发展和各类科学的进步，地形图测量技术也在不断的更新和发展，应用于地形图测量的手段和设备也越来越先进，这就给地形图测量质量的提高奠定了扎实的技术基础，同时也给国民经济的建设提供了可靠的依据。
本文分析了地形图测量工作的特点，并详细阐述了地形图测量的技术要求和常用的测量方法。
关键词：地形图测量；全站仪；数字化测量；GPS-RTK；精度一、地形图测量工作的特点地形图测量指的是测绘地形图的作业，即对地球表面的地物、地形在水平面上的投影位置和高程进行测定，并按一定比例缩小，用符号和注记绘制成地形图的工作。
地形图的测绘基本上采用航空摄影测量方法，利用航空像片主要在室内测图。
但面积较小的或者工程建设需要的地形图，采用平板仪测量方法，在野外进行测图。
地形图的测量一般在空旷城郊、偏远的农村、山区人口密度低的环境中。
二、地形图测量的技术要求和常用的测量方法（一）地形图测量的技术要求1、地形图测图的比例尺，根据工程的设计阶段、规模大小和运营管理需要选用。
1：5000 用于可行性研究、总体规划、厂址选择、初步设计等；1:2000 用于可行性研究、初步设计、矿石总图管理、地质灾害监测评估等的基础性工作，城镇详细规划等；1:000、1:500 用于初步设计、施工图设计；城镇、工况总图管理；竣工验收等。
2、地形图的类别划分和地形图基本等高距的确定，应分别根据地面倾角（α）的大小，确定地形类别。
平坦地α＜3°；丘陵地3°≤α＜10°；山地10°≤α＜25°；高山α≥25°。
3、地形测图，可采用全站仪测图、GPS- RTK测图和平板测图等方法，也可采用各种方法的联合作业模式或其他作业模式。
数字地形测量软件的选用应该适合工程测量作业特点；满足规范的精度要求、功能齐全、符号规范；操作简便、界面友好；采用常用的数据、图形输出格式。
对软件特有的线型、汉字、符号，应提供相应的库文件；具有用户开发功能；具有网络共享功能。
地形图测量和地下管线技术要求
精心整理
1:500地形图测量和地下管线技术要求

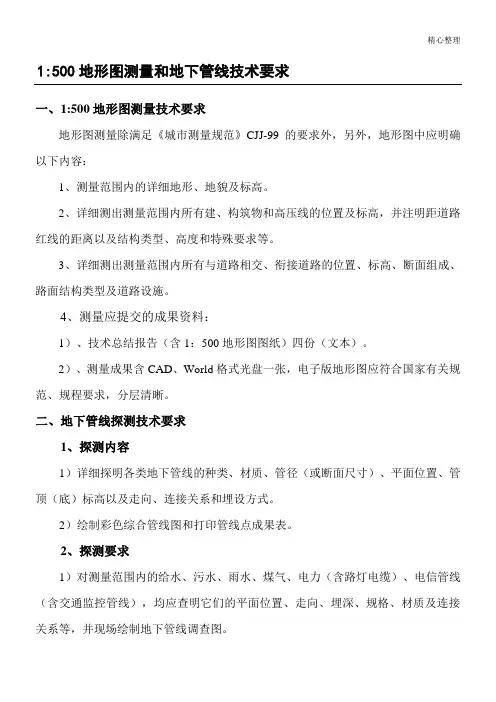

一、1:500地形图测量技术要求
地形图测量除满足《城市测量规范》CJJ-99的要求外，另外，地形图中应明确以下内容：
1、测量范围内的详细地形、地貌及标高。
23412112）绘制彩色综合管线图和打印管线点成果表。
2、探测要求
1）对测量范围内的给水、污水、雨水、煤气、电力（含路灯电缆）、电信管线（含交通监控管线），均应查明它们的平面位置、走向、埋深、规格、材质及连接关系等，并现场绘制地下管线调查图。
2）每种管线调查均应在现场设置管线点标志，隐蔽管线点间距一般不应大于30米，交叉道路，曲线部分应适当加密。
管线点编号采用管线代号与管线点顺序号组成，对于各种管线用以下方法表示：
（1）给水管点号为J n（n表示点的编号），图上用蓝色表示；
（2）污水管点号为W n（n表示点的编号），图上用青色表示；
（3）雨水管点号为Y n（n表示点的编号），图上用40号颜色表示；
中误差（测点相对于高程控制点）应小于2.0cm，二倍中误差为限差。
（4）管线点定深原则：裸管埋深是管顶至地面高，取为“负”值。
（5）管线定位点是地下管线的起始点、终止点、交叉点、拐点、进出水口、弯头、变坡点、变径点、检修井、预留口等。
如在30米范围内无上述特征点时，加测一个直线点。
（6）投入使用的测绘仪器应有国家法定单位出具的检定证明。
探测管线的仪器应在已知管线上做仪器稳定性、重现性试验，试验结果应满足相关规范精度要求。
3、地下管线探测应提交的成果资料
1）技术总结报告文本四份（含1：1000综合管线图）
2）测量成果含CAD、World格式光盘一张。
地形测量规范

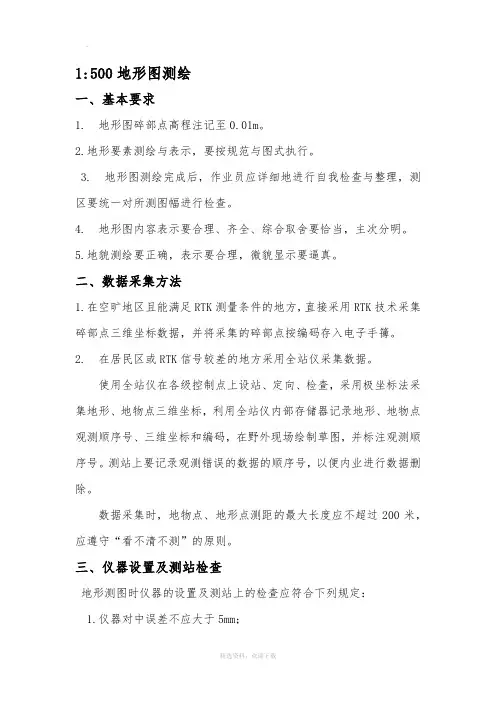

1:500地形图测绘一、基本要求1. 地形图碎部点高程注记至0.01m。
2.地形要素测绘与表示，要按规范与图式执行。
3. 地形图测绘完成后，作业员应详细地进行自我检查与整理，测区要统一对所测图幅进行检查。
4. 地形图内容表示要合理、齐全、综合取舍要恰当，主次分明。
5.地貌测绘要正确，表示要合理，微貌显示要逼真。
二、数据采集方法1.在空旷地区且能满足RTK测量条件的地方，直接采用RTK技术采集碎部点三维坐标数据，并将采集的碎部点按编码存入电子手簙。
2. 在居民区或RTK信号较差的地方采用全站仪采集数据。
使用全站仪在各级控制点上设站、定向、检查，采用极坐标法采集地形、地物点三维坐标，利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码，在野外现场绘制草图，并标注观测顺序号。
测站上要记录观测错误的数据的顺序号，以便内业进行数据删除。
数据采集时，地物点、地形点测距的最大长度应不超过200米，应遵守“看不清不测”的原则。
三、仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定：1.仪器对中误差不应大于5mm；2.照准一图根点标定方向，观测另一图根点作为检核，算得检核点的平面位置误差不应大于0.05m，高程误差不应大于0.05m；3.仪器高、棱镜高应量记至毫米。
四、数据处理将RTK手簙或全站仪记录数据传输至计算机，对采集的数据进行检查，删除错误数据后，将数据格式转换为CASS2008软件数据格式，利用软件展绘野外采集数据点号（即观测顺序号）（或编码）。
1.图形编辑对照野外绘制的草图，利用展绘到计算机软件上的点号（或编码）进行地形图的编辑，根据相应图式、规范和设计书要求对地物进行分层、编码。
2. 地形图测绘内容及取舍本测区地形图测绘内容应表示：测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
数字地形图测绘技术设计书样本
经济开发区东西片区1：500数字地形图测绘技术设计书1 概述1．1 任务来源为满足经济开发区建设和**需要,受投资经营有限公司委托，对经济开发区东、西片区进行1:500航空照相数字地形图测绘工作。
本项目工期急迫，而航摄工作受天气影响无法照常进行，不能保证1:500航空照相数字地形图制作工期，为此成图办法改为全野外数字采集成图。
1．2 测区范畴测区位于。
测区涉及经济开发区东、西两个片区，以**红线为界，呈现不规则形状，约18.5 km2（以最后成图面积为准）。
2 测区概况**镇地处区北面，距离区约10km，沿万红路向北可直达**镇。
测区重要居民点涉及***。
测区道路较发达，交通尚属以便。
测区周边地形为高山，中间形成洼地，重要种植龙眼、蔬菜及水稻。
3 已有资料3.1 控制点成果测区周边有***控制、***水准点，高程属1985国家高程，可作为平面和高程之起算。
3.2 地形图资料本测区有1：1万地形图可以作为工作用图。
4 基本技术规定4.1作业根据(1) GB/T 20257.1-《1:500,1:1000,1:地形图图式》，如下简称《图式》(2) CJJ 73-97《全球定位系统都市测量技术规程》(3) CJJ 8-99《都市测量规范》，如下简称《规范》(4) GB 12898-91《国家三、四等水准测量规范》(5) GB 21139-《基本地理信息原则数据基本规定》(6) GB/T 13923-《基本地理信息要素分类与代码》(7) CH/T 1004-《测绘技术设计规定》(8) CH/T 1001-《测绘技术总结编写规定》(9) GB/T 18316-《数字测绘成果质量检查与验收》(11) 本《技术设计书》4.2数学基本及等高距（1）平面坐标系：控制点提供1980西安坐标系和**市都市坐标系，成图基准采用**市都市坐标系。
1980西安坐标系：**市都市坐标系：（2）高程系统：1985国家高程基准。
《地形图技术要求》word版
地形图技术要求：1道路名称注记主次要道路名称注记字高均为1.75；单位名称、住宅小区名称注记字高为1.752房屋注记、性质说明注记字高均为1.253一层房屋应注记层数如：砖1、混1、砼14河流、池塘应注记水面高程及水底高程5 二层以上房屋应适当注记室内地坪高6 老图的图式线形要注意改正，特别注意内部道路、房檐廊、坎、围墙、行树、栅栏、房檐等的线形要改成500图的线形。
941000天然草地、947000草坪的符号也要改。
路灯、加油站等独立地物符号一般也不对。
7 高程点符号注意统一大小尺寸，XYZ比例为0.05，高程注记大小字高1，宽度比例0.7，维思软件默认高程点XYZ比例为0.05，勘测院给的老图高程点XYZ比例为0.5，但大小与软件默认尺寸大小一致，CASS展点的高程点尺寸比维思软件的小。
CASS展点的高程点XYZ比例设置为0.625，与维思软件默认高程点XYZ比例0.05的大小一致。
8 地形图作为管线的底图颜色道路层447000以及道路名称注记A214000层颜色设为”7”（白色），其余为”8”（灰色）9 高程尽量不要压盖、各个符号间也尽量不要压盖，如草地符号与其他注记、符号不应有压盖现象10 单位名称注记字高1.75，宽度比例1。
11 道路人行道边线用地类界表示，路肩也用地类界表示12 悬高注记要求每两个杆位之间都要注记，保留一位小数。
13 高于地面的花坛边线用实线953100表示14 电力边框用虚线表示15 地形分幅图的两端要注记路面材质16 杆上变压器用“516200变压器”符号表示17 高程点密度20米左右一个点。
18 沌口分院要求只在道路的两端加注铺面材质，中间不加注。
19 对于起伏较大的地形处要加注“乱地”20 老图中要素图层很多不对，这可能影响要素的线型，线宽，打印效果等，要注意把这些要素改为正确的图层。
21 绿化带中若有树，一定要把树表示出来。
22 勘测院提供的老图质量很差，即使形状对，也要注意，有可能位置不对，一定要实测一部分点验证精度。
地形测绘技术要求通用模板
XXXXX项目地形测绘技术要求
一、测区采用的控制系统和成图规格
1、测图精度：1：500，水准测量等级：四等，平面等级：五等。
2、项目区地形图
（1）测量范围：项目范围外侧50 m；项目区面积约9公顷，测绘范围面积约17.6公顷。
（2）高程采用吴淞高程系，平面坐标采用国家大地2000坐标系，至少留有1个平高控制点。
3、范围区周边及内部的坑塘、沟渠位置及排水方向，沟渠断面图，反映沟渠底高程以及尺寸。
二、测量应提交的资料
1、测量技术设计书。
2、外业观测记录手薄。
3、1：500地形图（含电子图）。
4、技术总结、验收报告及其检查记录。
三、电子图要求
1、矢量化图形文件应为AutoCAD可接收的DWG文件格式，其文件名应与图号相一致，字库应同时提交；
2、各地形图和各纵横断面坐标系应统一，并与AutoCAD中坐标系一致；
3、地形图应分层，且各图层名及格式要统一，其它断面图格式应保持一致，符合相应的规范和技术要求，采用字库应提交相应的电子文档。
地形图测绘的技术要求以及一些特殊情况下的测绘方法
地形图测绘的技术要求地形图应表示测量控制点交通及辅助设施、管线及辅助设施、水系胡辅助设施、境界、地貌和土质植被等各项地物、地貌要素，以及地理标注等。
地形图的测绘与取舍除应符合《城市测量规范》中的有关规定外，还应符合下列要求：⑴地形图的测绘，应真实反映地物、地貌的状况。
⑵测区内所有的等级控制点和图根控制点均应用图式绘于图上。
⑶房屋测绘简易棚房、临时工棚不予测绘，但以砌砖为墙体的较整齐正规的简易房屋则应测绘。
⑷花圃、绿化带①建筑区内的绿化带一般用花圃符号表示，大片的草坪用草地符号。
高出地面的花坛，用实线分隔；与地面同高的绿化地用地类界符号分隔，当花坛或绿化地的边界与内部道路重合时，重合部分只绘内部道路线。
②活树篱笆符号在图示中属于栏栅类地物，起隔离作用的带状灌木按此符号表示，花圃周边的矮冬青树虽然也起隔离作用，但它与花圃是一整体，主要作用还是绿化，因此可不绘活树篱笆符号。
⑸道路、河流公路应按图式绘路面线（铺面）和路肩线，路面线用0.3mm的粗实线，路边用0.1mm的细实线。
桥梁与道路连接处应按图式以适当的空隙予以分隔，以突出桥梁位置。
河流、小沟不需测注河（沟）底高程， 2.5m宽以下小沟的沟边，不绘陡坎符号。
⑹其它地物电力线、通讯线一律不连线，高压线只是在通过主干道路时连线。
地形图上电杆、路灯、消防栓、各类控制箱等地物的点位，应该是该地物的中心。
测量这些地物时，应采用偏镜法确定其中心位置的坐标，不应以棱镜的位置作为该地物的点位。
门墩的符号应与实地方向一致，方块符号的中心应是门墩的中心，不应随意标绘。
⑺注记单位名称的注记应简洁、准确。
②开发地块按以下三类情况注记：已平整或正在平整的地块注“平土区”；已开始施工的地区注“施工区”；无规则的挖掘沙、石土的场地注“乱掘区”，场地较长的明显陡坎，按实地情况测绘。
③钢结构、钢筋混凝土结构的厂房不注“钢”，而注名“砼”。
一般铁皮房按照简易房表示。
④水系名称应用斜体字注记。
地形图测量技术要求
地形图测量技术要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1 地形图测绘1.1 图根控制测量图根控制点是直接供地形图测绘使用的依据。
图根控制点的密度应根据实地地物、地貌的复杂程度，地形图测绘的测量手段和作业方式等情况决定；图根点的密度不得小于每平方公里14个。
图根控制点相对于邻近等级控制点的点位中误差不得大于0.2米，高程中误差不得大于0.1米。
图根控制点宜选在地势较高、视野开阔的地方并应设定标志，相邻点间必须通视。
根据实地情况结合目前的测量设备以及技术手段，本测区图根控制点的平面测量可采用光电测距导线、GPS快速静态/静态相对定位和GPS RTK等满足精度要求的方法。
图根控制点的高程测量可采用水准测量、光电测距导线、GPS 快速静态/静态相对定位和GPS RTK等满足精度要求的方法。
当解析图根点不能满足测图要求时，可增补少量图解交会点或视距支点作为测站点测图。
由图根点上可支出一个支点，支点边长不宜大于地形点最大于400米。
1.1.1 图根控制测量采用光电测距导线施测时的要求图根平面控制测量应闭合或符合于路线等级控制点上。
当需要加密时，图根控制点不宜超过两次符合；条件受限时，可布设成支导线，支导线的边数不得超过3条。
图根导线测量的主要技术要求：导线全长小于3000米，平均边长300米，40，不小于1个测回，测角中误差小于±20秒，导线的方位角闭合差小于n导线相对闭合差小于1/4000。
组成节点后，节点间或节点与起算点的长度不得大于2100米。
1.1.2 图根控制测量采用GPS快速静态/静态相对定位施测时的要求图根控制测量采用GPS快速静态/静态相对定位施测时的要求基本等同首级GPS控制测量的要求。
区别为标准差计算时固定误差a和比例误差系数b的取值不同，图根控制测量时a取10mm，b的取20mm/km。
测定图根控制点的高程采用GPS快速静态/静态相对定位时，必须联测6个等级高程控制点用来进行高程拟合。
地形图测绘技术要求（范文模版）
地形图测绘技术要求（范文模版）第一篇：地形图测绘技术要求（范文模版）1：1000地形图测绘技术要求综述一、地形图要素地形图应表示测量控制点、居民地和垣栅、工矿建（构）筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与城市规划、建设有关的各项要素。
二、测量控制点各等级天文点、三角点、导线点、图根点、水准点等测量控制点，应以展点或测点位置为符号的几何中心位置，按《1:500、1：1000、1:2000地形图图式》（GB/T7929-1995）3.1—3.4条款规定符号表示；利用全球定位系统确定的等级控制点均按图式3.3条款符号表示（不含图根点），分别在点名前加级别代号，A、B、C、E；水准点和经水准联测（或代水准联测）的各等级控制点高程注至0.001m；用三角高程测定的高程注至0.01m。
三、居民地和垣栅的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。
2、房屋的轮廓应以墙基外角为准，墙角如防震加固垛的房屋，以垛外角测绘。
3、房屋一般不综合，应逐个表示，不同层数，不同结构性质、主要房屋和附加房屋都应分割表示。
城镇内的老居民区，房屋毗连、庭院套递，应根据房屋形式不同、屋脊高低不一、屋脊前后不齐等因素进行分割表示，所有分割线均用实线绘制。
A、房屋性质注记一般1—2层注“砖”、3—7层注“混”、8层以上注“砼”。
B、房屋层次注记凡楼顶搭建的临时性房屋不记层数；楼顶层阁楼、小型楼梯间低于2.2米的不记层数；房屋地下室不算层数，在房屋性质后加注“D”字。
C、建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm时，可用直线连接。
D、1：1000比例尺测图，图上6mm²以下的天井可不表示。
E、走廊、悬空走廊及挑楼（多层房屋、上部是楼房、下面是走廊）。
均依《图式》4.3.1.3表示。
地形图测绘技术要求内容
1：1000地形图测绘技术要求综述一、地形图要素地形图应表示测量控制点、居民地和垣栅、工矿建（构）筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与城市规划、建设有关的各项要素。
二、测量控制点各等级天文点、三角点、导线点、图根点、水准点等测量控制点，应以展点或测点位置为符号的几何中心位置，按《1:500、1：1000、1:2000地形图图式》（GB/T7929-1995）3.1—3.4条款规定符号表示；利用全球定位系统确定的等级控制点均按图式3.3条款符号表示（不含图根点），分别在点名前加级别代号，A、B、C、E；水准点和经水准联测（或代水准联测）的各等级控制点高程注至0.001m；用三角高程测定的高程注至0.01m。
三、居民地和垣栅的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。
2、房屋的轮廓应以墙基外角为准，墙角如防震加固垛的房屋，以垛外角测绘。
3、房屋一般不综合，应逐个表示，不同层数，不同结构性质、主要房屋和附加房屋都应分割表示。
城镇的老居民区，房屋毗连、庭院套递，应根据房屋形式不同、屋脊高低不一、屋脊前后不齐等因素进行分割表示，所有分割线均用实线绘制。
A、房屋性质注记一般1—2层注“砖”、3—7层注“混”、8层以上注“砼”。
B、房屋层次注记凡楼顶搭建的临时性房屋不记层数；楼顶层阁楼、小型楼梯间低于2.2米的不记层数；房屋地下室不算层数，在房屋性质后加注“D”字。
C、建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm 时，可用直线连接。
D、1：1000比例尺测图，图上6mm²以下的天井可不表示。
E、走廊、悬空走廊及挑楼（多层房屋、上部是楼房、下面是走廊）。
均依《图式》4.3.1.3表示。
F、阳台落地的按房屋测绘，不落地的一般阳台宽度在图上大于1.5mm的依《图式》4.3.1.3表示。
1,2000地形图测量规范
1,2000地形图测量规范竭诚为您提供优质文档/双击可除1,2000地形图测量规范篇一：1500地形图测量要求地形图测量技术要求一、地形测量测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等各项地物、地貌要素，以及地理名称注记等。
并着重显示与测图用途有关的各项要素。
地物、地貌的各项要素的表示方法和取舍原则，除应按现行国家标准地形图图式执行外，还应符合如下有关规定。
1．测量控制点测绘1.1测量控制点是测绘地形图和工程测量施工放样的主要依据，在图上应精确表示。
1.2各等级平面控制点、导线点、图根点、水准点，应以展点或测点位置为符号的几何中心位置，按图式规定符号表示。
2．居民地和垣栅的测绘2.1居民地的各类建筑物、构筑物及主要附属设施应准确测绘实地外围轮廓和如实反映建筑结构特征。
2.2房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类，注记层数。
1：500与1：1000比例尺测图，房屋应逐个表示，临时性房屋可舍去；1：2000比例尺测图可适当综合取舍，图上宽度小于0.5mm的小巷可不表示。
2.3建筑物和围墙轮廓凸凹在图上小于0.4mm，简单房屋小于0.6mm 时，可用直线连接。
2.41：500比例尺测图，房屋内部天井宜区分表示；1：1000比例尺测图，图上6mm2以下的天井可不表示。
2.5测绘垣栅应类别清楚，取舍得当。
城墙按城基轮廓依比例尺表示，城楼、城门、豁口均应实测；围墙、栅栏、栏杆等可根据其永久性、规整性、重要性等综合考虑取舍。
2.6台阶和室外楼梯长度大于3m毫米，宽度大于1m毫米的应在图中表示。
2.7永久性门墩、支柱大于1m毫米的依比例实测，小于1m毫米的测量其中心位置，用符号表示。
重要的墩柱无法测量中心位置时，要量取并记录偏心距和偏离方向。
2.8建筑物上突出的悬空部分应测量最外范围的投影位置，主要的支柱也要实测。
地形图测量技术要求
地形图测量技术要求(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1 地形图测绘1.1 图根控制测量图根控制点是直接供地形图测绘使用的依据。
图根控制点的密度应根据实地地物、地貌的复杂程度，地形图测绘的测量手段和作业方式等情况决定；图根点的密度不得小于每平方公里14个。
图根控制点相对于邻近等级控制点的点位中误差不得大于0.2米，高程中误差不得大于0.1米。
图根控制点宜选在地势较高、视野开阔的地方并应设定标志，相邻点间必须通视。
根据实地情况结合目前的测量设备以及技术手段，本测区图根控制点的平面测量可采用光电测距导线、GPS快速静态/静态相对定位和GPS RTK等满足精度要求的方法。
图根控制点的高程测量可采用水准测量、光电测距导线、GPS 快速静态/静态相对定位和GPS RTK等满足精度要求的方法。
当解析图根点不能满足测图要求时，可增补少量图解交会点或视距支点作为测站点测图。
由图根点上可支出一个支点，支点边长不宜大于地形点最大于400米。
1.1.1 图根控制测量采用光电测距导线施测时的要求图根平面控制测量应闭合或符合于路线等级控制点上。
当需要加密时，图根控制点不宜超过两次符合；条件受限时，可布设成支导线，支导线的边数不得超过3条。
图根导线测量的主要技术要求：导线全长小于3000米，平均边长300米，40，不小于1个测回，测角中误差小于±20秒，导线的方位角闭合差小于n导线相对闭合差小于1/4000。
组成节点后，节点间或节点与起算点的长度不得大于2100米。
1.1.2 图根控制测量采用GPS快速静态/静态相对定位施测时的要求图根控制测量采用GPS快速静态/静态相对定位施测时的要求基本等同首级GPS控制测量的要求。
区别为标准差计算时固定误差a和比例误差系数b的取值不同，图根控制测量时a取10mm，b的取20mm/km。
测定图根控制点的高程采用GPS快速静态/静态相对定位时，必须联测6个等级高程控制点用来进行高程拟合。
地形测绘要求
南方RTK应用于某矿区1:1000地形图测量一、任务来源及测区概况受某矿区委托测量该地区新建矿区东西500米，南北1000米范围内的地形图。
该测区位于井陉县界内，井陉县位于河北省西陲，太行山东麓，地理坐标为东经113°-114°18′，北纬37°42′-38°18′，东临河北省省会石家庄，西靠山西煤炭基地，地处晋冀结合部。
境内山峦起伏，河谷盆地错落期间，属温带大陆性气候。
二、资料收集及主要测量内容本次控制网采用1980西安坐标系，县城附近有国家高等级GPS控制点：GPS1、GPS2、GPS3可作为本次控制测量的起算资料。
根据界桩控制范围内地形勘察，依据1:1000地形图测绘标准，地面倾斜角在6~25度之间属于山地，根本等高距为1m,且该地形破碎，主要测量范围内旱地田坎，沟渠和乡村道路，采挖区陡坎斜坡以及冲沟，独立地物包括上下压电杆以及测区范围内高程点等等。
本次坐标系统采用1980西安坐标系，中央子午线为114，高斯正形3度带投影，投影面采用1985国家高程基准。
地形图测绘比例尺为1:1000。
三、测量技术依据3.1. CJJ 8－99?城市测量标准?3.2.?1:500、1:1000、1:2000地形图图式?3.3．CJJT 73-2021 卫星定位城市测量技术标准3.4. GB/T 18314-2021?全球定位系统(gps)测量标准?3.5. CH/T 2021-2021 全球定位系统实时动态〔RTK〕测量技术标准四、精度要求及质量控制4.1.精度要求根本控制点平面点位中误差不应超过10cm,高程中误差相对于邻近水准点不得超过1/20根本等高距。
图根点相对于起算点的平面中误差不超过图上0.1mm,相对于起算点的高程中误差不超过1/10根本等高距。
地物点相对于邻近图根点的平面中误差不应超过0.8，高程注记点相对于邻近图根点的高程中误差不应超过2/3。
最大误差不应大于两倍中误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 地形图测绘
1.1 图根控制测量
图根控制点是直接供地形图测绘使用的依据。
图根控制点的密度应根据实地地物、地貌的复杂程度, 地形图测绘的测量手段和作业方式等情况决定; 图根点的密度不得小于每平方公里14个。
图根控制点相对于邻近等级控制点的点位中误差不得大于0.2米, 高程中误差不得大于0.1米。
图根控制点宜选在地势较高、视野开阔的地方并应设定标志, 相邻点间必须通视。
根据实地情况结合当前的测量设备以及技术手段, 本测区图根控制点的平面测量可采用光电测距导线、GPS快速静态/静态相对定位和GPS RTK等满足精度要求的方法。
图根控制点的高程测量可采用水准测量、光电测距导线、GPS快速静态/静态相对定位和GPS RTK等满足精度要求的方法。
当解析图根点不能满足测图要求时, 可增补少量图解交会点或视距支点作为测站点测图。
由图根点上可支出一个支点, 支点边长不宜大于地形点最大于400米。
1.1.1 图根控制测量采用光电测距导线施测时的要求
图根平面控制测量应闭合或符合于路线等级控制点上。
当需要加密时, 图根控制点不宜超过两次符合; 条件受限时, 可布设成支导线, 支导线的边数不得超过3条。
图根导线测量的主要技术要求: 导线全长小于3000米, 平均边
长300米, 不小于1个测回, 测角中误差小于±20秒, 导线的方位角40, 导线相对闭合差小于1/4000。
组成节点后, 节点闭合差小于n
间或节点与起算点的长度不得大于2100米。
1.1.2 图根控制测量采用GPS快速静态/静态相对定位施测时的要求
图根控制测量采用GPS快速静态/静态相对定位施测时的要求基本等同首级GPS控制测量的要求。
区别为标准差计算时固定误差a和比例误差系数b的取值不同, 图根控制测量时a取10mm, b 的取20mm/km。
测定图根控制点的高程采用GPS快速静态/静态相对定位时, 必须联测6个等级高程控制点用来进行高程拟合。
1.1.3 图根控制测量采用GPS RTK测量方式施测时的要求
图根点的平面和高程采用实时动态定位求取时用于求取转换参数的点必须能够控制测区范围, 平面点不得少于四个, 高程点不得少于6个。
基准站与流动站应始终保持同步, 应锁定5颗以上卫星, GPOD 值应小于6; 流动站距参考站距离不得超过5公里。
每次设站均要进行已知点检测或相邻参考站所测点检测, 较差不能超过0.10m。
参考站每次设站必须填写参考站设站手簿。
流动站必须采用三角架对中整平, 测量时每个点均要进行三次测量, 每次测量时间不得少于5秒, 对三次测量的成果进行比较( 互差不得大于3厘米) , 取平均值作为最终成果。
1.2 外业数据采集
数据采集可采用极坐标法或GPS RTK进行作业, 应在图根或图根以上控制点设站。
野外数据采集的技术要求: 仪器的对中偏差不应大于图上0.05mm, 每个测站安置好仪器后, 首先必须进行定向检查, 然后才能进行碎部测量。
为确保定向的准确, 防止因输入的控制点坐标或点号有误或其它原因造成整站成果作废, 定向检查可在不同的条件下选择不同的方式: 以测站点与定向点作距离检查, 距离较差不应大于±7cm, 高程较差不应大于±7cm。
同时选另一近方向控制点作方向检查, 偏差不应大于2′。
以测站点与定向点作距离检查, 距离较差不应大于±7cm ; 高程较差不应大于±7cm。
同时检测一个重复地物点, 较差符合相应精度要求。
施测地形地物点时, 每一测站测完后, 应归零检查, 归零差应不大于40秒。
测站至测点的距离最长不超过600米, 地形点间隔一般不大于20米, 平坦地区适应放宽到40米。
仪器高、觇标高量取至厘米。
1.3 内业数据处理
该次测量采用全解析数字化成图, 外业进行草图的绘制, 内业成图。
地形图中地物标注符号应按现行地形图图式要求执行; 地形图数字化要素分层参照《公路勘测规范》中表5.5.2( 下表) 执行。
地形地貌要素的表示方法和取舍除符合现行国家图式规定外, 还应充分考虑公路工程的专业特点, 满足公路设计和施工对地形图的需要。
路堤、路堑、陡坎及梯田坎其长度一般大于20m、比高大于1m时须表示, 平丘地区比高大于0.5m时也须表示。
1.3.1 水系
河流、湖泊、水库的水涯线以测量时的水位表示; 池塘的水涯线与坎线间隔小于1mm( 图上) 时以坎的上沿线表示,大于1mm 时则分别表示坎线和水涯线。
河流、沟渠遇桥梁、水闸、水坝等应中断表示; 陡岸分为无滩陡岸和有滩陡岸, 外业要区分土质的和石质的, 分别用相应符号表示。
有滩陡岸与岸线间距在图上大于
3mm以上时, 应表示土质, 单线表示的河流不表示无滩陡岸。
各种水系有名称的要调注名称, 无名称的池塘和水库分别注”塘”和”水库”; 河流、水渠要调绘流向。
宽度大于1m的沟渠, 成图时用双线表示。
有堤的沟渠, 外业根据实地情况分别按图式符号表示, 并注明水渠宽和堤宽, 如图:
铁路、公路、大车路两旁排水沟, 确实不是起灌溉作用的按干沟表示。
水闸、滚水坝、拦水坝、土堤、排灌站、输水漕、倒虹吸、水井、泉等按《图式》相应符号表示。
架空水渠用渡槽符号表示。
耕地内的机井应逐个绘井符号并加注”机”表示, 机井房在房边红色注”机井”; 居民地以外的大口饮水井也应表示并注井深( 单位: 米) ; 水窖绘井的符号并加注黑色”窖”字。
1.3.2 居民地及设施
房屋
⑴房屋应逐个表示, 并应注明层数和房屋结构, 如砖、土、木等。
⑵公共厕所、变电室、水泵房、绞车房等注定性符号( 或文
字) 。
⑶正在建设的施工区, 以地类界圈出范围, 内注”施工区”, 主体已封顶的房屋, 按建成房屋表示; 未封顶按建筑中的房屋表示。
独立的在建房屋亦按以上方法表示, 但不必圈范围和注”施工区”。
⑷毗连一起的窑洞实地3个以下, 按真实位置表示。
4个及4个以上表示两端真实位置, 中间填绘符号, 不表示真实个数。
地面下窑洞表示四周坎线, 内配一个地下窑洞符号, 符号朝北, 不表示真方向, 不依比例尺的只在中心放置一个符号。
⑸各种院门均应表示, 要区分有门顶和无门顶。
工矿设施及独立地物
⑴露天采掘场、乱掘地等外业绘出坎线及范围线, 并加注开采品种说明。
⑵大型独立的露天设施连片成群的, 以地类界绘出范围线, 内配露天设备符号。
⑶液体、气体贮存设施的表示方法与露天设备相同( 符号不同) , 区分大型独立的与连片成群的, 另外简注贮存物质名称。
⑷加油站的雨罩应绘轮廓线( 虚线) , 并在雨罩中心加绘加油站符号。
⑸烟囱和水塔要用符号表示。
⑹公园、广场或幼儿园内的露天娱乐设施, 以地类界绘出范围加注”娱”。
⑺广告牌和宣传栏只表示大型的、独立的, 小型的或附设在
墙上、房上的均不表示。
⑻固定有基座的高大旗杆要表示( 连续多杆的只表示中间一杆) , 低小的不表示。
⑼消防栓、阀门、检修井、污水篦子以及水龙头一般不表示。
⑽坟群用地类界绘出, 内配符号和注记, 单个坟按实际位置表示。
⑾固定的堆积物用地类界绘出, 内配注记。
垣栅
⑴围墙应表示建筑材料, 如砖、土等。
⑵固定的正规的铁丝网、栏杆要表示, 临时性或断断续续不完整的可舍去不表示。
⑶下为围墙上为栏杆的复合围墙, 其下部实墙高于1.2米时以围墙表示, 低于1.2米时以栏杆表示。
⑷围墙与房屋相靠时以房边线表示, 略围墙符号, 如果围墙和棚房相靠时则以围墙符号替代棚房边线, 保证围墙的整体性。
1.3.3 交通
道路分标准轨铁路、高速公路、等级公路、等外公路、大车路、乡村路、小路和内部道路等。
各级道路均需加密详细测量, 图上加密注记高程, 图上高程注记密度不远于20mm。
各种道路均须注明等级、名称和路面材料。
高速公路在图上注明”××高速公路”。
公路有道路编号的须注道路名称和道路编。
