变压器 冷却方式 变压器油
变压器常用的冷却方式有以下几种：
油浸自冷(ONAN)；
油浸风冷(ONAF)；
强迫油循环风冷(OFAF)；
强迫油循环水冷(OFWF)；
强迫导向油循环风冷(ODAF)；
强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下：
1 油浸自冷
31500kVA及以下、35kV及以下的产品；
50000kVA及以下、110kV产品。
2 油浸风冷
12500kVA～63000kVA、35kV～110kV产品；
75000kVA以下、110kV产品；
40000kVA及以下、220kV产品。
3 强迫油循环风冷
50000～90000kVA、220kV产品。
4 强迫油循环水冷
一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。
5 强迫导向油循环风冷或水冷(ODAF或ODWF)
75000kVA及以上、110kV产品；
120000kVA及以上、220kV产品；
330kV级及500kV级产品。
产生气体原因:
内部局部过热,放电等,都会造成变压器油分解,而产生气体.
中频电炉用变压器发热量按１％考虑。如8800kVA变压器发热量为88kW。电源柜为0.5%，即8800kW发热量为44kW。

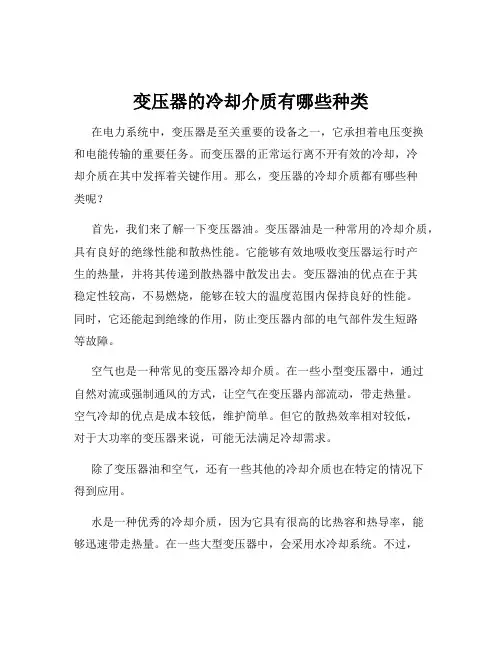

变压器冷却（transformer cooling）
变压器运行时，绕组和铁心中的损耗所产生的热量必须及时散逸出去，以免过热而造成绝缘损坏。对小容量变压器，外表面积与变压器容积之比相对较大，可以采用自冷方式，通过辐射和自然对流即可将热量散去。自冷方式适用于室内小型变压器，为了预防火灾，一般采用干式，不用油浸。由于变压器的损耗与其容积成比例，所以随着变压器容量的增大，其容积和损耗将以铁心尺寸三次方增加，而外表面积只依尺寸的二次方增加。因此，大容量变压器铁心及绕组应浸在油中，并采取以下各种冷却措施。
油浸自冷绝大多数配电变压器和许多电力变压器都采用这种方式。容量较小的变压器，光滑油箱表面就足以将油冷却；中等容量变压器，油箱表面要做成皱纹形以增加散热面，或加装片式或扁管散热器，使油在散热器中循环流动；大容量变压器油箱表面应加设辐射散热器。
油浸风冷用鼓风机或小风扇将冷空气吹过散热器，以增强散热效果。这种冷却方式的变压器有两种额定容量。在自然通风下额定容量较小，在鼓风冷却下额定容量则较大。
油浸水冷应用于有冷却水源可用的场合和要节省变压器占地面积的场合。热油由通过油箱里钢管中的循环冷却水来冷却。
强迫油循环冷却将热变压器油用油泵送往外部冷却器，通过吹风冷却或用水冷却，通常多为水冷却。
变压器的ONAN冷却方式为内部油自然对流冷却方式，即通常所说的油浸自冷式。
变压器的冷却方式是由冷却介质和循环方式决定的；由于油浸变压器还分为油箱内部冷却方式和油箱外部冷却方式，因此油浸变压器的冷却方式是由四个字母代号表示的。
第一个字母：与绕组接触的冷却介质。
O--------矿物油或燃点大于300℃的绝缘液体；
K--------燃点大于300℃的绝缘液体；
L--------燃点不可测出的绝缘液体；
第二个字母：内部冷却介质的循环方式。
N--------流经冷却设备和绕组内部的油流是自然的热对流循环；
F--------冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；
D--------冷却设备中的油流是强迫循环，至少在主要绕组内的油流是强迫导向循环；
第三个字母：外部冷却介质。
A--------空气；
W--------水；
第四个字母：外部冷却介质的循环方式。
N--------自然对流；
F--------强迫循环（风扇、泵等）。
变压器油样品
变压器油：是石油的一种分镏产物，它的主要成分是烷烃,环烷族饱和烃,芳香族不饱和烃等化合物。
变压器油的主要作用：
[1][2][3]（1）绝缘作用：变压器油具有比空气高得多的绝缘强度。绝缘材料浸在油中，不仅可提高绝缘强度，而且还可免受潮气的侵蚀。
（2）散热作用：变压器油的比热大，常用作冷却剂。变压器运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过油的上下对流，热量通过散热器散出，保证变压器正常运行。
（3）消弧作用：在油断路器和变压器的有载调压开关上，触头切换时会产生电弧。由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。
对变压器油的性能通常有以下要求：
（1）变压器油密度尽量小，以便于油中水分和杂质沉淀。
（2）粘度要适中，太大会影响对流散热，太小又会降低闪点。
（3）闪点应尽量高，一般不应低于136℃。
（4）凝固点应尽量低。
（5）酸、碱、硫、灰分等杂质含量越低越好，以尽量避免它们对绝缘材料、导线、油箱等的腐蚀。
（6）氧化程度不能太高。氧化程度通常用酸价表示，它指吸收1克油中的游离酸所需的氢氧化钾量（毫克）。
（7）安定度不应太低，安定度通常用酸价试验的沉淀物表示，它代表油抗老化的能力。
