(3) 分配损耗－也叫作功分器的理论损耗。 Ad ＝10log (1/N ) 。(4) 插入损耗－由于传输线的介质或导体不理想等因素，由各种非理想状态引入 的损耗。 ( IL)IL ＝A－ Ad (A－实际测量值； Ad －分配损耗值)损耗－输出端与输入端功率比(＝ 10lg(pout/pin )。是分配损耗与插入损耗之 和，也就是测试时直接从仪器上读出的S21值。常用单位： dB测试方法： 使用矢量网络分析仪直接测试。测试时将产品输入端与被测试的 输出端分别与仪器两个通道相连，其余端口端接50欧姆匹配负载。此时，测试 出的是产品损耗值，要得到插入损耗值，还需减去产品的分配损耗值(即理论损 耗)。备注： 不等分功分器一般不使用插入损耗的概念，往往使用与标称 分配值之间的误差来确定，其损耗应严格按总输出功率与总输入功率获 得比值进行。
1. MHz、GHz (Hz、KHz)描述频率的单位。2 . dB (dBm、dBc)在射频、微波电路中用波的概念来描述能量的传递，用功率而不用电 压或电流。dB － 比值。描述衰减或增益。 dB＝10lg(p2/p1)。dBm － 比值。功率单位。 dBm ＝ 10lg(p/ 1 mw)。dBc － 比值。功率的相对大小。dBc＝ 10lg(po/pi) ＝po(dBm)- pi(dBm)3 . W功率单位。4 . 。描述相位的单位。
波导功分器
波导功分器波导功分器是一种用于无线通信系统中的无源器件，它可以将输入的电磁波功率平均分配到多个输出端口上。
波导功分器常用于天线系统、雷达系统、卫星通信系统等领域，起到了重要的功分作用。
波导功分器的工作原理是基于波导结构中的电磁波传输特性。
波导是一种由金属壳体包裹的空心管道，能够将电磁波限制在管道内传播。
波导功分器通常由多个分支波导和一个主波导组成。
输入电磁波信号通过主波导传输到分支波导上，然后再平均分配到各个输出端口上。
波导功分器的设计需要考虑多个因素，如频率范围、功分比、插入损耗、驻波比等参数。
频率范围是指波导功分器能够工作的频率范围，通常由所选材料和波导尺寸决定。
功分比是指输入功率在各个输出端口上的分配比例，常见的功分比有平均功分和非平均功分两种。
插入损耗是指功分器在信号传输过程中引入的能量损耗，应尽量降低以确保信号质量。
驻波比是指波导功分器在工作频率下的驻波情况，应尽量保持在较低水平，以减少信号反射和损耗。
波导功分器的制造过程需要采用精密的加工工艺和材料选择。
一般来说，波导功分器的制造分为金属加工和组装两个阶段。
金属加工主要包括波导管的切割、焊接和打磨等工艺，以及金属壳体的制作。
组装阶段则是将各个部件进行组装，并进行测试和调整，确保波导功分器的性能符合设计要求。
波导功分器在无线通信系统中具有广泛的应用。
在天线系统中，波导功分器可以将输入的射频信号平均分配到多个天线上，提高无线信号的覆盖范围。
在雷达系统中，波导功分器可以将雷达发射的脉冲信号分配到多个接收通道上，实现多目标的同时检测。
在卫星通信系统中，波导功分器可以将卫星发射的信号分配到不同的地面站，提高通信系统的容量和可靠性。
总结起来，波导功分器是一种重要的无源器件，可以将输入的电磁波功率平均分配到多个输出端口上。
它在无线通信系统中具有广泛的应用，起到了功分的作用。
波导功分器的设计和制造需要考虑多个参数和工艺，以确保其性能符合要求。
通过合理的选择和使用，波导功分器能够有效地提高无线通信系统的性能和可靠性。
功分器等器件的介绍
功分器等器件的介绍功分器（Power Divider）是一种微波器件，用于将输入功率分成两个或多个等分的输出功率。
功分器通常用于无线通信系统中的功率分配和功率合成方面。
在无线通信系统中，通常需要将输入功率分配给多个天线或系统，而功分器则可以实现这一功能。
功分器的工作原理基于电磁场的耦合效应。
它通常由三端口或四端口的传输线型结构组成，其中一个端口是输入端口，而其他端口是输出端口。
当输入功率进入功分器时，它将通过不同的传输线路径被分配到各个输出端口，从而实现功率的分配。
功分器有许多不同的结构和类型，包括平衡型和不平衡型功分器。
平衡型功分器是指输出端口的特性阻抗相等，而不平衡型功分器的输出端口特性阻抗不相等。
根据功分器的结构，还可以分为微带线功分器、负载电阻功分器、同轴线功分器等。
微带线功分器是一种常用的功分器结构，它采用微带线传输线作为分配器和耦合器。
它的主要特点是结构简单、尺寸小、适应频率范围广。
微带线功分器通常由微带线传输线、耦合孔和负载电阻组成。
通过调整微带线的宽度和长度，可以实现不同的功分比。
负载电阻功分器是一种简单的功分器结构，它通过将输入功率分配到一系列负载电阻上来实现功分。
负载电阻功分器的特点是结构简单、性能稳定，适用于低功率和宽频带应用。
同轴线功分器是一种可以在相同频率下对功率进行分配的功分器。
它由同轴线组成，内部采用隔离隔板将输入功率分配到输出端口。
同轴线功分器通常具有较高的功率承受能力和较好的隔离度，适用于高功率应用。
功分器在无线通信系统中起着重要的作用。
它可以实现对多个天线或系统的功率分配，从而提高系统性能和覆盖范围。
此外，功分器还可以用于功率合成和功率调节等应用。
功分器的性能参数主要包括分配均匀度、插入损耗、隔离度、回波损耗等。
在选择功分器时，需要根据具体应用需求来确定合适的类型和参数。
总之，功分器是一种重要的微波器件，用于将输入功率分配给多个输出端口，实现功率的分配。
它具有多种结构和类型，可适应不同的应用需求。

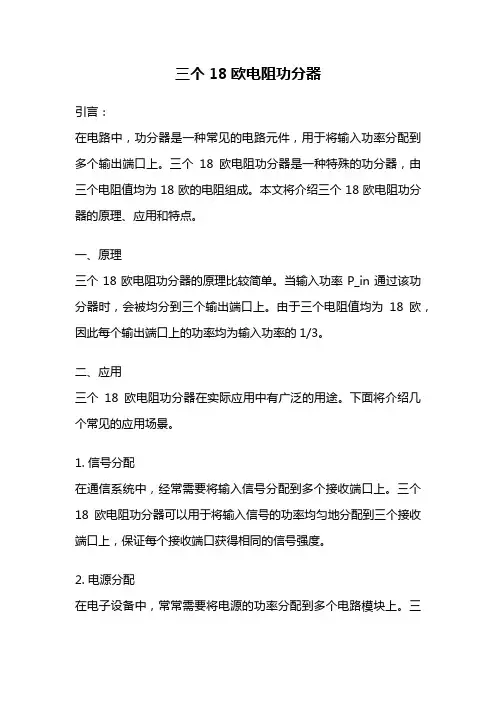

三个18欧电阻功分器
三个18欧电阻功分器引言：在电路中，功分器是一种常见的电路元件，用于将输入功率分配到多个输出端口上。
三个18欧电阻功分器是一种特殊的功分器，由三个电阻值均为18欧的电阻组成。
本文将介绍三个18欧电阻功分器的原理、应用和特点。
一、原理三个18欧电阻功分器的原理比较简单。
当输入功率P_in通过该功分器时，会被均分到三个输出端口上。
由于三个电阻值均为18欧，因此每个输出端口上的功率均为输入功率的1/3。
二、应用三个18欧电阻功分器在实际应用中有广泛的用途。
下面将介绍几个常见的应用场景。
1. 信号分配在通信系统中，经常需要将输入信号分配到多个接收端口上。
三个18欧电阻功分器可以用于将输入信号的功率均匀地分配到三个接收端口上，保证每个接收端口获得相同的信号强度。
2. 电源分配在电子设备中，常常需要将电源的功率分配到多个电路模块上。
三个18欧电阻功分器可以用于将电源的功率均匀地分配到三个电路模块上，确保每个电路模块获得稳定的电源供应。
3. 信号衰减有时候，输入信号过强可能会对电路产生不良影响。
三个18欧电阻功分器可以用于对输入信号进行衰减，将过强的信号功率分散到三个输出端口上，从而保护电路的正常工作。
三、特点三个18欧电阻功分器具有以下特点：1. 均匀分配：三个18欧电阻功分器能够将输入功率均匀地分配到三个输出端口上，确保每个输出端口获得相同的功率。
2. 低损耗：由于功分器只是由电阻组成，没有其他主动元件，因此功分器本身的功耗非常低，几乎可以忽略不计。
3. 稳定性：三个18欧电阻功分器的电阻值稳定，不会因为外界环境的变化而发生明显的变化，保证功分器的稳定性。
4. 简单易制作：三个18欧电阻功分器的制作非常简单，只需要将三个电阻按照一定的连接方式连接起来即可。
总结：三个18欧电阻功分器是一种常见的功分器，可用于信号分配、电源分配和信号衰减等应用场景。
它具有均匀分配、低损耗、稳定性和简单易制作的特点。
在实际应用中，我们可以根据具体需求选择合适的功分器，以满足电路的要求。
功分器等器件的介绍
功分器－合路器无源器件根据实现原理分为微带型和腔体型两类。
微带型利用1/4波长的微带线，腔体型利用谐振腔。
相对而言，微带型器件便宜但插入损耗达0.5dB，而腔体型贵一些但插入损耗只有0.1dB。
功分器是最常见的无源器件，用于将一路信号均分为多路信号，起着功率平均分配的作用，常见的有二功分、三功分、四功分。
功分器反向应用就成了合路器。
耦合器是将一路信号分为不等的两路信号。
耦合器有三个端子，分别为输入、直通和耦合端。
根据输入与耦合端的功率差，分为5dB、6dB、7dB、10dB、15dB等多种型号，也可以根据直通和耦合端的比例，分为1:1，2:1，4:1等多种型号。
3dB电桥是一种特殊的耦合器，有两个输入端，直通和耦合端的比例为1:1，因此输入与耦合端的功率差为3dB。
3dB电桥用于将基站的信号合路，从效果上看相当于合路＋二功分。
合路器用于不同系统的信号合路，如GSM/PHS/WLAN/WCDMA等，因此可以理解为频率合路。
合路器中需要有滤波器。
功分器也可做合路器使用，例如二功分。
但是注意的是，二功分、3dB电桥与合路器在使用的过程中也有区别，比如从插损、功率、价格、隔离度等条件考虑使用。
1、二功分与3dB电桥：二功分与3dB的插损、隔离度差不多。
二功分做合路器使用插损3.4dB, 隔离度25dB,驻波较大,两端口in,一端口out。
3DB桥插损是3.2，隔离度也是25，驻波一般。
但是有两个输出口，比如输入两个30输出就是两个27。
3dB电桥的输出口也可随意定，两进一出\一进两出\两进两出其实都可以，多的一个口接上足够功率的负载就行了。
不接负载的其实也就是出厂就断接了,跟另接负载没什么两样的效果。
但是，对于驻波比要求高的时候只能用3dB。
另外，还要考虑器件的承受功率。
那么我想不通的是：在工程选择使用时，两者没有再实质性的区别么？2、二功分、3dB电桥与合路器：合路器:为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要用于不同频段的合路，可提供不同系统间最小的干扰。
功分器原理
功分器原理功分器是一种可以将输入功率均匀分配到多个输出端口的无源器件。
它通常由微带线、耦合间隙和集电极等组成。
功分器的原理可以通过分析其结构和工作过程来理解。
下面将详细介绍功分器的原理。
功分器的主要结构包括输入传输线、输出传输线和耦合间隙。
输入传输线是将输入功率引入功分器内部的通路，输出传输线则是将功分器内部的功率引出的通路。
而耦合间隙则充当了传输线之间的耦合元件，通过它实现多个输出端口的功率分配。
功分器的工作原理可以分为两个步骤：功率输入和功率分配。
首先是功率输入。
当输入功率通过输入传输线进入功分器时，其会在输入传输线上形成一个电磁波。
这个电磁波沿着传输线前进，并在耦合间隙处发生耦合。
耦合间隙的设计使得耦合程度较高，从而能够有效地将这个电磁波分配到多个输出传输线上。
接下来是功率分配。
当电磁波进入耦合间隙后，它会被分为两部分。
一部分沿着输入传输线继续前进，成为主模式；另一部分则通过耦合间隙进入输出传输线，成为耦合模式。
主模式在继续往前传播的过程中，会逐渐减弱，同时在耦合间隙处发生反射。
这部分被反射的功率会沿着输入传输线返回，最终在功分器的输入端被耗散。
耦合模式则会继续沿着输出传输线传播，将分配到的功率引出功分器。
根据耦合间隙的设计和布局，这些耦合模式的功率可以按照预定的比例分配到多个输出端口上。
值得注意的是，功分器的功率分配是根据耦合间隙的特性来实现的。
通过调整耦合间隙的宽度、长度以及两传输线之间的距离，可以改变功分器的功率分配比例。
因此，在设计功分器时需要根据具体的应用需求来确定功率分配比例，并进行精确的耦合间隙设计。
总之，功分器通过输入传输线引入输入功率，并利用耦合间隙将输入功率分配到多个输出传输线上。
通过调整耦合间隙的设计，可以实现不同的功率分配比例。
这使得功分器在无线通信、微波雷达等领域中有着广泛的应用。
微波功分器
用于生成版图的原理图
原理图生成的功分器版图
观察仿真曲线
结论
经过数据分析，发现参数均能ห้องสมุดไป่ตู้足设计要求，性能指
标基本合格，实验比较成功。 通过本次实验，在老师的指导之下，使我们基本了解 了功分器的设计思路，夯实了与功分器有关的专业基 本知识，进一步掌握了ADS软件的仿真及优化方法， 对微波器件的设计及制作有了初步的认识，实现了学 习毕业设计的目的。
功分器实物图：
功分器的技术指标
通带内各端口回波损耗
通带内两输出端口间的隔离度
通带内传输损耗 通带内功分比
功分器电路结构图
功分器的设计
本节内容是介绍使用ADS软件设计功分器的方法：包
括原理图绘制，电路参数的优化、仿真，版图的仿真 等 下面开始按顺序详细介绍对一分二微波功分器的设计 的步骤
功分器的设计
设计指标：通带内频率范围0.9－1.1GHz，通带内各
端口回波损耗小于-20dB ，两输出端口隔离度小于25dB，传输损耗小于3.1dB。 在进行设计时，主要是以功分器的S参数作为优化目 标进行优化仿真。S21、 S31是传输参数，反映传输 损耗；S11、 S22、 S33分别是输入输出端口的回波 损耗。S23反映了两个输出端口之间的隔离度。
专业： 班级： 学号： 指导老师： 学生：
主要内容
功分器概述
功分器的技术指标
功分器的设计 结论
功分器的概述
功率分配器是将输入信 号功率分成相等或不相 等的几路输出的一种多 端口的微波网络，广泛 应用于雷达、多路中继 通信机等大功率器件等 微波射频电路中。功率 分配器又可以逆向使用 作为功率合成器，因此 有时又称为功率分配/合 成器 。
二功分器功率计算公式
二功分器功率计算公式在无线通信系统中，功率的计算是非常重要的，尤其是在信号传输和接收过程中。
而二功分器功率计算公式是在无线通信系统中常用的计算方法之一。
本文将介绍二功分器功率计算公式的基本原理和应用。
一、二功分器的基本原理。
二功分器是一种被广泛应用于无线通信系统中的被动器件，它可以将输入的信号分为两路，并且保持它们的相位和幅度相等。
这种器件通常用于将一个信号分为两路，以便在系统中进行功率分配和控制。
二功分器的基本结构是一个具有两个输出端口和一个输入端口的器件。
当输入信号进入二功分器时，它会被分为两路，并且每一路的信号都保持原始信号的相位和幅度。
这种器件可以用于将信号分配给不同的天线或接收器，以实现信号的分集和合并。
二、二功分器功率计算公式的基本原理。
在无线通信系统中，功率的计算是非常重要的，因为它直接影响到系统的性能和稳定性。
而二功分器功率计算公式是用来计算二功分器输出端口的功率的方法之一。
二功分器功率计算公式的基本原理是基于功率守恒定律和二功分器的特性。
根据功率守恒定律，输入端口的功率等于输出端口的功率之和。
而根据二功分器的特性，输出端口的功率等于输入端口功率的一半。
因此，可以得到二功分器功率计算公式：Pout1 = Pin / 2。
Pout2 = Pin / 2。
其中，Pout1和Pout2分别代表二功分器的两个输出端口的功率，Pin代表输入端口的功率。
三、二功分器功率计算公式的应用。
二功分器功率计算公式在无线通信系统中有着广泛的应用。
它可以用于计算二功分器输出端口的功率，以便进行功率分配和控制。
在实际应用中，二功分器功率计算公式可以用于以下几个方面：1. 功率分配，当一个信号需要分配给多个接收器或天线时，可以使用二功分器将信号分为两路，并且使用功率计算公式来计算每一路的功率，以实现功率的均衡分配。
2. 功率控制，在无线通信系统中，功率的控制是非常重要的，因为它直接影响到系统的性能和稳定性。
功分器芯片应用电路
功分器芯片应用电路功分器芯片是一种被广泛应用的微波集成电路。
它可以将输入信号分成不同的功率级别，从而实现功率分配、合成和测量等多种功能。
功分器芯片由于其高集成度、小尺寸和优异的性能，已经成为微波网络分析仪、射频通信、雷达和卫星通讯等领域中不可或缺的核心元器件。
在实际应用中，功分器芯片的应用电路需要根据具体的功能和性能要求进行设计。
以下是几种常见的功分器芯片应用电路：1. 功率分配器功率分配器是功分器芯片应用电路中最常见的一种。
它可以将输入信号均匀地分配到多个输出端口上。
在微波通信系统中，功率分配器通常用于分配输入信号到多个天线上，从而实现信号覆盖的扩展。
在天线阵列中，功率分配器也可以用于将调制数据分配到不同的发射单元，以实现波束形成和方向搜索等功能。
2. 功率合成器功率合成器是将多个输入信号合成成一个输出信号的功分器芯片应用电路。
在微波通信系统中，功率合成器可以用于合成多个有相同频率和相位的信号，以增加信号的输出功率和覆盖范围。
在雷达中，功率合成器也常常用于将多个发射元件的信号合成成一个复杂的发射信号，以实现高分辨率成像或目标跟踪等功能。
3. 阻抗匹配器阻抗匹配器是将两个端口之间的阻抗进行匹配的功分器芯片应用电路。
在微波通信系统中，阻抗匹配器可以用于将天线的输出端口与下行信号传输线的阻抗进行匹配，以提高信号的传输效率和减小信号反射。
在雷达中，阻抗匹配器可以用于将发射和接收信号的阻抗进行匹配，以最大化信号的能量传输和接收灵敏度。
综上所述，功分器芯片应用电路在微波通信、雷达、卫星通讯等领域中具有广泛的应用前景。
未来功分器芯片的发展方向将是大规模集成、低功耗、高速率和高精度，以满足更加复杂和高性能的应用需求。
功分器等器件的介绍
功分器等器件的介绍功分器（Power Divider）是一种被广泛应用于射频和微波电子领域的器件，用于将输入信号分成两个或多个相等的输出功率信号。
功分器在微波通信、天线阵列、雷达系统、卫星通信等应用中起到了至关重要的作用。
本文将介绍功分器的原理、类型以及各种器件的特点和应用。
1.功分器的原理功分器的基本原理是基于能量守恒和电磁场理论。
当输入信号进入功分器时，通过内部结构的分配器，将输入信号均匀地分配给各个输出端口。
这样，输出端口上的功率信号相等，并且相位差相等。
功分器的设计是根据不同的频率范围、功率需求和电路参数进行的。
2.功分器的类型根据功分器的结构和工作方式，可以将功分器分为以下几种类型：-微带线功分器：采用微带线技术制造的功分器，常用于高频段的设计。
它的结构简单，尺寸较小，并且容易集成到射频集成电路中。
-变压器功分器：利用变压器的原理，通过改变匝数比来实现功率分配。
它的结构简单，频率范围广，并且具有良好的电磁隔离性能。
-耦合器功分器：通过耦合器的相互耦合作用来实现功率分配。
耦合器功分器具有较宽的工作频带，但相对复杂一些。
-分配器功分器：采用多个功分器级联的方式，将输入功率均匀地分配给各个输出端口。
分配器功分器具有较高的功率承受能力和较好的隔离性能。
3.常见的功分器器件除了以上几种功分器类型，还有一些特殊应用场景下使用的功分器器件。
以下是其中一些常见的器件的介绍：- 集成插入式功分器（Integrated Wilkinson Power Divider）：它是一种采用微带线技术和变压器结构相结合的功分器。
具有减小尺寸、提高隔离度和降低损耗的特点。
常用于射频和微波集成电路的设计。
- 平衡功分器（Balanced Power Divider）：平衡功分器基于差模传输线的特性工作，具有减小传输线长度、提高功率功率承受能力和隔离度的特点。
广泛应用于射频天线阵列和双极化天线。
- 3dB 功分器（3dB Power Divider）：3dB 功分器是一种将输入功率均分成两个输出功率的器件。
功分器工作原理(图文)
功分器工作原理(图文)功分器是一种常见的电子器件，广泛应用于无线通信、雷达、卫星通信等领域。
它能够将输入信号分成多个不同频率的输出信号，具有重要的信号处理功能。
本文将详细介绍功分器的工作原理，并通过图文的方式进行解析。
一、功分器的基本概念功分器，全称为功率分配器，是一种被动器件，用于将输入信号按照一定的比例分配到多个输出端口上。
它通常由微带线、耦合器、隔离器等组成，具有低损耗、高隔离度等特点。
1.1 微带线功分器中的微带线是一种常用的传输线，由导体和绝缘层组成。
它的特点是结构简单、成本低廉，能够在高频率范围内传输信号。
微带线的宽度、长度和介质常数等参数会影响功分器的性能。
1.2 耦合器功分器中的耦合器用于将输入信号分配到不同的输出端口上。
常见的耦合器有平面耦合器、同轴耦合器等。
耦合器的设计需要考虑耦合度、带宽和插入损耗等因素。
1.3 隔离器功分器中的隔离器用于隔离不同的输出端口，防止信号之间的相互干扰。
隔离器通常由衰减器、隔离阻抗等组成。
隔离器的设计需要考虑隔离度、带宽和插入损耗等因素。
二、功分器的工作原理功分器的工作原理基于电磁场的相互作用和传输线的特性。
当输入信号进入功分器时，经过微带线、耦合器和隔离器等组件的作用，信号被分配到不同的输出端口上。
2.1 输入信号的传输输入信号首先通过微带线传输，微带线的特性阻抗和传输损耗会对信号产生影响。
通过合理设计微带线的宽度、长度和介质常数等参数，可以实现对输入信号的传输。
2.2 信号的分配经过微带线后，输入信号进入耦合器，耦合器将信号按照一定的比例分配到不同的输出端口上。
耦合器的设计需要考虑耦合度和插入损耗等因素，以实现对信号的精确分配。
2.3 信号的隔离分配到不同输出端口上的信号经过隔离器的作用，实现信号之间的隔离。
隔离器的设计需要考虑隔离度和插入损耗等因素，以实现对信号的有效隔离。
三、功分器的应用领域功分器作为一种重要的信号处理器件，广泛应用于无线通信、雷达、卫星通信等领域。
功分器
功分器、耦合器、电桥、双工器原理与分析本文主要介绍通信链路上的部分无源器件，介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1）功分器的作用：是将功率信号平均地分成几份，给不同的覆盖区使用。
2）种类：功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为：微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换. 3）主要指标：包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗：指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值，比如二功分3dB，三功分是4.8dB,四功分是6dB。
（因功分器输出端阻抗不同，应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗）耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号，转换成毫瓦是1000毫瓦，将此信号通过理想3功分器分成3份的话，每份功率＝1000÷3＝333.33毫瓦，将333.33毫瓦转换成dBm＝10lg333.33=25.2dBm, 那么理想分配损耗＝输入信号－输出功率＝30－25.2=4.8dB,同样可以算出2功分是3dB，4功分是6dBl 插入损耗：指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，（也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量）。
插入损耗的取值范围一般腔体是：0.1dB以下；微带的则根据二、三、四功分器不同而不同约为：0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法：通过网络分析仪可以测出输入端A到输出端B、C、D的损耗，假设3功分是5.3dB,那么，插损＝实际损耗－理论分配损耗＝5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。
功分器的用法功分器有哪些系列
功分器的用法功分器有哪些系列导读：我根据大家的需要整理了一份关于《功分器的用法功分器有哪些系列》的内容，具体内容：功分器是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，那么你对功分器的使用方法了解多少呢?以下是由我整理关于功分器的用法的内容，希望大家喜欢!功分器的用法...功分器是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，那么你对功分器的使用方法了解多少呢?以下是由我整理关于功分器的用法的内容，希望大家喜欢!功分器的用法功分器的技术指标包括频率范围、承受功率、主路到支路的分配损耗、输入输出间的插入损耗、支路端口间的隔离度、每个端口的电压驻波比等。
频率范围这是各种射频/微波电路的工作前提，功分器的设计结构与工作频率密切相关。
必须首先明确分配器的工作频率，才能进行下面的设计。
承受功率在大功分器/合成器中，电路元件所能承受的最大功率是核心指标，它决定了采用什么形式的传输线才能实现设计任务。
一般地，传输线承受功率由小到大的次序是微带线、带状线、同轴线、空气带状线、空气同轴线，要根据设计任务来选择用何种线。
分配损耗指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值，比如二功分3dB，三功分是4.8dB,四功分是6dB。
(因功分器输出端阻抗不同，应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗)插入损耗指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，(也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量)。
插入损耗的取值范围一般腔体是：0.1dB以下;微带的则根据二、三、四功分器不同而不同约为：0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法：通过网络分析仪可以测出输入端A到输出端B、C、D 的损耗，假设3功分是5.3dB,那么，插损=实际损耗-理论分配损耗=5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。
射频功分器原理
射频功分器原理一、引言射频功分器是一种常见的无源射频器件，可以将一个输入信号分配到多个输出端口，或者将多个输入信号合并成一个输出信号。
在无线通信系统中，射频功分器广泛应用于天线阵列、分布式天线系统、室内覆盖系统等场合。
本文将介绍射频功分器的基本原理、分类、设计方法和应用。
二、基本原理射频功分器的基本原理是通过电磁场耦合实现信号的分配和合并。
在传输线上，电磁波可以通过电容耦合、电感耦合或者微带线耦合等方式实现两条传输线之间的能量转移。
当两条传输线之间存在电磁耦合时，它们之间的能量会相互影响，从而实现信号的分配和合并。
三、分类根据功率分配方式不同，射频功分器可以分为等功率分配型和不等功率分配型。
等功率分配型指所有输出端口接收到的信号功率相等；不等功率分配型指各个输出端口接收到的信号功率不同。
根据结构形式不同，射频功分器可以分为平面波导型、微带线型、插入型、单元型等。
其中，平面波导型功分器适用于高功率、高频率的场合，微带线型功分器适用于低功率、小尺寸的场合。
四、设计方法射频功分器的设计方法主要包括传输线理论方法和矩阵理论方法。
传输线理论方法是通过计算传输线的特性阻抗和长度来实现信号的分配和合并；矩阵理论方法是通过构建矩阵方程来求解各个输出端口的信号幅度和相位。
在具体设计中，需要考虑以下因素：频率范围、插入损耗、隔离度、反射损耗等。
为了满足这些要求，可以采用优化设计算法，如基于遗传算法或者模拟退火算法的优化设计方法。
五、应用射频功分器广泛应用于天线阵列、分布式天线系统、室内覆盖系统等场合。
在天线阵列中，射频功分器可以将一个输入信号平均分配到多个天线单元上，从而实现波束形成和方向控制；在室内覆盖系统中，射频功分器可以将一个输入信号分配到多个室内天线上，从而实现室内信号覆盖。
六、总结射频功分器是一种常见的无源射频器件，通过电磁场耦合实现信号的分配和合并。
根据功率分配方式和结构形式不同，射频功分器可以分为多种类型。
《功分器基础知识》课件
03
功分器的设计
设计流程
需求分析
明确功分器的设计目标 、应用场景和性能要求
。
方案设计
根据需求分析，选择合 适的方案，包括确定功 分器的结构、材料和尺
寸等。
仿真优化
利用仿真软件对设计的 功分器进行性能预测和 优化，确保满足设计要
回波损耗
总结词
回波损耗是指功分器输入端口信号反射的程度。
详细描述
回波损耗的大小反映了功分器与传输线路的匹配程度。回波损耗越小，表示功 分器与传输线路的匹配越好，信号传输效率越高。
06
功分器的优化与改进
减小插入损耗的优化方法
采用低损耗材料
选择具有低损耗特性的材料，如低损耗的陶瓷或聚合物，可以降 低功分器的插入损耗。
04
功分器的应用
通信系统中的应用
信号分配
功分器可以将一个信号源的功率分配 到多个输出端口，用于以用于 构建无线基站，将信号传输到不同的 天线，实现信号的覆盖和传输。
扩频通信
在扩频通信系统中，功分器可以将扩 频信号分配给多个用户，实现多用户 通信。
测量仪器
如频谱分析仪、功率计等，用 于测试功分器的实际性能。
设计参数
工作频率
功分器的工作频率范围，影响其应用场景和 性能。
隔离度
功分器端口之间的隔离程度，影响其端口之 间的相互干扰。
插入损耗
功分器传输信号时的能量损失，是评价其性 能的重要指标。
电压驻波比（VSWR）
衡量功分器匹配程度的重要参数，影响信号 传输的质量。
《功分器基础知识》ppt 课件
contents
功分器等器件的介绍
功分器－合路器无源器件根据实现原理分为微带型和腔体型两类。
微带型利用1/4波长的微带线，腔体型利用谐振腔。
相对而言，微带型器件便宜但插入损耗达0.5dB，而腔体型贵一些但插入损耗只有0.1dB。
功分器是最常见的无源器件，用于将一路信号均分为多路信号，起着功率平均分配的作用，常见的有二功分、三功分、四功分。
功分器反向应用就成了合路器。
耦合器是将一路信号分为不等的两路信号。
耦合器有三个端子，分别为输入、直通和耦合端。
根据输入与耦合端的功率差，分为5dB、6dB、7dB、10dB、15dB等多种型号，也可以根据直通和耦合端的比例，分为1:1，2:1，4:1等多种型号。
3dB电桥是一种特殊的耦合器，有两个输入端，直通和耦合端的比例为1:1，因此输入与耦合端的功率差为3dB。
3dB电桥用于将基站的信号合路，从效果上看相当于合路＋二功分。
合路器用于不同系统的信号合路，如GSM/PHS/WLAN/WCDMA等，因此可以理解为频率合路。
合路器中需要有滤波器。
功分器也可做合路器使用，例如二功分。
但是注意的是，二功分、3dB电桥与合路器在使用的过程中也有区别，比如从插损、功率、价格、隔离度等条件考虑使用。
1、二功分与3dB电桥：二功分与3dB的插损、隔离度差不多。
二功分做合路器使用插损3.4dB, 隔离度25dB,驻波较大,两端口in,一端口out。
3DB桥插损是3.2，隔离度也是25，驻波一般。
但是有两个输出口，比如输入两个30输出就是两个27。
3dB电桥的输出口也可随意定，两进一出\一进两出\两进两出其实都可以，多的一个口接上足够功率的负载就行了。
不接负载的其实也就是出厂就断接了,跟另接负载没什么两样的效果。
但是，对于驻波比要求高的时候只能用3dB。
另外，还要考虑器件的承受功率。
那么我想不通的是：在工程选择使用时，两者没有再实质性的区别么？2、二功分、3dB电桥与合路器：合路器:为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要用于不同频段的合路，可提供不同系统间最小的干扰。
功分器耦合器电桥_原理与分析
功分器耦合器电桥_原理与分析一、功分器（Power Divider）功分器是一种被动器件，用于将输入功率平均分配到多个输出端口上，广泛应用于无线通信、雷达和微波器件等领域。
功分器的原理是基于二端口网络的设计，其中输入端口与输出端口之间具有固定的功率分配比例。
功分器的原理可以通过阻抗匹配和功率分配的方法实现。
常见的功分器有平分器和非平分器两种类型。
1.平分器（Equal Power Divider）：平分器是将输入功率均匀分配到多个输出端口的功分器。
根据网络中的功率匹配特性，输入阻抗要等于输出阻抗的开方，即Z_in =Z_out/sqrt(n)，其中n为输出端口的数量。
平分器可以采用传输线、微带线、同轴线等实现。
2.非平分器（Unequal Power Divider）：非平分器是将输入功率按照不同比例分配到多个输出端口的功分器。
根据负载阻抗的不同，可以实现不同的功率分配比例。
非平分器常用于天线系统中，用于实现不同天线的功率平衡。
功分器在实际应用中需要考虑尽可能少的功率损耗、尽可能平衡的功率分配和良好的阻抗匹配等特性。
二、耦合器（Coupler）耦合器是一种被动器件，用于将信号从一个电路传递到另一个电路，常用于分配功率、耦合信号和测量功率等应用。
耦合器的原理是基于传输线的相互耦合。
1.固定耦合器：固定耦合器是将一部分信号从一个传输线传播到另一个传输线上的器件。
常见的固定耦合器有平行耦合器、串联耦合器和倍频耦合器等。
这些耦合器通过精确控制传输线之间的耦合长度和耦合系数来实现所需的耦合程度。
2.可变耦合器（Directional Coupler）：可变耦合器是一种能够调整耦合程度的耦合器。
它由四个传输线组成，其中两个用于输入和输出信号，另外两个用于耦合信号。
可变耦合器通过改变耦合信号传输线之间的距离来实现不同的耦合程度。
耦合器在实际应用中需要考虑尽可能小的插入损耗、良好的信号隔离和适当的耦合程度等特性。
功分器工作原理(图文)
功分器工作原理(图文)功分器是一种常用的微波器件，用于将一个输入信号按照一定的比例分配到多个输出端口。
它在通信系统中起着至关重要的作用。
本文将介绍功分器的工作原理，并通过图文的方式详细展示。
一、功分器的基本原理1.1 功分器的输入端口接收来自射频信号源的输入信号。
1.2 输入信号经过功分器内部的分配网络，按照一定的比例被分配到多个输出端口。
1.3 分配网络中的相位差和幅度比决定了信号在各个输出端口上的相对大小和相位关系。
二、功分器的工作方式2.1 当功分器接收到一个输入信号时，它会将信号按照预设的比例分配到各个输出端口。
2.2 分配比例可以根据功分器的设计来调整，通常可以是等功率分配或者按照特定的比例分配。
2.3 功分器的输出端口可以连接到不同的天线或接收设备，实现信号的分配和传输。
三、功分器的应用领域3.1 通信系统中的功分器常用于分配信号到不同的天线或接收设备，实现信号的传输和接收。
3.2 在雷达系统中，功分器可以用于将雷达信号分配到不同的天线阵列，实现目标的探测和跟踪。
3.3 在卫星通信系统中，功分器可以用于将卫星信号分配到不同的地面站，实现通信的覆盖和传输。
四、功分器的特点和优势4.1 功分器具有高频率范围、低插入损耗和高功率承受能力的特点，适用于各种不同的通信系统。
4.2 功分器的结构简单，体积小巧，易于集成和安装在各种设备中。
4.3 功分器的性能稳定可靠，能够长时间稳定地工作在各种环境条件下。
五、功分器的发展趋势5.1 随着通信技术的不断发展，功分器的频率范围和性能要求也在不断提高。
5.2 未来的功分器将更加注重高频率、低损耗、小尺寸和高功率承受能力的特点。
5.3 新型材料和工艺的应用将进一步提升功分器的性能和稳定性，满足不断增长的通信需求。
通过本文的介绍，读者可以更加深入地了解功分器的工作原理和应用，以及未来的发展趋势。
功分器作为通信系统中的重要器件，将继续发挥着重要的作用，推动通信技术的不断进步和发展。
合路器、功分器的工作原理及其应用
合路器/功分器的工作原理及其应用概述：功分器，其英文名称为Power divider，它是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时也可称为合路器。
功分器的技术指标包括频率范围、承受功率、主路到支路的分配损耗、输入输出间的插入损耗、支路端口间的隔离度、每个端口的电压驻波比等。
功分器按输出通常分为一分二、一分三一分四、一分八、一分十六等。
一个功分器的输出端口之间应保证一定的隔离度。
原理：功分器是一类可以将一路的输入信号能量分成两路或者多路输出相等或不相等能量的器件，也可反过来，将多路信号能量合成一路输出，此时也可称为合路器。
主要用于天线阵列，混频器和平衡放大器的馈送网络，完成功率的分配，合成，检测，信号的取样，信号源的隔离，扫频反射系数测量等。
1.在移动通信中，由于多信道的共用，为避免不同信道间的射频耦合引起的互调干扰，并考虑经济、技术及架设场地的因素，发射应使用天线共用器。
2.合路器由空腔谐振器及环行器组成，空腔谐振器是一个高Q值的、低插损的带通滤波器。
环行器是一个正向损耗小（0.8dB）反向损耗大（20dB）三端口器件。
3.为增强合路器工作的稳定性，现在一般采用内匹配技术既腔体之间不用软电缆连接。
为减小体积，一般采用腔结构。
合路器主要技术指标:1. 插入损耗，4信道通常小于3.6dB， 8信道通常小于4.0dB；2. 信道间隔离度，通常要大于80dB；3. 输出与输入端口隔离度，通常要大于80dB；4. 频率漂移，通常经过一年老化不应超过3ppm;5. 输入驻波比，小于1.5dB合路器的测试:1. 插入损耗测试；2. 信道间隔离度测试；3. 输入驻波比测试；4. 以上测量网络分析仪的测试线要做校正。
合路器也分为同频合成器和异频段合路器两种。
对同频段信号的合路（合成），由于信道间隔很小（250KHz），无法采用谐振腔选频方式来合路，常见的是采用3dB电桥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信电子中的功分器技术
随着时代的发展，通信技术得到了极大的发展。
在现代通信中，功分器技术得到了广泛应用。
功分器技术是一种用于分配电功率
的技术。
它可以将电路中的电源功率分配到多路分支上，通常用
于支持多个天线或发送器-接收器之间的合适的功率分配。
功分器技术主要分为两类：微波功分器和RF功分器。
一、微波功分器
微波功分器主要用于毫米波频段的通信，例如5G无线通信。
微波功分器分为三种类型：平面波导、耦合振荡器和平板式。
平面波导功分器是一种在微波传输系统中广泛使用的技术，它
采用槽状结构将信号分为不同的输出端口。
平面波导功分器的主
要优点是频带宽度大、插入损耗低、分离度好，可以在几百兆赫
兹到几千兆赫兹的频率范围内使用。
耦合振荡器功分器是另一种常用的微波功分器，它是一种被动
分配器，使用奇偶模式振荡器将能量分配到输出端口。
该功分器
优点是体积小、损耗小，可以在1到60吉赫的频率范围内使用。
平板式功分器也被称为二元算子功分器，这是一种被动分配器，通过将输出端口合并为每个输入端口的组合来实现功率分配。
该
功分器优点是频带宽度大、分离度好、尺寸小，适用于在几百兆
赫兹到几千兆赫兹的频率范围内使用。
二、RF功分器
RF功分器主要用于VHF和UHF频段，包括无线电和电视广播。
单向励磁功分器是RF功分器的一种。
它使用金属板，该板的
几个口袋使能量在几个输出端口之间平均分配。
单向励磁功分器
最大的优点是它的成本低。
它可以使用在1至50兆赫范围内。
双均充功分器是RF功分器的另一种类型，它通过将功率分配
到两个不同的截面上实现。
该功分器主要用于VHF和UHF频段
中使用。
在实际应用中，功分器技术可以与其他通信技术相结合。
如果需要传输不同的通信协议，将功分器作为信号处理链条的一部分是很有用的。
总之，功分器技术是通信电子领域中不可或缺的一部分。
它能够在系统中实现更加可靠和高效的功率分配，对于各种通信要求都是必不可少的。
功分器的种类繁多，各有优缺点，在实际应用中需要谨慎选择。
