无线测温系统电路图

合集下载

无线无源温度检测原理(借鉴实操)

无线无源温度检测原理(借鉴实操)

无线测温技术方案(基于EH技术)1.EH技术说明1.1. EH技术简介环境能量采集(EnergyHarvesting)技术具有可循环、无污染、低能耗等优点,它建立在微电子技术和微功耗技术的基础上,是近几年发展起来的一门新兴学科,它涵盖了太阳能、风能、热能、机械能、电磁能采集等诸多方面。

能量收集技术应用范围极其广泛:交通、能源、物联网、航空航天、生物等等。

把能量采集技术应用到电力设备的在线监测是一个前所未有的创新,必将为解决电网智能化运行提供一个全新的平台。

能量收集(EH)也称为能量积聚,使用环境能量为小型电子和电气器件提供电能。

能量收集系统包含能量收集模块和处理器/发送器模块。

能量收集模块从光、振动、热或生物来源中捕获毫瓦级能量。

可能的能源还来自手机天线塔等发出的射频。

然后,电源经过调节并存储起来。

系统随后按照所需的间隔触发,将能量释放给后续负载使用。

1.2.EH技术应用在变电所、站的运行现场具有丰富的电磁能,对于电压高电流小的场源(如发射天线、馈线等),电场要比磁场强得多,对于电压低电流大的场源(如某些感应加热设备和模具),磁场要比电场大得多。

因此我们认为高压设备内是一个工频电场和磁场能量非常密集的区域。

我们正是利用微电子技术、低功耗技术以及能量管理技术收集高压设备中的电磁能,并将其能量转化为无线温度传感器所需之电源。

将EH技术应用于高压设备一次回路的无线测温,解决了传感器的能量需求问题,使得传感器摆脱了对传统电池的束缚,体积更小,可靠性更高,安装更方便,维护更简单,产品更环保,技术更先进。

2.基于EH技术的富邦电控FTZ600无线测温系统2.1. 无线测温系统简介我公司的无源无线测温系统主要有三部分构成:无线测温传感器、无线温度接收终端、数据服务器及后台;效果结构图如下所示:接收终端在系统中承担着数据中继功能,它接收到传感器的数据之后再通过光纤、485或者无线等方式传输给数据后台,他们形成了系统的网络层。

无源无线开关柜测温系统现场实施图例-赛康科技

无源无线开关柜测温系统现场实施图例-赛康科技

开关柜无源无线测温系统实施安装图例
目 录
一、开关柜无源无线测温系统画册 (1)
二、开关柜无源无线测温系统样品 (2)
三、系统原理图 (3)
四、安装原理图 (4)
五、传感器安装位置示意图 (5)
六、变电站开关柜实地安装参考图例 (6)
1、采集器安装 (7)
2、传感器安装 (8)
七、赛康科技实施案例现场照片 (13)
1、主控终端安装现场 (13)
2、温度采集器安装现场 (15)
3、温度传感器安装现场 (17)
4、天线安装现场 (23)
一、开关柜无源无线测温系统画册
二、开关柜无源无线测温系统样品
三、系统原理图
四、安装原理图
五、传感器安装位置示意图
六、变电站开关柜实地安装参考图例
1、采集器安装
注:采集器一端连接出去是天线,最多可连接3根天线
2、传感器安装
注:上图为卡环式温度传感器安装图例
注:上图为音叉式温度传感器安装图例
七、赛康科技实施案例现场照片
1、主控终端安装现场
2、温度采集器安装现场
3、温度传感器安装现场
4、天线安装现场
更多关于开关柜测温产品请关注赛康科技网站 或直接百度一下“开关柜测温赛康”“赛康科技”。

多点无线测温系统软件设计

多点无线测温系统软件设计

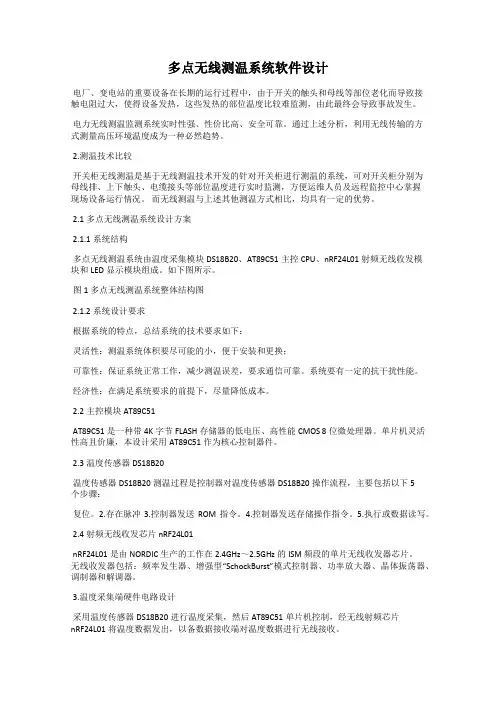

多点无线测温系统软件设计电厂、变电站的重要设备在长期的运行过程中,由于开关的触头和母线等部位老化而导致接触电阻过大,使得设备发热,这些发热的部位温度比较难监测,由此最终会导致事故发生。

电力无线测温监测系统实时性强、性价比高、安全可靠。

通过上述分析,利用无线传输的方式测量高压环境温度成为一种必然趋势。

2.测温技术比较开关柜无线测温是基于无线测温技术开发的针对开关柜进行测温的系统,可对开关柜分别为母线排、上下触头、电缆接头等部位温度进行实时监测,方便运维人员及远程监控中心掌握现场设备运行情况。

而无线测温与上述其他测温方式相比,均具有一定的优势。

2.1多点无线测温系统设计方案2.1.1系统结构多点无线测温系统由温度采集模块DS18B20、AT89C51主控CPU、nRF24L01射频无线收发模块和LED显示模块组成。

如下图所示。

图1 多点无线测温系统整体结构图2.1.2系统设计要求根据系统的特点,总结系统的技术要求如下:灵活性:测温系统体积要尽可能的小,便于安装和更换;可靠性:保证系统正常工作,减少测温误差,要求通信可靠。

系统要有一定的抗干扰性能。

经济性:在满足系统要求的前提下,尽量降低成本。

2.2主控模块AT89C51AT89C51是一种带4K字节FLASH存储器的低电压、高性能CMOS 8位微处理器。

单片机灵活性高且价廉,本设计采用AT89C51作为核心控制器件。

2.3温度传感器DS18B20温度传感器DS18B20测温过程是控制器对温度传感器DS18B20操作流程,主要包括以下5个步骤:复位。

2.存在脉冲3.控制器发送ROM指令。

4.控制器发送存储操作指令。

5.执行或数据读写。

2.4射频无线收发芯片nRF24L01nRF24L01是由NORDIC生产的工作在2.4GHz~2.5GHz的ISM 频段的单片无线收发器芯片。

无线收发器包括:频率发生器、增强型“SchockBurst”模式控制器、功率放大器、晶体振荡器、调制器和解调器。

无线测温系统解决方案

无线测温系统解决方案

无线测温系统解决方案(一)我国电力系统发展现状分析目前我国电力系统正向着大电网、高可靠性、高自动化水平方向迅猛发展,电网运行自动化、智能化的监控水平已成为我国电力系统发展的关键问题。

高压配电开关柜是配电系统中的重要设备,承担着开断和关合电力线路等重要作用,但在长期运行过程中,开关的触点、母线及出线连接等部位因氧化腐蚀或因紧固螺栓松动等原因至使接触电阻增大,在高负荷运行情况下,连接点发热并形成恶性循环,且发热点温度无法监测,最终导致连接部位温度过高甚至烧毁,造成事故停电。

近年来,电力系统已发生多起因设备过热而发生火灾和大面积停电事故。

据统计分析,我国每年发生的电力事故,有40%是由高压电气设备过热所致;而在采用高压开关柜和电力电缆的供电系统中,有70%以上的电缆运行故障是因为连接部位接触电阻变大、过负荷等引起接头温度过高所致。

因此,对高压开关柜连接点的温度变化进行实时监测及预警是非常必要的。

(二)各种高压温度测量设备系统比较:(三)无线测温系统的优点:一、安全性高:它通过采用先进的数字温度传感器,避免了传感器输出模拟信号的传输受到电场、磁场的干扰。

二、可靠性高:通过采用先进的扩频通讯、数据纠错、自适应调频技术,有效地保证了数据无线传输的可靠性;另外,无线射频传感技术不受震动以及外界灰尘的影响,测温精度高。

三、智能化水平高:在常规模式下,温度值以分钟间隔进行采集并传输到监控中心,当发生突发事件导致温度升高到报警阈值或温度升速增快时,温度测量节点将进入快速反应状态,持续以秒为间隔密集采集温度并传输报警,从而避免错过任何可能的温升事故。

四、安装方便:无线温度传感器体积小、没有接线,可以很方便地安装在开关触头、电缆接头等安装空间狭小的被测点上。

五、免调试:通电即可使用,无需调试,特别适合停电时间短、安装工期紧的改造项目。

(四)高压开关柜无线测温系统的工作原理基于无线测温技术的高压开关柜温度监测系统首先通过无线温度传感器感测设备表面温度,然后通过电磁波将温度信号传输至无线温度监测仪,再通过网络将无线温度监测仪连接至中心监测计算机来实现无线测温。

变电站无线测温系统

变电站无线测温系统

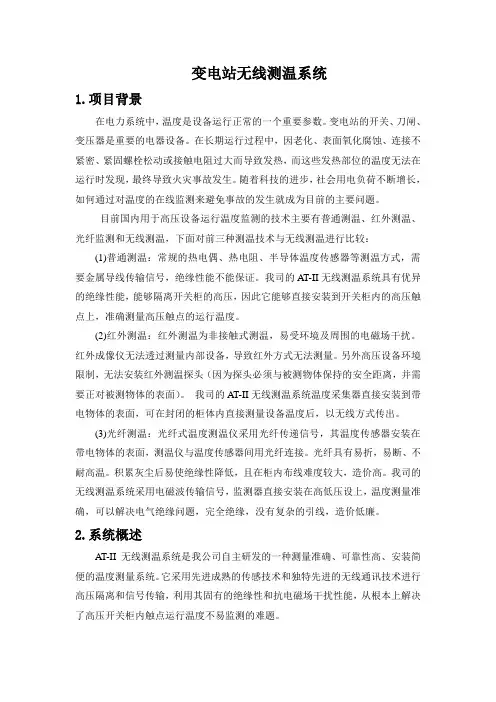

变电站无线测温系统1.项目背景在电力系统中,温度是设备运行正常的一个重要参数。

变电站的开关、刀闸、变压器是重要的电器设备。

在长期运行过程中,因老化、表面氧化腐蚀、连接不紧密、紧固螺栓松动或接触电阻过大而导致发热,而这些发热部位的温度无法在运行时发现,最终导致火灾事故发生。

随着科技的进步,社会用电负荷不断增长,如何通过对温度的在线监测来避免事故的发生就成为目前的主要问题。

目前国内用于高压设备运行温度监测的技术主要有普通测温、红外测温、光纤监测和无线测温,下面对前三种测温技术与无线测温进行比较:(1)普通测温:常规的热电偶、热电阻、半导体温度传感器等测温方式,需要金属导线传输信号,绝缘性能不能保证。

我司的AT-II无线测温系统具有优异的绝缘性能,能够隔离开关柜的高压,因此它能够直接安装到开关柜内的高压触点上,准确测量高压触点的运行温度。

(2)红外测温:红外测温为非接触式测温,易受环境及周围的电磁场干扰。

红外成像仪无法透过测量内部设备,导致红外方式无法测量。

另外高压设备环境限制,无法安装红外测温探头(因为探头必须与被测物体保持的安全距离,并需要正对被测物体的表面)。

我司的AT-II无线测温系统温度采集器直接安装到带电物体的表面,可在封闭的柜体内直接测量设备温度后,以无线方式传出。

(3)光纤测温:光纤式温度测温仪采用光纤传递信号,其温度传感器安装在带电物体的表面,测温仪与温度传感器间用光纤连接。

光纤具有易折,易断、不耐高温。

积累灰尘后易使绝缘性降低,且在柜内布线难度较大,造价高。

我司的无线测温系统采用电磁波传输信号,监测器直接安装在高低压设上,温度测量准确,可以解决电气绝缘问题,完全绝缘,没有复杂的引线,造价低廉。

2.系统概述AT-II 无线测温系统是我公司自主研发的一种测量准确、可靠性高、安装简便的温度测量系统。

它采用先进成熟的传感技术和独特先进的无线通讯技术进行高压隔离和信号传输,利用其固有的绝缘性和抗电磁场干扰性能,从根本上解决了高压开关柜内触点运行温度不易监测的难题。

无线测温系统设计

无线测温系统设计

题目:无线测温系统设计无线测温系统设计摘要无线传感器网络是集传感器、无线通信和网络三大技术于一体的信息获取与处理技术,主要用于实现不同环境下各种参数的检测。

最新的发展方向在于减小体积,简化布局以及在低能条件下尽可能延长生命周期。

而Zigbee技术拥有网络容量大,架构简单,低功耗,低速率等特点,十分适合用来组建无线传感器网络。

本文针对现实环境中对温度了解的需要,设计了一种基于ZigBee自组网技术的温度监测系统。

该技术有组网方便,自愈能力强等优点,能够稳定准确地获得环境温度。

系统以CC2530无线射频芯片为主控芯片,DS18B20数字式温度传感器组成测温节点,运用无线方式并通过串口与PC机实现通讯。

实验表明,在温度监测过程中,该系统能灵活组网,测量精确。

关键词: CC2530;温度监测;ZigBee;DS18B20Wireless Temperature Measurement System DesignABSTRACTWireless Sensor Networks (WSN) setting sensors with wireless communications and network is a kind of information acquisition and processing technology , mainly used to implement the detection of slow parameters under different circumstances. The newest development direction is to reduce the volume, to simplify the layout and to extend the life cycle in the low-energy conditions much as possible. However, Zigbee technology, with large network capacity, simple structure, low rate and power consumption , is especially suitable for the formation of the WSN.The paper based on the requirement of knowing the practical environment of the temperature,this paper design a temperature monitoring system which is based on ZigBee since network technology.This technology has networking convenient,self-healing capability etc advantages,stable to obtain the accurate temperature.System to RF transceiver CC2530 as the main chip,DS18B20 digital temperature sensor as temperature sensor node,by wireless way and through a serial port with a PC to realize communication. Experimental results show that in the temperature monitoring process,the system can flexible network.Key words:CC2530;temperature monitoring;ZigBee;DS18B20目录1绪论 (1)1.1 选题依据和意义 (1)1.2 无线传感器网络技术研究背景及意义 (1)1.3 无线传感器网络技术简介 (2)1.3.1 国内外发展和应用现状 (3)1.3.2 未来前景展望 (4)2 ZigBee协议简介 (6)2.1 ZigBee的概述 (6)2.1.1 物理层 (6)2.1.2 MAC层 (8)2.1.3 网络层(NWK) (11)2.1.4 应用层(APL层) (11)2.1.5 安全服务提供层(SSP层) (12)2.2 ZigBee的网络基础 (12)2.2.1 网络节点类型 (12)2.2.2 网络拓扑形式 (12)2.3 ZigBee的工作模式 (13)3 核心板介绍 (15)3.1 CC2530核心板 (15)3.1.1 CC2530介绍 (15)3.1.2 CC2530引脚描述 (15)3.2 普通底板 (16)3.3 仿真器 (17)3.4 温度传感器介绍 (17)3.4.1 DS18B20温度传感器特性 (17)3.4.2 DS18B20管脚介绍 (17)4 开发环境快速建立 (19)4.1 相关软件和驱动安装 (19)4.2 TI协议栈的安装 (21)4.3 仿真器驱动安装方法 (22)5 系统总体设计 (23)5.1 系统硬件设计 (23)5.1.1 协调器硬件设计 (24)5.1.2 测温节点的硬件设计 (25)5.2 系统软件设计 (25)5.2.1 协调器节点设计 (26)5.2.2 采集节点设计 (27)5.2.3 温度传感器程序 (29)6 运行结果 (32)6.1系统结果分析 (33)总结 (34)参考文献 (35)致谢 .................................... 错误!未定义书签。

无线温度监测资料

无线温度监测资料

摘要:通过使用DS18B20温度模块采集数据,将数据通过51单片机控制模块使用NRF24L01无线模块进行传输,在接收端通过液晶显示模块LCD1602显示温度模块传输的温度数据,本设计具有发射距离远,精度高的优点,能满足我们课程设计的要求。

关键词:温度模块DS18B20 无线模块NRF24L01 LCD16021、设计目的、要求及方案1.1设计目的在工业生产中,温度是一个非常重要的指标。

为了保证安全生产,需要对温度进行采集与测量,并根据采集到的数据控制输出。

传统的数据传输方式是通过敷设有线的通信线路来传递数据信息(常见的有RS485总线结构等),这种方式不仅施工麻烦、费用高,而且出现故障时不易排查,越来越不能满足现代工业快速发展的需求。

而无线数据传输方式具有不用布线、实时性高、容易重新部署等优点,非常适用于现代工业监控系统[1]。

在本系统中把温度传感器DS18B20所采集到的温度值送给单片机进行处理,通过NRF2401无线模块实现远程无线传输,使用数码管或液晶屏显示所采集的温度。

故设计本系统,既能准确的测量温度,又能解决测量距离上的问题。

1.2设计要求(1)实时获取被测对象温度,温度测量范围:-10℃~+45℃;测量精度:±0.1℃。

(2)无线传输实时获取的温度值,传输距离≥10m。

(3)实时显示接收到的温度值。

(4)基于单片机实现。

(5)电路制作时,必须有学号或姓名。

(6)能够切换信道,用数码管显示信道(0—5)。

1.3设计方案1.3.1控制模块采用宏晶科技有限公司的STC89C52作为主控芯片。

此芯片内置ADC和SPI 总线接口,且内部时钟不分频,达到1MPS。

而且价格适中,方便制作电路板及焊接工作,能达到设计要求的性能[1]。

1.3.2无线通信模块方案由于NRF24L01是一款高速低功耗的无线通信模块,能传输上百米的距离,而且价格较便宜,采用SPI总线通信模式电路简单,操作方便。

高压开关柜无线测温系统设计原理

高压开关柜无线测温系统设计原理

高压开关柜无线测温系统设计原理1.系统的主要组成无线测温系统主要由无线温度传感器、无线温度监测仪、监控室上位机、通信链路构成,其中,无线温度传感器主要安装在开关柜面板上,用来收集各子无线温度传感器的数据,并进行处理和储存,所有的无线传感温度监测仪都利用RS485总线和监控室上位机进行通信,从而组成分布式监测系统。

1.2 无线温度传感器无线温度传感器主要用来测量带电物体表面温度,如对高压开关柜中的母排接头和裸露触电的运行温度进行监测,无线温度传感器主要包括测量电路、温度传感器、无线调制接口、逻辑控制电路、供电电路,通过无线网络将温度信号传送到无线温度监测仪。

无线温度传感器由于体积比较小,适合用来测量开关柜中的温度热接点,可以对开关柜中引出电缆接头、触头、母线连接点的运行温度进行测量。

1.3 无线温度监测仪无线温度监测仪主要用来对温度传感器的数据收集、储存、处理、报警信号输出等,其中监控室PC机和RS485进行通信。

LCD人机交互主要用来对当前无线传感器无线温度监测信息和温度数据信息进行显示,现场用户可以通过执行输入操作、输出操作进行控制。

例如对无线传感器进行查询和设置,而无线温度监测仪则可以用来进行运行日志的查询和配置。

1.4 抗电磁干扰在进行设计时,无线传感器布置在母排接近开关触头和接头表面的触臂上,一旦有大电流从触臂和母排流过,会产生比较大的电磁场,进而影响传感器的正常运行。

为保证无线传感器的正常运行,需要采取一定的屏蔽措施。

在进行系统设计时,除了要对天线外接外,还需要在屏蔽盒中布置电路,降低运行过程中电磁辐射产生的影响。

在导热片上布置温度传感器,并将其他屏蔽盒中剩余的空间进行灌胶,为了保证其具有良好的绝缘性,需要将传感器使用热锁管包裹好。

一种用于小车式开关柜无线测温系统的结构组成,包括设于小车动触头套管1上的温度传感器2以及设于端子箱模块3上的电流传感器4,温度传感器2和电流传感器4均分别连接有数据接收处理器5,数据接收处理器5电连接有设于小车式开关柜6上的显示屏7;数据接收处理器5连接有通信模块8,通信模块8连接有远程报警单元9;远程报警单元9电连接有终端设备。

无线测温系统安装说明

无线测温系统安装说明

无线测温系统安装说明无线测温系统安装说明系统工作原理:无线温度传感器每分钟测量一次该监测点的运行温度,环境温度传感器也会自动测量环境温度,这些温度数据通过2.4GHz无线信道传输到基站,基站会保存、记录这些数据。

主机会定时通过CAN总线或RS-485总线轮询各基站,各基站将收到的温度数据传输到主机,主机将总线温度数据进行处理并保存。

主机通过比较设备与环境的相对温升、室内与室外大气的相对温升,分析可能的过热情况,提前发出预警信号,提醒管理人员进行处理。

主机与集控站可以通过以太网方式进行通讯,或采用自定义温度模型按IEC61850标准与主机通讯。

1、数据传输基站功用数据传输基站(图1-1)由MCU、RS-485接口、CAN接口、2.45GHz 数字RF收发器、宽输入DC/DC直流稳压电源、IP68ABS外壳和高增益定向天线等组成工作原理:2.45GHzRF收发器收到传感器发来的数据会产生中断信号,MCU立即读取该数据,进行分类处理、并保存到内存和FLASH ROM中。

在主机通过CAN或485总线查询时将收到的数据传输到主机进行处理。

图1-12、数据传输基站布设标准室内安装的基站应该选择远离带电设备、导线的墙体、立柱,同时尽可能使基站信号覆盖范围广、电磁波视线良好的地点,安装位置通常应该控制在高度为2.5~3米的位置,便于安装、调试维护。

室外安装的基站应该选择远离带电设备、导线的墙体、杆塔,同时尽可能使基站信号覆盖范围广、电磁波视线良好的地点,安装位置通常应该控制在高度为2.5~3米的位置,并尽可能选择在集控室厂房上安装,便于布线和缩短信号线的长度,以及便于安装、调试维护。

3、数据传输基站安装方法先将数据传输基站同不锈钢万向节、安装支架(图3-1左)装配起来,再把这一整体用膨胀螺丝固定到已确定好位置的墙上(图3-1右)即可。

待数据传输基站安装好后,根据无线温度传感器的分布,调整一下基站朝向,对准测量区域后就可对其进行接线。

无源无线测温系统课件

无源无线测温系统课件
3、目前大多数无线测温采用的是有源的无线测温,无线温度传感器工作电源由 内部内置的锂电池供电,电池质量或使用环境等因素导致使用寿命往往低于设 计寿命,同时电池有爆炸等安全隐患。
电力行业测温的必要性和意义
在线测温的意义?
1、提升设备安全保障,及时、持续、准确反映设备运行状态下的健康程度, 降低设备事故率,符合“无人职守变电站”目标;
在线测温解决方案构架高压配电室方案1
工作站 通信管理服务器
无线接收主机
RS485总线
......
无线温度传感器
无线温度传感器
在线测温解决方案构架低压配电室方案2
工作站 通信管理服务器
集中接收主机
……
无线温度传感器
无线温度传感器
无线温度传感器
无线温度传感器
配网无线测温方案结构图 DTU
工作站
ห้องสมุดไป่ตู้GSM网络 DTU
无线温度传感器
……
无线温度传感器
软件系统



实时数 定温
温升
历史数

据采集 报警
报警
据显示
系统软件功能(实时温度数据)
系统软件功能(历史曲线图)
系统软件功能(历史数据分析)
产品安装与施工
开关柜内主要发热点 动静触点的结合部位
母排之间压接处 出线电缆与铜排压接处
对应数目 6个 3个 3个
安装部位 触头
当前测温手段的不足之处和难点?
1、中高压开关柜温度监测最大的难点为高压隔离,通过光纤隔离存在着沿面放 电问题,需较长的沿面爬电距离,无法很好的解决高压隔离问题,特别是在环 境不好的应用场合光纤表面容易受到污染。
2、光纤测温安装繁琐,需在每个测温点布一条光纤到主机,而无线测温只需将 无线温度传感器安装测温点处即可。

无线测温装置带多种传感器

无线测温装置带多种传感器

外形尺寸:主体尺寸:36mm*36mm*26mm
第一步:传感器配对好测温主机和高压开关柜号。
安装 方法
第二步:该面柜子的传感器配对测温部位。 第三步:打开传感器开关,用扎带捆绑于相应的测温部位。 第四步:如果传感器的探头是带线引出型,将线顶端的探头用扎
带捆绑于测温部位。
安装 移开式高压开关柜:母排, 静触头,电缆搭接等部位。
数据。为高压设备的维修提供累积数据,实现了高压设备热故障预知维修。
二、无线测温系统结构
2.1 无线测温系统结构图
第 4 页 共 44 页
2.2 无线温度传感器
电力温度监控专家 V1.3
无线温度传感器用于测量高压带电物体表面或接点处的温度,如高压开 关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温 度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等 组成(如下图所示)。传感器将采集到的温度信号通过无线网络发送到无线 式温度监测仪。
第 3 页 共 44 页
一、概述
电力温度监控专家 V1.3
高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中,甚
至有的监测点还处在密闭的空间中,由于强电磁噪声和高压绝缘、空间的限
制等问题,通常的温度测量方法无法解决这些问题而无法使用。我公司自主
开发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在
第 6 页 共 44 页
XY-CGQ-A1 传感器类型
电力温度监控专家 V1.3
参数介绍
温度测量范围:-25~+200℃
测量精度:±1℃(0~75℃),±2℃(-20~150℃)
温度采样频率:默认 1 分钟
无线温度传感器 (有源)

开关柜无线测温系统

开关柜无线测温系统

NT1000无线测温系统介绍系统组成:系统主要由无线温度传感器、测温通信终端(温度显示仪)、温度检测预警工作站三部分组成。

无线温度传感器:由控制单元、无线数据传输和温度测量三部分组成。

测温后,将温度数据通过无线方式传递给测温通讯终端。

主要安装在易发热的电缆连接、变压器与开关的表面。

每个无线温度传感器具有唯一的ID编号,实际安装使用时记录每个传感器的安装地点,并与编号一起录入温度检测工作站计算机数据库中。

传感器每隔一定时间(可以事先设定)自动发射一次监测点的温度数据,发现温度异常立即报警,可不受发送周期限制。

测温通信终端(温度显示仪):安装在集控室内,负责接收各无线温度传感器发送出的温度数据,在数据库中作长期保存,实时显示监测点.系统组网结构,可参考下图:1.无线温度显示仪温度显示仪负责与附近的传感器通信,接收显示传感器传回的温度信息,并将解析的温度信息上传至主站软件系统。

技术特色:.无线通讯,组网灵活.工业标准,坚固可靠.人性化插接口,便于安装调试.液晶显示,便于现场查看.操作便捷,省时省力技术指标:型号: NT100050HZ电源 220V±10%可配传感器数 270个MHz(免申请)频率范围: 433根据需要灵活设计传输距离(空旷) 100m~10km通讯方式 RS485485通讯波特率 9600bps显示 LED液晶显示工作温度 -50℃~+100℃工作湿度<95%RH主机尺寸30cm x25 cm x 70cm使用年限 10年显示仪功能:无线温度显示仪由无线收发模块、单片微处理器、LCD显示单元以及485通讯模块几部分组成, 能够准确自动接收温度传感器传来的测温数据,经过分析处理,在LCD液晶屏上直接显示。

显示仪能够实现以下功能:1. NT1000主机能够准确接受1-270个探头传来的温度数据。

2液晶屏能准确显示输出的每只传感器测量的数据,数据显示能够区分出那一路触头传来的温度数据以便用户能够方便的看出各个测量点的温度值。

无源无线开关柜测温系统-产品介绍及演示 ppt课件

无源无线开关柜测温系统-产品介绍及演示  ppt课件
Nhomakorabea18
ppt课件
5、后台管理软件
多种温度监测方式
系统设定自动采集任务,定时按照既定的采样频 率进行温度信息的采集。温度数据保存在数据库 中,用户可以设定时间区间、指定监控对象进行 历史温度信息的查询。
同时,用户可以在主站系统中指定某一具体的被 测设备或传感器进行实时的温度信息采集。
19
ppt课件
完备的告警机制
当设备温度的绝对值或温度的变化率超过上限,系 统为运行管理人员提供声音、光电、短信等多种方 式的告警信息。及时或预知性的发现和排除故障, 从而最大限度的保障电力设备的安全稳定运行。
完善的系统参数设置
建立各级电力设备温度监测及管理网络,管理温度 监测相关的被测设备、传感器、采集器等各类设备 档案。
供电电源 显示容量 仪表工作环境温度 仪表工作环境湿度 报警输出接口 通信接口
AC/DC 85 - 265V
单机支持18路温度传感器数据显示
-10℃ ~ 65℃ ≤95%RH 1路常开+1路常闭继电器无源节点 输出 RS232/RS485
16
ppt课件
4、测温主控终端
温度监测终端与温度采集器基于CAN总线 或无线自组网通信。
参数的远程下发,包括传感器温度校准、各类预警 值、时间、温度采集频率、传感器发射功率、信号 接受门限等。
无线
最小可达100ms一次
5V DC 400mA
8.38 cm x 5.33 cm x 2.54 cm
20年
14
ppt课件
3、温度监测仪
安装在被测设备上(如:开关柜仪表室柜 门),与温度采集器通过RS232接口,显 示实时温度信息、历史温度曲线及按照告 警规则发出告警。

三路无线温度检测系统设计

三路无线温度检测系统设计

一、系统方案构想温度的检测有许多方法,可供选择的器件和运用的技术也有多种。

三路无线温度检测系统采用近几年来成熟的各种温度传感技术、短距离无线通信技术、数据处理控制技术和功能化模块来构造基本的系统功能。

本系统要实现的是温度数据的测量、存储、显示及后期处理等功能,因此系统的总体结构可以构想为温度采集模块、短距离无线通信模块、系统控制及数据处理模块等几大部分。

二、系统硬件电路的设计1.温度采集部分电路设计(1)温度数据采集硬件接口电路。

89S51的 I/O 口线较少的特点,用多只DS18B20 型单线数字式集成温度传感器组成多点温度采集网络。

(2) 数字式温度传感器 DS18B20。

单总线是美国 DALLAS 半导体公司近年推出的新技术,它只定义了一根信号线,总线上的每个器件都能够在适当的时间驱动它,相当于把单片机的地址线、数据线、控制线合为一根信号线对外进行数据交换。

2.显示电路设计(1)串行液晶显示模块。

本次笔者在主机采用的是串行液晶显示模块。

该模块只占用5个I/O口。

采用得是串行通讯方式。

一个I/O口负责发送数据。

另一个I/O口负责输出串行时钟脉冲。

其余三个I/O中有一个负责复位,一个是LCD选择。

最后一个是数据地址选择。

由于液晶显示需要一个3V的背光电源所以再电路中加了一个芯片AMS1117,它起到的作用是将输入的5伏电压转换成3伏电压送给液晶显示模块。

(2)静态显示模块。

笔者选择74LS164 移位寄存器芯片用来做静态显示。

芯片将在串行口同步脉冲的作用下把串行口的数据按从低到高的顺序一位一位的送到移位寄存器中,再并行输出并持续保持其输出状态。

3.多路无线温度测量系统结构图系统由温度数据采集模块、键盘/显示模块、数据上传等部分组成。

一片PTR8000无线收发模块作为下位机,与多片温度传感器组成温度采集网络,完成多点温度数据的采集和无线发送;另一片 PTR8000 无线收发模块作为上位机,通过扩展显示、键盘等模块,完成温度数据的接收、显示。

无源无线SAW测温系统

无源无线SAW测温系统

型号
DSTS‐430‐ST01 DSTS‐432‐ST01 DSTS‐434‐ST01 DSTS‐436‐ST01 DSTS‐438‐ST01 DSTS‐440‐ST01
功能及适用范围 圆孔式传感器,利用设备自身螺钉固定。
●必选 ○可选

有线系列 DSTR‐RTS‐DT01
485 总线上行通信方式,。外带电源模块。
阅读器与主控终端之间通过工业总线进行本地数据传输。 主控终端进行本地所有开关柜温度监控信息的采集、存储、显示、管理,既进行本地监 控,也可以接入综合自动化系统等远程主站系统,实现开关柜温度的远程监控。
4
配电变压器
整体解决方案
中电科技德清华莹电子有限公司
无线
配变
温度传感器
阅读器
无线
无线 主控终端
5
中电科技德清华莹电子有限公司4典型应用变电站开关柜电缆头户外刀闸环网柜箱式变电站配电变压器输电线路变电站开关柜?整体解决方案远程主站专网无线公网无线无线温度传感器阅读器开关柜阅读器温度传感器开关柜工控机工业总线等传感器直接安装于开关柜温度待测点如隔离刀闸触头电缆接头等采用接触式测温方式测量各触点温度
传统的红外、光纤及有源无线测温系统在安全性、适用性、稳定性、实时性等方面存在 一定的技术缺陷。SAW 无源无线温度在线监测系统,基于声表面波技术测温技术应用于高压 电力设备的温度在线监测,于无源无线方式测量温度,有效的解决了传统测温技术在安全性、 可靠性、稳定性、实用性等方面存在的问题。
测温原理
阅读器通过天线发送射频信号,该射频信号将作 为传感器的激励信号。
返回的无线射频信号被阅读器天线接收,通过测 量无线射频信号的频率变化即可得到温度值。
无源无线SAW测温系统 询 问信号

无线测温系统

无线测温系统

无线测温系统一、项目背景2005年的《国家电网公司十八项电网重大反事故措施》,2006年的《高压开关设备专业工作总结》明确指出“载流故障主要集中在10~35KV中压开关设备,占87.5%,存在的问题是:触头过热,引线过热,常扩大为绝缘故障。

主要是由于开关柜的插头接触不良、插接偏心不正等原因导致过热,以致起弧烧坏设备。

”各类电气设备的接头、线夹和软硬母线等设备间的连接、并接部位以及隔离开关的动、静触头,高压开关柜等,由于制造质量、安装工艺、调试手段、设计不合理等诸多因素的影响,有时会出现不正常的发热现象,如果不及时正确地进行处理,会使故障进一步扩大。

有些会引起燃弧、放电,直至发生燃烧,甚至引起爆炸事故。

超温现象直接危及电力系统的安全稳定运行,后果不堪设想。

国家电力检测中心高压开关及直流电源质检中心,提供高压开关柜开关触头温度检测标准:开关设备最高周围空气温度:40℃,开关触头温升最高75℃。

随着设备负荷的增加,用户对供电可靠性要求的提高,接头过热在设备缺陷管理中成为一个越来越突出的问题。

另外在长期运行过程中,开关的触点和母线连接等部位因接触面氧化、螺丝松动、接线端子压接不实、接头的蠕变等原因也会导致接触面电阻增大而发热。

这些发热的部位有一大部分是在封闭高压的环境下,在带电的情况下运检人员采用常规办法无法有效监测到,从而导致接头部位加剧接触面氧化,接触电阻进一步增大……,形成恶性循环。

发展到一定阶段后,则会造成严重的故障或事故,轻则影响正常供电,扰乱正常的生产秩序;重则造成人身伤亡,设备、生产设施的损坏,造成重大经济损失。

在电力系统中,温度是表征设备运行正常的一个重要参数。

实行实时的温度在线监测可及时发现设备隐患而提前作出判断,为开关设备的维护和检修提供依据。

对某些位置进行在线温、湿度监测,把所有监测数据传输到控制室系统主机,统一监视,统一管理,这将大大提高设备维护的工作效率,提高设备运行的可靠性和安全性,实现提前发现事故隐患,避免恶性过热事故的发生,确保正常的生产运营。

nRF24L01 的无线温湿度检测系统电路及软件设计解析

nRF24L01 的无线温湿度检测系统电路及软件设计解析

nRF24L01的无线温湿度检测系统电路及软件设计本文提出了一种针对无线数据传输问题的解决方案,该方案基于nRF24L01来设计无线温度采集系统。

该系统采用低功耗、高性能单片机STC12C5A08S2和温湿度传感器DHT11来构成多点、实时温湿度监测系统,最后在PC机上完成配置、显示和报警等功能。

该系统使用方便,扩展十分容易,可广泛应用于各种工农业生产和养殖等场合。

0引言在当今的工农业生产中,需要进行温湿度采集的场合越来越多,准确方便地测量温度变得至关重要。

传统的有线测温方式存在着布线复杂,线路容易老化,线路故障难以排查,设备重新布局要重新布线等问题。

特别是在有线网络不通畅或由于现场环境因素的限制而不便架设线路的情况下,给温湿度的数据采集带来了很大的麻烦。

要想监测到实时的温湿度数据,就必须采用无线传输的方式对数据进行采集、发送、接收并对无线采集来的数据通过上位机进行处理,以控制并监测设备的运行情况,减少不必要的线路设备开支。

1系统组成框图本文设计的多路无线温湿度检测系统将单片机检测控制系统和射频通信系统相结合,系统由主机和从机两部分构成,从机负责检测温湿度,并将采集到的数据通过射频系统发送给主机,主机接收从机发送过来的信号,并通过串口和PC机进行通信,记录数据。

同时可通过PC机设定报警数据上下限。

其系统组成框图如图1所示。

图1系统组成框图2系统硬件电路系统的温湿度数据采用数字式温湿度传感器DHT11进行数据采集,以51系列增强型单片机STC12C5A08S2为核心和无线射频nRF2401构成收发电路,从机使用液晶LCD1602显示,主机显示则使用LCD12864,整个显示系统可与PC上位机相连接。

2.1温湿度采集电路设计DHT11是一款含有已校准数字信号输出的温湿度复合传感器。

该传感器应用专用的数字模块采集技术和温湿度传感技术,具有极高的可靠性与卓越的长期稳定性。

图2所示为其温度采集电路。

DHT11传感器包括一个电阻式感湿元件和一个NTC 测温元件,可与高性能8位单片机相连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
