高强螺栓连接施工工艺

高强螺栓连接施工工艺高强螺栓连接是近年发展起来的一种新型连接型式，高强螺栓和螺母均用高强度钢制成。

通过拧紧螺栓，对高强螺栓施加以强大的预拉力，借高强螺栓轴力夹紧经摩擦处理的板束，从而使板面之间产生摩擦力，并以摩擦力传递外力。

这种连接型式具有：传力均匀，受力性能好，承载力高，耐疲劳，安全可靠；施工简便、迅速，易于掌握，可以拆换等优点。

本工艺标准适用于钢结构安装用高强螺栓施工。

一、材料要求1、高强螺栓有大六角头高强螺栓和扭剪型高强螺栓两类。

其力学性能和紧固后的连接性能相同，只外形和操作工艺不同；扭剪型高强螺栓只少一个垫圈。

要求螺栓、螺母、垫因配套，均应附有质量证明书，并应符合设计要求和国家标准的规定。

螺栓、螺母、垫圈不配套，螺纹损伤的不能使用；如有锈蚀应抽样检查紧固轴力，满足要求后方可使用。

2、涂料涂料的品种、性能和色泽均应符合设计要求，并应有质量证明书。

二、主要机具设备1、机械设备砂轮机、喷砂机、电钻等。

2、主要工具电动扭矩扳手、手动扭矩扳手、一般开口扳手、轴力计、钢尺、铰刀、尖头撬律、冲钉、钢钎等。

三、作业条件1、编制高强螺栓安装操作规程，或施工工艺卡，并进行技术交底。

2、备齐操作机具设备，并进行维修、试用，使处于完好状态；钢尺，电动、手动扭矩扳手应经计量部门检定校正，并取得证明。

3、检查安装钢构件的轴线和连接部位的位置、标高是否符合设计要求，如有过大偏差应及时处理。

4、检查连接部位螺栓孔的孔径和孔距、孔边的光滑度是否符合要求，有毛刺的必须去掉。

5、对高强度大六角头螺栓和扭剪型高强螺栓的连接副，应按出厂批号分别复验扭矩系数和预拉力。

前者的平均值和标准差；后者的平均值和变异系数，均应符合国家现行《钢结构高强螺栓连接的设计、施工及验收规程》的规定。

6、对构件的连接部位及垫板的摩擦面，安装前，应逐组复验所附试件的摩擦系数，合格后方可进行安装。

摩擦面严禁被油污、油漆等污染。

7、检查高强螺栓的数量、规格、配套和外现质量，符合要求的，按规格分类装箱存放备用，不合要求的按有关规定处理。

大六角高强度螺栓连接施工工艺1

大六角高强度螺栓连接施工工艺一、范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。

二、施工准备1、材料：1.1螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；1.2大六角头高强度螺栓的规格、尺寸及重量应符合规定。

1.3大六角高强度螺母的规格、尺寸及重量应符合规定。

1.4高强度垫圈的规格、尺寸及重量应符合规定。

1.5不同等级的大六角头高强度螺栓的材料性能必须符合规定。

1.6不同规格的高强度螺栓的机械性能、拉力应符合规定。

1.7大六角头高强度螺栓的硬度应符合规定。

1.8大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按规定配套使用。

1.9大六角头高强度螺栓验收入库后应按规格分类存放。

应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。

1.10大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。

螺栓不得粘染泥土、油污，必须清理干净。

2、主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、锤子等等。

3、作业条件：3.1高强度螺栓连接摩擦面必须符合设计要求，摩擦系数必须达到设计要求。

摩擦面不允许有残留氧化铁皮。

3.2摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。

3.3施工部位摩擦面应防止被油污和油漆等污染，如有污染必须彻底清理干净。

3.4调整扭矩扳手。

根据施工技术要求，认真调整扭矩扳手。

扭矩扳手的扭矩值应在允许偏差范围之内。

施工用的扭矩扳手，其误差应控制在±5%以内。

校正用的扭矩扳手。

其误差应控制在±3%以内。

（1）当施工采用电动扳手时，在调好档位后应用扭矩测量扳手反复校正电动扳手的扭矩力与设计要求是否一致。

扭矩值过高，会使高强度螺栓过拧，造成螺栓超负载运行，随着时间过长，会使大六角头高强度螺栓产生裂纹等隐患。

当扭矩值过低时，会使高强度螺栓达不到预定紧固值，从而造成钢结构连接面摩擦系数下降，承载能力下降。

高强螺栓连接施工工艺标准

高强螺栓连接施工工艺标准1. 引言本文档旨在规范高强螺栓连接的施工工艺标准，以确保连接的稳固性、安全性和可靠性。

高强螺栓连接广泛用于各种钢结构的建筑、桥梁、机械设备等领域，因其具有高强度和易拆卸的特点而被广泛应用。

本文档主要包括高强螺栓连接的材料要求、施工前准备、施工工艺、验收标准等内容。

2.1 螺栓材料高强螺栓的材料应符合以下要求：•螺栓应采用符合国家标准的高强度螺栓，如GB/T 3632等。

•螺栓的材料应为合金钢，具有一定的强度和耐腐蚀性。

•螺栓的强度等级应符合设计要求，常用的强度等级有8.8、10.9、12.9等。

高强螺栓的螺母材料应符合以下要求：•螺母应采用符合国家标准的高强度螺母，如GB/T 6170等。

•螺母的材料应与螺栓材料相匹配，具有一定的强度和耐腐蚀性。

2.3 垫圈材料高强螺栓连接中使用的垫圈应符合以下要求：•垫圈应采用合格的弹性材料制成，如弹性橡胶、石棉橡胶等。

•垫圈的规格尺寸应符合设计要求。

•垫圈的厚度应根据实际情况确定，以保证连接的紧固力和密封性。

3. 施工前准备在进行高强螺栓连接施工前，应进行以下准备工作：根据设计要求和现场情况，制定合理的施工方案，包括选用的螺栓规格、紧固力要求、施工顺序等。

3.2 材料检查确保所使用的高强螺栓、螺母和垫圈材料符合要求，材料的批次和证书应与质检部门核实。

检查使用的扳手、扭力扳手等工具的准确度和可用性，确保工具可靠且能满足施工要求。

3.4 工作环境准备清理施工现场，确保安全和整洁，并提供所需的安全防护措施，如安全带、安全网等。

3.5 人员培训培训施工人员，使其了解施工要求、工艺标准和安全注意事项，确保施工人员具备必要的技能和知识。

4. 施工工艺4.1 钻孔根据设计要求和螺栓规格，使用合适的钻头对连接薄板或梁柱进行钻孔，孔径和孔深应符合设计要求。

4.2 清洗孔口用钢丝刷、气枪等工具将孔口清洁干净，去除孔口的锈蚀、油污和杂质，以确保螺栓的贴合度和摩擦力。

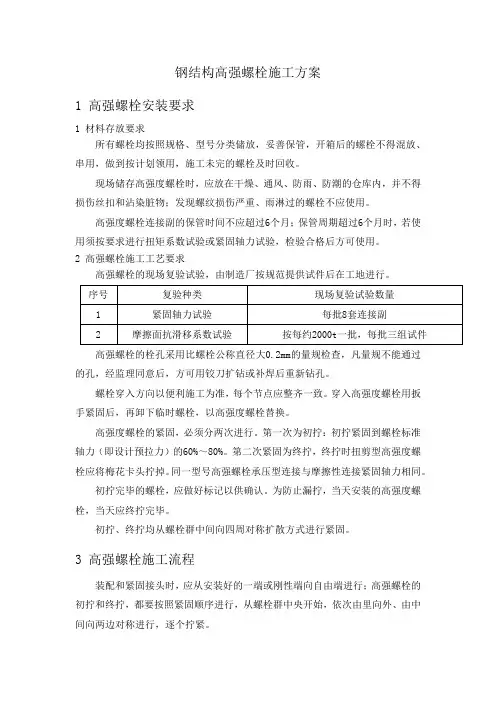

钢结构高强螺栓施工方案

钢结构高强螺栓施工方案1 高强螺栓安装要求1 材料存放要求所有螺栓均按照规格、型号分类储放，妥善保管，开箱后的螺栓不得混放、串用，做到按计划领用，施工未完的螺栓及时回收。

现场储存高强度螺栓时，应放在干燥、通风、防雨、防潮的仓库内，并不得损伤丝扣和沾染脏物；发现螺纹损伤严重、雨淋过的螺栓不应使用。

高强度螺栓连接副的保管时间不应超过6个月；保管周期超过6个月时，若使用须按要求进行扭矩系数试验或紧固轴力试验，检验合格后方可使用。

2 高强螺栓施工工艺要求高强螺栓的现场复验试验，由制造厂按规范提供试件后在工地进行。

高强螺栓的栓孔采用比螺栓公称直径大0.2mm的量规检查，凡量规不能通过的孔，经监理同意后，方可用铰刀扩钻或补焊后重新钻孔。

螺栓穿入方向以便利施工为准，每个节点应整齐一致。

穿入高强度螺栓用扳手紧固后，再卸下临时螺栓，以高强度螺栓替换。

高强度螺栓的紧固，必须分两次进行。

第一次为初拧：初拧紧固到螺栓标准轴力（即设计预拉力）的60%～80%。

第二次紧固为终拧，终拧时扭剪型高强度螺栓应将梅花卡头拧掉。

同一型号高强螺栓承压型连接与摩擦性连接紧固轴力相同。

初拧完毕的螺栓，应做好标记以供确认。

为防止漏拧，当天安装的高强度螺栓，当天应终拧完毕。

初拧、终拧均从螺栓群中间向四周对称扩散方式进行紧固。

3 高强螺栓施工流程装配和紧固接头时，应从安装好的一端或刚性端向自由端进行；高强螺栓的初拧和终拧，都要按照紧固顺序进行，从螺栓群中央开始，依次由里向外、由中间向两边对称进行，逐个拧紧。

高强螺栓的紧固顺序示意图安装高强螺栓、初拧（依次由里向外、中间向2 高强螺栓施工注意事项（1）高强螺栓安装时穿入的临时螺栓和冲钉数量不得少于安装总数的1/3，且不得少于两个临时螺栓，冲钉穿入数量不宜多于临时螺栓的30%。

高强螺栓应能自由穿入，如不能自由穿入应用铰刀或磁力钻进行修整，修整后孔的最大直径应小于1.2倍螺栓直径。

修孔时，为防止铁屑落入板夹缝中，铰孔前应将四周螺栓全部拧紧，使板密封后再进行。

高强度螺栓施工工艺及使用注意事项

高强度螺栓施工工艺及使用注意事项高强度螺栓是用高强度钢制造的，需要施以较大预紧力的螺栓。

多用于桥梁、钢轨、高压设备等。

今天就随小编来看看高强度螺栓施工工艺及其使用注意事项，以供大家参考。

高强度螺栓是用高强度钢制造的，需要施以较大预紧力的螺栓。

多用于桥梁、钢轨、高压设备等。

今天就随小编来看看高强度螺栓施工工艺及其使用注意事项，以供大家参考哦。

高强度螺栓施工工艺——材料及主要机具：1、螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。

2、高强螺栓入库应按规格分类存放，并防雨、防潮。

遇有螺栓、螺母不配套，螺纹损伤时，不得使用。

螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。

螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。

必须按批号，同批内配套使用，不得混放、混用。

3、主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。

高强度螺栓施工工艺——作业条件：1、摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一要求Q235钢为0.45以上，16锰钢为0.55以上）。

摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。

采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。

摩擦面防止被油或油漆等污染，如污染应彻底清理干净。

2、检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。

3、同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。

4、电动扳手及手动扳手应经过标定。

高强度螺栓使用注意事项——质量方面注意事项1、表面浮锈、油污、螺栓孔壁有毛刺、焊瘤等均应清理干净。

2、接触摩擦面处理后要达到规定的抗划移系数要求。

使用的高强度螺栓应有配套的螺母、垫圈，使用时按配套使用，不得互换。

3、处理好的构件摩擦面安装时不允许沾油污、泥土等杂物。

高强度螺栓施工工艺

高强度螺栓施工工艺适用范围：用于工业与民用建筑钢结构工程中的高强度螺栓连接的施工与验收。

一、材料要求(一)高强度螺栓的规格数量应根据设计的直径要求，按长度分别进行统计，根据施工实际需要的数量多少、施工点位的分布情况、构件加工质量和运输损坏情况、现场的储运条件、工程难度等因素，考虑20%~5%的损耗，进行采购。

(下)高强度螺栓连接副必须经过以下试验符合规范要求时方可出厂：1.材料的炉号、制作批号、化学性能与机械性能证明或试验。

2.螺栓的楔负荷试验。

3.螺母的保证荷载试验。

4.螺母及垫圈的硬度试验。

5.连接件的扭矩系数试验（注明试验温度）。

大六角头连接件的扭矩系数平均值和标准偏差；扭剪型连接件的紧固轴力平均值和变异系数。

6紧固轴力系数试验。

7产品规格、数量、出厂日期、装箱单。

二、主要机具(一)高强度螺栓施工最主要的施工机具就是力矩扳子，根据施工对象分别有：1 扭剪型高强度螺栓用扳子。

目前我们在市场上常见的日本产扭剪型高强度螺栓扳子的性能参数见下表。

日本产扭剪型高强度螺栓用板子的性能电动扭矩扳子一般由机体、扭矩控制盒、套筒、反力承管器、漏电保护器组成，常用的电动扭矩扳子性能参见下表。

电动扭矩扳子性能可调扭矩值范围：98-980N·m主视表精度：4.9 N·m副视表精度：0.49 N ·m负荷方向：柄长度：1.4m4.通用机具、手动工具。

为提高施工效率，我们一般还可以选用风动扳手进行初拧，根据风动扳手的标准扭矩调节空气压力即可初步设定扳手的输出扭矩，用于螺栓的初拧，可大大提高施工效率。

其他必备的工具有：检测合格的力矩扳手（其中至少一把应送有关部门进行校准，在施工中一般不用于直接施工，专用于其他施工工具的校准和施工检测）、手动棘轮扳手、橄榄冲子（俗称过眼冲钉，形似橄榄）、力矩倍增计、手锤、钢丝刷等。

三、作业条件(一)高强度螺栓长度的选用。

高强度螺栓紧固后，以丝扣露出2-3扣为宜，一个工程的高强度螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度＝板束厚度＋附加长度螺栓长度取整为5mm的倍数，余数2舍3进，对于长度特别长的可以取为10mm的整倍数进行归类。

高强度螺栓施工工艺

高强度螺栓施工工艺概述：高强度螺栓是一种常用于建筑和工程结构中的紧固件，其具有出色的抗剪、抗拉和抗扭转能力。

在工程领域中，高强度螺栓的正确施工非常重要，以确保结构的安全和稳定性。

本文将介绍高强度螺栓的施工工艺，包括材料准备、预装和调整、紧固和测试等步骤。

一、材料准备1. 选择合适的高强度螺栓型号和规格，在设计阶段确定所需的螺栓尺寸和性能等级。

2. 在施工前仔细检查螺栓的质量和外观，确保没有明显的缺陷或损坏。

3. 准备适当的工具和设备，如梯子、扳手、电动扳手、千斤顶等。

二、预装和调整1. 将螺栓按照设计要求预装到连接件上，并使用适当的扭矩工具调整螺栓的初始紧固力。

2. 在预装过程中，要确保螺栓和连接件的表面清洁，并使用适当的润滑剂。

3. 根据设计要求，在预紧后进行调整，确保螺栓的正确位置和紧固力。

三、紧固1. 使用正确的工具和设备，如扳手或电动扳手，逐步紧固螺栓。

2. 根据设计要求，严格控制螺栓的紧固扭矩或拉伸力。

3. 注意螺栓的顺序紧固，确保各个螺栓均匀受力。

四、测试1. 进行结构的静载试验，以验证螺栓的紧固效果和结构的稳定性。

2. 使用适当的测试设备和方法，测量螺栓的紧固力，确保其符合设计要求。

3. 定期进行螺栓的检查和维护，以确保其长期的工作性能和安全性。

五、安全注意事项1. 在施工过程中，遵循相关的安全规定，确保施工人员的安全。

2. 确保螺栓紧固工具和设备的安全性能，避免人员和设备的损坏。

3. 定期培训和指导施工人员，提高他们的安全意识和操作技能。

结论：高强度螺栓的施工工艺对于建筑和工程结构的安全和稳定性至关重要。

正确的施工流程包括材料准备、预装和调整、紧固和测试等步骤。

在施工过程中，要注意安全事项，并定期检查和维护螺栓的工作性能。

只有妥善施工和保养，才能确保螺栓的可靠性和结构的稳定性。

高强度螺栓安装工艺

高强度螺栓安装工艺高强度螺栓被广泛的应用于高层钢结构中，是因为它能够在保证工程质量要求的前提下，减少工人劳动强度，加快工程施工进度。

本工程所用高强度螺栓，为10.9级扭剪型高强螺栓。

1.高强螺栓施工前准备工作1）施工工具准备：电动扭矩扳手、测力扳手、电动铰刀、钢刷、扁铲、过镗冲、撬棍等。

2）高强度螺栓技术复验（1）核对高强螺栓的出厂质量证明书是否符合标准规定。

（2）随机抽取部分螺栓检查其外观质量和外形尺寸。

要求表面不得有裂纹和伤痕等缺陷，外形尺寸须符合规范。

（3）按出厂批号分批量进行扭矩系数与轴力复验。

要求扭矩系数平均值应该与供货厂家提供的质量保证书一致，轴力平均值符合国家规范要求，变异系数不得大于10%。

（4）摩擦面抗滑移系数试验。

本工程中，按照每2000吨钢结构为一批，不足2000吨按照一批计算，每批试件3-5组，进行摩擦面滑移系数试验。

要求摩擦系数的平均值不得低于设计值，变异系数不得大于10%。

3）高强度螺栓的保管、发放（1）高强度螺栓应存放在干燥、防腐的仓库内。

（2）存放时，应按原包装，分规格类型进行保管，领用按批号配套发放，严禁混放、混用。

（3）设专人负责保管、发放。

4）构件摩擦面质量检查摩擦面表面不得有浮锈、油污、油漆等杂物，否则应清理达规范要求为止。

清理时一般使用钢丝刷，铲刀，不得使用磨光机。

2.高强度螺栓安装程序1）钢柱、钢梁吊装到位后，采用普通螺栓临时固定，待钢柱、钢梁调整后立即更换高强度螺栓。

2）高强度螺栓的穿孔（1）穿孔前应核对其规格型号，以防错用。

（2）穿孔时应能自由通过，严禁锤击穿孔。

（3）螺栓同连接板的接触面之间应保持平整，同节点处的螺栓安装方向应一致。

3）高强度螺栓的紧固（1）高强度螺栓的拧紧分为初拧与终拧两个工序。

（2）高强螺栓一经穿孔应立即进行初拧。

初拧扭矩值应为终拧值的60-70%。

（3）高强度螺栓初拧30分钟后，宜进行终拧，不得拖延到12小时以上。

终拧采用专用电动力矩扳手，以螺栓尾部的梅花头拧断为准。

高强螺栓施工工艺

高强螺栓施工工艺引言：高强螺栓是一种常用于建筑结构连接的紧固件。

其具有高强度和耐久性的特点，能够提供稳定和可靠的连接。

本文将介绍高强螺栓施工工艺，包括材料准备、施工步骤和注意事项。

一、材料准备在进行高强螺栓施工之前，必须准备好所需的材料。

以下是一些常见的材料清单：1. 高强度螺栓：根据工程设计要求选择适当规格和等级的高强度螺栓。

2. 螺母和垫圈：螺母和垫圈也需要根据设计要求进行选择，确保与高强螺栓匹配。

3. 扭剪螺栓：扭剪螺栓通常用于需要更高的防盗性能的场合，也需要根据工程要求选择适当的规格和等级。

4. 扭剪螺母和垫圈：与扭剪螺栓相匹配的螺母和垫圈也需要准备。

5. 助力工具：一些助力工具，如扭矩扳手和电动扭剪枪等，可以提高施工效率和准确性。

二、施工步骤1. 前期准备：a. 根据工程图纸和设计要求，确定高强螺栓的位置和数量。

b. 清理工作区域，确保表面干净平整。

c. 检查高强螺栓和配件的完整性。

2. 安装高强螺栓：a. 根据设计要求，在适当的位置钻孔。

b. 清除孔内的杂质和灰尘。

c. 将高强螺栓插入孔中，并使用扳手或电动工具旋紧螺栓。

d. 校准螺栓位置，并确保螺栓与结构的接触紧密。

3. 安装螺母和垫圈：a. 在高强螺栓的外侧，放置一个垫圈。

b. 将螺母放在垫圈上，并旋紧，但不要过度拧紧。

4. 扭剪螺栓的安装：a. 钻孔和清理工作与常规高强螺栓相同。

b. 将扭剪螺栓插入孔中，并用扭剪枪上的电动工具旋紧。

c. 使用扭矩扳手检查螺栓是否达到设计要求的扭矩。

5. 扭剪螺母和垫圈的安装：a. 在扭剪螺栓的外侧，放置一个垫圈。

b. 将扭剪螺母放在垫圈上，并使用扭剪枪或扭矩扳手旋紧。

三、注意事项在高强螺栓施工过程中，需要注意以下事项：1. 使用符合相关标准和规范的高强度螺栓、螺母和垫圈。

2. 按照设计要求进行孔的钻造和清理，确保孔内没有杂质和灰尘。

3. 选择适当的工具和设备，确保螺栓和配件的正确安装。

4. 将高强螺栓和配件的摆放位置和顺序保持一致，避免混乱。

高强螺栓施拧几点要求

高强度螺栓施工的几点要求一、高强度螺栓验收1、高强度螺栓连接副由一个10.9s高强度大六角头螺栓、一个10H高强度大六角螺母和两个HRC35～45高强度垫圈组成。

本《要求》所称“高强度螺栓”系指“高强度螺栓连接副”。

2、高强度螺栓的规格尺寸、技术条件，除应符合国标GB/T1228～1231－2006的规定外，还应满足各自供货协议书关于扭矩系数平均值的要求。

验收时制造厂应以批为单位供货，并提供产品质量检验报告书及出厂合格证，施工单位对产品进行抽查验收，并作好检验记录，不合格者不得使用。

3、制造厂应按国标GB/T1231－91第6.3条之规定包装，在包装箱醒目的位置注明规格、批号、数量、生产日期等，以便于施工单位储存保管。

二、高强度螺栓储存管理1、高强度螺栓入库时应清点检查，按包装箱上注明的规格、批号分类存放，要作好防潮、防尘工作，底层应以木板垫高通风，垫高高度至少30cm以上，靠墙的地方离墙至少50cm远，防止高强度螺栓表面状况改变和锈蚀。

入库后要建立库存明细表和发放登记表，加强管理。

2、本桥钢梁架设周期长，高强度螺栓用量大，制造厂将根据架梁进度分数次供货，每次供货为一供货批，工地不同供货批的高强度螺栓不得混放。

3、螺栓、螺母、垫圈应尽可能保持其原有表面处理状况。

为不使高强度螺栓的扭矩系数发生变化，保管期内不得任意开箱，防止高强度螺栓生锈和沾染污物。

4、如确需开箱在螺栓头部写明长度，应在干燥空气条件下进行。

开箱后仅在螺栓头部写明长度，不必穿入垫圈拧上螺母（此项工作宜在桥上使用螺栓前进行）。

每处理完一盒立即封闭一盒，处理完一箱立即封闭一箱。

5、每个施拧工班应指派专人领取高强度螺栓，领料单由值班技术人员签字生效。

搬运过程中要轻拿轻放，防止螺纹碰伤。

6、高强度螺栓箱外裸露，尤其施拧前在桥上长时间裸露，必将导致扭矩系数发生变化。

因此，应根据当天施拧实际需用规格领取足够数量的高强度螺栓在桥上开箱，用多少开多少箱。

高强度螺栓连接施工工艺标准

3.5 高强度螺栓连接施工工艺标准3.5.1 适用范围本工艺标准适用于工业与民用建筑钢结构工程中的高强度螺栓连接的施工。

3.5.2 基本规定3.5.2.1 高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后开始施工。

3.5.2.2 高强度螺栓的制孔按表3.5.2.2-1的要求选配，高强度螺检连接构件制孔允许偏差见表3.5.2.2-2，高强度螺栓的孔距和边距值见表3.5.2.2-3，高强度螺栓连接构件的孔距允许偏差见表3.5.2.2-4。

高强度螺栓孔径选配表表注：承压型连接(如柱或抗剪桁架的压杆连接)中的高强度螺栓孔径可按表中值减少0.5～1.0mm。

高强度螺栓连接构件制孔允许偏差表高强度螺栓的孔距和边距值表注：1.d o为高强度螺栓的孔径；t为外层较薄板件的厚度。

2.钢板边缘与刚性构件(如角钢、槽钢等)相连的高强度螺栓的最大间距，可按中间排数值采用。

3.设计有规定时按设计要求采用。

高强度螺栓连接构件的孔距允许偏差表注：孔的分组规定：1.在节点中连接板与一根杆件相连的孔划为一组。

2.接头处的孔：通用接头——半个拼接板上的孔为一组；阶梯接头——两接头之间的孔为一组。

3.在两相邻节点或接头间的连接孔为一组，但不包括1、2所指的孔。

4.受弯构件翼缘上，每1m长度内的孔为一组。

3.5.3 施工准备3.5.3.1 技术准备(1)高强度螺栓长度的选用高强度螺栓紧固后，以丝扣露出2～3扣为宜，一个工程的高强螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度=板束厚度＋附加长度螺栓长度小于100mm取整为5mm的倍数，余数2舍3进，螺栓长度大于100mm可以取为10mm的整倍数进行归类。

高强度螺栓的附加长度可参考表3.5.3.1-1。

高强度螺栓的附加长度表(2)施工轴力与终拧力矩的换算表3.5.3.1-2和表3.5.3.1-3列出了一般国产和进口(日本产)高强度螺栓允许的施工轴力。

高强螺栓施工方案

高强螺栓施工方案
（一）施工准备
高强度螺栓，按性能等级的不同，均应有明显的标志，以便使用时不混淆出错。

高强度螺栓在运输、保管过程中，应轻装、轻卸，防止损伤螺纹。

设立现场高强螺栓库房。

高强度螺栓应按包装箱上注明的批号、规格分类保管，室内存放，堆放不宜过高，防止生锈和沾染账物。

高强度螺栓在安装使用前严禁任意开箱。

工地安装时，应按当天高强度螺栓需要使用的数量领取。

当天安装剩余的应妥善保管，不得乱扔、乱放。

在安装过程中，不得碰伤螺纹及沾染赃物。

螺栓安装工具：电动扳手、活扳手、扭矩扳手、专用拉力计。

（二）工艺原理
由于镀锌扭剪高强螺栓，摩擦面太光滑无法达到设计要求，所以想通过对螺栓施加扭矩达到设计预应力根本无法实现。

根据设计规定采用专用拉力计工具，按规范规定施加轴向预拉力，待拉力计数值达到规范规定时，用扳手把螺栓扭紧。

从而达到设计对节点连接的受力要求。

（三）施工方法：
根据该塔的工程特点，可以把该塔分成若干段，每一段施工完毕，调整纠偏完毕后，先用普通扳手进行初拧，经过一段时间，经过风力等外力作用使铁塔已安装部分受力均匀后，再进行终拧，终拧时用拉力计把高强螺栓拉到设计预拉力的1.1倍，因为考虑到铁塔经过一段时间之后，预拉力有部分损失，所以铁塔安装完毕之后，此时的预拉力与设计才能基本保持一致。

高强度螺栓安装施拧工艺规程

高强度螺栓安装施拧工艺规程1一般要求1.1 高强度螺栓连接副的紧固宜采用扭矩法施工；检查和验收可采用“松扣回扣法”，当试验数据足够且准确时，也可采用“紧扣法”。

1.2 每套高强度螺栓连接副应为一根螺栓、一个螺母和两个垫圈，并应配套使用。

高强度螺栓连接副不得重复使用。

1.3 高强度螺栓的预拉力应符合表1.3的规定。

1.4 当环境温度低于-10℃、摩擦面潮湿或暴露于雨雪中时•，不得进行螺栓的安装和施拧作业；雨雪后施工时，应采取措施保证栓接板面干燥。

1.5 高强度螺栓连接副在安装和施拧作业时，应遵守相关的安全规定。

2施工准备2.1 高强度螺栓连接副进场后，应按本规范附录A的规定进行扭拒系数试验，试验后超过6个月再使用时，应重新进行扭矩系数试验，检验合格方可使用。

2.2 对损伤严重的栓接板面，施工前应按相应的涂装工艺重新处理。

2.3 对高强度螺栓连接副进行施拧前，应检查确认板缝中无任何杂物。

2.4 作业者应是经培训考核合格、能熟练进行安装施拧操作的专业人员。

2.5 应配备足够的高强度螺栓连接副施工的工具，施拧和检查用的扳手应在施工前进行标定和校正，并应符合下列规定：（1）施拧用电动扳手和定扭矩讯响扳手应编号使用，每台电动扳手和控制器及稳压电源,应固定配套编号，不得混杂。

（2）对标定好的电动扳手应指定专人使用，在使用过程中严禁随意调节控制器的旋钮。

（3）高强度螺栓连接副施拧所用扭矩扳手的扭矩误差不得超过使用扭矩值的±5%,检查所用扭矩扳手的误差不得超过使用扭矩值的±3%。

3.1 高强度螺栓连接副的安装应在构件的位置精确调整定位后进行，且螺栓、螺母和垫圈应按制造厂提供的批号配套使用。

3.2 安装高强度螺栓连接副时，构件连接部位的摩擦面应保持清洁、干燥。

3.3 安装高强度螺栓连接副时，螺栓头一侧和螺母一侧应各置一个垫圈，垫圈有内倒角的一侧应分别朝向螺栓头或螺母支承面。

螺栓的长度应符合安装图的规定，穿入方向应全桥一致。

浅谈高强度螺栓连接形式与施工要求

浅谈高强度螺栓连接形式与施工要求高强度螺栓连接具有受力性能好、耐疲劳、抗震性能好、连接刚度高、施工简便等优点，被广泛应用于建筑钢结构和桥梁钢结构现场拼装节点等重要连接中，成为钢结构安装的主要手段之一。

按受力状况主要分为摩擦型连接、承压型连接，其中摩擦型高强度螺栓是目前我国主要采用的连接形式。

本文结合现行相关规范和技术规程，对其进行分析比较。

一、受力性能摩擦型连接：连接接头处用高强度螺栓紧固，使连接板层夹紧，利用产生于连接板接触面间的较大摩擦力来传递外荷载。

板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），高强度螺栓在连接接头中不受剪，只受拉并由此给连接件之间施加接触压力，这种连接应力传递圆滑，接头刚性好（图1）。

承压型连接：当外力超过最大摩擦阻力时，接头发生明显的滑移，高强度螺栓杆与连接板孔壁接触并受力，这时外力靠连接接触面间的摩擦力、螺栓杆剪切及连接板孔壁承压三方共同传递。

该种连接承载力高，但连接变形大。

其工作性能与普通螺栓完全相同，只是由于螺杆预拉力的作用和高强度钢的应用使连接的性能优于普通螺栓连接（图2）。

（一）设计极限状态摩擦型连接：在荷载设计值下，连接件之间产生相对滑移，作为其承载力极限状态，即板件间的摩擦力刚要被克服的极限状态。

摩擦型连接绝对不允许连接件滑移，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态。

承压型高强螺栓连接设计本意是充分螺栓的承载能力，节约螺栓，所以《钢结构设计规范》（GB50017-2003）取消了"高强螺栓承压型连接关于摩擦面抗滑移系数的具体要求和承压型高强螺栓连接的高强螺栓的受剪承载力设计值不得大于按摩擦型连接计算的1.3 倍"之规定。

为统一标准，现行的《钢结构高强度螺栓连接的设计、施工及验收规程》（GJG82-90）也应取消上述有关规定和"承压型连接在荷载标准值下，连接件间产生相对滑动，作为其正常使用极限状态。

"的规定。

高强螺栓施工工艺要点

高强螺栓施工工艺要点1. 高强螺栓的概述高强螺栓是一种结构工程中常用的紧固件，它具有抗剪、抗拉、抗扭等多种性能，特别适合用于大型工程和高强度结构中。

高强螺栓一般根据其材料和制造工艺的不同，可分为几种类型，包括高强度螺栓、高强度螺钉、高强度膨胀螺栓等等。

2. 高强螺栓的施工工艺要点高强螺栓的施工工艺是影响螺栓结构安全可靠性的重要因素。

下面是高强螺栓施工中的重点要点：2.1. 螺孔的处理高强螺栓的螺孔要求直径精确、表面光滑、长度深度符合设计要求，并且在孔壁中不得有裂纹、气孔等缺陷，以确保螺栓和基础的紧密连接。

2.2. 清洁工作施工前需清洗螺孔，将灰尘、油污、杂物等物质清除干净，以确保螺栓紧固的质量。

2.3. 测试螺栓质量在施工过程中，需要通过现场检验仪器、金属检测仪器和化学分析等工具，来测试螺栓的质量是否符合要求。

并在有些项目中，还需要进行扭矩角度测试，以验证螺栓是否正确安装。

2.4. 螺栓的计算在施工之前要进行螺栓的计算，并且考虑到结构的安全、稳定和持久性等因素，才能达到预期的效果。

2.5. 紧固力的调整在紧固之前，要先确定好紧固力标准，以控制螺栓紧固力的大小。

通过高精度扭力扳手来实现。

2.6. 防止过度紧固过度紧固容易引起螺栓和螺孔的损坏，因此需要严格控制紧固力，并使用锁紧剂等工具来避免过度紧固。

2.7. 其他注意事项（1）避免缩短螺栓的长度，这样会降低其强度和稳定性。

（2）在螺栓连接处安装垫圈，以增加摩擦力、分散力、避免螺栓头触碰，从而保护螺栓的稳定性。

3. 结论高强螺栓的施工非常重要，对于建筑结构的牢固性和安全性都有很大影响。

要想确保螺栓的牢固度，需要对螺栓进行精细的设计和计算，并正确施工。

以上是高强螺栓施工的重点要点，希望能对相关人员提供帮助。

(整理)5高强螺栓安装要求及法兰贴合面的工艺要求.

第五章高强度螺栓的安装技术要求及法兰贴合面的工艺要求一、概论高强度螺栓摩擦联接广泛应用于机械、桥梁、建筑、高速立交钢梁等钢结构。

在起重运输机械中也大量使用高强度螺栓摩擦联接，如门式起重机的转盘和转柱联接、装卸桥海陆侧门框的联接、集装箱轮胎式起重机的支腿和鞍梁的联接、装船机旋转架之间的联接等。

本章就高强度螺栓摩擦联接的技术条件、安装要求、除锈及运输等诸方面制订出一些“标准”，供公司工艺和施工使用。

二块以上的板件用螺栓、螺母联结，当外力W沿垂直螺栓轴线方向作用，而板间结合强度受接触面的摩擦力支配时，称为“摩擦联接”。

当能预期到螺栓孔与螺栓光杆部分精密配合的机械零件时，即可采用剪切联接设计（铰制联接）。

如钢结构所用构件的联接开孔很多，而铰孔精密加工很困难时，则一般不用铰制联接，而用本章介绍的高强度螺栓摩擦联接。

高强度螺栓的联接强度是由摩擦面的摩擦力提供的，所以为了产生必须的摩擦力，需要细心注意摩擦面的状态和螺栓、螺母的紧固。

而且在联接中为了得到足够的强度，需要采用淬火回火处理的中碳钢或合金钢制造的螺栓和具有与螺栓相应强度的螺母，并为了使旋紧扭矩稳定须用硬化的表面光滑的垫圈。

二、高强螺栓的材料及机械性能(a) 高强度螺栓，螺母，垫圈的机械性能（b）高强度螺栓的抗拉载荷三、联接副扭矩系数值及设计资料（a）联结副扭矩系数值K：联接副的扭矩系数值公式如下：K＝M/(D*Fo)式中，K ：扭矩系数（查螺栓测试报告）M ：施行拧扭矩（kg.m）D ：螺栓外经公称直径尺寸(m)Fo：螺栓预拉力（Kg）（b）设计资料①螺栓有效截面积As②屈服极限σs如用中国国标GB1229～1230时，σs如下：8.8级螺栓σs σs＝6400～6600Kg/cm²10.9级螺栓σs σs＝9400～9900Kg/cm²③预紧螺栓时所施加预紧力控制在（0.6~0.7σs）范围，设Fo 为预紧力：Fo＝（0.6~0.7）×σs×As;预紧力矩：Mo＝K×Fo×d （Kgm）;公式中Fo－预紧力（kg）、d－直径（m）、K－扭矩系数，一般K＝0.12~0.17，平均取K＝0.145;螺栓出厂时均有报告说明。
