第2章 温度传感器及检测
2.1 温度检测的概述 2.2 热电阻测温传感器 2.3 热电偶温度传感器 2.4 集成温度传感器 2.5 温度传感器的工程设计实例
第一节 温度测量的基本概念
一、温度测量 的基本概念
温度标志着物 质内部大量分子无 规则运动的剧烈程 度。温度越高，表买的VIP时长期间，下载特权不清零。
100W优质文档免费下 载
VIP有效期内的用户可以免费下载VIP免费文档，不消耗下载特权，非会员用户需要消耗下载券/积分获取。
部分付费文档八折起 VIP用户在购买精选付费文档时可享受8折优惠，省上加省；参与折扣的付费文档均会在阅读页标识出折扣价格。
0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特 无限次复制特权 权 文档格式转换
VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容 VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
阅读页去广告
敏感材料及测温原理 金属电阻的阻值大小与导体的长度
成正比,与导体的横截面积成反比,即
式中:R——导体的电阻； ρ——导体的电阻率； l——导体的长度； S——导体的截面积。
2021/8/25
改变温度t，金属导体的电阻率ρ与之大致成正比，即：
ρ=ρ0（1+αt）
式中，ρ0为0℃时导体的电阻率，α为电阻温度系数。
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名
2.1 温度检测的概述 2.2 热电阻测温传感器 2.3 热电偶温度传感器 2.4 集成温度传感器 2.5 温度传感器的工程设计实例
第一节 温度测量的基本概念
一、温度测量 的基本概念
温度标志着物 质内部大量分子无 规则运动的剧烈程 度。温度越高，表买的VIP时长期间，下载特权不清零。
100W优质文档免费下 载
VIP有效期内的用户可以免费下载VIP免费文档，不消耗下载特权，非会员用户需要消耗下载券/积分获取。
部分付费文档八折起 VIP用户在购买精选付费文档时可享受8折优惠，省上加省；参与折扣的付费文档均会在阅读页标识出折扣价格。
0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特 无限次复制特权 权 文档格式转换
VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容 VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
阅读页去广告
敏感材料及测温原理 金属电阻的阻值大小与导体的长度
成正比,与导体的横截面积成反比,即
式中:R——导体的电阻； ρ——导体的电阻率； l——导体的长度； S——导体的截面积。
2021/8/25
改变温度t，金属导体的电阻率ρ与之大致成正比，即：
ρ=ρ0（1+αt）
式中，ρ0为0℃时导体的电阻率，α为电阻温度系数。
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名
《温度传感器》课件
04
温度传感器的选型与使用注意事项
温度传感器的选型原则
根据测量范围选择
根据所需测量的温度范围选择合 适的温度传感器，如热电偶适用 于高温测量，而热敏电阻则适用
于中低温测量。
根据精度要求选择
根据测量精度要求选择合适的温度 传感器，如高精度测量需要使用热 电偶或热电阻等高精度温度传感器 。
根据环境因素选择
温度传感器的分类
总结词：种类介绍
详细描述：温度传感器有多种类型，常见的有热电阻、热电偶、集成温度传感器等。不同类型的温度传感器有不同的特点和 适用范围。
温度传感器的工作原理
总结词：工作机制
详细描述：温度传感器的工作原理基于热电效应、热电阻效应等物理效应，通过感知物体温度变化产 生的物理量变化，转换为电信号输出。
02
常见温度传感器介绍
热电阻型温度传感器
总结词
基于热电阻原理，通过测量电阻值变化来感知温度变化。
详细描述
热电阻型温度传感器利用金属导体随温度变化的电阻值来测 量温度。常见的热电阻材料有铜、镍、铂等，其中铂电阻精 度高，稳定性好，广泛应用于工业和科研领域。
热电偶型温度传感器
总结词
基于热电效应原理，通过测量热电势来反映温度变化。
农业与园艺领域
总结词
农业与园艺领域中，温度传感器对于作物生长、动物 养殖和农业设施的运行具有重要意义。
详细描述
在农业领域，温度传感器可以监测温室、畜禽舍、渔塘 等场所的温度变化，帮助养殖户和农民及时调整环境温 度，保证动植物的正常生长和生产效益。在园艺领域， 温度传感器可以用于监测植物生长环境的温度变化，如 花房、植物培养室等场所的温度控制，促进植物健康生 长和提高园艺产品的品质。此外，温度传感器还可以用 于农业设施的温度监测和控制，如农业机械、灌溉系统 等设备的运行状态和温度管理。
温度传感器分类与特点(共15张PPT)
热硅电偶、测温电阻量器随、温热敏度电变阻化、双的金特属性温度，计通、过压力测式量温电度计路、电玻信璃制号温变度化计、来辐检射测传感温器度、。晶体管、二极管、半导体集成电路传感器、可控
例如：热电阻、热敏电阻、热电偶等。 除温度以外，特性对其它物理量的灵敏度要低； Classification and characteristics 例如：辐射高温计、辐射高温计等。
特 函数 性
开关型 特性
特征
测温范围宽、 输出小
传感器名称 测温电阻器、晶体管、热电偶、可控硅、 半导体集成电路传感器、石英晶体振动器、 压力式温度计、玻璃制温度计
测温范围窄、 输出大
特定温度、输 出大
热敏电阻 感温铁氧体、双金属温度计
1.4 温度传感器特性
分类
特征
传感器名称
超高温用 1500℃以上
温度传感器分类与特点
Classification and characteristics of temperature sensors
课程内容 Course Contents
1.1 温度传感器定义 1.2 温度传感器要求 1.3 温度传感器分类 1.4 温度传感器特性
课程内容 Course Contents
半导体集成电路传机感械器、性石能英好晶，体耐振化动学器腐、蚀，耐热性能好； 感温铁氧体、双金属温度计 光学高温计、辐射能传大感器批量生产，价格廉价；
半压导力体 式集温成度电计路、传玻感璃无器制危、温险石度性英计，晶无体振公动害器等、。
课程内容 Course Contents
1.1 温度传感器定义
1.2 温度传感器要求 1.3 温度传感器分类
计、压力式温度计、玻璃制温度计、辐射传感器、晶体管、二极管、半导体集
例如：热电阻、热敏电阻、热电偶等。 除温度以外，特性对其它物理量的灵敏度要低； Classification and characteristics 例如：辐射高温计、辐射高温计等。
特 函数 性
开关型 特性
特征
测温范围宽、 输出小
传感器名称 测温电阻器、晶体管、热电偶、可控硅、 半导体集成电路传感器、石英晶体振动器、 压力式温度计、玻璃制温度计
测温范围窄、 输出大
特定温度、输 出大
热敏电阻 感温铁氧体、双金属温度计
1.4 温度传感器特性
分类
特征
传感器名称
超高温用 1500℃以上
温度传感器分类与特点
Classification and characteristics of temperature sensors
课程内容 Course Contents
1.1 温度传感器定义 1.2 温度传感器要求 1.3 温度传感器分类 1.4 温度传感器特性
课程内容 Course Contents
半导体集成电路传机感械器、性石能英好晶，体耐振化动学器腐、蚀，耐热性能好； 感温铁氧体、双金属温度计 光学高温计、辐射能传大感器批量生产，价格廉价；
半压导力体 式集温成度电计路、传玻感璃无器制危、温险石度性英计，晶无体振公动害器等、。
课程内容 Course Contents
1.1 温度传感器定义
1.2 温度传感器要求 1.3 温度传感器分类
计、压力式温度计、玻璃制温度计、辐射传感器、晶体管、二极管、半导体集
温度传感器精品PPT课件
波长/μm
ห้องสมุดไป่ตู้
0.01 极远紫外
可见光 近红外
5
10
远红外
近紫外 远紫外
5.2 红外温度传感器
相对应的频率大致在4×1014～3×1011 Hz之间，红外线 与可见光、紫外线、x射线、射线和微波、无线电波一起 构成了整个无限连续的电磁波谱。
红外辐射的物理本质是热辐射。物体的温度越高， 辐射出来的红外线越多，红外辐射的能量就越强。研究发 现，太阳光谱各种单色光的热效应从紫色光到红色光是逐 渐增大的，而且最大的热效应出现在红外辐射的频率范围 内，因此人们又将红外辐射称为热辐射或热射线。
5.1 半导体温度传感器
半导体材料的电阻率对温度十分敏感，可利 用半导体材料电阻率随温度变化的特征制成半导 体温度传感器，可分为单晶非结型、PN结型、集 成温度传感器等。
5.1.1单晶非结型温度传感器 由半导体材料的电子学特征可知，半导体的
电阻率主要取决于载流子的浓度和迁移率，而载 流子的浓度和迁移率的变化又与温度的变化密切 相关。
3 V＋
10 mV / K
传感器
＋ 放大器 －
2 输入 50 k
1 输出
4 V－
图5-20 电压输出型IC温度传感器放大器的原理框图
5.2 红外温度传感器
任何物体只要其自身及周围的温度不是 绝对零度，都会以电磁波的形式向周围辐射 热量，这种能量叫辐射能。当与周围的温度 相等时，辐射热量过程处于动平衡状态。
5.1 半导体温度传感器
1.迁移率与温度的关系（如书上的图5-1、5-2）
2.电阻率与温度的关系 载流子产生 杂质电离
散射结构
本征激发 电离杂质散射
晶格散射
3.硅温度传感器的结构 4.电阻—温度特性
《温度传感器概述》课件
2 温度传感器种类
温度传感器的种类包括热电传感器、热敏电阻传感器、晶体管传感器、晶体谐振传感器 和光学式传感器等多种类型。
温度传感器的应用
领域应用
温度传感器广泛应用于工业控制、家用电器、汽车、 医疗设备和气象领域等。
物联网中的应用
在物联网中，温度传感器被用于智能家居、智能农 业、环境监测和能源管理等。
温度传感器的工作原理
热电传感器
利用不同金属导体的温差来 产生电压信号。
热敏电阻传感器
根据电阻与温度之间的关系 来测量温度变化。
晶体管传感器
通过晶体管的温度特性来检 测温度变化。
晶体谐振传感器
利用晶体谐振频率对温度进行测量。
光学式传感器
利用光学原理来感知温度变化。
温度传感器的。
3 微电子技术
微电子技术的发展将进一步推动温度传感器的小型化、高性能化和低功耗化。
总结
重要作用
温度传感器在许多领域中发挥了重要的作用，为工业、家居和物联网等提供了不可或缺的数 据支持。
需注意的问题
温度传感器的种类、工作原理、性能指标和选型都是需要注意的问题，确保选择最适合的传 感器。
未来发展
温度传感器的未来发展前景广阔，无线传输技术、光学传感技术和微电子技术将驱动其进一 步创新与突破。
应用环境选型
考虑使用环境的特殊性，选择 能够适应环境条件的温度传感 器。
精度要求选型
根据应用场景的精度要求，选 择具备足够精度的温度传感器。
温度传感器的未来发展趋势
1 无线传输技术
温度传感器的无线传输技术将会得到进一步的发展，实现更方便的数据采集和监测。
2 光学传感技术
光学传感技术可能成为未来温度传感器的重要方向，具备更高的测量精度和更大的应用 潜力。
温度传感器的种类包括热电传感器、热敏电阻传感器、晶体管传感器、晶体谐振传感器 和光学式传感器等多种类型。
温度传感器的应用
领域应用
温度传感器广泛应用于工业控制、家用电器、汽车、 医疗设备和气象领域等。
物联网中的应用
在物联网中，温度传感器被用于智能家居、智能农 业、环境监测和能源管理等。
温度传感器的工作原理
热电传感器
利用不同金属导体的温差来 产生电压信号。
热敏电阻传感器
根据电阻与温度之间的关系 来测量温度变化。
晶体管传感器
通过晶体管的温度特性来检 测温度变化。
晶体谐振传感器
利用晶体谐振频率对温度进行测量。
光学式传感器
利用光学原理来感知温度变化。
温度传感器的。
3 微电子技术
微电子技术的发展将进一步推动温度传感器的小型化、高性能化和低功耗化。
总结
重要作用
温度传感器在许多领域中发挥了重要的作用，为工业、家居和物联网等提供了不可或缺的数 据支持。
需注意的问题
温度传感器的种类、工作原理、性能指标和选型都是需要注意的问题，确保选择最适合的传 感器。
未来发展
温度传感器的未来发展前景广阔，无线传输技术、光学传感技术和微电子技术将驱动其进一 步创新与突破。
应用环境选型
考虑使用环境的特殊性，选择 能够适应环境条件的温度传感 器。
精度要求选型
根据应用场景的精度要求，选 择具备足够精度的温度传感器。
温度传感器的未来发展趋势
1 无线传输技术
温度传感器的无线传输技术将会得到进一步的发展，实现更方便的数据采集和监测。
2 光学传感技术
光学传感技术可能成为未来温度传感器的重要方向，具备更高的测量精度和更大的应用 潜力。

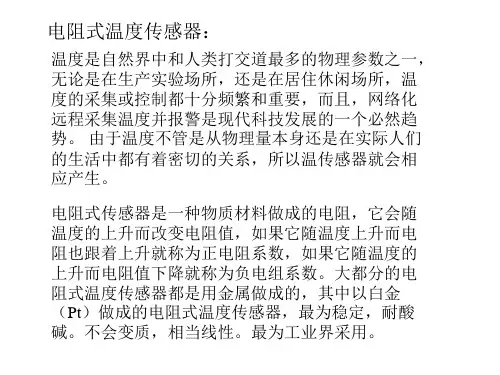

温度传感器PT100的一个PPT介绍
实物图：
带有上下限报警功能的LM-PT100温度传感器： 工作与-40—+85显示的接入： PT100铂电阻温度传感器有三条引线，可用A,B,C(红黑白)来代表。 三根线之间有以下规律： A与B或C之间的阻值常温下在110欧姆左右，B与C之间为0欧姆。B与 C在内部是直通的，原则上B与C没什么区别， 仪表上接传感器的固定端子有三个：A线接在仪表传感器的一个固定 的端子，BC接在另外两个。BC的位置是可以互换的，但都要接。三 个导线的长度，规格必须相同。
PT100温度传感器
设计原理： pt100是铂热电阻，它的阻 值跟温度的变化成正比。PT100的阻值与温度 变化关系为：当PT100温度为0℃时它的阻值为 100欧姆，在100℃时它的阻值约为138.5欧姆。 它的工业原理：当PT100在0摄氏度的时候他的 阻值为100欧姆，它的阻值会随着温度上升而 100 成匀速增长的。 PT100温度传感器是一种用白金做成的电阻 式温度检测器，属于正电阻系数，其电阻和 温度变化的关系如下： R=R0(1+αT) α=0.00392 R0为100Ω（在零度的电阻值） T为摄氏度 V0=2.55mA*100(1+0.00392)=0.225+T/1000.
测量分度表： -50度 80.31欧姆 -30度 88.22欧姆 -10度 96.09欧姆 10度 103.90欧姆 30度 111.67欧姆 50度 119.40欧姆 70度 127.08欧姆 90度 134.71欧姆 110度 142.29欧姆 130度 149.83欧姆 150度 157.33欧姆 170度 164.77欧姆 190度 172.17欧姆 -40度 84.27欧姆 -20度 92.16欧姆 0度 100.00欧姆 20度 107.79欧姆 40度 115.54欧姆 60度 123.24欧姆 80度 130.90欧姆 100度 138.51欧姆 120度 146.07欧姆 140度 153.58欧姆 160度 161.05欧姆 180度 168.48欧姆 200度 175.86欧姆
温度传感器 ppt课件
无危险性，无公害等。
返回首页
3.5.1 温度传感器概述
返回首页
3. 温度传感器的种类及特点
接触式温度传感器 非接触式温度传感器
接触式温度传感器的特点：传感器直接与被测物体接触进行温度 测量，由于被测物体的热量传递给传感器，降低了被测物体温度， 特别是被测物体热容量较小时，测量精度较低。因此采用这种方 式要测得物体的真实温度的前提条件是被测物体的热容量要足够 大。
非接触式温度传感器主要是利用被测物体热辐射而发出红外线， 从而测量物体的温度，可进行遥测。其制造成本较高，测量精度 却较低。优点是：不从被测物体上吸收热量；不会干扰被测对象 的温度场；连续测量不会产生消耗；反应快等。
n= 5/9 (m-32) ℃
几种温标的对比
正常体温 为37 C ， 相当于华 氏温度多 少度？
返回首页
3.5.1 温度传感器概述
返回首页
二、温度传感器的特Байду номын сангаас与分类 1 温度传感器的物理原理
随物体的热膨胀相对变化而引起的体积变化； 蒸气压的温度变化； 电极的温度变化 热电偶产生的电动势； 光电效应 热电效应 介电常数、导磁率的温度变化； 物质的变色、融解； 强性振动温度变化； 热放射； 热噪声。
完全地确定温标。1954年，国际计量会议选定水的三相点为
273.16，并以它的1/273.16定为一度，这样热力学温标就完全
确定了，即T=273.16(Q1/Q2)。
3.5.1 温度传感器概述
返回首页
2．国际实用温标
为解决国际上温度标准的统一及实用，经协商决定，建立一种既 能体现热力学温度又使用方便、容易实现的温标，即国际实用温 标International Practical Temperature Scale of 1968(简称 IPTS-68)，又称国际温标。
温度传感器PPT课件
•由于两端温差的存在、高温端 电子能量比低温端电子能量大。 因而，高温端失去电子带正电 荷，低温端获得电子带负电， 这样，在导体内从高温端到低 温端形成一个静电场。
（一）热电偶式传感器
❖ 2）温差电势
当静电场形成并两端电子数达到动态平衡时，
在导体两端便产生一个相应的电位差，即（UtUt0），该电位差称温差电动势。
（一）热电偶式传感器
❖ 1）接触电势
接触电动势的大小取决于两种不同导体的性质 和接触点的温度，与材料几何形状和接触点的位 置无关。
e U U At、t0 e U U Bt、t0
At
Bt
At0
Bt0
（1）
（一）热电偶式传感器
❖ 2）温差电势
图2 温差电势
•温差电势：在同一导体的两端 因其温度不同而产生的一种热 电势。
e U U At、t0 e U U Bt、t0
At
Bt
At0
Bt0
（2）
（一）热电偶式传感器
❖ 3）热电偶回路总热电动势
总热电势是接触电势和温差电势之和。即：
ee e e E A ( t、 B t0 ) A tBB t、 t0 A t0 B A t、 t0 （3）
由于温差电势比接触电势小得多，故可略去。则：
❖ 温度传感器在日本等国已应用于煤矿井下。
（一）热电偶式传感器
❖ 1、热电效应
•两种不同的导体（或半导体）如A/B，组成闭合回路，当A、B 相接的两个节点温度不同时（t≠t0），则在回路中产生一个 热电动势，这种现象通常称作热电效应。 •A、B组件称热电偶，每个单件称热电极。两个接点中，一端 称工作端（测量端或热端）如t端；另一端称自由端（参比端 或冷端）如t0端。
（一）热电偶式传感器
❖ 2）温差电势
当静电场形成并两端电子数达到动态平衡时，
在导体两端便产生一个相应的电位差，即（UtUt0），该电位差称温差电动势。
（一）热电偶式传感器
❖ 1）接触电势
接触电动势的大小取决于两种不同导体的性质 和接触点的温度，与材料几何形状和接触点的位 置无关。
e U U At、t0 e U U Bt、t0
At
Bt
At0
Bt0
（1）
（一）热电偶式传感器
❖ 2）温差电势
图2 温差电势
•温差电势：在同一导体的两端 因其温度不同而产生的一种热 电势。
e U U At、t0 e U U Bt、t0
At
Bt
At0
Bt0
（2）
（一）热电偶式传感器
❖ 3）热电偶回路总热电动势
总热电势是接触电势和温差电势之和。即：
ee e e E A ( t、 B t0 ) A tBB t、 t0 A t0 B A t、 t0 （3）
由于温差电势比接触电势小得多，故可略去。则：
❖ 温度传感器在日本等国已应用于煤矿井下。
（一）热电偶式传感器
❖ 1、热电效应
•两种不同的导体（或半导体）如A/B，组成闭合回路，当A、B 相接的两个节点温度不同时（t≠t0），则在回路中产生一个 热电动势，这种现象通常称作热电效应。 •A、B组件称热电偶，每个单件称热电极。两个接点中，一端 称工作端（测量端或热端）如t端；另一端称自由端（参比端 或冷端）如t0端。
温度传感器1PPT课件
消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平
衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室
）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造
成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接
3、中间温度定律 热电偶回路两接点（温度为T、T0）间的热电势，等于
热电偶在温度为T、Tn时的热电势与在温度为Tn、T0时的热电势的代数和。Tn称中 间温度。 应用:由于热电偶E-T之间通常呈非线性关系,当冷端温度不为0℃时， 不能利用已知回路实际热电势E（t,t0)直接查表求取热端温度值；也不能利用已知回 路实际热电势E（t,t0)直接查表求取的温度值，再加上冷端温度确定热端被测温度值 ，需按中间温度定律进行修正。初学者经常不按中间温度定律 来修正!
的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电
阻的影响，是工业过程控制中的最常用的。
○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其
中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根 引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主 要用于高精度的温度检测。 热电阻采用三线制接法。采用三线制是为了
2、中间导体定律 在热电偶回路中接入中间导体（第三导体），只要中间
导体两端温度相同，中间导体的引入对热电偶回路总电势没有影响，这就是中间导 体定律。 应用:依据中间导体定律，在热电偶实际测温应用中，常采用热端焊接 、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统。 有人担心 用铜导线连接热电偶冷端到仪表读取mV值，在导线与热电偶连接处产生的接触电势 会使测量产生附加误差。根据这个定律，是没有这个误差的！
常用温度传感器ppt课件
（2）按物理现象分类 P44 表2-1
（3）按测温范围分类 P44 表2-2
（4）按测温特性分类 P44 表2-3
最新编辑ppt
5
四.温度传感器的主要发展方向
超高温与超低温传感器 提高温度传感器的精度和可靠性
研制家用电器、汽车及农畜业所需要的价廉的 温度传感器
发展新型产品 发展适应特殊测温要求的温度传感器
7
一、 热电阻的测温原理
热电阻效应：
物质的电阻率随温度变化而变化的物理现象。
热电阻温度传感器是利用物质的电阻率随温度变化而变化的特 性来进行温度测量的。
金属的电阻温度系数为正值，如图。
因为：在金属中，载流子为自由电子， 当温度升高时，每个自由电子的动能 将增加，因而在一定的电场作用下， 要使这些杂乱无章的电子作定向运动 就会遇到更大的阻力，导致金属电阻 值随温度的升高而增加 。
水银温度计-----热胀冷缩 双金属温度计------两种不同金属在温度改
变时膨胀程度不同
最新编辑ppt
4
三、温度传感器的分类
用来测量温度的传感器种类种类很多，常 用的有热敏电阻、热电阻、PN结、热电偶以 及为简化测量电路而开发的集成温度传感器。
温度传感器按不同的分类依据分类如下：
（1） 按传感器于被测介质的接触方式：接触式 和非接触式
➢缺点：
电阻率较小（仅为铂的几分之一），因此铜电阻所用阻丝细而且长；
机械强度较差，热惯性较大，在温度高于100℃时，易氧化，稳定性较差。
因此，只能用于低温及无腐蚀性的最介新编质辑p中pt 。
13
2、热电阻的结构 电阻体的结构
➢电阻体由电阻丝和支架组 成。通常铂丝直径在0.03～ 0.07mm之间，可单层绕制， 电阻体可做得很小。
（3）按测温范围分类 P44 表2-2
（4）按测温特性分类 P44 表2-3
最新编辑ppt
5
四.温度传感器的主要发展方向
超高温与超低温传感器 提高温度传感器的精度和可靠性
研制家用电器、汽车及农畜业所需要的价廉的 温度传感器
发展新型产品 发展适应特殊测温要求的温度传感器
7
一、 热电阻的测温原理
热电阻效应：
物质的电阻率随温度变化而变化的物理现象。
热电阻温度传感器是利用物质的电阻率随温度变化而变化的特 性来进行温度测量的。
金属的电阻温度系数为正值，如图。
因为：在金属中，载流子为自由电子， 当温度升高时，每个自由电子的动能 将增加，因而在一定的电场作用下， 要使这些杂乱无章的电子作定向运动 就会遇到更大的阻力，导致金属电阻 值随温度的升高而增加 。
水银温度计-----热胀冷缩 双金属温度计------两种不同金属在温度改
变时膨胀程度不同
最新编辑ppt
4
三、温度传感器的分类
用来测量温度的传感器种类种类很多，常 用的有热敏电阻、热电阻、PN结、热电偶以 及为简化测量电路而开发的集成温度传感器。
温度传感器按不同的分类依据分类如下：
（1） 按传感器于被测介质的接触方式：接触式 和非接触式
➢缺点：
电阻率较小（仅为铂的几分之一），因此铜电阻所用阻丝细而且长；
机械强度较差，热惯性较大，在温度高于100℃时，易氧化，稳定性较差。
因此，只能用于低温及无腐蚀性的最介新编质辑p中pt 。
13
2、热电阻的结构 电阻体的结构
➢电阻体由电阻丝和支架组 成。通常铂丝直径在0.03～ 0.07mm之间，可单层绕制， 电阻体可做得很小。
《温度传感器》课件
常见温度传感器介绍
REPORTING
热电偶温度传感器
总结词
基于热电效应原理，测量范围宽，准确度高，但响应时间较慢。
详细描述
热电偶温度传感器是利用热电效应原理进行测温的传感器，其测量范围宽，准 确度高，适用于中高温的测量。但由于其响应时间相对较慢，因此不适用于需 要快速响应的场合。
热电阻温度传感器
总结词
温度传感器通过感知周围环境的温度变化，将其转换为电信 号，再经过信号处理电路的处理，最终输出温度值。
详细描述
温度传感器内部通常包含敏感元件和信号处理电路。敏感元 件负责感知周围环境的温度变化，产生相应的电信号；信号 处理电路则对电信号进行放大、滤波、线性化等处理，最终 输出稳定的温度值。
PART 02
温度传感器类型
总结词
温度传感器有多种类型，包括热电阻、热电偶、集成温度传感器等。
详细描述
热电阻型温度传感器利用金属导体的电阻随温度变化的特性来测量温度；热电偶 型温度传感器利用热电效应原理测量温度；集成温度传感器则是将温度传感器与 信号处理电路集成在一起，具有测量精度高、体积小等优点。
温度传感器工作原理
温度传感器可用于监测工厂或工业园 区的环境温度，优化能源消耗，降低 运营成本。
农业领域应用
温室环境调控
在温室种植中，温度对作物的生 长至关重要。温度传感器可以监 测温室内外的温度变化，为温室
环境调控提供数据支持。
畜禽养殖管理
在畜禽养殖中，温度传感器可以帮 助养殖户监测畜禽的生长环境，提 高养殖效率和管理水平。
农业物联网应用
结合物联网技术，温度传感器可以 为农业智能化管理提供数据支持， 实现精准农业和智慧农业的发展。
医疗领域应用
REPORTING
热电偶温度传感器
总结词
基于热电效应原理，测量范围宽，准确度高，但响应时间较慢。
详细描述
热电偶温度传感器是利用热电效应原理进行测温的传感器，其测量范围宽，准 确度高，适用于中高温的测量。但由于其响应时间相对较慢，因此不适用于需 要快速响应的场合。
热电阻温度传感器
总结词
温度传感器通过感知周围环境的温度变化，将其转换为电信 号，再经过信号处理电路的处理，最终输出温度值。
详细描述
温度传感器内部通常包含敏感元件和信号处理电路。敏感元 件负责感知周围环境的温度变化，产生相应的电信号；信号 处理电路则对电信号进行放大、滤波、线性化等处理，最终 输出稳定的温度值。
PART 02
温度传感器类型
总结词
温度传感器有多种类型，包括热电阻、热电偶、集成温度传感器等。
详细描述
热电阻型温度传感器利用金属导体的电阻随温度变化的特性来测量温度；热电偶 型温度传感器利用热电效应原理测量温度；集成温度传感器则是将温度传感器与 信号处理电路集成在一起，具有测量精度高、体积小等优点。
温度传感器工作原理
温度传感器可用于监测工厂或工业园 区的环境温度，优化能源消耗，降低 运营成本。
农业领域应用
温室环境调控
在温室种植中，温度对作物的生 长至关重要。温度传感器可以监 测温室内外的温度变化，为温室
环境调控提供数据支持。
畜禽养殖管理
在畜禽养殖中，温度传感器可以帮 助养殖户监测畜禽的生长环境，提 高养殖效率和管理水平。
农业物联网应用
结合物联网技术，温度传感器可以 为农业智能化管理提供数据支持， 实现精准农业和智慧农业的发展。
医疗领域应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铠装热电偶特点：内部的热电偶丝与外界空气隔 绝，有着良好的抗高温氧化、抗低温水蒸气冷凝、抗机 械外力冲击的特性。铠装热电偶可以制作得很细，能解 决微小、狭窄场合的测温问题，且具有抗震、可弯曲、超长 等优点。
1-热电极；2-绝缘材料； 3-金属套管；4-接线盒；
5-固定装置
铠装型热电偶
铠装型热电偶外形
1.热电效应
两种不同材料的导体组成一个闭合回路时，若两 接点温度不同，则在该回路中会产生电动势。这种现 象称为热电效应，该电动势称为热电势。
看一个实验——热电偶工作原理演示
热电极A
测量端
（工作端、 热端）
A
热电势
热电极B
自由端 （参考端、 冷端）
B
结论：当两个结点温度不相同时，回路中将产生电动势。
隔爆型热电偶外形 厚壁保护管 压铸的接线盒 电缆线
其他热电偶外形 小形K型热电偶
2.热电偶组成材料及分度表
为了准确可靠地进行温度测量，必须对热电偶组 成材料严格选择。
目前工业上常用的四种标准化热电偶材料为:
铂铑30－铂铑6、
铂铑10－铂、 镍铬－镍硅
镍铬－铜镍（我国通常称为镍铬－康铜）。
组成热电偶的两种材料写在前面的为正极，后面 的为负极。
铠装型热电偶可 长达上百米
绝缘
薄壁金属
材料
保护套管
（铠体）
铠装型热电偶
法兰
AB
横截面
（3）薄膜热电偶
用真空镀膜技术或真空溅射等方法，将热电偶 材料沉积在绝缘片表面而构成的热电偶称为薄膜热 电偶。
测温范围为-200~500℃。测量端既小又薄， 热容量小，响应速度快。适用于测量微小面积上的 瞬变温度。
热电偶的热电动势与温度之关系表，称之为分度 表。
八种国际通用热电偶： B:铂铑30—铂铑6 、R:铂铑13—铂 、 S:铂铑10—铂、 K:镍铬—镍硅 、 N:镍铬硅—镍硅、 E:镍铬—铜镍、 J:铁—铜镍、 T:铜—铜镍
用于制造铂热电偶 的各种铂热电偶丝
几种常用热电偶的测温范围及热电势
5种热电偶的测温范围与热电势各有什么特点？
A＋
T
自由 电子
B
eAB（ T ）
热电偶的分度表
热电偶的线性较差，多数情况下采用查表法
我国从1991年开始采用国际计量委员会规 定的“1990年国际温标”（简称ITS-90）的新 标准。按此标准，制定了相应的分度表，并且 有相应的线性化集成电路与之对应。
直接从热电偶的分度表查温度与热电 势的关系时的约束条件是：自由端（冷端） 温度必须为0C。
2. 3 热电偶测温及参考端温度补偿
（1）补偿导线
补偿导线是指在一定的温度范围内(0~150℃)，其 热电性能与相应热电偶的热电性能相同的廉价导线。 采用补偿导线，可将热电偶的自由端延伸到远离高温 区的地方，从而使自由端的温度相对稳定。
P–N结电动势 晶体管特性变化
可控硅动作特性变化
热、光辐射
1.气体温度计
2. 玻璃制水银温度计
3.玻璃制有机液体温度计 4.双金属温度计
5.液体压力温度计 6. 气体压力温度计
铂测温电阻、热敏电阻
热电偶
1．热铁氧体 2．Fe-Ni-Cu合金
BaSrTiO3陶瓷
石英晶体振动器
种
超声波温度计
类
示温涂料 液晶
温度传感器介绍
1、温度测量概述
1. 温度测量
➢ 接触式温度传感器 ➢ 非接触式温度传感器
接触式温度传感器的特点：传感器直接与被测物体接触进行温度 测量，由于被测物体的热量传递给传感器，降低了被测物体温度， 特别是被测物体热容量较小时，测量精度较低。因此采用这种方 式要测得物体的真实温度的前提条件是被测物体的热容量要足够 大。
薄膜热电偶
（4）表面热电偶
主要用于现场流动的测量，广泛用于纺织、印染、造纸、 塑料及橡胶工业；探头有各种形状(弓形、薄片形等)，以适 应于不同物体表面测温用。在其把手上装有动圈式仪表， 读数方便。测量温度范围有0~250℃和0~600℃两种。
（5）防爆热电偶
在石油、化工、制药工业中，生产现场有各种易然、易 爆等化学气体，这时需要采用防爆热电偶。它采用防爆型 接线盒，有足够的内部空间、壁厚及机械强度，其橡胶密 封圈的热稳定性符合国家的防爆标准。因此，即使接线盒 内部爆炸性混合气体发生爆炸时，其压力也不会破坏接线 盒，其产生的热能不能向外扩散传爆，可达到可靠的防爆 效果。
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
结点产生热电势的微观解释及图形符号
两种不同的金属互相接触时，由于不同金属内自 由电子的密度不同，在两金属A和B的接触点处会发生 自由电子的扩散现象。自由电子将从密度大的金属A扩 散到密度小的金属B，使A失去电子带正电，B得到电子 带负电，从而产生热电势。
（2）铠装热电偶（缆式热电偶）
铠装热电偶是将热电偶丝与电熔氧化镁绝缘 物溶铸在一起，外表再套不锈钢管等构成。
这种热电偶耐高压、反应时间短、坚固耐 用。
铠装型热电偶
铠装热电偶的制造工艺：把热电极材料与高温绝缘 材料预置在金属保护管中、运用同比例压缩延伸工艺、 将这三者合为一体，制成各种直径、规格的铠装偶体， 再截取适当长度、将工作端焊接密封、配置接线盒即成 为柔软、细长的铠装热电偶。
K热电偶的 分度表
比较 查出的3个 热电势， 可以看出 热电势是 否线性？
2. 2 热电偶的结构形式与热电偶材料
1．热电偶的种类
（1）普通型热电偶
普通装配型热电偶的外形
安装 螺纹
安装 法兰
接线盒
普通装配型热电 偶的 结构放大图
引出线套管
不锈钢保护管
固定螺纹
（出厂时用塑料包裹）
热电偶工作端（热端）
半导体二极管
晶体管半导体集成电路温度传感器
可控硅
辐射温度传感器 光学高温计
体积热膨胀式
不需要电源，耐用； 但感温部件体积较大。
气体的体积与 热力学温度成正比
红外温度计
2 热电偶传感器
热电偶在温度的测量中应用十分广泛。它构造简 单，使用方便，测温范围宽，并且有较高的精确度和 稳定性。
2. 1 热电偶测温原理
非接触式温度传感器主要是利用被测物体热辐射而发出红外线， 从而测量物体的温度，可进行遥测。其制造成本较高，测量精度 却较低。优点是：不从被测物体上吸收热量；不会干扰被测对象 的温度场；连续测量不会产生消耗；反应快等。
体积热膨胀
物
理
电阻变化
现 温差电现象 象 导磁率变化
电容变化
压电效应
超声波传播速度变化 物质 颜色
1-热电极；2-绝缘材料； 3-金属套管；4-接线盒；
5-固定装置
铠装型热电偶
铠装型热电偶外形
1.热电效应
两种不同材料的导体组成一个闭合回路时，若两 接点温度不同，则在该回路中会产生电动势。这种现 象称为热电效应，该电动势称为热电势。
看一个实验——热电偶工作原理演示
热电极A
测量端
（工作端、 热端）
A
热电势
热电极B
自由端 （参考端、 冷端）
B
结论：当两个结点温度不相同时，回路中将产生电动势。
隔爆型热电偶外形 厚壁保护管 压铸的接线盒 电缆线
其他热电偶外形 小形K型热电偶
2.热电偶组成材料及分度表
为了准确可靠地进行温度测量，必须对热电偶组 成材料严格选择。
目前工业上常用的四种标准化热电偶材料为:
铂铑30－铂铑6、
铂铑10－铂、 镍铬－镍硅
镍铬－铜镍（我国通常称为镍铬－康铜）。
组成热电偶的两种材料写在前面的为正极，后面 的为负极。
铠装型热电偶可 长达上百米
绝缘
薄壁金属
材料
保护套管
（铠体）
铠装型热电偶
法兰
AB
横截面
（3）薄膜热电偶
用真空镀膜技术或真空溅射等方法，将热电偶 材料沉积在绝缘片表面而构成的热电偶称为薄膜热 电偶。
测温范围为-200~500℃。测量端既小又薄， 热容量小，响应速度快。适用于测量微小面积上的 瞬变温度。
热电偶的热电动势与温度之关系表，称之为分度 表。
八种国际通用热电偶： B:铂铑30—铂铑6 、R:铂铑13—铂 、 S:铂铑10—铂、 K:镍铬—镍硅 、 N:镍铬硅—镍硅、 E:镍铬—铜镍、 J:铁—铜镍、 T:铜—铜镍
用于制造铂热电偶 的各种铂热电偶丝
几种常用热电偶的测温范围及热电势
5种热电偶的测温范围与热电势各有什么特点？
A＋
T
自由 电子
B
eAB（ T ）
热电偶的分度表
热电偶的线性较差，多数情况下采用查表法
我国从1991年开始采用国际计量委员会规 定的“1990年国际温标”（简称ITS-90）的新 标准。按此标准，制定了相应的分度表，并且 有相应的线性化集成电路与之对应。
直接从热电偶的分度表查温度与热电 势的关系时的约束条件是：自由端（冷端） 温度必须为0C。
2. 3 热电偶测温及参考端温度补偿
（1）补偿导线
补偿导线是指在一定的温度范围内(0~150℃)，其 热电性能与相应热电偶的热电性能相同的廉价导线。 采用补偿导线，可将热电偶的自由端延伸到远离高温 区的地方，从而使自由端的温度相对稳定。
P–N结电动势 晶体管特性变化
可控硅动作特性变化
热、光辐射
1.气体温度计
2. 玻璃制水银温度计
3.玻璃制有机液体温度计 4.双金属温度计
5.液体压力温度计 6. 气体压力温度计
铂测温电阻、热敏电阻
热电偶
1．热铁氧体 2．Fe-Ni-Cu合金
BaSrTiO3陶瓷
石英晶体振动器
种
超声波温度计
类
示温涂料 液晶
温度传感器介绍
1、温度测量概述
1. 温度测量
➢ 接触式温度传感器 ➢ 非接触式温度传感器
接触式温度传感器的特点：传感器直接与被测物体接触进行温度 测量，由于被测物体的热量传递给传感器，降低了被测物体温度， 特别是被测物体热容量较小时，测量精度较低。因此采用这种方 式要测得物体的真实温度的前提条件是被测物体的热容量要足够 大。
薄膜热电偶
（4）表面热电偶
主要用于现场流动的测量，广泛用于纺织、印染、造纸、 塑料及橡胶工业；探头有各种形状(弓形、薄片形等)，以适 应于不同物体表面测温用。在其把手上装有动圈式仪表， 读数方便。测量温度范围有0~250℃和0~600℃两种。
（5）防爆热电偶
在石油、化工、制药工业中，生产现场有各种易然、易 爆等化学气体，这时需要采用防爆热电偶。它采用防爆型 接线盒，有足够的内部空间、壁厚及机械强度，其橡胶密 封圈的热稳定性符合国家的防爆标准。因此，即使接线盒 内部爆炸性混合气体发生爆炸时，其压力也不会破坏接线 盒，其产生的热能不能向外扩散传爆，可达到可靠的防爆 效果。
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
结点产生热电势的微观解释及图形符号
两种不同的金属互相接触时，由于不同金属内自 由电子的密度不同，在两金属A和B的接触点处会发生 自由电子的扩散现象。自由电子将从密度大的金属A扩 散到密度小的金属B，使A失去电子带正电，B得到电子 带负电，从而产生热电势。
（2）铠装热电偶（缆式热电偶）
铠装热电偶是将热电偶丝与电熔氧化镁绝缘 物溶铸在一起，外表再套不锈钢管等构成。
这种热电偶耐高压、反应时间短、坚固耐 用。
铠装型热电偶
铠装热电偶的制造工艺：把热电极材料与高温绝缘 材料预置在金属保护管中、运用同比例压缩延伸工艺、 将这三者合为一体，制成各种直径、规格的铠装偶体， 再截取适当长度、将工作端焊接密封、配置接线盒即成 为柔软、细长的铠装热电偶。
K热电偶的 分度表
比较 查出的3个 热电势， 可以看出 热电势是 否线性？
2. 2 热电偶的结构形式与热电偶材料
1．热电偶的种类
（1）普通型热电偶
普通装配型热电偶的外形
安装 螺纹
安装 法兰
接线盒
普通装配型热电 偶的 结构放大图
引出线套管
不锈钢保护管
固定螺纹
（出厂时用塑料包裹）
热电偶工作端（热端）
半导体二极管
晶体管半导体集成电路温度传感器
可控硅
辐射温度传感器 光学高温计
体积热膨胀式
不需要电源，耐用； 但感温部件体积较大。
气体的体积与 热力学温度成正比
红外温度计
2 热电偶传感器
热电偶在温度的测量中应用十分广泛。它构造简 单，使用方便，测温范围宽，并且有较高的精确度和 稳定性。
2. 1 热电偶测温原理
非接触式温度传感器主要是利用被测物体热辐射而发出红外线， 从而测量物体的温度，可进行遥测。其制造成本较高，测量精度 却较低。优点是：不从被测物体上吸收热量；不会干扰被测对象 的温度场；连续测量不会产生消耗；反应快等。
体积热膨胀
物
理
电阻变化
现 温差电现象 象 导磁率变化
电容变化
压电效应
超声波传播速度变化 物质 颜色
