一种快速简便的定位放线方法在工程建设当中的应用

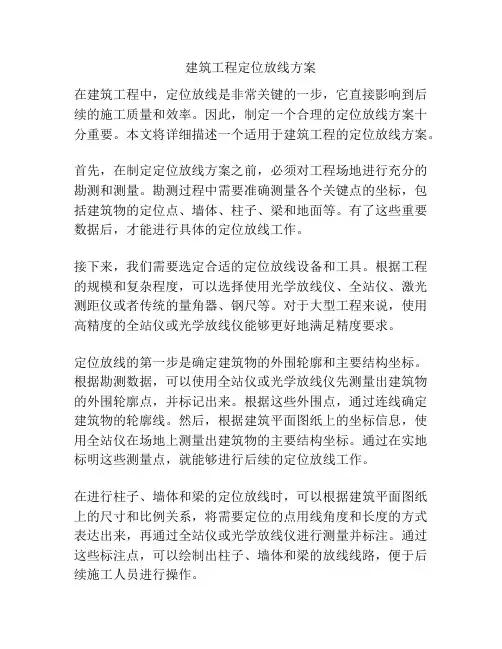

建筑工程定位放线方案
建筑工程定位放线方案在建筑工程中，定位放线是非常关键的一步，它直接影响到后续的施工质量和效率。
因此，制定一个合理的定位放线方案十分重要。
本文将详细描述一个适用于建筑工程的定位放线方案。
首先，在制定定位放线方案之前，必须对工程场地进行充分的勘测和测量。
勘测过程中需要准确测量各个关键点的坐标，包括建筑物的定位点、墙体、柱子、梁和地面等。
有了这些重要数据后，才能进行具体的定位放线工作。
接下来，我们需要选定合适的定位放线设备和工具。
根据工程的规模和复杂程度，可以选择使用光学放线仪、全站仪、激光测距仪或者传统的量角器、钢尺等。
对于大型工程来说，使用高精度的全站仪或光学放线仪能够更好地满足精度要求。
定位放线的第一步是确定建筑物的外围轮廓和主要结构坐标。
根据勘测数据，可以使用全站仪或光学放线仪先测量出建筑物的外围轮廓点，并标记出来。
根据这些外围点，通过连线确定建筑物的轮廓线。
然后，根据建筑平面图纸上的坐标信息，使用全站仪在场地上测量出建筑物的主要结构坐标。
通过在实地标明这些测量点，就能够进行后续的定位放线工作。
在进行柱子、墙体和梁的定位放线时，可以根据建筑平面图纸上的尺寸和比例关系，将需要定位的点用线角度和长度的方式表达出来，再通过全站仪或光学放线仪进行测量并标注。
通过这些标注点，可以绘制出柱子、墙体和梁的放线线路，便于后续施工人员进行操作。
在进行地面的定位放线时，可以先根据勘测数据确定地面的高程标高点，然后根据施工要求进行坡度和水平调整。
可以使用激光水平仪对地面进行测量，或者使用传统的量角器和水平尺进行标注。
定位放线的最后一步是进行检查和修正。
在完成所有放线工作后，需要对已放线的点进行检查，确保其准确性和精度。
如果发现有误差或偏差，需要及时进行修正。
可以通过再次测量和标注来纠正错误，并确保所有数据的一致性和准确性。
总之，建筑工程的定位放线方案是一个复杂而又关键的工作。
只有经过充分的勘测和测量，选用合适的设备和工具，并按照合理的步骤进行放线，才能确保放线的准确性和精度。
工程施工时如何快速测量放线
工程施工时如何快速测量放线工程施工中，放线是一项非常重要的工作，它直接影响到后续的施工质量和进度。
因此，快速准确地测量放线是施工人员需要具备的一项基本技能。
下面将介绍一些常用的工具和方法，帮助工程施工人员快速测量放线。
一、简介放线是指在工程建设中，按照工程图纸上的要求，在实地进行测量和标注，确定各种设备、结构、管线等的位置和高程，为施工的进行提供依据。
放线可以使用传统的测量仪器，也可以利用现代化的激光仪器。
二、常用工具和方法1.传统放线工具（1）平距尺：用于测量点与点之间的水平距离。
可以是普通的直尺，也可以是专业的平面尺。
（2）直角尺：用于测量点与点之间的垂直距离。
有不同材质和规格的直角尺可供选择。
（3）水准仪：用于测量高差和水平线。
有自动水准仪和手动水准仪两种类型。
2.现代化放线工具（1）电子经纬仪：电子经纬仪采用全站仪的原理，可以实现快速高精度的测量和放线。
通过观测目标点的坐标，可以直接计算出偏差和调整值，节约了人力和时间。
（2）激光测距仪：激光测距仪利用激光束测量距离，具有测量快速、准确度高的特点。
可用于测量水平距离、垂直距离、倾斜距离和远距离等。
三、快速测量放线的步骤1.准备工作（1）仔细研读工程图纸和设计说明书，了解测量标准和要求。
（2）检查测量工具的完好性，确保准确可靠。
2.选择放线工点根据工程图纸上的坐标和要求，选择合适的放线工点。
在选择工点时，要考虑到工程的实际情况，并与相关部门进行沟通和协调。
3.设置控制点根据测量图纸和放线要求，设置控制点。
控制点的设置要能够准确反映工程的水平和垂直关系，具有稳定性和可靠性。
4.测量放线偏差在控制点和工点之间，进行测量放线，记录实际测量值和理论值之间的差异。
根据差异值，确定调整值。
5.调整放线根据测量结果，进行相应的调整，使实际放线与理论放线相符合。
调整可以通过移动工点、旋转控制点或者进行其他适当的方式进行。
6.检查放线结果根据调整后的放线结果，进行检查和核实。

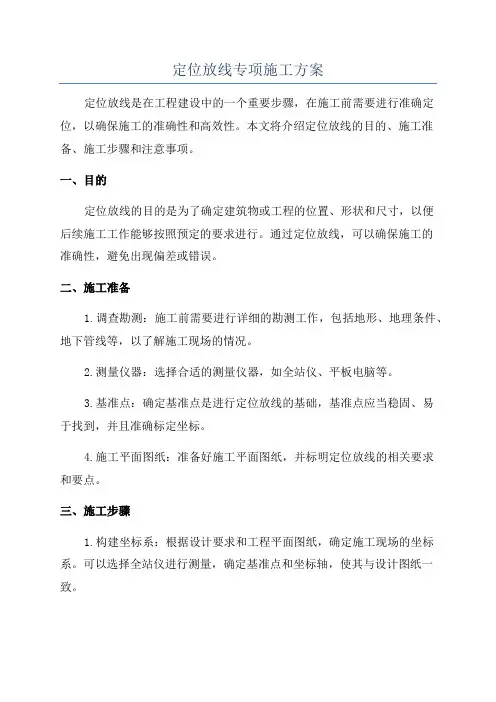

定位放线专项施工方案
定位放线专项施工方案定位放线是在工程建设中的一个重要步骤，在施工前需要进行准确定位，以确保施工的准确性和高效性。
本文将介绍定位放线的目的、施工准备、施工步骤和注意事项。
一、目的定位放线的目的是为了确定建筑物或工程的位置、形状和尺寸，以便后续施工工作能够按照预定的要求进行。
通过定位放线，可以确保施工的准确性，避免出现偏差或错误。
二、施工准备1.调查勘测：施工前需要进行详细的勘测工作，包括地形、地理条件、地下管线等，以了解施工现场的情况。
2.测量仪器：选择合适的测量仪器，如全站仪、平板电脑等。
3.基准点：确定基准点是进行定位放线的基础，基准点应当稳固、易于找到，并且准确标定坐标。
4.施工平面图纸：准备好施工平面图纸，并标明定位放线的相关要求和要点。
三、施工步骤1.构建坐标系：根据设计要求和工程平面图纸，确定施工现场的坐标系。
可以选择全站仪进行测量，确定基准点和坐标轴，使其与设计图纸一致。
2.标定基准点：通过测量，确定基准点的坐标，并进行标定。
可以使用实地标志物，如钢钉、石墩等，标出基准点的位置。
3.定位放线：按照设计图纸上的尺寸要求，将建筑物或工程的外轮廓和主要构件进行定位放线。
可以使用测量仪器，根据基准点和坐标系进行测量，并在施工现场标定出相应的位置。
4.核对验证：放线完成后，需要对放线结果进行核对和验证，确保放线准确无误。
可以使用测量仪器进行测量，或者使用其他方式进行验证。
5.记录档案：定位放线完成后，应当对定位点的坐标和放线结果进行记录，并建立档案。
以便后续的施工工作和验收使用。
四、注意事项1.施工准备要充分：在进行定位放线前，需要充分准备相关材料和测量仪器，并对施工现场进行详细勘测。
2.施工过程要细致：定位放线是一个细致的工作，需要按照设计图纸上的要求进行放线，并进行核对验证。
3.基准点要稳固准确：基准点的选取和标定非常关键，应当选择稳固的地面或物体，并进行精确测量。
4.施工档案要完善：定位放线完成后，应当对放线结果进行记录，并建立档案，以备后续施工和验收使用。
新技术在工民建测量放线中的应用
新技术在工民建测量放线中的应用随着科技的发展和进步，新技术在各大领域都得到了广泛应用，包括在工民建测量放线中。
新技术的应用不仅提高了测量放线的准确性和效率，还带来了更多的便利和安全。
一、激光测距技术激光测距技术是利用激光束发出后被反射回来所用的时间差来确定距离的一种测量方式。
在工民建测量放线中，激光测距技术可以用于快速测量建筑物的高度、距离和角度等，能够高精度地测量出各种要素的距离和高度，提高了建筑物的测量精度。
二、GPS 定位技术全球定位系统（GPS）是一种定位技术，可用于确定物体的位置、速度和方向。
在工民建测量放线中，GPS定位技术可帮助测量员确定测量点的坐标，并能迅速准确地确定建筑物的位置和方向，提高测量通量。
三、采集与处理技术最近研制的采集与处理技术不仅可以在更短的时间内收集更多的测量数据，还能利用计算机软件记录和处理测量数据。
这种技术能帮助测量员快速测量出各种属性，包括增减高度、垂直度、距离和角度等，可以快速准确地测量和记录建筑物的特性。
这种技术的应用可以大大提高工民建测量放线的效率和准确性。
四、机器人测量技术机器人测量技术是一种自动化的测量技术，可用于测量建筑物的各个部分。
机器人测量技术能够利用激光进行测量，拥有迅速、准确、自动化和可持续化的特点，适用于需要进行精细测量、部件精度要求高的工民建测量放线。
总结：新技术在工民建测量放线中的应用，可以提高精度和效率，增加测量员的工作效率、准确性和安全性。
它们的应用可以有效地降低测量成本，并减少错误率和测量时间。
如今，随着新技术的不断涌现和应用的拓宽，工民建测量放线的测量方式也将不断更新。
对于工民建测量行业来说，人们必须不断学习新技术，并将其运用到实际工作中，以便更好地满足业主的需求。
房建工程必备技能之定位放线介绍
房建工程必备技能之定位放线房建施工中定位放线是贯穿整个施工流程很重要的一环。
准确的定位也是整个工程的良好开端，下面来向大家介绍一下工程定位以及放线的一些方法一、工程定位放线方法：(1) 首先是对施工图纸坐标以及大线、轴线、小线的基本复核，计算是否有错误或者偏差，图纸无误后即计算好现场放样轴线点坐标(2)根据甲方提供的3个基准点进行复核，如果无误后，进行签字交接，如果有误差，还需进一步与甲方、设计、测绘进行确认，确认无误后即正式定位(3)在施工现场选能够使用时间比较久、视线通透的地点设置坐标点，用于现场内楼栋定位，建立轴线控制坐标网；并根据永久水准点进行引入，建立施工区域内的水准点。
坐标点及水准点应有可靠的保护措施。
18560007090112d49326.jpg(4) 将所有单位工程进行定位放样，经建设单位和规划、测绘部门进行验收，验收合格后即可进行施工，一般是进入到土方开挖阶段。
二、根据工程实际平面布置，选择合适的坐标控制方法，一般常用的有矩形网格控制法建立纵横两个放线坐标轴，每50m测设一条控制线，形成50*50的现场控制网，也可以根据实际工程的大小，对方格网进行增减，工程内所有建筑物的定位以及复测均已控制网轴线为准，并做好保护三、土方开挖阶段：先使用全站仪或者经纬仪将四个大角轴线点放好，撒上白灰点，根据工程放坡要求，进行放坡上口、下口线的洒灰，测定好控制线，即可开始进行土方开挖，开始过程中。
不断测量标高，在离坑底还有200到300时，安排人工进行清底作业，使用小木条做水平控制，一般上口为垫层面标高18ae00006f098e9d36a6.jpg18ae00006f0870dfa0d5.jpg四、基础放样阶段：1、基础钢筋绑扎好之后，需要将基础面标高的500控制线引入，使用红油漆在基础柱、墙上做好标记，控制混凝土面标高；这里要注意的就是控制集水井标高，高了比较麻烦，宜底不宜高2、基础浇筑完成后，将轴线控制坐标点引入，一般为轴线偏移一米的交叉点作为控制点，使用极坐标法定位（根据建筑物内墙、柱位置适当更改偏移距离，宗旨就是能通常放样，尽可能减少遮挡）；一般情况下，坐标点设置在基础或者一层上面，需要很精准的测量，为±0.00以上的控制点传递打好基础。
施工定位放线管理程序
施工定位放线管理程序简介施工定位放线管理程序是一种帮助施工人员在建筑施工过程中进行定位放线的软件程序。
该程序为施工人员提供了简便、高效的工具，帮助他们准确地确定建筑物的位置和尺寸，以确保施工质量和进度。
本文档将详细介绍该程序的功能、使用方法和注意事项，以帮助用户快速上手并正确使用。
功能施工定位放线管理程序具有以下主要功能：1.建筑物定位：施工人员可以通过程序在地图上准确定位建筑物的位置。
用户可以通过输入建筑物的地理坐标或选择地图上的位置进行定位。
该程序支持常见的地图坐标系，如WGS84、GCJ02等。
2.放线导航：施工人员可以使用程序对建筑物进行放线导航。
用户可以输入建筑物的平面图纸数据，并根据需求选择放线点。
程序会计算放线点的具体位置和角度，并提供导航指引，帮助用户准确地进行放线工作。
3.错误校正：该程序可以帮助用户进行放线错误的自动校正。
当施工人员放线出现偏差时，程序会自动识别并提供校正建议。
用户可以根据程序给出的建议进行校正，确保施工质量。
4.数据备份与导入：该程序支持数据的备份和导入。
用户可以将建筑物的定位和放线数据导出为文件，以备份和共享。
同时，用户也可以从文件中导入数据，方便在不同设备之间进行数据传输和共享。
使用方法下面是施工定位放线管理程序的简要使用方法：1.安装程序：首先，用户需要下载并安装施工定位放线管理程序到自己的设备上。
该程序支持多种操作系统，如Windows、iOS和Android等。
2.启动程序：安装完成后，用户可以点击程序图标启动施工定位放线管理程序。
3.界面概览：程序启动后，用户将看到主界面。
主界面通常包括地图区域和放线工具栏等。
4.定位建筑物：用户可以选择定位建筑物的功能，在地图上准确定位建筑物的位置。
用户可以输入建筑物的地理坐标或者通过选择地图上的位置进行定位。
5.放线导航：用户可以选择放线导航的功能，输入建筑物的平面图纸数据，并选择需要放线的点。
程序会计算放线点的具体位置和角度，并提供导航指引。
施工放线定位
施工放线定位建筑工程施工测量贯穿于整个建筑施工的全过程，放样精度对建筑工程质量和施工进度都起着十分重要的作用，测量放样的成果，必须做到准确无误。
因为各施工部门都要依据所测量的点线去施工，放线一旦有误，必将使开挖、打桩、立模、钢筋绑扎以及混凝土等作业处于不正确的设计位置，造成施工错误，给甲乙双方带来重大经济损失。
本文分析了在建筑工程定位放样过程中如何减少测量的误差。
一、建筑工程总定位放样的主要方法（一）直线段定位放线直线段定位放线在公路线型中应该说是最简单、最好放的。
在地形平坦地段用经纬仪定向，钢尺量距。
起伏较大地段在直缓点或缓直点设站定向，用测距仪量距完成。
这里要讨论的是直接在导线控制点设站，以相邻导线点为定向方向，采用极坐标法放出中线的方法。
图1(a)中我们在Ａ点设站，以Ｂ点为后视点定向，以β为指向角定出ＡP 方向，并量测出ＡP段的距离，就确定了P点位置。
β角、ＤＡP公式如下：ＤＡP＝［（ＸＰ－ＸＡ）２＋（ＹＰ－ＹＡ）２］１／２αＡＢ＝ｔｇ－１（ＹＢ－ＹＡ）／（ＸＢ－ＸＡ）αＡＰ＝ｔｇ－１（ＹＰ－ＹＡ）／（ＸＰ－ＸＡ）β＝αＡＰ－αＡＢ图１直线段定位放线（二）曲线定位放样圆曲线与其它线型主要连接形式有：直线与圆曲线、回旋曲线与圆曲线、圆曲线和圆曲线。
一般设计院提供逐桩坐标包括：ＺＹ、ＹＺ、ＧＱ、ＱＺ和２０ｍ整桩号坐标，一般情况下可以满足中线控制要求，有些情况下为了更好地控制填、挖方路基或构筑物，施工时需要加密中线坐标。
因此，在放线中应用圆曲线公式计算坐标。
切线支距公式：ＸＰ＝Ｌ－Ｌ３／６Ｒ２＋Ｌ５／１２０Ｒ４ＹＰ＝Ｌ２／２Ｒ－Ｌ４／２４Ｒ３＋Ｌ６／７２０Ｒ３图２曲线定位放样二、在放样工作中必须附有校核条件施工放样的成果通常是即刻(或数小时后)交付使用，往往不能等待再去检查成果的正确性。
这就要求放样作业人员在作业中处处要有自我校核条件，以便及时发现错误，及时纠正。
现把校核条件归纳如下：（一）主要轴线点的放样应用单三角形法(有三角和的检查)、三点前方交会法(两组坐标校核)、三边测距交会法等，严禁用二点测角交会法测定轴线点位。
【施工测量】简单、快速测量放线方法!
【施工测量】简单、快速测量放线方法！一、工程定位放线方法（1）进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二、根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三、根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。
工程定位即以该轴线为准。
四、取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五、在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六、地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时（>5mm）应予调整。
七、外控法施工要点施测时将经纬仪安置在建筑附近进行竖向投测。
（1）测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
（2）轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
一种快速简便定位放线方法在工程建设当中应用
一种快速简便的定位放线方法在工程建设当中的应用摘要：在工程建设当中，土方开挖后，对数量繁多的小基坑内基础定位放线，或基坑内各基础高差较大、中间又有障碍物阻挡的情况下定位放线，采用拉线、油桶的方式，利用两线定一平面，控制第三点的理论方法可快速准确的进行定位放线。
关键词：基础定位放线；拉线、油桶；简便、快速、准确在工程建设的定位放线中，特别是基坑内基础定位放线当中，由于相邻基坑较多且高差较大，对施工定位放线的要求就相对繁琐。
如果仅用经纬仪或全站仪来投线，将会很麻烦，不便于快速正确放线。
一、仅用经纬仪或全站仪和铅垂进行放线，费工费时，效率低特别在工业建筑的施工过程当中，如图一所示的建筑物，具有如下特点：基础承台多，单个基础承台面积小，间距大。
对具有上述特点的建筑物，就不宜进行大面积土方开挖。
仅单独开挖每个小基坑即可，即省工省时，也保证了原土不会遭到不必要的破坏。
对图一所示的建筑物开挖后，如果仅用经纬仪或全站仪进行投点放线，就要多次架设仪器，这样就会占用大量时间。
而且每次架设仪器都多少存在误差，所以每次投点的误差量也在无形中放大。
如图二所示的建筑物，又具有如下特点：基础承台多，a、b轴间距过大，基础高差大。
对该建筑物，土方开挖时就不必要将a、b 轴间多余的土方开挖掉，这样对两排基础就形成了一个间隔障碍，对横向轴线的放样不利。
如果仅用经纬仪进行投点放线，同样要多次架设仪器，费工费时、放线误差无形中增大。
相邻高差较大的基础，如果用卷尺和铅垂引测放样，将非常困难。
图二二、用拉线、油桶进行投点放线，省工省时、效率高对上述情况，有这样一种方法，可以即快捷又准确的完成定位放线任务，省工省时，效率高。
1．土方开挖完成后，用钢管维护栏将整个开挖外围维护起来，一是安全文明施工的必须要求，二是用来固定拉线。
在一些特殊情况下，不必要搭设围栏的，仅在基坑外围的建筑物轴线位置钉上钢筋（木）桩或在坚固的地方划线即可。
2．用全站仪测出建（构）筑物的两条垂直交叉轴线（坐标点放样）。
水利工程建设中的测量放线技术有哪些
水利工程建设中的测量放线技术有哪些水利工程是关乎国计民生的重要基础设施，其建设质量和效益直接影响着社会经济的发展和人民的生活。
在水利工程建设中，测量放线技术是一项至关重要的工作，它为工程的规划、设计、施工和运营提供了精确的位置、形状和尺寸等基础数据，确保工程的顺利进行和质量安全。
那么，水利工程建设中的测量放线技术究竟有哪些呢？一、GPS 测量技术GPS（全球定位系统）测量技术是一种基于卫星导航系统的高精度测量技术。
它具有定位精度高、观测时间短、操作简便、全天候作业等优点，在水利工程测量放线中得到了广泛的应用。
在水利工程建设前期，利用 GPS 测量技术可以快速获取工程区域的大地坐标，为工程的选址和规划提供基础数据。
在施工过程中，GPS 测量技术可以实时监测大坝、渠道、桥梁等建筑物的变形情况，及时发现问题并采取措施加以解决，保证工程的安全。
此外，GPS 测量技术还可以用于水利工程的地形测绘、河道测量等工作，为工程设计提供详细的地形资料。
二、全站仪测量技术全站仪是一种集电子测角、电子测距、数据存储和传输等功能于一体的测量仪器。
它具有测量精度高、速度快、操作简便等优点，在水利工程测量放线中发挥着重要作用。
在水利工程的施工测量中，全站仪可以精确测量建筑物的轴线、轮廓线、高程等参数，为施工提供准确的依据。
例如，在大坝的施工中，通过全站仪测量可以确定大坝的坝轴线、坝顶高程、坝坡坡度等，保证大坝的施工质量。
在渠道的施工中，全站仪可以测量渠道的中心线、横断面、纵断面等，为渠道的开挖和衬砌提供数据支持。
三、水准仪测量技术水准仪是一种用于测量高差的仪器，主要用于水利工程中的高程测量。
在水利工程建设中，高程测量是非常重要的一项工作，它关系到建筑物的稳定性和安全性。
水准仪测量技术可以精确测量出地面点的高程，为水利工程的设计和施工提供高程依据。
例如，在大坝的设计中，需要根据上下游的水位差和地形条件确定大坝的坝顶高程和坝底高程，这就需要通过水准仪测量来获取准确的高程数据。
测量放线施工方案汇总
测量放线施工方案汇总在施工工程中，测量放线是一个至关重要的环节。
准确的测量放线工作不仅可以保证施工进度，还可以确保工程质量。
在进行测量放线工作时，需要结合实际情况采取不同的方案，以确保施工的顺利进行。
下面将介绍几种常见的测量放线施工方案。
1. 传统放线方式传统放线方式是最为常见的一种测量放线方案。
它通常采用刷漆、挖坑、拉线等方式进行测量放线。
这种方式简单易行，成本较低，适用于一般的施工工程。
但是传统放线方式存在测量精度不高、工作效率低等缺点。
2. 全站仪放线全站仪放线是一种精密的测量放线方式。
通过全站仪的高精度测量功能，可以实现对各个点的准确放线。
这种方式适用于对精度要求较高的施工工程，如高楼、桥梁等。
全站仪放线工作效率高，能够提高施工速度，但是设备成本较高，需要专业人员进行操作。
3. GPS定位放线GPS定位放线是一种现代化的测量放线方式。
通过GPS技术实现对点位的定位，可以实现远距离、高精度的放线工作。
这种方式适用于大型施工工程，如高速公路、输电线路等。
GPS定位放线方案具有工作效率高、测量精度高等优点，但是在复杂地形和环境条件下可能存在一定的局限性。
4. 激光测距放线激光测距放线是一种快速、精确的测量放线方案。
通过激光测距仪器实现对点位的快速测量，可以在较短时间内完成放线工作。
这种方式适用于较为简单的施工工程，如地坪铺设、墙面装修等。
激光测距放线工作效率高，操作简单，但是受到测量距离限制。
综上所述，不同的施工工程可以选择适合的测量放线方案，以确保工程的顺利进行。
传统放线、全站仪放线、GPS定位放线和激光测距放线各有优缺点，施工单位可以根据具体情况选择合适的方案进行测量放线工作。
在实际工作中，还需要注意选择合适的测量仪器、培训专业人员等，以确保测量放线工作的准确性和效率。
建筑工程定位放线施工方案
建筑工程定位放线施工方案一、地埋定位放线施工的概述地埋定位放线是指在建筑施工中，根据建筑设计图纸和标高图纸，通过使用放线器材和仪器，在地面上确定建筑物的位置、尺寸和高程，然后进行建筑的定位放线工作，确定建筑物的基准点、桩基点、墙角点、梁柱点等。
地埋定位放线是建筑工程中的重要环节，准确的地埋定位放线工作是保证建筑物尺寸和位置的准确性，确保建筑物结构和外形的正确性，是建筑施工的重要保障措施。
地埋定位放线施工需要熟练掌握使用放线仪器、测量工具和施工技术，准确地进行建筑物的定位放线工作，保证建筑物按照设计要求准确地进行施工。
因此，地埋定位放线施工需要具备一定的专业知识和技能，需要由有资质的施工单位进行施工，并严格按照相关的技术要求和规范进行施工。
本文将介绍地埋定位放线施工的步骤、要点及注意事项，并结合实际的建筑工程案例进行分析，以期为工程施工人员提供参考。
二、地埋定位放线施工的步骤1. 准备工作在进行地埋定位放线施工之前，首先需要进行准备工作。
包括确定施工的基准点和固化点，准备好放线仪器和测量工具，确定放线工作的范围和要求。
在进行地埋定位放线施工之前，需要对放线仪器和测量工具进行校准和检查，保证放线仪器和测量工具的工作正常，准备好地埋定位放线的施工人员和作业资料。
2. 放线测量在准备工作完成之后，开始进行放线测量工作。
根据建筑设计图纸和标高图纸，确定建筑物的位置、尺寸和高程，确定建筑物的基准点、桩基点、墙角点、梁柱点等。
通过使用放线仪器和测量工具，进行放线测量，确定建筑物的位置、尺寸和高程。
在进行放线测量工作的过程中，需要根据实际情况进行调整和修复，保证放线测量的准确性和可靠性。
3. 放线标记在放线测量完成之后，根据测量结果进行放线标记。
通过使用放线仪器和测量工具，对建筑物的基准点、桩基点、墙角点、梁柱点等进行标记，确定建筑物的位置、尺寸和高程。
在进行放线标记工作的过程中，需要根据实际情况进行调整和修复，保证放线标记的准确性和可靠性。
建筑物定位放线方案
建筑物定位放线方案建筑物定位放线方案建筑物是人类生活和工作的场所，其准确的定位放线是建筑施工的基础。
在建筑物的设计和施工过程中，定位放线是非常重要的一步，它直接决定了建筑物是否按照设计图纸的要求进行施工。
一、前期准备工作在进行建筑物的定位放线之前，首先需要进行一些前期的准备工作。
首先，要准备好相关的测量工具，如测量仪器、测量棚、激光测距仪等。
其次，要熟悉地形和建筑设计图纸，了解建筑物的布局和尺寸要求。
最后，要确定好放线的基准点和坐标系，以便进行精确的定位。
二、确定放线坐标点在进行建筑物定位放线时，需要根据设计图纸确定建筑物的关键坐标点。
这些坐标点通常包括建筑物的四个角点和中心位置，以及墙柱的位置和尺寸等。
确定好这些坐标点后，就可以进行后续的放线工作。
三、放线测量方法建筑物的放线可以使用不同的测量方法，如传统的钢尺测量法、全站仪测量法和激光测距法等。
在选择测量方法时，需要根据具体的施工要求和工程尺度来进行决定。
1. 传统的钢尺测量法传统的钢尺测量法是一种简单、经济的测量方法，适用于一些小型的建筑施工。
该方法需要使用钢尺和木桩等工具进行测量，并通过简单的三角函数计算来确定建筑物的坐标点。
2. 全站仪测量法全站仪测量法是一种精确度较高的测量方法，适用于中小型的建筑施工。
该方法通过全站仪仪器进行测量，能够自动记录测量数据，并通过计算机软件进行数据处理和坐标点确定。
3. 激光测距法激光测距法是一种快速、精确的测量方法，适用于大型的建筑施工。
该方法通过激光测距仪进行测量，能够快速得到建筑物的坐标点，并且具有很高的测量精度。
四、放线操作步骤进行建筑物定位放线时，需要按照以下步骤进行操作：1. 根据建筑设计图纸，确定建筑物的关键坐标点，并标出在地面上。
2. 搭建测量棚，保证放线过程中的准确度。
3. 根据测量方法的选择，使用相应的测量仪器进行测量。
4. 根据测量结果，在地面上标出建筑物的实际位置。
5. 进行数据处理和计算，确保建筑物的尺寸和位置符合设计要求。
房屋建筑施工放线方法
房屋建筑施工放线方法概述放线是房屋建筑施工的重要环节，它是确定建筑物位置和形状的关键步骤。
本文将介绍几种常用的房屋建筑施工放线方法。
1. 三角放线法三角放线法是一种简单而有效的放线方法。
具体步骤如下：1. 在建筑物所在地选取三个点，形成一个等腰三角形。
2. 测量三个点之间的距离和角度，确保三角形各边和角度的准确性。
3. 使用这个三角形作为参考，按照比例放大或缩小，放线出整个建筑物的位置和形状。
三角放线法的优点是简单快捷，但需要专业的测量工具和熟练的操作技巧。
2. 基线放线法基线放线法适用于相对复杂的建筑物。
它的步骤如下：1. 在建筑物所在地选择一个基准点，作为放线的起点。
2. 按照设计图纸上的标注，从基准点开始，使用测量工具放线出建筑物的主要轮廓线。
3. 根据设计图纸上的尺寸标注，确定建筑物内部各个房间和构件的放置位置。
4. 使用放线工具在地面上标记出放线点，确保施工过程中能够准确参照该放线点进行施工。
基线放线法适用于大型建筑物或有复杂内部结构的建筑物，其准确性相对较高。
3. GPS放线法GPS放线法是一种现代化的放线方法，利用全球定位系统（GPS）来确定建筑物的位置和形状。
具体步骤如下：1. 使用GPS测量仪器测量出建筑物所在地的经纬度坐标。
2. 根据设计图纸上的标注，通过相应的软件或设备，将经纬度坐标转换为建筑物的具体放线点。
3. 使用GPS设备在建筑物所在地标记出放线点，确保施工过程中能够准确参照该放线点进行施工。
GPS放线法的优点是精确度高、操作简便，适用于大规模建筑施工。
总结放线是房屋建筑施工的重要步骤，选择适合的放线方法对确保建筑物位置和形状的准确性至关重要。
本文介绍了三角放线法、基线放线法和GPS放线法三种常用的房屋建筑施工放线方法。
根据具体情况选择合适的放线方法，并结合专业的测量工具和技巧，可以确保放线过程的准确性和施工的顺利进行。
一种快速简便的定位放线方法在工程建设当中的应用
一种快速简便的定位放线方法在工程建设当中的应用摘要：在工程建设当中，土方开挖后，对数量繁多的小基坑内基础定位放线，或基坑内各基础高差较大、中间又有障碍物阻挡的情况下定位放线，采用拉线、油桶的方式，利用两线定一平面，控制第三点的理论方法可快速准确的进行定位放线。
关键词：基础定位放线；拉线、油桶；简便、快速、准确在工程建设的定位放线中，特别是基坑内基础定位放线当中，由于相邻基坑较多且高差较大，对施工定位放线的要求就相对繁琐。
如果仅用经纬仪或全站仪来投线，将会很麻烦，不便于快速正确放线。
一、仅用经纬仪或全站仪和铅垂进行放线，费工费时，效率低特别在工业建筑的施工过程当中，如图一所示的建筑物，具有如下特点：基础承台多，单个基础承台面积小，间距大。
对具有上述特点的建筑物，就不宜进行大面积土方开挖。
仅单独开挖每个小基坑即可，即省工省时，也保证了原土不会遭到不必要的破坏。
对图一所示的建筑物开挖后，如果仅用经纬仪或全站仪进行投点放线，就要多次架设仪器，这样就会占用大量时间。
而且每次架设仪器都多少存在误差，所以每次投点的误差量也在无形中放大。
如图二所示的建筑物，又具有如下特点：基础承台多，A、B轴间距过大，基础高差大。
对该建筑物，土方开挖时就不必要将A、B轴间多余的土方开挖掉，这样对两排基础就形成了一个间隔障碍，对横向轴线的放样不利。
如果仅用经纬仪进行投点放线，同样要多次架设仪器，费工费时、放线误差无形中增大。
相邻高差较大的基础，如果用卷尺和铅垂引测放样，将非常困难。
图二二、用拉线、油桶进行投点放线，省工省时、效率高对上述情况，有这样一种方法，可以即快捷又准确的完成定位放线任务，省工省时，效率高。
1．土方开挖完成后，用钢管维护栏将整个开挖外围维护起来，一是安全文明施工的必须要求，二是用来固定拉线。
在一些特殊情况下，不必要搭设围栏的，仅在基坑外围的建筑物轴线位置钉上钢筋（木）桩或在坚固的地方划线即可。
2．用全站仪测出建（构）筑物的两条垂直交叉轴线（坐标点放样）。
全站仪在建筑物定位放线中的应用
全站仪在建筑物定位放线中的应用【摘要】根据多年从事定位放线的经验，总结了一套全站仪实现建筑物的快速定位放线的方法，本文主要介绍该法的施测程序、安全措施及施工时的各项限差和质量要求，并结合具体实例进行测量，同时进行了效益分析，指出该法具有良好的应用前景。
【关键词】全站仪，定位放线，测量随着我国国民经济的快速增长，我国建筑业也呈现出飞速发展的态势，建筑的各种形状、平面造型呈现出多样化，从扇形、椭圆、正多边形直至风帆形、鸟巢等，这些建筑在美化城市景观、丰富城市立面天际线的同时，也给建筑工作者提出了很大的挑战，如何同普通长方形建筑物一样实现对各式各样异形建筑物的快速定位放线，尽可能地不影响工程进度，是否能寻找一种通用方法对各种异形建筑物进行快速定位放线。
下面就对全站仪的实用、快速放线法作一阐述。
1、准备工作1．1 建模无论何种建筑物，设计人员已将其准确的在电脑中绘制完毕，为了加快进度，可将电子版施工图将工程平面信息完整、准确地录入电脑中。
1．2建立独立坐标系建立独立坐标系主要是在电脑中建立独立的坐标系统，一种是绝对坐标系，设计院的设计图是在城市规划时的总平面图基础上绘制，总平面图包含工程整体的平面绝对坐标信息，将建筑物的几个主要角点和轴线交点的坐标对应即可。
另一种是用户坐标系，在总平面图中，在工程的左下角或西南方向找一点作为坐标原点(保证全站仪的坐标数据全部为正值)，与工程的南北向平行的一条线作为y 轴，与工程的东西向平行的一条线作为X轴，建立用户坐标系。
1．3将坐标控制点引入施工现场控制点引入主要由城市规划部门完成，控制点做法同常规做法相同，在此要注意三点：1)施工场地内至少需引入3点(能两两相互通视)，主要便于相互复核，控制点要设在基坑周边稳定不易被破坏的部位，易于基坑内放线；2)坐标数据需及时记录、保存(绝对坐标和相对坐标)；3)要注意保护控制点，不要被施工机械或者人为破坏。
2实施过程2．1 施测程序施测准备---在电脑中准确提取坐标数据---将坐标数据输入全站仪中---实地定位测量---检查相关尺寸及主要点位坐标---下一阶段测量。
GPS技术在铁路施工放线中的应用
可得到控制点的三维坐标。
为了满足全线开 展线路测量工作, 全线 148km 根据工作需
二、G PS 平面控制测量
要布设4 个控 制网 , 各个网采用独立平差, 相邻网共用一对西安
在铁 路勘测设计 与施工中, 线路定 测是一项 十分艰巨而 重 分院提供的GP S 控制点。4 段控制网分别是旬阳—— 蜀河段、蜀
科技信息
工程技术
GPS 技术在铁路施工放线中的应用 北京华星勘查新技术公司信阳测绘院 周 鹏
[ 摘 要] 结合具体工程 —— 改建线路襄渝 ( 襄樊 —— 重庆) 线增建二线十堰—— 旬阳段定测, 采用 G PS 静态定位进行 控制测量, 并在此基础上采用 GP S- RT K 技术进行线路中线测 量。实践表明, 这种作业方法可以 省掉不必要的中间 环节, 最大限度地减少外业工作量, 从而缩 短整个工期。 [ 关键词] 提速改建 定测 G PS 静 态定位 G PS- R T K 技术
— 302 —
科技信息
工程技术
以达到厘米甚至毫米级精度, 但缺点是经过后处理才知道结果。 而RT K 通过 实时处理就能达到厘米级精度。R T K 要求1 台基准 站和至少 1 台流动站及相配套的数 据通讯链。基准站实时 地把 测站信息 和所有观 测值通过数 据链传递 给流动站, 流动站 用先 进的处理技术瞬时求出流动站的三维坐 标。RT K 技术可以说是 导航技术与通讯和信号处理技术的完美 结合。
GP S 数 据处 理采用 软件 T rimble Geo matics o ffice 进行基
都实现了智能化, 观测人员只需将天线对中、整平 , 量取天线高, 线解算及网平差, 然后采 用北京 54 坐标系的 大地成果进行匹配
打开电源 即可自动 观测, 利 用数据处 理软件对数 据进行处 理就 处理, 获得 G PS 点的平面坐标成果。
建设场地定位放线
建设场地定位放线第一篇：建设场地定位放线建设场地定位放线现场施工测量放线用什么坐标系，是相对坐标系还是本地区坐标系？现场施工测量放线用设计院施工图坐标系，见设计说明设计院施工图报规划，总平面图上要求的坐标系是相对坐标系，统一规划要求甲方拿给设计院测绘后的总平图一般也是相对坐标系对施工控制网为轴线形式的建筑场地，最方便的平面位置放线测量方法是（）。
A.直角坐标法B.极坐标法C.角度前方交会法D.距离交会法施工放线建筑物定位是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工员如何学会放线？？第一、要掌握测量仪器的使用第二、能看懂施工图纸第三、看看一些放线测量的方案只要有了这些基础，相信没问题，第一次放线时，一定要仔细认真，控制点的数据一定要精确，多检查一遍，有了经验就好了！按图纸，主要放出柱梁的位置就OK一个楼的放线，不是一句话讲清的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种快速简便的定位放线方法在工程建设当中的应用
摘要：在工程建设当中，土方开挖后，对数量繁多的小基坑内基础定位放线，或基坑内各基础高差较大、中间又有障碍物阻挡的情况下定位放线，采用拉线、油桶的方式，利用两线定一平面，控制第三点的理论方法可快速准确的进行定位放线。
关键词：基础定位放线；拉线、油桶；简便、快速、准确
在工程建设的定位放线中，特别是基坑内基础定位放线当中，由于相邻基坑较多且高差较大，对施工定位放线的要求就相对繁琐。
如果仅用经纬仪或全站仪来投线，将会很麻烦，不便于快速正确放线。
一、仅用经纬仪或全站仪和铅垂进行放线，费工费时，效率低
特别在工业建筑的施工过程当中，如图一所示的建筑物，具有如下特点：基础承台多，单个基础承台面积小，间距大。
对具有上述特点的建筑物，就不宜进行大面积土方开挖。
仅单独开挖每个小基坑即可，即省工省时，也保证了原土不会遭到不必要的破坏。
对图一所示的建筑物开挖后，如果仅用经纬仪或全站仪进行投点放线，就要多次架设仪器，这样就会占用大量时间。
而且每次架设仪器都多少存在误差，所以每次投点的误差量也在无形中放大。
如图二所示的建筑物，又具有如下特点：基础承台多，A、B轴间距过大，基础高差大。
对该建筑物，土方开挖时就不必要将A、B轴间多余的土方开挖掉，这样对两排基础就形成了一个间隔障碍，对横向轴线的放样不利。
如果仅用经纬仪进行投点放线，同样要多次架设仪器，费工费时、放线误差无形中增大。
相邻高差较大的基础，如果用卷尺和铅垂引测放样，将非常困难。
图二
二、用拉线、油桶进行投点放线，省工省时、效率高
对上述情况，有这样一种方法，可以即快捷又准确的完成定位放线任务，省
工省时，效率高。
1．土方开挖完成后，用钢管维护栏将整个开挖外围维护起来，一是安全文明施工的必须要求，二是用来固定拉线。
在一些特殊情况下，不必要搭设围栏的，仅在基坑外围的建筑物轴线位置钉上钢筋（木）桩或在坚固的地方划线即可。
2．用全站仪测出建（构）筑物的两条垂直交叉轴线（坐标点放样）。
将轴线点投测到基坑外围的围护栏上，不必要搭设围护栏的情况下，将轴线点投测到钢筋（木）桩或坚固的地面上。
在已投测好的点上拉上细线（深色为好）。
3．如图三所示，用小桶装满油（深色的废机油等，油的粘度大，不宜晃动），放在拉好的线下面。
这样，在盛满油的小桶里面就可以看到上部拉线的倒影。
放线者站在拉线和小桶旁边，用一只眼睛看拉线和小桶里面的倒影线，让这两条线重合，然后指挥在基坑底放点的工人（姑且就叫他基坑底的一个点）。
如果拉线和投影线在一条线上，而基坑底的点不在重合的这条线上，那就指挥基坑底的这个点左右移动，直到拉线、投影线和基坑底的点重合为唯一的一个立面为止。
这样，基坑底的点就定位成功了。
同样的方法，以该轴线点为基准，用钢卷尺引测相邻平行的基础轴线点，拉上细线，用油桶进行投点放线。
三、工作原理
倒影，即平面镜的成像原理，是正立的虚像。
利用拉线、油桶的方法放线，就是利用了这一原理。
拉线同桶内的倒影线，这两条线就控制了正立面这唯一的平面，所要放样的点在这个平面内就是正确的，如果偏离这个平面就是错误。
这样一种投点放线方法，不管在理论上，还是实践中都是正确且行之有效的。
用该方法进行定位放线，简便、快速、准确。
注：文章内所有公式及图表请以PDF形式查看。
