电话交换的呼叫接续过程知识点课件.
《功能四呼叫转移》课件
02
等待对方接听，听到提 示音后按照提示音操作 。
03
根据提示音输入被叫号 码，确认呼叫转移。
04
呼叫转移成功后，将听 到提示音。
功能四呼叫转移的注意事项
在进行呼叫转移操作 之前，确保被叫号码 正确无误。
注意保护个人隐私， 避免将重要通话进行 呼叫转移。
避免频繁使用呼叫转 移功能，以免影响通 话质量和信号稳定性 。
03
功能四呼叫转移的配置与操作
功能四呼叫转移转移的配置步骤。
输入被叫号码，确认呼叫 转移的号码。
进入配置页面，选择呼叫 转移的场景，如无应答转 移、遇忙转移等。
设置呼叫转移的时长，可 选择立即转移或延时转移 。
功能四呼叫转移的操作流程
01
在通话过程中，按下设 置呼叫转移的按键。
02
用户可以通过设置呼叫转移规则 ，将来电自动转移到预设的电话 号码上，确保来电不漏接。
呼叫转移的分类
无条件呼叫转移
无论手机处于何种状态，来电都 将被转移到预设的电话号码上。
有条件呼叫转移
根据手机的状态或预设的条件， 来电将被转移到预设的电话号码 上。
呼叫转移的应用场景
用户外出或手机没电时，可以 将来电转移到家庭电话或备用 手机上，确保重要来电不被漏 接。
功能四呼叫转移的未来展望
1 2 3
呼叫转移的智能化发展
未来呼叫转移将更加智能化，能够根据用户的需 求和行为习惯进行自动化的处理和转接。
呼叫转移与其他通信方式的融合
随着通信方式的多样化，呼叫转移将与其他通信 方式如即时通讯、视频通话等融合，为用户提供 更加便捷的服务。
呼叫转移的个性化定制
未来呼叫转移将更加注重用户的个性化需求，提 供定制化的服务，以满足不同用户的需求。

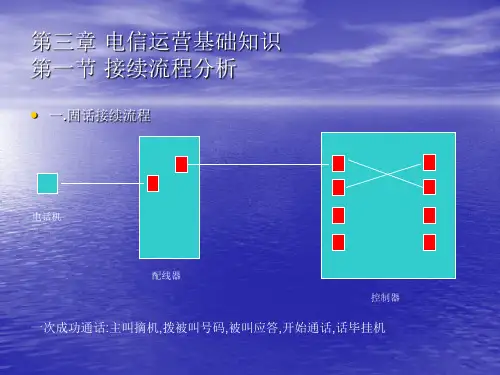

第三章第一节接续流程分析ppt-第三章电信运营基础知识-15页PPT资料
业务信道 半速率信道
增强型全速率信道
逻辑信道
专用控制信道
独立专用控制信道 随路信道
寻呼信道
控制信道 公共控制信道
随机接入信道
广播信道
接入允许信道 频率校正信道
同步信道 广播控制信道
• 业务信道:
传送业务,用于传送用户的语音和数据业务的信道
• 控制信道:
用于传送信令信息和短的的分组数据数据的信道
① 广播信道BCH:是一种”一点到多点”的单向控制信道,用于基站向
所有移动台广播公用信息
a) 频率校正信道FCCH:用于给用户传送校正移动台频率的信息
b)
同步信道SYCH:系统喝用户同步以及移动台对基站进行识别
的信息
c) 广播控制信道BCCH:用于向每个BTS广播通用信息测量信号强弱和
识别小区标志等
② 公共控制信道CCCH:基站与移动台间”一点对多点”的双向控制信
2.开机(附着状态) 关机------待机过程 1.手机终端收集频点:可搜索到32个频点 2.筛选频点:距离近,质量好,合法 3.选择其中的6个频点作为候选频点(最强信号的6个) 4.在6个最强的频点中选择1个最好最强的作为接入频点 5.通过FCCH频率校正信道,调制手机与频点同步将手机时钟校正到该频点上 6.通过SYCH校正同步信号,使数据同步 7.开始收听小区广播信息:侦听小区广播 8.手机在随机接入信道(RACH)上发出一个请求,申请一个信道 9.系统收到请求后,通过AGCH给手机分配一个信道 10.手机将位置更新需要的数据发送给MSC 11.将鉴权结果通知手机
③ 通话接续
④ 驱动主被叫间的通话链路,暂存于内存中的通路,完成通话链路连接 ⑤ 检测挂机信号
⑥
整个通话过程中不断监视主被叫的回路状态,发现
通信公司电话交换技术基础知识培训课件(待岗培训)
交换基础知识培训§1．1 电话交换的发展过程自从1876年贝尔发明电话以来，电话机和电话交换技术就作为一种技术而产生并且不断地发展起来。
所谓电话交换是指根据电话用户(发起呼叫请求的用户称为主叫用户，接收呼叫的用户称为被叫用户)的要求，用一条传递语音信号的电路将电话的主叫用户与被叫用户连接起来；在通话过程中，这条电路由他们独占使用，在通话结束后，将原来连通的电路断开，并准备分配给其他用户使用。
早期的电话交换是通过人工实现的，话务员接收到主叫用户的呼叫请求后，经过询问主叫，得知被叫号码，在控制台将主叫与被叫间的电路连接起来，并且在通话结束后负责拆除连接。
这种方式话务员接续工作繁忙，接续速度比较慢，而且可靠性差；但在电话通信的早期，由于用户很少，也是一种可行的办法。
’随着自动电话交换技术的发展，自动电话交换机出现了。
以后又出现了旋转制和升降制的交换机，它们属于间接控制方式。
1919年瑞典工程师比图兰得(Betulander)和帕尔默格林(Palmgren)发明了纵横制接线器(crossbar)，并且申请了专利。
在纵横制接线器的基础上，1926年和1938年分别在瑞典和美国开通了纵横制交换机。
半导体电子技术的迅速发展促使交换技术发生了一次新的变革。
1946年第一台采用存储程序控制方式电子计算机在美国的诞生于使入类社会逐步进入了一个崭新的世界，也给电话交换技术带来了划时代的变化。
早期的计算机在处理能力、可靠性等方面还不能与现在相比，并且由于计算机造价昂贵，因此这个时代的存储程序控制(即程控)交换机普遍采用集中控制方式，系统比较脆弱。
随着大规模和超大规模集成电路技术的发展，更高性能的微处理器和半导体存储器大批问世，程控交换机开始采用多处理机系统，控制系统的功能也更加庞大、复杂，程控交换技术迅速成熟起来。
我国程控交换机的应用是从80年代后开始的，初期的局用程控交换机都是引进国外厂家的设备，自己不具备开发和生产能为。
电话交换技术基础PPT课件
程控交换与宽带交换
1.1.7 电话呼叫的基本处理过程
1、市内电话通信 用户线
中继线
用户线
用户甲
市话分局1
市话分局2
用户乙
2、长途电话通信
用户
线 中继线
长途线路
用户
中继线
转换装置：信号设备和通话设备一般不同时工作，有转换装 置完成切换。主要包括
叉簧
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
炭精送话器：
基本结构：绝缘盒（炭精），前、后电极，震动膜片
工作原理：
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
电磁受话器：
基本结构：震动膜片、极靴、永久磁铁、线圈
程控交换与宽带交换
1.1.4 脉冲电话和双音多频(DTMF)电话
双音多频电话：每次拨号，会产生两个音频信号。
高频组：1209Hz、1336Hz、1477Hz、1633Hz 低频组： 697Hz、 770Hz、 852Hz、 941Hz
1209Hz 1336Hz 1477Hz 1633Hz
697Hz
工作原理：
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
振铃电路
功能： 将交换机送来的25Hz的铃流音变成直流，并产 生两种频率不同的交替信号，驱动振铃器或蜂鸣器发声。
集成电路LS8204 由LS8204组成的振铃电路
程控交换与宽带交换
1.1.5 电话机的基本组成与工作原理
极性保护电路

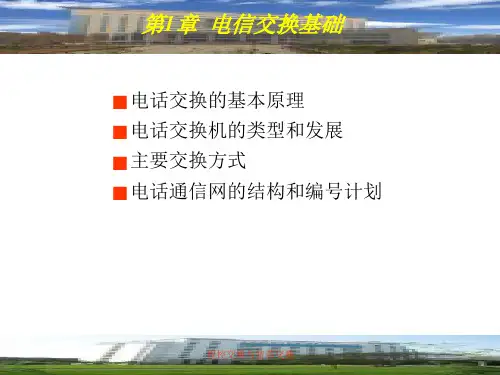

第1章 电信交换基础
《移动通信》移动台呼叫另一移动台的接续过程
《移动通信》移动台呼叫另一移动台的接续过程《移动通信》移动台呼叫另一移动台的接续过程一、引言在移动通信系统中，移动台之间的呼叫接续过程是实现移动通信的关键环节之一。
本文将详细介绍移动台呼叫另一移动台的接续过程，包括呼叫的发起、信令传输、通话建立和结束等各个阶段。
二、呼叫发起1.移动台主叫号码的输入2.被叫移动台号码的输入3.呼叫类型的选择：语音呼叫、短信呼叫或其他呼叫服务4.主叫移动台发送呼叫请求信令三、信令传输1.主叫移动台向基站发送呼叫请求信令2.基站接收呼叫请求信令并转发给移动交换中心（MSC）3.MSC查询被叫移动台是否可达4.MSC向被叫移动台的基站发送呼叫请求信令5.被叫移动台接收呼叫请求信令并向MSC发送呼叫确认信令四、通话建立1.MSC接收到被叫移动台的呼叫确认信令后，向主叫移动台发送呼叫建立信令2.主叫移动台接收到呼叫建立信令后，向MSC发送呼叫建立确认信令3.MSC将呼叫建立确认信令转发给被叫移动台的基站4.被叫移动台的基站接收到呼叫建立确认信令后，向被叫移动台发送呼叫建立确认信令5.主叫移动台和被叫移动台建立通话连接五、通话过程1.主叫移动台和被叫移动台通过无线通道进行语音或数据传输2.网络进行呼叫的路由选择和质量控制3.通话过程中可能发生的信令交换和切换操作六、通话结束1.通话结束时，主叫移动台或被叫移动台发送通话结束请求信令2.MSC接收到通话结束请求信令后，向对应的基站发送通话结束确认信令3.基站接收到通话结束确认信令后，向对应的移动台发送通话结束确认信令4.主叫移动台和被叫移动台释放通话连接附件：本文档不涉及附件。
法律名词及注释：1.移动通信系统：指用于移动通信的无线通信系统，例如GSM、CDMA、LTE等2.移动台：移动通信系统中的用户设备，包括方式、无线数据终端等3.基站：移动通信系统中用于无线信号的收发和处理的设备4.移动交换中心（MSC）：移动通信系统中用于呼叫和信令处理的中央控制设备。
《移动通信》移动台呼叫另一移动台的接续过程
《移动通信》移动台呼叫另一移动台的接续过程移动通信移动台呼叫另一移动台的接续过程1、引言移动通信是指通过无线电技术实现移动设备之间的通信。
在移动通信系统中，移动台呼叫另一移动台时，需要经过一系列接续过程。
本文档将详细介绍移动台呼叫另一移动台的接续过程。
2、前提条件在进行移动台之间的呼叫接续过程之前，需要满足以下前提条件：- 移动通信系统处于正常运行状态；- 移动台所在的小区中有足够的接入资源。
3、移动台呼叫另一移动台的接续过程3.1 呼叫初始化3.1.1 移动台A拨号移动台A在拨号前首先检测是否在服务区内，并确保有足够的信号强度。
移动台A通过拨号盘或其他方式拨号并指定呼叫的另一移动台号码。
3.1.2 基站寻呼移动台A发起呼叫后，基站会收到呼叫请求，并开始进行寻呼过程。
基站会广播一个寻呼消息，带有被叫移动台的方式号码及其他必要的信息。
3.1.3 移动台B寻呼响应被叫移动台B在收到寻呼消息后，会对其进行解码，并检查是否与自己的号码匹配。
如果匹配成功，则移动台B进行寻呼响应，即回复寻呼消息。
3.2 呼叫确认3.2.1 移动台间信道分配当移动台B回复寻呼消息后，基站会为呼叫建立移动台间的信道。
基站根据系统的资源状况和通信质量等因素，为呼叫分配合适的信道，以确保通信质量。
3.2.2 呼叫确认信令移动台A在接收到移动台B的寻呼响应后，会向基站发送呼叫确认信令。
呼叫确认信令中包含了移动台A和移动台B之间的通信参数。
3.3 通话建立3.3.1 通话路径建立基站收到移动台A的呼叫确认信令后，会根据信令中的参数建立移动台A和移动台B之间的通话路径。
该路径通常由信令链路和语音链路组成。
3.3.2 移动台A与移动台B通话建立一旦通话路径建立完成，基站会通知移动台A和移动台B通话已建立。
移动台A和移动台B之间可以开始实时语音通信。
4、附件本文档无附件。
5、法律名词及注释- 移动通信系统：指用于移动设备间通信的无线电通信系统。
移动通信技术·呼叫接续处理讲义.PPT课件
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
13
移动台呼叫市话
14
市话用户呼叫移动台
1.PSTN交换机通过号码分析判断为移动用户，将接至 GMSC。
2.GMSC根据MSDN确定被叫所属的HLR，并向HLR询问被叫 当前位置信息。
3.HLR检索用户数据库，若该用户已漫游到其他地区，则 向所在的VLR请求漫游MSRN。
4.VLR动态分配MSRN后回送HLR。 5.HLR将MSRN转送给GMSC。 6.GMSC根据MSRN选路，将呼叫连接到被叫VMSC。 7.VMSC查询数据库，向被叫所在位置区的所有小区基站 发送寻呼命令。 8.各基站通过寻呼信道发送寻呼消息，消息的主要参数 为被叫的IMSI号。
3
移动通信网的结构
4
移动通信网的结构
系统区 服务区 移动交换业务区 位置区 基站区
小区
5
2.蜂窝移动电话系统
6
蜂窝移动电话系统组成
1.MSC 移动交换中心 MSC是移动系统和PSTN之间的接口，用于处理移动用 户的主呼和被呼，还具有各种控制功能，完成移动用户 相互之间、移动用户与固定用户之间的接续和交换。另 外，还具有移动通信特有的功能，如对移动台的位置识 别和登记、频率支配和过境切换处理等。 2.BS 基站 由发信机架、收信机架、控制系统、音频机架和电源 机架等构成，其中收、发信架由多个语音信道和控制信 道构成。 基站信道机使用的天线分为发射天线和接收天线，且 有全向和定向之分，有收、发全向，发全向、收定向以 及收、发定向三种方式。
第4章电话交换技术的发展PPT课件
4.2电路交换系统的基本功能
1.电路交换呼叫接续过程 （1）呼叫建立 （2）消息传输 （3）话终释放
用户线
终端接口
连接
中继线
终端接口
控制
信令
电路交换的基本功能 （1）连接功能：是在交换系统中建立通信通路的功
能 （2）信令功能：是传递控制信号的功能
终端接口功能：实现交换设备与外界用户终端 和各种交换系统相连接的功能。 （3）控制功能：是控制连接系统建立通路的功能
80年代随着N-ISDN的应用出现了数字电话机
2.电话交换技术发展的三个阶段
1) 人工交换发展阶段：
1878年出现了世界上第一部 磁石式人工电话交换机。 由美国设计并制成的，安装在耶鲁大学附近，这部 交换机是磁石式电话交换机。
1891年又出现了共电式电话交换机 随着电话用户的增加，磁石式交换机不能适应需要 ，在1891年又出现了共电式电话交换机，它们统称 为人工电话交换机。
电子式交换机:
半电子交换机 全电子交换机。
机电式自动交换阶段： 步进制交换机（Step by Step System）： 史端乔（Strowger）式自动电话交换机 德国西门子式自动交换机
特点：直接控制方式
各阶段交换机的发展：
（1）机电式交换机发展阶段
最早的自动电话交换机是1889年美国 人史端乔发明的，1892年11月3日在 美国投入使用的。
（磁石式电话机） ↓
1882年出现了共电式电话机 （没有手摇发电机和干电池，通话所用电源由交
换机供给） ↓
↓ 1896年美国人爱立克森发明了旋转式电话拨号盘
1920年美国人坎贝尔发明了消侧音电路 （自动电话机-拨号盘电话机） ↓
60年代电子学飞速发展、70年代大规模集成电路出现 (电子电话机-按键式电话机) ↓
《移动通信》移动台呼叫另一移动台的接续过程
《移动通信》移动台呼叫另一移动台的接续过程移动通信，移动台呼叫另一移动台的接续过程⒈引言在移动通信系统中，移动台通过呼叫过程与另一移动台进行通信。
本文将详细介绍移动台呼叫另一移动台的接续过程，包括各个环节的细节。
⒉呼叫发起⑴移动台选择呼叫方式移动台根据通信需求选择呼叫方式，可以是语音呼叫、短信呼叫或数据呼叫等。
⑵移动台输入目标移动台号码移动台通过输入键盘或选择联系人列表等方式输入目标移动台号码。
⑶移动台确认呼叫移动台确认呼叫后，将呼叫请求发送给移动通信系统。
⒊移动通信系统处理呼叫请求⑴呼叫信息验证移动通信系统验证呼叫信息的合法性，包括呼叫号码的有效性和用户身份的合法性等。
⑵呼叫路由确定移动通信系统根据呼叫号码确定呼叫的路由，找到目标移动台所在的基站。
⑶目标基站寻呼移动通信系统将呼叫请求发送给目标基站，触发目标移动台的寻呼过程。
⒋目标移动台接听⑴目标移动台接收呼叫请求目标基站通过寻呼过程将呼叫请求传递给目标移动台，目标移动台接收到呼叫请求。
⑵目标移动台确认接听目标移动台确认接听后，将接听信息返回给移动通信系统。
⒌移动通信系统建立通话连接⑴通话连接建立移动通信系统根据目标移动台的接听信息与呼叫方移动台进行通话连接的建立。
⑵通话质量检测移动通信系统检测通话质量，包括信号强度、通话声音清晰度等。
⒍呼叫过程终止⑴通话结束通话双方任意一方挂断方式，通话连接终止。
⑵系统资源释放移动通信系统释放与该通话相关的系统资源，为下一次呼叫做准备。
⒎附件⒏法律名词及注释⑴移动通信系统：指由移动台、基站、交换网等组成的通信系统，用于实现移动台之间的语音、短信和数据的传输。
⑵呼叫号码：指移动台拨打的目标移动台的号码。
⑶寻呼：指移动通信系统通过广播等方式寻找目标移动台的过程。
呼叫处理的基本原理第六章50页PPT
6.3 呼叫处理有关的数据和表格
6.3.1 用户数据 用户情况；用户类别；话机类别；出局权限类别；用户 专用情况；用户对新业务的使用权；用户登记的新业务 ；用户计费类别；用户费率等级；各种号码；用户状态 数据；呼叫过程中的临时数据。
6.3.2 局数据 交换局公用硬件配备情况；局间环境的参数；迂回路由 设置情况；接用户交换机情况；公用设备忙、闲状态； 计费方式；话务量、接通率统计数据和计费数据；特服 情况；新业务提供情况；复原方式；交换机类别；能接 的非话终端品种和数量；各种号码。
(2)输入信号同为主叫摘机，交换设备状态不同 等待收号→主叫摘机→收号器空闲→处理机连接收号器→收号 等待收号→主叫摘机→收号器全忙→处理机连接音源电路→送忙音
(3)在同一稳定状态下，输入信号不同 振铃状态→主叫挂机→处理机按中途挂机处理→空闲状态 振铃状态→被叫摘机→处理机切断铃流源→转移至通话状态。
6.2.3 描述局内呼叫 的SDL进程图举例
jk
Ti — 计时器 Ti — 计时到
T0—开始拨号计时器 T1—拨号间隔计时器
T3— 振铃计时器
6.2.4 呼叫处理过程 一个局内呼叫(及其他呼叫)过程包括三部分处理：
(1)输入处理：数据采集部分。识别并接受从外部输入的处理请求和 其他有关信号，完成收集话路设备的状态变化和有关信令信息的任 务。包括各种周期级的扫描程序。只发现，不处理。靠近硬件，实 时性要求高。6.4
5、接至被叫用户 (1)CPU：根据被叫设备号调用被叫数据，进行来话分析(如检查这个 呼叫是否允许接通)，测试被叫忙闲状态，若空闲，则将其示忙。 (2)CPU：查找一个空闲的交换网络内部时隙，建立交换链路。 (3)测试并预占空闲路由，如向主叫送回铃音路由、通话路由。 6、向被叫用户振铃 (1)若被叫空闲，则向被叫送铃流(CPU振铃控制)；向主叫送回铃音； (2)监视主、被叫用户状态。
