PLC最常用的几种梯形图
PLC顺序控制梯形图的四种方式
PLC顺序控制设计法编制梯形图的四种方式季汉棋江苏省盐城市中等专业学校 224005摘要：本文通过一个实例,归纳总结了顺序控制设计法四种编程方式的思路和特点,并对它们进行了比较。
关键词：PLC,梯形图,顺序控制,起保停电路,步进梯形指令,移位寄存器,置位复位指令。
可编程控制器PLC外部接线简单方便,它的控制主要是程序的设计,编制梯形图是最常用的编程方式,使用中一般有经验设计法,逻辑设计法,继电器控制电路移植法和顺序控制设计法,其中顺序控制设计法也叫功能表图设计法,功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法,对于复杂系统,可以节约60%--90%的设计时间.我国1986年颁布了功能表图的国家标准（GB6988.6—86）。
有了功能表图后，可以用四种方式编制梯形图，它们分别是：起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如：某PLC控制的回转工作台控制钻孔的过程是：当回转工作台不转且钻头回转时,若传感器X400检测到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4秒后快退Y431到上接近开关X402,就回到了原位。
功能表图见图1。
一、使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PL C的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
plc编程方法
plc编程方法PLC (可编程逻辑控制器)编程方法是指在工业控制系统中使用PLC设备的过程中所采用的软件编程技术和规范。
PLC是一种专门用于自动化控制的计算机，广泛应用于工业领域，用于控制和监测生产线和设备的运行。
在PLC编程中，有几种常用的编程方法。
1. 梯形图 (Ladder Diagram): 梯形图是PLC编程中最常用的编程方法之一。
它使用一系列的连线和逻辑元件符号，如继电器、开关、计数器等，来描述控制逻辑。
梯形图类似于电气线路图，易于理解和修改，因此广泛应用于PLC编程。
2. 功能块图 (Function Block Diagram): 功能块图是另一种常用的PLC编程方法。
它将控制逻辑分解为多个功能块，每个功能块执行特定的功能。
这样可以提高程序的可读性和复用性，并便于模块化开发。
3. 结构化文本编程 (Structured Text): 结构化文本编程是一种基于文本的编程方法，类似于传统的编程语言如C或Pascal。
它使用一系列的语句和表达式来描述控制逻辑。
结构化文本编程适用于复杂的控制逻辑，并且可以方便地进行算法和数学计算。
4. 顺序功能图 (Sequential Function Chart): 顺序功能图是一种图形化编程方法，用于描述控制逻辑的顺序和状态转换。
它由一系列的状态和过渡组成，每个状态和过渡都表示一种特定的行为。
顺序功能图适用于需要精确时间控制和复杂状态转换的应用。
在PLC编程过程中，还需要遵循一些编程规范和最佳实践，以确保程序的可靠性和可维护性。
例如，使用有意义的变量和标签，避免使用全局变量，进行适当的注释和文档记录，进行程序模块化和层次化组织等。
此外，PLC编程方法还与所使用的PLC设备和编程软件有关。
不同的PLC厂商和软件提供商可能有不同的编程方法和工具。
因此，在选择PLC设备和编程软件时，需要考虑到具体应用需求和系统要求。
总之，PLC编程方法是工业控制领域中的重要技术，通过选择合适的编程方法和遵循编程规范，可以实现高效、可靠的自动化控制系统。

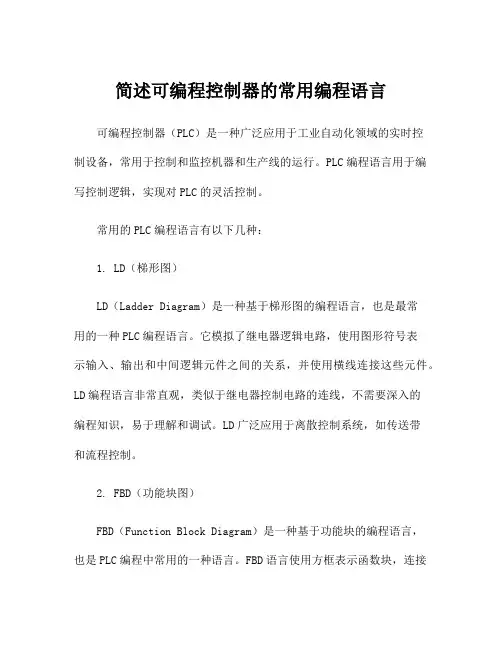

简述可编程控制器的常用编程语言
简述可编程控制器的常用编程语言可编程控制器（PLC）是一种广泛应用于工业自动化领域的实时控制设备，常用于控制和监控机器和生产线的运行。
PLC编程语言用于编写控制逻辑，实现对PLC的灵活控制。
常用的PLC编程语言有以下几种：1. LD（梯形图）LD（Ladder Diagram）是一种基于梯形图的编程语言，也是最常用的一种PLC编程语言。
它模拟了继电器逻辑电路，使用图形符号表示输入、输出和中间逻辑元件之间的关系，并使用横线连接这些元件。
LD编程语言非常直观，类似于继电器控制电路的连线，不需要深入的编程知识，易于理解和调试。
LD广泛应用于离散控制系统，如传送带和流程控制。
2. FBD（功能块图）FBD（Function Block Diagram）是一种基于功能块的编程语言，也是PLC编程中常用的一种语言。
FBD语言使用方框表示函数块，连接表示数据流。
每个功能块都封装有特定的功能和数据处理，类似于面向对象编程中的对象。
FBD语言可以方便地重用和调试功能块，能够处理复杂的控制逻辑。
FBD广泛应用于实时控制和数据处理系统。
3. IL（指令列表）IL（Instruction List）是一种基于文本的编程语言，使用类似于汇编语言的指令格式，专注于底层的控制和数据处理。
IL语言需要对PLC指令和寄存器的操作有更深入的了解，对于复杂的控制逻辑和性能要求高的应用较为常用。
IL语言适用于需要高度优化和定制化的应用，较为复杂和繁琐。
4. ST（结构化文本）ST（Structured Text）是一种高级文本编程语言，类似于Pascal 语言，使用结构化的控制流程和语法，进一步提高了可读性和可维护性。
ST语言提供了许多常用的编程结构，如分支、循环和函数，可以进行更灵活、复杂的控制编程。
ST语言适用于需要进行复杂算法和逻辑处理的应用，如数学计算和算法控制。
5. SFC（顺序功能图）SFC（Sequential Function Chart）是一种基于状态图的编程语言，用于描述系统的状态和状态转换。
PLC的五种编程语言
可编程序控制器的五种标准编程语言2005-11-22来源：本文介绍了按照国际电工委员会制定的工业控制编程语言标准，对PLC制定的五种编程语言。
PLC的用户程序是设计人员根据控制系统的工艺控制要求，通过PLC编程语言的编制设计的。
根据国际电工委员会制定的工业控制编程语言标准（IEC1131-3）。
PLC的编程语言包括以下五种：梯形图语言（LD）、指令表语言（IL）、功能模块图语言（FBD）、顺序功能流程图语言（SFC）及结构化文本语言（ST）。
1、梯形图语言（LD）梯形图语言是PLC程序设计中最常用的编程语言。
它是与继电器线路类似的一种编程语言。
由于电气设计人员对继电器控制较为熟悉，因此，梯形图编程语言得到了广泛的欢迎和应用。
梯形图编程语言的特点是：与电气操作原理图相对应，具有直观性和对应性；与原有继电器控制相一致，电气设计人员易于掌握。
梯形图编程语言与原有的继电器控制的不同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不是实际存在的继电器，应用时，需要与原有继电器控制的概念区别对待。
图1是典型的交流异步电动机直接启动控制电路图。
图2是采用PLC控制的程序梯形图。
图1 交流异步电动机直接启动电路图图2 PLC梯形图2、指令表语言（IL）指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。
在无计算机的情况下，适合采用PLC手持编程器对用户程序进行编制。
同时，指令表编程语言与梯形图编程语言图一一对应，在PLC编程软件下可以相互转换。
图3就是与图2PLC梯形图对应的指令表。
图3 指令表指令表编程语言的特点是：采用助记符来表示操作功能，具有容易记忆，便于掌握；在手持编程器的键盘上采用助记符表示，便于操作，可在无计算机的场合进行编程设计；与梯形图有一一对应关系。
其特点与梯形图语言基本一致。
3、功能模块图语言（FBD）功能模块图语言是与数字逻辑电路类似的一种PLC编程语言。
梯形图基本编程指令及其应用
定时器和计数器指令——定时器指令
定时器的组成
S7中定时时间由时基和定时值两部分组 成，定时时间等于时基与定时值得乘积。采 用减计时，定时时间到达设定时间后将会引 起定时器触点的动作。
定时器的运行时间设定值由TV端输入， 该值可以是常数（如：S5T#45S），也可 以通过扫描输入字（如：拨轮开关）来获得， 或者通过处理输出字、标志字或数据字来确
状态字
• 首位检测位(FC) • 逻辑运算结果(RLO) • 状态位(STA) • 或位(OR)
• 溢出位(OV) • 溢出状态保持位(OS) • 条件码1(CC1)和条件码0(CC0) • 二进制结果位(BR)
逻辑指令——位逻辑指令
➢ 常开触点
地址 ---| |---
存储在指定<地址>的位值为“1”时，(常开触点)处于闭合状态。 触点闭合时，梯形图轨道能流流过触点，逻辑运算结果(RLO) =“1”。 否则，如果指定<地址>的信号状态为“0”，触点将处于断开状态。 触点断开时，能流不流过触点，逻辑运算结果(RLO) =“0”。
定。时间设定值得格式是以常数形式输入定时时间，只需在字符串“S5T#” 后以小时（h）、分钟（m）、秒（s）、或毫秒（ms）为单位写入时间值即 可。
时间基准定义的是一个单位代表的时间间隔。当时间用常数（S5T#…） 表示时，时间基准由系统自动分配。如果时间由拨码按钮或通过数据接口指 定，用户必须指定时间基准。
定时器和计数器指令——定时器指令
➢ 接通延时定时器（SD）
当接通延时定时器的S输入端的RLO从0 变到1时，定时器定时起作用。当达到指定的 TV值并且S=1仍旧保持时，定时器启动，输 出Q的信号变为1。如果在定时时间到达前输 入端S从1变到0，定时器停止运行，这时输出 Q=0。当复位输入R的RLO=1时，就清除定时 器中的定时值，并将输出Q的状态复位。当前 时间值可以在BI输出端以二进制数读出，在 BCD输出端以BCD码形式读出，当前时间值 是TV的初值减掉定时器启动以来的经过时间。

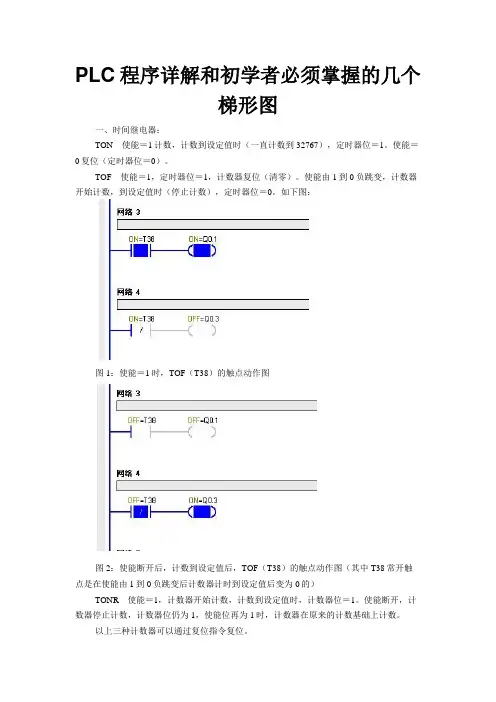

PLC程序详解和初学者必须掌握的几个梯形图
PLC程序详解和初学者必须掌握的几个梯形图一、时间继电器：TON使能＝1计数，计数到设定值时（一直计数到32767），定时器位＝1。
使能＝0复位（定时器位＝0）。
TOF使能＝1，定时器位＝1，计数器复位（清零）。
使能由1到0负跳变，计数器开始计数，到设定值时（停止计数），定时器位＝0。
如下图：图1：使能＝1时，TOF（T38）的触点动作图图2：使能断开后，计数到设定值后，TOF（T38）的触点动作图（其中T38常开触点是在使能由1到0负跳变后计数器计时到设定值后变为0的）TONR使能＝1，计数器开始计数，计数到设定值时，计数器位＝1。
使能断开，计数器停止计数，计数器位仍为1，使能位再为1时，计数器在原来的计数基础上计数。
以上三种计数器可以通过复位指令复位。
正交计数器A相超前B相90度，增计数B相超前A相90度，减计数当要改变计数方向时（增计数或减计数），只要A相和B相的接线交换一下就可以了。
二、译码指令和编码指令：译码指令和编码指令执行结果如图所示：DECO是将VW2000的第十位置零（为十进制的1024），ENCO输入IN最低位为1的是第3位，把3写入VB10（二进制11）。
三、填表指令（ATT）S7－200填表指令（ATT）的使能端（EN）必须使用一个上升沿或下降沿指令（即在下图的I0.1后加一个上升沿或下降沿），若单纯使用一个常开触点，就会出现以下错误：这一点在编程手册中也没有说明，需要注意。
其他的表格指令也同样。
四、数据转换指令使用数据转换指令时，一定要注意数据的范围，数据范围大的转换为数据范围小的发注意不要超过范围。
如下图所示为数据的大小及其范围。
（1）BCD码转化为整数（BCD＿I）关于什么是BCD码，请参看《关于BCD码》。
BCD码转化为整数，我是这样理解的：把BCD码的数值看成为十进制数，然后把BCD到整数的转化看成是十进制数到十六进制数的转化。
如下图所示，BCD码为54，转化为整数后为36。
PLC编程语言-梯形图
PLC编程语言-梯形图梯形图表达式是在原电气控制系统中常用的接触器、继电器梯形图基础上演变而来的。
它与电气控制原理图相呼应，形象、直观和实用，广大电气技术人员很容易掌握，是PLC的主要编程语言。
下图所示为两种梯形图的比较。
由图可以看出，PLC 梯形图在形式上类似于继电器控制梯形图。
它是用图形符号、、、、等连接而成，这些符号依次为常开触点、常闭触点、并联连接、串联连接、继电器线圈。
梯形图按自上而下、从左到右的顺序排列。
一般每个继电器线圈对应一个逻辑行。
梯形图的最左边是起始母线，每一逻辑行必须从起始母线开始画起，然后是触点的各种连接，最后终了于继电器线圈。
梯形图的最右边是结束母线，有时可以省去不画。
在梯形图中的每个编程元件应按一定的规则加注字母和数字串，不同的编程元件常用不同的字母符号和一定的数字串来表示。
PLC梯形图具有以下特点。
（1）梯形图中的继电器不是物理继电器，每个继电器实际上是映象寄存器中的一位，因此称为“软继电器”。
相应位的状态为1，表示该继电器线圈通电，其常开触点闭合，常闭触点断开；相应位的状态为 0，表示该继电器线圈失电，其常开触点断开，常闭触点闭合。
梯形图中继电器线圈是广义的，除了输出继电器、辅助继电器线圈外，还包括定时器、计数器、移位寄存器以及各种算术运算等。
（2）每个继电器对应映象寄存器中的一位，其状态可以反复读取，因此可以认为继电器有无限多个常开触点和常闭触点，在程序中可以被反复引用。
（3）梯形图是PLC形象化的编程手段，梯形图两端是没有任何电源可接的。
梯形图中并没有真实的物理电流流动，而仅只是“概念”电流，是用户程序解算中满足输出执行条件的形象表示方式。
“概念”电流只能从左向右流动。
（4）输入继电器供PLC接收外部输入信号，而不是由内部其他继电器的触点驱动，因此，梯形图中只出现输入继电器的触点，而不出现输入继电器的线圈。
输入继电器的触点表示相应的输入信号。
（5）输出继电器供PLC作输出控制用。
S7-200PLC编程语言
• ⑥.PLC是采用循环扫描方式工作，梯形图中各元件是按扫描顺序依次执行的，是 一种串行处理方式。
•
S7-200编程语言
3、梯形图编程的基本规则
• ①.按“自上而下，从左到右”的顺序绘制。 • ②.在每一个逻辑行上，当几条支路串联时，串联触点多的应安排在上面，
几条支路并联时，并联触点多的应安排在左面。
S7-200编程语言
③.触点应画在水平支路上，不包含触点的支路应放在垂直方向， 不应放在水平方向；如图①和②.处都是不允许的。
S7-200编程语言
④. 一个触点上不应有双向电流通过，如图（a）中元件3，应进行适 当变化，如图（b）。
S7-200编程语言
• ②.梯形图的左右母线是一种界限线，并未加电压，支路（逻辑行）接通时，并没 有电流流动。
• ③.梯形图中的输入接点及输出线圈等不是物理接点和线圈，而是输入、输出存储 器中输入、输出点的状态。
• ④.梯形图中使用的各种PLC内部器件，不是真的电器器件，但具有相应的功能。 梯形图中每个继电器和触点均为PLC存储器中的一位。
二、梯形图的特点与编程规则
1.梯形图（LAD）
右图是一个典 型的梯形图。 左边一条垂直 的线称作左母 线，右边一条 虚线称为右母 线。母线之间 是触点的逻辑 连接和线圈的 输出。
典型的电机正反转梯形图
S7-200编程语言
2、梯形图的特点
• ①.“从上到下”按行绘制，每一行“从左到右”绘制，左侧总是输入接点，最右 侧为输出元素。
东营科技职业学院
S7-200编程语言
S7-200编程语言
PLC模拟量数字量转换梯形图举例说明
矩形N80系列小型PLC的模拟量量程换算说明目录第一部分：各个PLC型号的量程 (2)（一）集成模拟量的一体化主机： (2)（二）扩展模块： (3)选择无符号数时的量程---------------------------------------------------------------------3选择有符号数时的量程---------------------------------------------------------------------4第二部分：物理量（工程量）和数字量的转换计算 (6)AD/DA转换的万能计算公式 (6)例子1：已知传感器物理量，求对应的PLC的数字值 (7)例子2：已知PLC数字量，求对应的传感器的物理量 (9)第三部分：矩形PLC模拟量扩展模块一览表：--------------------------------11第一部分：各个PLC型号的量程N80系列小型PLC，其模拟量输入寄存器从30001开始，为16位，有主机一体化集成的模拟量处理通道，也有模拟量扩展模块，而这两种模拟量处理，它们的内部电路存在差异，因此，进行量程转换时略有不同，分别介绍如下：（一）集成模拟量的一体化主机：型号包括M21mad、M22mad、M39Mad、M44mad，其模拟量输入处理电路量程，是出厂时硬件固定好的，标准配置固定为电流0~20mA（或是电压0~10V），用户不能更改量程，固定对应于0~65535。
但也可以接4~20mA的传感器（因为4~20mA也在0~20mA范围之内），因此，实际上4-20mA的测量电路，跟0~20mA是同一个电路，两种情况测量结果相同，比如，此时4-20mA的4mA，对应的还是13107，而不是0。
一体化主机的0~20mA或4~20mA量程计算：每1mA对应的数值为：（65535-0）/（20-0）=3276.75若已知电流I，求对应的3xxxx数值N为：N=I×3276.75反过来，已知3xxxx的数值N，可求其对应电流：I=N/3276.75a.PLC寄存器数值跟对应的传感器电流关系，如下表所示：PLC寄存器3xxxx数值接入传感器0~20mA接入传感器4~20mA00/13107442621488327671010393211212524281616655352020 b.PLC寄存器数值跟对应的传感器电压关系，如下表所示：PLC寄存器3xxxx数值接入传感器0~10V接入传感器1~5V00/ 655311 1310722 2621444 3276755 393216/ 524288/ 6553510/（二）扩展模块：扩展模块，其硬件内置了0~20mA、4~20mA、有/无符号数等四种不同的量程选择，用户可以通过拨码开关进行选择，以8路模拟量电流输入模块E8AD1为例，其对应关系如下，其他型号请参考产品手册：SW1SW2SW3SW4E8AD1工作范围on off off off0~20mA（无符号数）on off off on0~20mA（有符号数）on on off off4~20mA（无符号数）on on off on4~20mA（有符号数）1)无符号数时的处理当拨码开关选择为无符号数值（即SW4为off）时，PLC寄存器3xxxx中的数值为无符号数，16位寄存器的值范围为0~65535。
PLC顺序控制中编制梯形图的四种方式
PLC顺序控制中编制梯形图的四种方式可（编程）控制器（PLC）外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器（控制电路）移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述（控制系统）的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法，对于复杂系统，可以节约60%~90%的设计时间.我国1986年颁布了功能表图的国家标准(GB6988.6-86)。
有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位（寄存器）编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如:某PLC控制的回转工作台控制钻孔的过程是:当回转工作台不转且钻头回转时，若（传感器）X400（检测）到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4s后快退Y431到上接近开关X402，就回到了原位。
功能表图见图1:图1功能表图2使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图2中只有常开触点、常闭触点及输出线圈组成。
图2起保停电路实现顺序控制3使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。
三菱plc梯形图符号解释
梯形图是plc最基本，也是最简单的编程语言，梯形图以其直观易懂，便于入门，吸引了广大菜鸟的狂热追捧，而梯形图之所以如此受欢迎，就是因为它把逻辑傻瓜化，让你一看就懂，而复杂的梯形图逻辑都是简单逻辑的实现，因此，掌握基本的梯形图是关键，不管多复杂的梯形图，都是基本梯形图的有机组合。
下面介绍三菱plc梯形图符号解释。
不同的PLC符号表示不一样。
例如在三菱PLC中X表示输入继电器；Y输出继电器；D数据存储器；M 表示辅助继电器；T时间继电器；C计数器。
在西门子中：I表示输入继电器；O输出继电器；V变量存储区；M位存储区；T时间继电器；C计数器.AI模拟量输入AO模拟量输出。
而且不同厂家对不同的元件地址分配范围和指令操作也是不一样的。
所以看PLC梯形图要结合厂家的plc编程手册软元件功能结合。
但是所有的PLC都有相似的功能：对输入输出的位、输入输出的模拟量，以及PLC内部系统用的位，数据存储区域的操作和地址分配。
梯形图中的图元符号是对继电接触控制图中的图形符号的简化和抽象，两者的对应关系如表所示。
表梯形图中的图元符号与继电接触控制图中的图形符号比较从表可以得出如下结沦。
①对应继电接触控制图中的各种常开符号，在梯形图中一律抽象为一种图元符号来表示。
同样，对应继电接触控制图中的各种常闭符号，在梯形图中也一律抽象为一种图元符号来表示。
②不同的PLC编程软件（或版本），在其梯形图中使用的图元符号可能会略有不同。
如在表3.2中的“梯形图中的图元符号”这一列中，有两种常闭符号、三种线圈符号。
三菱FX 系列PLC的20条基本逻辑指令。
取指令与输出指令（LD/LDI/LDP/LDF/OUT）（1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。
（2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。
（3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。
可编程控制(PLC)电梯的程序以及梯形图、详细解释
可编程控制(PLC)电梯的程序以及梯形图、详细解释PLC的工作原理是通过输入模块将外部信号转换为数字信号，经过CPU处理后输出至输出模块，控制外部设备的运行。
CPU是PLC的核心部件，负责接收输入信号、处理逻辑运算、控制输出信号等。
PLC还具有存储程序和数据的内存模块，以及供电模块等。
4、电梯控制构成电梯控制系统由电气控制部分和机械部分组成。
电气控制部分包括PLC控制器、输入输出模块、按钮、指示灯等，机械部分包括电机、减速器、曳引轮、钢丝绳等。
电梯控制系统通过PLC控制器控制电机的运行，从而实现电梯的上下运动。
5、输入输出（I/O）端口功能分配表输入输出端口功能分配表是指将输入输出端口与具体的功能进行对应，以便于程序的编写和调试。
在本实验中，输入端口包括楼层请求信号和开关门信号，输出端口包括电机运行信号和指示灯信号。
6、程序执行流程图程序执行流程图是指将程序的执行过程以图形化的形式展示出来，便于程序员进行编写和调试。
在本实验中，程序执行流程图包括电梯上行程序和电梯下行程序，分别对应电梯向上和向下运动的控制。
7、梯形图梯形图是PLC程序编写中常用的图形化编程方法，以梯形图的形式展示程序的执行逻辑。
在本实验中，梯形图包括定时器T0、一楼的控制、二楼的控制、三楼的控制、四楼的控制、确定电梯楼层位置、电梯趋势确定等部分。
8、指令表指令表是指PLC程序编写中常用的指令及其功能的对照表，便于程序员进行编写和调试。
在本实验中，指令表包括常用的输入输出指令、比较指令、逻辑指令、数学指令等。
五、问题与解决方案在实验过程中可能会遇到各种问题，如PLC控制器无法正常运行、输入输出信号异常等。
针对这些问题，可以通过检查电路连接、更换设备、重新编写程序等方法进行解决。
六、实验总结与心得体会通过本次实验，我深入了解了PLC的基本原理和应用，掌握了电梯控制系统的设计方法和实现过程。
同时，也发现了实验中存在的问题和不足之处，为今后的研究和工作提供了宝贵的经验。
最常用的PLC编程语言和编程方法详解
最常用的PLC编程语言和编程方法详解三菱PLC现在有5种规范的编程语言，包含图形化编程语言和文本化编程语言。
图形化编程语言包含：梯形图（LD－Ladder Diagram）、功用块图（FBD －Function Block Diagram）、次序功用图（SFC －Sequential Function Chart）。
文本化编程语言包含：指令表（IL-Instruction List）和结构化文本（ST-Strutured Text）。
IEC 1131-3的编程语言是IEC工作组对世界规模的PLC厂家的编程语言合理地吸收、学习的基础上构成的一套针对工业操控体系的世界编程语言规范，它不光适用于PLC体系，并且还适用于更广泛的工业操控范畴，为PLC编程语言的全球规范化做出了重要的奉献。
一、继电器梯形图（LD）继电器梯形图（LD－Ladder Diagram）语言是PLC首要选用的编程语言，也是PLC最普遍选用的编程语言。
梯形图编程语言是从继电器操控体系原理图的基础上演变而来的，与继电器操控体系梯形图的根本思想是共同的，只是在运用符号和表达方式上有必定差异。
PLC的规划初衷是为工厂车间电气技术人员而运用的，为了契合继电器操控电路的思维习气，作为首要在PLC中运用的编程语言，梯形图保留了继电器电路图的风格和习气，成为广大电气技术人员最简略接受和运用的语言。
1．软继电器PLC梯形图中的某些编程元件沿用了继电器这一称号，如输入继电器、输出继电器、内部辅佐继电器等，可是它们不是实在的物理继电器，而是一些存储单元（软继电器），每一软继电器与PLC存储器中映像寄存器的一个存储单元相对应。
该存储单元假如为“1”状况，则表明梯形图中对应软继电器的线圈“通电”，其常开触点接通，常闭触点断开，称这种状况是该软继电器的“1”或“ON”状况。
假如该存储单元为“0”状况，对应软继电器的线圈和触点的状况与上述的相反，称该软继电器为“0”或“OFF”状况。
三菱plc起保停电路梯形图
三菱plc起保停电路梯形图
起动、保持和停止电路（简称起保停电路）在梯形图中得到了广泛的应用，现在将它重画在图1中。
图中的起动信号X1和停止信号X2（例如起动按钮和停止按钮提供的信号）持续为ON的时间一般都很短，这种信号称为短信号，起保停电路最主要的特点是具有“记忆”功能，当起动信号X1变为ON时，（波形图中用高电平表示），X1的常开触点接通，如果这时X2为OFF，X2的常闭触点接通，Y1的线圈“通电”，它的常开触点同时接通。
放开起动按钮，X1变为OFF（用低电平表示），其常开触点断开，”能流”经Y1的常开触点和X2的常闭触点流过Y1的线图，Y1仍为ON，这就是所谓的“自锁”或“自保持”功能。
当X2为ON时，它的常闭触点断开，停止条件满足，使Y1的线圈“断电”，其常开触点断开。
以后即使放开停止按钮，X2的常闭触点恢复接通状态，Y1的线圈仍然“断电”。
这种功能也可以用SET（置位）和RST（复位）指令来实现。
在实际电路中，起动信号和停止信号可能由多个触点组成的串、并联电路提供。
PLC顺序控制设计法编制梯形图的四种方式
PLC顺序控制设计法编制梯形图的四种方式季汉棋江苏省盐城市中等专业学校 224005摘要：本文通过一个实例,归纳总结了顺序控制设计法四种编程方式的思路和特点,并对它们进行了比较。
关键词：PLC,梯形图,顺序控制,起保停电路,步进梯形指令,移位寄存器,置位复位指令。
可编程控制器PLC外部接线简单方便,它的控制主要是程序的设计,编制梯形图是最常用的编程方式,使用中一般有经验设计法,逻辑设计法,继电器控制电路移植法和顺序控制设计法,其中顺序控制设计法也叫功能表图设计法,功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法,对于复杂系统,可以节约60%--90%的设计时间.我国1986年颁布了功能表图的国家标准（GB6988.6—86）。
有了功能表图后，可以用四种方式编制梯形图，它们分别是：起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如：某PLC控制的回转工作台控制钻孔的过程是：当回转工作台不转且钻头回转时,若传感器X400检测到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4秒后快退Y431到上接近开关X402,就回到了原位。
功能表图见图1。
一、使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图中只有常开触点、常闭触点及输出线圈组成。
二、使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。
常用的plc编程语言
常用的plc编程语言PLC编程语言是工业自动化中常用的一种编程语言，其主要用于控制程序的编写和实现。
PLC编程语言主要分为五种：指令列表（IL）、梯形图（LD）、功能块图（FBD）、结构化文本（ST）和连续函数图（SFC）。
下面将详细介绍这五种PLC编程语言。
一、指令列表（IL）指令列表是一种基于汇编语言的PLC编程语言，它使用类似于汇编语言的指令来完成控制任务。
在指令列表中，每个指令都有一个操作码和一个或多个操作数。
操作码表示要执行的操作类型，而操作数则是执行该操作所需的数据。
指令列表常用于简单的控制任务，例如开关门、启动电机等。
二、梯形图（LD）梯形图是PLC编程中最常用的一种语言，它采用类似于电路图的方式表示程序逻辑。
在梯形图中，每个逻辑元件都表示为一个图形符号，并与其他元件通过线连接起来。
逻辑元件包括输入、输出、中间继电器等。
梯形图具有直观性强、易于理解和修改等优点，在工业自动化控制系统中广泛应用。
三、功能块图（FBD）功能块图是一种基于函数的PLC编程语言，它使用函数块来表示程序逻辑。
在功能块图中，每个函数块都表示为一个矩形框，并与其他函数块通过线连接起来。
函数块包括输入、输出、计数器、定时器等。
功能块图具有模块化程度高、易于维护和扩展等优点，适合用于复杂控制任务。
四、结构化文本（ST）结构化文本是一种基于高级语言的PLC编程语言，它使用类似于C语言的结构化语法来表示程序逻辑。
在结构化文本中，程序被组织成一个或多个代码块，并使用关键字和运算符来描述程序逻辑。
结构化文本具有表达能力强、可读性好等优点，在需要进行复杂算法和数据处理的控制任务中得到广泛应用。
五、连续函数图（SFC）连续函数图是一种基于状态机的PLC编程语言，它使用状态转移和条件判断来描述程序逻辑。
在连续函数图中，程序被组织成一个或多个状态，并使用条件判断和转移条件来实现状态之间的转换。
连续函数图具有模型清晰、易于理解等优点，在需要进行复杂状态控制的控制任务中得到广泛应用。
对应的梯形图指令表和逻辑功能块三种编程语言
对应的梯形图指令表和逻辑功能块三种编程语言
根据您的描述，我可以给您提供一些常见的梯形图指令表和逻辑功能块的编程语言。
这些编程语言可以在工控领域中使用。
1. 梯形图指令表：
梯形图是一种图形化的编程语言，用于描述逻辑控制功能。
常见的梯形图指令表包括以下几种：
- Ladder Diagram (LD)：常用于PLC（可编程逻辑控制器）的程序设计，采用梯形图形式。
- Function Block Diagram (FBD)：将逻辑控制功能分解为块，然后再进行连接和组合，常用于PLC编程。
- Structured Text (ST)：类似于传统的文本编程语言，使用类似C语言的语法，可以在PLC 控制器中使用。
2. 逻辑功能块：
逻辑功能块是一种用于描述和实现控制逻辑的编程元素，可以在不同的编程语言中使用。
一些常见的逻辑功能块包括：
- AND块：实现逻辑与操作，只有所有输入信号都为真时，输出信号才为真。
- OR块：实现逻辑或操作，只要有一个输入信号为真，输出信号就为真。
- NOT块：实现逻辑非操作，输入信号为真时，输出信号为假；输入信号为假时，输出信号为真。
- Timer块：用于实现定时功能，可以设定一个时间延迟后，输出一个触发信号。
- Counter块：用于实现计数功能，可以根据输入信号进行计数并输出结果。
需要注意的是，具体使用哪种编程语言和编程元素，可能依赖于您所使用的控制系统或软件平台。
请您根据相关的环境和要求进行选择。
收藏！PLC经典实例梯形图
收藏！PLC经典实例梯形图1、自动送料装车控制梯形图(步进指令编程)
2、自动送料装车控制梯形图(基本逻辑指令编程)
3、三相异步电动机的三种梯形图
4、物料自动混合控制梯形图(用基本逻辑指令)
5、三种物料自动混合控制梯形图
6、物料自动混合控制梯形图(用步进指令)
7、三相步进电机控制梯形图
8、送料车控制的梯形图(用功能指令控制)
9、送料车控制的梯形图(用基本逻辑指令控制)
10、电梯控制梯形图
11、典型计数器应用梯形图
来源：互联网，技成培训。
原文如有错误请指正！。
PLC梯形图解读方法
掌握编程元件
编程元件是PLC编程中使用的虚拟元件，用于实现控制逻辑和算法。
掌握编程元件的名称、功能和使用方法，有助于理解梯形图中使用的各种逻辑控制和算法。
03
PLC梯形图的实例解读
实例一：电动机的正反转控制
总结词
通过PLC梯形图实现电动机的正反转控制，需要掌握PLC的基本指令和逻辑控制原理。
掌握逻辑关系
理解程序中各元素之间的逻辑关系，如串联、并 联、互锁等，以及它们对程序运行的影响。
问题二：如何处理程序中的错误？
总结词
处理程序中的错误需要仔细检查梯形图， 分析错误原因，并采取相应的措施进行
修正。
分析错误原因
仔细检查相关程序段，分析错误产生 的原因，如指令使用不当、逻辑关系
错误等。
检查错误类型
根据错误提示或异常现象，确定错误 的类型和位置。
修正错误
根据错误原因，采取相应的措施进行 修正，如修改指令、调整逻辑关系等。
问题三：如何优化程序以提高性能？
总结词
优化程序可以提高PLC的运行效率和 稳定性，通过改进程序结构、减少扫 描时间等方式实现。
提高程序稳定性
通过增加冗余设计、改进异常处理等 方式，提高程序的稳定性和可靠性。
详细描述
在电动机的正反转控制中，通过PLC的输入输出端口，连接控制电路，实现正反转接触器的通断控制 。在梯形图中，使用LD、OR、AND等基本指令，实现逻辑控制。
实例二：运料小车的自动往返控制
总结词
通过PLC梯形图实现运料小车的自动往返控制，需要掌握PLC的步进控制指令和电机驱 动原理。
详细描述
在运料小车的自动往返控制中，通过PLC的输入输出端口，连接传感器和控制电路，实 现电机驱动和方向控制。在梯形图中，使用STL、RET等步进控制指令，实现小车的自
